INSTRUKCJA OBSŁUGI MILK ISLAND GAGGIA

Raadpleeg deze aanwijzingen alvorens de machine in gebruik te nemen. Lees aandachtig de veiligheidsvoorschriften.

Instrukcja obsługi i konserwacji

Przed użyciem urządzenia należy zapoznać się z niniejszą instrukcją obsługi. Przeczytać uważnie normy dotyczące bezpieczeństwa

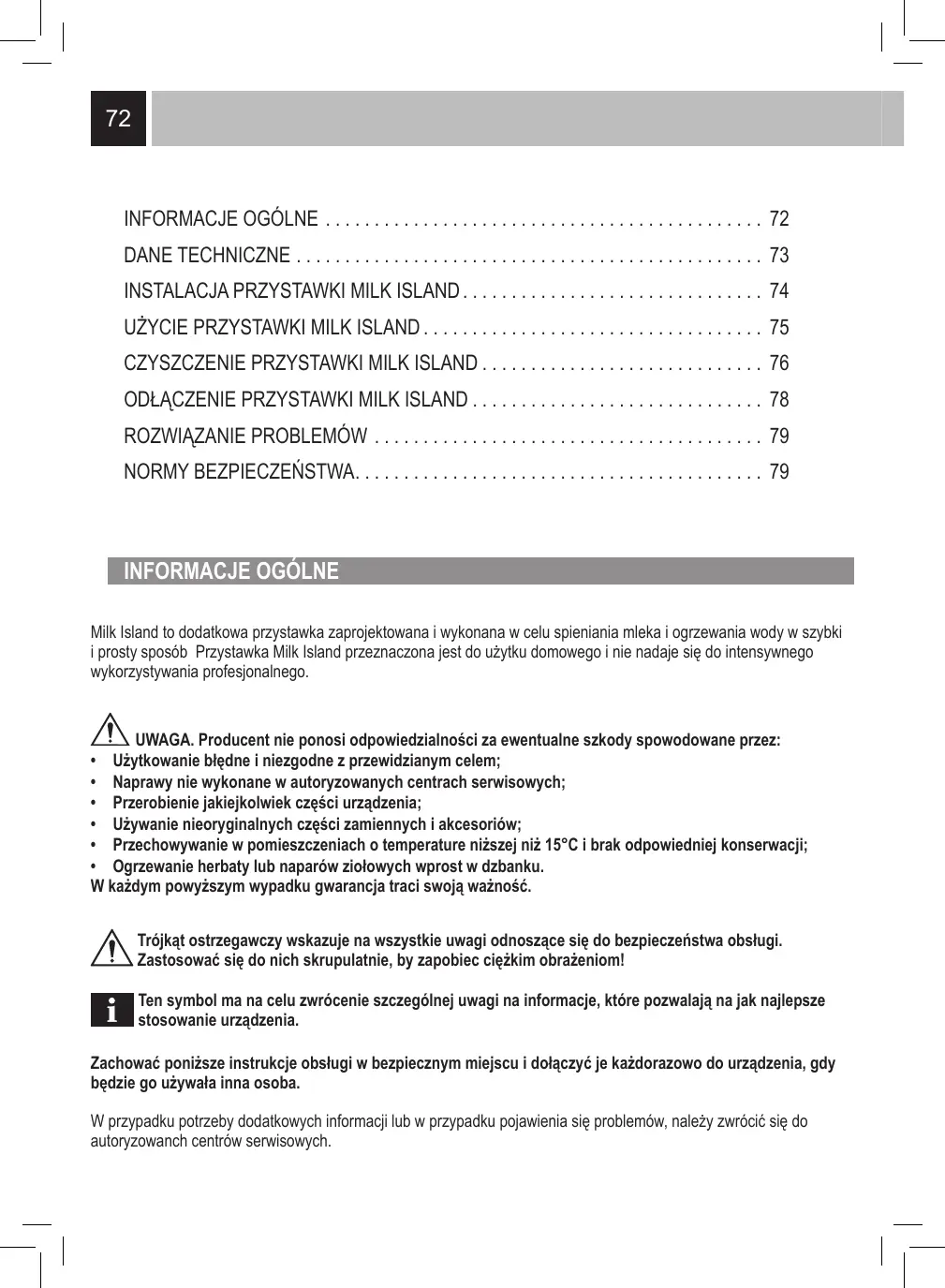

INFORMACJE OGÓLNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72 DANE TECHNICZNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73 INSTALACJA PRZYSTAWKI MILK ISLAND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74 UŻYCIE PRZYSTAWKI MILK ISLAND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 CZYSZCZENIE PRZYSTAWKI MILK ISLAND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76 ODŁĄCZENIE PRZYSTAWKI MILK ISLAND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78 ROZWIĄZANIE PROBLEMÓW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79 NORMY BEZPIECZEŃSTWA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

INFORMACJE OGÓLNE Milk Island to dodatkowa przystawka zaprojektowana i wykonana w celu spieniania mleka i ogrzewania wody w szybki i prosty sposób Przystawka Milk Island przeznaczona jest do użytku domowego i nie nadaje się do intensywnego wykorzystywania profesjonalnego. UWAGA. Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane przez: • Użytkowanie błędne i niezgodne z przewidzianym celem; • Naprawy nie wykonane w autoryzowanych centrach serwisowych; • Przerobienie jakiejkolwiek części urządzenia; • Używanie nieoryginalnych części zamiennych i akcesoriów; • Przechowywanie w pomieszczeniach o temperature niższej niż 15°C i brak odpowiedniej konserwacji; • Ogrzewanie herbaty lub naparów ziołowych wprost w dzbanku. W każdym powyższym wypadku gwarancja traci swoją ważność. Trójkąt ostrzegawczy wskazuje na wszystkie uwagi odnoszące się do bezpieczeństwa obsługi. Zastosować się do nich skrupulatnie, by zapobiec ciężkim obrażeniom! Ten symbol ma na celu zwrócenie szczególnej uwagi na informacje, które pozwalają na jak najlepsze stosowanie urządzenia. Zachować poniższe instrukcje obsługi w bezpiecznym miejscu i dołączyć je każdorazowo do urządzenia, gdy będzie go używała inna osoba. W przypadku potrzeby dodatkowych informacji lub w przypadku pojawienia się problemów, należy zwrócić się do autoryzowanch centrów serwisowych.

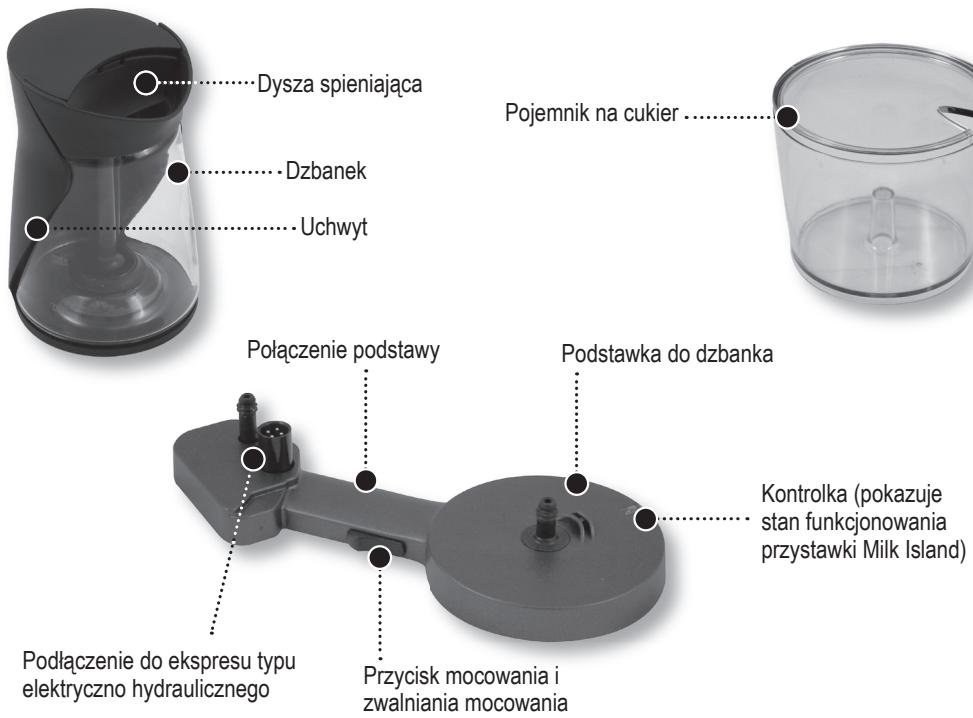

BUDOWA - DANE TECHNICZNE Dysza spieniająca

Podstawka do dzbanka

Kontrolka (pokazuje stan funkcjonowania przystawki Milk Island)

Podłączenie do ekspresu typu elektryczno hydraulicznego

Przycisk mocowania i zwalniania mocowania

DANE TECHNICZNE Zasilanie Materiał obudowy Materiał dzbanka Wymiary (dł. x wys. x szer.) (mm) Waga Pojemność dzbanka Zabezpieczenia

Przystawka Milk Island jest zasilana wprost z ekspresu do kawy. Tworzywo termoplastyczne Szkło termoplastyczne 215 x 156 x 95 0,450 kg 0,4 litra mleka - 0,8 wody do ogrzania Elektryczno hydrauliczna blokada wytwarzania pary przy braku dzbanka podczas działania oraz podczas trybu stand–by.

Ważna informacja techniczna: Przystawka Milk Island musi być podłączona za pomocą specjalnego złącza do ekspresu do kawy, do którego jest dedykowana. Milk Island nie jest wyposażona w złącze, do którego można podłączyć konwencjonalną wtyczkę. Z zastrzeżeniem zmian dotyczących konstrukcji i realizacji potrzeb rozwoju technologicznego. Urządzenie jest zgodne z Dyrektywą Europejską 89/336/CEE (Dekret 476 z 04/12/92) dotyczącą eliminacji zakłóceń radiotelewizyjnych.

INSTALACJA INSTALACJA PRZYSTAWKI MILK ISLAND UWAGA: aby podłączyć przystawkę Milk Island należy położyć urządzenie na boku; przed wykonaniem tej czynności wyjąć pojemnik wody, tacę ociekową i pojemnik na fusy i opróżnić pojemnik ekspresu na kawę ziarnistą. Wyłączyć ekspres do kawy i wyciągnąć wtyczkę z gniazdka elektrycznego.

Wyjąć dzbanek z opakowania i upewnić się czy nie jest uszkodzony. Zaleca się zachować opakowanie.

Nacisnąć przycisk mocowania we wskazanym kierunku;

Po opróżnieniu pojemników, przechylić na bok, po czym położyć delikatnie urządzenie. Zdjąć pokrywę ochronną. Przy pomocy monety, odblokować pokrywę, obracając ją jak to pokazano na rysunku. 5

Utrzymując przycisk naciśnięty, przyłączyć Milk Island do ekspresu dopasowując odpowiednio złączki.

Wyciągnąć pokrywę i zachować ją do ponownego użytku.

Uwolnić przycisk, gdy podstawa została włożona. Upewnić się, czy podstawa została poprawnie podłączona do urządzenia.

Po włączeniu ekspresu do kawy zachodzi automatyczna konfiguracja przystawki Milk Island. Teraz można przywrócić ekspresowi jego właściwą pozycję i przystąpić do włożenia na miejsce wszystkich pojemników.

Umieścić dzbanek na podstawie. Sprawdzić kolor kontrolki na podstawie przystawki. Gdy kontrolka jest zielona, Milk Island jest gotowa do użytku.

UŻYCIE PRZYSTAWKI MILK ISLAND UWAGA: przed zastosowaniem przystawki Milk Island należy przeprowadzić oczyszczenie dzbanka i innych części. Upewnić się czy poszczególne elementy zostały poprawnie zainstalowane. Ścianki dzbanka mogą osiągać wysokie temperatury: niebezpieczeństwo poparzeń! Używać przystawkę Milk Island jedynie do wody i mleka. Jest zabronione stosowanie jej z płynami innych typów i o innym składzie chemicznym. Ważna informacja: ilość mleka w dzbanku nie może być mniejsza od poziomu minimalnego “MIN” i nie może nigdy przewyższać poziomu maksymalnego “MAX”. Po użyciu Milk Island oczyścić dokładnie wszystkie jego elementy. Aby zapewnić jak najlepsze rezultaty w przygotowywaniu cappuccino, zaleca się stosować mleko częściowo odtłuszczone i zimne (0-8°C).

Napełnić dzbanek pożądaną ilością mleka.

Odczekać, aż mleko zostanie spienione. 7

Po kilku lekkich ruchach kołowych w celu wymieszania, wlać mleko do filiżanki.

Nacisnąć i obrócić, by ustawić dzbanek z mlekiem na podstawie przystawki Milk Island. Sprawdzić czy kontrolka znajdująca się na podstawie przystawki jest zielona. 5

Obrócić pokrętło aż do pozycji spoczynku ( ).

Obrócić pokrętło do pozycji

Zabrać dzbanek używając uchwytu.

Ustawić filiżankę ze spienionym mlekiem pod dozownikiem. Nalać kawę do filiżanki (patrz instrukcje obsługi ekspresu do kawy).

Uwaga: gdy nie używa się dzbanka, na podstawie można umieścić pojemnik na cukier.

CZYSZCZENIE CZYSZCZENIE PRZYSTAWKI MILK ISLAND UWAGA: nie zanurzać podstwawy przystawki Milk Island w żadnych płynach. Konserwacja i czyszczenie podstawy przystawki mogą być wykonywane wyłącznie kiedy urządzenie jest ochłodzone i odłączone od sieci elektrycznej. Wszystkie części opisane w tym paragrafie mogą być myte w zmywarce do naczyń przeznaczonej do domowego użytku. Nie używać do czyszczenia ostrych przedmiotów ani agresywnych produktów chemicznych (rozpuszczalniki). Do czyszczenia podstawy przystawki stosować wilgotną ściereczkę. Nie suszyć urządzenia lub jego części w piecyku mikrofalowym lub tradycyjnym. 1

Zdjąć dzbanek z podstawy. Wyjąć uchwyt, trzymając dzbanek za dziobek. 4

Wyjąć rurkę zasysającą z dyszy spieniającej.

Umyć dokładnie zawór pod bieżącą wodą.

Wyjąć dyszę spieniającą z dzbanka.

Umyć dzbanek ciepłą wodą.

Sprawdzić czy zawór jest poprawnie oczyszczony, naciskając lekko po bokach. Zaleca się użytkowanie z zaworem czystym i dobrze wysuszonym.

Wyjąć zawór z dyszy spieniającej.

Umyć ciepłą wodą dyszę spieniającą.

Umyć rurkę ciepłą wodą.

Zmontować ponownie dyszę spieniającą i umieścić ją w dzbanku.

Zamontować uchwyt. Oprzeć górną część, tak jak to pokazane na rysunku.

Dotykając górnej części, włożyć część dolną uchwytu.

UWAGA: dysza spieniająca musi być poprawnie umieszczona w rurce obecnej wewnątrz dzbanka. 13

Dochodząc do tego punktu, nacisnąć zdecydowanie by połączyć obie części.

Teraz dzbanek jest zmontowany i gotowy do użytku.

UWAGA: dzbanek może być używany jedynie gdy jest nieuszkodzony i gdy wszystkie swoje części są poprawnie zainstalowane.

Oczyścić złączkę wilgotną ściereczką. W celu dokładniejszego czyszczenia napełnić dzbanek czystą wodą i wytworzyć parę (wykonać czynności od punktu 2 do punktu 6 na str.75). Dzbanek i części bloku zaparzającego mogą być myte w zmywarce do naczyń przeznaczonej do użytku domowego.

DEINSTALACJA ODŁĄCZENIE PRZYSTAWKI MILK ISLAND UWAGA: aby odłączyć Milk Island, należy położyć ekspres do kawy na boku; przed wykonaniem tej czynności wyjąć pojemnik wody, tacę ociekową, pojemnik na fusy i opróżnić pojemnik ekspresu na kawę ziarnistą. Wyłączyć urządzenie i wyciągnąć wtyczkę z gniazdka elektrycznego.

Zdjąć dzbanek na mleko z podstawy przystawki.

Po opróżnieniu wszystkich pojemników urządzenia, przechylić je i oprzeć delikatnie na jendym boku. 5

Trzymając naciśnięty przycisk, wyjąć podstawę z ekspresu do kawy.

6 Teraz można ustawić ekspres w poprawnej pozycji i umieścić ponownie wszystkie jego części.

Włożyć pokrywę ochronną na swoje miejsce.

Przy pomocy monety zablokować pokrywę, jak to pokazano na rysunku.

7 Włączyć i uruchomić ekspres do kawy jak to opisane w jego instrukcji obsługi.

Następnie umyć i wysterylizować wszystkie części przystawki Milk Island i umieścić je w bezpiecznym miejscu do momentu powtórnej instalacji; zaleca się stosowanie oryginalnego opakowania.

ROZWIĄZANIE PROBLEMÓW - NORMY BEZPIECZEŃSTWA Problemy Urządzenie nie spienia mleka.

Przyczyny Mleko ma nieodpowiednią zawartość tłuszczu. Zawór usytuowany w pokrywce jest zanieczyszczony. Kontrolka na podstawie przystawki Milk Island jest czerwona. Części pokrywki zainstalowane niepoprawnie. Ekspres do kawy nie jest gotowy do wytwarzania pary.

Rozwiązanie Zmienić typ używanego mleka. Umyć zawór. Wcisnąć dobrze dzbanek mleka. Sprawdzić montaż części pokrywki. Sprawdzić funkcjonowanie urządzenia.

W przypadku problemów, które nie zostały omówione w powyższej tabeli, lub gdy podane porady ich nie rozwiązują, zwrócić się do centrum serwisowego.

NORMY BEZPIECZEŃSTWA Nie dopuszczać nigdy aby części, które znajdują się pod napięciem,weszły w kontakt z wodą: niebezpieczeństwo zwarcia! Gorąca para i woda mogą spowodować oparzenia!

PRZEZNACZENIE Przystawka Milk Island jest przeznaczona wyłącznie do użytku domowego. Przystawka Milk Island nie może być używana sama, musi być zainstalowana na predysponowanym do tego celu ekpresie do kawy. Jest wzbronione przeprowadzanie jakichkolwiek przeróbek lub zmian oraz niewłaściwe użytkowanie, z powodu zagrożeń, jakie może to spowodować! Przystawka Milk Island i ekspres do kawy muszą być używane tylko przez osoby dorosłe.

ZASILANIE ELEKTRYCZNE Przystawka Milk Island jest zasilana przez ekspres do kawy prądem o niskim napięciu poprzez specjalne złącze elektryczno hydrauliczne..

ZŁĄCZE ZASILAJĄCE (ELEKTRYCZNO HYDRAULICZNE)

Nie używać nigdy przystawki Milk Island, jeśli złącze elektryczno hydrauliczne jest wadliwe. Gdy złącze elektryczno hydrauliczne jest uszkodzone, musi być wymienione przez autoryzowany punkt serwisowy. Nie dopuszczać by złącze znalazło się w kontakcie z płynami, mokrymi częściami czy innymi substancjami, które mogą wpłynąć negatywnie na kontakty elektryczne lub spowodować zwarcie.

OCHRONA OSÓB Upewnić się czy dzieci nie mają dostępu i możliwości użytku przystawki Milk Island. Dzieci nie zdają sobie sprawy z zagrożeń powodowanych przez sprzęt domowego użytku. Nie pozostawiać w zasięgu dzieci materiałów użytych do opakowania urządzenia.

NIEBEZPIECZEŃSTWO POPARZENIA Unikać KIEROWANIA strumienia pary i/lub gorącej wody we własnym kierunku lub w kierunku innych osób: Używać zawsze uchwytu położonego na dzbanku.

PRZECHOWYWANIE Umieścić ekspres do kawy i przystawkę Milk Island w bezpiecznym miejscu, gdzie nikt nie będzie mógł ich przewrócić czy zostać zraniony przez ich części.

NORMY BEZPIECZEŃSTWA Możliwość wydostania się gorącej wody i pary: niebezpieczeństwo poparzeń! Nie używać przystawki Milk Island i ekspresu do kawy na otwartej przestrzeni. Nie trzymać urządzenia w temperature niższej niż 0°C; istnieje niebezpieczeństwo uszkodzenia urządzenia przez lód. Nie umieszczać urządzenia w pobliżu otwartego płomienia, obudowa mogłaby się stopić lub zostać uszkodzona.

CZYSZCZENIE Nigdy nie zanurzać podstawy przystawki Milk Island w wodzie! Jest surowo wzbronione przeprowadzać naprawy czy wykonywać inne interwencje wewnątrz podstawy przystawki Milk Island. Po użyciu przystawki Milk Island należy przeprowadzić dokładne czyszczenie dyszy spieniającej stosując ciepłą wodę i zmywarkę do naczyń.

POMIESZCZENIA DO UŻYTKOWANIA I KONSERWACJI Dla uzyskania jak najlepszego i poprawnego funkcjonowania przystawki Milk Island i ekspresu do kawy, zaleca się przestrzeganie następujących warunków: Wybrać dobrze wypoziomowaną powierzchnię. Wybrać pomieszczenie wystarczająco oświetlone, higieniczne , z łatwo dostępną.wtyczką elektryczną; Przewidzieć minimalną odległość pomiędzy ścianami i urządzeniem, tak jak to opisane w odpowiednich instrukcjach obsługi.

OCHRONA URZADZENIA Gdy nie używa się przystawki Milk Island przez dłuższy czas, odłączyć ją od urządzenia. Przechowywać ją w suchym i niedostępnym dla dzieci miejscu. Chronić przed kurzem i brudem. Po pewnym okresie nieużytkowania, wysterylizować przystawkę Milk Island przed jej zastosowaniem.

NAPRAWY/KONSERWACJA W przypadku awarii, wadliwego działania lub podejrzenia awarii po upadku urządzenia, odłączyć natychmiast przystawkę Milk Island od urządzenia (patrz odłączenie). Nigdy nie włączać wadliwej przystawki Milk Island. Naprawy muszą być wykonywane wyłącznie w autoryzowanym centrum serwisowym. Nie ponosi się odpowiedzialności za ewentualne szkody spowodowane przez interwencje niewykonane według powyższych zaleceń.

POSTĘPOWANIE W PRZYPADKU POŻARU W przypadku pożaru, używać do gaszenia gaśnicy z dwutlenkiem węgla (CO2). Nie używać gaśnic wodnych, ani proszkowych.

POZBYWANIE SIĘ URZĄDZENIA Symbol znajdujący się na urządzeniu wskazuje, że urządzenie na końcu swojego cyklu użytkowego, musi być usunięte oddzielnie od innych odpadów. Użytkownik musi, więc dostarczyć urządzenie, które nie nadaje się już do użytku, do odpowiednich centrów zbiórki zróżnicowanych odpadów elektrycznych i elektronicznych, lub dostarczyć ponownie sprzedawcy w momencie zakupu nowego urządzenia tego samego typu. Odpowiedni zbiór i wysłanie do rycyklingu i do odzysku, urządzenia, które wyszło z użycia, przy przestrzeganiu norm ochrony środowiska, pozwalają na uniknięcie możliwych, negatywnych skutków dla środowiska i na zdrowie osób oraz sprzyjają recyklingowi materiałów, z których składa się urządzenie. Pozbywanie się urządzenia w sposób nielegalny, ze stony użytkownika, powoduje zastosowanie sankcji administracyjnych o, których mowa w Decret z mocą ustawy n.22/1997(art.50 i następne Decret z mocą ustawy. n.22/1997).
