MANUAL DE USUARIO MILK ISLAND GAGGIA
Manual de uso y mantenimiento
Consultar las siguientes instrucciones antes de utilizar la máquina. Leer con atención las normas de seguridad.

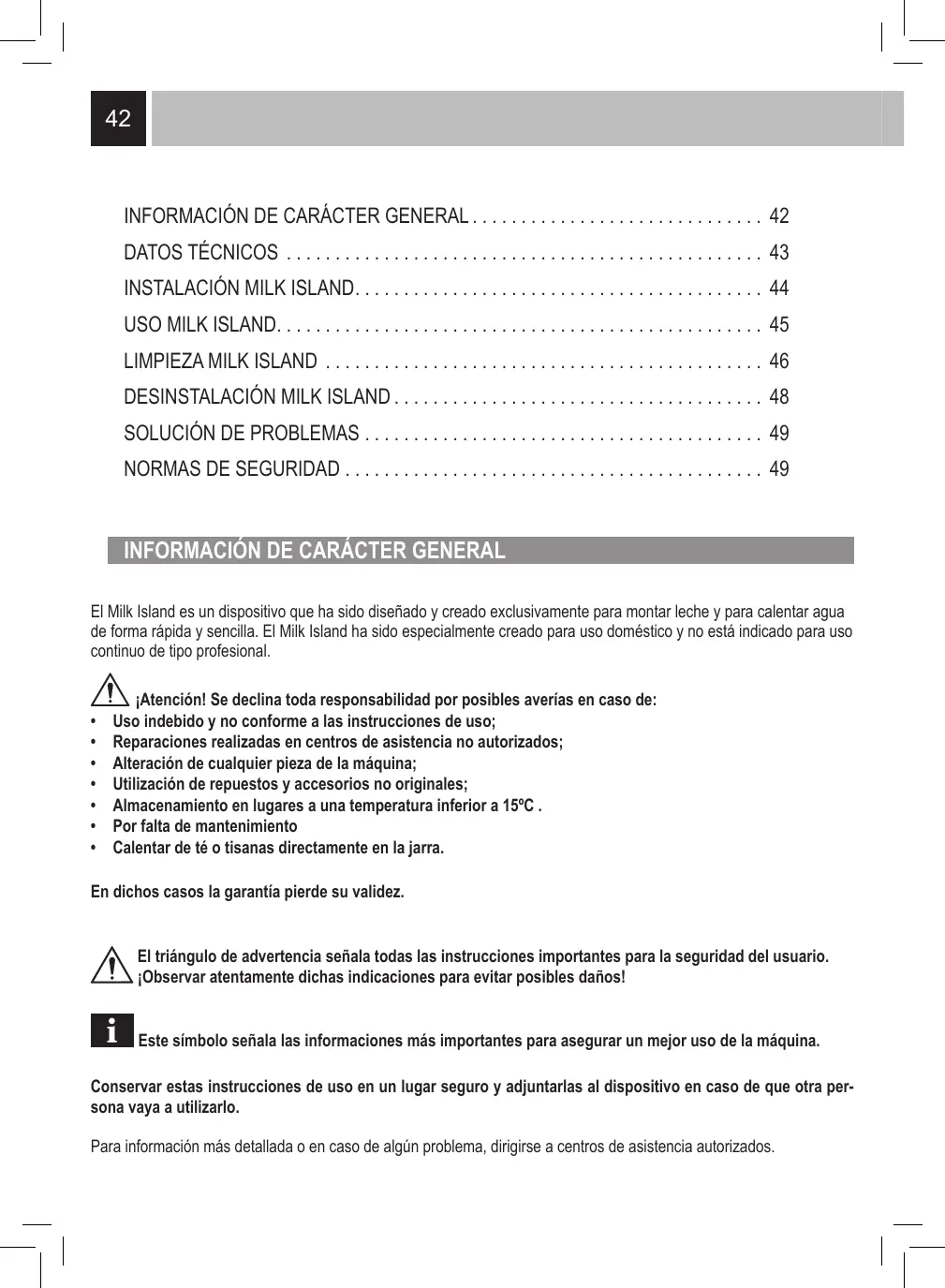

INFORMACIÓN DE CARÁCTER GENERAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
DATOS TÉCNICOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 INSTALACIÓN MILK ISLAND. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 USO MILK ISLAND. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 LIMPIEZA MILK ISLAND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 DESINSTALACIÓN MILK ISLAND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 SOLUCIÓN DE PROBLEMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 NORMAS DE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
INFORMACIÓN DE CARÁCTER GENERAL El Milk Island es un dispositivo que ha sido diseñado y creado exclusivamente para montar leche y para calentar agua de forma rápida y sencilla. El Milk Island ha sido especialmente creado para uso doméstico y no está indicado para uso continuo de tipo profesional.
¡Atención! Se declina toda responsabilidad por posibles averías en caso de:
Uso indebido y no conforme a las instrucciones de uso; Reparaciones realizadas en centros de asistencia no autorizados; Alteración de cualquier pieza de la máquina; Utilización de repuestos y accesorios no originales; Almacenamiento en lugares a una temperatura inferior a 15ºC . Por falta de mantenimiento Calentar de té o tisanas directamente en la jarra.
En dichos casos la garantía pierde su validez.
El triángulo de advertencia señala todas las instrucciones importantes para la seguridad del usuario. ¡Observar atentamente dichas indicaciones para evitar posibles daños! Este símbolo señala las informaciones más importantes para asegurar un mejor uso de la máquina. Conservar estas instrucciones de uso en un lugar seguro y adjuntarlas al dispositivo en caso de que otra persona vaya a utilizarlo. Para información más detallada o en caso de algún problema, dirigirse a centros de asistencia autorizados.

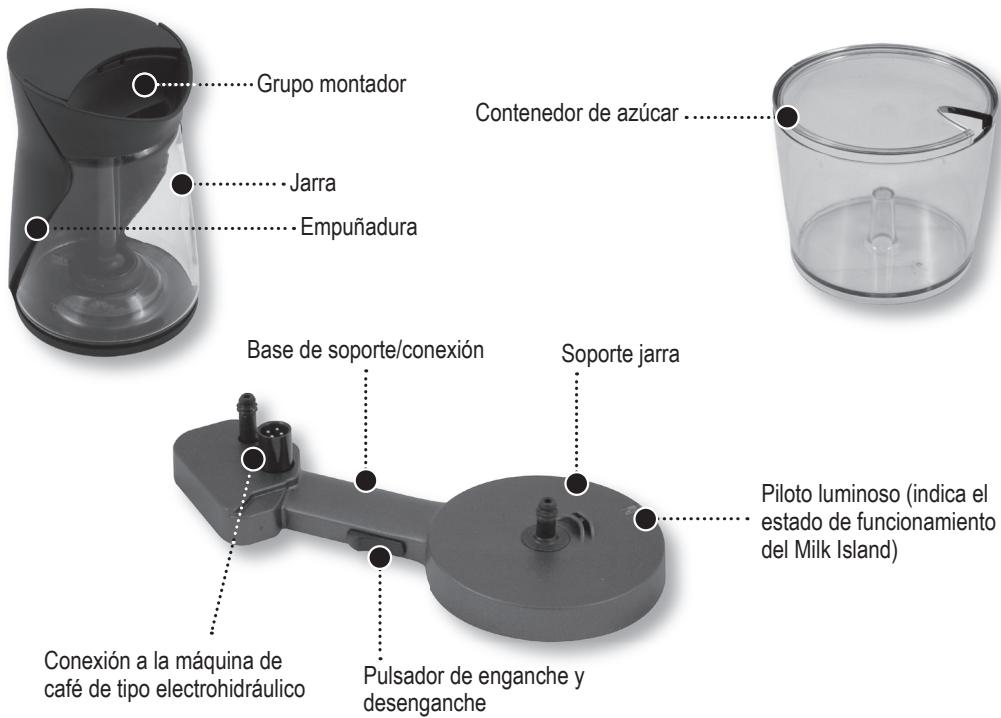

COMPONENTES - DATOS TÉCNICOS Grupo montador
Contenedor de azúcar
Base de soporte/conexión
Piloto luminoso (indica el estado de funcionamiento del Milk Island)
Conexión a la máquina de café de tipo electrohidráulico
Pulsador de enganche y desenganche
DATOS TÉCNICOS Alimentación
Estructura exterior Material jarra Dimensiones (l x a x p) (mm) Peso Capacidad jarra Dispositivos de seguridad
El Milk Island se alimenta directamente de la máquina de café
Termoplástico Termoplástico - Cristal 215 x 156 x 95 0,450 kg 0,4 litros de leche - 0,8 de agua para calentar Interbloqueo electrohidráulico de suministro vapor cuando no esté introducida la jarra tanto en la fase de trabajo como en la fase de stand-by.
Nota técnica importante: El Milk Island se debe conectar, mediante el conector especial, a una máquina de café adecuada. El Milk Island no está dotado de un conector adecuado para introducirlo en una toma de corriente convencional.
Con reserva de modificaciones de fabricación y ejecución debido al progreso tecnológico. Máquina conforme a la Directiva Europea 89/336/CEE (Decreto legislativo 476 del 04/12/92), relativa a la eliminación de las interferencias radiotelevisivas.
INSTALACIÓN INSTALACIÓN MILK ISLAND
¡ATENCIÓN! para conectar el Milk Island es necesario apoyar sobre un lateral la máquina de café.
Antes de realizar esta operación extraer el depósito de agua, la bandeja de goteo y el cajón de recogida de posos y vaciar el contenedor de café en grano de la máquina de café. Apagar la máquina de café y desconectar el enchufe de la toma de corriente.
Extraer el Milk Island del envase y asegurarse de que la jarra esté intacta. Se aconseja conservar el embalaje.
Presionar el pulsador de enganche en la dirección indicada;
Después de haber vaciado los
Retirar la tapa y guardarla con contenedores, apoyar la máquina sobre cuidado. un lateral con mucho cuidado. Retirar la tapa de protección. Usando una moneda, desbloquear la tapa girándola tal y como se muestra en la figura. 5
Mientras se mantiene presionado el pulsador, enganchar el Milk
Island a la máquina de café de forma que coincidan los conectores correspondientes. 8
Cuando se haya introducido la base hasta el fondo, soltar el pulsador. Comprobar que la base se haya conectado a la máquina de forma estable.
Cada vez que se enciende la máquina de café, el
Milk Island se configura automáticamente. Volver a colocar correctamente la máquina de café y todos sus contenedores.
Introducir la jarra en la base.
Comprobar el color del piloto luminoso que se encuentra en la base. Cuando el piloto esté de color verde, significa que el Milk Island se ha colocado correctamente y que está listo para usar.
¡ATENCIÓN! antes de usar el Milk Island es necesario limpiar la jarra y los demás componentes.
Comprobar que todos los componentes se hayan instalado correctamente. El cristal de la jarra puede alcanzar temperaturas elevadas: ¡Riesgo de quemaduras! Usar el Milk Island sólo para agua y leche. Está prohibido usarlo con otros líquidos de naturaleza o composición química diferente. Nota importante: la cantidad de leche en la jarra no tiene que ser inferior al nivel mínimo “MÍN” y nunca debe superar el nivel máximo “MÁX”. Después de haber utilizado el Milk Island, limpiar todos sus componentes con mucho cuidado. Para obtener un mejor resultado en la preparación del capuchino, se aconseja utilizar leche semidesnatada fría (0-8°C).
Llenar la jarra con la cantidad de leche deseada.
Esperar hasta que se monte la leche.
Después de haber movido la leche con pequeños movimientos circulares, verterla en la taza.
Presionar y girar para colocar la jarra sobre la base del Milk Island.
Comprobar que el piloto luminoso de la base esté de color verde. 5
Girar el mando hasta la posición de reposo ( ).
Girar el mando hasta la posición
Retirar la jarra agarrándola de la empuñadura.
Colocar la taza con la leche montada bajo el suministrador de la máquina.
Suministrar el café en la taza (véase el manual de instrucciones de la máquina de café).
Nota: cuando no se use la jarra de la leche, se puede colocar el contenedor de azúcar sobre la base.
¡Atención! ¡No sumergir nunca la base del Milk Island en ningún líquido! El mantenimiento y la limpieza de la base se pueden realizar sólo cuando la máquina está fría y desconectada de la red eléctrica. Todos los componentes descritos en el presente apartado se pueden lavar en un lavavajillas de uso doméstico.
No usar objetos puntiagudos o productos químicos agresivos (disolventes) para limpiar. Para limpiar la base usar un paño humedecido. No secar la máquina ni sus componentes usando un horno microondas y/o un horno convencional.
Extraer la jarra de la base.
Retirar la empuñadura sujetando la jarra por su pico. 4
Extraer el tubo de aspiración del grupo montador.
Lavar la válvula con agua con mucho cuidado.
Extraer el grupo montador de la jarra.
Lavar la jarra con agua caliente.
Comprobar que la válvula esté correctamente limpia apretándola ligeramente en los lados. Se recomienda el uso con la válvula limpia y bien seca.
Extraer la válvula del grupo montador.
Lavar el grupo montador con agua caliente.
Lavar el tubo con agua caliente.
Volver a montar el grupo montador y colocarlo sobre la jarra.
¡Atención! el grupo montador debe introducirse correctamente en el tubo que se encuentra dentro de la jarra.
Montar la empuñadura.
Apoyar la parte superior tal y como se muestra en la figura.
Manteniendo la parte superior en contacto, introducir la parte inferior de la empuñadura.
¡Atención! Usar la jarra sólo si está intacta y si todos sus componentes están instalados correctamente.
A continuación, presionar con
firmeza para juntar las dos partes.
Ahora la jarra está montada y lista para el uso.
Limpiar la base con un paño humedecido. Para poder realizar una mejor limpieza, llenar la jarra limpia de agua y suministrar vapor (véanse las instrucciones del punto 2 al punto 6 de pág. 45) . La jarra y los componentes presentes en el grupo montador se pueden lavar en un lavavajillas de uso doméstico.
DESINSTALACIÓN DESINSTALACIÓN MILK ISLAND
¡Atención! para desconectar Milk Island es necesario apoyar sobre un lateral la máquina de café.
Antes de realizar esta operación extraer el depósito de agua, la bandeja de goteo y el cajón de recogida de posos y vaciar el contenedor de café en grano de la máquina de café. Apagar la máquina de café y desconectar el enchufe de la toma de corriente.
Extraer la jarra de leche de la base.
Después de haber vaciado los contenedores de la máquina, apoyar la máquina sobre un lateral.
Extraer la base de la máquina de café mientras se mantiene presionado el pulsador.
Volver a colocar correctamente la máquina de café y todos sus componentes.
Introducir la tapa de protección en su alojamiento.
Usando una moneda, bloquear la tapa girándola tal y como se muestra en la figura.
Encender la máquina de café y llevar a cabo el procedimiento para ponerla en marcha como se describe en el manual de instrucciones de la máquina. Sucesivamente, lavar todos los componentes del Milk Island y ponerlos en un lugar seguro para instalarlos posteriormente; se aconseja usar el embalaje original.
SOLUCIÓN DE PROBLEMAS - NORMAS DE SEGURIDAD Problemas
La máquina no monta la leche.
Leche con contenido de grasa no adecuado. La válvula de la tapa está sucia. El indicador luminoso de la base del Milk Island está rojo. Los componentes de la tapa no están instalados correctamente. La máquina de café no está lista para el suministro de vapor.
Cambiar el tipo de leche. Limpiar la válvula. Presionar hasta el fondo la jarra de la leche. Controlar cómo está montada la tapa. Comprobar el funcionamiento de la máquina.
Para las averías no mencionadas en la tabla o en caso de que las soluciones indicadas no funcionen, dirigirse a un centro de asistencia.
NORMAS DE SEGURIDAD No dejar nunca que las partes bajo tensión entren en contacto con el agua: ¡Peligro de cortocircuito! ¡El vapor sobrecalentado y el agua caliente pueden provocar quemaduras!
USO PREVISTO Usar el Milk Island sólo en ámbito doméstico.
El Milk Island no se puede utilizar de forma individual sino que se tiene que conectar a una máquina de café adecuada. ¡Se prohíbe toda modificación técnica y uso ilícito por los riesgos que éstos conllevan! El Milk Island y la máquina de café deben usarse sólo por personas adultas.
ALIMENTACIÓN DE CORRIENTE ELÉCTRICA El Milk Island se alimenta a baja tensión a través de la máquina de café a la que se conecta mediante el conector electrohidráulico especial.
CONECTOR DE ALIMENTACIÓN (ELECTROHIDRÁULICO)
No usar nunca el Milk Island si el conector electrohidráulico de alimentación es defectuoso.
Si el conector electrohidráulico está dañado, solicitar al fabricante o al servicio de asistencia clientes la sustitución del mismo. El conector no puede entrar en contacto con líquidos, partes mojadas u otras sustancias que puedan alterar la eficacia de los contactos eléctricos o provocar un cortocircuito.
PROTECCIÓN DE OTRAS PERSONAS Asegurarse de que el Milk Island esté fuera del alcance de los niños.
Los niños no se dan cuenta de los peligros relacionados con el uso indebido de un electrodoméstico. No dejar al alcance de los niños los materiales usados para embalar el Milk Island.
No dirigir contra sí mismo ni contra los demás el chorro de vapor sobrecalentado o de agua caliente.
Usar siempre la empuñadura de la jarra.
NORMAS DE SEGURIDAD COLOCACIÓN Colocar el Milk Island y la máquina de café en un lugar seguro donde nadie los pueda volcar o quedar herido.
Agua caliente o vapor sobrecalentado podrían salir de los tubos: ¡Riesgo de quemaduras! No usar el Milk Island y la máquina de café en lugares abiertos. No colocar la máquina en un lugar con temperatura inferior a 0°C; se corre el riesgo de que las bajas temperaturas estropeen la máquina. No apoyar la máquina sobre superficies muy calientes ni cerca de llamas abiertas a fin de evitar que su carrocería se derrita o que de cualquier manera se dañe.
¡No sumergir nunca la base del Milk Island en el agua!
Queda prohibido tratar de intervenir en la estructura interna de la base del Milk Island. Después de usar el Milk Island, limpiar con cuidado la jarra de leche y el grupo montador con agua caliente o lavarlos en el lavavajillas.
ESPACIO PARA EL USO Y EL MANTENIMIENTO Para un funcionamiento correcto del Milk Island y de la máquina de café se recomienda lo siguiente: elegir una superficie de apoyo bien nivelada; elegir un ambiente suficientemente iluminado e higiénico. La toma de corriente debe ser de fácil acceso.
Calcular una distancia mínima de la máquina con respecto a la pared como se indica en el relativo manual.
CONSERVACIÓN DE LA MÁQUINA En caso de que no se vaya a usar el Milk Island durante largos períodos de tiempo, se deberá desconectar de la máquina. Guardar la máquina en un lugar seco y fuera del alcance de los niños. Proteger la máquina del polvo y de la suciedad. Después de no haber usado el Milk Island durante un cierto período de tiempo, se deberá limpiar antes de usarlo.
REPARACIONES / MANTENIMIENTO En caso de averías, desperfectos o sospecha de desperfectos tras una caída, se recomienda desconectar en seguida el Milk Island de la máquina (véase el apartado relativo a la desinstalación). No poner nunca en funcionamiento un
Milk Island que presente desperfectos. Las reparaciones se efectúan únicamente en centros de asistencia autorizados. En caso de intervenciones mal hechas, se rechaza toda responsabilidad por posibles daños.
ANTIINCENDIO En caso de incendio usar extintores de anhídrido carbónico (CO2). No usar agua ni extintores de polvo.
Este producto cumple con la Directiva EU 2002/96/EC.
El símbolo en el producto o en su empaque indica que este producto no se puede tratar como desechos normales del hogar. Este producto se debe entregar en un punto de recogida de equipos eléctricos y electrónicos para su reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.
