MILK ISLAND - Montalatte GAGGIA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Schiumatore per latte
Marca	GAGGIA
Modello	MILK ISLAND
Alimentazione	Alimentato direttamente dalla macchina per caffè tramite connettore elettro-idraulico
Materiale del corpo	Termoplastico
Materiale della caraffa	Termoplastico e vetro
Dimensioni (L x A x P) (mm)	215 x 156 x 95
Peso	0,450 kg
Capacità della caraffa (latte)	0,4 litri
Capacità della caraffa (acqua)	0,8 litri
Dispositivi di sicurezza	Blocco elettrico-idraulico di erogazione vapore in assenza della caraffa
Uso previsto	Domestico, uso non professionale
Pulizia	Caraffa e gruppo emulsione lavabili in lavastoviglie; base da pulire con un panno umido
Riparabilità	Riparazioni esclusivamente presso un Centro assistenza autorizzato GAGGIA
Conformità	Decreto n. 92-587 del 26/06/92 (compatibilità elettromagnetica)

Domande frequenti - MILK ISLAND GAGGIA

Come montare il Milk Island sulla macchina per caffè?

Per montare il Milk Island, adagiare la macchina per caffè su un lato dopo aver svuotato i serbatoi. Rimuovere il coperchio di protezione, sbloccarlo con una moneta, quindi accoppiare il Milk Island facendo coincidere i connettori corrispondenti premendo il pulsante di montaggio. Rilasciare il pulsante una volta incassata la base.

Come utilizzare il Milk Island per montare il latte?

Riempire la caraffa di latte freddo (0-8°C) tra i livelli MIN e MAX. Posizionare la caraffa sulla base finché il LED non diventa verde. Ruotare la manopola sulla posizione schiuma. Attendere che il latte salga, quindi riportare la manopola sulla posizione di riposo (●). Versare il latte montato in una tazza.

Cosa fare se il LED sulla base è rosso?

Un LED rosso indica che la caraffa non è posizionata correttamente o che i componenti non sono montati bene. Verificare che la caraffa sia inserita a fondo e che il gruppo emulsione sia assemblato correttamente.

Perché il latte non sale?

Ciò può essere dovuto a latte con una percentuale di grassi non adatta (utilizzare latte parzialmente scremato freddo), una valvola sporca nel coperchio (pulirla), o la macchina per caffè non è pronta per erogare vapore.

Come pulire il Milk Island?

Smontare la caraffa, il gruppo emulsione, la valvola e il tubo di aspirazione. Tutti questi componenti possono essere lavati in lavastoviglie o con acqua calda. Non immergere mai la base in acqua; pulirla con un panno umido.

Posso utilizzare il Milk Island da solo, senza macchina per caffè?

No, il Milk Island deve essere accoppiato a una macchina per caffè prevista a tale scopo tramite il connettore elettro-idraulico. Non ha una presa di corrente.

Qual è la capacità massima della caraffa?

La capacità massima è di 0,4 litri per il latte e di 0,8 litri per l'acqua da riscaldare. Non superare mai il livello MAX.

Come smontare il Milk Island?

Adagiare la macchina su un lato, rimuovere la caraffa, quindi estrarre la base premendo il pulsante di montaggio. Riposizionare il coperchio di protezione e bloccarlo con una moneta.

Quali sono i rischi di ustione?

Il vapore surriscaldato e l'acqua calda possono provocare ustioni. Non dirigere mai il getto di vapore verso sé o altri. Utilizzare sempre l'impugnatura della caraffa.

Dove far riparare il Milk Island in caso di guasto?

Le riparazioni devono essere effettuate esclusivamente presso un Centro assistenza autorizzato GAGGIA. Qualsiasi intervento non autorizzato annulla la garanzia.

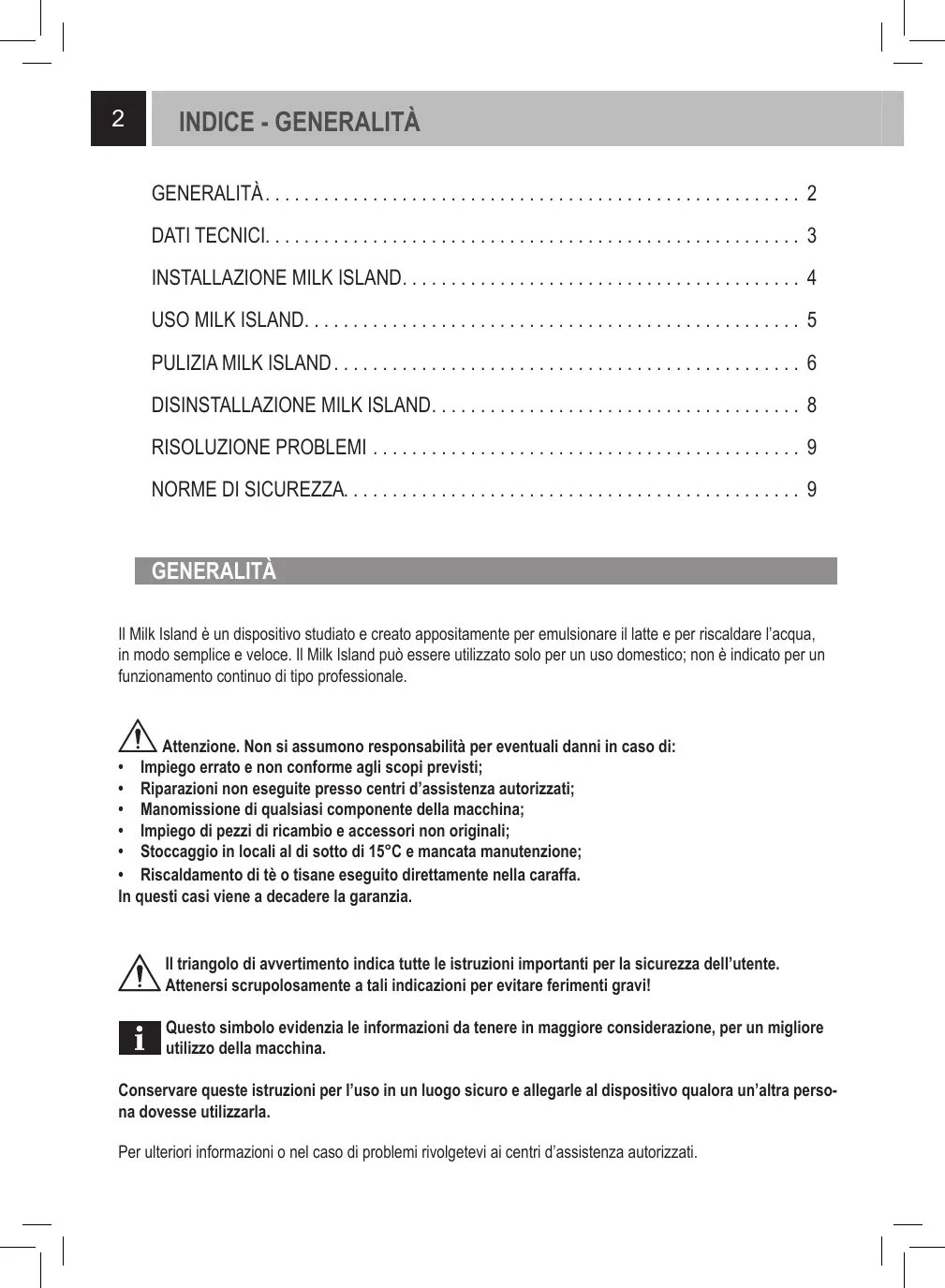

MANUALE UTENTE MILK ISLAND GAGGIA

Manuale d'uso e manutenzione

Prima di utilizzare la macchina consultare le presenti istruzioni. Leggere attentamente le norme di sicurezza

Il Milk Island è un dispositivo studiato e create appositamente per emulsionare il latte e per riscaldare l'acqua, in modo semplice e velce. Il Milk Island può essere utilizzato solo per un uso domestico; non èindicato per un funzionamento continuo di tipo professionale.

Attenzione. Non si assumono responsabilità per eventuali danni in caso di:

Impiego errato e non conformeagli scopi previsti;
Riparazioni non eseguite presso centri d'assistenza autorizzati;
- Manomissione di qualsiasi componente della macchina;
Impiego di pezzi di ricambio e accessori non originali;
- Stoccaggio in locali al di sotto di 15^ e mancata manutenzione;
- Riscaldamento di te o tisane eseguito direttamente nella caraffa.

In questi casi viene a decadere la garanzia.

Il triangolo di averporto indica tutte le istruzioni importanti per la sicurezza dell'utente.

Attenersi scrupolosamente a taliindicazioni per evitare ferimenti gravil!

Questo significato evidenza le informazioni da tenere in maggiore considerazione, per un migliorie utilizzato della macchina.

Conservare queste istruzioni per l'uso in un luogo sicuro e allegarle al dispositivo qualora un'altra persona dovesse utilizzarla.

Per ulteriori informazioni o nel caso di problemi rivolgetevi ai centri d'assistenza autorizzati.

DATI TECHNICI

Alimentazione	Il Milk Island viene alimentato direttamente alla macchina da caffe
Materialie corpo	Termoplastico
Materialie caraffa	Termoplastico - Vetro
Dimensioni (I x a x p) (mm)	215 x 156 x 95
Peso	0,450 kg
Capacità caraffa	0,4 litri di latte - 0,8 di acqua da riscaldare
Dispositivi di sicurezza	Interblocco elettro-idraulico di erogazione vapore in assenza della caraffa sa in fase di lavoro sua in fase di stand-by.

Nota tecnica importante: il Milk Island deve essere collegato,tramite il connettore speciale,ad una macchina da caffe predisposta. Il Milk Island non è dotato di un connettore atto ad essere inserto una spina di corrente convenzione.

Con riserva di modifiche di costruzione ed esecuzione dovute al progresso Tecnologico.

Macchina conforme alla Direttiva Europea 89/336/CEE (Decreto legislativo 476 del 04/12/92), relativa all'eliminazione dei disturbi radiotelevisi.

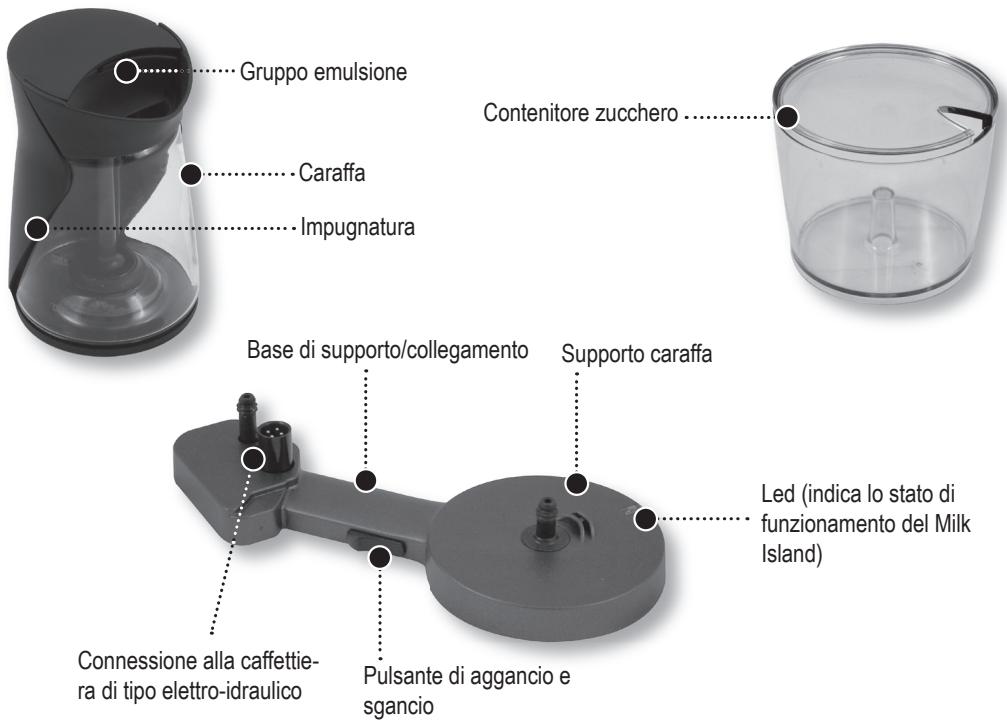

INSTALLAZIONE MILK ISLAND

Attenzione: per collegare il Milk Island si deve posizionare su di un lato la macchina da caffe; prima d'eseguire questa operazione rimuovere il serbatoio dell'acqua, la vasca raccogli gocce, il contentitore raccogli fondi e vuotare il contentitore caffe in granì della macchina da caffe. Spagnere la macchina da caffe e staccare la spina alla presa di corrente.

Estrarre alla confezione il Milk Island; assicurarsi che la caraffa sua integra. Vi consigliamo di conservare l'imballo.

Dopo aver vuotato i contentitori, adagiarde delicatamente la macchina su di un lato. Rimuovere il coperchio di protezione. Con I'auto di una moneteta, sbloccare il coperchio ruotandolo come migliorato in figura.

Sfilare il coperchio e conservarlo con cura.

Premere nella direzione individata il pulsante di aggancio;

Mantenendo premuto il pulsante, agganciare il Milk Island nella macchina da caffe facendo combaciare i relativi connettori.

Quando la base è stata inserita a fondo rilasciare il tasto. Verificare che la base sia collegata in modo stabile con la macchina.

A quello punto riposizionare correttamente la macchina da caffe e procedere ad un ripristino di tutti i loro contentitori.

Accendendo la caffettiera viene eseguita la configurazione automatica del Milk Island.

Inserire la caraffa sulla base. Verificare il colore del led sulla base. Quando il led è di colore verde, il Milk Island è inserito correttamente ed è pronto per essere utilizzato.

USO MILK ISLAND

Attenzione: prima d'utilizzare il Milk Island si deve procedere alla pulizia della caraffa e degli altri componenti. Verificare che tutti i componenti siano installati correttamente. Il vetro della caraffa può raggiungere temperature elevate: pericolo di scottature! Utilizzato il Milk Island solo con acqua e latte. E' vietato utilizzato con altri liquidi di qualsiasi natura o composizione chimica.

i Nota importante: la quantità di latte nella caraffa non deve essere inferiore al livello minimo "MIN" e non deve mai superare il livello massimo "MAX". Dopo aver utilizzato il Milk Island procedere ad un'accurata pulizia di tutti i loro componenti.
i Per garantire un miglior risultato nella preparazione del cappuccino, consiglio d'utilizzare latte parzialmente scremato e freddo (0 - 8^)

Riempire la caraffa con la quantita di latte desiderato.

Attendere che il latte venga.
montato.

Dopo aver eseguito dei leggeri movimenti circolari, versare il latte nella tazza.

Premere e ruotare per posizionare la caraffa sulla base del Milk Island. Verificare che il led posto sulla base si di colore verde.

Ruotarepomello finaportarlo nella posizione di riposo ()

Posizionare la tazza con il latte montato molto all'erogatore. Erogare il caffe nella tazza (vedi manuale istruzione della caffeftiera).

Ruotare il pomello sino a portarlo nella posizione

Dopo aver emulsionato il latte, prelevare la caraffa dall'impugnatura.

Note: quando la caraffa del latte non viene utilizzata, sulla base si può insere il contentatore dello zucchero.

PULIZIA MILK ISLAND

Attenzione: non immergere la base del Milk Island in alcun liquido. La manutenzione e la pulizia della base posso sono essere effettuate soltanto quando la macchina è fredda e scollegata alla rete elettrica. Tutti i componenti descritti in questo paragrafo posso sono essere lavati in una lavastoviglia per uso domestico.

Non utilizzare oggetti acuminati o prodotti chimici aggressivi (solventi) per la pulizia. Per la pulizia della base utilizzato un panno morbido. Non asciugare il Milk Island e/o i loro componenti utilizzando un forno a microonde e/o un forno convenzionale.

Togliere la caraffa alla base.
Estrarre l'impugnatura tenendo la caraffa per il beccuccio.

Togliere il gruppo emulsione alla caraffa.

Estrarre la valvola dal gruppo emulsione.

Estrarre il tubo d'aspirazione dal gruppo emulsione.

Lavare la caraffa con acqua calda.

Lavare il gruppo emulsione con acqua calda.

Lavare accuramente la valvola con acqua

Verificare che la valvola sia pulita correttamente schiacciandola leggermente sui lati. Utilizzare solo con la valvola pulita e ben asciutta.

Lavare il tubo con acqua calda.

Rimontare il gruppo emulsione ed insertirlo sulla caraffa.

Attenzione: il gruppo emulsione delve essere inserito correttamente nel tubo presente all'interno della caraffa.

Premere con decisione per unire le due parti.

Montare l'impugnatura. Appoggiare la parte superiore come molto in figura.

Ora la caraffa è montata è pronta per l'utilizzo

Mantenendo a contatto la parte superiore, inseire la parte inferiore dell'impugnatura.

Attenzione: la caraffa più essere utilizzata solo se è integra e se tutti i loro componenti sono correttamente installati.

Pulire il raccordo con un panno umido. Per eseguire una pulizia più accurata, riempire la caraffa pulita di acqua ed erogare vapore (seguire le istruzioni dal punto 2 al punto 6 di pag.5). La caraffa ed i componenti presenti nel gruppo emulsionatore possono essere lavati con una lavastoviglia per uso domestico.

DISINSTALLAZIONE MILK ISLAND

Attenzione: per scollegare il Milk Island si deve posizionare su di un lato la macchina da caffe; prima d'eseguire questa operazione rimuovere il serbatoio dell'acqua, la vasca raccogli gocce, il contentatore raccogli fondi e vuotare il contentatore caffe in grani della macchina da caffe.

Specnere la macchina da caffe e staccare la spina alla presa di corrente

Estrarre dalla base la caraffa del latte.

Dopo aver svuotato i contenti della macchina adagiare delicatamente la macchina su di un lato.

Mantenendo premuto il pulsante, estrarre la base alla macchina da caffe.

Inserire il coperchio di protezione nella sua sede.

Con l'aiuto di una monetà, bloccare il coperchio ruotandolo come migliorato in figura.

6

A quello punto riposizione correttamente la macchina da caffe e procedere ad un ripristino di tutti i loro componenti.

7

Accendere la macchina da caffe ed eseguire la procedura di messa in funzione come descritto nel manuale istruzioni della macchina stessa.

Successivement lavare tutti i componenti del Milk Island e riporti in un luogo sicuro per una successiva installmenta; si consiglia d'utilizzare l'imballo originale.

Problemi	Cause	Rimedi
La macchina non monta il latte.	Latte con tenore di grasso non adatto.	Cambiare il tipo di latte utilizzato.
	La valvola posta nel coperchio è sporca	Lavare la valvola.
	La spia nella base del Milk Island è rossa.	Premere a fondo la caraffa del latte.
	Componenti del coperchio non installati correttamente.	Verificare il montaggio del coperchio.
	La macchina da caffe non pronta per erogare vapore.	Verificare il funzionamento della macchina.

Per i guasti non contemplati alla suddetta tabella o in caso che i rimedi suggeriti non li risolvano, rivolgersi ad un centro assistenza.

NORMEDISICUREZZA

Mai mettere a contatto dell'acqua le parti sotto tensione: pericolo di cortocircuito! Il vapore surriscaldato e l'ac-qua calda possono provocare scottature!

DESTINAZIONE D'uso

Il Milk Island è previsto esclusivamente per l'impiego domestico.

Il Milk Island non più essere utilizzato singularmente ma deve essere collegato ad una macchina da caffe predisposta.

É vietato apportare modifiche tecniche e agli impiego illecito, a causa dei rischi cheeci comportano!

Il Milk Island e la macchina per caffe devono essere utilizzati solo da adulti.

ALIMENTAZIONE DI CORRENTE

Il Milk Islandiene alimentato in bassa tensione alla macchina da caffe alla quale è collegato tramite lo speciale connettore elettro-idraulico.

CONNETTORE D'ALIMENTAZIONE (ELETTRIO-IDRAULICO)

Mai usare il Milk Island se il connettore elettro-idraulico d'alimentazione è difettoso.

Se il connettore elettro-idraulico è danneggiato, delve essere sostituito dal produttore o dal suo servizio assistenza clienti.

Non mettere a contatto il connettore con liquidi, parti bagnate o altre sostanze che possano alterare l'efficacia dei contatti elettrici o provocare un corto circuito.

PROTEZIONE D'ALTRE PERSONE

Assicurarsi che nessun bambino abbia la possibilità d'utilizzare il Milk Island.

I bambini non si rendono conte del pericolò connessoagli elettrodomestici.

Non lasciare alla portata dei bambini i materiali utilizzati per imballare il Milk Island.

PERICOLO D'USTIONI

Evitare di dirigere contro se stessi e/o altri il getto di vapore e/o d'acqua calda.

Usare sempre l'apposita impugnatura posta sulla caraffa.

UBICAZIONE

Sistemare il Milk Island e la macchina per caffe in unippo sicuro, dove nessuno puo rovesciarla o venirne ferito.

Acqua calda o vapore potrebbero fuoriuscire: pericolo di scottature!

Non usare il Milk Island e la macchina per caffe all'aperto.

Non tenere la macchina a temperatura inferiore a 0^ ; c' è il pericolo che il gelo possa danneggiare la macchina.

Non posare la macchina su superfici molto calde e nelle vicinanze di fiamme libere per evitare che la carcassaonda o migliorue si danneggi.

PULIZIA

Mai immergere la base del Milk Island nell'accra!

É severamente vietu cercare d'intervenire all'interno della base del Milk Island.

Dopo aver utilizzato il Milk Island procedere ad un'accurata pulizia della caraffa del latte e del gruppo emulsione utilizzando acqua calda e mettendola in lavastoviglie

SPAZIO PER L'USO E LA MANUTENZIONE

Per il corretto e buon funzionamento del Milk Island e della macchina per caffe si consiglia quando segue:

Scegliere un piano d'appoggio ben livellato;

Scegliere un ambiente sufficientemente illuminato, igienico e con presa di corrente fácilmente accesibile;

Prevedere una distanza minima dalle pareti della macchina come indicato nel relativo libretto.

Quando il Milk Island rimane inutilizzato per un periodo prolongato, disinserirlo alla macchina. Custodirlo in luogo asciutto e non accessibile ai bambini. Proteggerlo alla polvere e dallo sporco. Dopo un periodo d'inutilizzo povvedere alla pulizia del Milk Island prima d'utilizzato.

RIPARAZIONI / MANUTENZIONE

Nel caso di guasti, difetti o sospetto di difetto dopo una caduta, staccare subito il Milk Island alla macchina (vedi disinstallazione). Mai mettere in funzione un Milk Island difettoso. Le riparazioni vanno eseguite unicamente da un centro di assistenza autorizzato. Nel caso di interventi non eseguita a regola d'arte, si declina agli responsabilità per eventuali anni.

ANTINCENDIO

In caso di incendio utilizzato estintori ad anidride carbonica (CO_2) . Non utilizzato acqua o estintori a polvere.

SMALTIMENTO

ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n. 151"Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti"

Il simbolo /del cassetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovr, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

L'adeguata raccolta differenziate per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpieg o/o ricicchio dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni aminatoriative previste alla normativa vigente.

GENERAL INFORMATION 12
TECHNICAL SPECIFICATIONS 13
INSTALLING THE MILK ISLAND 14
OPERATING THE MILK ISLAND 15
CLEANING THE MILK ISLAND 16
REMOVING THE MILK ISLAND. 18
TROUBLESHOOTING 19
SAFETY RULES 19

GENERAL INFORMATION

Il produttore si riserva il diritto d'apportare qualsiasi modifica sera preavviso.
