Comment régler la luminosité de mon AOC 2019SW1 ?

Vous pouvez régler la luminosité en utilisant le menu OSD (On-Screen Display). Appuyez sur le bouton Menu situé à l'arrière ou sur le côté de l'écran, naviguez jusqu'à l'option Luminosité et ajustez le niveau selon vos préférences.

Mon écran AOC 2019SW1 ne s'allume pas, que faire ?

Vérifiez d'abord que l'écran est correctement branché à une prise électrique et que le câble d'alimentation est bien connecté. Essayez également de tester avec un autre câble ou une autre prise pour voir si le problème persiste.

Comment connecter mon AOC 2019SW1 à un ordinateur ?

Connectez votre écran AOC 2019SW1 à votre ordinateur à l'aide d'un câble VGA ou DVI, selon les ports disponibles sur votre ordinateur. Assurez-vous que l'écran est allumé et sélectionnez la source appropriée à l'aide du bouton Menu.

Y a-t-il un moyen de changer la résolution de l'écran AOC 2019SW1 ?

Oui, pour changer la résolution, faites un clic droit sur le bureau de votre ordinateur, sélectionnez 'Paramètres d'affichage' et choisissez la résolution recommandée pour votre AOC 2019SW1, qui est généralement 1440 x 900 pixels.

Comment nettoyer l'écran AOC 2019SW1 sans l'endommager ?

Utilisez un chiffon en microfibre légèrement humide avec de l'eau ou un nettoyant pour écran doux. Évitez d'utiliser des produits chimiques agressifs et n'appliquez pas le liquide directement sur l'écran.

Que faire si l'image de mon AOC 2019SW1 est floue ?

Vérifiez que le câble vidéo est bien connecté et en bon état. Assurez-vous que la résolution de l'écran est correctement configurée. Vous pouvez également ajuster les paramètres de netteté dans le menu OSD.

Mon AOC 2019SW1 affiche des couleurs incorrectes, que faire ?

Vérifiez que le câble vidéo est bien connecté et en bon état. Accédez au menu OSD pour réinitialiser les paramètres de couleur ou ajuster manuellement la température de couleur.

Comment réinitialiser les paramètres de mon AOC 2019SW1 ?

Accédez au menu OSD, sélectionnez l'option 'Réinitialiser' ou 'Réinitialiser aux paramètres d'usine' et confirmez votre choix. Cela rétablira les paramètres d'origine de l'écran.

Mon AOC 2019SW1 a des pixels morts, que dois-je faire ?

Les pixels morts peuvent parfois être résolus en utilisant des logiciels de correction de pixels ou en exerçant une légère pression sur la zone affectée avec un chiffon doux. Si le problème persiste, contactez le support technique d'AOC pour des options de garantie.

Quelle est la garantie de mon AOC 2019SW1 ?

La plupart des produits AOC sont couverts par une garantie de 3 ans. Veuillez consulter votre document de garantie ou le site Web d'AOC pour plus de détails spécifiques à votre produit.

MODE D'EMPLOI 2019SW1 AOC

Instructions d'utilisation

Merci d'avoir acheté ce moniteur couleur multi-scan à haute résolution. Veuillez lire attentivement ce guide avant l'installation.

Ce moniteur a été testé et a été trouvé conforme aux limites pour un appareil numérique de Classe B, suivant la partie 15 des règlements de la FCC. Ces limites ont été développées pour offrir une protection satisfaisante contre les interférences nuisibles dans une installation résidentielle. Ce moniteur génère, utilise et peut radié de l'énergie de fréquence radio. Ceci peut causer des interférences nuisibles à des communications radio si l'appareil n'est pas convenablement installé et utilisé. Il n'y a néanmoins aucune garantie que des interférences n'apparaîtront pas dans une installation particulière. Si ce moniteur cause de sérieuses interférences à la réception de signaux radios ou télévisés, une possibilité est de réinitialiser le moniteur. Les usagers sont aussi encouragés à corriger les interférences en appliquant une ou plusieurs des démarches suivantes:

• Réorientez ou déplacez l'antenne de réception.
• Placez le moniteur et le récepteur plus loin l'un de l'autre.
• Connectez le moniteur à une prise différente de celle à laquelle le récepteur est connecté.
• Consultez votre revendeur local ou un technicien qualifié.

Avertissement de la FCC:

Pour assurer une conformité continue aux règlements de la FCC, l'utilisateur doit utiliser un cordon d'alimentation mis à terre et le câble d'interface vidéo protégé avec noyaux en ferrite, fourni avec l'appareil. Chaque modification ou changement non autorisé appliqué à ce moniteur peut faire perdre à l'utilisateur son droit d'opération de cet appareil.

Note: Si nécessaire, des câbles d'interface protégés et un cordon d'alimentation alternante doivent être utilisés pour être conformes aux limites d'émission.

Contenu

Précautions de Sécurité 1. Première Installation 2-3. Boutons de panneau de commande (Par exemple) 4. Utiliser les fonctions d'affichage d'écran (OSD) 5-8. Informations Techniques 9. Soins et Entretien 10. En Cas de Problème

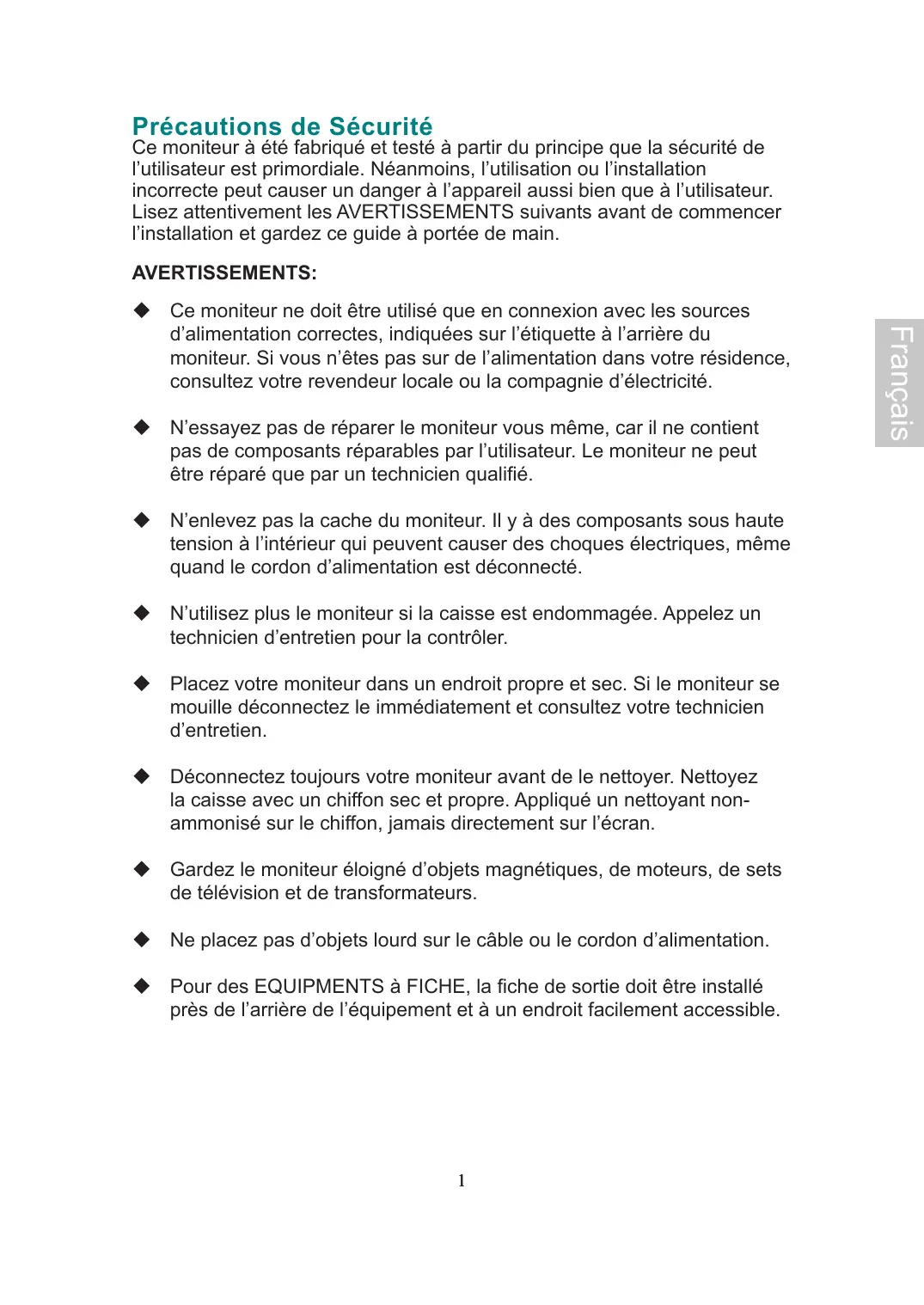

Précautions de sécurité

Ce moniteur a été fabriqué et testé à partir du principe que la sécurité de l'utilisateur est primordiale. Néanmoins, l'utilisation ou l'installation incorrecte peut causer un danger à l'appareil ainsi qu'à l'utilisateur. Lisez attentivement les AVERTISSEMENTS suivants avant de commencer l'installation et gardez ce guide à portée de main.

Avertissements:

Ce moniteur ne doit être utilisé que en connexion avec les sources d'alimentation correctes, indiquées sur l'étiquette à l'arrière du moniteur. Si vous n'êtes pas sûr de l'alimentation dans votre résidence, consultez notre revendeur locale ou la Compagnie d'électricité. N'essayez pas de réparer le moniteur vous-même, car il ne contient pas de composants réparables par l'utilisateur. Le moniteur ne peut être réparé que par un technicien qualifié. N'enlevez pas la cache du moniteur. Il y a des composants sous haute tension à l'intérieur qui peuvent causer des chocs électriques, même quand le cordon d'alimentation est déconnecté. N'utilisez plus le moniteur si la caisse est endommagée. Appelez un technicien d'entretien pour le contrôle. Placez votre moniteur dans un endroit propre et sec. Si le moniteur se mouille, déconnectez-le immédiatement et consultez votre technicien d'entretien. Déconnectez toujours votre moniteur avant de le nettoyer. Nettoyez la caisse avec un chiffon sec et propre. Appliquez un nettoyant non-ammoniac sur le chiffon, jamais directement sur l'écran. Gardez le moniteur éloigné d'objets magnétiques, de moteurs, de sets de télévision et de transformateurs. Ne placez pas d'objets lourds sur le câble ou le cordon d'alimentation. Pour des EQUIPMENTS à FICHE, la fiche de sortie doit être installée près de l'arrière de l'équipement et à un endroit facilement accessible.

Première installation

Félicitations avec votre achat de ce moniteur de haute performance! Ce moniteur est fourni avec les accessoires suivants:

Cordon d'Alimentation Cable D-Sub Guide de l'utilisateur - Documents de garantie

Contenu facultatif (dépend des connecteurs de moniteur) :

Cable Audio

1. Connectez le cordon d'alimentation

Connectez le cordon d'alimentation au dos du moniteur. Branchez le cordon d'alimentation dans une prise de courant proche.

2. Connecter le câble analogique vidéo (cable d-sub)

Assurez-vous qu'à la fois le moniteur et l'ordinateur sont bien SOUS tension. Connectez le cable vidéo (cable D-Sub) de la sortie D-Sub sur l'ordinateur.

3. Connectez le câble DVI (optionnel)

Connectez le câble DVI de la sortie DVI de l'ordinateur sur l'entrée DVI du moniteur.

4. Connecter le câble audio*

Connectez une extrémité du câble audio au dos du moniteur et connectez l'autre extrémité au port de sortie audio de l'ordinateur.

5. Allumez l'ordinateur et le moniteur

Allumez l'ordinateur et ensuite allumez le moniteur.

6. Utilisateurs de windows : paramétrer le mode de synchronisation (résolution et vitesse de rafraîchissement)

Exemple : 1680 x 1050 @ 60 Hz (Résolution recommandée)

Résolution Faites un clic droit de la souris sur le bureau de Windows >

Propriétés > Paramètres > "Espace du bureau". Paramétrer la résolution :

Vitesse de rafraîchissement (fréquence verticale) Voir le guide d'utilisation de votre carte graphique pour les instructions

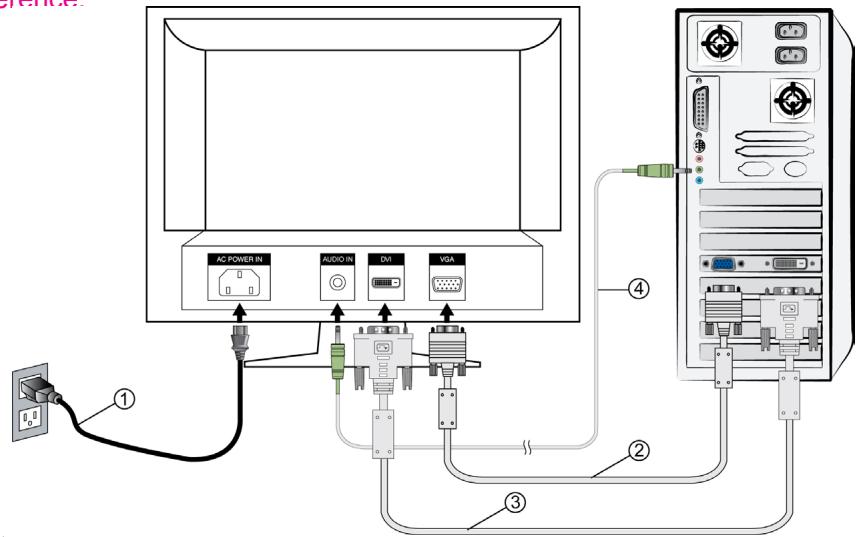

Diagramme de raccordement (Par exemple)

Note : Soyez conseillé svp que quelques illustrations sont simulées pour votre référence.

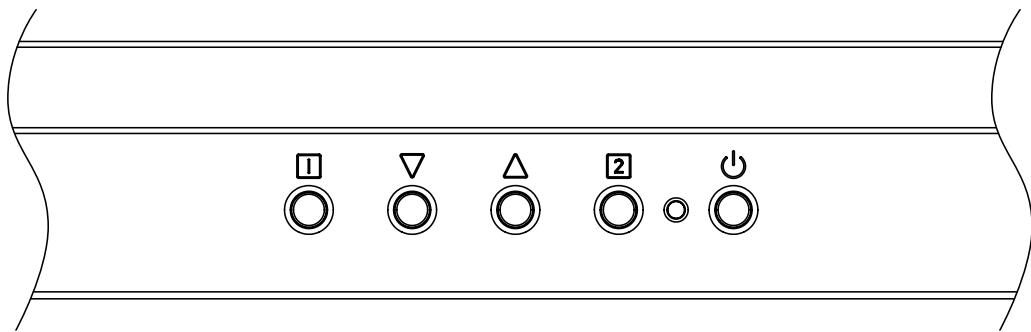

Boutons de panneau de commande (par exemple)

Note : Soyez conseillé svp que quelques illustrations sont simulées pour votre référence.

1. 1	Afficher le menu principal.
	Quitter le menu OSD.
2. ▼	Sélectionnez l'élement désiré quand vous étés dans le menu OSD.
	Quand ce n'est pas dans le menu de l'OSD, il doit être immédiatement activé Contraste/ Luminosité.
3. ▲	Sélectionnez l'élement désiré quand vous étés dans le menu OSD.
	Quand ce n'est pas dans le menu de l'OSD, il doit être immédiatement activé Contraste/ Luminosité.
4. 2	Ajuster automatiquement l'image en dehors du menu OSD.
	Confirmer la sélection.
5. ♂	SOUS TENSION/HORS TENSION.
6. ▼+▲	Rétablit à la fois le Contraste et la Luminosité.
7. 1+▼	Verrouillage de l'alimentation ( quand vous n'étes pas dans le menu OSD)
8. 1+▲	Verrouillage de l'OSD ( quand vous n'étes pas dans le menu OSD)

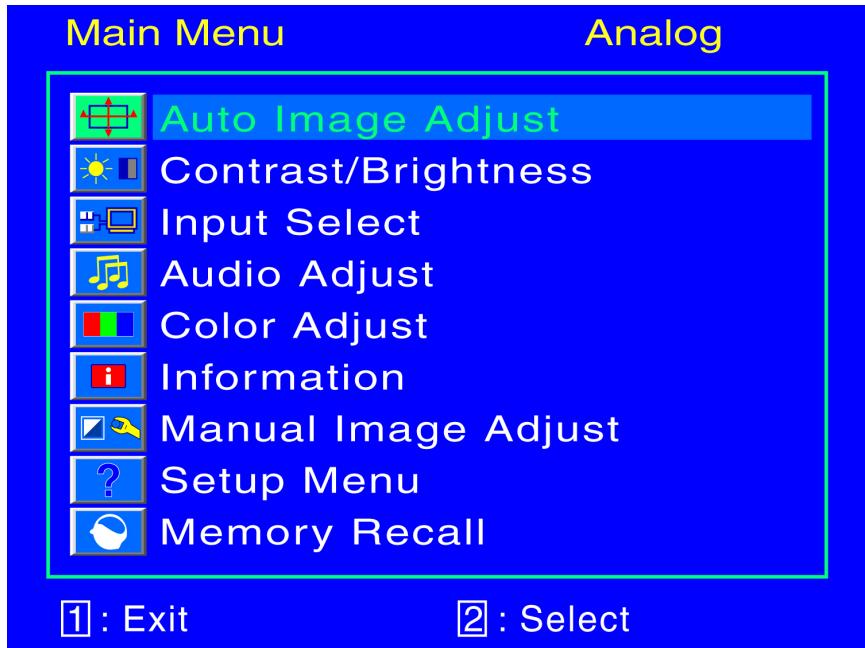

Utiliser les fonctions d'affichage d'écran (OSD)

Ce moniteur LCD a été ajusté pour les réglages optimaux avant expulsion. En cas de besoin, les réglages du moniteur peuvent être ajustés à l'aide du menu OSD.

Note : L'acoustique ajustent la fonction dépend du produit Spec.

Fonction de raccourci par bouton(s)

Réglage automatique (Auto Image Adjust) : Ajuste automatiquement la position horizontale, la position verticale, la phase (accord fin) et l'horloge (taille H).

Contraste (Contrast) : Pour ajuster le niveau blanc du premier plan de l'image de l'écran.

△ : augmenter le contraste, ▽ : diminuer le contraste.

Luminosité (Brightness) : Pour régler la luminosité de l'écran.

augmenter la luminosité, : diminuer la luminosité.

DCR: Permettre à l'utilisateur de tourner le DCR "Marche/Arrêt".

Note : La fonction de DCR dépend du produit Spec.

Entrée (Input Select) : Sélectionnez Entrée analogue (D-sub) ou numérique (DVI)

Réglage audio (Audio Adjust) : Pour régler les fonctions audio.

Volume: Pour ajuster la sortie du haut-parleur.

Muet: Pour sélectionner Silence Allumé/Eteint.

Note : L'acoustique ajuste la fonction selon le produit Spec.

Couleur réglage (Color Adjust) : Pour sélectionner la couleur pour améliorer la luminosité et la saturation de la couleur entre sRGB, 9300K, 6500K, 5400K, et Couleur utilisateur.

sRGB-est en train de revenir rapidement le standard de l'industrie pour la gestion des couleurs, et la plupart des applications récentes sont compatibles avec ce format. L'activation de ce paramètre permet à l'écran LCD d'afficher des couleurs plus fidèles à l'original. L'activation du paramètre sRGB entraîne la désactivation des réglages du contraste et de la luminosité.

9300K-Ajoute du bleu à l'image de l'écran afin d'obtenir un blanc plus froid.

6500K-Ajoute du rouge à l'image de l'écran pour obtenir un blanc plus chaud et un rouge plus riche.

5400K-Ajoute du vert à l'image de l'écran pour obtenir une image plus souvent.

Couleur utilisée (UserID) : Réglage individuel pour le rouge (R), vert (V), bleu (B).

1. Appuyez sur le bouton pour ajuster et sélectionner la couleur suivante à ajuster.
2. Appuyez sur le bouton ou pour ajuster la couleur sélectionnée.

Informations (Information) : Affiche les informations relatives au signal d'entrée du courant de la carte graphique de votre ordinateur. Remarque : Reportez-vous au guide de l'utilisateur de votre carte graphique pour avoir des informations supplémentaires concernant les modifications de la résolution et le taux de rafraîchissement.

Taille horizontale (Horizontal Size) : Ajuste la largeur de l'image de l'écran.▼ : diminue la largeur de l'image de l'écran, ▲ : augmente la largeur de l'image de l'écran.

Position H./V. (H./V. Position) : Pour ajuster la position horizontale et verticale de l'écran.

Position H.: ▲: Déplace l'écran vers la droite, ∇: déplace l'écran vers la gauche.

Position V.: ▲: déplace l'écran vers le haut, ∇: déplace l'écran vers le bas.

Réglage image (Fine Tune): Pour ajuster le temps de retard. Appuyez sur ou pour ajuster à la préférence de l'utilisateur.

Finesse (Sharpness): Pour ajuster la clarté d'un signal non-WSXGA (1680x1050 @ 60Hz) avec le bouton ou.

Configuration (Setup Menu): Pour régler 'sélectionner langue', position OSD, temporisation OSD, Arrière plan OSD Eteint et/ou 'Résolution' 'Avis'.

Langue (Language Select): Permet à l'utilisateur de choisir parmi les langues disponibles.

Avis de Résolution (Resolution Notice): L'avis de résolution sert à vous rappeler de paramétrer la meilleure qualité d'image.

• Choisissez "Allumé": Toutes les 30 secondes, il montrera
• Choisissez "Eteint": Il ne montrera pas une notification de rappeler l'utilisateur de placer la résolution pour la meilleure qualité d'image.

Note : La fonction de notification de résolution dépend du produit Spec.

Position OSD (OSD Position): Appuyez sur le bouton ou ▼ pour choisir entre les réglages de position OSD horizontal et verticale.

Position H.: Pour régler horizontalement la position de l'OSD. ▲: déplacer l'OSD à droite, ▼: déplacer l'OSD à gauche.

Position V.: Pour régler verticalement la position de l'OSD. ▲: déplacer l'OSD vers le haut, ▼: déplacer l'OSD vers le bas.

Interruption OSD (OSD Time Out): Pour désactiver automatiquement l'affichage d'écran (OSD) après une durée prédéfinie.

Arrière-plan OSD (OSD Background): Vous permet d'activer ou de désactiver l'arrière-plan à l'écran.

Rappel de mémoire (Memory Recall) : Pour rétablir les paramètres d'usine pour les contrôleurs vidéo et/ou audio. Appuyez sur le bouton² pour sélectionner l'option de menu de Rappel Mémoire.

Informations techniques

Panneau LCD	20"(20.1" Viewable Image Size) TFT
Gestion de Courant	Energy Star compliant VESA DPMS compatible < 1 W
Résolution Affichable	WSXGA 1680 x 1050 max. Fréquence Verticale maximale de 60Hz.
Dimension des Pixels	0.258 x 0.258 mm
Couleur de l'affichage LCD	16.7 M
Inclination	0°~20°
Région d'affichage Actif	433.44mm x 270.9 mm
Température	Operating: 0°C ~ +40°C Storage: -20°C ~ + 60°C
Conformité	cULus, CE, FCC-B, Energy Star,ISO 13406-2
Alimentation	Input Voltage AC100-240 V
* Haut-parleur(facultatif)	1W x 2
Support des modes minutage	720 x 400 @ 70 Hz 640 x 480 @ 60, 67, 75 Hz 800 x 600 @ 56, 60, 72, 75 Hz 832 x 624 @ 75 Hz 1024 x 768 @ 60, 70, 75 Hz 1152 x 864 @ 75 Hz 1280 x 960 @ 60 Hz 1280 x 768 @ 60, 75 Hz 1280 x 1024 @ 60,75 Hz 1440 x 900 @ 60,75 Hz 1680 x 1050 @ 60 Hz

Avertissement : Ne régler pas la carte graphique de votre ordinateur en dépassant ces taux de rafraîchissement maximaux. Si vous le faites, cela va irrémédiablement déterminer votre moniteur.

Remarque : Les spécifications du produit peuvent être modifiées sans avertissement.

Soins

• Évitez d'exposer le moniteur directement à la lumière du soleil ou à une autre source de chaleur. Placez votre moniteur détourné du soleil pour éviter des reflets.
• Placez votre moniteur dans un emplacement bien ventilé.
• Ne mettez pas d'objet lourd sur le moniteur. Veillez à ce que votre moniteur soit installé dans un endroit sec et propre.
• Gardez votre moniteur loin d’aimants, moteurs, transformateurs, haut-parleurs et de sets de télévision.

Conseils de sécurité

• Si de la fumée, un bruit anormal ou une odeur sort de votre moniteur, éteignez immédiatement le courant et appelez ce centre d'entretien.
• N'enlevez jamais le panneau arrêté de la caisse du moniteur. L'unité d'affichage à l'intérieur contient des parties sous haut voltage qui peuvent causer des chocs électriques à des corps humains.
• N'essayez jamais de réparer le moniteur vous-même. Appelez toujours votre centre d'entretien ou un technicien spécialisé pour faire les réparations.

Pas d'alimentation

• Contrôlez que le courant alternatif soit bien connecté à l'adaptateur de courant et que le cordon alimentaire soit bien connecté au moniteur.
• Connectez un autre appareil électrique à la prise murale pour vérifier qu'elle émet bien le voltage souhaité.
• Vérifiez que tous les câbles soient bien installés.

Allumé mais pas d'affichage à l'écran

• Vérifiez que le câble vidéo, fourni avec le moniteur, soit bien solidement fixé au port de sortie du signal vidéo, situé à l'arrière de l'ordinateur. Sinon, fixez-le convenablement.
• Ajustez la clarté.

Couleurs incorrectes ou anormales

• Si une des couleurs manque (rouge, vert, bleu), contrôlez le câble vidéo pour vous assurer qu'il soit bien correctement connecté. Des broches desserrées ou cassées peuvent créer une connexion incorrecte.
• Connectez le moniteur à un autre ordinateur.
