MODE D'EMPLOI

490000 GENERAL ELECTRIC

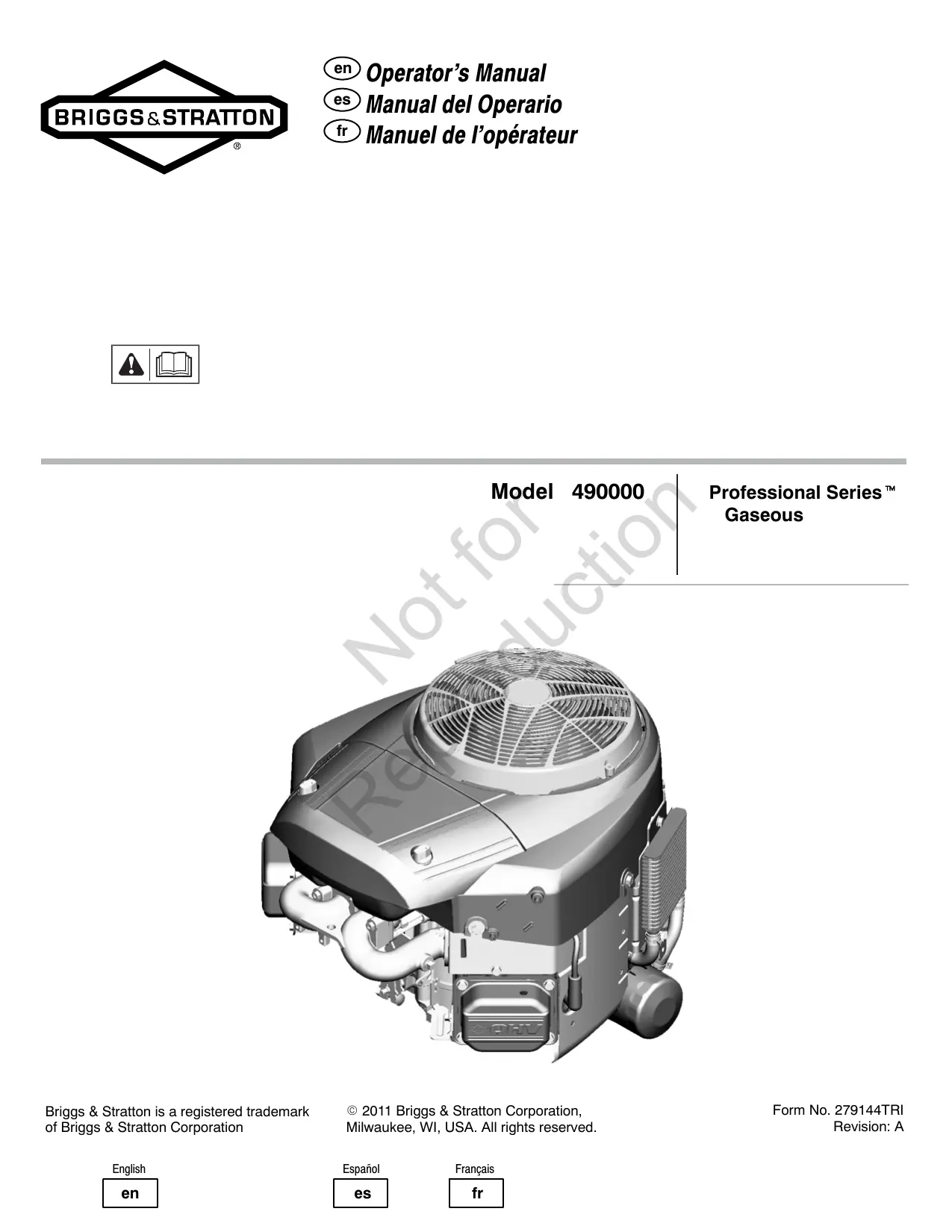

Operator’s Manual Manual del Operario Manuel de l’opérateur

Informations générales

Ce manuel contient des informations concernant la sécurité visant à attirer l’attention des usagers sur les dangers et les risques associés aux moteurs. Il contient aussi des instructions d’utilisation et d’entretien appropriées à ce moteur. Briggs & Stratton Corporation ne sachant pas forcément sur quel équipement ce moteur est monté, il est important de lire et de comprendre ces instructions ainsi que celles concernant l’équipement utilisé. Conserver ces instructions originales pour un usage ultérieur. Pour obtenir des pièces de rechange ou une assistance technique, reporter ici les numéros de Modèle, Type et Code du moteur ainsi que la date d’achat. Ces numéros sont situés sur le moteur (voir la page Caractéristiqueset commandes).

AVERTISSEMENT Certains composés de ce produit et de ses accessoires contiennent des produits chimiques connus dans l’État de Californie pour provoquer des cancers et des troubles de la procréation. Se laver les mains après chaque manipulation.

AVERTISSEMENT Les gaz d’échappement de ce moteur contiennent des substances chimiques pouvant causer des cancers, des malformations fœtales ou d’autres problèmes de fécondation.

JJ/MM/AAAA Modèle de moteur:

AVERTISSEMENT Briggs & Stratton n’approuve pas et n’autorise pas l’utilisation de ces moteurs sur les véhicules tout-terrain à 3 roues, les motocyclettes, les karts de loisir, les aéroplanes ou les véhicules destinés à être utilisés en compétition. L’utilisation de ces moteurs pour ces applications peut entraîner des dommages matériels, des lésions graves (y compris la paralysie) ou la mort.

La puissance théorique brute pour chaque modèle de moteur à essence est indiquée conformément à la norme J1940 (procédure de calcul de la puissance et du couple des petits moteurs) de la SAE (Society of Automotive Engineers) et les performances théoriques ont été obtenues et corrigées selon SAE J1995 (révision 2002-05). Les valeurs de couple sont définies à 3060 tr/min et les valeurs de puissance sont définies à

3600 tr/min. Les valeurs nettes de puissance sont établies avec l’échappement et le filtre à air installés tandis que les valeurs brutes de puissance sont définies sans ces accessoires. La puissance brute réelle du moteur sera supérieure à la puissance nette et est influencée notamment par les conditions ambiantes de fonctionnement et les variations d’un moteur à l’autre. Compte tenu de la grande variété de machines sur lesquelles nos moteurs sont utilisés, il se peut que le moteur à essence ne développe pas sa puissance brute théorique une fois qu’il est monté sur une machine particulière. Cette différence s’explique par un grand nombre de facteurs, tels que (liste non limitative), les accessoires (filtre à air, échappement, admission, refroidissement, carburateur, pompe à essence, etc.), les limites d’utilisation, les conditions ambiantes d’utilisation (température, humidité, altitude) et les variations d’un moteur à l’autre. Pour des raisons de fabrication et de capacité limitées, Briggs & Stratton est susceptible de remplacer un moteur par une version plus puissante pour ces moteurs de série.

AVIS: Ce moteur a été expédié par Briggs & Stratton sans huile. Avant de le démarrer, s’assurer d’avoir fait le plein d’huile selon les instructions de ce manuel. Si le moteur est démarré sans huile, il sera endommagé irrémédiablement et ne sera pas couvert par la garantie.

AVERTISSEMENT Le combustible et ses vapeurs sont extrêmement inflammables et explosifs.

Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort.

Sécurité de l’utilisateur

 Remplir le réservoir de carburant à l’extérieur ou dans un local extrêmement bien ventilé.  Contrôler que les durites, le réservoir, le bouchon et les raccords de carburant ne présentent ni fissures ni fuites. Remplacer si nécessaire.

Produits chimiques dangereux

Lors de l’utilisation de l’équipement

 Ne pas démarrer ou faire fonctionner un moteur sans filtre à air ou avec le filtre à air enlevé (le cas échéant).

Pour transporter l’équipement

 Pour les moteurs à gaz naturel/GPL, transporter avec le cylindre de carburant vide, le robinet fermé ou le réservoir débranché.

Pour démarrer le moteur

 S’assurer que la bougie, le bouchon du réservoir de carburant et le filtre à air sont le cas échéant montés et solidement fixés.  Ne pas faire tourner le moteur avec la bougie enlevée.

Pour stocker du carburant ou l’équipement avec un réservoir plein

 Les ranger loin des chaudières, cuisinières, chauffe-eau ou tout autre appareil comportant une veilleuse ou une source susceptible de produire une étincelle, car ils pourraient enflammer les vapeurs de carburant.

AVERTISSEMENT Engelures

Le démarrage du moteur produit des étincelles.

Les étincelles peuvent enflammer les gaz inflammables à proximité. Ceci pourrait provoquer une explosion ou un incendie. 

Le symbole d’alerte de sécurité est utilisé pour identifier des informations sur des risques qui peuvent entraîner des blessures. Un mot (DANGER, AVERTISSEMENT,

ATTENTION) est utilisé avec le symbole d’alerte pour indiquer le risque de blessure. En outre, un signal de danger peut être utilisé pour représenter le type de risque.

S’il y a une fuite de gaz naturel ou de GPL à proximité, ne pas démarrer le moteur.

Ne pas utiliser de liquides de démarrage sous pression car leurs vapeurs sont inflammables.

DANGER indique un risque qui, s’il n’est pas éliminé, entraînera la mort ou des blessures très graves.

AVERTISSEMENT AVERTISSEMENT indique un risque qui, s’il n’est pas éliminé, pourrait entraîner la mort ou des blessures très graves.

ATTENTION indique un risque qui, s’il n’est pas éliminé, pourrait entraîner des blessures mineures ou légères.

Les moteurs produisent du monoxyde de carbone, qui est un gaz toxique inodore et invisible.

L’inhalation de monoxyde de carbone peut provoquer des nausées, un évanouissement et entraîner la mort. Démarrer et faire fonctionner le moteur à l’extérieur. Ne pas démarrer ou faire fonctionner le moteur dans un local fermé, même si les portes et les fenêtres sont ouvertes.

AVIS indique une situation qui pourrait endommager l’appareil.

AVERTISSEMENT La rétraction rapide de la corde de lanceur (retour brutal) tirera votre main et votre bras vers le moteur beaucoup plus vite que vous ne pourrez les laisser partir.

Ceci pourrait entraîner des fêlures, des fractures, des ecchymoses ou des foulures. Pour démarrer le moteur, tirer lentement sur la corde jusqu’à sentir une résistance et tirer alors rapidement afin d’éviter l’effet de rétraction. Retirer tout équipement extérieur/charge avant de démarrer le moteur. Les composants directement couplés à l’équipement, tels que lames, turbines, poulies, engrenages, etc. sans que cette liste soit limitative, devront être fermement arrimés.

Les combustibles gazeux sont extrêmement inflammables et forment facilement un mélange air-vapeur explosif à la température ambiante.

AVERTISSEMENT AVERTISSEMENT Les pièces en rotation peuvent toucher ou saisir les mains, les pieds, les cheveux, les vêtements ou les accessoires.

Le résultat peut en être une amputation ou une lacération grave.

Porter des lunettes de protection pour faire des réparations.

Le contact du gaz liquéfié sur la peau ou les yeux peut provoquer des engelures.

Ne faire fonctionner l’équipement qu’avec les protections en place.

Ne pas approcher les mains ou les pieds des pièces en mouvement. Attacher les cheveux longs et retirer les bijoux. Ne pas porter de vêtements amples, de ceintures larges pendantes ou tout vêtement pouvant être saisi.

Un moteur en marche produit de la chaleur. Les pièces du moteur, et plus particulièrement le silencieux, deviennent extrêmement chaudes.

Les toucher peut provoquer des brûlures sévères. Les débris combustibles comme les feuilles, l’herbe, les broussailles peuvent s’enflammer. Laisser le silencieux, le cylindre du moteur et les ailettes refroidir avant de les toucher. Retirer les débris accumulés autour du silencieux et du cylindre. La Section 4442 du California Public Resource Code (Code des ressources publiques de Californie) interdit l’utilisation ou le fonctionnement du moteur dans des espaces recouverts de forêts, de broussailles ou d’herbe sauf si le système d’échappement est équipé d’un pare-étincelles, tel que défini dans la Section 4442, en bon état de fonctionnement. D’autres états ou juridictions fédérales peuvent appliquer des lois similaires. Contacter le fabricant, le distributeur ou le fournisseur d’origine de l’équipement pour obtenir un pare-étincelles conçu pour le système d’échappement installé sur ce moteur.

AVERTISSEMENT Un «détendeur» enlevé ou ne fonctionnant pas, peut provoquer une explosion ou un incendie.

L’installation, les réglages et les réparations doivent être effectués par un technicien qualifié.

Vérifier régulièrement les Durits d’alimentation pour s’assurer qu’elles sont en bon état. Remplacer les composants endommagés ou présentant des fuites.

AVERTISSEMENT AVERTISSEMENT

Ne pas démarrer le moteur.

Ne pas manipuler d’interrupteur électrique. Ne pas utiliser de téléphone à proximité. Évacuer la zone. Prendre contact avec la compagnie du gaz ou avec les pompiers.

Ne pas faire fonctionner l’équipement si le «détendeur» a été enlevé ou ne fonctionne pas.

R Une étincelle accidentelle peut provoquer un incendie ou un choc

électrique. Un démarrage accidentel peut causer un étranglement, l’amputation ou la lacération d’un membre. Risque d’incendie

Avant d’effectuer des réglages ou des réparations

 Débrancher le fil de bougie et l’attacher à bonne distance de la bougie.  Débrancher le câble Négatif de la batterie (seulement pour les moteurs à démarrage électrique).  N’utiliser que les outils corrects.  Ne pas modifier les ressorts du régulateur, les tringles et autres pièces pour augmenter le régime du moteur.  Les pièces de rechange doivent être strictement identiques et être installées dans la même position que les pièces d’origine. Des pièces autres risquent de ne pas fonctionner aussi bien, d’endommager l’unité et d’entraîner des blessures.  Ne pas taper sur le volant moteur avec un marteau ou un objet dur cela pourrait entraîner une rupture ultérieure du volant pendant que le moteur fonctionne. Contrôle de l’étincelle  Utiliser un contrôleur homologué.  Ne pas contrôler l’étincelle avec la bougie retirée.

BRIGGSandSTRATTON.COM Caractéristiques et commandes

Si le niveau d’huile est situé au-dessous du repère ADD, verser de l’huile jusqu’au repère FULL. Démarrer le moteur et vérifier que la pression est correcte avant de continuer.

Comparer l’illustration 1 avec le moteur pour se familiariser avec l’emplacement des différents composants et commandes.

Si le niveau d’huile est situé entre les repères ADD et FULL, ne pas démarrer le moteur.

Contacter un Réparateur Agréé Briggs & Stratton pour corriger le problème de pression de l’huile.

Identification du moteur

Recommandations concernant le carburant

AVERTISSEMENT G. Filtre à huile

Démarreur électrique

Un «détendeur» enlevé ou ne fonctionnant pas, peut provoquer une explosion ou un incendie.

Capacité d’huile (voir la section Spécifications)

Le carburant doit répondre aux critères suivants:

 Utiliser un carburant récent, propre, sans humidité ni particules solides. Le fait d’utiliser des carburants qui ne correspondent pas aux spécifications requises peut entraîner des problèmes de performances.  Pour les moteurs qui sont réglés pour fonctionner au GPL, la qualité recommandée est HD5 GPL. La composition recommandée pour ce carburant doit permettre de disposer d’une énergie minimale de 18Kcal/m3, d’une concentration maximale de propylène de 5%, de butane et de gaz lourd de 2,5% et d’une concentration minimale de propane de 90%. Les moteurs NG et LPG sont certifiés pour fonctionner avec du gaz naturel ou du gaz propane liquéfié. Le système de contrôle des émissions pour ce moteur est EM (Modifications du moteur).

Recommandations concernant l’huile

Nous recommandons l’utilisation des huiles certifiées par la garantie Briggs & Stratton pour obtenir les meilleures performances. D’autres huiles détergentes sont acceptables si elles sont classées SF, SG, SH, SJ ou supérieur. Ne pas utiliser d’additifs pour huile.

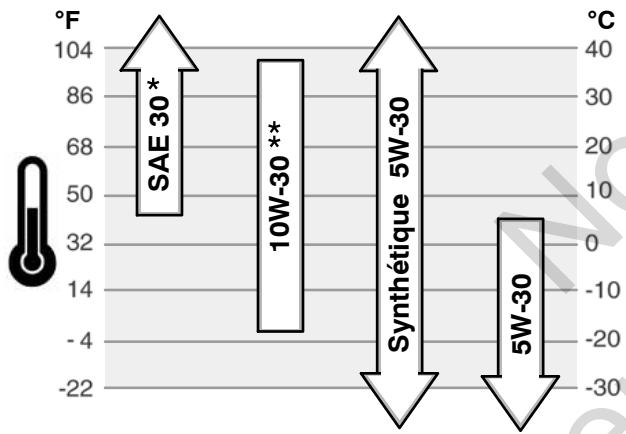

La température extérieure détermine la viscosité de l’huile. Utiliser le tableau pour sélectionner la viscosité qui correspond à la gamme de température attendue.

°F Ne pas faire fonctionner l’équipement si le «détendeur» a été enlevé ou ne fonctionne pas.

°C Démarrage du moteur

Lire les instructions fournies par le constructeur de l’équipement sur le plein de gaz naturel ou de GPL.

AVERTISSEMENT Le combustible et ses vapeurs sont extrêmement inflammables et explosifs.

Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort.

Pour démarrer le moteur

 S’assurer que la bougie, le bouchon du réservoir de carburant et le filtre à air sont le cas échéant montés et solidement fixés.  Ne pas faire tourner le moteur avec la bougie enlevée.

L’emploi d’huile SAE 30 au-dessous de 4°C rend le démarrage difficile.

L’utilisation d’une huile 10W-30 à des températures supérieures à 27°C entraînera une consommation d’huile supérieure à la normale. Vérifier le niveau d’huile plus souvent.

Vérification/Plein d’huile - Figure 2

AVERTISSEMENT Avant de vérifier ou de faire le plein d’huile

 Mettre le moteur de niveau.  Nettoyer le pourtour de l’orifice de remplissage de tout débris. 1. Sortir la jauge (A) et nettoyer avec un chiffon propre (Figure 2). 2. Mettre la jauge et la serrer.

3. Sortir la jauge et vérifier le niveau d’huile. Il doit se situer sur la marque FULL (B).

4. S’il est plus bas, verser doucement de l’huile dans l’orifice de remplissage du moteur (C). Ne pas trop remplir. Après avoir ajouté de l’huile, attendre une minute et revérifier le niveau d’huile.

Les moteurs produisent du monoxyde de carbone, qui est un gaz toxique inodore et invisible.

L’inhalation de monoxyde de carbone peut provoquer des nausées, un évanouissement et entraîner la mort. Démarrer et faire fonctionner le moteur à l’extérieur. Ne pas démarrer ou faire fonctionner le moteur dans un local fermé, même si les portes et les fenêtres sont ouvertes.

AVIS: Ce moteur a été expédié par Briggs & Stratton sans huile. Avant de le démarrer, s’assurer d’avoir fait le plein d’huile selon les instructions de ce manuel. Si le moteur est démarré sans huile, il sera endommagé irrémédiablement et ne sera pas couvert par la garantie.

Remarque: ne pas ajouter d’huile au niveau de la vidange d’huile rapide (L, Figure 1)

(le cas échéant). 5. Remettre la jauge et la serrer.

1. Vérifier le niveau d’huile. Voir la section Vérification/Plein d’huile.

2. Voir le manuel de l’équipement pour la procédure de démarrage.

Si la pression de l’huile est trop basse, un contacteur de pression (le cas échéant) arrête le moteur ou active un dispositif sonore sur l’équipement. Dans ce cas, arrêter le moteur et vérifier le niveau d’huile avec la jauge.

Voir le manuel de l’équipement pour la procédure d’arrêt.

Nous recommandons de voir un Réparateur Agréé Briggs & Stratton pour tout l’entretien de votre moteur et l’acquisition de pièces. AVIS: Tous les composants de ce moteur doivent rester à leur place d’origine pour que le moteur fonctionne correctement.

Remarque: Dans certains pays, la législation impose l’emploi de bougies à résistance pour supprimer les parasites de l’allumage. Si ce moteur était équipé d’une bougie avec résistance, utiliser le même type de bougie lors de son remplacement.

Inspecter le silencieux et le pare-étincelles

AVERTISSEMENT Contrôle des émissions

L’entretien, le remplacement ou la réparation des dispositifs et des systèmes decontrôle des émissions gazeuses peut être effectué par tout établissement ou individu spécialisé dans la réparation des moteurs autres que les moteurs automobiles. Néanmoins, pour que les réparations soient prises en charge par Briggs & Stratton au titre de la garantie, l’intervention doit être effectuée par un Réparateur Agréé. Voir la garantie des émissions.

AVERTISSEMENT Contrôle de l’étincelle

 Utiliser un contrôleur homologué.  Ne pas contrôler l’étincelle avec la bougie retirée.

R Vérifier le niveau d’huile du moteur.

Nettoyer le filtre à air *

Vidanger l’huile moteur Remplacer le filtre à huile (le cas échéant) Vérifier le silencieux/pare-étincelles (le cas échéant)

Remplacer le filtre à air

Remplacer les bougies Nettoyer le système de refroidissement par air * Vérifier le jeu de la soupape. Ajuster si besoin.

Changement d’huile - Figure 4

Toutes les 100 heures ou une fois par an

AVERTISSEMENT: Les pièces de rechange doivent être strictement identiques et être installées dans la même position que les pièces d’origine. Des pièces autres risquent de ne pas fonctionner aussi bien, d’endommager l’unité et d’entraîner des blessures.

1. Quand le moteur est arrêté mais encore chaud, débrancher le fil de bougie (A) et l’éloigner de la bougie (Figure 4).

Toutes les 8 heures ou chaque jour

Retirer les débris accumulés autour du silencieux et du cylindre. Inspecter le silencieux à la recherche de fissures, de corrosion ou autre dommage. Enlever le pare-étincelles, le cas échéant, et inspecter s’il est endommagé ou obstrué par des dépôts de carbone. En présence de pièces endommagées, les remplacer avant toute utilisation.

Après les 5 premières heures

Les pièces du système d’échappement sont installées par le fabricant de l’équipement.

Pour obtenir des informations spécifiques à la maintenance et au remplacement, contacter le fabricant.

L’huile usagée est un produit dangereux. S’en débarrasser correctement. Ne pas la jeter avec les ordures ménagères. Vérifier le lieu de collecte/ou de recyclage avec les autorités locales, le centre de services ou le vendeur.

Toutes les 50 heures ou une fois par an

Laisser le silencieux, le cylindre du moteur et les ailettes refroidir avant de les toucher.

Retirer les débris accumulés autour du silencieux et du cylindre. La Section 4442 du California Public Resource Code (Code des ressources publiques de Californie) interdit l’utilisation ou le fonctionnement du moteur dans des espaces recouverts de forêts, de broussailles ou d’herbe sauf si le système d’échappement est équipé d’un pare-étincelles, tel que défini dans la Section 4442, en bon état de fonctionnement. D’autres états ou juridictions fédérales peuvent appliquer des lois similaires. Contacter le fabricant, le distributeur ou le fournisseur d’origine de l’équipement pour obtenir un pare-étincelles conçu pour le système d’échappement installé sur ce moteur.

Avant d’effectuer des réglages ou des réparations :

 Débrancher le fil de bougie et l’attacher à bonne distance de la bougie.  Débrancher le câble Négatif de la batterie (seulement pour les moteurs à démarrage électrique).  N’utiliser que les outils corrects.  Ne pas modifier les ressorts du régulateur, les tringles et autres pièces pour augmenter le régime du moteur.  Les pièces de rechange doivent être strictement identiques et être installées dans la même position que les pièces d’origine. Des pièces autres risquent de ne pas fonctionner aussi bien, d’endommager l’unité et d’entraîner des blessures.  Ne pas taper sur le volant moteur avec un marteau ou un objet dur cela pourrait entraîner une rupture ultérieure du volant pendant que le moteur fonctionne.

Une étincelle accidentelle peut provoquer un incendie ou un choc

électrique. Un démarrage accidentel peut causer un étranglement, l’amputation ou la lacération d’un membre. Risque d’incendie

Un moteur en marche produit de la chaleur. Les pièces du moteur, et plus particulièrement le silencieux, deviennent extrêmement chaudes.

Les toucher peut provoquer des brûlures sévères. Les débris combustibles comme les feuilles, l’herbe, les broussailles peuvent s’enflammer.

Remplacer le filtre à air

Remplacer les bougies Nettoyer le système de refroidissement par air * Nettoyer plus souvent dans des conditions d’utilisation en atmosphère poussiéreuse ou chargée de débris aériens.

Bouchon de vidange standard

1. Retirer le bouchon de vidange d’huile (B). Vidanger l’huile du moteur dans un récipient approuvé. Remarque: chacun des bouchons de vidange illustrés ci-après peut être monté sur ce moteur.

2. Quand l’huile a été vidangée, remettre le bouchon de vidange. Le serrer.

Vidange d’huile rapide optionnelle 1. Dévisser et retirer le bouchon de vidange (H). Abaisser soigneusement la vidange rapide (I) dans un conteneur homologué (J). 2. Quand toute l’huile a été vidangée, remettre le bouchon de vidange.

Changer le filtre à huile (le cas échéant)

Pour connaître les intervalles de maintenance, se reporter au Tableau d’entretien. 1. Vidanger l’huile du moteur. Voir la section Vidange de l’huile. 2. Enlever le filtre à huile (C) et le jeter correctement. Voir Figure 5. 3. Avant d’installer le nouveau filtre à huile, lubrifier légèrement le joint du filtre avec de l’huile neuve. 4. Installer le filtre à huile à la main jusqu’à ce que le joint soit au contact de l’adaptateur du filtre puis visser le filtre de 1/2 à 3/4 tours.

Remplacement de la bougie - Figure 3

5. Ajouter de l’huile. Voir la section Faire le plein d’huile.

Vérifier l’écartement des électrodes (A, Figure 3) avec une jauge à fil (B). Le cas

échéant, régler l’écartement. Remettre la bougie et la serrer au couple recommandé. Pour régler l’écartement et trouver le couple de serrage, voir la section Spécifications.

7. Arrêter le moteur et vérifier le niveau d’huile. Il doit être sur FULL sur la jauge.

6. Démarrer puis faire tourner le moteur. Lorsque le moteur chauffe, détecter les

éventuelles fuites d’huile.

BRIGGSandSTRATTON.COM Faire le plein d’huile

Besoin d’aide? Aller sur BRIGGSandSTRATTON.COM ou appeler au 1-800-233-3723.

Mettre le moteur de niveau.

Nettoyer le pourtour de l’orifice de remplissage de tout débris. Voir la capacité en huile dans la section Spécifications. Sortir la jauge (D) et nettoyer avec un chiffon propre (Figure 4). Verser doucement l’huile dans l’orifice de remplissage (E). Ne pas trop remplir. Après avoir fait le plein d’huile, attendre une minute et revérifier le niveau d’huile. 3. Installer et serrer la jauge. 4. Sortir la jauge et vérifier le niveau d’huile. Il doit se situer sur FULL (F). 5. Installer et serrer la jauge.

Spécifications du moteur

Entretien du filtre à air - Figure 6

AVERTISSEMENT Le combustible et ses vapeurs sont extrêmement inflammables et explosifs. Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort. 

Ne pas démarrer ou faire fonctionner un moteur sans filtre à air ou avec le filtre

à air enlevé (le cas échéant).

62 -- 64 oz (1,8 -- 1,9 l)

Écartement des électrodes

Couple de serrage de la bougie

Jeu de soupape d’admission

Jeu de soupape d’échappement

Pièces d’entretien courant n

Laisser le silencieux, le cylindre du moteur et les ailettes refroidir avant de les toucher.

Retirer les débris accumulés autour du silencieux et du cylindre.

R AVIS: Ne pas utiliser d’eau pour nettoyer le moteur. L’eau peut contaminer le système d’alimentation en essence. Utiliser une brosse ou un chiffon sec pour nettoyer le moteur.

Ce moteur est refroidi par air. De la poussière ou des débris peuvent affecter le débit d’air et faire chauffer le moteur, ce qui réduit ses performances et sa durée de vie. Utiliser une brosse ou un chiffon sec pour enlever les débris du protège-doigts/grille de volant (A). Nettoyer les biellettes, les ressorts et les commandes (B). Ne pas laisser les débris combustibles s’accumuler autour et derrière le silencieux d’échappement (Figure 7). Vérifier que les ailettes du refroidisseur d’huile (C) sont exemptes de saletés et de débris.

* La puissance du moteur décroît de 3,5% par 300 mètres d’altitude au-dessus du niveau de la mer et de 1% par 5,6 C au-delà de 25 C. Le moteur fonctionne normalement jusqu’à 15 d’inclinaison. Voir le manuel d’utilisation de l’équipement pour les limites autorisées de fonctionnement en pente.

Un moteur en marche produit de la chaleur. Les pièces du moteur, et plus particulièrement le silencieux, deviennent extrêmement chaudes.

Les toucher peut provoquer des brûlures sévères. Les débris combustibles comme les feuilles, l’herbe, les broussailles peuvent s’enflammer.

Nettoyage du système de refroidissement par air - Figure 7

Spécifications de réglage *

AVIS: Ne pas utiliser d’air comprimé ni de solvant pour nettoyer le filtre à air. L’air comprimé peut endommager le filtre, les solvants le dissoudre.

1. Déposer le couvercle (A, Figure 6). 2. Pour déposer le filtre (B), soulever son extrémité. 3. Pour le nettoyer, le tapoter doucement contre une surface dure. Si le filtre est excessivement encrassé, le remplacer par un neuf. 4. Installer le filtre sur l’embase du moteur (C) et l’enfoncer jusqu’à ce qu’il soit bien en place. 5. Installer le couvercle.

AVERTISSEMENT Modèle

Bougie en platine longue durée

n Nous recommandons de confier tout l’entretien du moteur et de ses pièces à un

Réparateur Agréé Briggs & Stratton.

AVERTISSEMENT Le combustible et ses vapeurs sont extrêmement inflammables et explosifs.

Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort. Pour stocker du carburant ou l’équipement avec un réservoir plein  Les ranger loin des chaudières, cuisinières, chauffe-eau ou tout autre appareil comportant une veilleuse ou une source susceptible de produire une étincelle, car ils pourraient enflammer les vapeurs de carburant. Huile moteur Pendant que le moteur est encore chaud, changer l’huile du moteur. Voir la section Changement d’huile.

GARANTIE LIMITÉE Briggs & Stratton remplacera ou réparera gratuitement toute(s) pièce(s) du moteur présentant un défaut de matière ou de fabrication ou les deux. Tous les frais de transport du produit destiné à être remplacé ou réparé au titre de la présente garantie restent à charge de l’acheteur. Cette garantie est applicable pendant la période et aux conditions prévues dans le présent document. Pour toute intervention sous garantie, cherchez le Réparateur Agréé Briggs & Stratton le plus proche dans la liste des Réparateurs sur notre site Internet BRIGGSandSTRATTON.COM ou en consultant les Pages Jaunes.

Il n’existe aucune autre garantie expresse. Les garanties implicites, y compris celles de la valeur marchande et d’adaptation à un objectif particulier, sont limitées à un an à partir de la date d’achat ou à la période légale admise. Toute autre garantie implicite est exclue. Notre responsabilité pour les dégâts provoqués par l’équipement ou les dommages-intérêts accessoires est exclue dans la limite des exclusions autorisées par la loi. Certains pays ou États n’autorisent pas la limitation de la durée de la garantie implicite et certains pays ou États n’autorisent pas l’exclusion ou la limitation des dégâts provoqués ou consécutifs à un accident, ce qui fait que les limitation et exclusion ci-dessus peuvent ne pas s’appliquer à vous. Cette garantie vous donne des droits légaux et vous pouvez bénéficier d’autres droits qui peuvent varier d’un pays à l’autre ou d’un État à l’autre.

Marque/Type de produit

Extended Life Seriest; I/C®; Intekt I/C®; Intekt Pro; Commercial Turf Seriest

Professional Seriest avec chemise en fonte Dura-Boret; 850 Seriest avec chemise en fonte Dura-Boret; Snow Series MAXt avec chemise en fonte Dura-Boret Tous les autres moteurs Briggs & Stratton avec chemise en fonte Dura-Boret

Tous les autres moteurs Briggs & Stratton

J Ces conditions sont nos conditions de garantie standard. Néanmoins, dans certains cas, nos produits peuvent bénéficier d’une couverture supplémentaire qui n’était pas déterminée au moment de la publication. Pour consulter les conditions de garantie actuelles de votre moteur, rendez-vous sur BRIGGSandSTRATTON.COM ou contactez le Réparateur Agréé Briggs & Stratton.

Y Groupes électrogènes stationnaires: 2ans de garantie en usage privé. Pas de garantie en usage professionnel. Les équipements utilisés pour une alimentation principale en remplacement du réseau public d’électricité ne sont pas couverts par la présente garantie. Les moteurs utilisés en compétition ou avec un but d’exploitation commerciale ou de location ne sont pas garantis.

J Vanguard installés sur les groupes électrogènes stationnaires: 2ans de garantie en usage privé, pas de garantie en usage professionnel. Vanguard installés sur des véhicules utilitaires: 2ans de garantie en usage privé, 2ans de garantie en usage professionnel. Vanguard 3cylindres refroidis à eau: consulter l’application de la garantie sur les moteurs Briggs & Stratton 3/LC.

La période de garantie débute à la date d’achat par l’acheteur particulier initial ou l’utilisateur professionnel final et continue pendant la période indiquée dans le tableau ci-dessus.

«Usage privé» signifie utilisation pour l’entretien de sa résidence personnelle par un acheteur particulier. «Usage commercial» couvre toutes les autres utilisations, y compris dans un but commercial, de rentabilité ou de location. Dès qu’un moteur a servi à un usage commercial, il sera considéré comme moteur à usage commercial dans le cadre de la présente garantie.

R Pour tous les équipements fabriqués par Briggs & Stratton, l’enregistrement de la garantie n’est pas obligatoire pour qu’elle prenne effet. Conservez le reçu comme preuve d’achat. Si, lors d’une demande d’intervention sous garantie, la date initiale d’achat ne peut être fournie, la date de fabrication du produit sert de référence pour déterminer la période de garantie.

3 Les fuites de carburateur, l’obstruction des Durits d’alimentation, le gommage des Au sujet de la garantie soupapes ou autres dommages provoqués par une essence contaminée ou trop vieille. Briggs & Stratton se fera un plaisir d’effectuer une réparation en garantie tout en 4 Les pièces qui seraient rayées ou cassées du fait du fonctionnement du moteur déplorant les inconvénients qu’elle peut vous occasionner. Tout Réparateur Agréé peut avec un manque d’huile ou d’une huile polluée, ou encore d’un indice de viscosité effectuer des réparations en garantie. La plupart des réparations en garantie sont de l’huile inadéquat (vérifier et refaire le niveau quand c’est nécessaire et vidanger effectuées sans discussion mais il peut arriver que la demande de réparation en garantie aux périodes recommandées). Le dispositif OIL GARD peut ne pas couper un soit injustifiée. moteur en marche. Le moteur peut être endommagé si le niveau d’huile n’est pas Si le client n’est pas d’accord avec la décision d’un Réparateur Agréé, une enquête sera maintenu régulièrement. effectuée afin de déterminer si la garantie peut être appliquée. Demandez au Réparateur 5 La réparation ou le réglage de pièces ou d’un groupe de pièces associées tels que Agréé de soumettre tous les faits au Grossiste ou à l’usine pour examen. Si le Grossiste les embrayages, transmissions, commandes à distance, etc., qui ne sont pas ou l’usine décide que la demande est justifiée, les articles reconnus défectueux seront fabriqués par Briggs & Stratton. intégralement remboursés au client. Afin d’éviter tout malentendu entre les propriétaires de moteurs et les Réparateurs Agréés Briggs & Stratton, nous indiquons ci-après 6 Les dommages ou l’usure de pièces provoqués par la pénétration de poussière due quelques-unes des causes de défaillance des moteurs pour lesquelles le remplacement au manque d’entretien ou au mauvais montage du filtre à air ou à l’emploi d’un ou la réparation n’est pas couvert par la garantie. élément ou d’une cartouche de filtre à air non d’origine. Aux intervalles Usure normale: Les moteurs, comme tous les dispositifs mécanisés, nécessitent un entretien régulier et le remplacement des pièces d’usure pour fonctionner correctement. Cette garantie ne couvre pas la réparation de pièces ou d’équipements usés par un usage normal. La garantie ne s’applique pas quand la défaillance du moteur est due à un abus, un manque d’entretien courant, l’expédition, la manutention, l’entreposage ou une mauvaise installation. Il en va de même si le numéro de série du moteur a été éliminé ou que le moteur a été modifié ou trafiqué. Entretien inadéquat: La longévité d’un moteur dépend des conditions dans lesquelles il est utilisé et de l’entretien qu’il reçoit. Certaines applications, comme les motoculteurs, les pompes et les tondeuses, sont souvent utilisées dans un environnement poussiéreux ou sale, ce qui peut être la cause d’une usure pouvant paraître prématurée. Une telle usure, lorsqu’elle est consécutive à l’entrée de poussière, sable ou autre produit abrasif à cause d’un mauvais entretien, n’est pas couverte par la garantie. Cette garantie couvre uniquement les pièces défectueuses et/ou la main-d’œuvre et pas le remplacement ou le remboursement de l’équipement sur lequel est monté le moteur. La garantie ne s’applique pas non plus aux réparations dues à: 1

Des problèmes provoqués par l’emploi de pièces non d’origine Briggs &

Les commandes de l’équipement ou les dispositifs qui empêchent le démarrage, perturbent le fonctionnement du moteur ou abrègent sa durée de vie. (Contactez le fabricant de l’équipement.)

recommandés, nettoyer et/ou remplacer le filtre comme indiqué dans le manuel d’utilisation.

Les pièces endommagées suite à un surrégime ou une surchauffe provoqués par l’obstruction des ailettes de refroidissement et de la zone du volant par des débris d’herbe ou de la poussière ou par l’utilisation du moteur dans un local fermé insuffisamment ventilé. Nettoyer les débris aux intervalles recommandés comme indiqué dans le manuel d’utilisation.

Le bris de pièces du moteur ou de l’équipement dû à des vibrations excessives résultant d’un serrage insuffisant des boulons de fixation du moteur, d’une lame ou d’une turbine desserrée ou mal équilibrée, d’une mauvaise adaptation de l’équipement sur le vilebrequin du moteur, d’un surrégime ou d’une mauvaise utilisation.

Vilebrequin faussé ou cassé suite au choc de la lame d’une tondeuse rotative sur un corps dur, ou d’une courroie trapézoïdale trop tendue.

10 Réglage ou mise au point normale du moteur.

Les interventions sous garantie ne sont effectuées que par les Réparateurs Agréés par Briggs & Stratton Corporation. Recherchez-les dans la liste des Réparateurs sur notre site Internet BRIGGSandSTRATTON.COM ou en consultant les Pages Jaunes.

BRIGGSandSTRATTON.COM Déclaration de garantie du système de contrôle des émissions de l’État de Californie, de l’U.S. EPA et de Briggs & Stratton Corporation Droits et obligations du propriétaire au titre de la garantie

Responsabilités du propriétaire au titre de la garantie:

Le California Air Resources Board (CARB), l’U.S. EPA et Briggs & Stratton (B&S) ont le plaisir de vous expliquer la garantie du système de contrôle des émissions pour votre moteur/équipement fabriqué 2011--2012. En Californie, les petits moteurs à usage non routier et les gros moteurs à explosion d’un litre ou moins, neufs, doivent être conçus, fabriqués et équipés pour répondre aux normes sévères anti-effet de serre de l’État. B&S doit garantir le système de contrôle des émissions de votre moteur/équipement pendant les durées indiquées ci-après, en supposant que le moteur ou l’équipement n’ait pas fait l’objet d’abus, de négligence ou d’un mauvais entretien.

Le système de contrôle des émissions peut comprendre des pièces comme le carburateur ou le système d’injection de carburant, le réservoir de carburant, le système d’allumage et le convertisseur catalytique. Des durites, des courroies, des connecteurs, des capteurs et d’autres assemblages impliqués dans les émissions peuvent aussi en faire partie. Si la condition de garantie est remplie, B&S réparera gratuitement votre moteur/équipement y compris le diagnostic, les pièces et la main-d’œuvre.

Couverture de la garantie du fabricant:

En tant que propriétaire d’un moteur/équipement, vous êtes responsable de l’entretien nécessaire indiqué dans le manuel d’utilisation. B&S recommande de conserver toutes les factures de maintenance de votre moteur/équipement mais

B&S ne peut renier la garantie uniquement à cause de l’absence de factures ou parce que tous les entretiens n’ont pas été effectués en temps prévu. En tant que propriétaire d’un moteur/équipement, vous devez néanmoins savoir que B&S peut refuser d’appliquer la garantie si la défectuosité de votre moteur/équipement ou d’une partie de celui-ci est due à un abus, une négligence, un entretien non correct ou des modifications non approuvées. Vous avez la responsabilité de confier votre moteur/équipement à un centre de distribution, un Réparateur Agréé ou toute entité équivalente de B&S, selon la solution applicable, dès que le problème apparaît. Les réparations effectuées sous garantie doivent l’être en un temps raisonnable qui ne doit pas excéder trente (30) jours. Si vous avez des questions concernant vos droits et vos responsabilités au titre de la garantie, contactez B&S au (414) 259-5262.

Les petits moteurs à usage non routier et les gros moteurs à explosion d’un litre ou moins sont garantis pendant une période de deux (2) ans. Si une pièce liée aux

émissions de votre moteur/équipement est défectueuse, Briggs & Stratton la réparera ou la remplacera.

Dispositions de la garantie du système de contrôle des émissions de Briggs & Stratton

 Raccords et assemblages Durée de la couverture Pendant une période de deux (2) ans à compter de la date de l’achat initial, B&S garantit à l’acheteur initial et à chaque acheteur suivant que le moteur est conçu, fabriqué et équipé de manière à être en conformité avec toutes les réglementations applicables adoptées par l’Air Resources Board, qu’il est exempt de tout défaut de matière ou de construction susceptible d’entraîner la défaillance d’une pièce garantie et qu’il est matériellement identique en tous points au moteur décrit dans la demande de certification du fabricant. La période de garantie démarre à la date de l’achat initial du moteur.

Suivent les dispositions particulières de la couverture de la garantie du système de contrôle des émissions. Elles viennent en complément de la garantie des moteurs B&S pour les moteurs non réglementés qui se trouve dans le manuel d’utilisation.

La garantie sur les pièces liées aux émissions est comme suit: 1. Pièces relatives au contrôle des émissions garanties La couverture au titre de cette garantie ne s’étend qu’aux pièces énumérées  Toute pièce garantie dont le remplacement n’est pas prévu dans le cadre de la ci-dessous (celles du système de contrôle des émissions) dans la mesure où ces maintenance obligatoire indiquée dans le manuel d’utilisation fourni est garantie pièces étaient présentes dans le moteur au moment de l’achat. pendant la période susmentionnée. Si cette pièce se révélait être défectueuse a. Système de dosage du carburant au cours de la période de garantie, elle serait réparée ou remplacée par B&S sans aucun frais pour le propriétaire. La pièce ainsi réparée ou remplacée sera  Système d’enrichissement pour démarrages à froid (starter) garantie pour la période restante.  Carburateur et pièces internes  Toute pièce garantie dont seule une inspection régulière est prévue dans le  Pompe à carburant manuel d’utilisation fourni est garantie pendant la période susmentionnée. La  Durit et raccords de carburant, colliers pièce réparée ou remplacée dans le cadre de la garantie sera garantie pour la  Réservoir de carburant, bouchon et câble d’attache période restante.  Réservoir à charbon activé  Toute pièce garantie dont le remplacement est prévu dans le cadre de la b. Système d’admission d’air maintenance obligatoire indiquée dans le manuel d’utilisation fourni est garantie  Filtre à air pendant la période précédant le premier remplacement prévu de cette pièce. Si  Collecteur d’admission cette pièce se révélait être défectueuse avant le premier remplacement prévu,  Conduite de vidange et de mise à l’air elle serait réparée ou remplacée par B&S sans aucun frais pour le propriétaire. c. Système d’allumage La pièce ainsi réparée ou remplacée sera garantie pour la période restante précédant le premier remplacement prévu de ladite pièce.  Bougie(s)  Système d’allumage par volant magnétique  Les pièces ajoutées ou modifiées qui ne sont pas exemptées par l’Air Resources Board ne peuvent être utilisées. L’utilisation par le propriétaire de d. Système catalytique pièces ajoutées ou modifiées non exemptées sera un motif de rejet de toute  Convertisseur catalytique réclamation. Le fabricant ne peut en aucun cas être tenu de garantir les  Collecteur d’échappement défaillances de pièces garanties dues à l’utilisation de pièces non exemptées  Système d’injection d’air ou soupape d’impulsion ajoutées ou modifiées. e. Pièces diverses utilisées dans les systèmes ci-dessus 3. Couverture des conséquences  Soupapes et contacteurs de dépression, de température, de position et de La présente couverture s’étend à la défaillance de tout composant du moteur due à la défaillance d’une pièce liée aux émissions garantie. Réclamations et exclusions de garantie Les réclamations sous garantie seront présentées selon les dispositions de la police de garantie des moteurs de B&S. La garantie ne couvre pas les défaillances de pièces liées aux émissions qui ne sont pas des pièces B&S d’origine ou les défaillances de pièces qui ont fait l’objet d’abus, de négligence ou d’un mauvais entretien ainsi qu’indiqué dans la police de garantie des moteurs de B&S. B&S n’est pas tenu de couvrir la garantie des défaillances des pièces liées aux émissions dues à l’utilisation de pièces rajoutées ou modifiées.

Consultez les informations sur la période de durabilité des émissions et l’indice d’air sur l’étiquette d’émissions du petit moteur à usage non routier

Les moteurs qui sont certifiés conformes à la norme d’émissions relatives aux petits moteurs à usage non routier du California Air Resources Board (CARB) doivent afficher l’information concernant la période de durabilité des émissions et l’indice d’air. Cette information est indiquée sur les étiquettes apposées sur les moteurs par Briggs & Stratton. L’étiquette du moteur indique les informations de certification. La période de durabilité des émissions indique le nombre d’heures d’utilisation normale pour lequel le moteur est certifié conforme aux normes d’émissions sous réserve d’un entretien approprié tel qu’indiqué dans le manuel d’utilisation et d’entretien. Les catégories suivantes sont utilisées: Modéré: le moteur est certifié conforme pour 125 heures d’utilisation normale. Intermédiaire: le moteur est certifié conforme pour 250 heures d’utilisation normale. Étendu: le moteur est certifié conforme pour 500 heures d’utilisation normale. Par exemple, une tondeuse à conducteur marchant classique est utilisée 20 à 25 heures par an. Par conséquent, la période de durabilité des émissions d’un moteur de catégorie intermédiaire équivaudrait à une douzaine d’années.

Les moteurs Briggs & Stratton sont certifiés conformes aux normes environnementales d’émissions de la United States Environmental Protection Agency (U.S. EPA) Phase 2.

Pour les moteurs certifiés Phase 2, la période de conformité d’émissions mentionnée sur les étiquettes indique le nombre d’heures d’utilisation pour lequel le moteur est en conformité avec les normes fédérales. Pour les moteurs de cylindrée inférieure à 225cm3. Catégorie C = 125heures, catégorie B = 250heures et catégorie A = 500heures. Pour les moteurs de plus de 225 cm3. Catégorie C = 250 heures, catégorie B = 500 heures et catégorie A = 1000 heures.
