Type de produit	Amplificateur stéréo intégré
Caractéristiques techniques principales	Amplification de classe AB, puissance de 100 W par canal sous 8 ohms
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	430 mm x 100 mm x 360 mm
Poids	9,5 kg
Compatibilités	Compatible avec la plupart des enceintes passives
Fonctions principales	Contrôle du volume, réglage des basses et aigus, entrées pour sources audio multiples
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée, consulter un technicien agréé pour les réparations
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable et bien ventilée
Informations générales utiles	Vérifier les spécifications des enceintes avant de les connecter pour éviter les dommages

FOIRE AUX QUESTIONS - RA-985BX ROTEL

Pourquoi mon ROTEL RA-985BX ne s'allume-t-il pas ?

Vérifiez si l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Le son est distordu ou de mauvaise qualité, que faire ?

Vérifiez les connexions des câbles de haut-parleurs et assurez-vous qu'ils sont solidement branchés. Essayez de changer de source audio pour voir si le problème persiste.

Puis-je utiliser le ROTEL RA-985BX avec des haut-parleurs de faible impédance ?

Le ROTEL RA-985BX est conçu pour fonctionner avec des haut-parleurs ayant une impédance d'au moins 4 ohms. L'utilisation de haut-parleurs de faible impédance peut endommager l'appareil.

Comment régler les niveaux de basses et d'aigus ?

Utilisez les commandes de tonalité situées sur le panneau avant de l'appareil pour ajuster les niveaux de basses et d'aigus selon vos préférences.

Mon ROTEL RA-985BX chauffe-t-il trop, est-ce normal ?

Un certain échauffement est normal lors de l'utilisation. Assurez-vous que l'appareil est bien ventilé et qu'il y a suffisamment d'espace autour de lui pour éviter une surchauffe.

Comment connecter un appareil externe au ROTEL RA-985BX ?

Utilisez les entrées RCA à l'arrière de l'appareil pour brancher des sources externes comme un lecteur CD ou un tourne-disque. Assurez-vous de sélectionner la bonne source sur le panneau avant.

Que faire si le télécommande ne fonctionne pas ?

Vérifiez si les piles de la télécommande sont chargées. Si le problème persiste, essayez de réinitialiser la télécommande ou de consulter le manuel d'utilisation pour d'autres solutions.

Mon ROTEL RA-985BX fait un bruit de grésillement, que dois-je faire ?

Vérifiez les connexions des câbles et assurez-vous qu'il n'y a pas de faux contacts. Essayez également de débrancher d'autres appareils électroniques qui pourraient causer des interférences.

MODE D'EMPLOI RA-985BX ROTEL

Manuel d'utilisation

Branchements pour fonctionnement en pièce secondé Zone 2

Il n'y a à l'intérieur aucune pièce susceptible d'être modifiée par l'utilisateur. Adressez-vous impérativement à une personne qualifiée.

Attention :

Prenez garde à ce qu'aucun objet ou liquide ne tombe à l'intérieur de l'appareil par ses orifices de ventilation ; si l'appareil est exposé à l'humidité ou si un objet tombe à l'intérieur, couper immédiatement l'alimentation secteur de tous les appareils. Débrancher l'appareil des autres maillons, et adressez-vous immédiatement et uniquement à une personne qualifiée et agréée.

Lisez les instructions - Tous les conseils de sécurité et d'installation doivent être lus avant de faire fonctionner l'appareil. Conservez soigneusement ce livre - Vous devez pouvoir le consulter à nouveau pour de futures références.

Respectez tous les conseils - Tous les conseils de sécurité doivent être soigneusement respectés. Suivez les instructions - Respectez les procédures d'installation et de fonctionnement indiquées dans ce manuel.

Entretien - L'appareil doit être nettoyé uniquement selon les recommandations de son constructeur.

Ventilation - L'appareil doit être placé de telle manière que sa propre ventilation puisse fonctionner. Par exemple, il ne doit pas être posé sur un fauteuil, un canapé, une couverture ou toute autre surface susceptible de boucher ses ouïes d'aération; ou placé dans un meuble empêchant la bonne circulation d'air jusqu'à des orifices d'aération.

Chaleur - Cet appareil doit être placé loin de toute source de chaleur, tels que radiateurs, chaudières, bouches de chauffage ou d'autres appareils (y compris amplificateurs de puissance) produisant de la chaleur.

Cet appareil doit être branché sur une prise d'alimentation secteur, d'une tension et d'un type conformes à ceux qui sont indiqués sur la face arrière de l'appareil.

Brancher l'appareil uniquement grâce au cordon secteur fourni, ou à un modèle équivalent. Ne pas tenter de modifier ou changer la prise. Notamment, ne pas tenter de supprimer la prise de terre si celle-ci est présente. Ne pas utiliser de cordon rallonge.

Prendre garde à ce que ce cordon d'alimentation ne soit pas pinçé, écrasé ou détérioré sur tout son trajet, à ce qu'il ne soit pas mis en contact avec une source de chaleur. Vérifier soignement la bonne qualité des contacts, à l'arrière de l'appareil comme dans la prise murale.

Si l'appareil ne doit pas être utilisé une longue période, la prise secteur sera débranchée.

Service après vente - L'appareil doit être immédiatement débranché, puis éventuellement retourné au service après-vente agréé dans les cas suivants :

• Le cordon secteur ou la prise ont été endommagés.
• Un objet est tombé, ou du liquide a coulé à l'intérieur de l'appareil. L'appareil a été exposé à la pluie.
• L'appareil ne fonctionne pas normalement, ou ses performances sont anormalement limitées. L'appareil est tombé, ou le coffret est endommagé.

Placer l'appareil sur une surface plane, solide et rigide. Ne jamais placer l'appareil sur une surface ou un support mobile pouvant basculer.

Sommaire

(les numéros cerclés renvoient aux illustrations)

Au sujet de Rotel 14

Pour démarrer 14

Quelques précautions 14 Positionnement 14 Câbles 15

Alimentation secteur et mise sous tension 15

Prise d'alimentation secteur 24 15 Interrupteur de mise sous tension/veille 1 et indicateur 2 15 Prises de renvoi secteur 23 15

Branchements des signaux en entrée 15 15

Branchements pour enregistrement 16 16

Branchements pour fonctionnement en Zone 2 17 16

Cavaliers de séparation préampli/ampli de puissance 18 16

Prise de télécommande enregistrée 19 16

Extension du capteur de la télécommande 20 16

Enceintes acoustiques 21 et 22 16

Choix des enceintes 17 Choix de la section du câble d'enceintes 17 Polarité et mise en phase 17 Branchement des enceintes 17

Commandes de la face avant 17

Contrôle de volume 10 17 Contrôle de balance 11 Mise hors service des correcteurs de timbre 9 17 Contrôles de grave 7 et d'aigu 8 17 Sélecteur d'enceintes acoustiques 17 Sélecteur de source en écoute Listening 14 17 Sélecteur de source en enregistrement 12 18 Prise casque (6) 18 Capteur de télécommande 4 18

Fonctionnement de la zone secondaire 2 18

Touche Rec/Zone 28 et Indicateur Zone 13 18 Touches de sélection de la source 27 18 Touches de réglage volume Zone 31

Télécommande RR-927 19

Réprogramming 19

Autres fonctions de la télécommande 19

Touches mise sous tension/veille 25 19 Touche silence Mute 26 19 Touches de commande du tuner 29 19 Touches numériques d'accès direct 30 19 Touches de commande du volume 32 19 Touches de commande du magnétocassette 35 20 Touches de commande du processeur sonore Surround 34 20 Touches de commande du lecteur de CD 33 20

Circuit de protection 3 20

Problèmes de fonctionnement 20

L'indicateur « Standby/Power » ne s'allume pas 20 Remplacement du fusible 20 Pas de son 20 L'indicateur de protection s'allume 20

Spécifications 52

Au sujet de rotel

C'est une famille de passionnés de musique qui a fondé Rotel, il y a maintenant plus de trente ans. Pendant toutes ces années, leur passion ne s'est jamais émoussée et tous les membres de la famille se sont toujours battus pour fabriquer des appareils représentant un exceptionnel rapport musicalité-prix, suivis en cela par tous les employés.

Les ingénieurs travaillent toujours en équipe réduite, écoutant et peaufinant soigneusement chaque appareil pour qu'il corresponde parfaitement à leurs standards musicaux. Ils sont libres de désirer n'importe quels composants dans le monde entier, uniquement en fonction de leur qualité. C'est ainsi que vous trouvez dans les appareils Rotel des condensateurs britanniques ou allemands, des transistors japonais ou américains, tandis que tous les transformateurs toriques sont directement fabriqués dans une usine Rotel.

L'excellente réputation sociale des appareils Rotel a été saluée par la plupart des magazines spécialisés ; ils ont reçu d'innombrables récompenses, et sont choisis par de nombreux journalistes critiques du monde entier, parmi les plus célèbres, ceux qui écoutent de la musique quotidiennement. Leurs commentaires restent immuables : Rotel propose toujours des millions à la fois musicaux, fiables et abordables.

Mais plus que tout, Rotel vous remercie pour l'achat de cet appareil, et souhaite qu'il vous apporte de nombreuses heures de musique.

Pour démarrer

Merci d'avoir acheter cet amplificateur stéreo intégré Rotel RA985BX. Il a été spécialement concu pour vous fournir des heures et des heures de plaisir musical en tant que cœur de votre chaine haute-fidélité.

Le RA-985BX est un amplificateur intégré très complet, de très haute performance. Les différents aspects de sa conception ont été réalisés de manière à reproduire toute la dynamique comme les plus subtiles nuances de la musique. Le RA-985BX est entre autres équipé d'une alimentation entièrement régulée, utilisant un transformateur torique spécifique fabriqué pour Rotel et des condensateurs « slit-foil » également uniques en leur genre. La faible impédance de cette alimentation assure une énorme réserve de puissance, capable de faire face aux exigences les plus élevées. Cette conception est évidemment plus coûteuse, mais elle est essentielle pour le respect de la musique.

Les circuits imprimés possèdent des pistes parfaitement symétriques. Elles préservent ainsi parfaitement l'intégrité « temporelle » de la musique. Les composants utilisés sont par exemple des résistances à film métallique et des condensateurs au polystyrène ou polypropylène sur tous les points critiques du trajet du signal. Les plus infimes détails ont été analysés avec soin, afin que rien ne vienne détruire l'exceptionnelle musicalité de cet amplificateur.

De plus, le RA-985BX intègre plusieurs caractéristiques qui rendent son utilisation particulièrement aisée et ajoutent à sa souplesse d'intégration dans le système. Une télécommande complète permet de commander aussi des maillons complémentaires d'origine Rotel : tuner, magnétocassette, lecteur de CD. Une prise d'entrée/sortie du signal infrarouge est également disponible. Celle-ci, en association avec la norme de pilotage Video Link™ de la marque Xantech™, permet de prévoir la réception et le renvoi d'autres signaux susceptibles de commander de très différents accessoires (vendus séparément). Des cavaliers accessibles permettent aussi de désolidariser les sections préamplificatrice et amplificatrice de puissance. La fonction Zone 2 permet, avec un second amplificateur de puissance et une seconde paire d'enceintes acoustiques, de sonoriser une seconde pièce de l'appartement ou de la maison de manière indépendante (source différente).

Les principales fonctions du RA-985BX sont faciles à comprendre et à utiliser. Elles ne diffèrent en rien de celles d'une chaîne haute-fidélité traditionnelle. Branchez simplement les sources et écoutez!

Quelques précautions

Veuillez tirer ce manuel d'utilisation très soigneusement. Il vous donne toutes les informations nécessaires aux branchements et au fonctionnement du RA-985BX. Si vous vous posez encore des questions, n'hésitez pas à contacter immédiatement votre revendeur agréé Rotel.

Conservez soigneusement l'emballage du RA-985BX. Il constitue le meilleur et le plus sûr moyen pour le transport futur de votre nouvel appareil.

Remplissez et renvoyez la carte de garantie. Conservez la facture de votre appareil : c'est la première preuve de votre propriété et de la date réelle d'achat.

Disposition

Comme tous les appareils traitant des signaux relativement faibles, le RA-985BX est sensible à son environnement immédiat. Par exemple, ne le posez pas sur un amplificateur de puissance!

Le RA-985BX dégage un peu de chaleur pendant son fonctionnement, ce qui est normal. Ne posez donc pas d'autres objets sur lui. Ne bloquez pas ses ouïes supérieures de refroidissement. Il doit y avoir environ 10 cm de dégagement au-dessus de lui pour permettre le bon fonctionnement de sa ventilation.

N'oubliez pas non plus, lors de son installation, qu'il s'agit d'un appareil relativement lourd. L'étagère ou le support utilisés doivent être suffisamment robustes et rigides : dans ce domaine, le sens commun s'applique. Nous vous recommandons d'ailleurs, à ce sujet, d'acquérir un de ces meubles spécifiques conçus pour les chaînes haute-fidélité. Notre revendeur vous donnera toutes les informations nécessaires à ce sujet.

Vérifiez que les câbles d'alimentation secteur d'une part, les câbles de modulation analogue d'autre part, et enfin les câbles transportant un signal numérique soient bien éloignés les uns des autres. Cela pour éviter toute interférence susceptible de générer des bruits parasites. N'utiliser que des câbles de très bonne qualité, soigneusement blindés. Notre revendeur agréé Rotel est en mesure de vous donner tous les conseils nécessaires quant au besoin de câbles de très bonne qualité.

Prise d'alimentation secteur 24

Compte tenu de la puissance qu’il peut délivrer, l’amplificateur RA-985BX peut demander un courant très élevé et ainsi être particulièrement exigeant vis-à-vis de votre installation électrique. C’est pourquoi nous vous conseillons très vivement de ne le brancher que directement, dans une prise murale munie de deux broches. N’utilisez pas de câble rallonge. Une prise multiple peut être utilisée, mais seulement si elle possède la capacité en courant (ampères) demandée par le RA-985BX et les autres appareils branchés dessus.

NOTE: Ne branchez pas d'amplificateur de puissance sur les prises de renssei secteur en face arrière du RA-985BX. Un tel amplificateur demande en effet plus de courant que ne peuvent en fournir ces prises.

Votre RA-985BX a été configuré en usine pour la tension d'alimentation secteur du pays pour lequel il est prévu (115 ou 230 volts, fréquence 50 ou 60 Hz). Cette valeur est indiquée sur une étiquette, en face arrière.

NOTE: si vous devez déménager dans un autre pays, il est possible de modifier l'alimentation du RA-985BX. Ne tentez pas d'effectuer cette transformation vous-même. Elle nécessite une intervention interne représentant des risques d'électrocution si certaines précautions ne sont pas respectées. Consultez directement un revendeur/agréé Rotel pour connaître la procédure à suivre.

Si vous vous absentez pendant une longue période (un mois ou plus), nous vous conseillons de débrancher la prise murale d'alimentation.

Interrupteur de mise sous tension/veille (standby) 1 et indicateur 2

La diode Power Indicator, sous la touche repérée Standby (mise en veille), reste toujours allumée lorsque le RA-985BX est branché dans sa prise murale. Lorsque la touche repérée Power/Standby est pressée, la diode du bouton de volume s'allume à son tour. Une nouvelle pression sur cette touche remet le RA-985BX en mode de veille Standby, et la diode du bouton de volume s'éteint.

Prises de renvoi secteur 23

Deux prises d'alimentation secteur de renvoi sont disponibles en face arrière du RA-985BX (suivant pays). Elles permettent d'alimenter deux sources en bénéficiant de la mise hors/sous tension couplée avec la touche STANDBY du RA-985BX.

Note: NE JAMAIS UTILISER CES PRISES pour alimenter un amplificateur de puissance, ou tout autre appareil représentant une consommation électrique supérieure ou égale à 100 watts. Si vous utilisez un RA-985BX prévu pour le marché américain et donc doté de ces prises, sachez que la nouvelle norme européenne interdit normalement leur utilisation.

Voir la figure 1 pour les branchements

Le RA-985BX possède des prises au standard Cinch-RCA, standard le plus communément répandu sur les appareils haute-fidélité.

Note : Pour éviter tout bruit parasite susceptible d'endommager les enceintes acoustiques, assurez-vous que tout le système est éteint avant d'effectuer le moindre branchement.

Toutes les entrées du RA-985BX sont des entrées niveau Ligne. Elles sont donc conçues pour brancher des sources telles qu'un lecteur de CD, un magnétocassette, un tuner, etc. Si vous désirez utiliser une platine tourne-disque, un préampli phono externe est nécessaire. Rotel propose le modèle référence RQ-970BX.

Les canaux gauche et droit sont clairement repérés et doivent être branchés sur les canaux correspondants des sources. Les prises du canal gauche sont blanches et les prises du canal droit rouges. N'utilisez que des câbles de liaison de très haute qualité. Demandez conseil à votre revendeur agréé Rotel.

Voir la figure 2 pour les branchements concernant l'enregistrement

Les entrées et sorties Tape 1 et Tape 2 peuvent être branchées sur les prises correspondantes d'entrée et de sortie de n'importe quel enregistreur analogique (magnétophone à bandes, magnétocassette, etc.)

Lorsque vous branchez un tel appareil sur le RA-985BX, n'oubliez pas que les sorties du magnétophone doivent être branchées sur les entrées du RA-985BX, et les sorties du RA-985BX sur les entrées du magnétophone. Respectez aussi la gauche et la droite, comme sur toutes les autres sources. N'utilisez que des câbles d'excellente qualité pour éviter toute perte d'information musicale.

Note : normalement, le signal envoyé sur les sorties Enregistrement est sélectionné à partir du sélectable d'enregistrement Record (12). Cependant, si les fonctions Zone 2 sont utilisées, ce sélectable d'enregistrement Record devient le sélectable de source écoutée en zone 2.

Voir la figure 3 pour les branchements concernant la zone d'écoute « 2

Cette sortie (utilisée avec un amplificateur de puissance et des enceintes acoustiques supplémentaires) permet d'utiliser le RA985BX dans une seconde pièce de votre habitation. Vous pouvez écouter soit la même source, soit une source différente de celle de la pièce principale. Lire plus loin le paragraphe consacré au fonctionnement de la Zone 2.

Cavaliers de séparation préampli/amplificateur de puissance 18

Ces connecteurs, repérés « Pre Out » (sortie préampli) et « Main In » (entrée ampli de puissance), sont normalement reliés par des cavaliers (jumpers) en métal. Ces prises, une fois les cavaliers ôtés, permettent d'insérer n'importe quel processeur sonore. Il suffit de tirer sur les cavaliers pour les retirer. Reliez les entrées du processeur aux prises « Pre Out », et les sorties du processeur aux prises « Main In ».

Une des utilisations les plus courantes de cette fonction consiste à insérer un processeur Surround. On utilise alors la section amplificatrice de puissance du RA-985BX pour les enceintes principales avant, les autres enceintes étant alimentées par des amplificateurs de puissance externes.

Prise de télécommande enregistreur 19

Certains magnétocassettes Rotel peuvent être pilotés par la télécommande RR-927 qui est livrée avec le RA-985BX. Pour utiliser cette possibilité, brancher un câble avec prise de type DIN 8 broches entre la prise « Cassette Remote » à l’arrière du RA-985BX et la prise correspondante à l’arrière du magnétocassette. Les signaux de la télécommande RR-927 transitent alors par le récepteur IR du RA-985BX, puis sont envoyés par le câble vers le magnétocassette.

Extension du capteur de la télécommande 20

Ces prises, utilisées en association avec des capteurs et répétiteurs infrarouge Video Link™ de la marque Xantech™ (vendus séparément) permettent au RA-985BX de recueillir des signaux de commande infrarouge et de les renvoyer vers les maillons concernés. Contactez votre revendeur agréé Rotel pour de plus amples informations.

Video Link™ et Xantech™ sont des marques déposées de Xantech Corporation

Enceintes acoustiques 21 et 22

Le RA-985BX possède deux prises de branchement par canal, pour deux paires d'enceintes acoustiques, repérées « A » et « B ». Le sélecteur d'enceintes en face avant permet de les choisir, l'une, l'autre ou les deux simultanément.

Choix des enceintes

L'impédance nominale de chaque enceinte branchée sur le RA-985BX doit être d'au moins 4 ohms, et de 8 ohms si l’on désire utiliser deux paires d’enceintes acoustiques en même temps. En effet, lorsqu’un amplificateur alimente plus d’une enceinte en parallèle, l’impédance résultante est divisée par deux. Par exemple, deux enceintes, de 8 ohms chacune, branchées simultanément sur le même canal donnent une impédance de 4 ohms, vue par l’amplificateur. Si vous branchez deux enceintes sur le même canal, choisissez des modèles d’impédance nominale 8 ohms, car celle-ci descend en pratique souvent au-dessous de cette valeur. Cela dit, seules quelques rares enceintes acoustiques risquent de poser problème avec le RA-985BX. En cas de doute, consultez votre revendeur agréé Rotel.

Choix de la section du câble d'enceintes

Utilisez du câble deux conducteurs isolé pour relier le RA-985BX aux enceintes. La taille et la qualité du câble peuvent avoir de l'influence sur les performances musicales. Un câble standard fonctionnera, mais il peut partager des limitations quant à la dynamique réellement reproduite ou à la qualité du grave, surtout sur de grandes longueurs. En général, un câble de plus fort diamètre entraîne une amélioration du son. Pour des performances optimales, penchez-vous sur l'offre en termes de câbles de très haute qualité. Notre revendeur agréé Rotel est en mesure de vous renseigner efficacement à ce sujet.

Polarité et mise en phase

La polarité – autrement dit l'orientation correcte du « + » et du « - » pour chaque branchement entre l'amplificateur et le RA-985BX, et entre le RA-985BX et les enceintes acoustiques doit être respectée pour toutes les enceintes, afin que celles-ci soient toutes en phase. Si la phase d'une seule enceinte est inversée, il en résulte un manque de grave sensible et une dégradation importante de l'image stéréophonique. Tous les câbles sont repérés afin que vous puissiez identifier clairement leurs deux conducteurs. Soit les câbles sont différents (un cuivré, un argenté), soit la gaine est de couleur différente (filet de couleur), soit elle est gravée. Assurez-vous que vous repérez bien le conducteur repéré pour toutes les liaisons, et que vous respectez parfaitement la phase sur toutes les enceintes acoustiques, par rapport à l'entrée.

Branchement des enceintes

Le RA-985BX est équipé de deux paires de bornes vissantes repérées par leur code de couleur noir (-) et rouge (+). Elles peuvent être utilisées pour brancher soit deux enceintes par canal, soit une enceinte en bicâblage.

Ces prises repérées SPEAKER CONNECTORS acceptent indifféremment du câble nu, des cosses ou fourches spéciales, ou encore des fiches banane (sauf en Europe, où les nouvelles normes CE l'interdisent).

Tirez le câble depuis le RA-985BX vers les enceintes acoustiques. Prévoyez suffisamment de longueur pour qu’il ne subisse aucune contrainte sur toute sa longueur et que vous puissiez déplacer les éléments sans qu’il soit tendu (accès aux prises de l’amplificateur).

Si vous utilisez des fourches, insérez-les à fond dans le logement offert par les prises et serrez fermement. Si vous utilisez du fil nu, dénudez tous les câbles sur une longueur suffisante, et torsadez les brins de chaque conducteur de telle manière qu'aucun brin ne puisse venir en contact avec un autre d'un autre conducteur (court-circuit). Selon la taille des torsades, insérez-les dans les trous centraux des prises ou entourez-les autour des axes de celles-ci (sens des aiguilles d'une montre). Dans tous les cas, serrez fermement à la main les bornes vissantes.

NOTE: Vérifiez bien qu'il n'y ait aucun brin qui vienne en contact avec des brins ou la prise adjacente.

Commande de volume 10

La commande VOLUME permet de régler le niveau sonore sur les deux canaux en même temps. Une rotation dans le sens des aiguilles d'une montre augmente le volume, et le diminue dans le sens inverse des aiguilles d'une montre.

Contrôle de balance 11

Tourné dans le sens des aiguilles d'une montre, ce bouton augmente le niveau sur le canal droit, et inversement pour le canal gauche.

Mise hors service des correcteurs de timbre 9

Lorsque cette fonction est placée sur « On », les correcteurs de timbre grave et aigu peuvent être utilisés pour régler le son. Lorsqu'elle est placée sur « Off », les correcteurs de timbre sont complètement désolidarisés du trajet du signal. Laissez-la dans cette position si vous ne désirez pas utiliser les correcteurs de timbre, afin de conserver le signal le plus pur possible.

Contrôles de grave 7 et aigu 8

Les correcteurs de grave BASS et d'aigu TREBLE permettent de régler respectivement le grave et l'aigu du signal envoyé en sortie. Une rotation dans le sens des aiguilles d'une montre augmente le niveau à ces fréquences, respectivement.

Sélecteur d'enceintes acoustiques 5

Cette touche permet de mettre en ou hors service les sorties vers les enceintes acoustiques. Une pression sur la touche met le son sur les enceintes, une seconde pression le coupe complètement (par exemple pour n'écouter qu'au casque).

Sélecteur de source en écoute listening 14

Ce sélecteur Listening permet de sélectionner directement l'entrée que l'on désire écouter. La source est également envoyée sur la sortie « Pre Out » des cavaliers précédemment décrits.

Sélecteur de source en enregistrement recording

Ce sélecteur Recording permet de sélectionner directement l'entrée que l'on désire enregistrer. Lorsque vous n'effectuez pas d'enregistrement, laissez-le sur la position « Off » afin d'éliminer les risques d'interférences avec les autres maillons du système.

Le fait de disposer de sélecteurs séparés pour l'enregistrement et l'écoute ajoute une grande flexibilité à l'utilisation du RA-985BX. Vous pouvez par exemple écouter un CD pendant que vous enregistrez une émission de radio, ou l'inverse.

Si vous souhaitez copier (fonction « Dub », en anglais) un enregistrement d'un enregistreur à un autre, la source sélectionnée en lecture doit être branchée sur l'entrée repérée « Tape 1 ». Le sélecteur d'enregistrement Recording sera placé sur la position Tape 1, et l'appareil effectuant l'enregistrement sera branché sur les prises repérées Tape 2.

Note: Lorsque la fonction Zone 2 proposée par le RA-985BX est réellement utilisée, le sélection d'enregistrement Recording devient le sélection de la source d'écoute pour cette zone 2. Vous ne pouvez alors pas enregistrer tant que cette fonction Zone 2 est utilisée.

Prise casque 6

Cette prise est de type Jack 6,35 mm stéréo. Utiliser un adaptateur pour des prises jack plus petites (3,5 mm). Pour couper les enceintes, il faut utiliser le sélecteur d'enceintes : le fait d'enforcer une prise casque ne les coupe pas automatiquement. Placez ce sélecteur sur « Off »

Capteur de télécommande 4

Ce capteur reçoit les signaux infrarouges en provenance de la télécommande. Il ne doit pas être obstrué (câbles ou accessoires). Évitez aussi de l'exposer à une lumière trop forte. En cas de mauvais fonctionnement de la télécommande, n'oubliez pas de vérifier l'état des piles de celle-ci.

Fonctionnement de la zone secondaire 2

Voir figure 3 et la section consacrée aux branchements de la Zone 2 pour les informations complémentaires consacrées à l'utilisation de cette fonction.

Note : Toutes les fonctions de la zone 2 « Second Zone » sont contrôlées par la télécommande RR-927. Reportez-vous au paragraphe consacré à cette télécommande pour de plus amples informations.

Touche rec/zone 28 et indicateur zone 13

Pour activer la fonction Zone 2, pressez la touche « Rec/ Zone ». L'indicateur « Second Zone » s'allume. Le sélecteur d'enregistrement s'utilise alors comme le sélecteur de source écoutée en zone 2. Pressez de nouveau sur la touche « Rec/ Zone » pour retourner au fonctionnement normal de ce sélecteur. L'indicateur s'éteint.

Touches de sélection de la source 27

Lorsque la fonction Zone 2 est active, les touches de sélection de source fonctionnent pour cette Zone 2.

Touches de réglage volume zone 31

Les touches repérées « » contrôlent le niveau sonore en zone 2. Le bouton de gauche diminue le volume, celui de droite l'augmente.

Les touches A, B, C et D sont utilisées pour programmer la télécommande. Voir le paragraphe suivant.

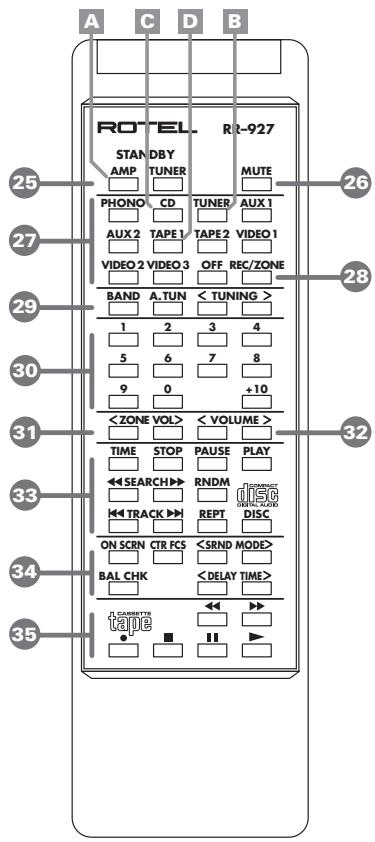

Télécommande RR-927

En plus des fonctions concernant la Zone 2, la télécommande RR-927 reprend la majorité des commandes présentes en face avant du RA-985BX. Elle est également capable de piloter tous les appareils Rotel télécommandables de la série 900. Selon les appareils que vous possédez, il peut être nécessaire de reprogrammer la RR-927 avec un nouveau « code » en utilisant la procédure décrite dans le paragraphe ci-dessous. La RR-927 est préréglée en usine pour piloter les appareils suivants :

Amplificateur (code A2) : RA-985BX, RA-945, RC-995

Tuner (code B1) : RTC-940AX, RX-950AX, RT-940AX

Lecteur de CD (code C1) : RCD-970BX, RCD-975

Magnétocassette (code D1): RD-960BX

Pour reprogrammer la RR-927 afin qu'elle fonctionne avec un maillon autre que ceux de la liste précédente, appuyez simultanément sur la touche repérée par une des lettres suivantes et le chiffre qui lui est associé.

Codes Préamplificateur et Amplificateur (« A » est la touche « Amp/Standby »)

A1: RTC-940AX, RTC-950AX, RX-950AX

A2: RA-985BX, RA-945, RC-995

A4: RC-990BX

Codes Tuner (« B » est la touche « Tuner »)

B1: RTC-940AX, RX-950AX, RT-940AX

B4: RT-990BX

Codes Lecteur de CD (« C » est la touche « CD »)

C1: RCD-970BX, RCD-975, RCD-945AX/955AX/965BX

C2RCC-935RCD-940BXRCC-940AX

C3: RCC-955, RCD-930AX, RCD-951, RCD971

Codes magnétocassette (« D » est la touche « Tape 1 »)

D1: RD-960BX

Exemple : pour reprogrammer la télécommande RR-927 afin de l'utiliser avec le tuner RT-990BX, appuyez simultanément sur la touche Tuner B et la touche « 4 ». Pour reprogrammer la télécommande RR-927 afin de l'utiliser avec le lecteur de CD RCD-930AX, appuyez simultanément sur la touche C et la touche « 3 »

Autres fonctions télécommandables

Les informations ci-dessous sous-entendent que la télécommande RR-927 a été pré-réglée pour fonctionner avec le RA-985BX. Les commandes pour d'autres modèles peuvent varier.

Touché de mise sous tension et envoi standby power 25

Une pression allume le RA-985BX ou le tuner associé. Une seconde pression le place en mode de veille.

Touchesilencemute 26

Pressez la touche Mute pour couper temporairement le son du RA-985BX. Appuyez de nouveau pour rétablir le son. La diode Volume clignote lorsque la fonction Mute est enclenchée.

Touches de commande du tuner 29

Ces touches reconnaissent les fonctions principales des touches présentes sur la face avant des tuners Rotel. Consultez le mode d'emploi correspondant au tuner pour de plus amples informations.

Touches numériques d'accès direct 30

Ces touches sont utilisées aussi bien par le tuner que par le lecteur de CD. Pour le tuner, ce sont les touches correspondant aux stations pré-sélectionnées. Sur les lecteurs de CD, ces touches permettent l'accès direct aux différents morceaux.

Pour sélectionner une station radio préenregistrée, appuyez sur la touche Tuner puis sur le numéro de station désiré. Le processus de sélection des stations à chiffre double diffère selon les tuners utilisés. Pour le RT-940BX et le RT-990BX, appuyez sur la touche « +10 », puis sur la touche correspondant au chiffre des unités. Exemple : pour sélectionner la station 14, appuyez sur « +10 » puis sur « 4 ». Avec les tuners RX-950AX, RTC-950AX et RTC-940AX, la touche « +10 » n'est pas disponible. Mais la touche « 9 » agit comme une touche « +8 ». Exemple : pour sélectionner la station 16, appuyez sur « 9 » (= « +8 ») puis sur « 8 ». Pour sélectionner la station 9, appuyez sur « 9 » (= « +8 ») puis sur « 1 ».

Pour sélectionner une plage sur un CD, pressez la touche CD puis entrez le numéro du morceau que vous désirez écouter. Sur le lecteur de CD RCD-930AX, pressez la touche « +10 » puis le chiffre correspondant au numéro de plage, si nécessaire. Exemple : pour sélectionner la plage 15, appuyez sur « +10 » puis sur « 5 ». Avec les lecteurs de CD RCD-970BX, RCD-975 et RCD-940BX, pressez successivement les touches correspondant au numéro de plage souhaitée. Exemple : pour sélectionner la plage 17, appuyez sur « 1 » puis sur « 7 »

Touches volume 32

Cette paire de touches produit les fonctions du bouton de volume de la face avant. La touche droite (>) monte le volume, la touche gauche (<) baisse le volume.

Touches de commande du magnétocassette 35

Ces touches reproduisent celles présentes sur la face avant des magnétocassettes Rotel et repérées de la même manière. Consultez le mode d'emploi correspondant au magnétocassette pour de plus amples informations.

Touches de commande du processeur sonore surround 34

Ces touches reproduisent celles présentes sur la face avant des processeurs sonores Surround Rotel et repérées de la même manière. Consultez le mode d'emploi correspondant au processeur Surround pour de plus amples informations.

Touches de commande du lecteur de CD 33

Ces touches reproduisent celles générées sur la face avant des lecteurs de CD Rotel et repérées de la même manière. Consultez le mode d'emploi correspondant au lecteur de CD pour de plus amples informations.

Circuit de protection 3

Le RA-985BX est équipé d'un double circuit de protection, agissant aussi bien contre les surchauffes que les courts-circuits, et protégeant l'amplificateur de toutes les conditions d'utilisation hors normes. Ces circuits de protection sont indépendants du trajet du signal et n'ont donc pas d'influence sur la qualité sonore. Ces circuits coupent automatiquement l'appareil si un court-circuit ou une surchauffe apparaissent.

La plupart du temps, vous ne verrez jamais ce circuit de protection entrer en action. Si c'était pourtant le cas, l'amplificateur s'arrête et une diode Protection s'allume sur sa face avant.

Dans ce cas, éteignez immédiatement l'amplificateur. Laissez-le refroidir plusieurs minutes, et profitez-en pour identifier et corriger éventuelles le problème qui aurait pu survenir (court-circuit entre deux câbles, etc.). Lorsque vous rallumez l'amplificateur, le circuit de protection doit automatiquement se mettre uniquement en mode de surveillance et la diode frontale s'éteindre.

Généralement, l'intervention du circuit de protection est simplement due à un court-circuit entre les câbles des enceintes, ou une mauvaise ventilation de l'appareil lui-même. Dans de très rares cas, des enceintes à la charge réactive complexe ou représentant une très faible impédance peuvent entraîner la mise en service de la protection.

Si le circuit de protection se met régulièrement en service sans que vous puissiez en détecter l'origine, contactez rapidement votre revendeur agréé Rotel pour trouver la solution à ce problème anormal.

Problèmes de fonctionnement

La majorité des problèmes survenant dans une installation haute-fidélité est due à de mauvais branchements, ou à une mauvaise utilisation d'un ou de plusieurs maillons. Si le problème est bien lié au RA-985BX, il s'agit très certainement d'un mauvais branchement. Voici quelques vérifications de base qui résolvent la majorité des problèmes rencontrés :

L'indicateur power de mise sous tension ne s'allume pas

L'amplificateur RA-985BX n'est pas alimenté par le secteur. Vérifiez la position de l'interrupteur de mise sous tension POWER (position ON). Vérifiez la qualité des contacts du cordon secteur, et l'alimentation réelle de la prise murale.

Remplacement du fusible

Si un autre appareil électrique fonctionne en étant branché dans la même prise que le RA-985BX, mais que la diode Standby de ce dernier ne s'allume pas, le fusible de protection interne doit être remplacé. Contactez votre revendeur agréé Rotel qui remplacera immédiatement ce fusible.

Pas de son

Vérifiez qu'un signal sort bien de la source sélectionnée. Vérifiez le bon branchement des câbles entre la source et l'amplificateur. Vérifiez que le/selecteur Listening est bien positionné sur la source voulue. Vérifiez aussi les câbles entre l'amplificateur et les enceintes acoustiques.

Diodes de protection allumées

Le circuit de protection est entré en fonctionnement. Cela arrive quand les ouies d'aération ont été obstruées, quand il y a un court-circuit dans les sorties enceintes, ou si l'amplificateur a fonctionné très longtemps à puissance maximum. Éteignez l'amplificateur et attendez qu'il refroidisse. Le fait d'appuyer à nouveau sur l'interrupteur de mise sous tension pour rallumer l'appareil entraînera la réinitialisation automatique des circuits de protection. Si la protection se remet à fonctionner, il y a un problème dans le système ou l'amplificateur lui-même.

(20 - 20 000 Hz, DHT < 0,03%, sur 8 ohms)

Distorsion harmonique totale

(20 - 20 000 Hz, 8 ohms)

Distorsion d'intermodulation (60 Hz : 7 kHz, 4 : 1)

Réponse en fréquence (toutes entrées)

Facteur d'amortissement (20 - 20 000 Hz, 8 ohms)

Sensibilité d'entrée / Impédance

Saturation en entrée

Niveau de sortie préampli/zone maximum

Correcteurs grave-aigu

Rapport signal/bruit (pondéré A IHF)

Alimentation

(Europe)

(USA)

Consummation

±6 dB à 100 Hz / 10 kHz

97dB

120 volts, 60 Hz ou

230 volts, 50 Hz

400 watts maximum

440× 121× 347mm

10,1 kg

Toutes les spécifications sont certifiées exactes au moment de l'impression.

Rotel se réserve le droit d'apporter des améliorations sans préavis.
