BEDIENUNGSANLEITUNG RA-985BX ROTEL

STEREO-VOLLVERSTÄRKER

AMPLIFICATORE INTEGRATO

Ausgangsanschlüsse für die 2. Zone

SICHERHEITS- UND WARNHINWEISE

Bitte lesen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes bereits durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, daß sie jederzeit zugänglich ist.

Außer den in der Bedienungsanleitung beschreibenben Handgriffen sollenn vom Bediener keine Arbeiten am Gerät vorgenommen werden. Das Gerät ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren.

Dieses Gerätarf nur in trockenen Räumen betrieben werden. Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschließen, dürfen keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Sollte dieser Fall trotzdem einmal eintreten, trennen Sie das Gerät sofort vom Netz ab. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführren.

Befolgen Sie alle Warn- und Sicherheitshinweise in der Bedienungsanleitung und auf dem Gerät.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.

Ist das Gerät z.B. während des Transports über länger Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwartet hat und das Kondenswasser verdunstet ist.

Das Gerät erwartt sich während des normalen Betriebs. Daher muß um das Gehäuse ein Freiraum von 10 cm gewährleistet sein. Die Ventilationsöffnungen am Gerät dürfen nicht verdeckt werden. Stellen Sie das Gerät daher weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen. Ferner sollen es nicht an einem Ort aufgestellt werden, an dem keine ausreichende Luftzirkulation gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschrank.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmerzeugende Geräte).

Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.

Schlieben Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel sollte an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel.

Netzkabel sind so zu verlegen, daß sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärung). Besondere Vorsicht ist darauf an den Steckern, Verteilern und den Anschlußstellen des Gerätes geboten.

Sollten Sie das Gerät für eine längerere Zeit nicht in Betrieb besteht, ziehen Sie den Netzstecker aus der Steckdose.

Schalten Sie das Gerät sofort aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:

das Netzkabel oder der Stecker beschädigt sind,
- Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
das Gerät Regen ausgesetzt war,
- das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsminderung aufweist,
das Gerät hingefallen ist bzw. beschädigt wurde.

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung des Gerätes beginnen. Reinigen Sie die Oberflächen des Gerätes nur mit einem weichen, trockenen Tuch. Verwendten Sie keine scharfen Reinigungs- oder Lösungsmittel. Vor der erneuten Inbetriebnahme des Gerätes ist sicherzustellen, daß an den Anschlußstellen keine Kurzschlüsse bestehen und alle Anschlüsse ordnungsgemäß sind.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlagen noch Wagen oder fahrbaren Untergestellen transportiert werden.

Inhaltsverzeichnis

(die mit einem Kreis markierten Zahlen beziehens sich auf die Abbildungen)

Die Firma Rotel 22
Zudieser Anleitung 22

Einige Vorsichtsmaßnahmen 22
Aufstellung des Gerätes 22
Kabel 23

Netzspannung und Bedienung 23

Netzanschluß 24 23
Standby-Taste 1 und Betriebsanzeige 2 23
Geschalte Netzsteckdosen 23

Eingangsanschlüsse 15 23
Tape-Anschlüsse 16 24
ZONE 2-Ausgangsanschluß 17 24
Vorverstärker/Endstufen-Brücken 18 24
Fernbedienungsanschluß für Cassettenrecorder 19 24
"Remote Sensor Extension"-Anschlasse 20 24
Lautsprecherausgabe 21 und 22 24

AuswahlderLaatsprecher 24
AuswahlderLaatsprecherkabel 25
Polarität und Phasenabgleich 25
Anschlieben der Laatsprecher 25

Bedienelemente an der Gerätefront 25

Lautstärkeregelung (VOLUME) 10 25
Balance-Regler 11 25
Klangregelung (TONE) 25
Tiefenregler 7 und Höhenregler 8 (BASS/TREBLE) 25
Lautsprecherwahlschalter (SPEAKERS) 5 25
Listening-Wahlschalter 14 25
Record-Select-Wahlschalter 12 26
Kopfhorerbuchse (PHONES) 6 26
Fernbedienungssensor 4 26

2-Bereichs-Funktion 26

Rec/Zone-Taste 28 und Zone-LED 13 26
Tasten fur die Quellenwahl 27 26
Lautstärketasten für die 2. Zone 31 26

Fernbedienung RR-927 27

Umprogrammieren 27

Sonstige Funktionen der Fernbedienung 27

STANDBY-Tasten (AMP/TUNER) 25 27
Mute-Taste 26 27
TastenzurFernbedienungvon Tunern 29 27
Zifferntasten 30 27
Lautstärketasten 32 28
TastenzurFembedienung vonCassettenrecordern 35 28
Tasten zur Fernbedienung von Surround-
Sound-Prozessoren 34 28
TastenzurFernbedienung von CD-Playern 33 28

Schutzschaltung 3 28

Bei Störungen 28

Die STANDBY-LED leuchtet nicht 28
Austauschen der Sicherung 28
Kein Ton 28
PROTECTION-LED leuchtet 28

Technische Daten 52

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 30 Jahren von einer Familie gegrundet, deren Interesse an Musik so groß war, daß sie beschloß, hochwertigste HiFi-Produkte Herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Angestellt den verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeges Gerät an und optimieren es klanglich, bis es den gewünschten Musicstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedenen Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermauert. Die Ergebnisse beweisen, daß das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlösigkeit bei gleichzeitig günstigen Preisen.

Wir danken Ihnen für Ihr Vertrauen in die Marke Rotel und wünschen Ihnen viel Hörvergnügen.

Zu dieser Anleitung

Wir danken Ihnen, daß Sie sich für den Rotel-Stereo-Vollversteller RA-985BX entschieden haben. Dieses einzigartige Gerät kann optimal in jedem hochwertigen Audio-System eingesetzt werden.

Der RA-985BX überzeugt durch höchste Wiedergabequalität und ist mit einer Vielzahl von Ausstattungsmerkmalen ausgestattet. Bei der Entwicklung des RA-985BX wurde besonderer Wert darauf gelegt, den kompletten Dynamikbereich und feinste Nuancen der Musik wiederzugegeben. Der RA-985BX überzeugt mit einem großzügig dimensionierten Netzteil mit Ringkerntransformer und Slit-Foil-Siebkondensatoren. Dieses niederohmige Netzteil hat extreme Leistungsreserven, die es dem Vollversteller ermögen, die anspruchsvollsten Musiksignale zu verarbeiten. Zwar ist diese Konstruktion teurer in der Herstellung, die Musikwiedergabe jedoch profiltiert davon deutlich.

Die Signalwege sind streng symmetrisch gehalten, um Laufzeitunterschiede in den Kanalen zu verhindern. Auf der Platine werden Metalfilmwiderstände und Polystyrol- bzw. Polypropylenkondensatoren eingesetzt, die die Signale klanggetreu übertragen. Alle Aspekte dieser Konstruktion dieren nur dem Ziel der möglichst originalgetreuen Wiedergabe von Musik.

In puncto Flexibilität und Ausstattung laßt der systemfernbedienbare RA-985BX keine Wünsche offen. Beispiele für seine Ausstattungsvielfalt sind Anschlußklemen für zwei schaltbare Lautsprechergruppen, sechs Hochpegeleiningänge, 2-Bereichs-Funktion (regelbarer Ausgang für eine 2. Zone) und Pre Out/Main In-Anschlüsse.

Der RA-985BX ist einfach zu installieren und zu bedienen. Sollen Sie bereits Erfahrung mit der Installation anderer Stereo-Systeme haben, dürften keinerlei Probleme auftreten. Schließen Sie einfach die gewündchten Geräte an (siehe Anschlußdiagramme am Anfang dieser Bedienungsanleitung).

Einige Vorsichtsmaßnahmen

Lesen Sie sich die BedienungsanleitungIBE vor der Inbetriebnahme genau durch. Neben grundsätzlichen Installations- und Bedienungshinweisen (bitten beachten Sie auch die Sicherheits- und Warnhinweise am Anfang der Bedienungsanleitung) enthalt sie allgemeine Informationen, die Ihnen halten werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.itte setzen Sie sich bei etwaigen Fragen mit ihrem autorisierten Rotel-Fachhandler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RA-985BX für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des Vollverständrakers in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.

Schicken Sie die Ihrhem Vollversteller beiliegende Garantianforderungskarte ausgefüllt an den Rotel-Distributor in Ihrem Land. Bewahren Sieitte die Original-Kaufquittung auf. Sie belegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruchephemen.

Aufstellung des Gerätes

Wie bei denen anderen Audio-Komponenten auch, kann die Signalqualität des RA-985BX durch andere Geräte beeinträchtigt werden. Stellen Sie den RA-985BX nicht auf eine Endstufe. Soverhindern Sie Brummen bzw. Interferenzen.

Der RA-985BX erwart sich während des normalen Betriebes. Daher muß um das Gehäuse ein Freiraum von 10 cm gewährleistet sein. Die Ventilationsöffnungen an der Geräte Oberseite dürfen nicht verdeckt werden. Ferner sollte der Vollveränder nicht an einem Ort aufgestellt werden, an dem keine ausreichende Luftzirkulation gegeben ist.

Berücksichtigten Sie beim Aufbau das Gewicht des Vollverständers. Wir empfehlen,ihn in entspruchendem HiFi-Mobiliar unterzubringen. HiFi-Mobiliar ist so ausgelegt, daß klangbeeinträchtigende Erschütterungen gedämpft bzw. unterträckt werden. Lassen Sie sich von Ihrem autorisierten Rotel-Fachhändler in bezug auf HiFi-Mobiliar und die optimale Aufstellung von Audio-Komponenten beraten.

Kabel

Achten Sieitte darauf, daß Netz-, Digital- und die normalen Audio-Signalkabel separat verlaufen. Dies minimiert die Wahrscheinlichkeit, daß Netz- bzw. Digitalkabel die Signale der Analogkabel stären. Wir empfehlen, hochwertige abgeschirmte Kabel zu verwenden. Wenden Sie sich bei etwaigen Fragen zu den optimalen Kabeln für Ihr System an ihren autorisierten Rotel-Fachhändler.

Netzspannung und Bedienung

Netzanschluß 24

Aufgrund der hohen Aufnahmeleistung besteht der RA-985BX erhebliche Strommengen. Daher sollte dieser Vollversteller direkt an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie kein Verlängerungskabel. Eine hochbelastbare Mehrfachsteckdose kann eingesetzt werden, wenn sie (ebenso wie die Wandsteckdose) ausreichende Strommengen für den RA-985BX sowie die anderen anihn angeschlossenen Komponenten liefern kann.

Hinweis: Schließen Sie an die geschalteten Netzsteckdosen des RA-985BX keine Endstufe an. Endstufen ziehen oftmals mehr Strom als diese Steckdosen liefern können.

Ihr RA-985BX wird von Rotel so eingestellt, daß er der in Ihr Land üblichen Wechselspannung (entweder 230 Volt Wechselspannung oder 115 Volt Wechselspannung mit einer Netzfrequenz von 50 Hz oder 60 Hz) entspricht. Die Einstellung ist an der Geräterückseite angegeben.

Hinweis: Sollten Sie mit Ihr hem RA-985BX in ein anderes Land umziehen, kann die Einstellung des Vollverstärkers geändert werden, so daß er mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selbst vorzunehmen. Durch Öffnen des Vollverstärkergehauses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.

Sind Sie, wie z.B. bei einer mehrwöchigen Urlaubsreise, für längerere Zeit nicht zu Hause, sollenen Sie ihren Vollveränderker (ebenso wie alle anderen Audio- und Videokomponenten) während ihrer Abwesenheit vom Netz trennen.

Standby-Taste 1 und Betriebsanzeige 2

Die Betriebsanzeige befindet sich über der Standby-Taste und leuchtet, sobald der RA-985BX an eine stromführungste Steckdose angeschlossen wird. Durch Drücken der Standby-Taste wird der Vollversteller eingeschaltet, und die LED am Lautstärkeregler beginnnt zu leuchten. Durch erneutes Drucken schaltet der Vollversteller in den Standby-Modus, und die LED am Lautstärkeregler erlischt.

Geschaltete Netzsteckdosen

Der RA-985BX verfügbar auf der Geräterückseite über zwei schaltbare Netzsteckdosen, die über die Standby-Taste ein- und ausgescheltet werden. Behindet sich der RA-985BX im StandbyModus, sind die geschelteten Steckdosen abgescheltet. Die Gesamtschaltleistung beträgt 400 Watt. Die geschalteten Netzsteckdosen sind damit in der Lage, Signalquellen wie CD-Player, Tuner oder Cassettenrecorder mit Strom zu versorgen. Endstufen sollenn nicht an sie angeschlüssen werden. Angeschlossene Geräte mit einem Leistungsbedarf von mehr als 400 Watt können die Standby-Taste des RA-985BX beschädigen.

Eingangsanschlüsse 15

[siehe Abb. 1]

Der RA-985BX verfügbar über Cinch-Anschlusses wie sie an jedem hochwertigen Audiogerät zu finden sind.

Hinweis: Beim Verkabeln und Anschlieben sollen den Geräte generell abgeschaltet sein.

Alle Eingänge des RA-985BX sind Hochpegeleingeänge. An diese Eingänge können z.B. CD-Player, HiFi-Stereo-Video- und -Cassettenrecorder, Tuner für Audio oder Video, Minidisc-Player oder der Analogausgang eines CD-ROM-Laufwerks angeschlossen werden. Mocht den Sie mit dem RA-985BX einen Plattenspieler betreiben, konnen Sie einen Phono-Vorversteller wie den Rotel-RQ-970 dazwischenschalten.

Die linken und rechten Kanäle sind farbig gekennzeichnet. Die linken Cinch-Buchsen weiß, die rechten Cinch-Buchsen rot. Sie sind an die entsprechenden Kanäle der Quellkomponenten anzuschreiben. Wir empfehlen Ihnen, zum Anschluß der Eingangsquellen an den RA-985BX hochwertige Cinch-Kabel zu verwenden. Lassen Sie sich diesbezüglich von Ihrem autorisierten Rotel-Fachhändler beraten.

Tape-Anschlüsse 16

[siehe Anschlußdiagramm in Abb. 2]

Die mit Tape 1 und Tape 2 gekennzeichneten Ein- und Ausgabe konnen an jedem beliebige Aufnahme- und Wiedergabegerät angeschlossen werden, das analoge Hochpegel-Ein- und Ausgangssignale verarbeiten kann. Normalerweise wird dies ein herkömmlicher Cassettenrecorder sein.

Denken Sie beim Anschluß eines Recorders an den RA-985BX daran, daß die Ausgänge des Recorders mit den Tape-Eingängen des RA-985BX verbunden werden müssen. Dementsprechend sind die Tape-Ausgänge des RA-985BX mit den Tape-Eingängen des Recorders zu verbinden. Stellen Sie, wie bei den anderen Quellen auch, sicher, daß die linken und rechten Kanäle zu jedem Gerät mit den entsprechenden Kanälen der angeschlossenen Komponenten verbunden werden. Verwenden Sie hochwertige Verbindungskabel, um eine optimale Klangqualität zu gewährleisten.

Hinweis: Normalerweise wird das an die Tape-Ausgangenge sendete Signal über den Record-Select-Wahlschalter ausgewählt. Ist jeder die 2-Bereichs-Funktion aktiviert, wird der Record-Select-Wahlschalter zum Quellenwahlschalter.

ZONE 2-Ausgangsanschluß

[siehe Anschlußdiagramm in Abb. 3]

Über diesen Ausgang kann der RA-985BX (nach Anschluß einer zusätzlichen Endstufe und nach Anschluß von Lautsprechern) einen anderen Teil des Houses mit Musik beschallen. Sie konnen sich eine andere als die im Haupthörraum gespielte Signalquelle oder auch dieselbe anhören. Weitere Informationen entnahmen Sieitte dem Abschnitt „2-Bereichs-Funktion".

Vorverträker/Endstufen-Brücken 18

These mit „Pre Out" und „Main In" gekennzeichneten Anschlusses sind normalerweise über Metalbrücken miteinander verbunden. An sie konnen problemlos nahezu alle Arten von Signalprozessoren angeschlossen werden. Nehmen Sie dazu die Brücken aus den Cinch-Buchsen. Über hochwertige Kabel verbinden Sie die „Pre Out"-Anschlusses mit den Eingängen des Signalprozessors. Verbinden Sie die Ausgänge des Signalprozessors mit den „Main In"-Anschlusses.

These Anschlußbuchsen werden vorwiegend zur Integration eines Surround-Sound-Prozessors in das System genutzt. In der Regel werden die Ausgänge der Frontkanäle des Signalprozessors an die „Main In“-Buchsen des RA-985BX angeschlossen. Die anderen Ausgänge des Signalprozessors werden mit anderen Endstufen und Laufsprechern verbunden.

Fernbedienungsanschluß für Cassettenrecorder 19

Einige Rotel-Cassenetrecorder konnen über die zum Lieferumfang des RA-985BX gehörende Fernbedienung RR-927 ferngesteuert werden. Dazu verbinden Sie den CASSETTE-REMOTE-Anschluß an der Rückseite des RA-985BX über ein nach DIN genormtes Standard-8-Pin-Kabel mit dem Anschluß an der Rückseite des Cassenetrecorders. Die Signale der RR-927 werden vom Fernbedienungssensor an der Gerätefront des RA-985BX empfangen und über das Verbindungskabel an den Cassenetrecorder weitergeleitet.

"Remote Sensor Extension"-Anschlüsse 20

These Anschlußbuchsen werden zusammen mit einem Video-Link-Infrarot-Empfänger bzw. -Verträger von Xantech (diese Geräte können optional bei Systeminstallauren erworben werden) genutzt. Über diese Anschlüsse kann der RA-985BX die Infrarotsignale der Fernbedienung aufnehmen und an andere Systemkomponenten weiterleiten. Lassen Sie sich thisbezüglich von Ihr autorisierten Fachhändler beraten.

Video Link und Xantech sind eingetragene Warenzeichen der Xantech Corporation.

Laatsprecherausgabe 21 und 22

Der RA-985BX verfügt an der Rückseite über zwei Paar mit „A" und „B" gekennzeichnete schaltbare Lautsprecherausgänge. Über den Lautsprecherwahlschalter 5 an der Gerätefront kann eingestellt werden, welches Lautsprecherpaar spielen soll.

Auswahl der Lautsprecher

Wir empfehlen, an den RA-985BX Lautsprecher mit einer nominalen Impedanz von mindestens 4 Ohm anzuschreiben. Sind beiden Lautsprecherpaare A und B gleichzeitig in Betrieb, ist sicherzustellen, daß jeder Lautsprecher eine Impedanz von mindestens 8 Ohm besitzt. Die Angaben bezüglich der Impedanz von Lautsprechern sind oft ungenau. In der Praxis ergeben sich nur bei sehr weniger Lautsprechern Probleme beim Betrieb mit dem RA-985BX. Wenden Sie sich bei Fragenitte an ihren autorisierten Rotel-Fachhändler.

Auswahl der Lautsprecherkabel

Verbinden Sie den RA-985BX und die Lautspricher über ein isoliertes, zweiadriges Lautspracherkabel. Aufbau und Qualität des Kabels können hörbare Effekte auf die Musikwiedergabe haben. Standard-, „Klingeldraht“ wird faktionieren, jedoch können vor allem bei größeren Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des Frequenzspektrums das Ergebnis sein. Allgemein gilt, daß Kabel mit größerem Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für hochste Wiedergabequalität sollen den Sie die Benutzung von speziellen, hochwertigen Lautspracherkabeln erwären. Ihr autorisierter Rotel-Fachhandler wird Ohnen bei der Auswahl dieser Lautspracherkabel kein worsehelfen.

Polarität und Phasenabgleich

Die Polarität – die positive/negative Ausrichtung der Anschlüsse – muß für jeder Laufsprecher-/Verständerkerverbindung phasengleich sein. Wir die Polarität einer Verbindung irrtümlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bässen.

Die Kabel sind zur Identifizierung gekennzeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedene Farbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedruckt. Unterschieden Sie zwischen positiven und negativen Leitern und achten Sie beim Anschluß an Lautsprecher und Veränder auf die gleiche Polung.

Anschließlich der Laufsprecher

Der RA-985BX verfügbar an der Rückseite über zwei Paar farbig gekennzeichnete Anschlußklemmen. An diese Anschlußklemmen können blanke Drahte oder Kabelschuhe angeschlossen werden.

Führer Sie das Kabel vom RA-985BX zu den Laufsprechern.
Lassen Sie sich genügd Raum, damit Sie die Komponenten bewegen können und so einen freien Zugang zu den Laufsprechern sicherstellen.

Bei der Verwendung von Kabelschuhen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe halten unter die Anschlußklemmen und drehen die Klemmen im Uhrzeigersinn fest.

Sollten die Lautspracherkabel direkt (ohne Kabelschuhe) an die Lautspracherklemen angeschlossen werden, so entfernen Sie an den Kabelenden ca. 15 mm der Isolation. Losen Sie die Polklemmen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und steken Sie das verdrillte Kabel hinter die Polklemmen. Anschließlich drehen Sie die Polklemmen im Uhrzeigersinn fest.

Hinweis: Achten Sieitte darauf, daß die blanken Kabelenden vollständig an den Polklemmen untergebracht sind und damit das Berühren benachbarter Drahte oder Anschlüsse ausgeschlossen ist.

Bedienelemente an der Gerätefront

Lautstärkeregelung (VOLUME) 10

Durch Drehen des Lautstärkereglers (VOLUME) im Uhrzeigersinn wird die Lautstärke auf beiden Kanälen erhöht, durch Drehen gegen den Uhrzeigersinn reduziert.

Balance-Regler 1

Mit dem Balance-Regler wird das Lautstärkeverhältnis zwischen linkem und rechten Kanal eingestellt. Durch Rechtsdrehung these Reglers wird die Lautstärke des rechten Lautspechers gegenüber dem linken erhöht, durch Linksdrehung reduziert.

Klangregelung (TONE) 9

Normalerweise sollen den Sies den Schalter in der OFF-Position halten. Die Klangregler arbeiten dann nicht, und die Signale werden ohne Beeinträchtigung der Klangqualität am Klangregelnetzwerk vorbeigeleitet. Mochten Sie den Klang verändern, so stellen sie den Regler in die ON-Position.

Tiefenregler 7 und Höhenregler 8 (BASS/TREBLE)

Der BASS-Regler dient zur Einstellung der „Bässe“, der TREBLE-Regler zur Einstellung der Höhen. Stehen die beiden Regler in der Mittenposition, so erhalten man einen ausgeglichenen Frequenzgang. Zum Anheiten der Frequenzbereiche drehen Sie den jeweiligen Regler nach rechts, zum Absenken nach links.

Laufsprecherwahlschalter (SPEAKERS) 5

Wird der Laatsprecherwahlschalter in Position „A“ gesetzt, wird das an die Laatsprecheranschlußklemmen „A“ 21 angeschlossene Laatsprecherpaar angewählt. Wird der Laatsprecherwahlschalter in Position „B“ gesetzt, spielen die an die Laatsprecheranschlußklemmen „B“ 22 angeschlossenen Laatsprecher. Bei Verwendung von Kopfhören setzen Sie diesen Schalter in die „OFF“-Position. Wichtigige Informationen bezüglich der Laatsprecherimpedanz können Sie dem Abschnitt „Auswahr der Laatsprecher" entnehmen.

Listening-Wahlschalter 14

Die Einstellung des Listening-Wahlschalters entscheidet darüber, welche Quelle Sie über die Lautsprecher horen. Die ausgewählte Quelle ist diejenige, deren Signale durch die Vorversteller/ Endstufen-Brücken (Pre Out/Main In) geleitet werden.

Record-Select-Wahlschalter 12

Mit dem Record-Select-Wahlschalter wird die Aufnahmequelle angewählt. Mocht den Sie nicht aufnehmen, empfehlen wir, den Record-Select-Wahlschalter in die Off-Position zu setzen, um die Wahrscheinlichkeit von Wechselwirkungen mit anderen Systemkomponenten auf ein Minimum zu reduzieren.

Separate Listening- und Record-Select-Wahlschalter erhöhen die Flexibilität beim Einsatz des RA-985BX. Stellen Sie beispelsweise den Record-Select-Wahlschalter auf CD und den Listening-Wahlschalter auf Tuner, so können Sie die CD aufnehmen, während Sie mit dem Tuner Musik horen.

Möchten Sie eine Aufnahme von einem Recorder auf einen anderen überspielen, so schreiben Sie das Quellgerät an den Tape 1-Eingang an. Setzen Sie den Record-Select-Schalter auf Position „Tape 1". Schreiben Sie das Aufnahmegerät an den Tape 2-Ausgang an.

Hinweis: Wird der Ausgang für eine 2. Zone genutzt, wird der Record-Select-Wahlschalter zum Quellenwahlschalter für die 2. Zone. Ist die 2-Bereichs-Funktion aktiviert, kann nicht aufgenommen werden.

Kopfhörerbuchse (PHONES) 6

Über die Kopfhörerbuchse (PHONES) kann ein Kopfhörer angeschlossen werden. Diese Buchse ist auf die Verwendung von Standard-Stereo-Kopfhörersteckern ausgelegt. Sollte der Stecker Ihres Kopfhörers nicht passen, Fragen Sie ihren autorisierten Rotel-Fachhändler nach einem geeigneten Adapter. Über die Lautsprecher ist weiterhin Music zu horen, wenn der Lautsprecherwahlschalter entsprechend eingestellt ist. Setzen Sie den Lautsprecherwahlschalter in die „Off“-Position, wenn Sie nur über Kopfhörer Music horen möchten.

Fernbedienungssensor

Der Fernbedienungssensor empfängt die Infrarotsignale der Fernbedienung. Verdecken Sie den Sensor nicht, da ansonsten kein ordnungsgemäßer Betrieb der Fernbedienung gewährleistet ist. Der Betrieb der Fernbedienung kann ferner durch helles Licht, insbesondere Sonnenlicht, beeinträchtigt werden. Auch arbeitet die Fernbedienung nicht ordnungsgemäß, wenn die Batterien zu schwach sind.

2-Bereichs-Funktion

[siehe Anschlußdiagramm in Abb. 3]

Hinweis: Sümmtliche 2-Bereichs-Funktionen werden über die Fernbedienung RR-927 gesteuet. Weitere Informationen entnahmen Sieitte dem Abschnitt unter.

Rec/Zone-Taste 28 und Zone-LED 13

Durch Drücken der Rec/Zone-Taste aktivieren Sie die 2-Bereichsfunktion. Die Zone-LED beginnnt zu leuchten. Der Record-Select-Wahlschalter dient jetzt als Quellenwahlschalter für die 2. Zone. Durch erneutes Drücken der Rec/Zone-Taste wird dieser Schalter wieder zum Record-Select-Wahlschalter. Die Zone-LED erlischt.

Tasten für die Quellenwahl 27

Bei aktivierter 2-Bereichs-Funktion wird die Quelle für die 2. Zone mit den Quellenwahltasten angewählt.

Lautstärketasten für die 2. Zone 31

Die mit „" gekennzeichneten Tasten regeln die Lautstärke der 2. Zone. Drücken Sie die linke Taste, um die Lautstärke zu reduzieren und die rechte Taste, um die Lautstärke zu erhöhen.

Die Tasten A, B, C und D dienen zur Programmierung der Fernbedienung. Siehe folgende Hinweise.

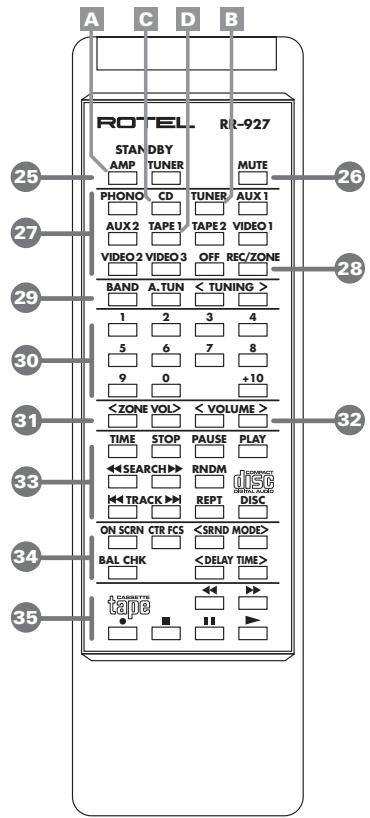

Fernbedienung RR-927

Zusätzlich zu den 2-Bereichs-Funktionen konnen die meisten Funktionen des RA-985BX über diese Fernbedienung gesteuet werden. Darüber hinaus setzen sich alle aktuellen fernbedienbaren Modelle der Serie 900 über diese Fernbedienung steuern. Abhängig vom jeweiligen Gerät kann es erforderlich sein, die RR-927 mit einem neuen „Code“ zu programmieren. Gehen Sie darauf wie im Abschnitt „Umprogrammieren“ beschreiben vor. Im Werk wird die RR-927 so programmiert, daß sie die folgenden Komponenten steuern kann:

Veränder (Code A2) - RA-985BX, RA-945, RC-995

Tuner (Code B1) - RTC-940AX, RX-950AX, RT-940AX

CD-Player (Code C1) - RCD-970BX, RCD-975

Um die RR-927 für den Betrieb mit einer anderen Komponente als den oben aufgelisteten zu programmieren, drücken Sie gleichzeitig die mit dem angegebenen Buchstaben belegte Tastesowie die für die jeweilige Komponente angegebene Zifferntaste. Der Tabelle unter konnen Sie die Buchstaben/ Ziffernkombinationen für die verschiedene Geräte entnehmer.

Codes für Veränderer und Vorveränderer: (Die „Amp/Standby“-Taste ist mit „A“ belegt.)

A1 - RTC-940AX, RTC-950AX, RX-950AX

A2 - RA-985BX, RA-945, RC-972, RC-995

A4 - RC-990BX

Codes für Tuner: (Die „Tuner“-Taste ist mit „B“ belegt.)

B1 -RTC-940AX, RTC-950AX, RX-950AX, RT-940AX

B4-RT-990BX

Codes für CD-Player: (Die „CD“-Taste ist mit „C“ belegt.)

C1 - RCD-970BX, RCD-975, RCD-945AX/955AX/965BX

C2 - RCC-935, RCD-940BX, RCC-940AX

C3 - RCC-955, RCD-930AX, RCD-951, RCD-971

Cassettenrecorder: (Die „Tape 1“-Taste ist mit „D“ belegt.) D1 - RD-960BX

Beispiele: Um die RR-927 für den Betrieb des Tuners RT-990BX zu programmieren, drücken Sie die Tuner-Taste B und gleichzeitig die Taste 4. Mochten Sie die RR-927 für den Betrieb des RCD-930AX programmieren, drücken Sie die CD-Taste C und gleichzeitig die Taste 3.

Sonstige Funktionen der Fernbedienung

Im folgenden erhalten Sie weitere Informationen zu den Funktionen der RR-927.

STANDBY-Tasten (AMP/TUNER) 25

Durch Drücken dieser Tasten schalten Sie den RA-985BX bzw. einen Tuner ein. Durch erneutes Drücken werden die Geräte in den Standby-Modus geschählt.

Mute-Taste 26

Drücken Sie die Mute-Taste, um den Ausgang des RA-985BX stummzuschalten. Durch erneutes Drücken dieser Taste schalten Sie in den normalen Betriebsmodus zurück. Bei Stummschaltung blinkt die LED am Lautstärkeregler.

Tasten zur Fernbedienung von Tunern

Über diese Tasten können verschiedene Rotel-Tuner ferngesteuert werden. Weitere Informationen entnehmen Sieitte der Bedienungsanleitung zu ihren Tunern.

Zifferntasten 30

These Tasten werden für die Fernbedienung von Tunern und CD-Playern genutzt. Bei der Fernbedienung von Tunern dieren diese Tasten zur Auswahl der eingegebenen Senderspeicher. Bei CD-Playern werden über diese Tasten die Titelnummern angewählt.

Um einen Senderspeicher anzuwahlen, drücken Sie die Tuner-Taste und anschlieBend die Nummer für den jeweiligen Senderspeicher. Bei hohenen Speichernummern hangt die Vorgehensweise vom fernzusteuernden Gerät ab. Beim RT-940AX und beim RT-990BX drucken Sie die +10-Taste und anschlieBend die Zifferntaste, die dem Restbetrag für den gewählten Senderspeicher entspricht. Beispiel: Um den Senderspeicher 14 anzuwahlen, drucken Sie die +10-Taste und anschlieBend die 4. Beim RX-950AX, RTC-950AX und RTC-940AX wird die +10-Taste nicht genutzt. Bei diesen Komponenten wird die Taste 9 als ^ + 8^ -Taste genutzt. Beispiele: Um den Senderspeicher 16 anzuwahlen, drucken Sie die Taste 9 (^, + 8^,) und anschlieBend die 8. Um den Senderspeicher 9 anzuwahlen, drucken Sie die 9 und anschlieBend die 1.

Zur Anwahl eines Titels auf einer CD drücken Sie die CD-Taste und anschließend die Nummer des Titels, den Sie abspielen möchten. Die AnwahlHigherer Titelnummern hangt vom fernzusteuernden Modell ab. Beim RCD-930AX drücken Sie die +10 -Taste und anschließend die Zifferntaste, die dem Restbetrag fur den Titel entspricht, den Sie anwahlen möchten. Beispiel: Mochten Sie Titel 15 anwahlen, drucken Sie die +10 -Taste und anschließend die 5. Beim RCD-970BX, RCD-975 und RCD-940BX drucken Sie die Ziffern, aus denen sich die gewünschte Titelnummer zusammensetzt. Beispiel: Mochten Sie den Titel 17 anwahlen, drucken Sie Zifferntaste 1 und anschließend Zifferntaste 7.

Lautstärketasten

These Tasten übernehmen die Funktion des Lautstärkereglers an der Frontseite des RA-985BX. Drücken Sie die rechte Taste (>) , um den Lautstärkepegel zu erhöhen. Drücken Sie die linke Taste (<) , um den Lautstärkepegel zu senken.

TastenzurFernbedienungvon

Cassettenrecordern 35

These Tasten steuern die Funktionen der ähnlich gekennzeichneten Tasten an Rotel-Cassettenrecordern. Weitere Informationen entnehmen Sieitte der Bedienungsanleitung Ihres Cassettenrecorders.

Tasten zur Fernbedienung von Surround-Sound-Prozessoren 34

These Tasten steuern die Funktionen vieler Bedienelemente Ihr's Rotel-Surround-Sound-Prozessors. Weitere Informationen entnehmen Sieitte der Bedienungsanleitung Ihr's Prozessors.

TastenzurFernbedienungvonCD-Playern 33

Über diese Tasten können verschiedene Rotel-CD-Player ferngesteuert werden. Weitere Informationen enthalten Sieitte der Bedienungsanleitung zu Ihr dem Player.

Schutzschaltung 3

Der RA-985BX verfügbar über eine thermische Schutzschaltung und einen Überstromschutz. Hierdurch wird der Versteller vor möglichen Schäden durch extreme oder fehlerhafte Betriebsbedingungen geschützt. Die Schutzschaltungen sind unabhängig vom Audiosignal und haben keinen Einfluss auf den Klang. Statt dessen überwachen sie die Temperatur an den Leistungstransistoren und schalten den Versteller ab, sobald bestimmte Temperaturgrenzen übersritten werden.

Es ist unwahrscheinlich, daß es jemals zu einer Überlastung kommt. Soltte Dennoch eine Störung auftreten, schaltet sich der Verstärker ab, und die PROTECTION-LED an der Gerätefront beginnt zu leuchten.

Schalten Sie den Verständner aus und halten Sie einige Minuten abkühlen. Versuchen Sie, den Grund für die Störung hersatzufen und zu beheben. Beim erneuten Einschalten des Gerätes setzen sich die Schutzschaltung automatisch zurück, und die LED erlischt.

Invielen Fällen wird die Schutzschaltung durch eine Fehlfunktion, wie z.B. durch kurzgeschlossene Laufsprecherkabel oder eine unzureichende Belüftung, die schließlich zu einer Überhitzung führt, aktiviert. In sehr seltenen Fällen konnen Laufsprecher mit einer extrem niedrigen Impedanz die Schutzschaltung aktivieren.

Reagiert die Schutzschaltung immer wieder, ohne daß Sie die Fehlfunktion lokalisieren können, setzen Sie sich mit ihrem autorisierten Rotel-Fachhandler in Verbindung.

Bei Störungen

Tritt eine scheinbare Fehlfunktion auf, sollen den zuerst die nachstehend aufgeführten Punkte überprüft werden. Viele Probleme beruhen auf Einstellungsfehlern oder fehlerhaften Anschlüsen. Sollten Störungen auftreten, Grenzen Sie den Bereich ein. Versuchen Sie, die Ursache für die Störung hersauszufunden. Prüfen Sie die Einstellung der Regler undnehmen Sie gegebenenfalls die erforderlichen Änderungen vor. Laßt sich das Problem nicht beheben, wenden Sie sichitte an ihren autorisierten Rotel-Fachhandler.

Die STANDBY-LED leuchtet nicht

Bei ordnungsgemäßem Betrieb beginnt die STANDBY-LED zu leuchten, wenn der RA-985BX an eine stromführung Wandsteckdose angeschlossen wird. Leuchtet sie nicht, prufen Sie mit einem anderen elektrischen Verbraucher, z.B. einer Lampe, ob die Steckdose tatsächlich Strom führt. Prufen Sie, ob der Strom nicht durch einen dazwischengeschalteten Schalter abgeschelt worden ist.

Austauschen der Sicherung

Funktioniert ein andere elektrisches Gerät an einer Steckdose, während die STANDBY-LED des RA-985BX nicht leuchtet, wenn der Vollverträger an diese Steckdose angeschlossen wird, so kann dies ein Hinweis darauf sein, daß die Grobsicherung im Gehäuseinnern durchgebrannt ist. Trennen Sie den Vollverträger vom Netz und halten Sie die Sicherung von ihrem autorisierten Rotel-Fachhändler auswechseln.

Kein Ton

Prufen Sie, ob die Signalquelle einwandfrei Funktioniert.
Vergewissern Sie sich, ob die Kabel von der Signalquelle zu den Eingängen des RA-985BX ordnungsgemäß angeschlossen sind.
Stellen Sie sicher, daß der Listening-Wahlschalter auf den wichtigen Eingang gescheltet ist. Prufen Sie alle Verbindungskabel zwischen dem RA-985BX und den Laatsprechnern.

PROTECTION-LED leuchtet

Wurde der RA-985BX von den Schutzschaltungen abgeschelt, beginnt die PROTECTION-LED zu leuchten. Normalerweise passiert dies nur, wenn die Ventilationsöffnungen blockiert sind, die Laufsprecher nicht richtig angeschlossen wurden oder der Vollverträger überlastet wurde. Schalten Sie das System ab und warten Sie, bis sich der Vollverträger abgekühlt hat. Drücken Sie den Netzschalter anschließend einmal ein und aus, um die Schutzschaltungen zurückzusetzen. Ist die Störung nicht beseitigt oder tritt sie erneut auf, liegt das Problem im System oder im Vollverträger selbst.

AVVERTENZA:

Technische gegevens 53

Wij van Rotel

De Lichtnet-indicator werkt nicht

Dauerausgangsleistung

(20 - 20000Hz, < 0.03%, 8Ohm)

Gesamtklirrfaktor (20 - 20.000 Hz)

100 Watt/Kanal

< 0.03% bei Nennleistung,

halber Nennleistung

oder 1 Watt

Intermodulationsverzerrung (60 Hz : 7 kHz, 4:1)

<0,05% bei Nennleistung,

halber Nennleistung oder 1 Watt

4 - 100.000Hz,± 3dB

Frequenzgang - alle Eingänge

4 - 100.000Hz,± 3 dB

Dampfungsfaktor (20 - 20000 Hz, 8 Ohm)

400

Eingangsempfindlichkeit/-impedanz

150mV/15kOhm

Übersteuerungsgrenze

5V

Max. Ausgangsspannung Vorveränder /Zone

1V

Klangregelung Bass/Treble

±6 dB bei 100 Hz / 10 kHz

Gerauschspannungsabstand (IHFA)

97 dB

Spanningsversorgung

Europa

USA

230 Volt, 50 Hz

115 Volts, 60 Hz

Leistungsaufnahme

400 Watt

Abmessungen (B x H x T)

440 × 121 × 347 mm

10,1 kg

Nettogewicht

10,1 kg

These Bedienungsanleitung entspricht dem technischen Stand bei

Drucklegung. Anderungen in Technik und Ausstattung vorbehalten.

Caratteristiche

Totale harmonische verroming (20-20.000 Hz.)

Intermodulatie verrorming (60 Hz: 7 kHz., 4:1)

100 Watts per kanaal

STEREO-VOLLVERSTÄRKER

AMPLIFICATORE INTEGRATO

D-33790 Halle/Westf.

Germany

Phone: [phone]

Fax: [phone]
