MANUALE UTENTE RA-985BX ROTEL

Manuale di Istruzioni

Collegamenti d'uscita per la Seconda Zona

Non contiene parti ad uso dell'utente. Per l'assistenza Fate riferimento a personale qualificato.

Avverenza:

Per ridurre il rischio di scossa o incendio, non esponete quello apparecchio a pioggia o umidità. Non lasciate che oggetti estranei cadano all'interno dell'apparecchio. Nel caso quello venisse esesto a umidità o un oggettto estraneo vi cadesse all'interno, togliete immediamente il cordone di alimentazione alla parete. Portate l'apparecchio a una persona qualificata per la manutenzione per effettuire un controllo e le necessarie riparazioni.

Leggere le istruzioni tutte le istruzioni d'uso e di sicurezza prima di attivare l'apparecchiatura. Conservate quello manuale di istruzioni per farvi riferimento in caso di sicurezza.

Seguite tutte le avventenze e le istruzioni di sicurezza in quello manuale e sul prodotto stesso. Seguite tutte leindicazioni diutilizzo.

Pulite l'apparecchio solo con un panno asciutto o un aspirapolvere.

Mantenetete le presi di ventilazione sull'apparecchiatura libere. Per esempio, l'apparecchiatura non dovrebbe essere posta su un fatto, divano, tappeto, o posti che possano bloccare le aperture di ventilazione. Se l'apparecchiatura viene collocata un una libreria o in un armadietto ci deve essere sufficiente passaggio d'aria introno all'apparecchio per rendere possibile un corretto raffreddamento.

Mantenetete l'apparecchiatura lontano da caloriferi, termostati, stufe, o altri apparecchi che producano calore

L'apparecchiatura dovrebbe essere collegata solamente a una sorgente elettrica del tipo e del voltaggio segnato sul pannello posteriori dell'apparecchiatura.

Collegate l'apparecchiatura ad una presa di alimentazione solo con il cavo di alimentazione provvisto a due fili polarizzati o con uno similare. Non modificate in alcun caso il cavo fornito. Non cercate de vegetare la messa a terra o la polarizzazione. Il cavo dovrebbe essere collegato a una spina a muro a due poli compatibile con la presa a lamella. Non fate uso di prolonghe.

Non fate passare i cavi di alimentazione dove potrebbero essere calpestati o piegati ad angoli acuti, esposti a calore o danneggiati in alcun caso. Fate particolare attenzione al cavo di alimentazione in corrispondenza della spina e del punto da cui esce dall'apparecchiatura.

Il cordone di alimentazione dovrebbe essere scollegato quando

l'apparecchiatura è inutilizzata per un periodo piuttosto lungo.

Smettete immediatamente di utilizzato l'apparecchiatura e fatela ispezionare e/ o controllare da un'assistenza qualificata se:

a. Il cavo di alimentazione o la spina sono stati danneggiati.
b. Oggetti sono caduti, o del liquido è stato versato nell'apparecchio.
c. L'appareciatiura è stata esposta alla pioggia.
d. L'apparecchiatura non sembra funzionare in modo normale.
e. L'apparecchiatura è caduta, o il cabinet è rimasto danneggiato.

L'apparecchiatura dovrebbe essere collocata su una superficie fissa e piana forte abbastanza per portarne il peso. Non collocate l'apparecchiatura su un carrello mobile che potrebbe ribaltarsi.

Indice (i numero in grassetto fanno riferimento alle illustrazioni)

Alcune parole sulla Rotel 30

Per cominciare 30

Alcune precauzioni 30
Posizionamento 30
Cavi 31

Collegamento alla rete e controli 31

Ingresso in corrente alternata 24 31
Interruptore di accensione/standby 1 e
spia di accensione 2 31
Uscite di alimentazione ausiliarie 23 31

Collegamenti per i segnali di ingresso 15 31

Collegamenti del registraratore 16 32

Collegamento di uscita della Seconda Zona 17 32

Ponticelli tra preamp/amp 18 32

Connettore per datoa distanza del registratore 1932

Sistema di estensione del sensore del

comando a distanza 20 32

Uscite del diffusore 21 e 22 32

Selezione dei diffusori 32
Scelta dei cavi 33
Polarità e fase 33
Collegamento dei diffusori 33
Comandi del pannello anteriore 33
Controllo del volume 10 33
Controllo balance 33
Interruttore per l'escludione dei toni (Tone Defeat) 9 33
Controllo dei Bassi 7 e controllo degli Acuti 8 33
Interruttore di selezione dei diffusori 5 33
Selettore di ascolto 14 33
Selettore di registrazione 12 34
Uscita cuffia 6 34
Sensore a distanza 4 34

Attivazione della Seconda Zona 34

Pulsante Rec/Zone 28 e spia di Zona 13 34
Pulsanti di selezione di sorgente 27 34
Pulsanti del volume Zone 31 34
Comando a distanza RR-927 35
Riprogrammazione 35

Altre funzioni del commando a distance 35

Pulsanti di accensione standby 25 35
Pulsante mute 26 35
Pulsanti di dato del sintonizzatore 29 35
Pulsanti numerici di direct access 30 35
Pulsanti di controllo del volume 32 35
Pulsanti di controllo della piatra di registrazione 35 36
Pulsanti del processore surround 34
Pulsanti di lavoro dellettore CD 33 36

Circuiti di protezione 36

Ricerca guasti 36

La spia di standby non si illumina 36
Sostituzione del fusibile 36
Nessun suono 36
L'indicatore di protezione e' acceso 36

Caratteristica 52

Alcune parole sulla Rotel

Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel più di 30 anni fa. Attraverso gli anni la passione è rimasta intatta e l'obiettivo di offrirre prodotti eccezzionaliagli audiofiliee amanti della musica ad un costo non elevato è condiviso da tutti alla Rotel.

Gli ingegneri lavorano come una squadra affiatata, ascoltando e mettendo a punto agli nuovo prodotto finché non raggiunge perfettamente i loro standard musicali. Sono liberi di scegliere i componenti in qualsiasi parte del mondo al fine di realizzar il prodotto nel miglior modo possibile. Così potrete trovare condensatori provenienti dall'Inghilterra e alla Germania, semiconduitori dal Giappone o dagli Stati Uniti, nelle trasformatori toroidali sono prodotti proprio nella Rotel.

La fama di eccellenza della Rotel è stata gadagnata grazie a centinaia di ottime recensioni e riconoscimenti conferiti dai più autorevoli esperti del settore, che ascoltano la musica agli giorni. I loro commenti confirmano l'obiettivo della società - La ricerca di un appearecchio che sia musicale, affidabile e conveniente.

Vi ringraziamo per aver scelto quello prodotto augurandovi molte ore di piacevole intrattenimento musicale.

Per cominciare

Grazie per aver acquistato l'amplificatore stereo integrato Rotel RA-985BX. Utilizzato in un impianto hi-fi di alta qualità vi garantirà numerousi anni di intrattenimento musicale.

L'RA-985BX è un amplificatore versatile di elevate prestazioni. Tutti gli aspetti del design sono stati ottimizzati per conservare la piena gamma dinamica e per restituirvi anni i minimi dettagli della vostra musica. L'RA-985BX ha uno stadio di alimentazione altamente regolato che comprende un trasformatore toroidale specificamente progettato alla Rotel e apposti condensatori slit-foil. Questa alimentazione a bassa impedenza ha ampie riserve di potenza che consentono all'RA-985BX di riproduire i segnali audio più complessi. Questo tipo di progettò è più costoso da produrre ma è migliorere per la musica.

Abbiamo progettato le schede dei circuiti stampati (PCB) con Tracce a Circuito Simmetrico. Ciò garantisce che il tempo esatto della musica venga mantenuto e fedelmente riproduotto. La circuitazione dell'RA-985BX contiene resistenze a film metallico e condensatori in polistirene o polipropilene che vengono utilizzati insezioni critiche sul percorso del segnale. Tutti gli aspetti di questo progettoto sono stati studiati con lo scopo finale di ottenere la più fedele riproduzione sonora.

Inoltre, l'RA-985BX ha parecchie caratteristiche che augmentano la sua facilità operativa e la flessibilità della configurazione dell'implanto. Viene fornito un complete dato a distance che cui pilotare diversi sintonizzatori Rotel e piastre di registrazione più al'RA-985BX. E' dotato un sistema di ingresso/uscita del segnale con dato a distance a raggi infrarossi. Questa caratteristica, utilizzata in combinazione con i rivelatori e ripetitori a infrarossi Xantech™ marca Video Link™ (venduti separatamente da installatori specializzati), consente all'RA-985BX di capire i segnali del controllo a distance a infrarossi e di distribuirli agli altri componenti. Viene fornito un set di ponticelli per le connessioni preamp/amp che rende semplice il collegamento di componenti esterni come i processor sonori surround. Il singolare problema di uscita per la Seconda Zona ( quando utilizzato con un'alto amplificatore e diffusori) permette all'RA-985BX di sonorizzare un'altra parte della vostra casa. Potete persino ascoltare una sorgente sonora diversa da quella della stanza principale.

L'installazione dell'RA-985BX e il suo funzionamento sono sempliciti. Se avete più esperienza con altri sistemi stereo, non dovreste incontrare alcuna difficoltà. Collegate semplicamente i componenti abbinati e ascoltate la musica.

Alcune precauzioni

Leggete attendamente quello manuale. Oltre alle istruzioni relative all'installazione dell'RA-985 fornisceindicazioni generali che vi aiuteranno a ottenerere prestazioni ottimali dal vosto impianto. Vi preghiamo di contattare il vosto rivenditore autorizzato Rotel per qualsiasi domanda. Inoltre tutti nei alla Rotel saremo ben lieti di rispondere alle vostre domande e commenti.

Conservate l'imballaggio dell'RA-985BX e tutto il materiale di imballaggio interno per un uso futuro. Trasportare o spedire l'RA-985BX in un imballo non originale potrebbe danneggiare il loro amplificatore.

Compilate e inviate la carta di registrazione allegata all'RA-985BX. Assicuratevi sono di conservare la ricevuta della vendita originale. E' il vosto migliorare documento per la data di acquisto di cui avrete bisogno agli volta sa necessario il servizio di garanzia.

Posizionamento

Come tutti i componenti audio che utilizzato segnali a basso livello, l'RA-985BX più essere condizionato dal suo ambiente. Non appoggiate l'RA-985BX sopra un amplificatore di potenza. Questo ridurà al minimo il surriscaldamento e le possibili interferenze o disturbi.

L'RA-985BX produce calore durante il suo funzionamento. Le alette di raffreddamento e le aperture di ventilazione dell'amplificatore sono progettate per dissipare quello calore. Le fissure di ventilazione nella parte superiore devono restare aperte. Ci dovrebbero essere 10 cm di spazio intorno al telaio e un ragionevole flusso di aria nell'area di installatione, per evitare che l'apparecchio si surriscaldi.

Quando sccagliete una collocazione tenete presente il peso dell'amplificatore. Assicuratevi che lo scaffale o il cabinet possano sostenere il notevole peso. Vi raccomandiamo di installarlo in mobili progettati per accogliere componenti audio. Tali mobili apposti sono progettati per ridurre o perfino eliminare le vibrazioni che possono influenzare negativamente la qualità sonora. Chiedete consiglio al vincro rivenditore autorizzato Rotel hi-fi circa l'arredamento dedicato e una corretta installmente dei componenti audio.

Cavi

Durante l'installazione fate attenzione a mantenere separati i cordoni di alimentazione dai cavi di segnale digitali e quelli di segnale audio standard. Questo ridurà la possibilità di un'interferenza e disturbo fra i cordoni di alimentazione o i cavi digitali. Utilizzando cavi schermati di alta qualità contribuiràanche a evitare che disturbo o interferenza riducano la qualità sonora del vosto impianto. Se avete domande contattate il vosto rivenditore autorizzato Rotel per un consiglio sul migliorere cavo per il vosto impianto.

Collegamento alla rete e controlli

Ingresso in corrente alternata 24

L'RA-985BX impiega una notevole quantità di corrente a causa dell' elevata potenza. Pertanto l'RA-985BX sarebbe meglio fosse collegato in genere direttamente a una presa a muro polarizzata a due poli. Non usate una prolonga. Una robusta ciabatta a prese multiple più pilotare la currente richiesta dall'RA-985BX e dagli altri componenti collegati adessa.

Note: Non collegate il cordone di alimentazione di un amplificatore di potenza alle uscite di alimentazione ausiliarie sull'RA-985BX. Gli amplificatori di potenza spesso necessitano maggiore alimentazione di quella che queste uscite possano fornire.

Il vostro RA-985BX è gli stato predisisto in fabbrica per il voltaggio corretto per il paese dove lo avete acquistato (o 115 volt o 230 volt con una frequenza di linea di o 50Hz o 60Hz ). La configurazione di linea di corrente alternata è indicata su un adesivo sul pannello anteriore.

Note: Nel caso doveste trasportare il vosto RA-985BX in un'alto paese è possibile riconfigurare l'amplificatore per un utilizzo su una diversa linea di voltaggio. Non cercate di provvedere a但这a conversione da soli. Aprire il cabinet dell'RA-985BX vi espone a voltaggi pericolosi. Consultate personale di servizio qualificato o il centro di servizio della Rotel per informazioni.

Se vi assentate da casa per un lungo periodo, come una vacanza di un mese, è consigilabile staccare il vosto amplificatore alla rete (così come per gli altri componenti audio e video) durante la vostra assenza.

Interruttore di accensione/standby ① e spia di accensione ②

La spia dell'interruttore di accensione sopra il pulsante Standby è sempre accesa quando l'RA-985BX è collegato a un'uscita in corrente alternata "attiva". Quando viene premuto l'interruttore di accensione/standby l'RA-985BX si attiva e il LED del controllo volume si illumina. Premendo nuovamente l'interruttore Standby l'RA-985BX entrera in modalità "standby" e il LED del controllo volume si spegne.

Uscite di alimentazione ausiliarie 23

I modelli nordamericani dell'RA-985BX sono provvisti di due uscite con interruptatore sul pannello posteriore. L'alimentazione è disponibile da QUESTe uscite quando l'RA-985BX è accesso. L'alimentazione a QUESTe due uscite viene disattivata quando l'RA-985BX si trova in modalità Standby. Queste uscite sono fornire fina a un totale di 400 watt. Sono adatte per fornire alimentazione a sorgenti di segnale comelettori CD, sintonizzatori, o piastre di registrazione. Non dovrebbero essere utilizzate per amplificatori di potenza. Collegando componenti che richiedono più di 400 watt a QUESTe uscite potrebbe VOLER dire danneggiare l'interruttore standby dell'RA-985BX.

#

Collegamenti del segnale in ingressso 15

(vedi figura 1 per le illustrazioni dei collegamenti in ingresso) L'RA-985BX ha connettori di ingresso convenzionali del tipo RCA, il tipo che si trova su quasi tutti gli appearechi audio.

Note: per evitare rumori forti che non sarebbero apprezzi ne' da voi ne' dai diffusori, assicuratevi che l'impianto sua spento quando effettuate qualsiasi collegamento di segnale.

Tutti gli ingressi dell'RA-985BX sono ingressi di livello di linea. Servono per collegare componenti come ilettori CD, i registratori a cassetta video HiFi o NICAM, i sintonizzatori per l'audio o il video, ilettori Laser Disc o l'uscita analogica da unlettore CD ROM. Se desiderate utilizzato un giradischi con l'RA-985BX, è necessario utilizzato un equalizzatore esterno come I'RQ-970BX.

I canali destro e sinistro sono chiaramente etichettati e dovrebbero essere collegati ai canali corrispondenti del componente di sorgente. I connettori RCA del canale sinistro sono bianchi, i connettori del canale destro sono rossi Utilizzate cavi RCA di alta qualità per collegare componenti di sorgente in ingressso all'RA-985BX. Chiedete al vincro rivenditore autorizzato Rotel per avere un consiglio sui cavi.

Collegamenti del registraratore 16

(Vedi figura 2 per l'illustrazione del collegamento al registratore)
Gli ingressi e le uscite Tape 1 e Tape 2 sono essere collegate a qualsiasi apparentecchio di registrazione/riproduzione che accetti segnali standard di ingresso e di uscita di livello linea analogici. Generalmente si trattare di un registratore a cassetta convenzione.

Quando collegate un registraratore all'RA-985BX ricordate che le uscite del registraratore devono essere collegateagli ingressi tape dell'RA-985BX. Allo stesso modo le uscite tape dell'RA-985BX devono essere collegateagli ingressi del registraratore.Come per altre sorgenti assicuratevi di collegare i canali destro e sinistro di agli appearechio al giusto canale sui componenti in abbinamento. Utilizzate cavi di collegamento di alta qualità per evitare una perdita della qualità sonora.

NOTA: Normalmente il segnale fornito alle uscite del registratore viene selezionato dal selettore di registrazione 12. Tuttavia, quando si utilizza la funzione di uscita della Seconda Zona, il selettore di registrazione diventa il selettore di sorgente per la Seconda Zona.

Collegamento di uscita della Seconda Zona 17

(vedi Figura 3 per l'illustrazione del collegamento di uscita della Seconda Zona)

Questa uscita (quando utilizzata con un altro amplificatore di potenza e i diffusori) consente all'RA-985BX di sonorizzare un'altra zona della vostra casa. Potete ascoltare una sorgente di segnale diversa da quella suonata dall'impianto principale o la stessa sorgente. Vedere la sezione della funzione della Seconda Zona per maggiori informazioni.

Ponticelli tra preamp / amp 18

Questi connettori, etichettati "PRE OUT" e "MAIN IN", vengono generalmente collegati da una serie di ponticelli in metallo. Offrono un comodo punto di insertiono per praticamente qualsiasi tipo di processore di segnale. Per utilizzatoQUESTI connettori, estraete i ponticelli. Utilizzando cavi di alta qualità, collegiate i connettori PRE OUTagli ingressi del processore di segnale. Collegate le uscite del processore di segnale ai connettori MAIN IN.

Uno degli usi più comuni di queste connettori è quello di permettere l'insertimento di un processore surround nell'impianto. Generalmente le uscite del canale anteriore dal processore di segnale sono collegate ai MAIN IN dell'RA-985BX. Le altre uscite dal processore di segnale sono collegateagli altri amplificatori di potenza e ai diffusori.

Connettore per commande a distance del registratore 19

Alcune piastre di registrazione Rotel possono essere controllate dal lavoro a distance RR-927 che viene fornito insieme all'RA-985BX. Per fare uso di questa caratteristica collegate un cavo DIN standard a 8-pin fra il connettore del lavoro del registratore a cassetta sulla parte posteriore dell'RA-985BX e il connettore sul retro della piastra di registrazione. I segnali di lavoro vengono raccolti dal sensore a distance sulla parte anteriore dell'RA-985BX e inviati alla piastra di registrazioneattraverso il cavo.

Sistema di estensione del sensore del controllo a distance 20

Questi connettori, utilizzati in combinazione con i rivelatori per segnali infrarossi e i ripetitori Xantech™ marca Video Link™ (venduti separatamente da installatori specializzati), consentono all'RA-985BX di raccogliere segnali del controllo a distance a infrarossi e di distribuirliagli altri componenti. Contattate il vostro rivenditore autorizzato Rotel per maggiori informazioni.

Video Link e Xantech sono marchi registrati della Xantech Corporation.

Uscite dei diffusori 21 e 22

L'RA-985BX è provvisto di due coppie di uscite per i diffusori contrassegnate con "A" e "B". Il Selettore per il Diffusore sul pannello anteriore controllinga quali coppie (a) di diffusori sia operativa.

Selezione dei diffusori

Se solo una coppia di diffusori verrà utilizzata in un qualsiasi momento, i diffusori potrebbero avere una Bassa impedenza fino a 4 ohm. Se entrambé le coppie di diffusori "A" e "B" sono attive contemporaneamente il diffusore dovrebbe avere un'impedenza fino a 8 ohm. I valori di impedenza dei diffusori non sono affatto precisi. In pratica, pochissimi diffusori rappresentanno un problema per l'RA-985BX. Chiedete al vostro rivenditore autorizzato Rotel se avete dei quesiti.

Scelta dei cavi

Utilizzate cavi a due conduttori isolati per collegare l'RA-985BX ai diffusori. Le dimensioni e la qualità dei cavi possono essere effetti udibili sulle performance delsystema. I cavi standard vanno bene ma possono dare un'uscita più bassa o una risposta limitata in gamma Bassa, in particolare se sono molto lunghi. In generale cavi ben dimensionati miglioreranno la resa sonora. Per ottenere le migliorari prestazioni, potete prendere in considerazioni cavi speciali di alta qualità. Il vosto rivenditore Rotel vi potrā aiutare nella scelta.

Polarità e fase

La polarità - l'orientamento positivo/negative dei collegamenti - per il collegamento di anni diffusore e amplificatore deve essere rispetto tata affinché tutti i diffusori siano in fase. Se la polarità di un collegamento è accidentallymente invertita, il basso sarebbe debole e l'imagine stereo scadente. Tutti i cavi sono segnati affinché si possano identificare i due conduttori. Vi sono più esere scanalature o una striscia sull'isolante di un conduttore. Il cavo cui ave avre un'isolante trasparente con conduttori di colori diversi (rame e argento). Indicazioni sulla polarità POSSONO più esere stampate sull'isolante. Identificare i conduttori positivo e negativo e che la polarità venga rispetto nei collegamenti tra l'amplificatore e i diffusori.

Collegamento dei diffusori

L'RA-985BX ha due coppie di connettori colorati (rosso e nero) sul pannello posteriore. Questi connettori accettano cavi spellati, forcelle, o doppi connettori a banana (ad eccezione dei paesi della Comunità Europea dove non sono consentiti)

Portare il cavo dall'RA-985BX ai diffusori. Lasciatelo lento in modo da poter muovere i componenti abbastanza da consentire l'accesso ai connettori dei diffusori.

Seutilizzate i doppi connettori a banana, collegateli ai cavi ed inserteti nella parte posteriore dei connettori dell'amplificatore. Gli anelli dei connettori dovrebbero essere avvitati in tutti i casi (in senso orario).

Se state utilizzato connettori a forcella, collegateli ai cavi. Se state collegando cavi Spellati direttamente ai connettori, separate i conduttori dei cavi e strappate indietro l'isolante dall'estremità di anni conduttore. Fate attenzione a non tagliare l'intreccio dei fili. Svitate (in senso antiorario) gli anelli dei connettori. Posizionate la forcella attorno al perno del connettore o inserte il filo avvolto nel foro del perno. Avvitate gli anelli in senso orario per serrare la forcella o il filo.

NOTA: Assicuratevi che non vi siano fili sparsi che potrebbero toccare i fili o i connettori adiacenti

Comandi del pannello anteriore

Controllo del volume 10

Il dato del volume aumenta o diminuisce il volume in entrambi i canali allo stesso tempo. Ruotate in senso orario per aumentare il volume e in senso antiorario per diminuirlo.

Controllo del balance 1

Il controlled del Balance altera il livello di volume relative dei due canali. Ruotate il comando Balance a destra per augmentare il volume del canale destro. Ruotatelo a sinistra per augmentare il volume del canale sinistro.

Interruttore per l'esclusione dei toni (Tone Defeat) 9

Quando l'interrottore Tone Defeat èosto in posizione "On" i controlli di tono, bassi (Bass) e acuti (Treble), possono essere utilizzati per regolare il contentuto sonoro di bassi e di acuti. Quando l'interrottore Tone Defeat èosto in posizione "Off" i controlli di tono sono esclusi dal percorso del segnale. Se non state utilizzato i controlli di tono lasciate l'interrottore Tone Defeat in posizione "Off" per assicurarvi il suono più limpido.

Controllo dei Bassi 7 e controllo degli Acuti 8

Quando l'interruttore Tone Defeat è posto in posizione "On" si aumenta il contentuto di bassi e di acuti ruotando il controllo di tono in senso orario. Ruotando il commando in senso antiorario si riduce l'emissione di bassi o di acuti.

Interruttore di selezione dei diffusori 5

Quando l'interrottore di selezione dei diffusori èosto in posizione A, saranno attivi i diffusori collegati ai terminali del diffusore A 21. Quando l'interrottore èosto su B, si udiranno i diffusori collegati ai terminali del diffusore B 22. Quando l'interrottore èosto in A+B, funzioneranno i diffusori collegati a entrambé le coppie dei terminali. L'interrottore può essereosto in posizione "Off" quando si utilizes la cuffia. Vedere leindicazioni nella sezione sulla selezione dei diffusori per importanti informazioni sull'impenenza del diffusore.

Selettore di ascolto 14

La regolazione del selettore di ascolto controllinga la sorgente d'ingresso. La sorgente selezionata èanche quella che viene pilotataattraverso il ponticello del Preamp/amplificatore.

Selettore di registrazione 12

Il selettore di registrazione controllinga quale dei segnali d'ingresso è diretto alle uscite di registrazione. Quando non state registrando, il selettore di registrazione dovrebbe essereosto in posizione OFF per ridurre al minimo la possibilità di interferenza da parte di altre componenti nell'impianto.

Il fatto di avere un selettore di registrazione e di ascolto分开oaggiunge un notevole grado di flessibilità al modo in cui l'RA-985BX più essere utilizzato. Per esempio, regolando il selettore di registrazione sul CD e il selettore di ascolto sul sintonizzatore potreste registrar un CD su un nastro nelle ascoltate il sintonizzatore.

Se desiderate duplicare ("dub") una registrazione da un registratore a un'alto, l'unità di sorgente dovrebbe essere collegata all'ingresso Tape 1. Il selettore di registrazione deve essereosto in Tape 1.Collegate I'unità che registra il segnale all'uscita Tape 2.

NOTA: Quando viene utilizzata l'uscita della Second Zone dell'RA985BX il selettore di registrazione diventa il selettore di sorgente per la seconda zona. Non è possible registrarmente è in uso la Seconda Zona.

Uscita cuffia 6

L'uscita cuffia vi permette di collegare la cuffia per un ascolto individuale. Questa uscita accetta un jack per cuffia stereo standard. Se la vostra cuffia ha un altro tipo di spina, come un mini-jack da 1/8 avrete bisogno di un adattatore. Contattate il vosto rivenditore autorizzato Rotel per acquistare l'adattatore giusto. I diffusori continueranno a suonare se sono attivati dal selettore dei diffusori (posizione "ON"). Posizionate il selettore su "OFF" se necessario.

Sensore a distance

Il sensore a distance capta i segnali a infrarossi dal dato a distance. Non deve essere coperto, altrimenti il dato a distance non funzionera correttamente. La funzione del sensore a distance cui possere essere influenzataanche dall'esposizione alla luce,in particolare a quella brillante del sole.Inoltre,i comandi del controlo a distance potrebbero non funzionare adeguatamente se le batterie dell'RR-927 sono scariche.

Attivazione della Seconda Zona

(Vedere Figura 3 e la sezione per il collegamento di uscita della Seconda Zona.)

NOTA: Tutte le funzioni della Second Zone vengono controllate dal lavoro a distance RR-927. Vedere la sezione "Remote Control Function" per maggiori informazioni.

Pulsante Rec/Zone 28 e spia di zone 13

Per attivare la funzione Second Zone premete il pulsante Rec/ Zone. La spia di Second Zone si illuminerà. Il selettore di registrazione funzionera poi come selettore di sorgente Second Zone. Premete nuovamente il pulsante Rec/Zone per riportare il selettore di registrazione alla sua funzione normale. La spia della Second Zone si disattiverà.

Pulsanti del selettore di sorgente 27

Quando la funzione Second Zone è attiva i pulsanti del selettore di sorgente selezionano la sorgente per la seconda zona.

Pulsanti del volume di Zona 31

I pulsanti contrassegnati < Zone Vol> controllano il volume della Seconda Zona. Premete il pulsante a sinistra per abbassare il volume e il pulsante a destra per alzarlo.

I pulsanti A, B, C, e D vengono utilizzati per programmare il dato a distance. Vedere la sezione successiva.

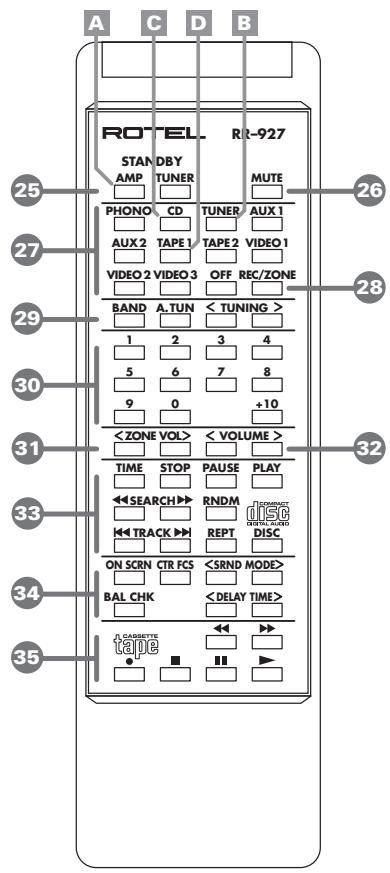

Comando a distanza RR-927

Oltre alle funzioni della Seconda Zona il dato a distance RR-927 replica la maggior parte delle funzioni dei comandi del pannello anteriore dell'RA-985BX. Puitoanche pilotare tutti i componenti comandabili a distance dell'attuale series 900.A seconda dei componenti che possedete potrebbe essere necessario riprogrammare l'RR-927 con un nuovo codice usando la procedura descritta alla sezione "Riprogramazione". L'RR-927 all'inizio è programmato per controllare i seguenti componenti: Amplificatore (codice A2)-RA-985BX, RA-945, RC-995 Sintonizzatore (codice B1)-RTC-940AX, RX-950AX, RT-940AX Lettore CD (codice C1)- RCD-970BX, RCD-975 Piastra di registrazione (codice D1)-RD-960BX

Riprogrammazione

Per riprogrammare l'RR-927 per controllare un componente diverso da quelli precedentemente elencati, premete contemporaneamente il pulsante lettera e numero per quel componente. Vedere la tavola più sotto per la combinazione lettera e numero per i vari componenti.

Codici Amplificatore e Preamplificatore: ("A" è pulsante "Amp/ Standby")
A1 - RTC-940AX, RTC-950AX, RX-950AX
A2 - RA-985BX, RA-945, RC-972, RC-995
A4 - RC-990BX
Codici sintonizzatori: ("B" è pulsante "Tuner")
B1 - RTC-940BX, RTC-950AX, RX-950AX, RT-940AX
B4 - RT-990BX
Codicilettori CD: ("C" è pulsante "CD")
C1 - RCD-970BX, RCD-975, RCD-945AX / 955AX / 965BX
C2 - RCC-935, RCD-940BX, RCC-940AX
C3 - RCC-955, RCD-930AX, RCD-951, RCD971
Piastre di registrazione: ("D" è pulsante "Tape 1")
D1 - RD960BX

Esempi: Per riprogrammare l'RR-927 per il controlo dell'RT-990BX, premete simultaneamente il pulsante Tuner B e il pulsante 4. Per riprogrammare l'RR-927 per comandare illettore CD RCD-930AX premete simultaneamente il pulsante CD C e il pulsante 3.

Altre funzioni del lavoro a distance

Le informazioni che seguono presuppongono che le funzioni di controllo dell'amplificatore dell'RR-927 vengano utilizzate per attivare l'RA-985BX. Le funzioni di controllo degli altri componenti varieranno.

Pulsanti di accensione standby

Premete questi pulsanti per attivare l'RA-985BX. Premeteli nuovamente per riportare i componenti in modalità standby.

Pulsante mute

Premete il pulsante Mute per porre in MUTE l'uscita dell'RA-985BX. Premetelo nuovamente per ripristinare l'uscita sonora normale. La spia di controllo del volume lampeggia quando si attiva la modalità MUTE.

Pulsanti di controllo del sintonizzatore 29

Questi pulsanti duplicano le funzioni dei comandi sui pannelli anteriors dei vari sintonizzatori Rotel. Vedere il manuale di istruzioni del vostro sintonizzatore per maggiori informazioni.

Pulsanti numerici direct access

Questi pulsanti vengono utilizzati sua con il sintonizzatore sua con ilettori CD. Con i sintonizzatori i pulsanti vengono utilizzati per selezionare le stazioni preselectionate. Con ilettori CD i pulsanti vengono utilizzati per selezionare i numero di traccia.

Per scegliere una stazione preselezionata del sintonizzatore premete il pulsante Tuner e poi il numero della stazione preselezionata. Il procedimento per selezionare le stazioni preselezionate con numero più alto varia a seconda del modello in uso. Per l'RT-940BX e l'RT-990BX premete il pulsante +10 e poi premete il numero rimanente della presezione che volete scegliere. Per esempio: Per selezionare la 14, premete +10 e poi 4. Con l'RX-950AX, l'RTC-950AX e l'RTC-940AX non si usa il tastingo +10 . Con questi componenti il pulsante 9 funziona come un pulsante "+"Per esempio: Per accedere alla 16 premete 9 (^ + 8^) e poi 8. Per avere accesso alla stazione 9 premete 9 e poi 1.

Per selezionare una traccia su un CD, premete il pulsante CD e poi il numero di traccia che desiderate ascoltare. Il procedimento per selezionare numeri di traccia più varita a seconda del modello in uso. Per l'RCD-930AX, premete il pulsante +10 e poi il pulsante che richiamà il numero rimanente di traccia che desiderate selezionare. Per esempio: per selezionare la traccia 15, premete +10 e poi 5. Con l'RCD-970BX, l'RCD-975 e l'RCD-940BX premete i pulsanti che formano il numero di traccia che desiderate selezionare. Per esempio: per selezionare la traccia 17 premete 1 e poi 7.

Pulsanti di controllo del volume

Questi pulsanti duplicano le funzioni di controllo del volume sul pannello anteriore dell'RA-985BX. Premete il pulsante destro (>) per augmentare il volume, premete il pulsante sinistro (<) per ridurlo.

Pulsanti di controllo della piastra di registrazione 35

Questi pulsanti duplicano le funzioni dei pulsanti contrassegnati in modo simile sulle piastre di registrazione Rotel. Vedere il manuale di istruzioni per la vostra piastra di registrazione per maggiori informazioni.

Pulsanti del processore surround 34

Questi pulsanti duplicano la funzione di molti comandi dei processori surround Rotel. Vedere il manuale di istruzioni del vosto processore per maggiori informazioni.

Pulsanti di controllo dellettore CD 33

Questi pulsanti duplicano molte funzioni di controllo deilettori CD Rotel. Vedere il manuale di istruzioni per il vostrolettore CD per maggiori informazioni.

Circuito di protezione 3

L'RA-985BX è dotato di un circuito di protezione termico che protege l'amplificatore da eventuali danni derivanti da condizioni operative estreme. Il circuito di protezione è independente dal segnale audio e non ha nessuna influenza sulle performance sonore. Invece, il circuito di protezione controllinga la temperatura dei finali e spegne l'amplificatore se la temperatura supera i limiti di sicurezza.

Molto的概率, non videre me più quello circuito di protezione in azione. Tuttavia se si dovessero verificare le condizioni, l'amplificatore fermerà la riproduzione e l'indicatore LED sul pannello anteriore si accenderà.

Se questo accade, spegnete l'amplificatore, lasciatelo raffreddare per alcuni minuti, cercate di identificare e risolverve il problema che ha causato l'intervento del circuito.

Quando accenderete l'amplificatore, il circuito di protezione si azzererà automaticamente e l'indicatore LED si spegnerà.

Nella maggior parte dei casi il circuito si attiva a causa di condizioni critiche come il corto circuito dei cavi dei diffusori o scarsa ventilazione che portano a situazioni di surriscaldamento. In casi molto rari carichi di diffusori ad impedenza molto Bassa o molto reattivi provocano l'intervento del circuito.

Se il circuito di protezione si attiva ripetutamente e non siete in grado di isolare e risolvere il problema, contattate il vosto rivenditore Rotel per l'assistenza nella ricerca del guasto.

Ricerca dei guasti

Nei sistemi audio multi problemi derivano da collegamenti errati o inadeguate regolazioni dei controlli. Se vi si pone un problema, isolate l'area critica, verificate le regolazioni dei controlli, determinare la causa del problema e operare i necessari cambiamenti. Se non siete in grado di far funzionare l'RA-985BX fate riferimento ai suggerimenti per le condizioni che seguono:

La spia di standby non si illumina

La spia di standby dovrebbe essere accesa agli volta che l'RA-985BX è collegato alla presa di alimentazione nel muro. Se non si accende controllate la presa di alimentazione con un altre apparecchio elettrico, come una lampada. Assicuratevi che la presa di alimentazione in uso non sia controllata da un interruptatore che è stato disattivato.

Sostituzione del fusabile

Se un altro apparecchio elettrico funzione una volta collegato alla presa di alimentazione, e la spia di accensione continua a non illuminarsi, significata che potrebbe essersi bruciato il fusibile di alimentazione interno. Se ritenete che ciò sa via successo, contattate il vostro rivenditore Rotel per la sostituzione del fusibile.

Nessun suono

Controllate la sorgente di segnale se sta funzionando correttamente. Assicuratve che i cavi alla sorgente di segnaleagli ingressi dell'RA 985BX siano collegati correttamente.

Controllate che il selettore d'ascolto sia posizionato sull'ingresso corretto. Controllate il funzionamento del finale di potenza.

Controllate tutti i cablaggi tra l'RA-985BX e i diffusori.

L'indicatore di protezione e' accesso

L'indicatore sul pannello anteriore si accende quando il circuito di protezione dell'RA-985BX ha disattivato l'amplificatore. Generalmente questo accade solo quando le aperture di ventilazione sono ostruite, quando c'è un cablaggio difettoso del diffusore, o dato un periodo di utilizzo intenso. Spegnete l'impiano e aspettate che l'amplificatore si raffreddi. Premete dentro e fuori l'interruttore di accensione sul pannello anteriore per resettare i dispositivi di protezione. Se il problema non si risolve o si ripresentsa, c'è un difetto nelsystema o dello stesso amplificatore.

ADVERTENCIA:

Potenza d'uscita continua

100 watt per canale

(20-20kHz, <0.03% su 8 ohm)

< 0.03%

Distorsione armonica totale (20Hz-20kHz)

< 0.03%

Distorsione di intermodulazione (60 Hz : 7 kHz, 4:1) <0.05%

<0.05%

Risposta in frequenza - tutti gli ingressi

4Hz-100Hz,±3dB

Fattore di smorzamento (20 - 20,000Hz, 8 ohm)

400

Impedenza/sensibilità d'ingresso

150mV/15kOhm

Sovraccarico di ingresso

5V

Voltaggio in uscita massimo Preamp/Zone

1V

Controlli di tono - Bass/Treble

±6dB a 100 Hz / 10kHz

Rapporto segnale disturbo

97 dB

Alimentazione

versione Americana

versione Europea

120 Volt, 60 Hz

230 Volt, 50 Hz

Assorbimento

400 Watt

Tutte le caratteristiche sono corrette al momento della pubblicazione.

Rotel si riserva il diritto di apportare qualiasiamenti sulla preavviso.
