GEBRUIKSAANWIJZING RA-985BX ROTEL

De uitgangsverbindingen voor de tweede zone

Om het risico op elektrische schokken of brand te vermijden: zorg dat het apparaat Niet nat worden. Verwijder de kast Niet: er bevinden zich in het apparaat geen bedieningsorganen. Indien nodig waarschuw een bevoegt technicus!

Om het risico op elektrische schokken te voorkomen: maar het apparaat gesloten. Ledere reparatie dient door een gekwalificeerde technicus verricht te worden.

Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werken is het van groot belang dat u weet hoe u ermee om要去enDat zo veilig mogelijk.Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop vanarend nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.

Als het apparaat vuil worden, stof het dan af met een zachte droge doek, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

Het apparaat要去 dusdanig gekruikt worden, dat een behoorlijke koeling Niet in het gedrang komt. Voorbeeldjes: Gebruik het apparaat Niet op bed, sofa, plaid of andere onregelmatige oppervlakken, waardoor de ventilatiegaten geblokkeerd zonden+kennen worden. Ook het inbouwen in een tekleine ruimte kan een voldoende koeling in de weg staan, zorg dan ook voor een ruimte boven de versterker van zo'n 10 cm.

Het apparaat moet verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook versterkers.

Het apparaat mag alleen aangesloten worden op het voltage Zoals aangegeven op de achterkant, in dit geval 220 - 240 Volts 50Hz

Het apparaat dient alleen aangesloten te worden met de bijgeleverde netkabel, of een soortgelijke.

Maatregelen dienen genomen te worden, die de a Harding en polarisatie van het apparaat Niet te Niet doen. Gebruik vooral geen verlengsnoeren.

De lichtnetkabel dient zo neergelegd te worden, dat er nicht op getrapt kan worden of geklemd kan worden door scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting in de wandcontactdoos enaar waar de kabel het apparaat binnengaat.

Wonneer het apparaat voor langerearend Niet in gebruik is, dient de lichtnetkabeluit hetlichtnet verwijderd te zich.

Het apparaat za in service geveen要去en worden wonneer een van de volgende situatuies zich voordoet:

• Wonneer het netsnoer en/of steker beschadigd zich.
• Wonneer er toch voorwerpen/vloeistof in het apparaatterecht zichn gekomen.
• Als het apparaat in de regen heeft gestaan.
• Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont.
• Wanner het apparaat gezallen is en/of de kast beschadigd is.

Plaats de versterker op een vaste, vlakte en stevige ondergrond. Plaats hem Niet op een verrijdbare wagon die gemakkelijk om kan vallen.

Inhoud (de omcirkelde cijfers verwijzen maar de nummers van de figuren)

Wij van Rotel 46

Aan de slag met de RA-985BX 46

Een paar voorzorgsmaatregelen 46
Een plek voor de RA-985BX 46
Debekabeling 46

Het aansluiten op hetlichtnet 47

De lichtnetkabel 24 47
De aan/uitschakelaar met bijbehorende indicator 47
De extra lichtnetvoorzieningen 23 47

Het aansluiten van de ingangen 15 47

De verbindingen met een opname apparatus 16 47
De uitgangsverbindingen voor de tweede zone 17 47
De voor/eindversterker doorverbindingen 18 48
De cassettedeck-afstandsbedieningsaansluiting 19 48
Uitbreiding op het afstandsbedieningssysteme 20 48

De luidsprekeraansluitingen 21 en 22 48

Luidsprekerkeuze 48
Keuze van de luidsprekerkabel 48
Polariteit en fase 48
De luidsprekeraansluitingen 48

De bedieningsorganen 48

De volumeregelaar "VOLUME" 10 48
De balansregelaar "BALANCE" 11 48
De toonregeling aan/uitschakelaar "TONE" 9 48
De lage- en hogetonenregeling resp. 7 en 8 49
De luidsprekerkeuzeschakelaar "SPEAKERS" 5 49
De luisterkeuzeschakelaar "LISTENING" 14 49
De opnamekeuzeschakelaar "RECORDING" 12 49
Dehoofdtelefoonuitgang"PHONES" 6 49
Het afstandsbedieningsoog "REMOTE SENSOR" 4 49

Het werken met een tweede zone 49

De opname/zonetoets 28 met zone-indicator 13 49
De bronkeuzetoetsen 27 49
De zone volumetoetsen 31 49

De RR-927 afstandsbediening 50

Het herprogrammeren 50

Andere afstandsbedieningsfuncties 50

De aan/uittoets "STANDBY" (AMP) 25 50
De stiltetoets "MUTE" 26 50
De bedieningstoetsen voor een tuner 29 50
De numerieke toetsen 30 50
De geluidssterkte toetsen "VOLUME" 32 50
De bedieningstoetsen voor een cassettedeck "tape" 35 50
De bedieningstoetsen voor een surround processor 34 50
De bedieningstoetsen voor een cd-speler 33 50

De beveiligingsindicator 3 51

Wat te doein bij problemen? 51

De lichtnet-indicator werkt nicht 51
Het verwangen van de zekering 51
Hij geeft geen geluid 51
De beveiligingsindicatorlicht op 51

Het is alweer meer dan 30JAa geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke priJzen topkwaliteit te bieden worden door iedere Rotelmedewerker gesteund.

De technici werken als een hecht team al tweakend en luisterend totdat ieder/Newt product dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan moeten komen. In Rotel apparatuur Aunt u condensatoren vinden uit Duitsland en Engeland of half geleidersuit Amerika en Japan, verwijl de ringkerntransformatoren in eigenguis worden vervaardigd.

Onze goede reputatie werden gevestigd door honderden waarderende testrapporten en vele onder Scheidingen die wij hebben mogen ontvangen van mensen die uit professie dag in dag uit maar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.

Door de aanschaf van dit produit danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee.

AandeslagmetdeRA-985BX

Wij danken u voor de aankoop van once RA-985BX versterker. Wij zich ervan overtuigd, dat de muziek d.m.v. deze RA-985BX ten gehore gebracht, voor u een jarenlange bron van plezier zal bijn.

De RA-985BX is een topkwaliteit versterker met vele möglichkheden. Hij is zo ontworpen dat hij de volledige dynamiek en de meest subtièle nuances van uw favoriete muziek met het grootste gemak kan weergeven. Om dit allemaal möglich te makein is de RA-985BX uitgerust met een nauwkeurig geregelde voeding. Deze voeding is samengesteld uit een special voor Rotel ontworpen ringkerntransformator en z.g. "split-foil" condensatoren. Zij zorgen voor de energia die nodig is om aan alle eisen van het muzieksignaal te konnen voldoen. Het is een kostbare manier van versterkers make, maar het is dan ook voor een goede zaak: muziek.

De beiden circuits op de printboards zijn volkomen symmetrisch opgebouwd. Deze symmetrie zorgt ervoor dat de integritiet van het signala gewaarborgd blijft. Bij ongelijke signalwegen krijgt u nl. eenlicht tjidsverschil tussen het linker en rechter kanaal, met allevervelende gevolgen van dien. In de signalweg op de PCB's gebruiken wijuitsluitend metaalfilm-weerstanden en polystyreen- of polypropyleen condensatoren, want alle aspecten van dit ontwerp maar met een doel voor ogen gemaakt: de naturugetrouwe reproduktie van uziek.

Bij dit alles hebben wij nog wat leuke dingen t.b.v. het bedieningsgemak en eventuele systeemuitbreiding aan de RA-985BX toegevoegd. Zoals: een uitgebreme afstandsbediening die tevens de functies van diverse Rotel tuners en cassettedecks kan bedieren. Op de afstandsbedienings-in/uitgangen achechterop kurz u het "Xantech VideoLink" systeem aansluiten waarmee de RA-985BX in staat is infraroodsignalen door te gehen aan andere apparaten. (Als het goed is weet uw Rotel leverancier hier alles van.) Een externe verbinding:tussen voor- en eindversterker maakt het maybek om b.v. een surround-processor op die plek aan te sluiten en met het uneke tweede zonesystemeik sunt u m.b.v. een extra eindversterker onafhankelijk in een andere ruimte maar muziek luisteren.

In zowel bediening als installmentie is de RC-985BX eenrecht toerecht aan ontwerp. Heeft u ervaring met andere apparatuur dan za u dat spoedig ontdekken. De plugjes aansluiten, de steker in het stopcontact en genieten maar.

Een paar voorzorgsmaatregelen

Leest u vooral goed de gebruiksaanwijzing. Er staat behalte over het installeren en de bediening, belangrijke informatie in over de wijze waarop u de RA-985BX in uw installmentie moet inpassen alsmede algemene richtlijnen om het maximaleuit uw audio-installatie te halen. Mocht u, ondanks once pogingen om het u zo duidelijk möglich te make, toch nog vragen hebben aarzel dan Niet om met uw Rotel dealer contact op te nemen: hij heeft vast en zeker de antwoorden.

Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wonneer het apparaat opgestuurd要去 worden voor reparatie, want er is geen betere beschermingijdens transport dan zich eigendoes.

Wanneer u van de ongelofelijk lange garantie van 5aar wilt genieten moet u wel even uw garantiebewijs invullen, door uw dealer lately afstempelen, een deel opsturen maar de importereur en uw deel goed bewaren bij denota van uw leverancier.

Een plek voor de RA-985BX

Deplaats voor het apparaat要去vlak,zijn,vrij van vocht,trillingen en hoge temperaturen. Stel het apparaat Niet bloot aan directe zonnestralen en sluit het Niet op in een Niet geventileerde ruimte.Wij raden u aan de RA-985BX te gebruiken in een speciaal audiomeubel. Daarin kan hij op zich eigen plank staan.Zet hem nooit op een eindversterker.Zodoende voorkomt u oververhitting, brom en interactie met andere componenten uit de hi-fi keten.Goede audiomeubels zich stevig gemaakt en onderdrukken en verminderen daarmee valse resonanties,aartsvijand nummer 1 in een muziekinstallatie.U zou het Niet zaggen maar een meubel kan dus in goede en kwade zin uw installment die nagibenvloeden.Vraag uw ROTEL dealer om advies,hij weet er alles van!!

Debekabeling

Hou delichtnet-, digitale- en analogue signaalkabelsuit elkaar. Dit vermindert de kans dat hetlichtnet of de digitale informatatie invloed kan uitoefenen op het analoge signaal. Ook het gebruik van hoge kwaliteits verbindingskabels voorkomt signaalvervuiling van buitenaf. Als het goed is weet uw onvolprezen Rotel leverancier hier alles van.

Het aansluiten op hetlichtnet

De lichtnetkabel

De RA-985BX geleukt nogal wat energia, waarom adviseren wij u het apparaat Niet aan te sluiten via een verlengsnoer, maar rechtstreeks of via een hoogwaardiglichtnetfilter op het lichtnet. Check even of de groep waarop u uw—hele installmentie wilt aansluten wel ruim genoeg gezekerd is. Trek nooit de stekeruit de wandcontactdoos door aan het snoer te trekken.

Extra informatie: Sluit nooit een eindversterker aan op de spanningsuitgangen van de RA-985BX. Versterkers trekken meestal meer stroom dan deze aansluitingen konnen leveren.

Dit apparatus is ontworpen om aangesloten te worden op hetlichtnet (220/230 Volts wisselspanning). Sluit het nooit aan op eenlichtnet met een hoger voltage want dit kan moeilijkheden veroorzaken. Heeft u twijfel over het correcte voltage: het staat genoteerd op de sticker op dechterkant van het apparatus en op de doos, maar ook uw onvolprezen ROTEL-dealer weet het ongetwifeld.

Extra informatie: Mocht u ooit要去en verhuizen maar een land met een ander voltage, dan is de versterker op dat andere voltage in te stellen. Doe deze operatie NIET zich, maar LAST hem verrachten door uw Rotel leverancier. Deze handelingen zijn voor een Niet ingewijde nicht van gevaar ontbloot.

Als u van plan bent om langdurig van huis te zich, adviseren wij u uw gehebeeld en geluidsinstallatie (dus ook de RA-985BX) van het lichtnet te ontkoppelen.

De aan/uitschakelaar 1 met bijbehorende indicator 2

Met het indrukken van de "STANDBY" toets op het front van de versterker, zet u het apparaat aan en gaat het lampje in de volumeregelaar branden. Nog een keer drukken brengt het apparaat wee in de stand-by functie: het lampje gaat weeer uit. Zodra de RA-985BX is aangesloten op hetlichtnet za het lampje bij "STANDBY".altijd aan+zijn.

De extralichtnetvoorzieningen 23

De RA-985BX heeft twee geschakelde lichtmetaansluitingen op de achterkant. Wanner de RA-985BX in werkung is, staat op dezeuitgangen 220 volts. Wanner de RA-985BX uitgeschakeld ist staat ergen spanning op. U kurz er in totaal voor 400 watts aan apparatuur op aansluiten. Ze zijn eigelijk bedoeld voor signaalbronnen zoals eentuner, cd-speler en/of opname apparatuur. Ze zijn nicht bedoeld voor eindversterkers. Wanner het totale vermogen van de aangesloten apparatuur de 400 watts te boven gaat loopt u het risico de aan/uit schakelaar van de RA-985BX te vernielen.

Het aansluiten van de ingangen 15

(zie figuur 1 voor het aansluiten)

Achterop de versterker vindt u de bekende cinch aansluitingen.

Extra informatie: Het is zeer verstandig voor uw gehoor en luidsprekers dat, wanner u signaalverbindingen maakt van welke aard dan ook, uw apparatuur UIT staat.

Alle ingangen van de RA-985BX zijn lijniveau ingangen. Daarop(Intu) u alle denkBare analoge bronnen zoals cd-spelers, audio- en video opnameapparatuur, audio- en video tuners etc. aansluten. Wenst u een platenspeler op de RA-985BX aan te sluiten dan要去 even bij uw leverancier te biecht gaan, u heeft dan namelijk een z.g. RIAA voorversterker nodig zoals b.v. once RQ-970BX.

"LEFT" en "RIGHT" staan uiteraard voor links en rechts, let u er wel op dat u dat, i.v.m. een correct stereobeeld, juist aan sluit. Nogmaals wij adviseren u kabels van een better type te gebruiken dan welke bij gemiddelde apparatuur worden bijgeleverd. Uw RA-985BX leverancier weet vast welt soort wij bedoelen.

De verbindingen met een opname apparatus 16

(zie figuur 2 voor het aansluiten)

"TAPE 1" en "TAPE 2" zijn z.g. dubbelaansluitingen: twee voor opname en twee voor weergave en werken op lijniveau. Ze zijn bedoeld voor het aansluten van een cassettedeck, ze können tatsächelijk voor alle soorten opname/weergave apparatuur gezruikt worden,zoals voor een hi-fi videorecorder,een minidisrecorder etc.

De "IN" aansluitingen zijn ingangen en bedoeld voor de uitgangen (weergave) van het apparaat. De "OUT" aansluitingen zijn uitgangen en bedoeld voor de ingangen (opname) van het apparaat. Ook hier staan "LEFT" en "RIGHT" voor links en rechts, sluit dat correct aan en nogmaals: gelebruik goed kabelmaterialiaal.

Extra informatie: Het op te nemen signaal voor de tape-uitgangen wordt bepaald door de stand van de opnamekeuzeschakelaar 12. Wanner uECHTER van de tweede zonemogelijkkheid gebruik maakt, kiest u met deze schakelaar de bron waarnaar u in de tweede ruimte wilt luisteren.

De uitgangsverbindingen voor de tweeede zone 17

(zie figuur 3 voor het aansluiuten)

Met dit stel uitgangen kutu via een extra eindversterker muziek verzorgen in een ander deel van uwuis. U kutuntzelsaar een andere bron luisteren dan waar de luisterkeuzeschakelaar op staat afgesteld. Zie het hoofdstuk "Het werken met een tweede zone" elders in deze gebruiksaanwijzing.

De voor/eindversterker doorverbindingen 18

Onder de "CASSETTE REMOTE" aansluiting vindt u twee stel doorverbonden cinch pluggen genaamd "PRE OUT" en "MAIN IN". Deze aansluitingenkest u inzetten wonneur u de RA 985BX wilt gebruiken als losse voor- en eindversterker of om tussen de voor- en eindversterker randapparatuur aan te sluiten zoals een spectrum analyser, equalizer of surround processor. Om deze möglichkheid te gebruiken trekt u de doorverbindingen eruit en verbindt met twee (goede) interlink kabels de "PRE OUT" (uitgangen) met de ingangen van de processor en de "MAIN IN" (ingangen) met deuitgangen van dat apparaat.

Wilt u van uw stereoinstallatie een surround installmentie maken dan is dit de aansluitmöglichheid voor een surround processor. U LAST dan de voorkanalen door de RA-985BX bedieren.

De afstandsbedieningsaansluiting voor een cassettedeck 19

Er zijn Rotel cassettecks die bedient können worden met de RR-927 afstandsbediening. Om van deze möglichheid gebruik te konnen makeen要去 de aansluiting "CASSETTE REMOTE" (19) op deijkenkant van de RA-985BX met een standard 8-pins DIN kabel met bezelfde aansluiting op uw (Rotel) cassettedeck verbinden. Commando's van de RR-927 gaan nu via deze kabel maar uw cassettedeck.

Uitbreiding op het afstandsbedienningssysteme 20

De "REMOTE SENSOR IN" en "OUT" en "CONNECTION OUT" aansluitingen zijn voor gebruik in een totaalinstallatie. Ze zijn bedoeld om andere apparaten dan die van Rotel op afstand te lately werkken, door gebruikmaking van het Video Link systeme van Xantech Corporation".

(veur inlichtingen: Martek, tel. [phone] of uw leverancier)

De luidsprekeraansluitingen 21 en 22

De RA-985 heeft de möglichkheid twee stel luidsprekers aan te sluiten: een stel "A" 21 en een stel "B" 22. Met de luidsprekerkeuzeschakelaar "SPEAKERS" 5kest u uw keuze aan de versterker kenbaar make.

Luidsprekerkeuze

Als u slechts één stel luidsprekers op de RA-985BX wilt aansluiten mag de impedantie van deze luidsprekers 4 zij. Als uECHter twee stel luidsprekers op de RA-985BX wilt aansluiten mag de impedantie van iedere individuelle luidspreker Niet lageronden 8Ω. Hoewel de opgegeven impedantie van de meeste luidsprekers verre van precies is, zal de RA-985BX weinig problemen hebben met de meeste luidsprekers. Heeft u twijfels raadpleeg dan uw Rotel leverancier.

Keuze van de luidsprekerkabel

We kenn het wel van de daken roepen: onderschat Niet het belang van een goede luidsprekerverbinding. U Aunt natuurlijk gewoon draad gebruiken, maar dat is zonde van de versterker die u zojuist heeft aangeschaft. Als u er nicht zoveel aandacht aan wilt schenken koop dan in ieder geval kabel die zo dik möglichisk is. Uw versterker isECHTERmeer waard: echte hoogwaardige luidsprekerkabel. Er zich vele soorten en kwaliteiten, raadpleeg uw vakkundige Rotel leverancier, hij kan u van de juiste informatie over dit zeer belangrijke onderwerp voorzien.

Polariteit en fase

Zéér belangrijk: houdt u de fase in de gaten? Goed luidsprekerkabel is gemerkt hetzij met een tekst of met een kleur op een van de draden. Zorg dat de rode uitgang van de versterker ook met de rode of + van de luidspreker worden verbonden. Er gaat niets stuk als u deze LASTe handelingen verkeerd doet, maar de muziek gaat zo beroerd klinken! Mocht u toch nog twijfels hebben over de juiste polariteit, dan hoeft u de draden van maar één luidspreker te verwisselen. Hoe herkest u de juiste polariteit? Zet de twee luidsprekers met de fronten ongeveer 7,5cm. gegenover elkaar. Speel een stukje muziek met veel lage tonen (b.v. orgel). De verbinding met de meeste lage tonen-reproductie is de juiste. Hoe kommt dat: bij aansluiting "in fase" versterken de luidsprekers elkaar, maar "uit fase" heffen ze elkaars geluid op.

De luidsprekeraansluitingen

Als u uw luidsprekers zonder pluggen o.i.d. aansluit, stript u dan ongeveer 1,5cm. van de luidsprekerkabel en steek deze door de aansluiting nadat u de knop van de uitgang heeft losgedraaid en draai deze dan wee (GOED) vast.

Zorg ervoor dat er geen losse draadjes uitsteken, denen können sluiting veroorzaken. Gebruikt u de bekende vorkjes dan kut u deze bevestigen darüber de losgedraide draaiknuppen. Draai ze weeer goed, maar Niet overdreven vast. Herhaal deze handelingen voor alle vier de draden. Gebruikt u tegen de Europese regels toch luidsprekerpluggen dan kut u die direct in het middengat van de aansluiting steken.

Extra informatatie: Controller zorgvuldig of u bij het moneren van de luidspekerbekabeling geen sluiting maakt. Uw versterker vindt sluiting heel vervelend.

De bedieningsorganen

De volumeregelaar "VOLUME" 10

De "VOLUME" regelaar regelt het volume van beiden kanalen tegelijk: rechtsom vermeerdert- en linksom vermindert hetiveau.

De balansregelaar "BALANCE" 1

Met de "BALANCE" regelaar=kunt u de relatieve luidheid van de kanalen instellen. Rechtsom draaien doet het stereobeeldaar rechts verhuizen en linksom.

De toonregeling aan/uit schakelaar "TONE" 9

Met de "TONE" schakelaarkestu heta tonregelcircuit uitschakelen.Voor maximale kwaliteit en minimale verrorming is de kortstewegdemooiste,ondernormaleomstandighedenen wanneerudetoonregelingdusnietwenst te gebruiken,staat deze schakelaar dan ook op "OFF".

De lage- en hogetonenregeling "BASS" en "TREBLE" 7 en 8

Met de "BASS" regelaarkest u de lage tonen instellen en met de "TREBLE"regelt u de hoge tonen.Voor een rechte frequenta-karakteristik zet u beiden knopjes in de middenstand. Rechtsom versterkt en linksom verzwakt de werkinq in de toongebieden.Mits u natuurlijk de TONE schakelaar op ON'heeft staan.

Een goed samengestelde en uitgeruste installmentie hebftaar weinig tooncorrectie nodig. Gebruik de toonregeling dan ook met mate.Vooral het opdraaien dient met terughoudendheid te geschieden u knot heel gemakkelijk uw eindversterker en dus uw luidsprekers oversturen.

De luidsprekerkeuzeschakelaar "SPEAKERS" 5

Indien de luidsprekerkeuzeschakelaar op "A" staat, luidsprekers aangesloten op uitgang "A" zullen weergeven. Wanner de luidsprekerkeuzeschakelaar op "B" staat, dan zullen de luidsprekers aangesloten op uitgang "B" weergeven. Indien de schakelaar op stand "A+B" staat, spelen beiden paren. Wenst u uw muziek af te luisteren met een hoofdtelefoon en de rest van hetuis in ruste te houden danzetudschakelaar op "Off".Lees ook even het hoofdstuk "Luidsprekerkeuze" i.v.m. de gewenste impedantie bij meervoudig luidsprekergebruik.

De luisterkeuzeschakelaar "LISTENING" 14

Met de luisterkeuzeschakelaar "LISTENING" kiest u de bron waarnaar u wenst te luisteren. Deze schakelaar werkt volkommen onafhankelijk van de "RECORDING" schakelaar. U kurz dusijdens het opnemenaar een andere bron luisteren, dan waarvan u op dat moment een opname maakt.

De opname keuzeschakelaar "RECORDING" 12

Zet de opnamekeuzeschakelaar ("RECORDING") op de bron waarvan u wenst op te nemen. De stand van de volumeregelaar en de toonregeling hebben geen invloed op de opname. Wanner u van een opnameapparaat gebruikt maakt met een driekoppen functie, bent u instaat omijdens het opnemen uw opname te beluisteren de z.g. "naband" controle. U doet dat door de luisterkeuzeschakelaar ("LIS- TENING") op het opnemende apparaat te zetten b.v. "Tape 1".

Wanneer u twee opnameapparaten op de RA-985BX heeft aangesloten is het möglichk de opname van de machine die aangesloten is op "TAPE 1" over te schrijvenaar de machine die aangesloten is op "TAPE 2". (niet andersom) Ook bij het overschrijven hebben de volume- en toonregeling geen invloed op de opname.

Wanner u geen opnames maakt is het raadzaam de opname keuzeschakelaaruit("OFF")tezetten.

Extra informatatie: Wanner u van de tweede zonemogelijkheid gebruik maakt, kiest u met deze schakelaar de bron waarnaar u in de tweede ruimte wilt luisteren. Tijdens tweede zonegebruik kutu van de opnamefunctie dus GEEN gebruik maken.

De hoofdtelefoonuitgang

De "HEADPHONE" aansluiting is voor gebruik van de RA-985BX met een hoofdtelefoon. Indien uw hoofdtelefoon Niet is voorzien van de juiste plug, dan weet uw handelaaraar ongetwijfeld raad mee. Wanner u van de hoofdtelefoo-n-uitgang gebruik maakt, worden het signalaar aan de luidsprekeruitgangen Niet onderbroken. Wilt u de rest van hetuis dus in ruste honden, dan要去 u uw luidsprekers uitzetten met de luidsprekerkeuzeschakelaar "SPEAKERS" 5.

Het afstandsbedieningsoog 4

De "REMOTE-SENSOR" is de ontvanger van de infrarood signalen van de RR-927 afstandsbediening. Zorg er algtd voor dat dit "oog" onbedekt is, anders is de afstandsbediening geen AFSTANDSbedieningmeer! Ook kan direct zonlicht de werkig danig beinvloeden en vergeet Niet zo nu en dan de batterijen te verrangen!

Het werken met een tweede zone

(zie figuur 3 en het hoofdstuk "De uitgangs-verbindingen voor een tweede zone" voor extra informatie en het aansluten)

Extra informatie: Alle functies betreffende het tweede zonegebruik bedient u met de afstandsbediening. Zie het hoofdstuk "Andere afstandsbedieningsfuncties" elders voor meer informatie.

De opname/zonetoets met zone-indicator 13

Om de tweede zone te activeren drukt u op de "REC/ZONE" toets 23 van de afstandsbediening. De tweede zone indicator op de versterkerlicht op. De opnamekeuzeschakelaar werkt nu als tweede zone keuzeschakelaar. Om deze schakelaar waar zijn normale functie tegeven drukt u nogmaals op de "REC/ZONE" toets 28.

De bronkeuzetoetsen 27

Wanneer de tweede zone in functie is, kiest u uw brunnen die u in\ deze andere ruimte wilt horen met de bronkeuzetotoetsen 27 op de\ afstandsbediening.

De zone volumetoetsen "ZONE VOL" 31

Met de toetsen "" regelt u het geluidsniveau in de andere rueimte. De linker toets "<" voor zachter en de rechtter toets "> " voor luider.

De toetsen A, B, C en D worden gezrukt om de afstandsbediening te programmeren. Zie volgend hoofdstuk.

De RR-927 afstandsbediening

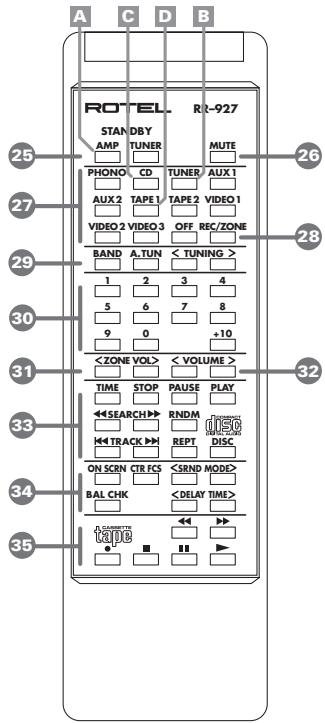

Behalve de functiebediening voor de tweede zone kut u met de RR-927 vrijwel alle andere functies van de RA-985BX ook bedieren. Ook alle andere apparaten uit once 900 series die met een afstandsbediening te bedieren zijn kut u met de RR-927 besturen. Afhankelijk van de apparaten die al heeft, moet u de RR-927 van codes voorzien die corresponderen met de betreffende apparaten, volgens een procedure die in het volgende hoofdstukje beschreiben staat. De codes van de onderstaande apparaten hebben wij al in de RR-927 gestopt:

Versterkers (code A2) voor: RA-985BX, RA-945 en RC-995

Tuners (code B1) voor: RTC-940AX, RX-950AX en RT-940AX

Cd-spelers (code C1) voor: RCD-970BX en RCD-975

Om de RR-927 met andere apparaten te lienwerken dan met de bovengenoemde, moet u hetvolgende doeon: Druk tegelijkertijd de lettertoets met het nummer voor het betreffende component volgens de onderstaande lijst.

Voorbeeldjes: Om de RR-927 te programmeren om te werkken met de RT-990BX tuner drukt u tegelijkkertijd op de toets "TUNER" (voor de B) en op 4. En om hem geschikt te makeen voor de RCD-930AX drukt u tegelijkkertijd op de toets "CD" (voor de C) en op 3.

Andere afstandsbedieningsfuncties

De onderstaande informatie is voor de bediening van de RA-985BX met de RR-927. Bediening van andere componenten kan垦s anders sein.

De aan/uittoets "STANDBY" (AMP) 25

Deze toets duplicateert in het RC-995 geval de "STANDBY" toets. Druk op deze toets om hem aan of UIT te zetten.

De stiltetoets "MUTE" 26

Wenst u acute stilte druk dan op de "MUTE" toets. Bij nogmaalsdezetoets gebruiken begrijpt u wat er gebeurt . Hetlichtje in devolumeregelaar knippert wanner de stiltetoets in functie is.

De bedieningstoetsen voor de tuner 29

Deze toetsen vindt u op de Voorkant van de meeste Rotel tuners.
Bestudeer ook de gebruiksaanwijzing van de betreffende tuner.

De numerieke toetsen 30

Met deze toetsen=kunt u zowel een tuner als een cd-speler bedieren. Voor een tuner zijn ze bestemd voor de voorkeuzestations en voor een cd-speler voor de verschillende nummers.

Om een voorkeuzender te kiezen doet u hetvolgende: druk eerst op de toets "A TUN" en verrolgens op het voorkeuzenummer. Voor een keuze boven de 9 zijn er voor de verschillende tuners verschillende möglichkheden. Voor de RT-940 en 990BX drukt u eerst op "+"10" toets en verrolgens op het resterende nummer. Voorbeeldje: voorkeuzender 14: eerst drukken op "+"10" en verrolgens op "4". Bij de RX-950AX, RTC-950AX en de RTC-940AX wordt de "+"10" toets Niet gebruikt. Bij deze apparaten is toets "9" +8. Sus voorkeuzender 16 wordt "9" (=+8) en verrolgens "8". Voorkeuzender 9 wordt dus "9" en verrolgens "1". (hoe hebben we het ooit konnen verzinnen.)

De geluidssterktetotoetsen " < VOLUME>

Deze toetsen dupliceren de geluidssterkteregeling op de RA-985. De op- (^n > ^n) en neer (^ < ^ ) toetsen voor respectievelijk harder en zachter.

De bedieningstoetsen voor een cassettedeck "tape" 35

Deze toetsen dupliceren de bedieningstoetsen van Rotel cassettedecks. Bestudeer ook de gebruiksaanwijzing van het betreffende cassettedeck.

De bedieningstoetsen voor een surround-processor 34

Deze toetsen dupliceren de bedieningstoetsen van de meeste Rotel surround-processors. Bestudeer ook de gebruiksaanwijzing van de betreffende surround-processor.

De bedieningstoetsen voor een cd-speler 33

Deze toetsen dupliceren de bedieningstoetsen van de meeste Rotel cd-spelers. Bestudeer ook de gebruiksaanwijzing van de betreffende cd-speler.

De beveiligings-indicator 3

De RB-993 is uitgerust met zowel een thermische als een stroombegrenzings-beveiliging, welke de versterker behoeden voor schadeverooraakt door foufief of extreem gebruik. Niet Zoals bij vele andere versterkers, werken deze beveiligingscircuits onafhankelijk van het audiosignal dus hebben ze geen invloed op de geluidsweergave. De beveiligingen honden continu de temperatuur in de gaten en schakelen de versterker uit wanner deze te heet worden.

Hoogst waarschijnlijk ziet u deze circuits nooit in werkung treden. Mocht ditECHTERtoCH gebeuren, danstopt de versterker met het produceren van geluid en de indicator bij "PROTECTION"gaat branden.

Gebeurt dit, schakel dan de versterker uit, maar hem gedurende enkele minuten afkoelen en probeer er ondtussen ache ter te komen wat deoorzaak van het probleem zou+kennen,zijn geweest. Wanner u nu deversterker wee aan zet, zullen de beveiligingscircuits zichzelf herstellen en gaat de indicator weeuit.

In de meeste gevallen worden de beveiligingscircuits geactiveerd door een fouitieve aansluiting b.v. kortsluiting van de luidsprekerbedrading of slechte ventilatie bij een oververhitte situatie. Slechts in uitzonderlijke gevallen zal de impedantie (extreem laag) of de Inductie (zeer hoog) van een luidspreker de oorzaak+zijn van het ingrijpen van de beveiligingscircuits.

Mocht het in werkung komen van de beveiligingscircuits regelmatig voorkomen zichter dat u erchter kommt wat de oorzaak is, neem dan contact op met uw Rotel leverancier. Hij weet vast het probleem voor u op te loseen.

Wat te doen bij problemen?

Als er al problemen zijn, zich deze meestal te wijten aan slechte verbindingen, slecht verbindingsmaterialial of een verkeerde stand van de knappen/schakelaars. Controller bij Niet functioneren of alle schakelaars en knappen in de juiste stand staan. Functioniert het één en ander Niet zoals het moet, probeer dan door elimineren er darüber te komen waar het probleem zit. Heeft u b.v. last van brom, controller dan of dat algid het geval is (een versterkerprobleem) of alleen bij een bepaalde bron (een probleem dus bij die bepaalde bron). Bent u zich Niet instaat om geluiduit de RA-985BX te krijgen, volgt u dan onderstaande suggesties:

De Lichtnet-indicator gaat branden zodia de RA-985BX op hetlichtnet is aangesloten. Doet de indicator het Niet, controllerer dan de lichnetaansluitng waarop de RA-985BX is aangesloten, meteen ander elektrisch apparaat, een schemerlamp o.i.d.

Het verrangen van de zekering

Ontdekt u met de schemerlamproef dat er wel degelijk spanning staat op de door u gebruikte wandcontactdoos en de lichtnet-indicator doet het nog steeds Niet, dan kon de interne zekering van de RA985BX wel eens ter ziele+zijn. Neem in dat geval contact op met uw handelaar, hij kan dat klusje zo voor u klaren.

Hij geeft geen geluid

Het indicator-lampje brandt wel, maar u hoort nog steeds niets.
Controleer dan of de verbindingen:tussen de gekozen bron en de RA985BX wel o.k. is. Controleer of de luister keuzeschakelaar "LISTENING" in de juiste stand staat. Hoe is de kwaliteit van de verbindingen tussen de RA-985BX en de luidsprekers? Na al deze controles要去 ie het doen. Zo Niet: u weet uw steun en toeverlaat, uw Rotel leverancier, te vinden.

De beveiligingsindicatoricht op

Als de beveiligingsindicator oplicht is er iets loos. Er zijn nu drie möglichkheden: de ventilatiegaten bovenop de versterker worden geblokkeerd, er heerst kortsluiting bij de luidsprekeruitgangen of er is eenijdje lang extreem met de RA-985BX te keer gegaan. Zet de versterker eerst UIT, check dan de eerste twee möglichkheden. De derde möglichkheid weet u zich het best. Wacht een paar minutes om de RA-985BX de gelegenheid te geben om af te koelen. Nu zet u de versterker waar aan en moet het probleem�ij opgelost. Doet 'ie het nu nog Niet, dan is hetijd om contact met uw Niet aflatende leverancier op te nemen.

Specifications

Continueuitgangsvermogen

(20-20.000 Hz. < 0,03% THD, 8Ω)

< 0.03% bij het opgegeven vermogen, half vermogen en 1 watt

< 0.05% bij het opgegeven vermogen, half vermogen en 1 watt

4 Hz. - 100 kHz. ±3 dB. 400

150mV./15kΩ

Frequentiebereik van alle ingangen

Dempingsfactor (20-20.000 Hz. aan 8 Ω)

Ingangsimpedantie/gevoeligheid

Oversturingsgrens

Max.uitgangsspanning van voorsterker en zone 1 V.

Toonregeling laag/hoog

Signaal/ruisverhouding (IHF, A network)

Lichtnetspanning

Vermogensopname

Afmetingen

Netto gewicht

Gegevens en ontwerp zijn voorbehonden.

RA-985BX

STEREO INTEGRATED AMPLIFIER

AMPLIFICATEUR INTEGRÉ STÉRÉOPHONIQUE
