MODE D'EMPLOI LED WALL DIMMER JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez dire ce mode d'emploi très attentionivement afin de pouvoir exploiter toutes les possibités de cet apparéil.

EN VOUS INSCRIVANT POUR LA LETTERD'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM ET INSCRIVEZ-VOUS

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

Commande à distance RGB compacte pour projecteurs à LED
- Extrémement conviviale et facile à manier
- 2 scènes programmables par l'utilisateur
L'appareil émet 4 signaux distincts vers des canaux DMX standard : R + G + B + master dimmer (gradateur général)
- Se monte facilement dans un mur, car il se place dans n'importe quel boitier mural pour interrupteur standard
- L'appareil est idéal pour les installations basées sur les LED dans les hotels, les magasins, les habitations privées, etc ...
- Plusieurs LED Wall Dimmers peuvent être installés pour fonctionner ensemble dans des installations plus conséquences
- L'appareil est livré avec 2 caches différents
- Il possède 3 modes de fonctionnement afin de permettre une flexibilité maximale

AVANT L'UTILISATION

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants.

• le LED Wall Dimmer
• un cache supplémentaire
• le mode d'emploi

Quelques instructions importantes:

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et averissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.

INSTRUCTIONS DE SECURITE:

Ce symbole signifie: uniquement pour usage a l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet apparéil à la pluie ou l'humidité.
  Pour eviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapte à la température ambiente lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causeer des dommages.
• Cet apparéil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun object contenant un liquide, tels que des vases, ne peut être place sur cet articleil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immeditatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulierement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximale d'utilisation de l'appareil est de 45^ . Ne pas l'utiliser au-delà de cette température.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays.
• Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas cette indiquée à l'arrête de l'appareil.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifique autorisée par les parties responsables.

ENTRETIEN

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Evitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilise pas de produits volatils tels que le benzène ou le 'thinner' qui peuvent endommager l'appareil.

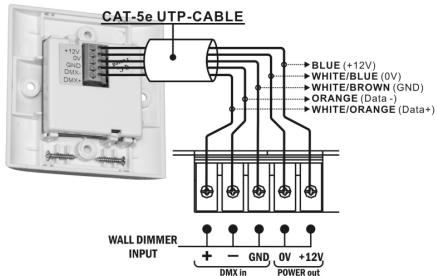

INSTALLATION

Utilisez du cable UTP, CAT. 5^e , pour réaliser les connexions. Il s'agit de cable Ethernet standard pour un réseau d'ordinateurs que l'on peut aisément tracer dans n'importe quel magasin d'informatique domestique. Afin de réaliser une installation correcte, il est important de respecter les codes des couleurs :

• Bleu = + 12 V
• BLANC/BLEU = 0V
• BLANC/BRUN = mise à la terre
  ORANGE = signaux DMX -
  ORANGE/BLANC = signaux DMX +

Selon l'utilisation pour laquelle il est prévu, le LED Wall Dimmer peut être combiné avec différents produits à LED dans la gamme de JB Systems :

MICRO LED MANAGER / MINI LED MANAGER Mk2 :

• Déconnectez le LED Manager de l'alimentation secteur.
• Connectez le cable UTP comme indiqué sur la figure ci-contre.
• Encodez l'adresse DMX du LED Manager comme étant l'adresse 001.
  C'est terminé!

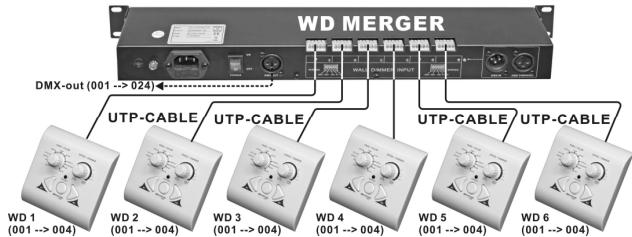

Le WD Merger permet de connecter jusqu'à 6 Wall Dimmers sur une seule chaîne générale par des signaux DMX. Les signaux DMX en provenance des 6 LED Wall Dimmers (correspondant aux adresses DMX allant de 001 à 004) seront mélangés pour dévelopir une seule source de signaux DMX (de 001 à 024):

• Wall Dimmer 1 = de 001 à 004
• Wall Dimmer 2 = de 005 à 008
• Wall Dimmer 3 = de 009 à 012
• Wall Dimmer 4 = de 013 à 016
• Wall Dimmer 5 = de 017 à 020
• Wall Dimmer 6 = de 021 à 024

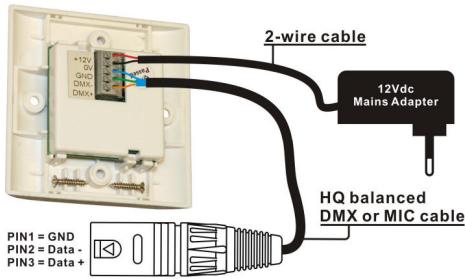

N'IMPORTE QUEL AUTRE PRODUIT A LED JB SYSTEMS :

Vou puez aussi utiliser le LED Wall Dimmer avec d'autres produits à LED JB Systems®, comme les apparèils LED Ball, LED Par, LED SPOT/WASH, LED MANAGER 300W, etc ... Cependant, dans ce cas, il vous faudra utiliser un transfo d'alimentation séparé de 12 V CA qui sera connecté au LED Wall Dimmer. Les sorties DMX devront être raccordées via un cable DMX symétrique de bonne qualité et un connecteur XLR. L'apparéil à LED connecté devrait correspondre à l'adresse DMX 001.

INSTALLATION MECANIQUE DANS UN BOITIER MURAL :

Le LED Wall Dimmer peut etre instalé dans n'importe quel boitier plastique standard encastrable dans un mur avec des vis pour le fixer :

• Enlever le cache de l'appareil (système à clips très facile)
• Placez l'appareil dans le boitier encastré dans le mur et fixez-le avec 2 vis.
• Replacez le cache en le clipsant sur l'appareil.
  C'est terminé!

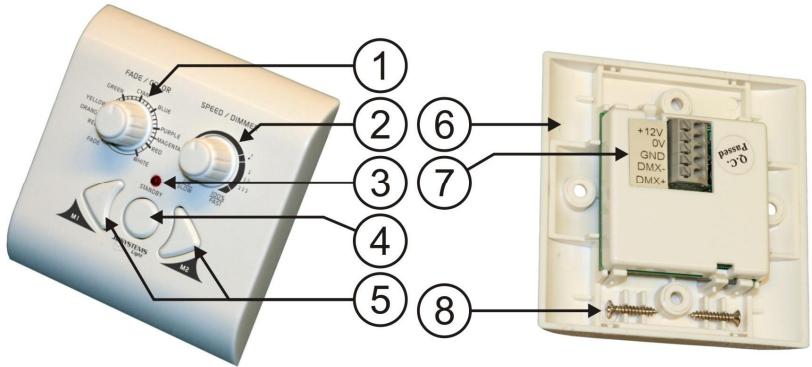

FUNCTIONS

1. Bouton FADE/COLOR : ce bouton assure différentes fonctions selon le mode de fonctionnement (prière de se reporter au n° 5)

2. MODES RGB1 & RGB2 :

Est utilisé pour sélectionner l'une des nombreuses couleurs préprogrammées. Utilisez le bouton SPEED/IMMER (2) pour adapter l'intensité du gradateur.
○ Tournez le bouton complètement vers la gauche pour faire démarcher la fonction FADE : vous obtiendrez un fondu enchainé en douceur d'une couleur à l'autre. Utilisez le bouton SPEED/DimMER (2) pour changer la vitesse des fondus enchainés, la puissance de sortie lumineuse est always to the nivene le plus eleve.

• Mode à 2 canaux : Ce mode est utilisé pour faire varier la valeur du canal DMX 1 de la valeur 000 à la valeur 255.

• BOUTON SPEED/IMMER : ce bouton assure différentes fonctions selon le mode de fonctionnement (prière de se reporter au n^5

• MODE RGB1 : le gradateur maître (master dimmer, canal DMX 4) peut être adapté de 0% à 100% . Vous pouvez également sélectionner la fonction stroboscopique (de lent à rapide) et la fonction musicale.

• MODE RGB2 : le gradateur maître (master dimmer, canal DMX 4) peut être adapté de 0 % à 100 %

• Mode à 2 canaux : Ce mode est utilisé pour faire varier la valeur du canal DMX 2 de la valeur 000 à la valeur 255.

• LED indiquant l'etat de STANDBY: cette LED est allumée quand la sortie du LED Wall Dimmer en en mode "black out". Cela permet de localiser plus facilement le LED Wall Dimmer dans le noir.

• Touche STANDBY : cette touche est utilisé pourmettre l'appareil en ou hors (black out) service.

• TOUCHES DES MEMOIRES : les touches M1 et M2 sont utilisées pour mémoriser et rappeler 2 ensembles de réglages différents ( appelés 2 'scènes'). On peut aussi utiliser ces touches pourCHOISER entre les 3 modes de fonctionnement du LED Wall Dimmer :

• MEMORISER UNE SCENE : utilisez les deux boutons (1) et (2) pour arriver à l'atmosphère lumineuse désirée. Afin de memoriser cet ensemble de réglages pour une utilisation dans le futur, il vous suffit d'appuyer sur les touches M1 et M2 jusqu'à ce que la LED témoin de STANDBY (3) se mette à clignoter brièvement. Vous pouvez procéder exactement de la même manière pour l'autre bouton de mérmorsation.

• POUR SELECTIONNER LES MODES DE FONCTIONNEMENT : priere de se reporter aux specifications relatives à la distribution exacte des canaux DMX.

O MODE RGB1: il s'agit du mode de fonctionnement "standard", il n'y a rien de spécial a faire.
- MODE RGB2: appuyez en même temps sur la touche STANDBY et la touche M1 jusqu'à ce que la LED tímoin de STANDBY se mette à clignoter brievement.
- Mode à 2 canaux : appuyez en même temps sur la touche STANDBY et la touche M2 jusqu'à ce que la LED tímoin de STANDBY se mette à clignoter brievement.

1. CHACHE DE L'APPAREIL : deux caches interchangeables destinés aux différents modes de fonctionnement peuvent être aisément clipsés sur le LED Wall Dimmer.

2. BORNES DE CONNXION : système facile de connexion : il suffit d'appuyez sur les bornes, un ressort coince les cables. Prière de se reporter au chapitre "Installation" pour de plus amples informations.

3. VIS DE MONTAGE : elles sont à utiliser pour fixer le LED Wall Dimmer dans un boîtier standard encastré dans un mur. Prière de se reporter au chapitre "Installation" pour de plus amples informations.

SPECIFICATIONS

Power Input: 12 V / 400 mA / CC.

Sorties DMX: sur les bornes de sortie

Canaux DMX: MODE RGB1 :

CH1 = ROUGE (valeurs DMX: 000 → 255)
CH2 = VERT (valeur DMX: 000 → 255)
CH3 = BLEU (valeurs DMX: 000 → 255)
CH4 = gradateur maitre (MASTER DIMMER) (valeur DMX: 000 → 255)

MODE RGB2 :

CH1 = ROUGE (valeurs DMX: 000 → 255)
CH2 = VERT (valeurs DMX: 000 → 255)
CH3 = BLEU (valeurs DMX:000→255)
CH4 = gradateur maitre (MASTER DIMMER) (valeurs DMX: 000 → 190)

Mode à 2 canaux :

CH1 = DIMMER1 (valeurs DMX: 000 → 255)
CH2 = DIMMER2 (valeurs DMX: 000 → 255)

Dimensions: Cache de recouvrement : 83 x 83 mm

Profondeur nécessaire à l'installation = 16 mm

Poids: 60g

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
