MANUAL DE UTILIZADOR LED WALL DIMMER JBSYSTEMS LIGHT

Tente recicular a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu País.

OPERATION MANUAL

Esta unidad está protegida contra interferências rádio. Este produit cumpre as exigências impostas pelas presentes directivas nacionais e europeias. A conformidade deste produits foi comprvada e as declarações e documents relevantes foram efectuados pelo fabricante.

• Controlo remoto compacto RGB para projectors LED
• Extremamente fácil de usar
• 2 cenas programáveis pelo utiliser
• Envia 4 canais DMX standard: R + G + B + controlo intensidade Master
• Fácil instalação na parede, encaixa em qualquer caixa de parede
• Perfeito para usar em instalacoes LED para hotes, casas, lojas, ...
• Varios dimmers de parede poder ser combinados jintos em grandes instalacoes
• Inclui 2 tampas differentes
• 3 Modos relacion de funciona para flexibilitademax

ANTES DE UTILIZAR

• Antes de utilizes esta unidad verifique se existem danos provocados durante o transporte. Caso existam danos aparentes, não utilize a unidad e contacte o seu revendedor.
• Importante:Esta unidade deixou a)nossa fabrica em perfeitas condições e devidamente embalada. É imprescindivel que outilizarosiga as instruções de seguranga e avisos descrivosestemanual. Quaisquer danos provocados porutilizaçãoincorrecta não serao cobertos pelaga garantia. O revendedor não sera responsavel por quaisquer danos ou problemas causados pelo incumprimento das instruções destemanual.
• Guarde este manual num local seguro para consulta futura. Caso vendia esta unidade, forneça estemanual.

Verifique o conteudo:

Certifique-se que a caixa contentos seguintes artigos:

• Manual do utiliser
• Unidade Wall Dimmer
• 1 tampa extra

INSTRUÇÉS DE SEGURANÇA:

Este=simbolo significa:utilizaçãounicamente em espacos fechados

Este symbolo significa: Leia instruções

• De modo a evacitar risco de fogo ouCHOque electrico, nao exponha este produits a chuva ou humididade.
• De forma a evitar a formação de condensação no interior daunities, ao transporte-la para ambiente queunte aguarde algo tempo de modo a que fazer uma ambientação à temperatura. A condensação pode aferar o desempenho daunities ou até danificá-la.
• Esta unidade destinata-se uniquamente a utilização em espacços fechados.
• Não introduza objetivos de metal nem verta liquidos no interior do produto, correrá risco de何时que eletrico ou poderá danificar o produits. Caso algothin objecto estranho entre em contacto com o interior daunité,DSLigue-a de imeditado da corrente.
• Evite locais com poeiras. Limpe a unidade regularamente.
• Mantenha esta unidade fora do alcance das crianças.
• Esta unidad deverá ser operada unicamente por pessoas experimentes.
• Temperatura ambiente de funciona maxima é de 40^ . Não utilize esta unidade a temperatas

ambientes mais elevadas.

• A instalação eletrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de seguranca em instalacoes eletricas e mecanicas do seu pais.
• Certifique-se que a voltagem a utilizesnão é superior à voltagem indicaa no pail traseiro da unidade.
• A cobertura e as lentesdeerao ser substituivas case apresentem danos visiveis
• Por motivos de segurarça, são proibidas quando alterações não autorizadas à unidade.

MANUTENÇAO

Limpe usingo um pano ligeiramente embarbido com agua. Evite deixarentar agua bajo da unidade. Nao use liquidos volateis como benzina o que ira danificar a unidade.

INSTALAÇÃO

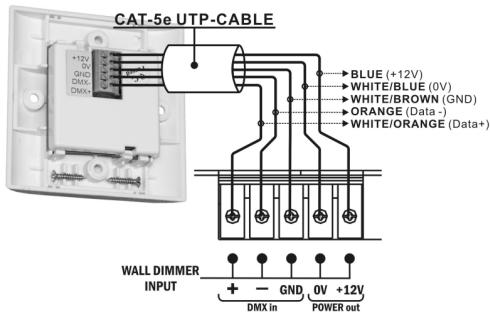

Use cabo CAT5 UTP para as ligações. Este é o cabo standard de rede informática Ethernet que pode fácilmente encontrar em qualquer loja de informática. É importante que siga os)códigos coloridos para uma instalização correça:

• AZUL = +12V
• BRANCO/AZUL = 0V
  BRANCO/CASTANHO = sinal terra
  LARANJA = SINAL DMX -
  LARANJA/BRANCO = DMX data +

Dependendo da aplicação o LED Wall Dimmer pode ser uso com diferentes produits LED JB Systems:

MICRO LED MANAGER / MINI LED MANAGER Mk2:

• Desligue o LED Manager da corrente.
• Conecte o cabo UTP como indicado na figura.
• Coloque o endereço DMX do LED Manager no endereço 001.
  Feito!

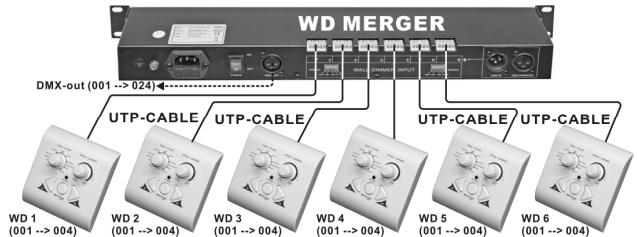

O WD Merger torna possivel conectar até 6 Wall Dimmers numa linha DMX. Os sinais DMX dos 6 LED Wall Dimmers (cada 001 até 004) são combinados em apenas um sinal DMX (001 a 024):

• Wall Dimmer1 = 001 a 004
• Wall Dimmer2 = 005 a 008
• Wall Dimmer3 = 009 a 012
• Wall Dimmer4 = 0013 a 016
• Wall Dimmer5 = 0017 a 020
• Wall Dimmer6 = 0021 a 024

COM OUTRO PRODUTO LED JB SYSTEMS:

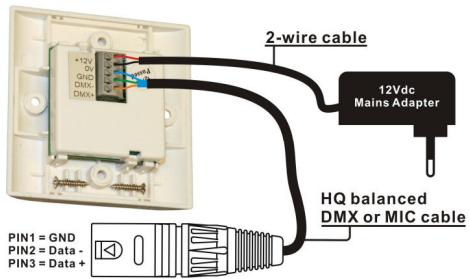

Temem possible usa-lo com outros produits LED JB Systems® como a LED ball, LED Par, LED SPOT / WASH, LED MANAGER 300W, ... Mas nestes casos irá precisar de uma fonte de alimentação separada de 12Vdc ligada ao Wall Dimmer. Assays DMX serão connectadas atraves de um cabo balanceado DMX de boa qualidade e conector XLR. O produto LED connectado devera ser atribuído ao canal DMX 001.

INSTALAÇÃO MECÁNICA NA CAIXA DE PAREDE:

O LED Wall Dimmer pode ser instalado em qualquer caixa standard embutida na parede com fixações de parafuso:

• Retire a tampa (sistema fácil click-on)
• Instale a unidade na caixa de parede e aperte com os 2 parafusos.
  Cologne a tampa.
  Feito!

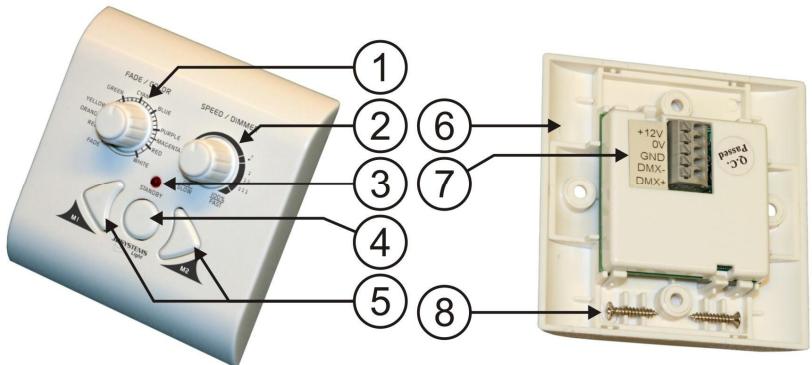

INSTRUÇÉS DE FUNCIONAMENTO

1. CONTROLLO FADE/COLOR: tem diferentes funções dependendo do modo de operação (ver n.5):

- MODO RGB1 & RGB2:

• Usado para seleccionar una das muitas cores pré programadas. Use o controlo SPEEDD/IMMER (2) adaptar o;nível de intensidade.
  o Rode o controlo totalmente para a esquerda para iniciar a funcao FADE: ira obter uma bela transicao de uma cor para outra. Use o controlo SPEED/DimMER (2) para mudar a velocidade de transicao. A potencia de saida é sempre no nthel maior.

• MODO 2 CHANAIS: Usado para regular a intensidade do canal DMX 1 do valor 000 até 255.

• CONTROLLO SPEED/IMMER: Tem不同类型ções, dependendo do modo de operação (ver n°5):

• MODE RGB1: o controle de intensidade master (canal DMX 4) pode ser adaptado de 0% to 100% . Pode también escolher a funcao strobe (de lenta a rapa) e funcao musica.

• MODO RGB2: o controlo de intensidade master (canal DMX 4) pode ser adaptado de 0% to 100% .

• MODO 2 CHANNEL: Usado para regular a intensidade do canal DMX 2 do valor 000 até 255.

• LED STANDBY: está aceso cuando a saía do Wall Dimmer está colocada em blackout. Torna fácil encontrar o Wall Dimmer no escuro.

• BOTAO STANDBY: Usado para ligar/desligar a saía do aparelho (blackout)

• BOTões DE MEMória: Os botões M1 e M2 são usados para memorizar 2 configurações de saída发展目标 (cenas). Não podem usar"These botões para escolher um dos 3ços de operação do Wall Dimmer:

• MEMORIZAR UMA CENA: Use os 2 controlos (1) e (2) para definir a luz correcta de atmosfera. Para memorizar esta configuracao para futuro uso, pressione o botão M1 ou M2 até que o LED STANDBY (3) pisque brevemente. Pode fazer o mesmo para o除外 botão de memória.

• ESCOLHER MODOS DE OPERACION: ver especificações para a distribuição exacta dos canais DMX.

O MODO RGB1: este é o modo de operação standard, nada de especialdehyde ser feito.
- MODO RGB2: pressione os botões STANDBY e M1 emconjunto até que o LED STANDBY (3) pique brevemente.
O MODO 2 CANAIS: pressione os botões STANDBY e M2 em-Conjunto até que o LED STANDBY (3) pisque brevamente.

1. COVER PLATE: das tampas substituíveis para diferentes modos de operação que podem ser fácilmente colocadas no Wall Dimmer.
2. TERMINALS DE LIGAÇAO: terminais de fácil liação, ver capitulo "instalação" para mais informação.
3. PARAFUSOS DE MONTAGEM: poder ser usados para fixar o Wall Dimmer numa caixa de parede, ver instalação para maiis informação.

ESPECIFICAÇÖES

Fonte de Alimentação: DC 12V / 400mA.

Saidas DMX: Terminais

Canais DMX:	MODO RGB1: CH1 = Vermelho (valores DMX: 000 → 255) CH2 = Verde (valores DMX: 000 → 255) CH3 = Azul (Valores DMX: 000 → 255) CH4 = Controlo intensidade Master (valores DMX: 000 → 255)
	MODO RGB2: CH1 = Vermelho (valores DMX: 000 → 255) CH2 = Verde (valores DMX: 000 → 255) CH3 = Azul (Valores DMX: 000 → 255) CH4 = Controlo intensidade Master (valores DMX: 000 → 190)
	MODO 2 CANAIS: CH1 = DIMMER1 (valores DMX: 000 → 255) CH2 = DIMMER2 (valores DMX: 000 → 255)
Dimensoes:	Cobertura = 83 x 83 mm
	Profundidade da instalação = 16 mm
Peso:	60 g

Estas informacoes estáu sujeitas a alteracoes sem avis previo

Pode fazer download da versão mais recente deste manual no nosso site: www.beglec.com
