LED STRING WHITE - Éclairage décoratif JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Guirlande LED
Caractéristiques techniques principales	LED blanc, longueur totale de 10 mètres, 100 LED
Alimentation électrique	Alimentation secteur 220-240V
Dimensions approximatives	Longueur : 10 m, Distance entre les LED : 10 cm
Poids	1,5 kg
Compatibilités	Compatible avec les contrôleurs DMX
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240V
Puissance	10W
Fonctions principales	Éclairage décoratif, ambiance festive, utilisation intérieure et extérieure
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	Ne pas immerger dans l'eau, respecter les normes de sécurité électrique
Informations générales	Idéal pour les événements, fêtes, et décorations saisonnières

FOIRE AUX QUESTIONS - LED STRING WHITE JBSYSTEMS LIGHT

Comment puis-je allumer la guirlande LED JBSYSTEMS LIGHT?

Pour allumer la guirlande LED, branchez-la sur une prise électrique et utilisez l'interrupteur situé sur le câble pour l'activer.

Que faire si certaines LED ne s'allument pas?

Vérifiez d'abord que la guirlande est correctement branchée. Si le problème persiste, inspectez chaque ampoule pour détecter des dommages ou des connexions desserrées.

La guirlande est-elle étanche?

La guirlande LED JBSYSTEMS LIGHT est conçue pour un usage intérieur. Évitez de l'exposer à l'eau ou à des conditions météorologiques humides.

Comment puis-je raccorder plusieurs guirlandes ensemble?

Vous pouvez raccorder plusieurs guirlandes JBSYSTEMS LIGHT ensemble, mais assurez-vous de ne pas dépasser la limite de puissance indiquée dans le manuel d'utilisation.

Puis-je utiliser la guirlande avec un variateur?

Non, la guirlande LED JBSYSTEMS LIGHT n'est pas compatible avec les variateurs. Utilisez uniquement une prise standard pour l'alimenter.

Quelle est la longueur de la guirlande LED?

La longueur de la guirlande LED JBSYSTEMS LIGHT est de 10 mètres.

Comment entretenir ma guirlande LED?

Pour entretenir votre guirlande, nettoyez-la régulièrement avec un chiffon doux et sec. Évitez l'utilisation de produits chimiques agressifs.

La guirlande est-elle économe en énergie?

Oui, la guirlande LED JBSYSTEMS LIGHT est conçue pour être économe en énergie, consommant moins d'électricité par rapport aux ampoules traditionnelles.

Que faire si la guirlande ne s'allume pas?

Vérifiez d'abord la prise électrique pour vous assurer qu'elle fonctionne. Si la prise est opérationnelle, inspectez le câble et l'interrupteur pour tout dommage.

La guirlande est-elle dimmable?

Non, la guirlande LED JBSYSTEMS LIGHT n'est pas dimmable.

MODE D'EMPLOI LED STRING WHITE JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC. SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été créé pour la production de produits de lumières décoratives et est utilisé dans des spectacles lumineux.
• Voici un effet à LED fantastique, à trois dimensions, et qui peut être installé n'importe où, par qui que ce soit: il suffit de brancher la LED string (ultra légère et construite en polycarbonate) de 6,4m de long dans n'importe chaque prise murale de 230 volts pour que ce splendeide effet se mette en route.
• Cela donne des effets statiques ou activés par le son, ainsi que des effets de stroboscope des plus saissants.
• Il peut être utilisé dans toutes sortes de spectacles, dans des situations itinérantes, et même à l'extérieur (IP44):
• Clubs, discothèques, prestations de DJ : effets dynamiques qui suivent le rythme de la sono afin de mobiliser le public;
• A l'extérieur : parfait pour les garden parties, pour décorer les arbres à Noël, les rues, les attractions foraines, etc...
• Installation modulaire permettant une totale flexibilité : on peut commencer/modestement, avec juste un ensemble de base formé par un contrôleur pour le son et trois LED strings (au total : 12 lampes BLANCHES), puis arrivert progressivement à un imposant "rideau" de LED.
• Il suffit pour cela d'assembler les composants de base de la manière dont on le désire:

LS-WH-CONTROL: Contrôleur de base pour le son, préprogrammé, qui peut piloter jusqu'à 12 lampes BLANCHES. LS-WH-STRING: String qui contient 4 lampes BLANCHES, longueur = 1,50m - LS-POWER-7A: Bloc d'alimentation supplémentaire de 7A ampères, convient pour un maximum de 116 lampes - LS-BUFFER : ce buffer est nécessaire toutes les 300 lampes, quand on utilise un câble d'extension de 3 mètres, tous les 16 strings. - LS-CURTAIN-2M: câble à 8 branches en forme de T afin de former un rideau de LED, d'une longueur de 2 mètres; LS-EXTENSION-3M: câble d'extension de 3 mètres.

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil,

assurez-vous d'y joindre ce manuel également.

• Afin de protégérer l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

Mode d'emploi 1 contrôleur "LS-WH-CONTROL" - 3 strings "LS-WH-CONTROL" 1 ceinturon de fixation

Instructions de sécurité:

RISK OF ELECTRIC SHOCK / DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie : appareil construit selon les normes de sécurité classe II

Cet appareil peut être monté sur des surfaces inflammables courantes. Font partie de ces surfaces inflammables courantes, les matériaux de construction tels que le bois et des matériaux à base de bois d'une épaisseur supérieure à 2 mm.

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température.
• Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée sur l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon doit être écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles !
• Pour éviter tout risque de choc électrique, cet appareil doit être remplacé uniquement avec l'adaptateur secteur inclus. Si l'adaptateur est défectueux, il sera utilisé seulement par un module identique.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. Il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

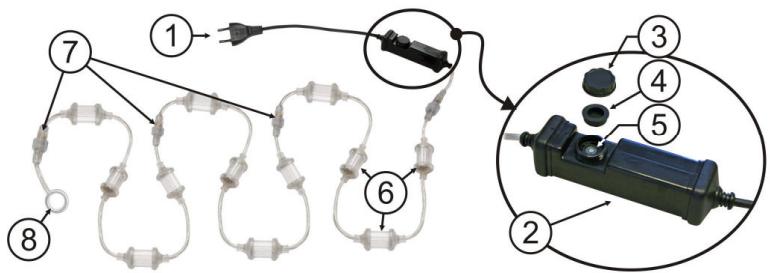

Description

1. Connecteur pour le réseau : vérifie si la tension de service n'est pas supérieure à 230 volts / 50 Hz
2. Contrôleur : le contrôleur est équipé d'une alimentation pouvant piloter un maximum de 12 bulbes et de 16 programmes (13 statiques et 3 réagissant à une source audio).
3. Couvercle en plastique : il protège le sélecteur de programme (5) de la pluie et de la poussière.
4. Joint en caoutchouc : il est utilisé pour sceller le sélecteur de programme (5), ce qui permet d'éviter la présence de moisissures, toujours possible sans ce type de protection.
5. Sélecteur de programme : il est utilisé pour sélectionner l’un des 16 programmes internes. Prière de se référer au chapitre "Instructions d'utilisation" pour de plus amples informations.
6. Bulbes à LED blancs : cet élément contient des LED blanches ; on peut accumuler jusqu'à 1.024 pièces sur une seule ligne ou string !
7. Connecteur pour string : connecteurs spéciaux aux normes IP44 pour connecter ensemble les 3 guirlandes "LS-WH-STRING".
8. Ceiling de fixation : il peut être utilisé pour attacher le string ou, par exemple, pour l'étirer depuis le plafond vers le sol, etc...

Mise en PLACE

REMARQUE IMPORTANTE: Il ne faut JAMAIS déconnecter des éléments entre eux, quels qu'ils soient, ni faire quelles changement que ce soit dans l'implantation tant que l'installation est connectée au réseau : certains composants pourraient être gravement endommagés.

La maniere la plus SIMPLE

Si vous pouvez juste vous contenter d'utiliser le kit standard de démarrage (basé sur le principe du "plug & play"), les choses sont VRAIMENT TRES SIMPLES : il vous suffit de relier entre eux les éléments de ce "LSWH-STARTER" (kit de démarrage) et de connecter le string ainsi formé au réseau d'alimentation. L'installation est déjà terminée : inutile de chercher plus loin ! ©

La maniere plus sophistiquee

En partant de l'ensemble de base "LS-WH-STARTER", il vous est loisible de créer un système de plus grande taille, et ce, tout simplement en y ajoutant les accessoires disponibles en option. Pour chacun de ces accessoires, nous donnons une description, avec les applications possibles :

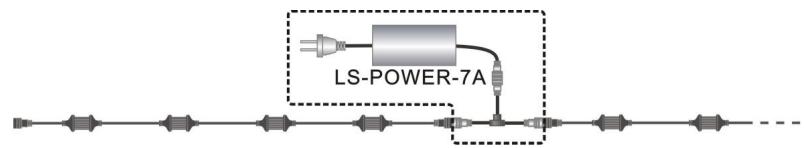

LS-POWER-7A

Le contrôleur qui fait partie du kit de démarrage est en mesure de contrôler jusqu'à 1.024 bulbes à LED, mais cependant, sa capacité d'alimentation interne se limite à 12 bulbes à LED. Cela peut dire qu'il est nécessaire de prévoir une unité d'alimentation supplémentaire à chaque fois que l'on ajoute des strings en plus. L'unité d'alimentation LS-POWER-7A est en mesure de fournir la puissance voulue pour une quantité de bulbes à LED allant jusqu'à 116. Par conséquent, tous les 116 bulbes à LED, une unité d'alimentation LS-POWER-7A doit être insérée dans la guirlande.

L'alimentation LS-POWER-7A dispose d'un élément de puissance en forme de T que l'on utilise pour "injecter" de la puissance en plus dans les

guirlandes. Prière de vous reférer à la figure ci-dessous afin de comprendre de chaque manière le LS-POWER-7A doit être inséré dans la chaîne :

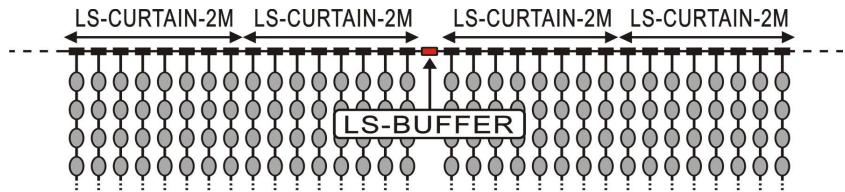

Ls-Buffer :

Lorsqu'on ajoute des strings en plus, la qualité du signal de contrôle se dégrade. Le fait d'ajouter des buffers permet de rendre son intégrité au signal de contrôle. Il est conseillé de recourir à des buffers dans les cas qui suivent :

• Quand un ou plusieurs câbles LS-EXTENSION-3M sont

utilisés, il est nécessaire de placer un buffer AVANT le ou les câbles d'extension.

LS-BUFFER

Il est possible de connecter un maximum de 8 câbles ensemble. Ne connectez jamais 2 buffers l’un à l’autre : il faut toujours placer au moins un LS-WH-STRING entre 2 buffers.

• Pour une série de 300 bulbes à LED dans une ligne, un buffer est nécessaire.
• Quand on utilise 16 strings. En pratique, cela peut dire que lorsque 2 câbles LS-CURTAIN-2M sont connectés ensemble dans une même ligne, il faut insérer un buffer avant que l'on ne connecte 2 autres câbles LS-CURTAIN-2M.

Attention: entre deux buffers, il faut insérer au moins un string. Par conséquent, quand 4 câbles LS-CURTAIN-2M sont utilisés pour former un "rideau" de 8 mètres de long, il faut ajouter un LS-WH-STRING entre la première "paire" et la seconde "paire" de câbles LS-CURTAIN-2M.

Ls-wh-string

Un LS-WH-STRING contient 4 bulbes à LED et mesure 1,5 mètre. On peut ajouter un ou plusieurs strings dans une même ligne jusqu'à ce que l'on atteigne le maximum autorisé de 1.024 bulbes à LED. Bien entendu, il faut ajouter des unités d'alimentation LS-POWER-7A supplémentaires et des buffers de signal (LS-BUFFER) où cela s'avère nécessaire!

LS-xxx-STRING

LS-CURTAIN-2M

Un élément LS-CURTAIN-2M est un câble de 2 mètres de long comptant 8 connecteurs en forme de T et permettant de créer un "ridence" de LED du plus bel effet.

LS-CURTAIN 2M

Il vous est loisible d'aligner un ou plusieurs câbles de ce type sur une ligne horizontalement. En théorie, vous pouvez connecter jusqu'à 256 câbles LS-WH-STRING (ce qui correspond à 1.024 bulbes à LED) à chacun de ces 8 connecteurs en T. Bien entendu, il faut ajouter des unités d'alimentation LS-POWER-7A supplémentaires et

des buffers de signal (LS-BUFFER) où cela s'avère nécessaire !

La figure se trouvant à droite vous donne une idée de ce type d'application en forme de rideau.

LS-EXTENSION-3M

Ce câble long de 3 mètres est utilisé pour relier deux éléments d'un ensemble qui sont relativement éloignés. Par exemple : pour palier la distance se trouvant entre le contrôleur et le premier string. Vous pouvez connecter jusqu'à 8 câbles d'extension ensemble pour obtenir ainsi une largeur maximale de 24 mètres. Attention : si vous utilisez un ou plusieurs câbles d'extension en une seule ligne, il vous faut TOUJOURS ajouter un bufferAAPravant!

LS-EXTENSION 3M

Instructions d'utilisation

Une fois que le kit de démarrage (ou une installation plus élaborée) est monté, il suffit de le connecter au réseau d'alimentation. L'efficacité commence à fonctionner immédiatement.

Le contrôleur possède 16 programmes (13 statiques et 3 contrôlés par le signal audio) que l'on peut sélectionner de la manière la plus simple qui soit.

• Dévissez le couvercle en plastique (3) et enlevez le joint en caoutchouc (4).
• Utilisez un petit tournevis pour faire tourner PRUDEMMENT (!!!) le sélecteur de programmes (5) dans une direction ou l'autre jusqu'à ce que vous ayez trouvé le programme désiré.

• Toutes les 15 lampes, 1 lampe se déplace continuellement vers l'avant à vitesse moyenne.
• 1 Toutes les 15 lampes, 1 lampe se déplace continuellement vers l'avant à vitesse lente.
• 2 Toutes les 15 lampes, 1 lampe se déplace continuellement vers l'arrière à vitesse moyenne.
• 3 Toutes les 15 lampes, 1 lampe se déplace continuellement vers l'arrière à vitesse lente.
• Toutes les 30 lampes, 2 lampes se déplacent continuellement vers l'avant à vitesse rapide.
• 5 Toutes les 30 lampes, 2 lampes se déplacent continuellement vers l'avant à vitesse moyenne.
• 6 Toutes les 30 lampes, 2 lampes se déplacent continuellement vers l'arrière à vitesse rapide. 7 Toutes les 30 lampes, 2 lampes se déplacent continuellement vers l'arrière à vitesse moyenne.
• ellement vers l'avant à vitesse rapide.
• ellement vers l'avant à vitesse moyenne.
• Toutes les 50 lampes, une suite de 14 lampes créé un effet de "trainée" se déplace continuellement vers l'arrière à vitesse rapide. ellement vers l'arrière à vitesse moyenne.
• Les lampes se déplacent continuellement vers l'avant et vers l'arrière, créent un effet de "trainée" à vitesse moyenne
• D Séquence de poursuite 1 réagissant au signal musical : Trois figures clignotantes évoluant suivant le rythme de la musique.
• équence de poursuite 3 réagissant au signal musical : Huit figures clignotantes évoluant suivant le rythme de la musique.
• Remettez le joint en caoutchouc (4) en place et refixez le couvercle en plastique (3) afin de garantir le sélecteur contre toute forme de moissure et/ou de poussière.

Quelques généralités bonnes à savoir :

• Ne pas mettre l'unité sous tension et hors tension à de faibles intervalles, cela réduit la durée de vie des ampoules.
• Débranche systématiquement l'appareil s'il n'est pas utilisé pour une période prolongée.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Important: Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Maintenance

• Mettez l'appareil hors tension et débranchez le cordon d'alimentation.
• Lorsqu'un bulbe à LED est visiblement endommagé (fissures ou éraflures profondes), il doit être remplacé.
• Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes au moins une fois tous les 90 jours.

Alimentation:

CA 230V, 50Hz

Consommation du starter kit:

7.8 watts

Fusible:

T1A/250V: place à l'intérieur, NE PEUT PAS être remplacé

par l'utilisateur!

Contrôle du son:

microphone interne

Longueur totale :

6,4m

Poids:

0,95kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
