Type de produit	Guirlande lumineuse LED flexible
Marque	JBSYSTEMS LIGHT
Modèle	LED ROPE LIGHT
Catégorie	Éclairage décoratif
Longueur	30 mètres
Diamètre	14 mm
Poids	192 g/mètre
Alimentation	3 x 24 V CC (commun anode) via LED MANAGER
Consommation électrique	2 W/mètre (soit 60 W pour 30 m)
Type de LED	RGB multicolore super brillante
Connectique	Connecteur à 4 broches avec verrouillage
Découpage possible	Tous les 50 cm (repères ciseaux)
Utilisation	Intérieur et extérieur (température max 45°C)
Accessoires inclus	Notice d'utilisation
Accessoires disponibles séparément	Câble d'alimentation, connecteurs intermédiaires, capuchons, supports de montage
Nécessite	LED MANAGER (alimentation DMX, vendu séparément)
Fonctionnalités	Éclairage décoratif multicolore, façades, bars, discothèques, magasins
Sécurité	Ne pas brancher directement sur 230V, utiliser uniquement avec LED MANAGER
Maintenance	Vérifier périodiquement vis et câbles
Garantie	Garantie standard, contactez le vendeur en cas de problème

FOIRE AUX QUESTIONS - LED ROPE LIGHT JBSYSTEMS LIGHT

Comment couper la guirlande lumineuse à la longueur souhaitée ?

Utilisez un outil bien aiguisé (cutter ou canif) pour trancher la guirlande aux endroits où se trouvent les repères de coupure (symbole de ciseaux visibles tous les 50 cm). Attention à ne pas dépasser 30 mètres par tronçon.

Puis-je connecter plusieurs guirlandes ensemble ?

Oui, à l'aide du connecteur intermédiaire (vendu séparément). Enlevez les anneaux de serrage, insérez les broches dans les orifices des guirlandes, puis serrez les anneaux. Vous pouvez également relier deux guirlandes via un câble d'alimentation supplémentaire.

Quelle est la consommation électrique de cette guirlande ?

La consommation est de 2 watts par mètre. Pour une guirlande de 30 mètres, la consommation totale est d'environ 60 watts.

Comment installer la guirlande sur une surface plane ?

Utilisez les supports de montage (vendu séparément). Sciez-les à la longueur désirée, fixez-les à la surface avec de la colle forte ou de petites vis, puis poussez la guirlande dans les supports.

Puis-je utiliser cette guirlande à l’extérieur ?

Oui, elle est conçue pour une utilisation en intérieur comme en extérieur. Veillez à ce que la température interne maximale ne dépasse pas 45°C et que l'extrémité soit fermée hermétiquement avec un capuchon et du silicone.

Quel type d’alimentation est nécessaire ?

Cette guirlande fonctionne exclusivement avec le LED MANAGER (alimentation DMX, vendu séparément). Elle nécessite une alimentation 3 x 24 V CC (commun anode). Ne la branchez jamais directement sur le secteur 230V.

Comment raccorder la guirlande au LED MANAGER ?

Utilisez le câble d'alimentation secteur (vendu séparément). Connectez le connecteur de la guirlande à la guirlande lumineuse, puis dénudez l'autre extrémité du câble et reliez les fils aux bornes du LED MANAGER en respectant les codes de couleurs (voir notice, figure 3).

Que faire en cas de dysfonctionnement ?

Arrêtez immédiatement l'utilisation et contactez votre revendeur. Vérifiez les connexions, l'absence de dommages, et assurez-vous que le LED MANAGER fonctionne correctement.

Est-il possible d’allonger la guirlande au-delà de 30 mètres ?

Oui, mais par segments séparés. Ne dépassez pas 30 mètres par tronçon, car les conducteurs internes seraient en surcharge. Par exemple, pour 50 mètres, créez deux tronçons de 30 m et 20 m (ou 25+25) et connectez-les via le LED MANAGER.

Comment fermer l’extrémité de la guirlande ?

Utilisez un capuchon (vendu séparément). Appliquez un peu de silicone à l'intérieur du capuchon pour assurer l'étanchéité, puis fixez-le sur l'extrémité de la guirlande.

MODE D'EMPLOI LED ROPE LIGHT JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC. SURFEZ SUR: WWW. BEGLEC. COM

Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

Cet appareil a ete conu pour la production de yeux de lumiieres decoratifs et est utilise dans des spectacles lumineux. - Guirlande lumineuse flexible multicolore RVB (rond, D = 14 ~mm ) avec à l'intérieur des LED super brillantes. - Parfait pour des façades multicolores (utilisation à l'intérieur comme à l'extérieur), la decoration de bars, discothèques, magasins, etc... - Peut être plié pour épouser la forme des murs et/ou des coins. - Connecteurs à 4 broches solides avec verrouillage. - A utiliser avec le LED MANAGER (alimentation LED par DMX) - En longueur de 30 metres qui peuvent être coupés tous les 50cm. - Consommation: 2 Watt/metre - Câbles d'alimentation, connecteurs de liaison, capuchons pour fermer les extrémités et clips de montage disponibles séparément.

Remarque importante: cette guilde lumineuse fonctionne exclusively en association avec un appareil séparé, le LED MANAGER (alimentation LED par DMX), auquel elle doit être raccordée. Il est donc impossible de la faire fonctionner seule.

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

• Led Rope Light de 30 m Mode d'emploi

Quelques remarques importantes

!! Cette guirlande lumineuse à LED ne peut être utilisée qu'avec le JB SYSTEMS® LEDMANAGER exclusivement !!

!!! Donc, NE LA CONNECTEZ PAS DIRECTEMENT AU 230 VOLTS !!!

N'utilisez pas des longueurs de plus de 30 metres, les conducteurs internes seraient en surcharge, ce qui

endommagerait la guirlande lumineuse.

(Pour plus d'info, se reporter ci-dessous)

Lorsque toutes les LED sont allumées, cette guirlande lumineuse à LED consomme environ 2 watts par mètre. Cela signifie que l'on peut connecter jusqu'à 150 mètres à un LED MANAGER (c'est-à-dire 75 mètres à chaque sortie : 2 x 75m = 150m). - Cette guirlande lumineuse peut être sectionnée tous les 50 cm (repères visibles aux endroits où on peut la couper). - Ce produit peut être utilisé à l'intérieur comme à l'extérieur, la température interne maximale est de 45°C.

Explications concernant certains accessories

• CABLED'ALIMENTATION: ce cordon d'alimentation secteur est utilisé pour connecter la guirlande lumineuse au LED MANAGER. Pour ce faire, il faut simplement connecter les différents conducteurs du cable d'alimentation avec les conducteurs de couleurs des cables livrés avec le LED MANAGER.

• CONNECTEURINTERMEDIAIRE:

est utilisé pour relier 2 morceaux de guirlande lumineuse à LED RGB ensemble.

• CAPUCHON: est utilisé pour fermer l'extrémité d'une guirlande lumineuse.

• Supports de montage (2M) : sont utilisés pour guider la guirlande lumineuse lorsqu'elle est installée sur une surface plane. On obtient grâce à ces supports une guirlande lumineuse à LED parfaitement rectiligne.

Installation de la guirlande lumineuse

On peut installer facilement la guirlande lumineuse sur n'importe quelle surface. NE PAS utiliser de longueurs supérieures à 30 mètres, cela pourrait endommager les conducteurs internes. Lorsque l'on doit installer des longueurs supérieures à 30 mètres, il suffit de répartir l'installation en plusieurs entités séparées pour arriver à la longueur globale désirée. Avec un outil bien aiguisé (un canif très coupant ou un cutter), on peut facilement trancher la guirlande lumineuse aux endroits où se trouvent les repères de coupure (le symbole des ciseaux est visible tous les 50 m) afin de la diviser en plusieurs morceaux. Se reporter au chapitre 'Comment réaliser un morceau de plus de 30 mètres' pour de plus amples informations.

1. COUPER LE CABLE OUSE TROUVENT LES SYMBOLES DES CISEAUX

1. LORSQUON SE CONNECTE AU CORDON SECTEUR, IL FAUT TOUJOURS S'ASSURER QUE LE SIGNÉ '24 V' PRESENT SUR LE CABLE SE TROUVE SUR LA DROITE

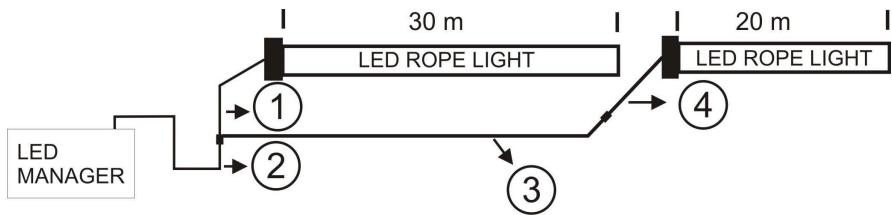

Comment realiser un morceau de plus de 30 METRES?

Voici un exemple en deux segments que l'on combine pour arriver à une longueur de 50 mètres.

1. Guirlande lumineuse à LED sous 24 V.
2. Bloc de raccordement du LED MANAGER.
3. Câble à 4 conducteurs.
4. Câble d'alimentation 24 V.

Installation des supports de montage

Utiliser une petite scie à métaux pour scier les supports de montage à la longueur désirée. Pour les fixer à la surface de pose, on peut utiliser de la colle forte ou de petites vis. Quand tous les supports sont en place, il suffit de pousser la guirlande lumineuse dans les supports. C'est terminé!

Raccord de 2 guirlandes lumineuses

Enlever les anneaux de serrage des deux côtés du connecteur intermédiaire et les mettre aux extrémités des 2 guirlandes lumineuses. Presser le connecteur intermédiaire de manière à ce que ses 4 broches pointues s'enfoncent dans les 4 orifices des conducteurs d'une guirlande lumineuse.

Attention : les orifices et les broches sont un peu excentrées, il faut donc s'assurer d'insérer les broches correctement puis soupercer le connecteur intermédiaire le plus loin possible dans les orifices de la guirlande lumineuse. Remettre l'anneau de serrage en place et bien le serrer. Faire exactement la même chose avec l'extrémité de l'autre guirlande lumineuse. Voilà, tout est prêt !

Installation du CORDON d'alimentation secteur

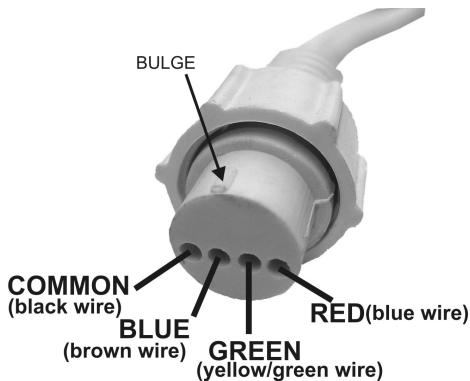

Le cordon d'alimentation secteur est livré avec un connecteur de guirlande lumineuse qu'il faut tout d'abord raccorder à la guirlande lumineuse à LED. Se référer aux figures 1 et 2 ci-dessous.

Attention : les orifices et les broches sont un peu excentrées, il faut donc s'assurer d'insérer les broches correctement puis pousser le connecteur du cordon d'alimentation secteur le plus loin possible dans les orifices de la guirlande lumineuse. Remettre l'anneau de serrage en place et bien le serrer. Voilà, tout est prêt !

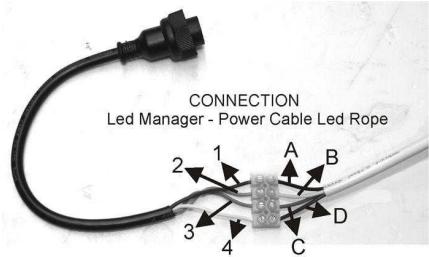

Il faut ensuite dénuder l'autre extrémité du câble et ses fils conducteurs pour le connecter à l'un des deux petits blocs de raccordement qui sont livrés avec le LED MANAGER. Se réferer à la figure 3 pour identifier les correspondances de couleurs entre les fils conducteurs!

1 Blue/Blauw/Bleu/Azul/Azul

A Brown/Bruin/Brun/ Braun/Marrón/Marron

2 Red/Rood/Rouge/Rot/Rojo/Vermelho

Blue/Blauw/Bleu/Blue/Azul

3 Green/Groen/Vert/Grün/Verde

Cryin-Green/Geel-Groen/Grau/Jaune-Vert/Geib-Grun/Amanio-Verde/Amarico-Verde

4 White/Wit/Blanco/Weiß/Blanco/Branco

Black/Zwart/Noir/Schwarz/Negro/Preto

Installation du capuchon

L'extrémité de la guirlande lumineuse doit être fermée hermétiquement. Afin de la rendre étanche, il faut mettre un peu de silicone à l'intérieur du capuchon avant de le fixer sur la guirlande lumineuse à LED.

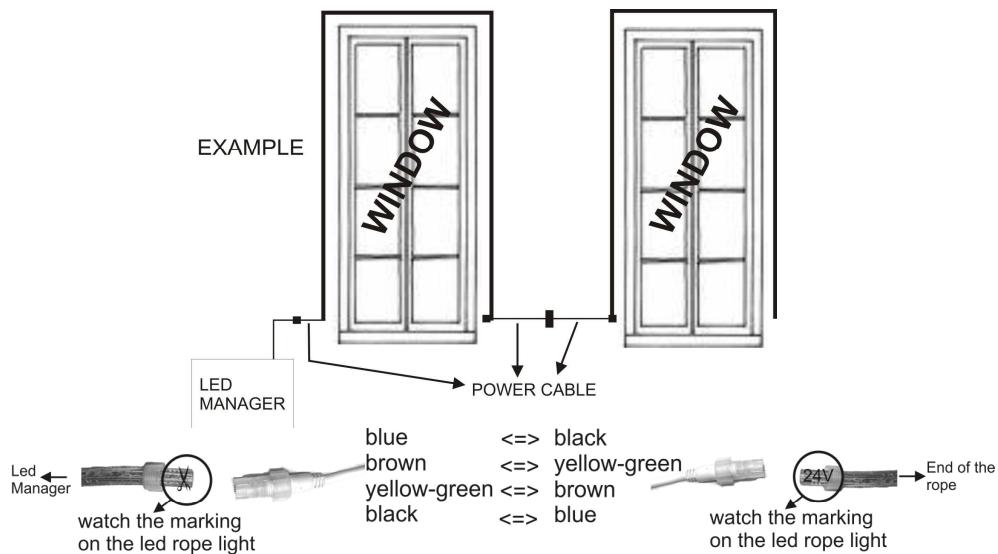

Raccord de deux guirlandes lumineuses VIA un cable

Si on désire racorder deux guirlandes lumineuses à LED via un segment de cable, il suffit de relier deux cordons d'alimentation secteur l'un à l'autre. Pour ce faire, se reporter à la figure ci-dessous (bien respecter les codes de couleurs et les repères sur la guirlande!)

Blue	Blauw/Bleu/Blau/Azul
Brown	Bruin/Brun/Braun/Marrón/Marron
Yellow-green	Geel-groen/Jaune-vert/Gelb-grün/Amarillo-verde/Amarelo-verde
Black	Zwart/Noir/Schwarz/Negro/Preto

Instructions d'utilisation

• Une fois que l'appareil est connecté au LED MANAGER, l'unité principale fonctionne.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Maintenance

Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de la maintenance. - Mettez l'appareil hors tension et débranchez le cordon d'alimentation. Pendant l'inspection, les points suivants doivent être vérifiés : - Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées. - Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation. - Les câbles doivent être en parfait état et doivent être replacés immédiatement en cas de détection d'un problème, même bénin.

Tension de service :

Consummation :

Reprises de coupure :

Contrôle du son:

Diamètre de la guirlande lumineuse :

Taille:

Poids:

3 x 24V, commun à l'anode

2 watts par mètre

tous les 50 cm

Aucun, se reporter au LED MANAGER

14mm

192 g/metre

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
