LED ROPE LIGHT - Iluminación decorativa JBSYSTEMS LIGHT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Guirnalda luminosa LED flexible
Marca	JBSYSTEMS LIGHT
Modelo	LED ROPE LIGHT
Categoría	Iluminación decorativa
Longitud	30 metros
Diámetro	14 mm
Peso	192 g/metro
Alimentación	3 x 24 V CC (ánodo común) vía LED MANAGER
Consumo eléctrico	2 W/metro (es decir, 60 W para 30 m)
Tipo de LED	RGB multicolor súper brillante
Conector	Conector de 4 pines con bloqueo
Corte posible	Cada 50 cm (marcas de tijeras)
Uso	Interior y exterior (temperatura máxima 45°C)
Accesorios incluidos	Manual de instrucciones
Accesorios disponibles por separado	Cable de alimentación, conectores intermedios, tapas, soportes de montaje
Requiere	LED MANAGER (alimentación DMX, vendido por separado)
Funcionalidades	Iluminación decorativa multicolor, fachadas, bares, discotecas, tiendas
Seguridad	No conectar directamente a 230V, usar solo con LED MANAGER
Mantenimiento	Verificar periódicamente tornillos y cables
Garantía	Garantía estándar, contacte al vendedor en caso de problema

Preguntas frecuentes - LED ROPE LIGHT JBSYSTEMS LIGHT

¿Cómo cortar la guirnalda luminosa a la longitud deseada?

Use una herramienta bien afilada (cúter o navaja) para cortar la guirnalda en los lugares donde se encuentran las marcas de corte (símbolo de tijeras visibles cada 50 cm). Atención: no exceda 30 metros por tramo.

¿Puedo conectar varias guirnaldas juntas?

Sí, mediante el conector intermedio (vendido por separado). Retire los anillos de apriete, inserte los pines en los orificios de las guirnaldas y luego apriete los anillos. También puede unir dos guirnaldas mediante un cable de alimentación adicional.

¿Cuál es el consumo eléctrico de esta guirnalda?

El consumo es de 2 vatios por metro. Para una guirnalda de 30 metros, el consumo total es de aproximadamente 60 vatios.

¿Cómo instalar la guirnalda en una superficie plana?

Use los soportes de montaje (vendido por separado). Córtelos a la longitud deseada, fíjelos a la superficie con pegamento fuerte o pequeños tornillos, luego inserte la guirnalda en los soportes.

¿Puedo usar esta guirnalda en exteriores?

Sí, está diseñada para uso tanto en interiores como en exteriores. Asegúrese de que la temperatura interna máxima no supere los 45°C y que el extremo esté cerrado herméticamente con una tapa y silicona.

¿Qué tipo de alimentación se necesita?

Esta guirnalda funciona exclusivamente con el LED MANAGER (alimentación DMX, vendido por separado). Requiere una alimentación 3 x 24 V CC (ánodo común). Nunca la conecte directamente a la red de 230V.

¿Cómo conectar la guirnalda al LED MANAGER?

Use el cable de alimentación sector (vendido por separado). Conecte el conector de la guirnalda a la guirnalda luminosa, luego pele el otro extremo del cable y conecte los hilos a los bornes del LED MANAGER respetando los códigos de colores (ver manual, figura 3).

¿Qué hacer en caso de mal funcionamiento?

Detenga inmediatamente el uso y contacte a su vendedor. Verifique las conexiones, ausencia de daños, y asegúrese de que el LED MANAGER funcione correctamente.

¿Es posible alargar la guirnalda más allá de 30 metros?

Sí, pero por segmentos separados. No exceda 30 metros por tramo, ya que los conductores internos se sobrecargarían. Por ejemplo, para 50 metros, cree dos tramos de 30 m y 20 m (o 25+25) y conéctelos mediante el LED MANAGER.

¿Cómo cerrar el extremo de la guirnalda?

Use una tapa (vendida por separado). Aplique un poco de silicona dentro de la tapa para asegurar la estanqueidad, luego fíjela en el extremo de la guirnalda.

MANUAL DE USUARIO LED ROPE LIGHT JBSYSTEMS LIGHT

Manual de instrucciones ES

EN - DISPOSAL OF THE DEVICE

Recicular el aparato y pilas usadas de forma ecologica conforme a las disponeciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Gracias por comprar este producto JB Systems. Para sacar el máximo rendimiento a sus posibilidades y por su propia ): seguidad, lea estas instrucciones de functiomento detenidamente antes de comenzar a utiliser esta unidad.

CHARACTERISTICAS

Este producto cumple los requisitos de las directrices naciales y europeas actuales. Se ha establecido la conformidad y las instruetiones y documents correspondentes han sido depositados por el fabricante.

• Este disposito ha sido Diseño para producir efectos luminos decorativos y se utilizes en sistemas de expectáculos deluces.
• Tubo flexible multicolor RGB (diámetro, D=14 mm) con LEDs super brillantes Dentro.
• Ideal para decorar el interior y exterior de bares, discotecas, tiendas, ...
• Puede doblarse para que se adapte al contorno de paredes y esquinas.
• Conectores solidos de 4 clavijas con bloqueo de seguridad.
• Se pueda utiliser con*nuestro LED-MANAGER (suministro electrico dmx)
• Viene en longitudes de 30m que pueda cortarse cada 50~cm .
• Bajo consumo energetico: 2 W/metro
• Cables de alimentacion, conectores medios, tapas y clips de montaje disponibles por分开.

Observación importante: El led rope solamente funciona con un controlador LED MANAGER ( que controlaré el rope light en DMX). Es imposable usar el rope light por parado.

ANTES DE UTILIZAR EL APARATO

• Antes de comenizar a utilize esta unidad, comprue que no haya sido daños durante el transporte. Si observa algo daño, no utilise el dispositivo y consulte primero a su distribuidor.
• Important: Este dispositivo ha salido de{nuezas instalaciones en perfecto estado y bien embalado. Es absolutamente necessario que el usuario siga estructamente estas instrucciones y advertencias de seguridad que aparecen en estemanual de usuario.Cualquier daño producido por un manejo innecasaridoque excluido de la garantía.El distribuidor no asumirásingularresponsabilidad porquelquer defecto o problema que surja por no haber seguido elmanualde usuario.
• Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vendete este aparato más adelante, asegúrese de incluir estemanualde usuario.

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

• Instruetiones de referencia
• Tubo flexible de LEDs de 30m

INSTALACION DEL TUBO FLEXIBLE DE LEDs Y DE LOS ACCESORIOS ALGUNAS OBSERVACIONES IMPORTANTES:

!! Este tubo flexible de LEDs RGBsolepuedeutilizarse junto conel LED MANAGER de JB SYSTEMS! !! NO LO CONECTE DIRECTAMENTE ALA TOMA DE 230 V de CA !!!

No utilise longitudes superiores a 30 m, los conductores internos se sobrecargar y el tubo flexible的结果ar daño!! (más información a continuación)

• Con todos los LEDs encendidos, esta tubo flexible consume 2 W/metro. Esto significa que pueda conectar hasta 150 m en 1 LED MANAGER (75 m en cada受害者: 2x 75 m = 150 m)
• El tubo flexible pourrait cortarse cada 50 cm (marcas de corte disponibles)
• Este produit peuvent utiliser se en el interior y en el exterior, la temperatura ambiente maxima es de 45^ .

EXPLICACION DE ALGUNOS ACCESORIOS:

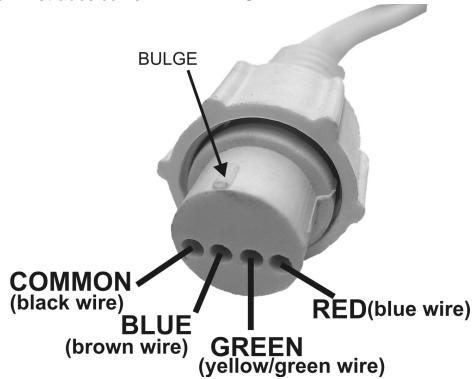

• CABLE DE ALIMENTACION: este cable de alimentacion se usa para conectar el tubo flexible al LED MANAGER. Este peut realizarse conectando simplement los conductores de este cable de alimentacion con los conductores colocreamos de los cables suministrados con el LED MANAGER.

• CONECTORMEDIO:

Se utilizes para unir 2 trozos de tubo flexible de LEDs RGB.

• TAPADEEXTREMO: Se utilizes para sellar el extremo del tubo flexible.

• PISTAS DE MONTAJE (2 m): Se utilizes para guiar el tubo flexible cuando está instalado en una superficie plana. Obtendra como的结果为一个 tubo flexibleperfectamente recto y alineado.

INSTALLACION DEL TUBO FLEXIBLE DE LEDs:

Puede instalar el tubo flexible de LEDs fácilmente enequalier superficie,le recommendados queutilizas pistas de montaje.NO utilise longitudes superiores a 30 m los conductores internos peuvent resultar dañados.Cuandoonga estalarlongitudessuperioresa 30m ,divida la longitudenuvarias longitudes individuales.Mediente undispositivo de corte aflado (un cuter o cuchillo) pode cortar fácilmente en las marcas de corte (simpolo de tjera cada 50~cm) para dividir el tubo en varias partes.Consulte "como realizar una longitudue mas de 30~m^ para Obtener masinformacion

1.

1. CORTE EL CABLE EN EL SIMBOLO DE LA TIJERA

1. CUANDO CONECTE EL CABLE DE ALIMENTACION, ASEGÜRESE SIempre DE QUE EL SÍMBLO DE 24 V EN EL CABLE ESTÁ A SU DERECHA

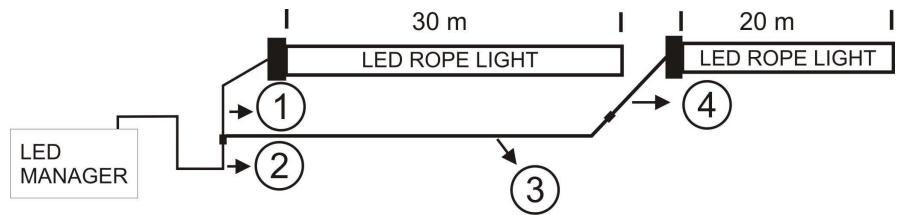

CÓMOr REALIZAR UNA LONGITUD DE MÁS DE 30 M?

Este es un exemple de 2 piezas con una longitud combinada de 50m

1. Tubo flexible de LEDs de 24 V
2. Conjunto de cable del LED Manager
3. Cable de 4 conductores
4. Cable de alimentación de 24 V

INSTALLACION DE LAS PISTAS DE MONTAJE:

Utilice una sierra paraURTas las pista de montaje enlas longitudesdeseadas.Puede fiarlas en la superficie mediante pegamento fuerte o tornillos微量元素. Cuando todas las pista esten en su situ solo deben insertar el tubo flexible en la pista.ya está!

CONEXION DE 2 TUBOS FLEXIBLES DE LEDs:

Quite les anillos de sellado a ambos lados del conector medio y empueje les anillos de sellado sobre los 2 extremos de los tubos flexibles. Inserte los 4 pasadores aflilados del conector medio en los 4agueiros conductores en 1 tubo flexible.

Atencion: los agujeros y los pasadores estan un poco alejados del centro, aseguresse de insertar los pasadores correntamente y empueje el conductor medio lo más lejos posible en el tubo flexible. Coloque el anillo de sellado de nuevo en su situ y aprietelo bien. Realice exactamente lo mesmo con el othero extremo del tubo flexible. I;Iisto!

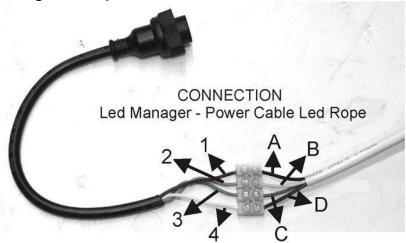

INSTALLACION DEL CABLE DE ALIMENTACION:

El cable de alimentacioniene junto con el conector del tubo flexible quedeestalarseprimero enel tuboflexible. Consulte losgraficos y2abajo.

Atencion: los agujeros y los pasadores estan un poco alejados del centro, aseguirse de insertar los pasadores correctamente y empueje el conductor desde el cable de alimentacion lo mas lejos possible en el tubo flexible! Coloque el anillo de sellado de nuevo en su itio y aprietelo bien. I.List!

1.

2.

Pele eto extmo del cable de alimentacion y conectelo a uno de los dos conjuntos de cables微量元素 queienen con el led manager. Consulte el gratico 3 para los colores de los cables!

1 Blue/Blau/Bleu/Blau/Azu

INSTALLACION DE LA TAPA DE EXTREMO:

El extremo del tubo flexible debe sellarse. Para hacerlo estanco deben aplicar algo de silicona en el interior de la tapa antes de insertarla en el tubo flexible.

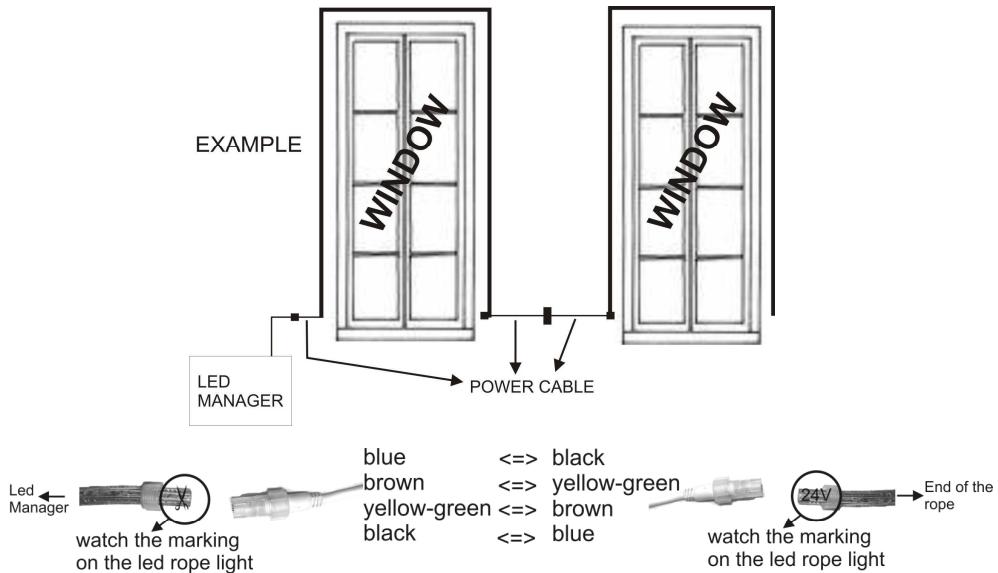

CONEXION DE 2 TUBOS FLEXIBLES A TRAVÉS DEL CABLE:

Cuando deseee conectar 2 tubos flexibles de LEDs a trovés de un trozo de cable, colocque 2 cables de alimentacion en cada uno. Realice esta tal como se muestra a continuacion (j observe el numero de color + las MARCAS del tubo !):

Azul	Blauw/Bleu/Blau/Azul
Marrón	Bruin/Brun/Braun/Marrón/Marrom
Amarillo-verde	Geel-groen/Jaune-vert/Gelb-grün/Amarillo-verde/Amarelo-verde
Negro	Zwart/Noir/Schwarz/Negro/Preto

• Una vez que está connectado al LED MANAGER, el dispositivo comenza a funciona.
• En caso de que occurran problemas de funciona el aparato ypongase en contacto con su distribuidor inmediamente.
• Important: Nunca mire directamente a la fuente de luz! No utilise el efecto en presencia de personas epilepticas.

MANTENIMIENTO

• Asegürese de que debajo de la zona del lugar de instalación no haya personas durante el mantenimiento.
• Apague launidad y desenchufe el cable de red.

Durante la inspections deben comprobar los siguientesuspotos:

• Todos los tornillos realizados para instalar el dispositivo y cualesra de sus piezas deben aplterarse firmamente y no corroerse.
• Las carcasas, las fijaciones y los+puntos de instalacion (techo, suspENSIONes) nodeferan Presentednguna deformidad.
• Los cables de reddeferán estar en perfecto estado ydeferán reemplazarse inmediamente incluso si el problema detectado esklequeño.

ESPECIFICACIONES

Voltaje de suministro:

Consumodenergía:

Marcas de corte:

Controlde sonido:

Diametro del tubo flexible:

Tamaño:

Peso:

3x 24V anodo común

2 W/metro

cada 50 cm

ninguno, consulte Led Manager

14mm

30 m

192 g/metro

Toda la informacion está sujeta a Cambios sin previo aviso

Puede descargar la ultima version de este manual de usuario en{nuestra pagina Web: www.beglec.com
