BEDIENUNGSANLEITUNG LED ROPE LIGHT JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

VOOR DE IN GEBRUIKNAME

TECHNISCHE KENMERKEN

Voedingsspanning:

Stroomverbruik:

Snijlijnen:

Geluidscontrole:

Diameter ropelight:

Afmeting:

Gewicht:

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb dieser JBSysteme®. Produkt entschieden haben.itte lesen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochigkeiten, die这点es Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt.
• RGB, flexibler Lichtschlauch (Rund, D=14mm) mit internen superhellen LED.
• Perfekte, mehrfarbige Innen- und Außen-Fassadendekoration für Bars, Diskotheken, Geschäfte,...
• Kann gebogen werden, um Wänden und Ecken zu folgen.
• Stabiler 4-poliger Stecker mit Sicherheitsverriegelung.
• Kann mit unserem LED-MANAGER (DMX-Stromversorgung) verwendet werden
• Wird in Längen von 30m geliefert, die alle 50cm abgeschritten werden können.
  Niedrige Leistungsaufnahme: 2Watt/Meter
• Leistungskabel, Verbindungsstecker, Endschutzkappe und Befestigungslips separat erhältlich.

Wicht: Das LED Rope Funktioniert nur mit dem separat erhältlichen LED MANAGER (zum ansteuern des Rope Light über DMX). Es ist nicht möglich das Rope Light ohne den LED MANAGERanzusteuern.

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Solle das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitseinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handlert übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhaltprüfen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
- 30m Led rope light

MONTAGE DES LED ROPE LIGHT UND DES ZUBEHÖRS

EINIGEWICHTIGEHINWEISE:

!! Vorliegender LED RGB Lichtschlauch kann nur in Verbindung mit dem JB SYSTEMS® LED MANAGER

verwendetwerden!!

!!! NICT DIRKET AN 230 V IN WECHSELSTROM ANSCHLIEBEN !!!

Verwenden Sie keine Längen über 30m, um den innenliegenden Stromleiter nicht zu überlasten und damit

den Lichtschlauch zu beschädigen!! (weitereInfos im Nachfolgenden)

• Wenn alle LEDs angeschaltet sind, verbraucht der Lichtschlauch um 2 Watt/Meter. Dies bedeutet, dass Sie bis zu 150 m an 1 LED MANAGER (75m an jedem Ausgang: 2 × 75 ~m = 150 ~m ) anschließenkonnen
• Der Lichtschlauch kann jeder 50cm abgeschritten werden (Schneidemarken verfügbar)
  Vorliegenden Produkt kann sowohl im Inn- als auch im Außenbereich verwendet werden, die规模最大 Umgebungstemperatur beträgt 45^

ERKLÄRUNGEN ZU EINIGEN ZUBEHÖRTEILEN:

• LEISTUNGSKABEL: this Leistungskabel wird verwendet, um den Lichtschlauch an den LED MANAGER anzuschreiben. Dies geschrieben sicht, indem man die Stromleiter des Leistungskabels mit den farbigen Leitern der mit dem LED MANAGER gelieferten Kabel verbindet.

• VERBINDUNGSSTECKER(MIDDLECONNECTOR): Zum Verbinden von 2 LED RGB Lichtschlauchteilen.

• ENDSCHUTZKAPPE(ENDCAP): Zum Verschlieben des Lichtschlauchendes.

• MONTAGESCHIENEN (2m) (MOUNTING TRACKS): Zum Verlegen des Lichtschlauchs auf glatten Flächen. Sie erhalten geele Lichtschlauchlinien mit wirkungsvoller Optik.

MONTAGE DES LICHTSCHLAUCHS:

Der Lichtschlauch lassst sich einfaft auf allen Oberflächen verlegen. Wir empfehlen, die Zubehör-Montageschienen zu verwenden. Verwendten Sie KEINE Längen über 30 m, da ansonsten die innenliegenden Stromleiter beschädigt werden können! Wenn Sie Längen über 30 m verlegen möchten, teilen Sie die Installation einfaft in mehrere Einzellungen auf. Mit einem scharfen Schneidegerät (sehr scharfes Bastelmesser oder Drahtschneidenzange) können Sie den Lichtschlauch ganz einfaft an den Schneidemarken (Scherenzeichen alle 50 cm) in mehrere Teile schneiden. Siehe "Wie man Längen über 30 erhält" für weitereInfos!

1. SCHNEIDENSIE DEN SCHLAUCH AM SCHERENZEICHEN

1. BEIM ANSCHLIEBEN AND DAS LEISTUNGSKABEL IMMER DARAUF ACHTEN, DASS SICH DAS 24V-ZEICHEN Auf DEM KABEL RECHTS BEFINDET

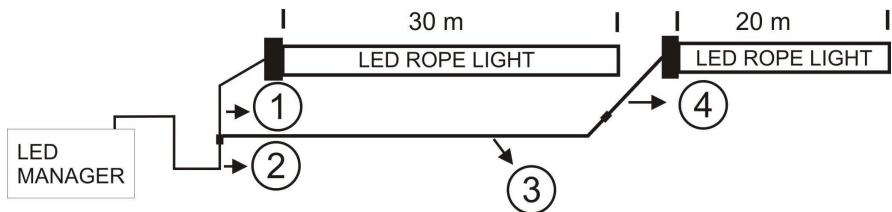

WIE ERHÄLT MAN EINE LÄNGE ÜBER 30M?

Dies ist ein Beispiel für eine Ausführung bestehend aus 2 Teilen mit einer Gesamlänge von 50m.

1. 24 V LED Lichtschlauch
2. LED Manager Kabelsatz
3. 4-adriges Kabel
4. 24 V Leistungskabel

ANBRINGEN DER MONTAGESCHIEN:

Verwenden Sie eine petite Büglichsäge, um die Montageschienen auf die gewünschte Länge zu schneiden. Sie können sie mit einem starken Kleber oder mit keinigen Schrauben an der Wand befestigen. Wenn alle Schieren angebracht sind, brauchen Sie den Lichtschlauch nur in die Montageschienen zu drucken. Fertig!

VERBINDEN VON 2 LED LICHTSCHLÄUCHEN:

Ziehen Sie die Dichtungsringe an beiden Enden des Verbindungssteckers ab undziehen Sie die Dichtungsringe über die 2 Lichtschlauchenden. Drucken Sie die 4 spitzen Stiffe des Verbindungssteckers in die 4 Leitungslocher von 1 Lichtschlauch.

Vorsicht: die Lischer und Stiffe sind etwas exzentrisch, achen Sie darauf, dass Sie die Stfte richtig einführen und drucken Sie den Verbindungsstecker möglichst fest auf den Lichtschlauch! Bringen Sie den Dichtungsring wieder an seinen Platz und drucken sie hin gut an. Den gleichen Vorgang mit dem anderen Lichtschlauchende weiterholen. Fertig!

MONTAGE DES LEISTUNGSKABELS:

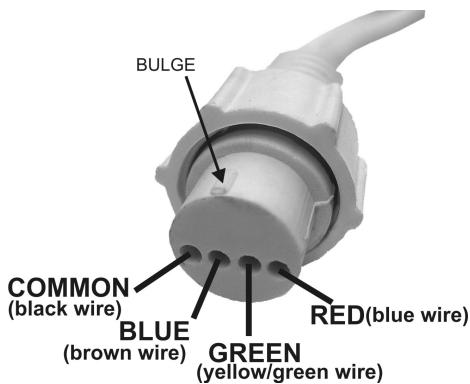

Das Leistungskabel wird an einen Lichtschlauchstecker angeschlossen, der zuerst am Lichtschlauch montiert werden muss. Siehe nachfolgende Abbildungen 1 und 2.

Vorsicht: die LÖcher und Stüfte sind etwas exzentrisch, achen Sie daraufuf, dass Sie die Stüfte richtig einführen und drücken Sie den Stecker des Leistungskabels möglichst fest auf den Lichtschlauch! Bringen Sie den Dichtungsring wieder an seinen Platz und drücken sie hin gut an. Fertig!

1.

2.

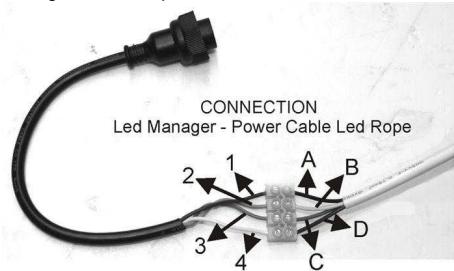

Isolieren Sie das andere Ende des Leistungskabels ab und verbinden Sie es mit einem der beiden kleinen Kabelsätze des Led Managers. Siehe Abbildung 3 für die entsprechenden Farben der Leiter!

1 Blue/Blauw/

Bleu/Blau/Azul

A Brown/Bruin/Brun/

Braun/Marrón/Marrom

2 Red/Rood/Rouge/

Rot/Rojo/Vermelho

B Blue/Blauw/

Bleu/Blau/Azul

3 Green/Groen/Vert/

Grun/Verde

Yellow-Green/Geel-Groen/Jaune-Vert

Gelb-GrunAmarillo-Verde/Amarelo-Verde

1. White/Wit/Blanc/

Weiß/Blanco/Branco

D Black/Zwart/Noir/

Schwarz/Negro/Preto

3.

MONTAGE DER ENDKAPPE:

Das Ende des Lichtschlachs muss verschossen werden. Um es wasserdicht zu machen, müssen sie etwas Silikon an der Innenseite der Kappe anbringen, bevor Sie sie auf den Lichtschlach drücken.

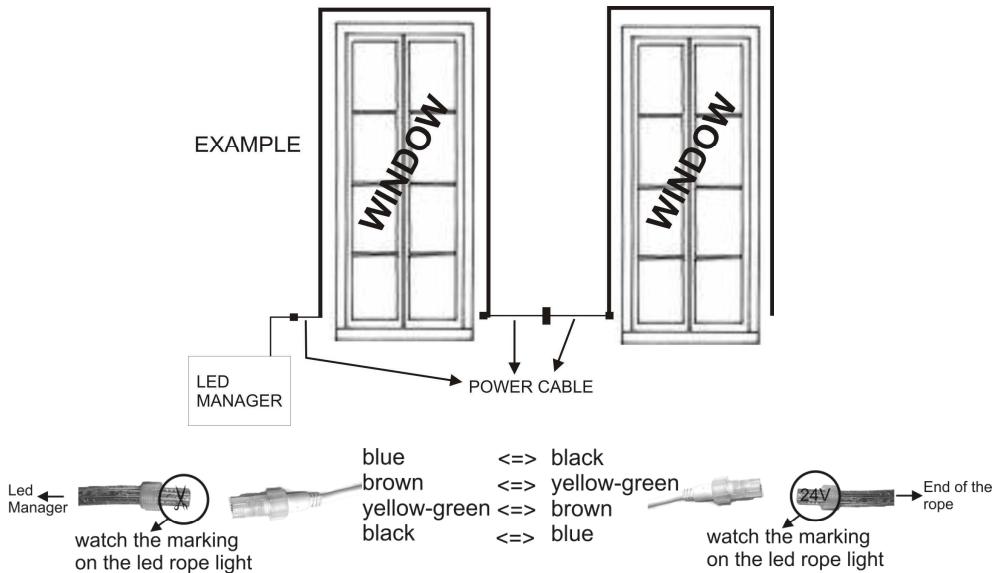

VERBINDEN VON 2 LICHTSCHLÄUCHEN ÜBER EIN KABEL:

Wenn Sie 2 LED-Lichtschlachte über ein Stück Kabel verbinden möchten, führen sie 2 Leistungskabel zusammen. Sie gehen bzw. entsprechend der nachfolgenden Abbildung vor (beachten Sie den Farcode + Schlauchmarkierungen!):

Blue	Blauw/Bleu/Blau/Azul
Brown	Bruin/Brun/Braun/Marrón/Marron
Yellow-green	Geel-groen/Jaune-vert/Gelb-grün/Amarillo-verde/Amarelo-verde
Black	Zwart/Noir/Schwarz/Negro/Preto

BEDIENUNGSPANLEITUNG

• Sobald das Gerät an den Led Manager angeschlossen wird, beginnt es zu arbeiten.
• Bei Fehlfunktion Gerät nicht benutzen und umgehend mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn Personen im Raum befinden, die unter Epilepsie leiden.

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
  Gerat ausschalten und Netzsteckerziehen und warten.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

Samtliche Schrauben zur Installation und Befestigung jeglicher Teile,müssen fest angezogen und rostfrei sein.
- Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) * dürfen keine Anzeichen von Verformung zeigen.
- Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.

TECHNISCHE EINZELHEITEN

Netzspannung:

3x 24V Common Anode

Leistungsaufnahme:

2 Watt/Meter

Schneidemarken:

jede 50~cm

Klangregler:

Keine, siehe Led Manager

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neueste Version these Benutzerhandbuches von unserer Website herunterlagen:

www.beglec.com
