BEDIENUNGSANLEITUNG LED STRING WHITE JBSYSTEMS LIGHT

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

VOOR DE IN GEBRUIKNAME

TECHNISCHE KENMERKEN

Netvoeding: wisselstroom 230 V, 50 Hz

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet, sowie zu ihrerigen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.
• Ein fantastischer 3-dimensionaler LED-Effekt, der von gleich wem gleich wo installiert werden kann: einfach die 6,4m lange leichtgewichtige Polycarbonat-LED-Kette in eine beliebige 230V Wandbuchse stecken und der wundervolle Effekt beginnnt.
• Sehr schöne staatische und musikgesteuerte Effekte + verblüffender Strobe-Effekte.

• Kann bei den entsprechenden Veranstaltungen, mobilen Anwendungen oder)sagar im Außenbereich (IP44) gelebraucht werden:

• Clubs, Diskos, DJ: dynamische, musikgesteuerte Lauflichter, um die Menge aufzuheizen

• Außenbereich: ideaal für Gartenpartys, Dekoration für Weihnachtsbäume, Straßen, Jahrmarktattraktionen...

• Modularer Aufbau für extreme Flexibilität: Sie können mit einem Basis "Startpaket" beginnen, das einen Tonregler und 3 LED-Ketten (gesamt = 12 WEİSE Lampen) enthalt, und diese zu einem riesigen LED-Vorhang erweitern.

• Bauen Sie die Basisteile einfach nach Belieben zusammen:

• LS-WH-CONTROL: vorprogrammierter Basis-Tonregler für bis zu 12 WEİSE Lampen.
  LS-WH-STRING: Kette mit 4 WEIßen Lampen, Länge = 1,50m
  LS-POWER-7A:Zusatz-7A-Netzteil fur max.116 Lampen

• LS-BUFFER: alle 300 Lampen, am Anfang eines 3 m Verlägerungskabels, alle 16 Strings.
• LS-CURTAIN-2M: Kabel mit 8 T-Abzweigungen um einen LED-Vorhang zusammenzustellen, Länge = 2 m
  LS-EXTENSION-3M: 3m Veränderungskabel

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Sollethe Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mithemr Händler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinneise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
1 Controller (Steuerverat) "LS-WH-CONTROL
- 3 Strings "LS-WH-STRING"
- 1 Befestigungsose

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieck weist den Benutzer darauf aufhin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol bedeutet: Klasse II Klassifizierung

Die Vorrichtung ist geeignet zur Installation auf gängigen entflammbaren Oberflächen. Gängige entflammbare Oberflächen umfassen Baumaterialien wie Holz oder holzhaltige Baustoffe mit einer Dicke von über 2mm.

• Aus Umweltschutzgründen Verpackungitte niederverwenden oder richtig trennen.
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen
• Für Kinder unerreichbar aufbewahren
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Um eine Gefahr zu vermeiden, soll das Gerät nur mit dem mitgelieferten Adapter benutzt werden. Ist der Adapter beschädigt, damit nur durch einen gleichen Adapter ersetzt werden.
• Gerät nicht offen. Der sind keine zu wartenden Bauteile im Gerät enthalten.
• Bei Fehlfunktion Gerät nicht benutzen und sich mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

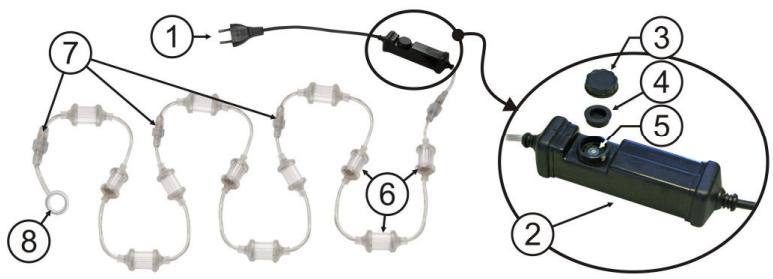

BESCHREIBUNG

1. Netzstecker: überprüfen Sie, ob die elektrische Spannung nichtHigher als 230V / 50Hz ist
2. Controller (Steuergerät): der Controller umfasst ein Netzgerät für max. 12 Binnen und 13 statische + 3 audiogesteuerte Programme.
3. Kunststoffdeckel: schützt die Programmwahlscheibe (5) vor Regen und Staub.
4. Gummidichtung: um die Programmwahlscheibe (5) gegen jegliche Feuchtigkeit abzudichten.
5. Programmwaltscheibe: zum Auswahlen eines der 16 eingebauten Programme, siehe das Kapitel „Bedienungsanleitung" für weitere Erläuterungen.
6. Weiße LED-Birnen: enthalt weiße LEDs. Sie können bis zu 1024 Stück zu einer Kette (String) verbinden!
7. String-Verbinder: spezielle Verbinder nach Norm IP44, um die 3 "LS-WH-STRING"-Einheiten mit einander zu verbinden.
8. Befestigungse: zum Klemmen oder Spannen des Strings von der Decke zum Boden usw.

INSTALLATIONSANWEISUNGEN

WICHTIGER HINWEIS! NIEMALS Teile abmontieren oder irgendwelche Veränderungen im Aufbau vornehmen, solange die Installation am Netz angeschlossen ist: manche Teile konnten dadurch ernsthaft beschädigt werden!

SCHNELL UNDEINFACH

Wenn Sie nur einfach das Standard "Plug & Play" -Starterset benutzen möchten, ist alles SEHR einfach: bauen Sie einfach die Bestandteile dieser "LS-WH-STARTER" Startersets zusammen und schließen Sie die vollständige Kette an das Netz an. Sobald das Set aufgebaut ist, brauchen Sie sich um nichts mehr zu kümmmern! ©

ETWAS ANSPRUCHSVOLLER

Mit dem „LS-WH-STARTER“-Set als Grundlage konnen Sie ein umfangreicheres System aufbauen, indem Sie ein fischt als Zubehör enthaltende Teile hinzufugen. Für jedem dieser Zubehörteile geben wir eine Beschreibung mit den möglichen Anwendungen:

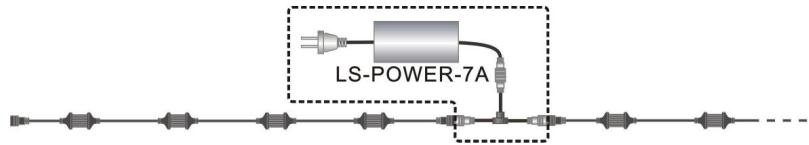

LS-POWER-7A

Der Controller des „Starter-Sets" kann Strings mit bis zu 1024 LED-Birnen steuern aber das eingebaute Netzeil kann nur bis zu 12 LED-Birnen versorgen. Dies bedeutet, dass Sie ein zusätzliches Netzeil hinzufugen müssen, sobald Sie zusätzliche Strings anbauen. Das LS-Power-7A Netzeil kann bis zu 116 LED-Birnen versorgen. So muss pro 116 LED-Birnen ein zusätzliches LS-Power-7A in die Kette eingefegt werden.

Das LS-POWER-7A umfasst ein besonderes POWER-T (T-Stück), um die Zusatzversorgung in die Stringreihe „einzuspritzen". Siehe Beispiel im Nachfolgenden zum Einbau des LS-POWER-7A:

LS-BUFFER

Beim Hinzufugen von zusätzlichen Strings nimmt die Qualität der Steuersignale ab. Durch den Einbau von Puffern (Buffer) wird das Steuersignal wieder verbessert! Buffer sollenn in folgenden Fällen eingesetzt werden:

LS-BUFFER

• Wenn ein oder mehrere LS-EXTENSION-3M

Veränderungskabel eingesetzt werden, müssen Sie einen Buffer vor dem/eden Veränderungskabel(n) einbauen.

Sie können bis zu max. 8 Veränderungskabel anschließen. Niemals 2 Buffer miteinander verbinden; es muss stets mindestens ein LS-WH-STRING zwischen 2 Buffern liegen.

• Alle 300 LED-Birnen in einer Kette ist ein Buffer erforderlich.

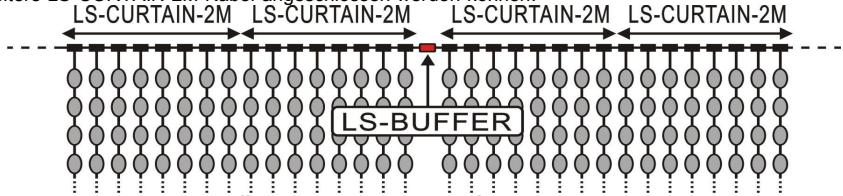

• Wenn 16 Strings eingesetzt werden. In der Praxis bedeutet dies, dass, wenn zwei LS-CURTAIN-2M Kabel in einer Kette miteinander verbunden werden, ein Buffer eingebaut werden muss, ehe zwei weitere LS-CURTAIN-2M Kabel angeschlossen werden können.

Achtung: zwischen zwei Buffern muss mindestens 1 String eingebaut werden. Wenn also 4 LS-CURTAIN-2M Kabel für einen 8 m langen Vorhang eingesetzt werden, müssen Sie einen LS-WH-STRING zwischen dem ersten und dem zweiten Paar LS-CURTAIN-2M Kabel eingefugen.

LS-WH-STRING

Ein LS-WH-STRING umfasst 4 LED-Birnen und misst 1,5m . Sie konnen einen oder mehrere Strings zu einer Kette verbinden, bis die Höchstgrenze von 1024 LED-Birnen erreicht ist. Naturlich müssen Sie zusätzliche LS-Power-7A Netzteile und LS-BUFFER Signalpuffer an den erforderlichen Stellen einbauen!

LS-xxx-STRING

LS-CURTAIN-2M

Ein LS-CURTAIN-2M ist ein 2 m langes Kabel mit 8 T-Verbindern, um einen schonen LED-Vorhang zu schaffen.

LS-CURTAIN 2M

Sie können einen oder mehrere dieser Kabel zu einer horizontalen Kette verbinden. Theoretisch können Sie bis zu 256 LS-WH-STRING Kabel (1024 LED-Birnen) an diese 8 T-Verbinder anschließen. Nätürlich müssen Sie zusätzliche LS-POWER-7A Netzeleile und LS-BUFFER Signalpuffer an den erforderlichen Stellen einbauen! Das Bild rechts vermittelt ihren einen Eindruck von solch einer „Vorhang-Anwendung".

LS-EXTENSION-3M

Dieses 3 m lange Kabel wird zur Überbrückung eines Abstands zwischen zwei Elementen einer Anlage eingesetzt. Zum Beisiel: zur Überbrückung des Abstands zwischen dem Steuergerät und dem ersten String. Sie können bis zu 8 Veränderungskabel miteinander verbinden, um eine maximale Länge von 24 m zu erziellen. Achtung: wenn Sie 1 oder mehrere Veränderungskabel in einer Kette einsetzen, müssen Sie stets einen Buffer davor einzügen!

LS-EXTENSION 3M

BEDIENUNGSPANLEITUNG

Sobald das Starter-Set (oder die vollständige Installation) aufgebaut ist, brauchen Sie die Installation nur noch an das Netz anzuschlieben. Der Effekt startet sofort.

Der Controller umfasst 16 Programme (13 statice + 3 audiogesteuerte), die gaz einfach angewählt werden können:

• Schrauben Sie den Kunststoffdeckel (3) los und entfernen Sie die Gummidichtung (4)
• Benutzen Sie einen kleinen Schraubendreher, um die Programmwahrscheinisse (5) SANFT(!!!) in beiden Richtungen zu drehren, bis das gewünschte Programm ausgewählt wurde:
• 0 Alle 15 Lampen lauft 1 Lampe ständig mit mittlerer Geschwindigkeit vorwärts.

• 1 Alle 15 Lampen lauft 1 Lampe ständig mit langsamer Geschwindigkeit vorwärts.
• 2 Alle 15 Lampen lauft 1 Lampe ständig mit mittlerer Geschwindigkeit ruckwärts.
• 3 Alle 15 Lampen lauft 1 Lampe ständig mit langsamer Geschwindigkeit rückwarts.
• 4 Alle 30 Lampen laufen 2 Lampen ständig mit schneller Geschwindigkeit vorwärts.
• 5 Alle 30 Lampen laufen 2 Lampen ständig mit mittlerer Geschwindigkeit vorwärts.
• 6 Alle 30 Lampen laufen 2 Lampen ständig mit Schneller Geschwindigkeit rückwärts
• 7 Alle 30 Lampen laufen 2 Lampen ständig mit mittlerer Geschwindigkeit ruckwärts.
• 8 Alle 50 Lampen lauf eine Reihe von 14 Lampen unter Anwendung des Nachziehoffeks ("Trail Effect") mit Schneller Geschwindigkeit vorwärts.
• 9 Alle 50 Lampen lauf eine Reihe von 14 Lampen unter Anwendung des Nachziehoffekts ("Trail Effect") mit mittlerer Geschwindigkeit vorwärts.
• A Alle 50 Lampen lauf eine Reihe von 14 Lampen unter Anwendung des Nachziehoffeks ("Trail Effect") mit Schneller Geschwindigkeit ruckwärts.
• B Alle 50 Lampen lauf eine Reihe von 14 Lampen unter Anwendung des Nachziehoffeks ("Trail Effect") mit mittlerer Geschwindigkeit ruckwärts.
• C Die Lampen laufen ständig vorwarts und rückwarts unter Anwendung des Nachziehoffekts ("Trail Effect") mit mittlerer Geschwindigkeit.
  D Musik-Chase 1: Drei blinkende Pattern (Muster) laufen im musikgesteuerten Modus.

• E Musik-Chase 2: Fünf verschiedene Chases (Lauflichter) laufen im musikgesteuerten Modus.
  F Musik-Chase 3: Acht verzschiedene Chases (Lauflichter) laufen im musikgesteuerten Modus.

• Setzen Sie die Gummidichtung (4) wieder an ihren ursprünglichen Platz (4) und drehen Sie den Kunststoffdeckel (3) wieder an, um sicherzustellen, dass die Wahlscheibe gut gegen Feuchtigkeit und Staub geschlossen ist.

Einige allgemeine Hinweise:

• Gerät nicht in kurzen Abständen ein- und ausschalten, da es die Lebensdauer des Leuchtmittels verkurzt.
  Stets Netzsteckerziehen, wenn Gerat fur langeren Zeitraum nicht genutzt oder es gewartet wird.
• Bei Fehlfunktion Gerät nicht benutzen und sich umgehend mit ihrem Handler in Verbindung setzen.
  Wichtiger Hinweis: Gerat nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

WARTUNG UND INSTANDHALTUNG

• Gerät ausschalten und Netzsteckerziehen.
• Ist die LED-Birne sightbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Mit weichem Tuch und gewöhnlichem Glasreiniger saubern.
• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 90 Tage säubern.

TECHNISCHE EINZELHEITEN

Netzspannung:

≈ 230V 50Hz

Leistungsaufnahme (Starterset):

7,8 Watt

Sicherung:

T1A/250V eingebaut, kann NICHT vom Anwender

ausgetauscht werden!

Klangregler:

Eingebautes Mikrofon

Gesamtlange:

6,4m

Gewicht:

0,95kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neueste Version dess Benutzerhandbuches von unserer Website herunterladen: www.beglec.com
