Tipo de producto	Iluminación decorativa LED
Marca	JBSYSTEMS LIGHT
Modelo	LED STRING WHITE
Longitud total	6,4 m
Peso	0,95 kg
Alimentación	CA 230 V, 50 Hz
Consumo (kit de inicio)	7,8 W
Fusible	T1A/250 V (no reemplazable por el usuario)
Control de sonido	Micrófono interno
Número de programas	16 (13 estáticos + 3 reactivos al sonido)
Número máx. de LED	1 024
Índice de protección	IP44 (uso exterior)
Material	Policarbonato
Componentes incluidos (kit de inicio)	1 controlador LS-WH-CONTROL, 3 tiras LS-WH-STRING, 1 cinturón de fijación, manual de instrucciones
Temperatura de uso máx.	40 °C
Mantenimiento	Limpiar con un paño suave y un producto para vidrios; secar cuidadosamente
Seguridad	Clase II, no abrir, desconectar si no se usa, evitar personas epilépticas
Extensión posible	Adición de tiras, alimentaciones LS-POWER-7A, buffers LS-BUFFER, cables LS-CURTAIN-2M, LS-EXTENSION-3M

Preguntas frecuentes - LED STRING WHITE JBSYSTEMS LIGHT

¿Cómo instalar el kit de inicio LS-WH-STARSTER?

Basta conectar las tres tiras LS-WH-STRING al controlador LS-WH-CONTROL, luego enchufar el conjunto a una toma de pared de 230 V. El efecto luminoso comienza de inmediato. Nunca desconecte elementos bajo tensión.

¿Cómo seleccionar un programa de iluminación?

Desenrosque la tapa de plástico del controlador, retire la junta de goma, luego gire suavemente el selector de programa con un pequeño destornillador. Elija entre 13 programas estáticos o 3 programas reactivos al sonido. Vuelva a cerrar la junta y la tapa.

¿Cuál es el número máximo de LED que puedo conectar?

Puede conectar hasta 1 024 LED blancas en total, repartidas en varias tiras. Más allá de 12 LED, debe agregar alimentaciones adicionales LS-POWER-7A (una por cada 116 LED).

¿Puedo usar esta iluminación en exteriores?

Sí, el producto está clasificado IP44, por lo tanto resistente a proyecciones de agua. Es perfecto para jardines, árboles de Navidad o atracciones de feria. Asegúrese de que las conexiones estén bien selladas.

¿Cómo mantener los LED y los cables?

Desconecte el aparato, limpie las ópticas con un paño suave y un producto para vidrios. Seque cuidadosamente. Verifique regularmente el estado de los cables y los bulbos LED; reemplace inmediatamente cualquier elemento dañado.

¿Qué hacer si el fusible se funde?

El fusible interno T1A/250V no es reemplazable por el usuario. Si el fusible está defectuoso, contacte a un técnico calificado o al servicio postventa.

¿Puedo agregar extensiones para crear una cortina de LED?

Sí, use los cables LS-CURTAIN-2M (2 m con 8 conectores en T) y los cables de extensión LS-EXTENSION-3M. No olvide insertar un buffer LS-BUFFER cada 16 tiras o antes de una extensión.

¿El producto funciona con un regulador de intensidad?

No, esta iluminación no está diseñada para usarse con un regulador. Enchúfelo directamente a una toma de corriente de 230 V. Los programas son gestionados por el controlador integrado.

¿Es posible reemplazar un LED defectuoso?

Los bulbos LED no son reemplazables individualmente. En caso de defecto, reemplace la tira completa LS-WH-STRING (4 LED, 1,5 m).

¿Cuáles son las precauciones de seguridad importantes?

Nunca abra el aparato (riesgo de electrocución), desconéctelo si no se usa durante mucho tiempo, no lo use en presencia de personas epilépticas y respete la temperatura ambiente máxima de 40 °C. Consulte el manual completo para todas las instrucciones.

MANUAL DE USUARIO LED STRING WHITE JBSYSTEMS LIGHT

Manual de instrucciones ES

WWW.BEGLEC.COM

Recicular el aparato y pilas usadas de forma ecologica conforme a las disponeciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Gracias por comprar este produit JB Systems® Para sacar el máximo rendimiento de todas sus posibilidades y por su propia seguridad, lea estas instrucciones de funciona bajo detenidamente antes de comendarizar estaupon.

CHARACTERISTICAS

Esta unidad es a prueba de interferencias de radio. Este producto cumple con los requisitos de las directrices naciales y europeas actuales. Se ha existecido la conformidad y las instruciones y documents correspondientes han sido depositados por el fabricante.

• Este dispositivo fue diseñado para producir efectos luminosos decorativos y se utilizes en sistemas de expectáculo de luces.
• Un fantástico efecto de LED tridimensional que se pueda instalar donde sea y cualesra lo pueda hacer: solo conecte laceda de LED de peso ligero de policarbonato de 6,4 m de longitud enequalier enchufe de 230V para iniciael maravilloso efecto.
• Efectos muy agradables, estáicos y activados por el sonido + sorpendentes efectos estroboscópicos
• Se pueda usar en todo tipo de eventos, aplicaciones españoles o incluso en exterioros (IP44):
• Clubs, discotecas, DJ: dinémico, perseguidosores activados por el sonido para(emocionar al publico
• Exteriores: perfecto para fiestas en jardines, decoración para árboles de navidad, calles, parques de atracciónes...
• Configuración modular para flexibilitad extrema: puede inearir con un "paquete de inicio" Basicsque contiene un controlador de sonido y 3 cadenas de LED (total = 12 Iamparas BLANCAS) y finalizar con una cortina de LED enorme.
• Solo incorpore los componentes Basics en conjunto como lo desea:
• LS-WH-CONTROL: controlador de sonido pre-programado Basicsico hasta para 12 bombillas de LED BLANCAS.
  LS-WH-STRING:cadena que contiene 4 lamparas BLANCAS,longitud = 1,50m
• LS-Power-7A: suministro de alimentacion de 7 A extra para un max. de 116 lamparas
• LS-BUFFER: besoino cada 300 lamparas, en fronte de un cable de extension de 3m , cada 16 cadenas.
• LS-CURTAIN-2M: cable con 8 uniones en T para realizar una cortina de LED, longitud = 2 m
  LS-EXTENSION-3M: cable de extension de 3 m

ANTES DE UTILIZAR EL APARATO

• Antes de comendar a utiliser esta unidad, compruebe que no existan daños occasionados durante el transporte. Si observa alcún daño, no utilise el dispositivo y consulte primero a su distribuidor.
• Importante: Este dispositivo ha salido de nosaestas instalaciones en perfecto estado y bien embalado. Es absolutamente necessario que el usuario siga estrictamente las instrueriones de seguidad y advertencias que aparecen en este manual de usuario. Cualquier daño producido por un manejo innecasarooma excludo de la garantía. El distribuidor no asumirá ninguna responsabilidad por qualquier defecto o problema que surja por no haber seguido las instrueriones en el manual de usuario.
• Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vendete este aparato más adelante, asegúrese de incluir estemanualde usuario.

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

• Instrucciones de funciona
  1 controlador "LS-WH-CONTROL"
• 3 cadenas "LS-WH-STRING"
  1 ojal de fijacion

INSTRUCCIONES DE SEGURIDAD:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

PRECAUCION: Para reducir el riesgo de descarga electrica, no quite la cubierta superior. No existen piezas en el interior que pueda mantener o reparar el usuario. Asigne el mantenimiento y las reparaciones a personalrialcualificado.

El symbolism en forma de rayo con cabeza de flecha bajo de un triángulo equilatoro seemploi para alertar sobre el uso o presencia de "voltaje peligroso" no aislado bajo de la carcaja del producto con la magnitud suficiente para constituir un risiego de descarga electrica.

El signo de exclamacion bajo el triangulo equilatoro sesuma para alertar al usuario de la presencia de instrueriones de functonamento y mantenimiento (servicio) importantes en el dato que acompaia a este aparato.

Este"simbolo indica:uso en interiores solamente

Este"simbolo indica:leer instrucciones

Este symbolo indica: aparato de segundad clase II

El dispositivo esADEUADO para su montaje en superficies inflamables estandar.Las superficies inflamables estandar incluyen materiales de construccion como madera y materiales derivados de la madera de mas de 2 mm de espesor.

• Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo possible.
• Evite el uso en ambientes con polvo y limpie launidad regularamente.
• Mantenga la unidad lejos de los niños.
• Las personas sin experiencia no deben utilizar este aparato.
• La maxima temperatura ambiente para un funcionaamento seguro es de 40°C . No utilise estaunidad a temperatas ambiente superiores.
• Desenchufe永远不会 la unidad si no va a ser realizada durante un长大o periodo de tiempo.
• La instalación electrica sólo debe ser llevada a cabo por personalrial significado, de acuerdo con las regulaciones de seguridad electrica y mecnica de su pais.
• Compruebe que el voltaje disponible no supera el que se indica en la unidad.
• El cable de alimentación siempre debe estar en perfecto estado. Apague la unidad inmediamente cuando observe daños o desperfectos en el cable de alimentación. Debe ser reemplazado por el fabricante, su agente de servicios o personas cualesicas para evitarrialquierveligo.
• Nunca deje que el cable de alimentacion entre en contacto conOthers cables!
• Para evitar peligos, launidad deben utilizar solamente con el adaptorde de CA suministrado. Si el adaptorde de CA se lega a averiar, se deben utiliser solamente el mesmo modelo de adaptorde.
• Para evaporar descargas electricas, no abra la cubierta. En el interior de la unidad no existen piezas que pueda ser sometimes a servicios por parte del usuario.
• En caso de que occurran problemas serios de funciona, deje de utiliser el aparato ypongase en contacto con su distribuidor inmediamente.
• La carcasa y las lentes deben reemplazarse si presentan daños visibles.
• Utilice el embalaje original cuandoonga que transporte el dispositivo.
• Por razones de seguridad se prohibe realizar modificaciones no autorizadas en la unidad.

Importante: No utilise el efecto en presencia de personas epilepticas.

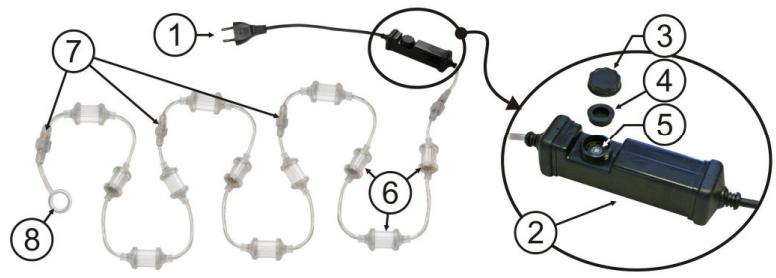

DESCRIPICón:

1. Conector de corriente: verifique que el voltaje de corriente electrica no sea superior a 230V / 50Hz
2. Controlador: el conector incluye un suministro de alimentacion para un maximum de 12 bombillas y 13 programasmostaticos y 3 controlados por el sonido.
3. Tapa de plástico: protege al selector de programas (5) de la lluvia y el polvo.
4. Sello de goma: se usa para sellar Completely el selector de programs (5) contra cualquier tipo de humedad possible.
5. Selector de programas: se utilizes para selectionar uno de los 16 programas internos, consulte el capítulo "Cómo usar" para más información.
6. Bombillas de LED blancas: jcontiene LEDs blancos, puederegar hasta 1024 piezas en una linea (cadena)!
7. Conectores deéra: conectores especials de clasificacion IP44 para conectar las 3 unidades "LSWH-STRING" conjuntamente.
8. Ojal de fijacion: se pueda utiliser para sujetar o alargar laadena desde el techo, etc.

INSTRUCCIONES DE INSTALLACION

[AVISO IMPORTANTEI] NUNCA desconecte una de las piezas ni realice cambio en la configuracion cuando se encontrar conectada la instalacion en la corrente electrica: ['algunas piezas podriani averiarse seriamente!

MODO SIMPLE

Si solamente desea usar el juego inciador "plug & play" estandar, las cosas son MUY simples: solo incorpore los elementos de este kit inciador "LS-WH-STARTER" conjuntamente y conecte la受害者 completea en la corrente electrica. Instalacion finalizada: no hay necessities de hacer mas!

MODO SOFISTICADO

Basado en el juego Basicso "LS-WH-STARTER"uede incorporar un systemas larg de, solamente agregue los accesos optionalmente disponibles. Para cada uno de these accesos proportionamos una descripción con posibles aplicaciones:

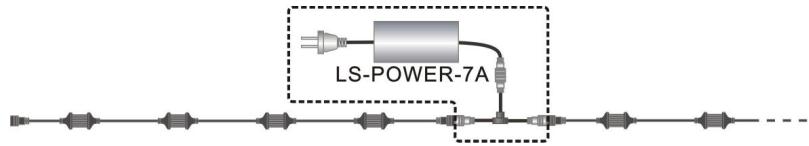

LS-POWER-7A

El controlador del "juego在内的as"que controlar las cadenas hasta con 1024 bombillas de LED, sin embargo su suministro de alimentacion interno solamente soporta hasta 12 bombillas de LED. Esto significa queDebe agargar un suministro de alimentacion extra, tan pronto como agregue cadenas extras. El suministro de alimentacion LS-POWER-7A可以使 proporcional energia hasta para 116 bombillas de LED. De tal modo que cada 116 bombillas de LED se debe insertar un LS-POWER-7A extra en la linea.

El LS-POWER-7A contiene un POWER-T especial, que se usa para "injectar" la energia extra en la linea con cadenas. Vea elsignificante ejemplo para saber como insertar el LS-POWER-7A:

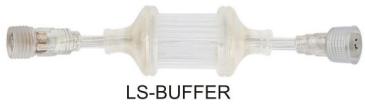

LS-BUFFER

Al agregar cadenas extras, disminuye la calidad de la seals de control. Agregar buffers ayud a mejor nuclearmente la seals de control! Los buffers se deben usar en los siguientes casos:

• Al utilizar uno o más cables LS-EXTENSION-3M, debenregarar un buffer antes del(los) cable(s) de extension.

Puede conectar hasta un máximo de 8 cables de extension conjuntamente. Nunca conecte 2 buffers uno tras除外, siempreDebe haber al menos un LS-WH-STRING entre 2 buffers.

• Después de cada 300 bombillas de LED en una linea es besoino un buffer.
• Al utilizar 16 cadenas. Prácticamente这点 significa que al conectar dos cables LS-CURTAIN-2M en una linea, se debe insertar un buffer antes de conectarthers dos cables LS-CURTAIN-2M.

Atencion: entre 2 buffers sedeaagraralmenos1cadena.De talmodequealutilizar4cables LS-CURTAIN-2M pararealizaranacorta larga8M,debagregarunLS-WH-STRINGentre los primeros dos y lossigueridesdoscablesLS-CURTAIN-2M.

LS-WH-STRING

Un LS-WH-STRING contiene 4 bombillas de LED y mide 1,5 m. Puede/agregar una o más cadenas en una linea hasta alcazar un máximo de 1024 bombillas de LED. iClaro está que deben aggregator los suministros de alimentación LS-Power-7A extras y los buffers de Signals LS-BUFFERdonde sea necessitiesi!

LS-xxx-STRING

LS-CURTAIN-2M

Un LS-CURTAIN-2M es un cable de 2 m de longitud que contiene 8 conectores en T y se usa para create una cortina LED muy atractiva.

LS-CURTAIN 2M

Puederegarunoomásdeestocablesenuna lineahorizontal.Enteóypuede conectarha256cablesLS-WH-STRING(1024bombarlasdeLED)encaduno de这些8conectores enT. iClaro estáquedebegregarlossuministrosde alimentacionLS-Power-7Aextras y los buffers de senal LS-BUFFERdonnde sea necasario!

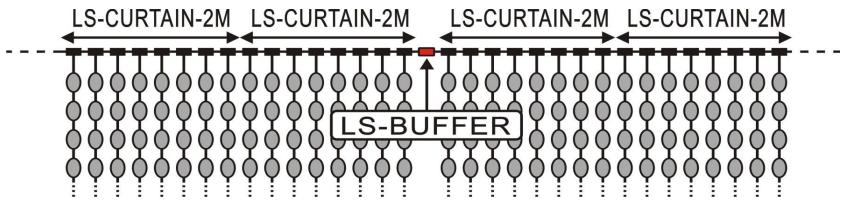

LaImagen de la derecha le da una idea de la "aplicacion de cortina"mentionada.

LS-EXTENSION-3M

Este cable of 3m de longitud se usa para puelear la distancia entre dos elementos en una configuracion. Por exemple: puelear la distancia entre el controlador y la primeracedena.Puede conectar hasta 8 cables de extension conjuntamente para Obtener una longitud maxima de 24m .Atencion:jalutilizar 1 o mas cables de extension en una linea,siempredebeagrar un buffer antes!

LS-EXTENSION 3M

Una vez incorporable el juego iniciador (o la instalación completa), simplemente connecte la configuración en la corrente electrica. El efecto empieza a configurar imeditamente.

El controlador contiene 16 programas (13 estáticos y 3 controlados por el sonido) que se pueda selectionar fácilmente.

• Desatornille la tapa de plástico (3) y quite el sello de goma (4).
• Utilice un desatornilladoroesqueño para girar el interruptor del selector de programs (5) SUAVENTE (!!!) en ambas direcciones hasta que haya的选择acionedelprogramadeseso:
• 0 Cada 15 lámparas 1 lámpara está persiguiendo continuamente hacer delante a velocidad media.
• 1 Cada 15 lámparas 1 lámpara está persiguiendo continuamente hacer delante a velocidad lenta.
• 2 Cada 15 lámparas 1 lámpara está persiguiendo continuamente hacer a另一边 del medio.
• 3 Cada 15 lámparas 1 lámpara está persiguiendo continuamente hacer a velocidad lenta.
• 4 Cada 30 lámparas 2 lámparas está persiguiendo continuamente hacer delante a velocidad.
• 5 Cada 30 lámparas 2 lámparas está persiguiendo continuamente hacer delante a velocidad media.
• 6 Cada 30 lámparas 2 lámparas está persiguiendo continuamente hacía atrás a velocidad<rápida.
• 7 Cada 30 lámparas 2 lámparas está persiguiendo continuamente hacer a另一边 a velocidad media.
• 8 Cada 50 lámparas un tren de 14 lámparas, utilizing el "efecto de estela" persigue hacer delante a velocidad rápida.
• 9 Cada 50 lámparas un tren de 14 lámparas, utilizing el "efecto de estela" persigue hacer delante a velocidad media.
• A Cada 50 lámparas un tren de 14 lámparas, utilizing el "effecto de estela" persigue hacer a另一边 del velocidad rápida.
• B Cada 50 lámparas un tren de 14 lámparas, utilizingo el "efecto de estela" persigue hacer a的概率 media.
• C Las lámparas está persiguiendo continuamente hacer adelante y hacerships,utilizando el "efecto de estela" a velocidad media.
  D Persecución de música 1: Se executan tres patrones parpadeantes en el modo controlado por la música.
• E Persecución de música 2: Se executan cinco differentes persecuciones en el modo controlado por la música.
  F Persecución de música 3: Se executan ocho differentes persecuciones en el modo controlado por la música.
• Coloque el sello de goma (4) en su lugar y apriete la tapa de plástico (3) para asegurar de que el selector está bien protegado contra la humedad y el polvo.

Algunas notas generales:

• No encienda ni apague la unidad en intervalos cortos de tiempo:puesto que this reduce la vida util de la lampara.
• Desenchufe sempre launidad cuando no vaya a ser realizada durante un很长 periodo de tiempo o antes de reemplazar la bombilla o de comenzar el mantenimiento.
• En caso de que occurran problemas serios de funciona, deje de utiliser el aparato ypongase en contacto con su distribuidor inmediamente.
• Important: No utilise el efecto en presencia de personas epilepticas.

MANTENIMIENTO

• Apague launidad y desenchufe el cable de corriente electrica.
• Cuando una bombilla de LED estávisiblemente dañada por gritas o rasponés profundos,deferá ser reemplazada.
• Los cables de corrente electrica deben estar en perfecto estado y deben reemplazarse inmediamente incluo si el problema detectado es(PCqueño.
• Limpie con un paño suave utilizando productos de limpieza de cristal normales.
• Seque siempre@cuidadosamentelaspiezas.
• Limpie los elementos típticos externos al menos una vez cada 90 días.

ESPECIFICACIONES

Entrada de corriente:

CA 230 V, 50 Hz

Consumo de energia (kit iniciador):

7,8 Watts

Fusible:

T1A/250 V interno, iEl usuario NO puede cambiarlo!

Control de sonido:

Micrófono interno

Longitud total:

6.4 m

Peso:

0,95 kg

Toda la informacion está sujeta a Cambios sin previo aviso
