Type de produit	Projecteur d'effets lumineux (gobo flower) avec détection de mouvement intégrée
Marque	JBSYSTEMS LIGHT
Modèle	DEVINE
Dimensions (L x l x H)	31,4 x 20,5 x 21,7 cm
Poids	2,7 kg
Alimentation	AC 230V, 50Hz
Fusible	250V 3,15A lente (20mm verre)
Lampe	EFP 100W / 12V
Contrôle du son	Microphone interne
Fonctions de la roue à gobos	Arrêt, rotation continue, rotation réagissant au son (interrupteur 3 positions)
Effets optiques	Prisme à 3 facettes, roue à gobos, réflecteur interne, focus ajustable manuellement
Refroidissement	Ventilateur intégré avec protection thermique
Installation	Adaptateur de statif multifonctionnel, orifice de montage M8, trous pour fixation verticale
Distance de sécurité (source lumineuse)	Minimum 0,5 mètre
Température ambiante maximale	45°C
Usage	Intérieur uniquement
Entretien et nettoyage	Nettoyer les optiques externes tous les 30 jours, internes tous les 90 jours ; aspirer les ventilations mensuellement ; nettoyage interne par personnel qualifié recommandé
Pieces détachées et réparabilité	Lampe, fusible, compartiment accessible ; réparation par technicien qualifié ; pas de pièces réparables par l'utilisateur
Sécurité	Ne pas fixer directement la source lumineuse ; ne pas utiliser en présence d'épileptiques ; coupure automatique en cas de surchauffe ; câble de sécurité obligatoire pour installation en hauteur
Informations générales	Conforme aux normes européennes ; garantie non applicable en cas d'utilisation incorrecte ; manuel disponible en téléchargement sur www.beglec.com

FOIRE AUX QUESTIONS - DEVINE JBSYSTEMS LIGHT

Quelle est la fonction de l'interrupteur à 3 positions sur l'appareil ?

L'interrupteur contrôle la roue à gobos interne. Position STOP : pas de rotation. Position AUTO : rotation continue. Position SOUND : rotation activée par la musique via le micro intégré.

Comment remplacer l'ampoule du DEVINE ?

Débranchez l'appareil et attendez 10 minutes qu'il refroidisse. Dévissez le compartiment de la lampe, sortez délicatement la douille, remplacez l'ampoule par une EFP 100W/12V identique sans toucher le verre à mains nues. Refermez le compartiment.

Puis-je utiliser cet appareil en extérieur ?

Non, l'appareil est conçu pour un usage intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité pour éviter tout risque d'incendie ou de décharge électrique.

Comment nettoyer les optiques de l'appareil ?

Utilisez un chiffon doux avec un produit nettoyant pour verres. Nettoyez les lentilles externes au moins une fois par mois et les lentilles internes tous les trois mois. Le nettoyage interne doit être effectué par un technicien qualifié.

Quelle est la distance minimale entre le projecteur et la surface éclairée ?

La distance de recul minimale est de 0,5 mètre pour éviter tout risque de surchauffe ou d'endommagement.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord le cordon d'alimentation et la prise. Si le problème persiste, vérifiez le fusible (250V 3,15A lente 20mm verre). Si le fusible est grillé, remplacez-le par un identique. Si l'appareil ne fonctionne toujours pas, contactez un technicien qualifié.

L'appareil dégage une odeur ou de la fumée au premier allumage, est-ce normal ?

Oui, un effet lumière neuf peut produire de la fumée ou une odeur pendant les premières minutes d'utilisation. Cela disparaît généralement après quelques minutes. Assurez une bonne ventilation.

Comment éviter la condensation à l'intérieur de l'appareil ?

Si l'appareil est transporté d'un endroit froid à un endroit chaud, laissez-le s'adapter à la température ambiante pendant quelques minutes avant de le brancher. La condensation peut nuire au fonctionnement et endommager l'appareil.

Quels sont les accessoires fournis avec le DEVINE ?

L'emballage contient : le mode d'emploi, un adaptateur de statif multifonctionnel et la lampe. Aucun crochet de montage n'est inclus, mais l'appareil dispose d'un orifice M8 pour en fixer un (ex. CR16/30).

Puis-je installer l'appareil en hauteur ?

Oui, mais l'installation doit être réalisée par du personnel qualifié uniquement. Utilisez un câble de sécurité secondaire capable de supporter 12 fois le poids de l'appareil. Respectez une distance d'au moins 50 cm des murs et assurez-vous que le support peut supporter 10 fois le poids total.

MODE D'EMPLOI DEVINE JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir acheté ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet apparéil a été créé pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• Une 'gobo flower', petite mais fabuleuse, produisant des effets de prismes
• Rayons très lumineux, proches de ceux émis par les lasers
• Équipée d'une roue à gobos, d'un réflecteur interne et d'un prisme à 3 facettes. L'appareil réagit au son et possède un micro intégré. Focus (foyer) ajustable.
• Refroidissement par ventilateur et protection à déclenchement thermique
• Adaptateur de statif multifonctionnel
• Interrupteur à 3 fonctions pour la roue à gobos interne Rotation continue Rotation réagissant au son Absence de rotation
• Idéal pour des applications de taille modeste : bars, DJ itinérants, à la maison,...

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi Devine - Adaptateur de statif multifonctionnel - Lampe

Instructions de sécurité:

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez l'entretien uniquement à

des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole représente la distance de recul minimum à respecter, c'est-à-dire, la distance minimum entre le projecteur et la surface à éclairer. Cette distance doit être de plus de 0,5 mètre.

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Un effet lumière neuf peut provoquer de la fumée et/ou une odeur non souhaitée, qui devrait disparaître après quelques minutes.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet apparéil à la pluie ou à l'humidité.

Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.

• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appar
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiente maximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.

Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.

• Laissez l'appareil refroidir environ 10 minutes avant de remplacer l'ampoule ou d'effectuer des réparations.
• Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant de changer une ampoule ou d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électricque et mécanique en vigueur dans votre pays.

Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrière de l'appareil.

Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon doit être écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.

• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!

L'appareil doit être à la masse selon les règles de sécurité.

• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• èces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez vous redevencer immidiatement.
• La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

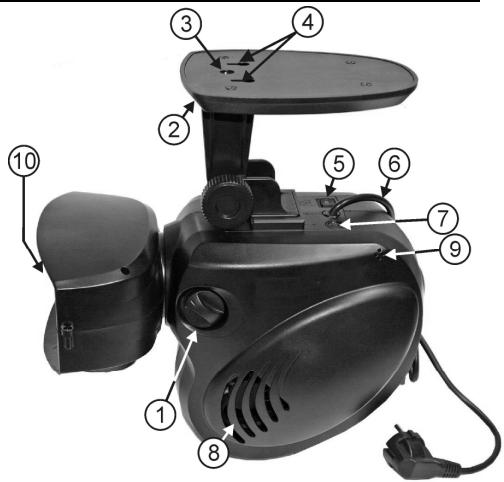

Description:

1. Ajustement manuel du 'focus' (foyer)
2. Adaptateur de statif multifonctionnel
3. Orifice de montage (M8) pour y fixer un crochet de montage comme par exemple le CR16/30.
4. Deux orifices qui permettent un montage facile de l'appareil sur une surface verticale.
5. Interrupteur à 3 fonctions pour la roue à gobos interne
6. Câble d'alimentation secteur
7. Porte fusible
8. Compartiment de la lampe avec son ventilateur de refroidissement
9. Micro internet
10. Prisme à 3 facettes

Mise en PLACE / remplacement des ampoules

En cas d'opération de maintenance ou de remplacement des ampoules, ne pas ouvrir l'installation dans les 10 minutes suivant la fin de l'utilisation jusqu'à ce que l'appareil ait refroidi. Débranchez systématiquement l'unité avant toute opération de maintenance. Utilisez toujours le même type de pièces (ampoules, fusibles,

etc.) Lors du remplacement, n'utilisez que des pièces véritables.

• Mettez l'unité hors tension et débranchez le câble d'alimentation.
• Attendez environ 10 minutes jusqu'à ce que l'unité ait refroidi.

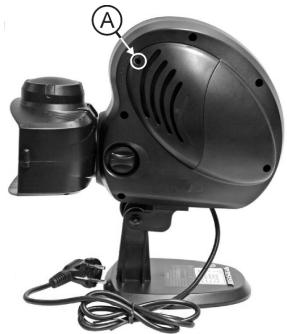

• Dévissez le compartiment des ampoules de l'appareil. ('A' sur la figure ci-dessus).

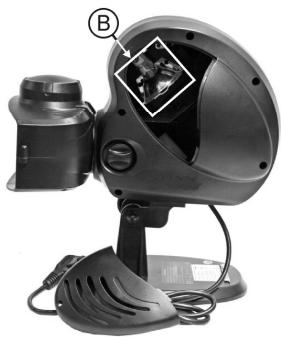

• À l'intérieur vous pouvez voir la douille ('B' sur la figure ci-contre). Sortez-la délicatement du compartiment à ampoules.
• Sortez l'ampoule usagée. Tenez la douille pendant l'opération, plutôt que de tirer sur le câble!
• Tenez encore la douille lorsque vous mettez en place la nouvelle ampoule.

Attention! Reportez-vous à l'étiquette à l'arrière de l'appareil ou aux spécifications techniques de ce manuel pour savoir quelle ampoule utiliser. Ne jamais installer d'ampoules à puissance plus élevée! De telles ampoules produisent des températures supérieures à celles pour lesquelles l'appareil a été conçu. Si l'appareil utilise un transformateur, il brûlera en raison de la surcharge induite.

• Ne pas toucher l'ampoule se trouvant à l'intérieur du réflecteur à mains nues! Ce réduirait enormément le cycle de vie de la lampe. Si vous l'avez touchée, nettoyez-la avec un linge et un peu d'alcool modifié. Essuyez l'ampoule avant de l'installer.
• Insérez la nouvelle ampoule à l'intérieur de l'unité. Assurez-vous que les fils ne touchent pas l'ampoule.
• Refermez le compartiment à ampoules à l'aide de la vis. Voilà!

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation, la désinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs à l'entour.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit être bien fixe, un montage à balancement est dangereux et ne devrait pas être considéré!
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Instructions d'utilisation

• Une fois l'appareil connecté, l'unité principale fonctionne.
• L'interrupteur à 3 fonctions (5) peut être utilisé pour contrôler la roue à gobos interne de l'appareil :

Interrupteur mis sur "STOP" : pas de rotation Interrupteur mis sur "AUTO" : rotation continue Interrupteur mis sur "SOUND" : rotation activée par la musique

• Des pauses régulières dans l'utilisation sont primordiales pour maximiser la durée de vie de l'appareil, puisqu'il n'est pas conçu pour une utilisation continue.
• Ne pas mettre l'unité sous tension et hors tension à de faibles intervalles, cela réduit la durée de vie des ampoules.
• Débranchez systématiquement l'appareil s'il n'est pas utilisé pour une période prolongée ou avant de changer une ampoule ou d'effectuer des opérations de maintenance.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Maintenance

Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance. Mettez l'unité hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.
• Pour protéger l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyées mensuellement.

L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou jet d'air. - Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne : des environnements humides, enfumés ou particulièrement sales peuvent entraîner une accumulation de saleté plus importante sur les optiques de l'appareil. - Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux. - Séchez toujours les parties soigneusement. - Nettoyez les optiques externes ou moins une fois tous les 30 jours. - Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation:

AC 230V, 50Hz

Fusible:

250V 3,15A lente (20mm verre)

Contrôle de son:

Microphone interne

Ampoules:

EFP 100W / 12V

Taille:

31,4 x 20,5 x 21,7cm

Poids:

2,7kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la première version de ce mode d'emploi sur notre site Web : www.beglec.com
