Type de produit	Subwoofer passif
Marque	JBSYSTEMS LIGHT
Modèle	CLUB-218B
Dimensions (L x l x H)	1160 x 595 x 580 mm
Poids	84 kg
Haut-parleurs	2 x 18" (46 cm) woofers avec châssis en aluminium
Puissance nominale (mode séparé)	2 x 600 W RMS
Puissance crête (mode séparé)	2 x 1200 W crête
Puissance nominale (mode parallèle)	1 x 1200 W RMS
Puissance crête (mode parallèle)	1 x 2400 W crête
Impédance (mode séparé)	2 x 8 ohms
Impédance (mode parallèle)	1 x 4 ohms
Sensibilité d'entrée	104 dB (1W/1m)
Pression acoustique max	138 dB
Réponse en fréquence	35 Hz - 300 Hz
Angle de dispersion	90° x 50°
Matériau du boîtier	Contreplaqué robuste avec peinture résistante
Connecteurs d'entrée	2 x Neutrik Speakon NL4FC
Utilisation	Intérieur uniquement
Entretien	Nettoyage avec éponge et solution savonneuse douce; ne pas utiliser de produits chimiques
Accessoires en option	Set de 4 roulettes (fixation prévue)
Sécurité	Protection auditive recommandée au-dessus de 85 dB; utiliser dans des conditions stables

FOIRE AUX QUESTIONS - CLUB-218B JBSYSTEMS LIGHT

Comment brancher le subwoofer CLUB-218B ?

Utilisez des câbles de haut-parleur de section minimale 2x2,5 mm² et des connecteurs Neutrik Speakon NL4FC. Branchez les entrées Speakon en respectant la polarité : +1 et +2 pour le positif, -1 et -2 pour le négatif. Assurez-vous que l'amplificateur est éteint avant le branchement.

Quels sont les modes de fonctionnement du CLUB-218B ?

L'enceinte dispose d'un interrupteur sélectionnable : mode woofers séparés (2 x 600 W RMS sous 8 ohms) ou mode parallèle (1 x 1200 W RMS sous 4 ohms). En mode séparé, vous devez utiliser un ampli stéréo en mode mono ; en mode parallèle, un ampli puissant adapté à 4 ohms.

Quelle puissance d'amplificateur faut-il pour le CLUB-218B ?

En mode séparé : 2 x 600 W RMS sous 8 ohms ; en mode parallèle : 1 x 1200 W RMS sous 4 ohms. Respectez ces valeurs pour éviter d'endommager les haut-parleurs.

Puis-je utiliser le CLUB-218B en extérieur ?

Non, le woofer n'est pas protégé contre l'humidité et la pluie. L'enceinte est conçue uniquement pour une utilisation en intérieur. Toute utilisation en extérieur annule la garantie.

Quelles enceintes tops recommandez-vous avec le CLUB-218B ?

Il est idéal comme complément d'un système avec 2 enceintes RS-15 de la même marque. Utilisez un séparateur de fréquences actif ou un processeur audio pour bien équilibrer les niveaux.

Comment installer les roulettes sur le CLUB-218B ?

Le subwoofer est pré-équipé d'orifices à l'arrière pour fixer un set de 4 roulettes optionnelles. Utilisez les boulons fournis dans le kit pour les visser solidement.

Quel est le niveau de pression acoustique maximal du CLUB-218B ?

Le SPL maximal est de 138 dB. À des niveaux supérieurs à 85 dB, il est impératif de porter une protection auditive pour éviter des dommages irréversibles.

Comment entretenir le CLUB-218B ?

Nettoyez l'enceinte avec une éponge humide et une solution savonneuse douce. N'utilisez jamais de produits chimiques agressifs qui pourraient endommager la peinture ou le boîtier.

Puis-je brancher plusieurs CLUB-218B en parallèle ?

En mode parallèle, vous pouvez connecter un second RS-218B, mais l'impédance chute à 2 ohms. La plupart des amplificateurs ne supportent pas cette charge ; vérifiez les spécifications de votre ampli avant.

Que faire si je constate un manque de basses ou un son de mauvaise qualité ?

Vérifiez la polarité des câbles Speakon : ne mélangez pas les bornes + et -. Assurez-vous également que l'interrupteur est réglé sur le bon mode et que l'amplificateur est configuré correctement (mono en mode séparé).

MODE D'EMPLOI CLUB-218B JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit SYNQ®. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil. Conservez ce manuel dans un endroit sûr pour toute consultation future...

Un RAPPEL quand des informations importantes SERONT disponibles!

• Subwoofer équipé de deux haut-parleurs de 18" de force puissance et de taille compacte
• Il peut être utilisé tant pour des installations fixes que pour un usage itinérant.
• La technique à pavillon (horn loaded) garantit une bonne reproduction des basses, pleine de punch.
• Parfait pour les clubs, les discothèques, la scène, les firmes de location, les DJ professionnels, etc...
• Enceinte en contreplaqué extrêmement robuste et dotée de :
• une peinture qui résiste au temps et aux griffes; des poignées intégrées; des pieds en caoutchoua haute résistance;
• une grille frontale en métal;
• et en face arrêté, des points de fixation prévus pour des roulettes (en option).
• Équipé de deux woofers de 18" avec châssis en aluminium. C'est le complément idéal d'un set de 2 enceintes RS-15.

Attention!

• La RS-218B peut facilement atteindre des niveaux de pression acoustique (SPL) très élevés qui peuvent gravement endommager l'ouie de façon permanente. Protégez toujours vos oreilles si vous vous exposez à des niveaux de pression acoustique (SPL) excédant 85dB! Assurez-vous que l'amplificateur est éteint avant de brancher les enceintes.
• Le woofer n'est pas protégé contre l'humidité et la pluie. De ce fait, l'enceinte est uniquement conçue pour une utilisation à l'intérieur. L'utilisation dans des conditions humides en plein air annule toutes les garanties.
• Installe toujours cette enceinte dans des conditions de sécurité et de stabilité optimales.

Connexions

La RS-218B est équipée de 2 connecteurs Neutrik® Speakon®. Les connecteurs Speakon® sont connectés de la façon suivante:

• POSITIF = +1 et +2 NEGATIF = -1 et -2

Câbles recommendés

Vous pouvez utiliser des câbles tout faits, mais bien entendu, vous pouvez monter les câbles de haut-parleur vous-même. Dans ce cas, veillez bien à utiliser du câble pour haut-parleur de bonne qualité et dont les conducteurs ont au minimum une section de 2 × 2,5 ~mm^2. Vous aurez également besoin d'une paire de connecteurs Neutrik® Speakon® NL4FC. Ce type de connecteur possède 4 contacts: +1 -1 +2 -2. Notre câble de haut-parleur possède deux conducteurs, chacun d'une couleur différente. Il faut s'assurer de bien connecter la même couleur, à chaque extrémité du câble, au contact correspondant, donc: +1 avec +1 et -1 avec -1. Étant donné que les contacts Speakon® sont interconnectés (+1 avec +2 et -1 avec -2), vous pouvez aussi utiliser des câbles de 4 × 2,5 ~mm^2 pour réduire une perte de signal que pourrait provoquer une longueur de câble importante.

Important! Ne mélangez pas les bornes + et - : si vous inversez les conducteurs, vous obtenez un mauvais résultat, à savoir une qualité de son douteuse avec un manque de puissance dans les basses.

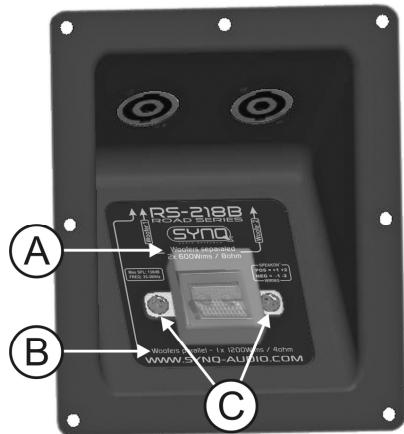

Support de connexion d'entrée

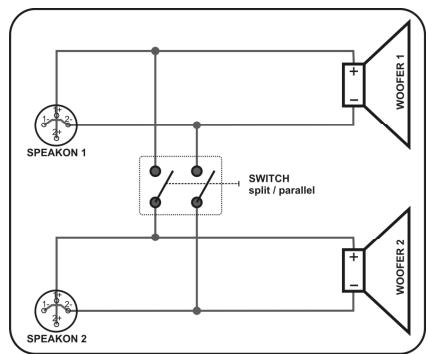

Sur ce support de connexion se trouve un interrupteur protégé par un couvercle transparent. Il suffit de dévisser les deux petits boulons (marques 'C' sur la figure ci-dessous) afin d'enlever le couvercle et de changer la position de l'interrupteur. L'interrupteur peut donc être réglé selon deux modes différents (se référer aussi au diagramme de l'interrupteur, ci-dessous).

A) woofers séparés

Mode à utiliser quand vous n'installez qu'un seul subwoofer, ou quand l'ampli en présence n'est pas capable de piloter un subwoofer par canal.

IMPORTANT : Les deux entrées doivent être connectées et l'ampli doit être réglé en mode MONO (PAS en mode BRIDGE !).

Ici, chaque haut-parleur à l'intérieur de l'enceinte possède son propre connecteur Speakon®. Cela veut donc dire que vous pouvez connecter la sortie gauche d'un ampli à l'entrée gauche du subwoofer, et connecter l'autre sortie de l'ampli à l'entrée Speakon® de droite. La puissance nécessaire aux entrées est de 2 x 600 Wrms @ 8 ohms (2 x 1200 Wpeak).

B) woofers en parallèle

Mode à utiliser quand vous disposez d'amplificateurs puissants qui sont capables de délivrer toute la puissance exigée par le subwoofer.

La puissance nécessaire aux entrées est de 1 x 1.200 Wrms @ 4 ohms (2.400 Wpeak).

Ici, les deux connecteurs Speakon (et donc les deux woofers) sont mis en parallèle. Si vous le désirez, vous pouvez connecter un second RS-218B en parallèle.

Attention: quand un second subwoofer est connecté, l'impédance chute de 4 à 2 ! Veuillez noter que la plupart des amplificateurs ne supportent pas de travailler alors que leur charge n'est que de 2.

De plus, le facteur d'amortissement de votre ampli baisse de manière significative, ce qui a pour résultat de produire une réponse plus faible dans les basses.

Combinaisons sub / top

Lorsque le sub est utilisé comme complément aux RS-15, tout l'art consiste à tracer la bonne balance entre les deux afin de former un système d'amplification bien équilibré. Nous vous suggérons d'utiliser 2x RS-15 pour 1x RS-218B. Vous devriez utiliser deux amplis séparés pour les 'sub' et les 'top', plus un séparateur de fréquences actif ou un processeur audio. Bien entendu, vous n'êtes pas limité à cette combinaison, il vous est loisible de vous livrer à toutes les expériences issues de votre imagination!

SET de roulettes

En cas d'utilisation mobile, il est possible d'installer un set de 4 roulettes à l'arrière du subwoofer. Le subwoofer est équipé d'orifices d'origine prévus pour pouvoir fixer facilement les roulettes au moyen des boulons inclus dans le set.

Entretien

Nettoyez l'enceinte à l'aide d'une éponge et d'une solution savonneuse, non mordante. N'utilisez jamais de produits chimiques qui pourraient endommager l'enceinte!

Split mode – haut-parleurs (woofers) séparés:

Puissance: 2x600Wrms (2x1200Wpeak)

Impédance: 2 × 8

Mode parallèle - haut-parleurs (woofers) connectés ensemble:

Puissance: 1x 1200Wrms (1x 2400Wpeak)

Impédance: 1 × 4Ω

Sensibilité d'entrée: 104dB 1W/1m

Pression acoustique maximale: 138dB

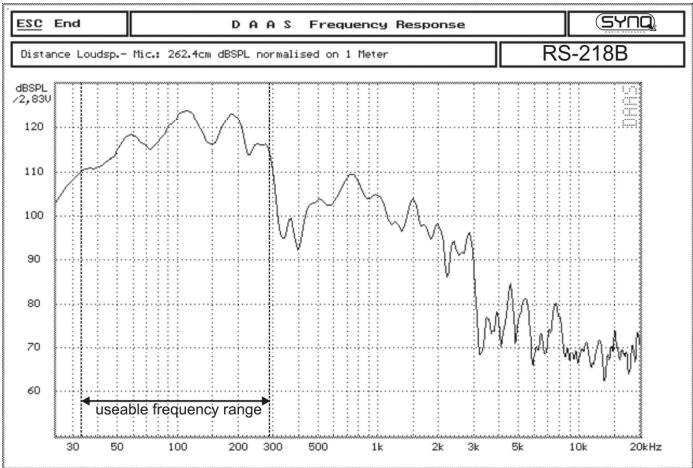

Réponse en fréquence: 35 - 300Hz

Angle de dispersion: 90^ × 50^

Dimensions: 1160 x 595 x 580mm

Poids: 84kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.synq-audio.com
