CLS-8 - Enceinte audio JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte active 2 voies haute puissance
Marque	JBSYSTEMS LIGHT
Modèle	CLS-8
Puissance nominale (RMS)	200 W
Puissance crête	400 W
Impédance	8 Ω
Sensibilité	97 dB (1 W / 1 m)
Pression acoustique max	125 dB
Réponse en fréquence	70 Hz - 20 kHz
Angle de dispersion	90° x 50°
Haut-parleur grave	Woofer 8"
Haut-parleur aigu	Moteur 1"
Connecteurs	2 x Neutrik Speakon (parallèle)
Points d'ancrage	Filetage M10 pour œillets de levage
Adaptateur pour pied	Oui, diamètre 35 mm
Utilisation	Intérieur uniquement
Matériau du boîtier	Multiplex avec peinture anti-griffes
Grille de protection	Acier recouvert de mousse acoustique
Dimensions (L x H x P)	286 x 276 x 460 mm
Poids	13 kg
Entretien	Chiffon humide avec solution savonneuse douce
Accessoires inclus	Supports muraux (hanging brackets)

FOIRE AUX QUESTIONS - CLS-8 JBSYSTEMS LIGHT

Quelle est la puissance de l'enceinte CLS-8 ?

La puissance nominale est de 200 W RMS et la puissance crête de 400 W.

Quelle est l'impédance de l'enceinte ?

L'impédance est de 8 Ω. En connectant deux enceintes en parallèle, l'impédance descend à 4 Ω.

Puis-je utiliser l'enceinte en extérieur ?

Non, l'enceinte est conçue uniquement pour une utilisation en intérieur. L'exposition à l'humidité ou à la pluie annule la garantie et peut endommager les haut-parleurs.

Comment connecter plusieurs enceintes CLS-8 ?

Les enceintes sont équipées de deux connecteurs Neutrik Speakon en parallèle. Vous pouvez connecter une deuxième enceinte de 8 Ω pour obtenir une charge de 4 Ω sur l'amplificateur. Pour une charge de 2 Ω, connectez jusqu'à 4 enceintes par sortie (vérifiez que votre amplificateur le supporte).

Comment suspendre l'enceinte CLS-8 ?

Utilisez les points d'ancrage M10 avec des œillets de levage. La suspension doit être réalisée par un technicien qualifié connaissant les réglementations en vigueur. En général, deux câbles en haut et un en bas permettent d'incliner l'enceinte.

Que faire si le son manque de basses ?

Vérifiez que les câbles Speakon sont correctement connectés : le fil de couleur doit être branché sur +1 et l'autre sur -1 aux deux extrémités. Une inversion de polarité supprime les basses fréquences.

Quel subwoofer est recommandé avec la CLS-8 ?

Le subwoofer adapté est le CLS-215B (2x15"). Pour une installation équilibrée, utilisez 4 enceintes CLS-8 pour 1 subwoofer, avec un filtre actif réglé à 130 Hz (24 dB/octave).

Comment nettoyer l'enceinte ?

Nettoyez avec une éponge humide et une solution savonneuse douce. N'utilisez jamais de produits chimiques agressifs qui pourraient endommager la peinture ou la mousse.

Quel est le niveau de pression acoustique maximal ?

Le SPL maximal est de 125 dB. À ce niveau, protégez toujours vos oreilles pour éviter des lésions auditives irréversibles.

L'enceinte peut-elle être utilisée sur un pied ?

Oui, elle dispose d'un adaptateur pour pied de 35 mm permettant une installation stable sur un stand adapté.

MODE D'EMPLOI CLS-8 JBSYSTEMS LIGHT

Débarrassez-vous de l'appareil et des piles usagées de manière écologique Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit SYNQ® Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil. Conservez ce manuel dans un endroit sûr pour toute consultation future...

N'OUBLIEZ PAS D'ENREGISTER VOS CLS8 VOUS RECEVREZ AUTOMATIQUEMENT UN RAPPEL QUAND DES INFORMATIONS IMPORTANTES SERONT DISPONIBLES!

→ SURFEZ SUR: WWW.SYNQ-AUDIO.COM/REGISTER/ ←

CARACTERISTIQUES

• Enceinte à haute puissance à 2 voies
• Enceinte compacte en multiplex recouvert d'une peinture anti-griffes
• Grille de protection en acier, recouvert de mousse acoustique

- Equipé d'un:

• Moteur 1" pour les hautes fréquences
• Woofer 8"

- Excellente qualité sonore, même à niveau élevé.

- Parfait pour les clubs, bars, hôtels, ...

- Peut être utilisé seul (full range) ou combinez 4x CLS-8 avec un subwoofer 2x15" (CLS-215B) spécialement adapté.

ATTENTION!

• La CLS8 peut facilement atteindre des niveaux de pression acoustique (SPL) très élevés qui peuvent gravement endommager l'ouïe de façon permanente. Protégez toujours vos oreilles si vous vous exposez à des niveaux de pression acoustique (SPL) excédant 85dBl
• Assurez-vous que l'amplificateur est éteint avant de brancher les enceintes
• Le woofer et le tweeter ne sont pas protégés contre l'humidité et la pluie. De ce fait, l'enceinte est uniquement conçue pour une utilisation à l'intérieur. L'utilisation en plein air, dans des conditions humides sans protection adéquate, annule toutes les garanties
• Installez toujours cette enceinte dans des conditions de sécurité et de stabilité optimales.
• Soyez très prudents si les enceintes doivent être suspendues. Ceci est potentiellement dangereux. Il est indispensable que ce type d'installation soit effectué par des techniciens ayant une parfaite connaissance des techniques et des réglementations concernant la suspension d'enceintes!

CONNEXION

La RS15 est équipé de 2 connecteurs Neutrik® Speakon. Ils sont reliés en parallèle, ce qui vous permet de connecter un deuxième VIBE-15 en parallèle.

Les connecteurs Speakon® sont connectés de la façon suivante:

Attention: quant une deuxième enceinte de 8Ω est connectée, l'impédance chute de 8Ω à 4Ω! Dans la plupart des cas vous pouvez connecter 2 enceintes de 8Ω par sortie d'amplificateur. Si vous avez un amplificateur qui supporte des charges de 2Ω, vous pouvez connecter jusqu'à 4 enceintes de 8Ω par sortie.

Combinaison sub + top:

Si vous comptez également utiliser un caisson "Sub" (graves) vous devez toujours veiller à respecter un certain équilibre entre la puissance du Sub (CLS-215B) et des enceintes satellites (CLS-8) afin d'obternir une installation équilibrée qui « sonne » bien. Nous-vous suggérons d'utiliser 4x CLS-8 pour 1x CLS-215B. Utilisez 2 amplificateurs et un filtre actif (ou un processeur audio) réglé à +/-130Hz (24dB/oct).

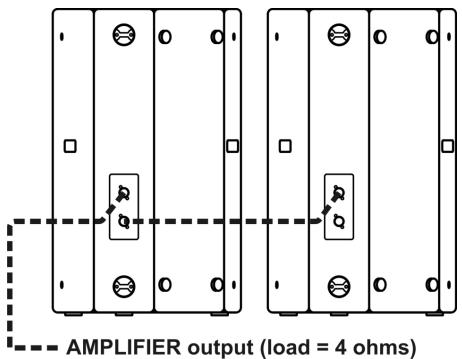

Connexion en parallèle sur 4Ω:

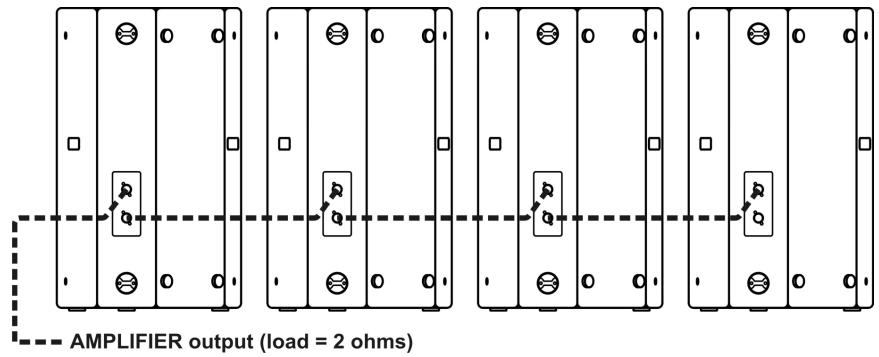

Connexion en parallèle sur 2Ω: (ATTENTION : ne convient pas à la plupart des amplificateurs!)

Vous pouvez utiliser des câbles tout faits, mais vous pouvez également assembler vous-même les câbles. Utilisez pour cela un câble pour haut-parleurs de bonne qualité, d'une section d'au moins 2x 2.5mm². Vous aurez aussi besoin d'une paire de connecteurs du type Neutrik Speakon® NL4FC. Ce connecteur possède 4contacts: +1 -1 +2 -2. Utilisez uniquement les contacts +1 et -1. Votre câble possède 2 conducteurs de différentes couleurs. Soyez sûr de connecter la même couleur de câble aux mêmes connecteurs à chaque extrémité! (+1 à +1 et -1 à -1).

Si vous inversez les conducteurs, une mauvaise qualité sonore, dépourvue de basses fréquences en résultera.

POINTS D'ANCRAGE

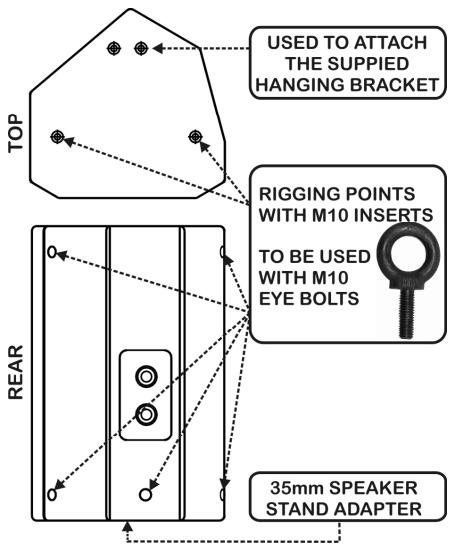

Dans la plupart des cas vous pourrez utiliser les supports muraux qui sont livrés avec les enceintes. Pour cela, utilisez les 4 points d'ancrage pour fixer les supports (voir dessin « hanging bracket ») sur l'enceinte (2 au-dessus + 2 en dessous de l'enceinte).

Les enceintes CLS-8 possèdent également plusieurs points d'ancrage pour des boulons M10 qui peuvent être

utilisés pour suspendre l'enceinte. Utilisez des vis à anneau comme sur le dessin. dans la plupart des cas, on attachera 2 câbles en haut de l'enceinte et 1 câble en dessous afin de relever et d'incliner l'enceinte sous un certain angle.

Soyez très prudent si les enceintes doivent être suspendues. Ceci est potentiellement dangereux. Il est indispensable que ce type d'installation soit effectué par des techniciens ayant une parfaite connaissance des techniques et des réglementations concernant la suspension d'enceintes

ADAPTATEUR POUR PIED

Les enceintes CLS8 sont pourvues d'un adaptateur pour stand. Ainsi on peut placer l'enceinte de façon stable sur un pied conçu pour cet usage.

ENTRETIEN

Nettoyez l'enceinte à l'aide d'une éponge et d'une solution savonneuse, non mordante. N'utilisez jamais de produits chimiques qui pourraient endommager l'enceinte !

CARACTERISTIQUES TECHNIQUES

Puissance:	200Wrms (400Wpeak)
Impédance:	8
Sensibilité d'entrée:	97dB 1W/1m
Pression acoustique maximale:	125dB

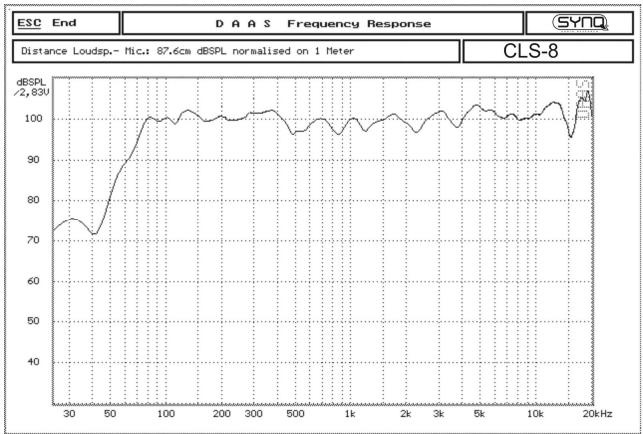

Réponse en fréquence:	70 - 20.000Hz
Angle de dispersion:	90° x 50°
Dimensions:	286 x 276 x 460 mm
Poids:	13kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.synq-audio.com
