Produkttyp	Aktive 2-Wege-Lautsprecherbox mit hoher Leistung
Marke	JBSYSTEMS LIGHT
Modell	CLS-8
Nennleistung (RMS)	200 W
Spitzenleistung	400 W
Impedanz	8 Ω
Empfindlichkeit	97 dB (1 W / 1 m)
Maximaler Schalldruckpegel	125 dB
Frequenzgang	70 Hz - 20 kHz
Abstrahlwinkel	90° x 50°
Tieftöner	Woofer 8"
Hochtöner	1" Treiber
Anschlüsse	2 x Neutrik Speakon (parallel)
Aufhängepunkte	M10-Gewinde für Anschlagösen
Stangenadapter	Ja, Durchmesser 35 mm
Verwendung	Nur für Innenräume
Gehäusematerial	Multiplex mit kratzfester Lackierung
Schutzgitter	Stahl mit Akustikschaumstoff
Abmessungen (B x H x T)	286 x 276 x 460 mm
Gewicht	13 kg
Pflege	Feuchtes Tuch mit milder Seifenlösung
Mitgeliefertes Zubehör	Wandhalterungen (Hängehalterungen)

Häufig gestellte Fragen - CLS-8 JBSYSTEMS LIGHT

Wie hoch ist die Leistung der CLS-8 Lautsprecherbox?

Die Nennleistung beträgt 200 W RMS und die Spitzenleistung 400 W.

Wie hoch ist die Impedanz der Lautsprecherbox?

Die Impedanz beträgt 8 Ω. Beim parallelen Anschluss zweier Lautsprecherboxen sinkt die Impedanz auf 4 Ω.

Kann ich die Lautsprecherbox im Freien verwenden?

Nein, die Lautsprecherbox ist nur für den Innenbereich ausgelegt. Feuchtigkeit oder Regen führen zum Garantieverlust und können die Lautsprecher beschädigen.

Wie schließe ich mehrere CLS-8 Lautsprecherboxen an?

Die Lautsprecherboxen verfügen über zwei parallele Neutrik Speakon-Anschlüsse. Sie können eine zweite 8-Ω-Box anschließen, um eine Gesamtimpedanz von 4 Ω am Verstärker zu erhalten. Für eine 2-Ω-Last schließen Sie bis zu 4 Lautsprecherboxen pro Ausgang an (prüfen Sie, ob Ihr Verstärker dies unterstützt).

Wie hänge ich die CLS-8 Lautsprecherbox auf?

Verwenden Sie die Aufhängepunkte M10 mit Anschlagösen. Die Aufhängung darf nur von einem qualifizierten Techniker durchgeführt werden, der die geltenden Vorschriften kennt. In der Regel können mit zwei Kabeln oben und einem unten die Lautsprecherbox geneigt werden.

Was tun, wenn es an Bass fehlt?

Überprüfen Sie, ob die Speakon-Kabel korrekt angeschlossen sind: Der farbige Draht muss an beiden Enden auf +1 und der andere auf -1 gesteckt werden. Eine Verpolung hebt die Bassfrequenzen auf.

Welcher Subwoofer wird mit der CLS-8 empfohlen?

Der passende Subwoofer ist der CLS-215B (2x15"). Für eine ausgewogene Installation verwenden Sie 4 CLS-8 Lautsprecherboxen pro Subwoofer mit einem aktiven Filter bei 130 Hz (24 dB/Oktave).

Wie reinige ich die Lautsprecherbox?

Reinigen Sie mit einem feuchten Schwamm und milder Seifenlösung. Verwenden Sie niemals aggressive Chemikalien, die die Lackierung oder den Schaumstoff beschädigen könnten.

Wie hoch ist der maximale Schalldruckpegel?

Der maximale Schalldruckpegel beträgt 125 dB. Schützen Sie bei diesem Pegel immer Ihre Ohren, um irreversible Hörschäden zu vermeiden.

Kann die Lautsprecherbox auf einem Ständer verwendet werden?

Ja, sie verfügt über einen Stangenadapter mit 35 mm Durchmesser, der eine stabile Montage auf einem geeigneten Ständer ermöglicht.

BEDIENUNGSANLEITUNG CLS-8 JBSYSTEMS LIGHT

Bedienungsanleitung DU

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

Vielen Dank, dass Sie sich für den Erwerb dieses SYNQ ^® -Produkt entschieden haben. Bitte lesen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietet sowie, zu Ihrer eigenen Sicherheit.

VERGESSEN SIE NICHT IHRE CLS8 ZU REGISTRIEREN. SIE BEKOMMEN DANN AUTOMATISCH EINE

NACHRICHT, wenn es wichtige Produktinformationen gibt!

→ REGSITRIEREN UNTER: WWW.SYNQ-AUDIO.COM/REGISTER/ ←

EIGENSCHAFTEN

• Leistungsstarke 2-Wege-Lautsprecherbox
- Kompaktes Sperrholzgehäuse mit haltbarer kratzfester Lackierung
- Mit Akustikschaum bedecktes Stahlgitter vorne
- Ausgestattet mit:

• 1" Hochfrequenztreiber

- 8" Woofer

• Exzellente Tonqualität, auch in Hochtonbereichen.
• Optimal für Clubs, Bars, Hotels, ...
• Verwendbar im Full Range oder in Verbindung mit 4x CLS-8 mit einem speziell angepassten 2x15" Subwoofer [Tieftöner] (CLS-215B)

VORSICHTSMAßREGELN

• Die CLS8 reproduziert einen hohen Schalldruck (SPL). Dieser kann zu Gehörschäden führen. Schützen Sie Ihre Ohren bei einem Schalldruck von über 85dB.
• Stellen Sie sicher, dass der Verstärker vor Anschluss der Lautsprecher ausgeschaltet ist.
• Sie sollten den Lautsprecher und Hochtontreiber nicht Feuchtigkeit oder Regen aussetzen. Dieser Lautsprecher sollte nur im Innenbereich eingesetzt werden. Sollten Sie den Lautsprecher im Außenbereich und ohne geeigneten Schutz einsetzen, erlischt die Garantie.
• Befestigen Sie diesen Lautsprecher immer auf sicherem und stabilem Material.
• Gehen Sie sehr sorgsam vor wenn Sie die Lautsprecher aufhängen. Es ist sehr gefährlich und sollte nur von einem erfahrenen Techniker durchgeführt werden.

ANSCHLÜSSE

Die CLS8 hat zwei Neutrik® Speakon® Anschlüsse. Beide Anschlüsse sind parallel geschaltet. D.h. Eine zweite CLS8 kann anschlossen werden.

Aufbau der Speakon® Verdrahtung:

Achtung: Wenn ein zweiter Lautsprecher angeschlossen wird, ändert sich die Impendanz von 8 Ohm auf 4 Ohm. In den meisten Fällen können nur zwei Lautsprecher betrieben werden. Sollte Ihr Verstärker 2 Ohm tauglich sein, können Sie bis zu 4 Lautsprecher an jedem Kanal betreiben.

Bevorzugte Aufstellungskombination:

Bei der Verwendung mit einem Subwoofer sollten Sie versuchen, auf ein ausgewogenes Verhältnis zwischen der Stärke der Satellit-Lautsprecher (CLS-8) und der des Subwoofers (CLS-215B) zu achten, um ein gutes Klangsystem zu erreichen. Wir empfehlen die Verwendung von 4 Einheiten CLS-8 auf 1 Einheit CLS-215B. Sie sollten 2 getrennte Verstärker plus eine Aktivweiche oder Audioprozessor mit Crossover bei +/-130Hz (24dB/oct) verwenden.

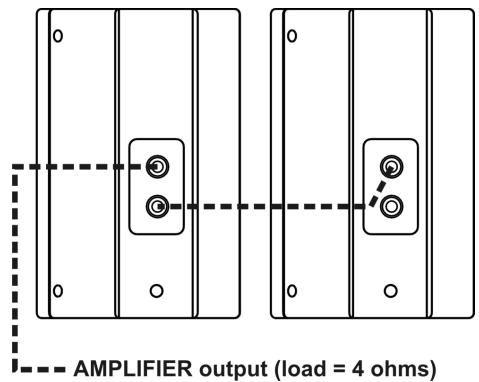

Parallel Anschluss @ 4Ω:

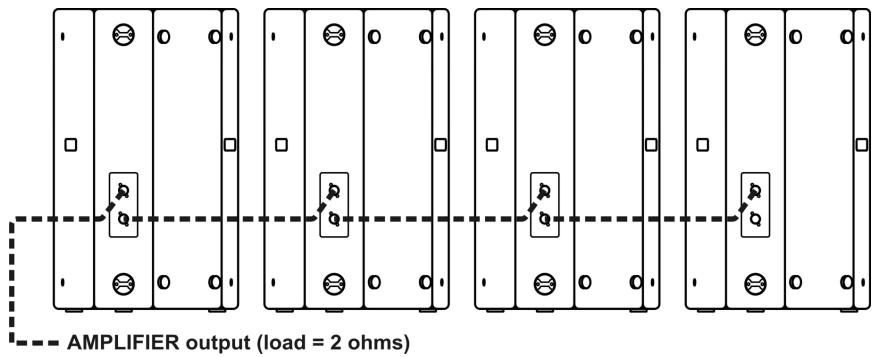

Parallel Anschluss @ 2Ω: (ACHTUNG: für die meisten Verstärker nicht geeignet!)

Sie können fertig konfektionierte Anschlusskabel verwenden oder Sie können die Kabel selbst herstellen. Nutzen Sie dafür ein hochwertiges Lautsprecherkabel mit mindestens 2x2,5mm² Durchmesser. Außerdem benötigen Sie zwei NEUTRIK SPEAKON NL4FC Stecker. Dieser Stecker hat 4 Kontakte: +1 -1 +2 -2. Schließen Sie den +1 und -1 Kontakt an. Das Lautsprecherkabel hat 2 Markierungen (Farbe o.ä.). Stellen Sie sicher das beide Stecker gleich angeschlossen werden (+1 zu +1 und -1 zu -1).

Sollten Sie die Kabel vertauschen, haben Sie einen schlechte Musikwiedergabe mit einem geringen Anteil an tiefen Frequenzen.

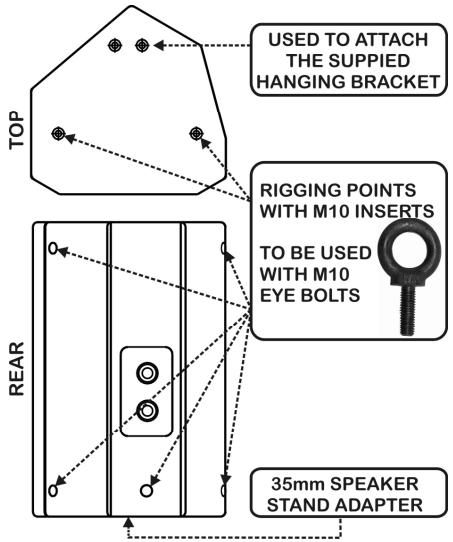

HÄNGEPUNKTE

In den meisten Fällen eignen sich die in der Verpackung enthaltenen Bügel zum Befestigen der Boxen an den Wänden: benutzen Sie einfach die 4 eigens dazu vorgesehenen Lochreihen (2 oben + 2 unter an der Box) um den Bügel zu befestigen.

Die CLS-8 Lautsprecher haben ebenfalls einige Vorbohrungen mit M10 Ringschrauben. Diese können zum Aufhängen (Flugaufhängung) des Lautsprechers benutzt werden. Für diesen Zweck können Sie die verschiedenen abgebildeten als Zubehör erhältlichen Flying-Hardwares verwenden. In den meisten Fällen werden 2 Kabel an der Oberseite und eines an der Rückseite befestigt

Sie sollten immer sehr sorgsam vorgehen. Es ist sehr gefährlich und sollte nur von einem erfahrenen Techniker durchgeführt werden.

STATIV ADAPTER

Der CLS8 Lautsprecher hat auf der unteren Seite eine Stativaufnahme. Damit ist es möglich diesen Lautsprecher auf ein stabiles Stativ zu setzen.

MAINTENANCE

Reinigen Sie das Gehäuse mit einem Schwamm und einer (nicht aggressiven) Seifenlauge. Benutzen Sie keine Lösungsmittel sonst kann das Gehäuse angegriffen werden.

TECHNISCHE DATEN

Leistung:	200Wrms (400Wpeak)
Eingangsimpedanz:	8
Eingangsempfindlichkeit:	97dB 1W/1m
Max. Schalldruck:	125dB

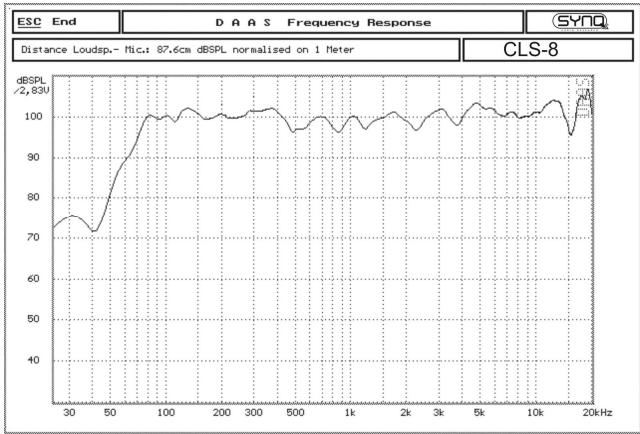

Frequenzbereich:	70 - 20.000Hz
Nominal Ausbreitung:	90° x 50°
Abmessungen:	286 x 276 x 460 mm
Gewicht:	13kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen: www.synq-audio.com
