Produkttyp	Passiver Subwoofer
Marke	JBSYSTEMS LIGHT
Modell	CLUB-218B
Abmessungen (L x B x H)	1160 x 595 x 580 mm
Gewicht	84 kg
Lautsprecher	2 x 18" (46 cm) Woofer mit Aluminiumchassis
Nennleistung (separater Modus)	2 x 600 W RMS
Spitzenleistung (separater Modus)	2 x 1200 W Spitze
Nennleistung (paralleler Modus)	1 x 1200 W RMS
Spitzenleistung (paralleler Modus)	1 x 2400 W Spitze
Impedanz (separater Modus)	2 x 8 Ohm
Impedanz (paralleler Modus)	1 x 4 Ohm
Eingangsempfindlichkeit	104 dB (1W/1m)
Maximaler Schalldruck	138 dB
Frequenzgang	35 Hz - 300 Hz
Abstrahlwinkel	90° x 50°
Gehäusematerial	Robustes Sperrholz mit widerstandsfähiger Lackierung
Eingangsanschlüsse	2 x Neutrik Speakon NL4FC
Verwendung	Nur für Innenräume
Pflege	Reinigung mit Schwamm und milder Seifenlösung; keine chemischen Mittel verwenden
Sonderzubehör	Satz von 4 Rollen (Befestigung vorgesehen)
Sicherheit	Gehörschutz über 85 dB empfohlen; unter stabilen Bedingungen verwenden

Häufig gestellte Fragen - CLUB-218B JBSYSTEMS LIGHT

Wie schließe ich den Subwoofer CLUB-218B an?

Verwenden Sie Lautsprecherkabel mit mindestens 2x2,5 mm² Querschnitt und Neutrik Speakon NL4FC-Stecker. Schließen Sie die Speakon-Eingänge unter Beachtung der Polarität an: +1 und +2 für Plus, -1 und -2 für Minus. Stellen Sie sicher, dass der Verstärker vor dem Anschließen ausgeschaltet ist.

Welche Betriebsmodi hat der CLUB-218B?

Die Box hat einen wählbaren Schalter: Modus getrennte Woofer (2 x 600 W RMS an 8 Ohm) oder Modus parallel (1 x 1200 W RMS an 4 Ohm). Im getrennten Modus müssen Sie einen Stereo-Verstärker im Mono-Modus verwenden; im parallelen Modus einen leistungsstarken Verstärker, der für 4 Ohm geeignet ist.

Welche Verstärkerleistung wird für den CLUB-218B benötigt?

Im getrennten Modus: 2 x 600 W RMS an 8 Ohm; im parallelen Modus: 1 x 1200 W RMS an 4 Ohm. Halten Sie diese Werte ein, um Schäden an den Lautsprechern zu vermeiden.

Kann ich den CLUB-218B im Freien verwenden?

Nein, der Woofer ist nicht gegen Feuchtigkeit und Regen geschützt. Die Box ist nur für den Innenbereich konzipiert. Jede Verwendung im Freien führt zum Verlust der Garantie.

Welche Topteile empfehlen Sie für den CLUB-218B?

Er ist ideal als Ergänzung zu einem System mit 2 RS-15 Lautsprechern derselben Marke. Verwenden Sie eine aktive Frequenzweiche oder einen Audio-Prozessor, um die Pegel gut auszubalancieren.

Wie installiere ich die Rollen am CLUB-218B?

Der Subwoofer ist hinten mit Bohrungen für die Montage eines optionalen Rollensatzes (4 Rollen) versehen. Verwenden Sie die mitgelieferten Schrauben des Kits, um sie fest zu verschrauben.

Was ist der maximale Schalldruckpegel des CLUB-218B?

Der maximale SPL beträgt 138 dB. Bei Pegeln über 85 dB ist das Tragen eines Gehörschutzes zwingend erforderlich, um irreversible Schäden zu vermeiden.

Wie pflege ich den CLUB-218B?

Reinigen Sie die Box mit einem feuchten Schwamm und milder Seifenlösung. Verwenden Sie niemals aggressive Chemikalien, die die Lackierung oder das Gehäuse beschädigen könnten.

Kann ich mehrere CLUB-218B parallel anschließen?

Im parallelen Modus können Sie einen zweiten RS-218B anschließen, aber die Impedanz sinkt auf 2 Ohm. Die meisten Verstärker unterstützen diese Last nicht; überprüfen Sie vorher die Spezifikationen Ihres Verstärkers.

Was tun, wenn ich einen Mangel an Bässen oder eine schlechte Klangqualität feststelle?

Überprüfen Sie die Polarität der Speakon-Kabel: Mischen Sie nicht die Anschlüsse + und -. Stellen Sie auch sicher, dass der Schalter auf den richtigen Modus eingestellt ist und der Verstärker korrekt konfiguriert ist (Mono im getrennten Modus).

BEDIENUNGSANLEITUNG CLUB-218B JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these SynQ®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochigkeiten, die these Gerät bietet sowie, zu ihrer eigenen Sicherheit.

VERGESSEN SIE NICTT IHRE RS-218B ZU REGISTRIEREN. SIE BEKOMMEN DANN AUTOMATISCH EINE NACHRicht, WENN ES WICHTIGE PRODUKTINFORMATIONEN GIBT!

→ REGSITRIEREN UNDER: WWW.SYNQ-AUDIO.COM/REGISTER/←

EIGENSCHAFTEN

• Leistungsstarker 18" Doppel-Subwoofer mit sehr kompaktem Design
• Kann sowohl für feststehende als auch für mobile Anwendungen eingesetzt werden
  Die Hornausstattung garantiert eine schöne kraftvolle Basswiedergabe

• Optimal für Clubs, Diskotheken, Bühnen, Vermietung, Pro-DJ, ...
  Sehr solides Sperrholzgehäuse mit:

• Dauerhafter kratzfester Lackierung
  Eingebaute griffe

• Solider Gummifuß
  Stahlgitter vorne
• Befestigungspunkte an der Rückseite für als Zubehör erhältliche Rollen

Ausgestattet mit 2 Hochleistungs-18"-Woofer mit ALU Korb
- Optimal kompatibel mit 2x RS-15 boxen

VORSICHTSMAßREGELN

Die RS-218B reproduziert einen hohen Schalldruck (SPL). Dieser kann zu Gehorschaden führen. Schützen Sie ihre Ohren bei einem Schalldruck von über 85dB.
- Stellen Sie safer, das der Veränder vor Anschluss der Laufsprecher ausgeschaltet ist.
- Sie sollen den Lautsprecher nicht der Feuchigkeit oder Regen aussetzen. Diese Lautsprecher sollen nur im Innereich eingesetzt werden. Sollten Sie den Lautsprecher im Außenbereich einsetzen, erlischt die Garantie.
- Befestigen Sie diesen Laufsprecher immer auf sicheren und stabilem Material.

ANSCHLUSSE

Die RS-218B hat zwei Neutrik® Speakon® Anschlüsse. Aufbau der Speakon® Verdraughtung:

• POSITIV = +1 und +2
• NEGATIV = -1 und -2

Zuverwendende Kabel:

Sie können garbauchsfertige Kabel benutzen oder auch selbst die Lautsprecherkabel anfertigen. Achten Sie darauf, hochwertige Lautsprecherkabel mit mindestens 2 × 2,5mm^2 Adern zu verwenden. Sie werden ebenfains ein Paar Neutrik Speakon NL4FC Stecker benotigem. Dieser Leiter hat 4 Pole: +1 -1 +2 -2. Ihr Lautsprecherkabel hat 2 Adern mit verschiedenen Farben. Achten Sie darauf, dieselbe Farbe an jedem Ende des Kabels mit dem entsprchemden Pol zu verbinden: +1 mit +1 und -1 mit -1. Da die Speakon Pole untereinander verbunden sind (+1 mit +2 und -1 mit -2), konnen Sie bereits 4 × 2,5mm^2 LS-Kabel verwenden, um Signalverluste aufgrund zu longer Kabel zu vermeiden.

Wichtig! Verwechseln Sie nicht + und - Pole. Wenn sie die Stecker umkehren, hat das eine schlechte Klangqualität und einen Verlust der niedrigen Frenquenzen zur Folge.

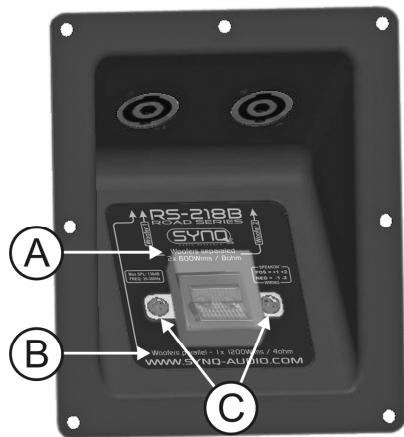

Input-Anschlussplatte:

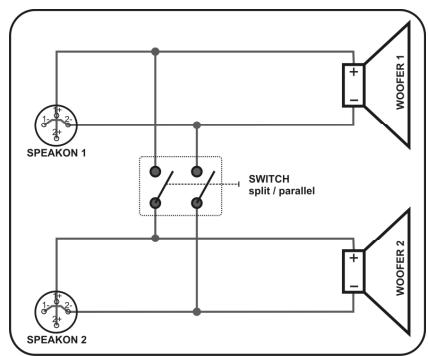

Auf der Anschlussplatte finden Sie einen Schalter hinter einem durchsichtigen Deckel. Schrauben Sie einfach die 2 kleinen Schrauben auf (mit "C" auf der Abbildung gekennzeichnet) und entfern den Sie den Deckel um die Schalterposition zu ändern. Sie konnen den Schalter in 2 verschiedene Modi setzen (schauen Sie sich auch den Schaltplan des Schalters an):

A) Woofers getrennt:

Wird verwendet, wenn nur 1 Subwoofer installiert wird oder wenn der Veränder nicht stark genug ist, um einen Subwoofer pro Kanal zu treiben.

WICHTIG: Beide Eingänge müssen angeschlossen sein und der Veränderkuss im MONOModus (Nicht Brücken!) stehen

Beide Woofers im Laufsprecher haben ihren eigenen Speakon® Eingangsstecker. Dies bedeutet, dass Sie den linken Ausgang eines Verständerkers an den linken Eingang des Subwoofer und den anderen Verständkerausgang an den rechten Speakon® Eingang anschließen können. Die benöttige Leistung an den Eingängen ist 2x 600Wrms @ 8ohm. (2x 1200WSpitze)

B) Woofers parallel:

Wird verwendet, wenn Sie leistungsstarke Veränder haben, die den Subwoofer die benötigte Leistung liefern können.

Die benöttige Leistung an den Eingängen ist 1x1200Wrms @ 4ohm. (1200WSpitze)

Beide Woofers/Speakon Stecker sind parallel angeschlossen. Wenn Sie möchten, können Sie einen zweiten RS-218B parallel anschließen.

Achtung: wenn ein zweiter Subwoofer angeschlossen ist, fällt die Impedanz von 4Ω auf 2Ω!itte beachten Sie, dass die meisten Verstärker keine intensiven Nutzungsbedingungen im 2Ω Betriebszustand vertragen. Darüber hinaus sinkt der Dämpfungsfaktor Ihres Verstrekers deutlich, was zu einer schwachern Basswiedergabe führt.

Bevorzugte Aufstellungskombination:

Bei einer Verwendung in Verbindung mit den RS-15 sollenn Sie versuchen, ein ausgewogenes Verhältnis mit dem Subwoofer zu schaffen, um ein gutes Klangsystem zu schaffen. Wir empfehlen die Verwendung von 2 Einheiten RS-15 auf 1 Einheit RS-218B. Sie sollenn 2 getrennte Veränder (sub / top) plus eine Aktiweiche oder Audioprocessor verwenden

ROLLEN-SET

Für die Verwendung auf der Straße, konnen Sie wahlweise ein Set von 4 Rollen an der Rückseite des Subwoofer befestigen. Der Subwoofer ist standardmäßig mit Einsätzen ausgestattet, so dass Sie die Rollenleitung mit den beigefugten Schrauben befestigen konnen.

WARTUNG

Reinigen Sie das Gehäuse mit einem Schwamm und einer (nicht aggressiven) Seifenlauge. Benutzen Sie keine Lösungsmittel sonst kann das Gehäuse angegriffen werden.

TECHNISCHE DATEN

Split-Modus - Woofersgetrennt:

Leistung: 2x600Wrms (2x1200Wpeak)

Eingangsimpedanz: 2x8Ω

Parallel-Modus - Woofers miteinander verbunden:

Leistung: 1x 1200Wrms (1x 2400Wpeak)

Eingangsimpedanz: 1x4Ω

Eingangsempfindlichkeit: 104dB 1W/1m

Max.Schaldruck: 138dB

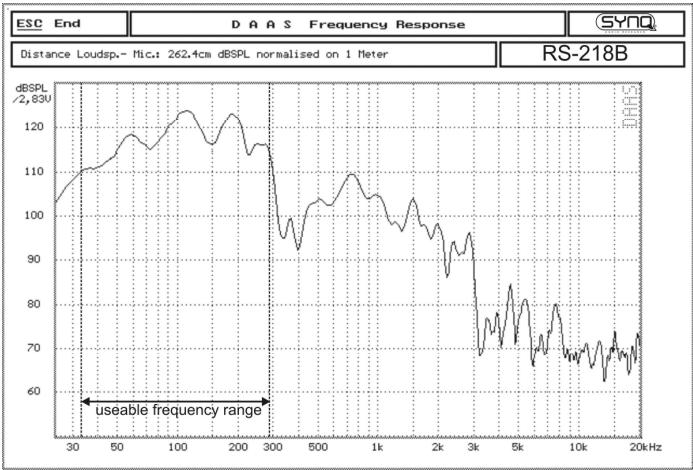

Frequenzbereich: 35 - 300Hz

Abmessungen: 1160 × 595 × 580 ~mm

Gewicht: 84kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.synq-audio.com
