ASTRO WHITE-COLOR - Projecteur lumineux JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moonflower LED contrôlé par DMX (Astro White ou Astro Color)
Dimensions (L x l x H)	194 x 202 x 141 mm
Poids	1 kg
Alimentation	100-240 V AC, 50/60 Hz
Fusible	250 V / 2 A (retardé, verre 20 mm)
Source lumineuse	1 x 3 W LED (pas de changement de lampe nécessaire)
Canaux DMX	2 canaux
Connecteurs DMX	Entrée et sortie XLR 3 broches
Gradateur	0-100 %
Fonction stroboscope	Ultra-rapide
Modes de fonctionnement	Autonome (contrôlé par musique), Maître/Esclave, DMX, contrôleur CA-8 en option
Contrôle par musique	Microphone intégré
Couleur du boîtier	Blanc (Astro White) ou changement de couleur (Astro Color)
Montage	Montage en hauteur avec support et câble de sécurité (distance ≥ 50 cm)
Indice de protection	Intérieur uniquement
Température ambiante	Max. 40 °C
Garantie	Non spécifié (dommages dus à une mauvaise manipulation exclus)
Intervalle de nettoyage (optique extérieure)	Au moins tous les 30 jours
Intervalle de nettoyage (optique intérieure)	Au moins tous les 90 jours
Réparabilité	Fusible remplaçable ; LED non réparable par l'utilisateur ; réparation uniquement par un professionnel
Particularités	Antiparasité, conforme CE, durée de vie extrêmement longue, faible dégagement de chaleur

FOIRE AUX QUESTIONS - ASTRO WHITE-COLOR JBSYSTEMS LIGHT

Comment régler l'adresse de départ DMX sur l'Astro White/Color ?

L'adresse de départ DMX se règle avec les interrupteurs DIP 1–9. Interrupteur 1 = 1, interrupteur 2 = 2, interrupteur 3 = 4, etc. Additionnez les valeurs des interrupteurs en position ON pour obtenir l'adresse souhaitée (1–512). L'interrupteur 10 n'est pas utilisé en mode DMX.

Que signifie le mode Maître/Esclave et comment le configurer ?

En mode Maître/Esclave, un appareil (maître) en contrôle plusieurs autres (esclaves). Connectez les appareils avec des câbles XLR. L'appareil sans câble sur l'entrée DMX devient le maître. Réglez l'adresse DMX du maître sur 001 (DIP 1 ON, tous les autres OFF). Les esclaves ne doivent pas avoir l'adresse 001. L'interrupteur 10 peut inverser le sens de rotation sur les esclaves.

Puis-je utiliser le projecteur sans contrôleur DMX ?

Oui, en mode autonome, l'appareil réagit à la musique via le microphone intégré. Pour cela, réglez l'adresse DMX sur 001 (DIP 1 ON). Allumez l'appareil, et il démarre automatiquement le contrôle par musique.

Quelles distances de sécurité dois-je respecter ?

Maintenez une distance d'au moins 50 cm par rapport aux matériaux inflammables. La hauteur de montage doit être choisie de sorte qu'aucune personne ne puisse se tenir sous l'appareil (capacité de charge d'au moins 10 fois le poids de l'appareil). Utilisez un câble de sécurité qui empêche la chute.

Comment nettoyer correctement l'optique ?

Nettoyez les lentilles extérieures tous les 30 jours, les intérieures tous les 90 jours avec un chiffon doux et un nettoyant pour vitres standard. Séchez bien toutes les pièces. Pour le nettoyage intérieur, nous recommandons un personnel qualifié.

Que faire si le fusible saute ?

Remplacez le fusible uniquement par un modèle identique : 250 V / 2 A retardé (verre 20 mm). Débranchez la prise secteur avant de le remplacer. Si le fusible saute à nouveau, contactez le service client.

Puis-je utiliser le projecteur à l'extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation en intérieur. Ne l'exposez ni à la pluie ni à l'humidité. Évitez la condensation en laissant l'appareil s'adapter à la température après le transport.

Le contrôleur CA-8 en option est-il utilisable en mode DMX ?

Non, le contrôleur CA-8 fonctionne uniquement en mode autonome ou Maître/Esclave. Connectez-le à l'entrée DMX de l'appareil maître. Vous pouvez ainsi contrôler le blackout, le stroboscope et le sens de rotation.

Pourquoi mon appareil ne s'allume-t-il pas ?

Vérifiez l'alimentation électrique (tension secteur, fusible). Assurez-vous que l'adresse DMX est correctement réglée. En mode autonome, l'adresse doit être 001. S'il n'y a pas de son, passez en mode musique (LED sur CA-8 éteinte).

Comment éliminer l'appareil de manière écologique ?

Éliminez l'appareil et les piles éventuelles conformément aux réglementations locales. L'appareil relève de la directive européenne sur les déchets d'équipements électriques et électroniques (DEEE). Ne le jetez pas à la poubelle ménagère.

MODE D'EMPLOI ASTRO WHITE-COLOR JBSYSTEMS LIGHT

ATTENTION: DANGER! n'exposez jamais la lentille directement aux rayons de soleil, même pendant un bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causer un incendie!

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTER D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été créé pour la production de produits de lumières décoratives et est utilisé dans des spectacles lumineux.
• Moonflower à LED, puissant et contrôle via DMX.
• Conçue sur base d'une LED blanche très puissante de 3 watts :
• Faisceaux extrêmement puissants, blancs pour l'Astro White, et colorés pour l'Astro Color
• Puissance lumineuse comparable à celle des lampes à décharge
• Pas de lampes à remplacer!
• Durée de vie extrêmement longue!
• Pratiquement aucune production de chaleur
• Consommation de courant très faible
• Poids plume (aucun transfo pour lampes n'est nécessaire).
• Fonction gradateur allant de 0 à 100% et fonction stroboscope ultrarapide.
• Excellents programmes intégrés donnant lieu à de splendides light shows :
• Contrôle via DMX : 2 canaux Mode autonome : activation sonore via micro interne Mode maître/esclave : magnifiques shows synchronisés
• En option, une télécommande CA-8 est disponible
• Équipé de lentilles de grandes dimensions en vue d'obtenir une puissance lumineuse maximale

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

• Astro White ou Astro Color Mode d'emploi
• Attelle de suspension avec sa molette de blocage

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez replacer yourselves. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protégérer l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant d'entreprandre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la terre selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez vous revendeur immédiatement.
• La carrosserie et les lentilles doivent être replacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

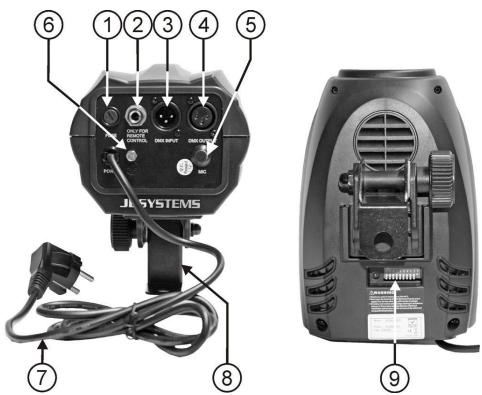

Description

1. Portefusible.
2. Jack de 1/4" destiné à connecter le contrôleur optionnel CA-8.
3. Entrée DMX : connecteur XLR male à 3 broches utilisé pour connecter des câbles DMX universels. Cette entrée reçoit ses instructions d'un contrôleur DMX ou d'un autre Astro White/Color quand c'est le mode maître/esclave qui a été choisi.
4. Sortie DMX : connecteur XLR femelle à 3 broches utilisé pour connecter l'Astro White/Color soit à l'appareil qui suit dans la chaîne DMX, soit à un autre Astro White/Color quand c'est le mode maître/esclave qui a été choisi.
5. Micro interne
6. Connexion à la terre.
7. Câble d'alimentation secteur.
8. Attelle de suspension avec sa molette pour bloquer l'appareil en position. L'attelle dispose d'un trou qui permet de recevoir un crochet de montage.
9. Interrupteurs DIP utilisés pour régler l'adresse DMX de départ de l'appareil.

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de l'installation, la déinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs situés à proximité.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation pourra supporter, en son point de fixation, un minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe.
• L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en considération!
• Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Installation electrique + adressage

Important: L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans notre pays.

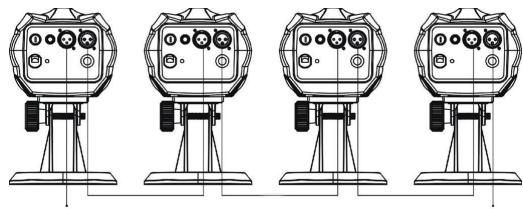

Installation électrique en mode DMX :

• Le protocole DMX est un signal à haute vitesse très utilisé pour le contrôle des équipements lumineux intelligents. Vous devez connecter en guirlande votre contrôle DMX et tous les appareils avec un câble balancé de bonne qualité.
• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés ; cependant, les connecteurs à 3 broches se rencontrent plus fréquemment car ils sont compatibles avec les cables audio symétriques.

Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+)

Plan de câblage des XLR à 5 ~ broches 4 et 5 : non utilisées.

• Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous devez utiliser une résistance de brouillage de 90Ω à 120Ω au bout de la guirlande. Ne jamais utiliser de séparateur de cables en forme « Y », cela ne fonctionnera pas! Assurez-vous que les appareils sont tous branchés sur le secteur.
• Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quelle est la commande du contrôleur. Il doit décoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX. 0~120 ohms resistor

Comment régler les interrupteurs DIP pour créer une adresse de départ correcte :

Chacun des 9 premiers interrupteurs DIP correspond à une certaine valeur DMX.

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valeur	1	2	4	8	16	32	64	128	256	L'inversion des appareils esclaves n'est pas utilisé en mode DMX

On peut combiner les valeurs de ces interrupteurs de manière à obtenir n'importe quelle adresse de départ entre 1 et 512 :

Réglage adressé = 01

→ int. 1 = ON

valeur = 1

Réglage adressé = 05

→ int. 1 + 3 = ON

1 + 4 = 5

Réglage adressé = 09

→ int. 1 + 4 = ON

1 + 8 = 9

Réglage adressé = 13

→ Int. 1 + 3 + 4 = ON

value = 1 + 4 + 8 = 13

Réglage adressé : 62

→int. 2 + 3 + 4 + 5 + 6 = ON

value = 2 + 4 + 8 + 16 + 32 = 62

Fonctionnement de l'appareil

1. Un seul appareil en mode autonome :

Important: L'appareil DOIT être réglé à l'adresse DMX 001 (Premier switch DIP sur ON, tous les autres sur OFF). Connectez simplement l'appareil au secteur et mettez de la musique. L'appareil commencera fonctionner automatiquement en suivant le rythme de la musique. 2. Deux appareils ou plus, en mode 'maître/esclave':

Connectez deux appareils ou plus entre eux. À cette fin, utilisez des câbles pour micros, de bonne qualité et poursuivre des prises XLR symétriques. L'appareil qui n'a pas de câble raccordé à son entrée se comportera en 'master', les autres réagiront donc comme des appareils 'slaves'.

Important : sur l'appareil 'master', l'adresse DMX doit être réglée sur 001. (Premier switch DIP sur ON, tous les autres sur OFF). Les appareils 'slaves' peuvent avoir n'importe quelle adresse DMX, sauf le 001 !

On peut inverser les réactions d'un ou de plusieurs 'slaves' en changeant la position du switch DIP N° 10 sur les 'slaves' en question. Il suffit d'essayer et de voir si cela améliore l'effet. Si vous changez le switch DIP N° 10 sur le 'master', cela n'aura aucune effet.

3. Pour dispose de plus de contrôle, connectez le contrôleur optionnel ca-8 :

Le contrôleur CA-8 ne peut être utilisé qu’avec deux modes : autonome et maître/esclave.

Connectez le contrôle au jack d'entrée du premier appareil (maître). Vous pouvez toutefois contrôler tous les appareils connectés.

Stand by	L'appareil est totalement éteint.
Fonction	3. Stroboscope synchrone4. Stroboscope alterné	3. Rotation dans le sens des aiguilles d'une montre4. Rotation dans le sens INVERSE des aiguilles d'une montre
Mode	Son (LED éteinte)	Mouvement lent ~ pas de son (LED ON)

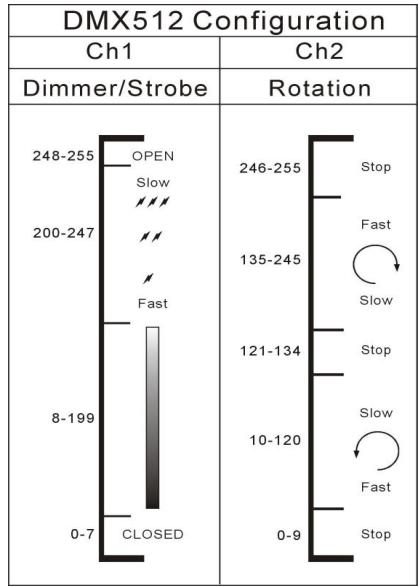

1. Mode DMX:

Quand les appareils sont connectés en mode DMX, ils peuvent être contrôlés en suivant les instructions du tableau DMX ci-dessous :

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées lors de la maintenance
• Mettez l'appareil hors tension, débranche le cordon d'alimentation et attendez que l'appareil ait refroidi. Pendant l'inspection, les points suivants doivent être vérifiés :
• èces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être replacée.
• Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.
• Pour protégger l'appareil de toute surchauffe, les ventilateurs (le cas échéant) et les orifices de ventilation doivent être nettoyés tous les mois.

L'intérieur de l'appareil doit être nettoyé chaque année à l'aide d'un aspirateur ou d'un pistolet à air.

• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimis s humides, enflammés ou particulièrement sales peuvent entraîner une accumulation de saletés plus importante sur les parties optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Sèchez toujours les parties soigneusement.
• Nettoyez les optiques externes au moins une fois tous les 30 jours.
• Nettoyez les optiques internes au moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation: CA 100V ~ 240V, 50/60Hz

Fusible: 250V, 2A lente (20mm verre)

Contrôle du son: microphone interne

Connexions DMX : connecteurs XLR mâle / femelle à 3 broches

Canaux DMX utilisés : 2 canaux

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la première version de ce mode d'emploi de notre site Web: www.beglec.com
