HOME GENERATOR SYSTEM 11000 WATT - Générateur électrique GENERAL ELECTRIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Générateur électrique de secours résidentiel
Marque	GENERAL ELECTRIC
Modèle	HOME GENERATOR SYSTEM 11000 WATT
Puissance nominale (gaz propane, max)	11 000 W
Puissance maximale de démarrage (gaz propane, surge)	13 000 W
Tension nominale	240 V
Phase	Monophasé
Fréquence nominale	60 Hz
Ampérage nominal (à 240 V)	54,17 A
Poids à l'expédition	241 kg
Niveau sonore (à 7 m, pleine charge)	72,5 dB(A)
Type de combustible	Gaz naturel ou propane liquide (PL)
Cylindrée du moteur	810 cm³
Capacité d'huile moteur	1,9 L
Écartement des électrodes	0,51 mm
Jeu de soupape d'admission	0,10 - 0,15 mm
Jeu de soupape d'échappement	0,23 - 0,28 mm
Entrefer de la bobine	0,20 - 0,30 mm
Plage de température de fonctionnement	-28,8 °C à 40 °C
Fonctionnement automatique	Oui, avec détection de panne électrique
Cycle d'exercice hebdomadaire programmé	Oui, réglable via bouton SET EXERCISE
Détection des pannes	Codes FC_1 à FC_8, arrêt automatique
Installation professionnelle requise	Oui, par électricien et plombier certifiés
Garantie (usage résidentiel)	4 ans ou 1 600 heures

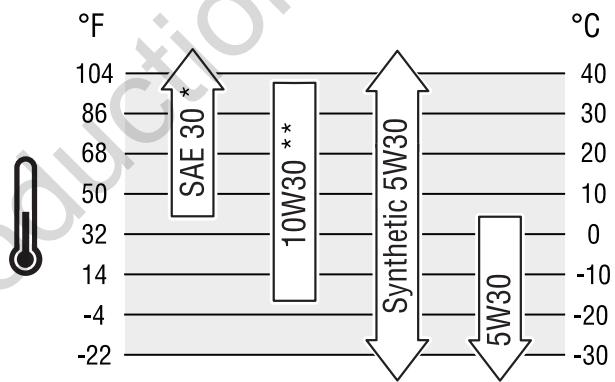

Pièces d'entretien courantes	Filtre à air, huile synthétique SAE 5W-30, filtre à huile, bougie

FOIRE AUX QUESTIONS - HOME GENERATOR SYSTEM 11000 WATT GENERAL ELECTRIC

Comment régler le cycle d'exercice hebdomadaire ?

Pour régler le cycle d'exercice, choisissez le jour et l'heure souhaités, puis appuyez sur le bouton SET EXERCISE pendant trois secondes. Le voyant clignotera puis s'éteindra pour confirmer. L'unité exécutera un cycle de 20 minutes chaque semaine à ce moment.

Que signifie le code d'erreur FC_2 ?

Le code FC_2 indique une faible pression d'huile. Vérifiez le niveau d'huile moteur et ajoutez de l'huile synthétique recommandée (API SJ/CF 5W-30) jusqu'au repère FULL. Si le problème persiste, contactez un centre de service agréé.

Comment effectuer l'entretien de la batterie ?

Pour entretenir la batterie, réglez l'interrupteur système sur OFF, retirez le fusible de 15A, puis débranchez d'abord le câble négatif (NEG). Nettoyez les bornes, remplacez la batterie si nécessaire, puis rebranchez en commençant par le positif. Rechargez si la tension est inférieure à 12 V (max 13,7 V).

Puis-je utiliser ce générateur comme source d'alimentation principale ?

Non, ce générateur est conçu pour une utilisation de secours uniquement. Son utilisation comme source d'alimentation principale annule la garantie et peut entraîner des dommages. Il doit être installé avec un commutateur de transfert automatique.

Comment démarrer manuellement le générateur ?

Placez l'interrupteur système sur AUTO, puis maintenez enfoncé le bouton MANUAL OVER-RIDE pendant six secondes. Le moteur démarrera. Pour arrêter, maintenez le même bouton jusqu'à l'arrêt complet.

Quelles sont les distances de sécurité minimales pour l'installation ?

Le côté non-échappement doit être à au moins 45,7 cm (18 po) de toute structure. Le côté avec sortie d'air doit être à 1,5 m (5 pi) des fenêtres, portes, végétation de plus de 30 cm. Le dessus doit avoir un dégagement de 1,2 m (4 pi).

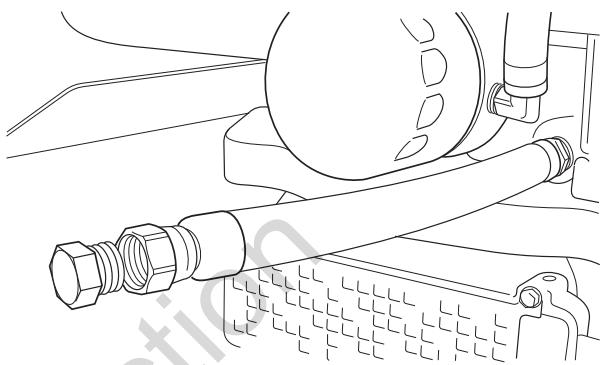

Comment changer l'huile moteur ?

Réglez l'interrupteur sur OFF et retirez le fusible 15A. Placez un récipient sous le flexible de vidange, retirez le raccord en laiton, vidangez l'huile chaude. Remplacez le filtre à huile (lubrifiez le joint), puis remplissez avec 1,9 L d'huile synthétique SAE 5W-30. Vérifiez le niveau.

Le moteur ne démarre pas, que vérifier ?

Vérifiez d'abord le fusible de 15A dans le tableau de commande, puis la batterie (tension et connexions). Assurez-vous que les vannes de combustible sont ouvertes et qu'il y a suffisamment de gaz. Vérifiez aussi le filtre à air et que l'interrupteur système est sur AUTO.

Quelle est la fréquence d'entretien recommandée ?

Après les premières 5 heures, changez l'huile. Toutes les 100 heures ou une fois par an, changez l'huile, le filtre à huile, la bougie et vérifiez le jeu des soupapes. Nettoyez le système de refroidissement et les ailettes chaque année.

Où trouver un centre de service agréé ?

Consultez les Pages Jaunes ou rendez-vous sur www.homestandbygeneratorsystems.com pour une liste des détaillants autorisés. Vous pouvez aussi appeler le 888 575-8226 du lundi au vendredi, de 8 h à 17 h HNC.

MODE D'EMPLOI HOME GENERATOR SYSTEM 11000 WATT GENERAL ELECTRIC

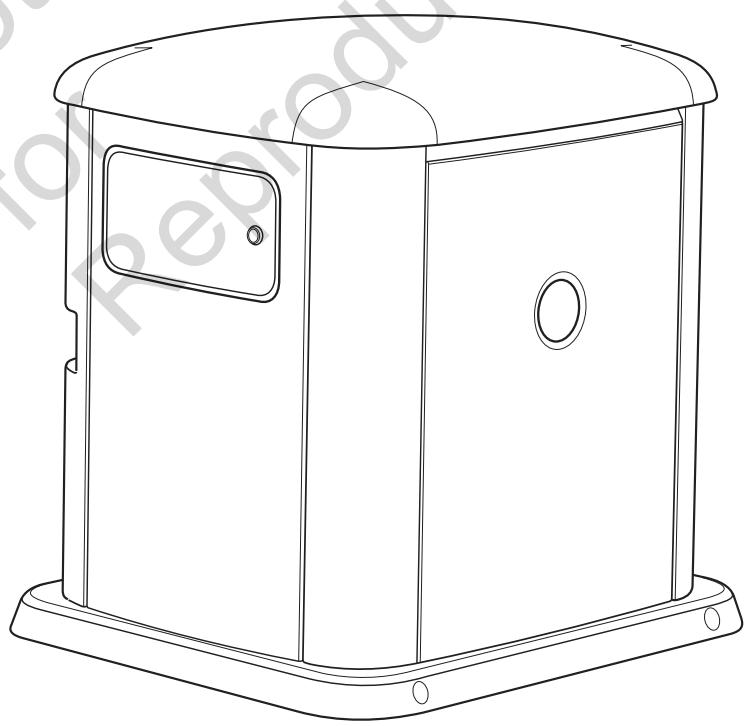

Manuel de l'utilisation

Nous vous remercions d'avoir acheté cette génératrice résidentielle de qualité GE. Nous sommes heureux que vous fassiez confiance à la marque GE. Lorsqu'utilisée et entretenue selon les instructions de ce manuel, votre génératrice GE vous offrira de nombreuses années de service fiable.

Ce manuel réfère des directives de sécurité pour vous faire prendre conscience des dangers et des risques associés aux génératrices résidentielles auxiliaires et de la façon de les éviter. Comme nous ne connaissons pas nécessairement toutes les applications pour lesquelles cet équipement peut être utilisé, il est important de lire et de bien comprendre ces instructions avant de tenter de démarrer ou d'utiliser cet équipement. Conservez ces instructions aux fins de consultation ultérieure.

Cette génératrice résidentielle auxiliaire nécessite une installation professionnelle avant l'utilisation. Consultez le manuel d'installation séparé pour les directives sur les procédures sécuritaires d'installation. De nombreux distributeurs de service après-vente agréés GE offrent un service de qualité. Vous pouvez également communiquer avec le service à la clientèle en téléphonant sans frais au 888 575 8226 de 8 h à 17 h HNC, ou cliquez sur SERVICE & SUPPORT à www.homestandbygeneratorsystems.com, qui procure une liste des détaillants autorisés.

Où nous trouver

Vous n'aurez jamais à chercher bien loin pour trouver un centre de support et de service pour les génératrices résidentielles auxiliaires. Consultez les Pages Jaunes. Plusieurs distributeurs de services après-vente agréés GE offrent un service de qualité. Vous pouvez également communiquer avec le service à la clientèle de GE en téléphonant sans frais au 888 575-8226.

Consultez le Manuel d'installation pour obtenir la date d'achat du système et les numéros d'identification des pièces.

Directives importantes 65

Veuillez conserver instructions 65

Installation 69

Au propriétaire résidentiel. 69

Au détaillant ou à l'entrepreneur procédant à l'installation 69

Conseils au propriétaire 70

Facteurs relatifs au combustible 70

Emplacement de la générateur 71

Vérification de la livraison 72

Commandes 73

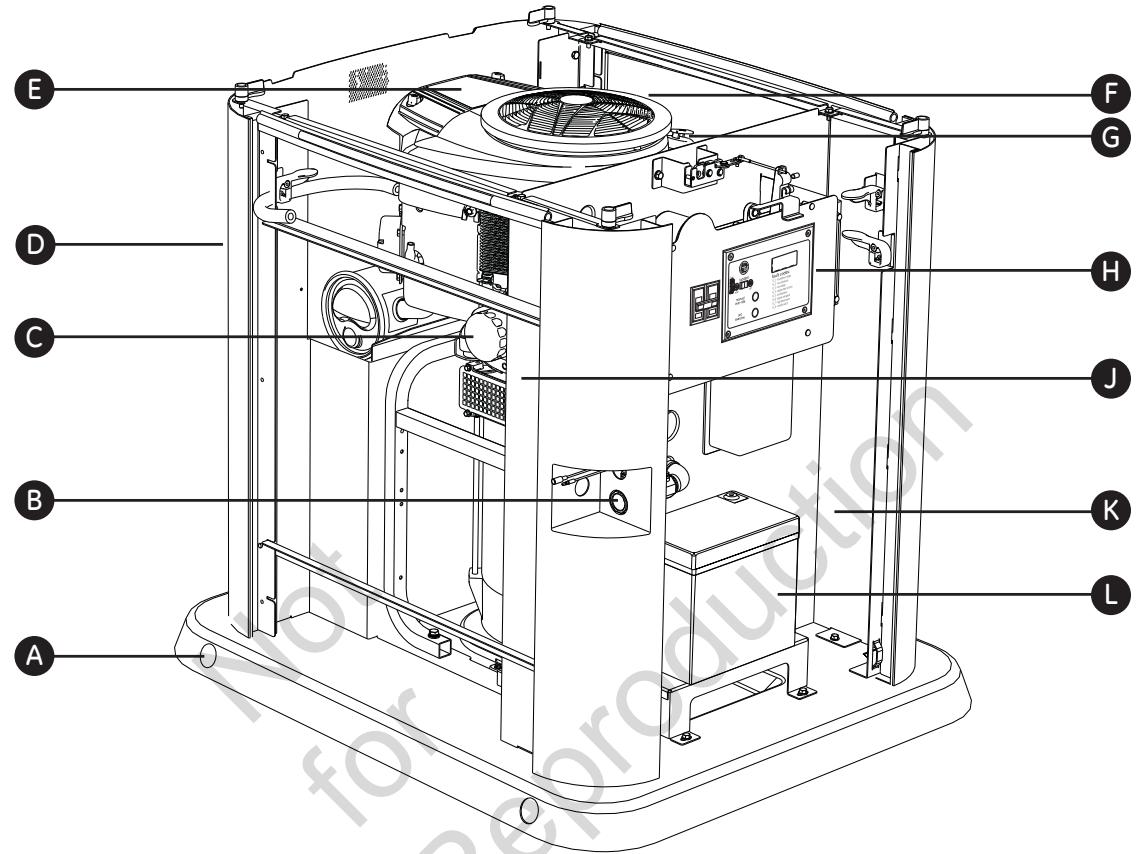

La génératrice résidentielle. 73

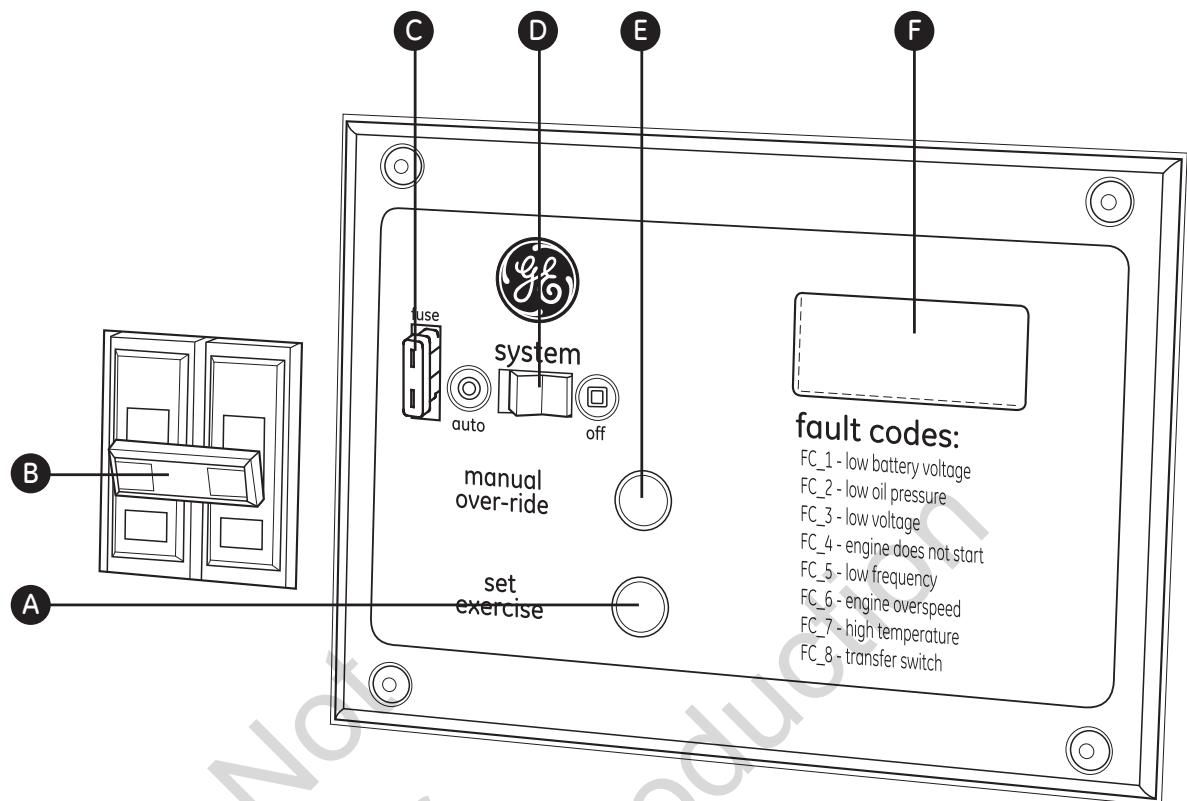

Tableau de commande du système 74

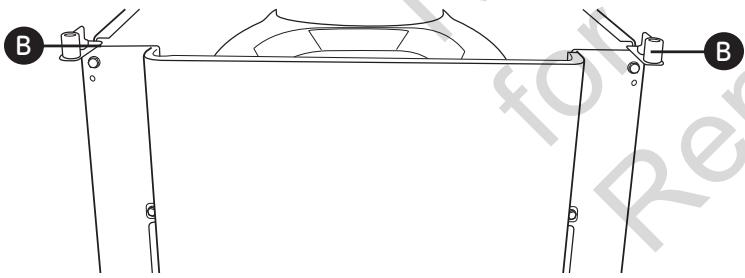

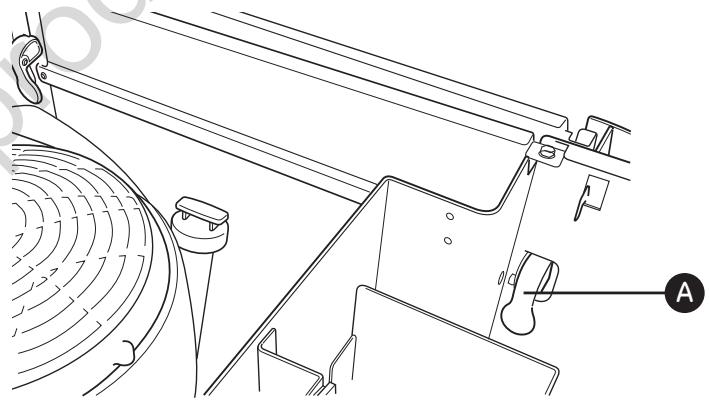

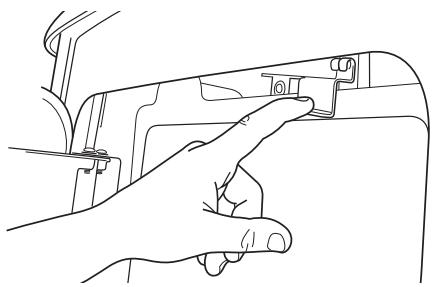

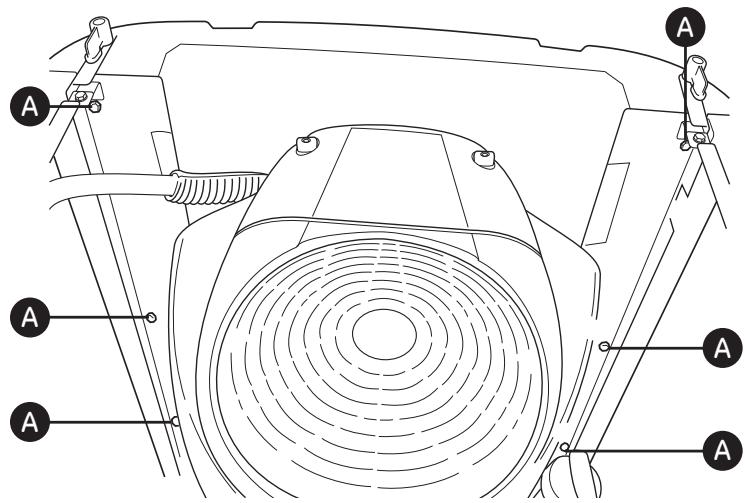

Portes d'accès. 75

Fonctionnement 77

Considérations importantes pour le propriétaire. 77

Fonctionnement automatique 77

Réglage de la minuterie du cycle d'exercice 78

Entreiten 79

Arrêt du système 79

Système de détection des pannes 79

Entretien 81

Entretien du générateur 82

Batterie. 83

Entretien du moteur 85

L'Huile moteur 85

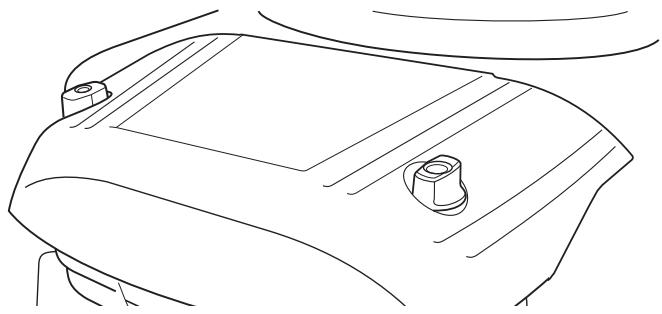

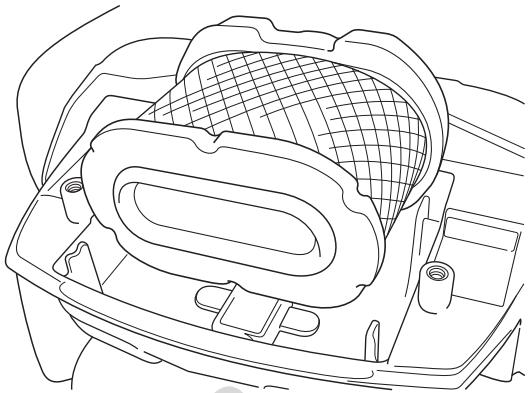

Entretien du filtre à air 88

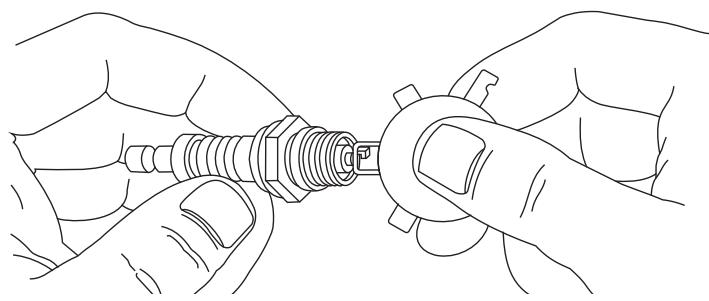

Entretien des bougies d'allumage 89

Installez la bougie d'allumage et serrez-la solidement. 89

Vérification du jeu des soupapes 90

Communications avec le fabricant 90

Remisage 90

Dépannage 91

Garantie limitée 94

Période de garantie 94

Caractéristiques du produit. 96

Caractéristiques de la généatrice 96

Spécifications du moteur 96

Pièces d'entretien courant 96

Veuillez conserver ces instructions

CONSERVEZ CES DIRECTIVES – Ce manuel renferme d'importantes directives qu'il faut suivre durant l'installation et l'entretien de la génératrice et des batteries.

Symboles de sécurité et leur signification

Explosion

Feu

Choc électrique

Émanations toxiques

Parties en mouvement

Surface chaude

Auto démarrage

Pression explosive

Brûlures chimiques

Risque de brûlure

Lire le manuel

A Le symbole d'alerte de sécurité indique un risque potentiel de blessure personnelle. Un mot signal (DANGER, ATTENTION ou AVERTISSEMENT) est utilisé avec un symbole d'alerte pour vous indiquer le degré ou le niveau du risque. Un symbole de sécurité peut être utilisé pour représenter le type de risque. Le mot signal AVIS est utilisé pour TRAITER les pratiques qui ne sont pas reliées aux blessures personnelles.

A Le mot signal DANGER indique un danger qui, s'il n'est pas évité, cause la mort ou des blessures graves. A Le mot signal AVENTISSEMENT indique un risque qui, s'il n'est pas évité, pourrait cause la mort ou des blessures graves. A Le mot signal ATTENTION indique un risque qui, s'il n'est pas évité, pourrait cause des blessures mineures ou moderées.

Le mot AVIS est utilisé pour les pratiques qui ne sont pas reliées aux blessures personnelles.

Le fabriquant ne peut anticiper toutes les circonstances potentielles pouvant composer un danger. Par conséquent, les avertissements contenus dans le présent manuel, ainsi que les plaques et les décalques apposés sur l'unité n'englobent pas toutes les possibilités. Si vous utilisez une procédure, une méthode de travail ou une technique d'opération non spécifique recommandée par le fabricant, vous devez vous assurer qu'elle ne promet pas votre sécurité ni celle des autres. Vous devez également vous assurer que la méthode de travail ou la technique d'opération que vous désisez ne rende pas la génératrice dangereuse.

AVERTISSEMENT Un moteur en marche dégage du monoxyde de carbone, un gaz inodore, incolore et toxique. L'inhalation du monoxyde de carbone peut entrainer la mort, des blessures graves, des maux de tête, de la fatigue, des étourdissements, des vomissements, de la confusion, des crises épileptiques, des lésions et l'évanouissement.

• Faites fonctionner la généatrice UNIQUEMENT à l'extérieur, dans un endroit où les gaz d'échappement mortels ne s'accumuleront pas. Assurez-vous que les gaz d'échappement sont éloignés des fenêtres, des portes, des prises d'aération, des orifices de ventilation dans l'avant-toit, des vides sanitaires, des portes de garage ouvertes ou de toute autre ouverture par lesquelles les gaz d'échappement pourraient pénétrer à l'intérieur ou être aspirés dans les espaces d'un édifice qui pourraient être occupés.

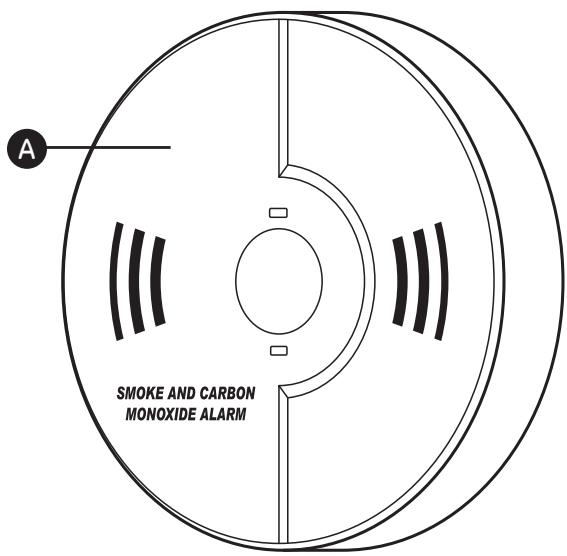

• Les détecteurs de monoxyde de carbone doivent être installés et doivent être maintenus à la maison selon les recommandations des instructions du fabricant. Les détecteurs de fumée ne peuvent pas détecter du gaz monoxyde de carbone.

AVERTISSEMENT L'échéancier du moteur de ce produit, dont les produits chimiques que l'État de Californie considère comme causant le cancer, des déformations à la naissance ou autres dangers concernant la reproduction.

AVERTISSEMENT Certains composants de ce produit ainsi que les accessoires reliés contiennent des produits chimiques connus par l'État de la Californie comme causant des cancers, les malformations congénitales, ou d'autres problèmes de reproduction. Nettoyez-vous les mains après la manipulation.

Avertissement

Les batteries d'accumulateur produisent du gaz hydrogène explosif lorsqu'elles se rechargent.

La plus petite étincelle enflammera

L'hydrogène et provoquera une explosion.

Le liquide d'électrolyte de l'accumulateur contient de l'acid et est extrêmement caustique.

Le contact avec le liquide de l'accumulateur provoquera de graves brûlures chimiques.

Toute batterie présente un risque de choc électrique et de courant de court-circuit élevé.

• NE jetez PAS la batterie dans un feu. Recyclez la batterie.
• Ne laissez aucune flamme, étincelle, source de chaleur ou cigarette allumée pendant ou plusieurs minutes suivant la charge de l'accumulateur.
• N'ouvrez PAS ni N'endommagez la batterie.
• Portez des lunettes de sécurité ainsi qu'un tablier, des bottes et des gants en caoutchouc.
• Enlevez votre montre, vos bagues et tout autre objet de métal.
• Utilisez des outils avec des poignées isolées.

AVERTISSEMENT Le générateur produit une tension élevée. Ne pas relier le générateur à la terre risque de provoquer des électrocutions.

NE PAS isoler le générateur de l'installation électrique risque de provoquer des blessures ou même d'être fatal

pour les ouvriers électriciens et causeur des dommages au générateur dus à un "backfeed" d'énergie électrique

• Lorsque vous utilisez le générateur comme source d’énergie de secours, il est nécessaire d’aviser les services publics d’électricité.
• NE touchez PAS aux fils ou aux prises dénudés.
• N'utilisez PAS le générateur avec des cordons électriques usés, effilochés ou dénudés, ou abîmés de quelque sorte que ce soit.
• NE manipulez PAS le générateur ou les cordons d'alimentation lorsque vous êtes dans l'eau, pieds nus ou avec les mains ou les pieds humides.
• Si vous nevez travailler aux environ d'une unité alors qu'elle est en marche, placez-vous sur une surface sèche isolée afin de réduire les risques de choc électrique.
• NE laissez PAS des personnes non qualifiées ou des enfants se servir ou réparer le générateur.
• En cas d'accident causé par un choc électrique, procédez immédiatement à la mise hors tension de l'alimentation électrique et contactez des autorités locales. Évitez tout contact direct avec la victime.
• En dépit de la conception sécuritaire du groupe électrogène, le fait d'opérer l'équipement de façon imprudente, de ne pas l'entretien ou d'être négligent peut causer des blessures et la mort.
• Demeurez alerte en tout temps lorsque vous travaillez sur cet équipement. NE travaillez JAMAIS sur l'équipement si vous êtes fatigué physiquement ou mentalement.
• Avant de procéder à tout entretien sur la généatrice, débranchez tout d'abord le câble de batterie identifié par NEGATIVE, NEG ou (-). Rebranchez le câble après avoir terminé.
• Une fois votre groupe électrogène installé, la généatrice peut se lancer et démarrer sans avertissement lorsque survient une panne électrique. Pour prévenir des blessures potentielles, AVANT de travailler sur l'équipement, réglez toujours l'interrupteur de système sur OFF, ET enlevez le fusible de 15 Ampères.

AVERTISSEMENT Le gaz propane et le gaz naturel sont extrêmement inflammables et explosifs. Le feu ou l'explosion risque de provoquer des blessures graves, pouvant être fatales.

• Installez le système d'alimentation de combustible conformément aux codes applicables aux combustibles et aux gaz.
• Avant de mettre en service le générateur d'état d'attente, il faut purger ajuster les lignes d'alimentation de combustible et les tester pour les fuites.
• Une fois le système installé, vous devez vérifier le système de combustible sur une base régulière. Aucune fuite ne peut être tolérée.
• NE faites PAS fonctionner le moteur si vous sentez une odeur de combustible ou si d'autres conditions d'explosion sont présentes.
• Abstenez-vous de fumer près de la génératrice. Essuyez immédiatement tout déversement d'huile. Assurez-vous de ne laisser aucun matériel ou combustible dans le compartiment de la génératrice. Gardez la zone autour de la génératrice propre et sans débris.

AVERTISSEMENT Demarreur et autres tourneres peut empêcher mains, cheveux, vêtements, ou accessoires.

• N'utilise JAMAIS la généatrice sans bâtis, couvercles ou gardes de protection installés.
• NE portez PAS de vêtements lâches, de bijoux ou tout ce qui risquerait d'être pris dans le démarreur ou toute autre pièce rotative.
• Attachez des cheveux longs et enlevez la bijouterie.
• Avant l'entretien, ôtez le fusible de 15 ampères du tableau de commande et débranchez le câble de batterie Négatif (NEG ou -).

AVERTISSEMENT Une étincelle involontaire peut causer un incendie et un choc électrique et entraîner la mort et des blessures graves.

Lorsque vous régler ou réparer votre génératrice

• Débranchez ces nouveaux le câble de bougie et placez-le de façon à ce qu'il ne soit pas en contact avec la bougie.

LORS de TESTS d'allumage du moteur

Utilisez un vérificateur de bougies d'allumage approuvé. - NE VÉRIFIEZ PAS l'allumage lorsque la bougie d'allumage est enlevée.

AVERTISSEMENT Tout contact avec la zone du silencieux peut causer des brûlures graves. La chaleur et les gaz d'échappement peuvent enflammer des matériaux combustibles et les

structures ainsi que causeur un incendie.

• NE touchez PAS aux pièces chaudes et évitez le contact avec les gaz d'échappement.
• Laissez l'équipement refroidir avant de le toucher.
• NE placez PAS le côté opposé à l'échappement du boîtier étanche à moins de 45,7 cm (18 po) de toute structure.
• Le dégagement entre le côté avec sortie d'air du boîtier et toute structure, tout arbre ou arbuste ou toute végétation doit être d'au moins 1,5 m (5 pi). Le boîtier étanche de la générateur de secours doit être situé à au moins 1,5 m (5 pi) des fenêtres, des portes, des ouvertures, des arbustes ou de la végétation ayant plus de 30 cm (12 po) de hauteur.
• Le dégagement entre le dessus du boitier étanche de la généatrice de secours et toute structure, tout porte-à-faux ou tout arbre doit être d'au moins 1,2 m (4 pi).
• NE placez PAS le boîtier étanche sous une terrasse ou n'importe quelle autre structure qui pourrait limiter la circulation d'air.
• UTILISEZ SEULEMENT la conduite d'alimentation en carburant en acier flexible fournie. Raccordez la conduite d'alimentation en carburant fournie à la généatrice; N'utilisez AUCUNE autre conduite d'alimentation flexible.
• Les détecteurs de fumée doivent être installés et doivent être maintenus à la maison selon les recommandations des instructions du fabricant. Les alarmes monoxyde de carbone ne peuvent pas détecter la fumée.
• Laissez au moins les distances minimales indiquées dans les Mise en place de la génératrice du manuel d'installation afin de vous assurer d'un refroidissement approprié de la génératrice et des dégagements requis pour l'entretien.
• L'utilisation ou le fonctionnement d'un moteur sur un terrain boisé, couvert de broussailles ou gazonné constitue une violation dans l'État de la Californie, en vertu de la section 4442 du California Public Resources Code, à moins qu'il ne soit doté d'un pare-étincelles tel que défini dans la section 4442 et maintenu en bon état de fonctionnement. Il se peut que d'autres États ou autres compétences fédérées aient des lois semblables. Communiquez avec le fabricant, le détaillant ou le concessionnaire original de l'appareil afin d'obtenir un pare-étincelles conçu pour le système d'échappement installé sur ce moteur.
• Les pièces de rechange doivent être identiques aux pièces d'origine et doivent être installées à la même position.

ATTENTION L'installation du fusible pourrait causer le démarrage du moteur.

• Prenez note que, avant l'expédition, le fusible de 1 Ampères a été retiré du panneau électrique.
• N'installez PAS ce fusible avant que toute la plomberie et le câblage n'aient été complétés et vérifiés.

Attention les vitesses de fonctionnement excessivement élevées augmentent les risques de blessure ou risquent d'endommager le générateur.

Des vitesses excessivement lentes produisent une charge importante pour la généatrice.

• NE tronquez PAS la vitesse régulée. Le générateur produit une fréquence nominale et une tension correctes lorsqu'il fonctionne à une vitesse régulée.
• NE modifiez PAS le générateur d'aucune façon.

AVIS Un traitement inapproprié du générateur risque de l'endommager et de raccourcir sa durée d'utilisation.

• Ne vous servez du générateur que pour les utilisations prévues.
• Si vous avez des questions concernant les utilisations prévues, demandez à votre distributeur ou revendeur autorisé.
• Ne faites fonctionner le générateur que sur des surfaces horizontales.
• Des débits d'air de refroidissement et d'aération ajustés sont nécessaires au bon fonctionnement de la génératrice.
• Lorsque l'unité est en marche, il faut que les portes de l'orifice de remplissage d'huile et d'accès au tableau de commandes soient installées.
• N'exposez pas le générateur à une humidité excessive, à de la poussière, à de la saleté ou à des vapeurs corrosives.
• En dépit de la conception sécuritaire du groupe électrogène, le fait d'opérer l'équipement de façon imprudente, de ne pas l'entretien ou d'être négligent peut causer des blessures et la mort.
• Demeurez alerte en tout temps lorsque vous travaillez sur cet équipement. Ne travaillez jamais sur l'équipement si vous êtes fatigué physiquement ou mentalement.
• Ne démarrez jamais le moteur sans son filtre à air ou sans le couvercle du filtre à air.
• N'insérez aucun objet dans les fentes de refroidissement.
• N'utilisez pas la génératrice ni aucune partie de celle-ci comme palier. Le fait de marcher sur l'unité peut causer des contraintes et briser des pièces. Cela peut résulter en des conditions de fonctionnement dangereuses à cause d'une fuite de gaz d'échappement, de combustible, d'huile, etc.
• Si les appareils branchés sont en surchauffe, éteignez-les et débranchez-les du générateur.
• Arrêtez le générateur si :
• la puissance électrique est inexistante;
• l'équipement produit des étincelles, de la fumée ou des flammes;
• l'unité vibre excessivement;
• l'unité fait des bruits curieux.

Installation

Nous sommes vraiment reconnaissants de vous compter parmi nos clients. Pour cette raison, nous avons tout fait pour fournir un produit dont l'installation soit sécurisée, facile et économique. Comme chaque installation est unique, il est impossible de connaître et de recommander une marche à suivre représentant toutes les méthodes et consignes d'installation possibles. Ignore également les dangers et/ou les résultats potentiels de chaque méthode ou procédure. C'est pourquoi,

Seuls des entrepreneurs en électricité et en plomberie qualifiés devraient procéder à l'installation des groupes électrogènes. Toute installation doit être conforme à tous codes de sécurité applicables, ainsi qu'aux normes et à la réglementation de l'industrie.

Votre groupe électrogène est livré avec le présent "Manuel d'Utilisation", ainsi qu'un "Guide d'Installation" séparé. Ces deux documents sont importants; après avoir complété l'installation, l'acheteur doit les conserver.

Afin de vous aider à faire des choix et à communiquer efficacement avec l'entrepreneur qui procédera à l'installation,

Veuillez lire avec soin la section Conseils au propriétaire dans le présent guide avant de contracter un entrepreneur ou de commencer l'installation de votre groupe électrogène.

Pour assurer une installation adéquate, veuillez contacter le magasin qui vous a vendu votre groupe électrogène, votre détaillant ou votre fournisseur de services d'électricité.

Si l'installation du groupe électrogène n'est pas effectuée par des professionnels certifiés en électricité et en plomberie, la garantie sera ANNULÉE.

Tout a été fait pour s'assurer que les renseignements contenus dans le présent guide soient exacts et à jour. Toutefois, le fabriquant se réserve le droit de changer, de modifier ou encore d'améliorer le système en tout temps et ce, sans préavis.

Nous garantissons que le dispositif antipollution de cette génératrice répond aux normes établies par le U. S. Environmental Protection Agency et le California Air Resources Board (CARB).

Au détaillant ou à l'entrepreneur procédant à l'installation

Le guide d'installation renferme tous les renseignements nécessaires à l'installation adéquate ainsi qu'au démarrage du groupe électrogène pour la plupart des usages. Le présent Manuel d'utilisation décrit le fonctionnement normal et l'entretien par le propriétaire.

Si vous avez besoin de renseignements supplémentaires, veuillez appeler au 888 575-8226 de 8 h à 17 h HNC.

La présente section présente au propriétaire du groupe électrogène les renseignements dont il aura besoin pour que l'installation du groupe électrogène soit la plus satisfaisante et économique possible.

Les illustrations se rapportent à des cas typiques et ont pour but de vous familiariser avec les différentes options d'installation de votre groupe électrogène dont vous disposez. En complétant pleinement ces options, vous pourrez bien contrôler les coûts liés à votre installation et assurer votre satisfaction finale ainsi que votre sécurité.

Au moment de négocier avec un installateur professionnel, il faudra tenir compte des facteurs suivants : les codes de sécurité locaux, l'appareil, le niveau de bruits, les types de carburant et les distances. Souvenez-vous que plus grandes sont les distances entre le groupe électrogène et le service électrique existant ainsi que l'alimentation en combustible

gazeux, la tuyauterie et le câblage doivent être modifiés en conséquence. Ces modifications sont nécessaires pour vous conformer aux codes de sécurité locaux et pour surmonter les chutes de tension et les baisses de pression du combustible gazeux.

Les facteurs mentionnés ci-dessus auront une incidence directe sur le prix total de l'installation de votre groupe électrogène.

Dans certaines régions, vous devrez vous procurer un permis de travail d'électricité pour installer le groupe électrogène, un permis de construction pour l'installation des canalisations de gaz, ainsi qu'un permis relatif au bruit. Notre installateur est tenu de vérifier les codes locaux et d'obtenir les permis requis avant de procéder à l'installation du système.

Facteurs relatifs au combustible

Le type de combustible utilisé par votre groupe électrogène aura une incidence importante sur l'ensemble de l'installation. Le système a été testé en usine et réglé avec soit du gaz naturel ou du propane liquide (vapeur de PL).

Pour que le moteur fonctionne correctement, les facteurs inhérents à chacun de ces combustibles, votre emplacement et la durée possible des interruptions de courant doivent être pris en compte lorsque vous suivez les lignes directrices suivantes sur le combustible :

• Utilisez un combustible propre et sec, libre de toute humidité ou de dépôts. L'utilisation de combustible à l'extérieur des plages de valeurs recommandées pourrait causer des problèmes de performance.
• Pour les moteurs régés sur l'utilisation du gaz de pétrole liquéfié (GPL), le propane commercial de classe HD5, ayant une énergie combustible minimum de 2500 Btu/pi3 à teneur maximum de 5% de propylène et de butane et de 2.5% de gaz plus lourds et une teneur minimum en propane de 90%, convient.

Les moteurs au gaz naturel ou PL sont certifiés pour un fonctionnement au gaz naturel ou au propane liquide. Le système de contrôle des émissions pour ce moteur est EM (Engine modifications).

AVERTISSEMENT Le gaz propane et le gaz naturel sont extrêmement inflammables et explosifs. Le feu ou l'explosion risque de provoquer des blessures graves, pouvant être fatales.

• Cet équipement est muni d'un robinet de sécurité pour la fermeture automatique des gaz.
• N'opérez pas l'équipement si le robinet de fermeture du combustible est manquant ou ne fonctionne pas.

Baisse de puissance à haute altitude ou à température élevée

La densité de l'air étant moindre en haute altitude, la puissance du moteur est donc réduite. En fait, la puissance du moteur sera réduite de 3,5% pour chaque 1000 pieds (300 mètres) au-dessus du niveau de la mer, et de 1% pour chaque F (5,6^) au-dessus de 77°F (25^). Votre installateur et vous-même devriez vous assurer de tenir compte de ces facteurs au moment de déterminer la charge totale de la génératrice.

L'emplacement physique réel de votre généatrice de secours a une incidence directe sur:

1. La quantité de tuyauterie nécessaire pour l'alimentation en combustible de votre génératrice.
2. La quantité de câblage nécessaire pour commander et brancher votre génératrice.

Familiarisez-vous avec celles-ci et discutez-en avec votre installateur. N'oubliez pas de demander à l'installateur si votre choix d'emplacement est conforme aux normes et aux codes locaux et de quelle façon celui-ci influence sur les coûts d'installation.

• Installez la généatrice à l'extérieur, dans un endroit où les gaz d'échappement mortels ne s'accumuleront pas.
• N'installez PAS la généatrice dans un endroit où les gaz d'échappement pourraient s'accumuler et pénétrer ou être aspirés dans les espaces d'un édifice qui pourraient être occupés.
• Dans plusieurs États, la Loi exige qu'un détecteur de monoxyde de carbone fonctionnel soit installé dans votre maison. Installez et entretenez des détecteurs de monoxyde de carbone à l'intérieur conformément aux instructions et recommandations du fabricant. Un moniteur de monoxyde de carbone est un dispositif électronique qui détecte les niveaux dangereux de CO. S'il y a une accumulation de CO, le moniteur alertera les occupants en faisant clignoter une lampe témoin et en déclenchant une alarme. Les détecteurs de fumée ne peuvent pas détecter le CO.

AVERTISSEMENT Un moteur en marche dégage du monoxyde de carbone, un gaz inodore, incolore et toxique. L'inhalation du monoxyde de carbone peut entraîner la mort, des blessures graves, des maux de tête, de la fatigue, des étourdissements, des vomissements, de la confusion, des crises épileptiques, des convulsions et l'évanouissement.

• Faites fonctionner la généatrice UNIQUEMENT à l'extérieur, dans un endroit où les gaz d'échappement mortels ne s'accumuleront pas. Assurez-vous que les gaz d'échappement sont éloignés des fenêtres, des portes, des prises d'aération, des orifices de ventilation dans l'avant-toit, des vides sanitaires, des portes de garage ouvertes ou de toute autre ouverture par lesquelles les gaz d'échappement pourrait pénétrer à l'intérieur ou être aspirés dans les espaces d'un édifice qui pourrait être occupés.
• Les détecteurs de monoxyde de carbone doivent être installés et doivent être maintenus à la maison selon les recommandations des instructions du fabricant. Les détecteurs de fumée ne peuvent pas détecter du gaz monoxyde de carbone.

AVERTISSEMENT La chaleur et les gaz d'échappement peuvent enflammer les matériaux combustibles et les structures et entraîner la mort, des blessures graves ou des dommages terriens.

• NE placez PAS le côté opposé à l'échappement du boitier étanche à moins de 45,7 cm (18 po) de toute structure.
• Le dégagement entre le côté avec sortie d'air du boitier et toute structure, tout arbre ou arbuste ou toute végétation doit être d'au moins 1,5 m (5 pi). Le boitier étanche de la généatrice de secours doit être situé au moins 1,5 m (5 pi) des fenêtres, des portes, des ouvertures, des arbustes ou de la végétation ayant plus de 30 cm (12 po) de hauteur.
• Le dégagement entre le dessus du boitier étanche de la généatrice de secours et toute structure, tout porte-à-faux ou tout arbre doit être d'au moins 1,2 m (4 pi).
• NE placez PAS le boîtier étanche sous une terrasse ou n'importe quelle autre structure qui pourrait limiter la circulation d'air.
• UTILISEZ SEULEMENT la conduite d'alimentation en carburant en acier flexible fournie. Raccordez la conduite d'alimentation en carburant fournie à la généatrice; N'utilisez AUCUNE autre conduite d'alimentation flexible.
• Les détecteurs de fumée doivent être installés et doivent être maintenus à la maison selon les recommandations des instructions du fabricant. Les alarmes monoxyde de carbone ne peuvent pas détecter la fumée.
• NE placez PAS la générateur d'une autre façon que celle illustrée.

Assurez-vous que les gaz d'échappement sont éloignés des fenêtres, des portes, des prises d'aération, des orifices de ventilation dans l'avant-toit, des vides sanitaires, des portes de garage ouvertes ou de toute autre ouverture par lesquelles les gaz d'échappement pourraient pénétrer à l'intérieur ou être aspirés dans les espaces d'un édifice qui pourraient être occupés. La maison de votre voisin peut aussi être exposée aux gaz d'échappement de votre génératrice de secours et vous devez en tenir compte lorsque vous installez la génératrice.

Le Guide d'installation présente des consignes particulières relatives au besoin de l'emplacement de la généatrice.

Après avoir enlevé le carton, examinez avec soin les éléments de la généatrice pour tout dommage subi durant l'expédition.

Au moment de la livraison, si vous remarquez des dommages ou des pièces manquantes, demandez au livreur de noter tous les dommages sur la facture de fret et d'apposer sa signature dans l'espace réservé à cet effet. Après la livraison, si vous remarquez des pièces manquantes ou des dommages, mettez les pièces endommagées de côté et communiquez avec le transporteur pour connaître les procédures de réclamation. Les pièces manquantes ou endommagées ne sont pas garanties.

Le groupe électrogène est livré avec les éléments suivants:

• Berceau de montage préfixé
• Système de lubrification viable La ligne de carburant en acier flexible
• Guide d'installation et de démarrage
• Manuel d'utilisation
• Clés pour la porte d'accès
• Fusible de rechange de 15 ampères ATO
• Connecteur à deux épingles pour tableau de commande
• Connecteur à dix épingles pour tableau de commande
• Bouchons pour les trous de levage (4)
• Trousse de conversion au PL

Articles non fournis :

• Un moniteur de monoxyde de carbone
• Batterie de démarrage
• Fil et conduit de connexion
• Vannes/plomberie d'alimentation en combustible
• Grue, sangles de levage, chaînes ou câbles
• Deux tuyaux de 122 cm (48 po) de long d'un diamètre de 2,54 cm (1 po) (PAS des conduits électriques)
• Tournevis dynamométrique, plage de 5 à 50 pouces-livres
• Voltmètre/fréquencemètre

La génératrice résidentielle

Lire ce manuel de l'utilisateur et les Directives de sécurité importantes avant de faire marcher votre générateur. Comparez les illustrations avec cette générateur pour vous familiariser avec l'emplacement des diverses commandes et réglages. Gardez ce manuel pour le consulter plus tard.

La génératrice est illustrée sans les portes d'accès afin de mieux la voir.

A - Pochette de évage - Fourni à chaque coin pour soulever la généatrice. - Orifice d'admission du combustible - Branchez le dispositif d'alimentation en combustible approprié à la généatrice à cet endroit. - Filtre à l'huile - Filtre l'huile du moteur afin d'en prolonger la durée de vie utile. - Orifice d'échappement - Silencieux haute performance qui réduit le bruit du moteur afin de se conformer à la plupart des codes en milieu résidentiel. E - Filtre à air - Utilise un élément de filtrage du type sec et un pré-filtre en mousse pour limiter le montant de saleté et de poussières entrant dans le moteur. - Plaque du moteur - Identifie le modèle ainsi que le type de moteur.

G - Bouchon de replissage et jauge d'huile - Vérifiez le niveau d'huile et replissez le moteur avec l'huile recommandée ici. - Tableau de commande - Utilisé pour diverses fonctions d'essay, de fonctionnement et d'entretien. Voir Tableau de commande de système. - Boyau de vidange d'huile - Fourni afin de faciliter les changements d'huile. La couverture localisée d'accès interieur sur le panneau lateral. - Décalque apposé sur l'unité - Identifie l'unité par son numéro de série. - Batterie - (fournis par l'installateur) - La batterie recoit une charge à faible début lorsque la généatrice n'est pas en marche.

Comparez la présente illustration au tableau de commande de votre génératrice afin de vous familiariser avec l'emplacement des importantes commandes suivantes:

A - SET EXERCISE (Interrupteur de réglage du cycle d'exercice) - Utilisé pour régler le jour et l'heure du début du cycle d'exercice. Le cycle d'exercice ne s'exécute qu'en mode AUTO. B - Coupe-circuits - Protège le système contre les court-circuits et autres conditions de surintensité. Celui-ci doit être en position ON pour alimenter le commutateur de transfert automatique. C - Fusible de 15 A - Protège les circuits de commande C. C. du groupe électrogène. Si le fusible est grillé (fondu et ouvert) ou a été enlevé, le moteur ne peut être lancé ou démarrer. Remplacez le fusible grillé uniquement par un fusible ATO identique de 15 A. - Interrupteur de système - Ce dispositif à deux positions est la commande la plus importante du système et s'utilise comme suit: - La position normale de fonctionnement est la position "AUTO". Si une panne d'électricité est détectée, le système démarrera la généatrice. Lorsque l'électricité est rétablie, laissez le moteur stabiliser les températures internes, fermez la généatrice et attendez la prochaine panne d'électricité.

• La position "OFF" ferme la généatrice quand elle fonctionne, ce qui empêche l'unité de démarrer et de remettre à zéro toute détection de panne.
• MANUAL OVER-RIDE (Interrupteur de surpassement manuel) - Lorsque l'interrupteur de système est à la position AUTO, maintenez le bouton enfoncé pendant six secondes pour démarrer la généatrice. Pour éteindre la généatrice, maintenez le bouton de surpassement manuel enfoncé jusqu'à ce que le moteur s'arrête.
• Affichage numérique - Affiche le nombre total d'heures de fonctionnement de la généatrice et les codes de défaillance. Utilisé pour planifier les tâches d'entretien et le dépannage des problèmes de fonctionnement du groupe électrogène résidentiel. Un chiffre constant affiché indique le nombre total des heures de fonctionnement. Lors de conditions de défaillance, « FC » clignote suivi d'un code de défaillance. Toutes les conditions de panne sont décrites dans la section Système de détection des défaillances.

Un jeu de clés identiques est fourni avec chaque générateur résidentiel. Ces clés s'adaptent aux serrures qui verrouillent les portes d'accès du tableau de commande.

Pour ouvrir une porte d'accès :

1. Insérez une clé dans la serrure de la porte d'accès et tournez la clé d'un quart de tour dans le sens antihoraire.
2. Retirez la clé.

Pour fermer une porte d'accès :

1. Fermez la porte du tableau de commande et insérez une clé dans la serrure et tournez la clé d'un quart de tour dans le sens horaire.
2. Retirez la clé.

La génératrice résidentielle est dotée d'un toit et de panneaux latéraux amovibles pour l'entretien simple.

Pour enlever le toit et le séparateur :

1. Ouvrez la porte d'accès du tableau de commande.
2. Réglez le disjoncteur de la générateur à la position OFF.
3. Réglez l'interrupteur du système du tableau de commande à OFF.
4. Retirez le fusible de 15 A du tableau de commande
5. Appuyez sur le verrou de toit jusqu'à ce que le toit se soulève légèrement.

1. Soulevez le toit de la généatrice.
2. Tournez les boutons d'un quart de tour et soulevez le séparateur.

1. Replacez le séparateur et le toit dans l'ordre inverse.

Pour refixer les panneaux latéraux :

1. Ouvrez la porte d'accès du tableau de commande
2. Réglez le disjoncteur de la génératrice à la position OFF.
3. Réglez l'interrupteur du système du tableau de commande à OFF.
4. Retirez le fusible de 15 A du tableau de commande.
5. Retirez le toit et le séparateur.
6. Soulevez les verrous A des deux côtés du panneau pour le libérer.

1. Tirez le panneau vers le haut et à l'extérieur des rainures.

Pour retirer le panneau d'échappement:

1. Retirez le toit et le séparateur.
2. Retirez les panneaux latéraux.

AVERTISSEMENT Tout contact avec la zone du silencieux peut causer des brûlures graves.

• NE touchez PAS aux pièces chaudes et évitez le contact avec les gaz d'échappement.
• Laissez l'équipement refroidir avant de le toucher.
• Enlevez les 6 vis A du panneau d'échappement.

1. Tirez le panneau d'échappement vers le haut et à l'extérieur de la base.
2. Retirez les deux vis B et le couvercle du silencieux.

1. Replacez le couvercle du silencieux et le panneau d'échappement dans l'ordre inverse.

Pour installer les panneaux latéraux:

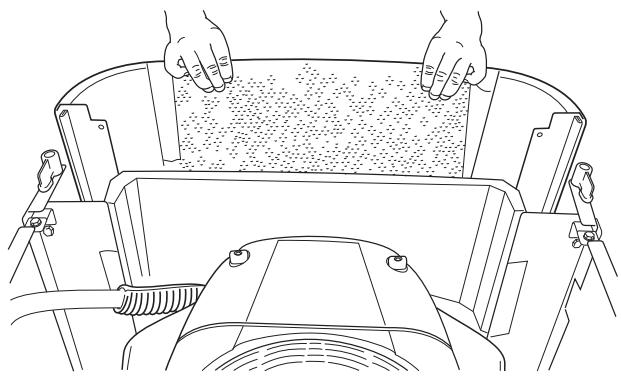

1. Placez le panneau dans la rainure et faites-le glisser en place.

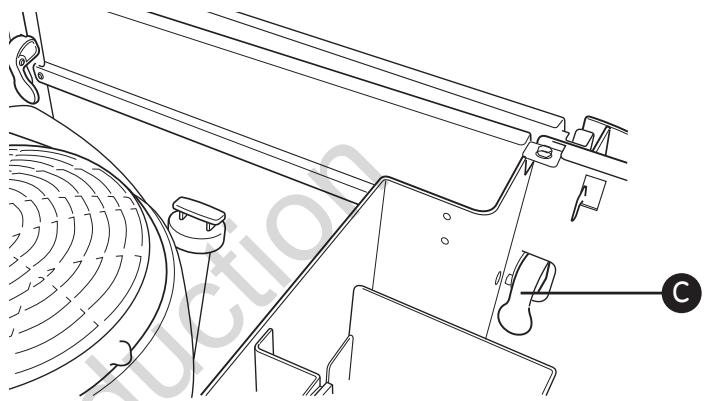

1. Appuyez sur les verrous C des deux côtés du panneau pour les fixer.

1. Replacez le séparateur et tournez les boutons d'un quart de tour pour les verrouiller en place.

1. Replacez le toit.

Huile à moteur

AVIS Toute tentative de démarrer le moteur avant qu'il ait été rempli avec l'huile recommandée entraînera une panne de l'équipement.

• NE tentez PAS de démarrer le moteur sans qu'il n'ait été rempli correctement avec l'huile recommandée. Cela risquerait d'entraîner un bris de moteur.
• La garantie sera annulée si des dommages à l'équipement sont entrainés par le manquement à se conformer à cette directive.

Ce moteur a été testé en usine et est livré rempli d'huile synthétique (API SJ/CF 5W-30). Cela permet au système de fonctionner dans une plage élargie de températures et de conditions climatiques. Avant de démarrer le moteur, vérifiez le niveau d'huile et assurez-vous que le moteur a subi l'entretien décrit dans le Manuel d'utilisation du moteur.

Batterie

L'installateur doit fournir une batterie de démarrage rechargeable de 12 volts. Voir Batterie dans la section Considérations pour l'installation finale du manuel d'installation.

AVERTISSEMENT Les bornes, les cosses ainsi que tous les accessoires reliés à la batterie contiennent du plomb et des composés de plomb - produits chimiques reconnus par l'État de la Californie comme causant des cancers et d'autres problèmes de reproduction. Nettoyez-vous les mains après la manipulation.

Alors que la batterie est installée, que tous les câbles reliant le commutateur de transfert et le groupe électrogène sont branchés, que l'électricité de service est fournie au commutateur de transfert automatique et que l'unité est en mode AUTO, la batterie reçoit une charge à faible début si le moteur n'est pas en marche. La charge à faible début ne peut être utilisée pour recharger une batterie complètement à plat.

Fusible de 15 a

Le fusible de 15 A de la générateur a été retiré à l'usine afin d'empêcher l'unité de démarrer durant le transport. Notre installateur s'assurera que le fusible est correctement remis en place après l'installation de la générateur.

Fonctionnement automatique

Pour actionner le fonctionnement automatique, suivez la procédure décrite ci-dessous:

1. Confirmez qu'un fusible de 15 A est installé dans le tableau de commande.
2. Réglez à ON le disjoncteur principal du panneau de distribution qui alimente la tension de service vers le commutateur de transfert.
3. Réglez le disjoncteur de la génératrice en position ON. Réglez l'interrupteur de système du tableau de commande à AUTO.

ATTENTION Avec l'interrupteur en position AUTO, le moteur peut se lancer et démarrer en tout temps sans avertissement.

Pour éviter toute blessure potentielle qui pourrait en résulter d'un tel démarrage, réglez toujours l'interrupteur de système sur OFF. - Enlevez le fusible de 15 Ampères, avant de travailler sur ou autour de la génératrice ou du commutateur de transfert.

Vérification du fonctionnement automatique

Pour vérifier si le fonctionnement automatique du système est ajustat, procédez comme suit :

1. Confirmez l'interrupteur de système du tableau de commande à AUTO. 2. Mettez hors tension le disjoncteur principal du panneau de distribution qui alimente le commutateur de transfert automatique.

Lorsqu'il y aura baisse de tension et que le temps imparti du capteur sera écoulé, le moteur sera lancé et démarrera. Laissez le système compléter la totalité de sa séquence de fonctionnement automatique.

1. Pendant que la génératrice alimente ses charges, mettez sous tension le disjoncteur principal du panneau de distribution qui alimente le commutateur de transfert automatique.
2. L'interrupteur de transfert automatique transférera les charges à l'alimentation de service après

5 minutes de fonctionnement minimum et du rétablissement de l'électricité.

1. La génératrice fonctionnera une minute de plus pour refroidir le moteur, puis s'arrêtera.

Si l'électricité est rétablie et que la généatrice ne s'arrête pas après 10 minutes, réglez l'interrupteur du système à OFF et appelez votre installateur ou votre centre de service local. Cela compte les procédures d'essais du fonctionnement automatique. Le groupe électrogène démarrera automatiquement lors d'une panne électrique et alimentera le commutateur de transfert de circuits essentiels.

Réglage de la minuterie du cycle d'exercice

Le groupe électrogène est muni d'une minuterie de cycle d'exercice qui se met en marche et vérifie le système une fois par. Au cours de ce cycle d'exercice, l'unité fonctionne durant une douzaine de 20 minutes, puis s'arrête. Le transfert de charge électrique N'A PAS lieu durant le cycle d'exercice (sauf si une panne de courant survient).

Un bouton du tableau de commande est étiqueté « SET EXERCISE » (voir Tableau de commande du système). Le jour et l'heure particuliers auxquels ce bouton est pressé sont programmés dans la mémoire du tableau de commande. Ce jour et cette heure sont alors utilisés pour initialiser automatiquement le cycle d'exercice du système. La légende « SET EXERCISE » du tableau de commande clignote jusqu'à ce que le cycle d'exercice soit réglé.

Pour exécuter la procédure de réglage du cycle d'exercice:

1. Choisissez le jour et l'heure à laquelle vous désirez que le cycle d'exercice du groupe électrogène ait lieu.
2. À cette journée et heures, appuyez et maintenez enfoncé l'interrupteur "Set Exercice" pendant trois secondes.

Le "Set Exercise" l'affichage illuminera alors et s'éteindra pour confirmer que le minuteur d'exercice a été réglé. Alors relâcher le bouton Fixe d'Exercice.

L'unité éteindra et courra le cycle d'exercice. Pendant le cycle, Régler l'Exercice illuminera.

Une fois le cycle d'exercice est complet, l'unité éteindra et "Set Exercise" fera non plus long est affiché.

Le cycle d'Exercice pourrait être interrompu à n'importe quel moment en tournant le Commutateur de Système à LOIN.

1. Pendant sept jours plus tard, l'unité puis enterprises, son cycle d'exercice de 20 minutes par semaine.

Par exemple, si vous appuyez sur « SET EXERCISE » pour le réglage du cycle d'exercice le dimanche à 10 h, l'unité exécutera un cycle d'exercice puis fera de même tous les dimanches matin à 10 h (+/- ½ heures).

Le réglage du cycle d'exercice ne fonctionnera que si l'unité est en mode AUTO et que la procédure exacte est suivie. Vous devrez reprogrammer le cycle d'exercice si vous enlevez ou remplacez le fusible de 15 A ou si la batterie de démarriage est débranchée.

Si vous voulez changer le jour et l'heure du cycle d'exercice, vous n'avez qu'à exécuter à nouveau la procédure de "Réglage de la minuterie du cycle d'exercice" le jour et à l'heure exacte à laquelle vous voulez que le cycle d'exercice ait lieu.

Si un temps d'exercice n'est pas défini, le générateur ne pourra jamais exercer.

Arrêt du système

Avant de procéder à l'entretien de la généatrice, suivez toujours les étapes suivantes.

1. Réglez le disjoncteur de la généatrice en position OFF.
2. Réglez l'interrupteur de système du tableau de commande à OFF.
3. Retirez le fusible de 15 A du panneau de commande.
4. De la tension de service est présente au tableau de commande de la généatrice. Débranchez l'alimentation avant d'effectuer l'entretien du tableau de commande en retardant les deux fusibles du commutateur de transfert.
5. Une fois l'entretien terminé, replacez les fusibles dans le commutateur de transfert, replacez le fus de 15 ampères dans le tableau de commande, regalez l'interrupteur du système et le disjoncteur à ON puis réinitialisez la minuterie du cycle d'exercice. Voir Régalez de la minuterie du cycle d'exercice à la section Fonctionnement.

Système de détection des pannes

La généatrice fonctionnera sans doute sur de longues périodes sans la présence d'un opérateur. C'est pourquoi le système est muni de capteurs qui arrêtent automatiquement la généatrice lorsqu surviennent des problèmes potentiels, tels une faible pression de l'huile, une température élevée, l'emballement du moteur, et d'autres conditions.

Le tableau de commande de la générateur est doté d'un affichage numérique qui indique des codes de défaillance, par exemple « FC_1 ». Le tableau ci-dessous indique la défaillance détectée, le code de défaillance tel qu'il est affiché sur le tableau de commande.

Description du Problème	Code de défaillance
Faible tension de la batterie	FC_1
Faible pression d'huile	FC_2
Basse tension	FC_3
Le moteur ne démarre pas	FC_4
Fréquence BASSE	FC_5
Emballement du moteur	FC_6
Température élevée	FC_7
Défaillance du commutateur de transfer	FC_8

Réarmement du système de détection des pannes

L'opérateur doit réarmer le système de détection des pannes chaque fois que celui-ci est activé. Pour ce faire, placez l'interrupteur de système en position OFF durant au moins 30 secondes. Après avoir corrigé le problème, remettez le groupe électrogène en service en plaçant l'interrupteur de système en position AUTO. Installez ensuite le fusible de 15 ampères (si enlevé) dans le tableau de commande puis réinitialisez la minuterie du cycle d'exercice. Voir Réglage de la minuterie du cycle d'exercice à la section Fonctionnement. Voici une description de chaque panne, ainsi que des suggestions pour les résoudre:

Faible tension de la batterie (FC_1)

Cette défaillance est indiquée par le code de défaillance FC_1. Cette situation se produit si la généatrice ne peut démarrer parce que la puissance de la batterie est inférieure au minimum requis pour lancer le moteur. Ce problème peut être causé par une batterie défectueuse ou par une panne du circuit de charge à faible débit.

Pour régler le problème, appelez votre centre de service local pour vérifier la puissance de la charge à faible débit de la batterie. Ôtez le fusible de 15 ampères et débranchez la batterie de la génératrice. Amenez la batterie chez un fournisseur local pour fins d'analyse.

Remplacez la batterie si nécessaire – voir Batterie dans la section Considérations pour l'installation finale du manuel d'installation. Puis réarmez le système de détection des pannes, tel qu'indiqué ci-dessus.

Faible pression d'huile (FC_2)

Cette défaillance est indiquée par le code de défaillance FC_2. L'unité est munie d'un manocontact d'huile utilisant des contacts normalement fermés qui sont maintenus ouverts par la pression de l'huile du moteur lorsque celui-ci est en marche. Si la pression d'huile baisse sous les 8 lb/po2, les manocontacts se referment et le moteur s'arrête.

Pour régler un problème de faible pression d'huile, ajoutez l'huile recommandée jusqu'à la marque FULL de la jauge d'huile.

Si la pression d'huile est toujours faible, le moteur démarrera pour ensuite s'arrêter à nouveau. Le code de défaillance apparaîtra. Le cas échéant, contactez un détaillant autorisé.

Cette défaillance est indiquée par le code de défaillance FC_3. Une telle panne est causée par une restriction du débit de combustible, un fil de signal cassé ou débranché, une panne d'enroulement de l'alternateur, l'ouverture du coupe-circuits du tableau de commande ou parce que le groupe électrogène est surcharge.

Pour régler ce problème, appelez votre centre de service local.

Le moteur ne démarre pas (FC_4)

Cette défaillance est indiquée par le code de défaillance FC_4. Cette caractéristique du système empêche la généatrice de s'infliger des dommages en tentant continuellement de démarrer en dépit de la présence d'un autre problème, comme par exemple un manque de combustible. Chaque fois que le système reçoit le signal de démarrage, l'unité se lance durant 10 secondes, fait une pause de 10 secondes, se lance durant 10 secondes, fait une pause de 10 secondes, et ainsi de suite. Si, après environ 2 minutes, le système ne commence pas à produire de l'électricité.

Assurez-vous que le disjoncteur de la génératrice est à la position ON (fermé) de sorte que les électrodes à capteur vérifient le fonctionnement de l'appareil.

La source la plus probable de ce problème est le manque de combustible. Vérifiez si les valves de fermeture interne et externe du combustible sont entièrement ouvertes. D'autres causes peuvent être une défectuosité de l'un des composants du moteur. Si vous n'êtes pas en mesure de résoudre ces problèmes, demandez l'aide de votre installateur. Une fois le problème corrigé, réarmez le système de détection des pannes, tel que décrit ci-dessus.

Basse fréquence (FC_5)

Cette défaillance est indiquée par le code de défaillance FC_5. Cette caractéristique protège les appareils branchés au commutateur de transfert en arrêtant la générateur si le régime du moteur est inférieur à 55 Hz pendant trois secondes. Ce problème est causé par une défectuosité de l'un des composants du moteur ou par des charges excessives sur la générateur. Pour régler ce problème, communiquez avec votre installateur ou un détaillant autorisé.

Emballement du moteur (FC_6)

Cette défaillance est indiquée par le code de défaillance FC_6. Cette caractéristique protège les appareils branchés au commutateur de transfert des circuits essentiels en arrêtant la généatrice si le régime du moteur est plus rapide que la limite prétable. Le problème d'emballement est détecté comme suit :

• Si la fréquence de sortie de la généatrice est 65-70 Hz, après trois secondes, la généatrice s'arrête.
• Si la fréquence de sortie de la généatrice est plus grande que 70Hz, la généatrice s'arrête instantanément.

Ce problème est causé par une défectuosité du régulateur de régime. Pour y remédier, vous devrez obtenir l'aide de votre installateur ou du service technique.

Température élevée (FC_7)

Cette défaillance est indiquée par le code de défaillance FC_7. Les thermocontacts sont normalement ouverts. Si la température du moteur dépasse environ 149~^ C ( 300^ F ), la défaillance est détectée, et le moteur s'arrête.

Les causes habituelles de cette avarie incluent le fonctionnement de l'unité avec les portes d'accès enlevées, l'obstruction de l'entrée d'air ou de l'orifice d'échappement, la faiblesse du niveau d'huile ou la présence de débris dans le compartiment du moteur.

Pour résoudre ce problème, enlevez toute accumulation de débris ainsi que toute obstruction, et laissez refroidir le moteur. Lorsque l'unité est en marche, assurez-vous que les portes de l'orifice de remplissage d'huile et d'accès du tableau de commande sont installées.

Défaillance du commutateur de transfert (FC_8)

Cette défaillance est indiquée par le code de défaillance FC_8 (lorsque le commutateur de transfert est doté de la détection de défaillance).

Pour régler ce problème, vous devez demander l'aide de l'installateur ou de votre centre de service local.

Entretien

Respectez le calendrier d'entretien de la généatrice selon le nombre d'heures de fonctionnement ou le temps écoulé, le premier des deux prévalant.

Premier 5 heures

Changer l'huile du moteur

Toutes les 8 heures ou à tous les jours

Nettoyer les débris

Vérifier le niveau d'huile du moteur

Toutes les 100 heures ou 1 fois l'an

Changer le filtrtre à huile

Changer l'huile à moteur et le filtrtre

Remplacer la bougie d'allumage

Vérifier le jeu des soupapes

1 fois l'an

Nettoyer le système de refroidissement

Nettoyer les ailettes de refroidissement d'huile

Un entretien régulier améliorera la performance et prolongera la durée de vie de la généatrice. Consultez un détaillant autorisé au sujet de l'entretien.

AVIS Une fois par année, vous devez remplacer les bougies d'allumage et le filtre à air. Une nouvelle bougie d'allumage et un filtre à air propre permettent de s'assurer que le mélange combustible-air est ajusté en plus de contribuer au meilleur fonctionnement de votre moteur et d'augmenter sa durée de vie. Vérifiez également les conduites de carburant pour les fuites.

Contrôle des émissions

L'entretien, le remplacement ou la réparation des dispositifs et systèmes antipollution peuvent être effectués par un établissement de réparation de moteurs hors route ou par une personne qualifiée. Pour obtenir un entretien « sans frais » du dispositif antipollution, le travail doit être effectué par un détaillant autorisé par le fabricant. Voir la Garantie du dispositif antipollution.

La garantie de la généatrice ne couvre pas les éléments soumis à l'abus ou à la négligence de l'opérateur. Pour obtenir la pleine application de la garantie, il faut que l'opérateur maintienne le système conformément aux instructions du manuel d'utilisation du moteur.

Certains ajustements devront être faits périodiquement pour assurer un entretien adéquat de la génératrice.

Il faut effectuer toutes les opérations d'entretien et les réglages au moins une fois par saison. Suivez les instructions du Calendrier d'entretien ci-dessus.

L'entretien du générateur consiste à le garder propre et sec. Faire marcher et remisser l'appareil dans un environnement propre et sec où celui-ci ne sera pas exposé à trop de poussière, de saleté, d'humidité ou à des vapeurs corrosives. Les fentes de refroidissement par air du générateur ne doivent pas être bouchées par de la neige, des feuilles ou tout autre corps étranger. Afin de prévenir tout dommage à la générateur cause par la surchauffe, gardez les entrées et les sorties de refroidissement du boîtier propres et dégagées en tout temps.

Vérifiez souvent la propreté de l'appareil et nettoyez ce dernier lorsque de la poussière, des saletés, de l'huile, de l'humidité ou d'autres substances étrangères sont visibles sur sa surface extérieure. Inspectez l'entrée d'air et les ouvertures de sortie ainsi que la partie extérieure du boîtier pour vous assurer que la circulation de l'air n'est pas obstruée.

Nous NE RECOMMANDONS PAS d'utiliser un tuyau d'arrosage pour nettoyer le générateur. L'eau peut entrer dans le moteur et causer des problèmes.

AVIS Le traitement inadéquat de la génératrice peut l'endommager et réduire sa durée de vie utile.

• N'exposez PAS la généatrice à de l'humidité excessive, à la poussière, aux saletés ou aux vapeurs corrosives.
• N'insérez AUCUN objet dans les fentes de refroidissement.

Nettoyer la générateur comme suit:

1. Réglez l'interrupteur du système du tableau de commande à OFF.
2. Retirez le fusible de 15 A du tableau de commande.
3. Nettoyez la générateur lorsque désiré.
4. Utilisez un linge humide pour nettoyer les surfaces extérieures. Utilisez une brosse à soies douces pour déloger les accumulations de saletés, d'huile, etc. Utilisez un aspirateur pour ramasser les saletés et débris.
5. Utilisez une faible pression d'air (25 psi au maximum) pour souffler les saletés. Inspectez les fentes de refroidissement et les orifices de la généatrice. Ces ouvertures doivent demeurer propres et non obstruées.
6. Réinstallez le fusible de 15 A dans le tableau de commande.
7. Réglez l'interrupteur de système à AUTO.
8. Réinitialisez la minuterie de cycle d'exercice. Voir Réglage de la minuterie du cycle d'exercice.

L'entretien des batteries doit être exécuté ou surveillé par le personnel bien informé des batteries et des précautions exigées. Éloigner le personnel non autorisé des batteries.

AVERTISSEMENT Les bornes, les cosses ainsi que tous les accessoires reliés à la batterie contiennent du plomb et des composés de plomb - produits chimiques reconnus par l'État de la Californie comme causant des cancers et d'autres problèmes de reproduction. Nettoyez-vous les mains après la manipulation.

Entretien de la batterie

Si vous devez faire l'entretien de la batterie, procédez comme suit:

1. Réglez l'interrupteur de système de la génératrice sur OFF.
2. Retirez le fusible de 15 A du panneau électrique.
3. Entretenez et remplacez la batterie au besoin. Voir Batterie dans la section Considérations pour l'installation finale du manuel d'installation au sujet de la batterie spécifique requise.
4. À l'aide de la quincaillerie fournie, branchez le fil rouge de la batterie au terminal positif de la batterie (identifié par POSITIVE, POS ou (+)).
5. f de la batterie (identifié par NEGATIVE, NEG ou (-)).
6. Assurez-vous que la quincaillerie des terminaux positif et de retour de la batterie sont fixés solidement.
7. Installe le fusible de 15 A dans le panneau électrique.
8. Réglez l'interrupteur de système de la générateur sur AUTO.
9. Réinitialisez la minuterie du cycle d'exercice. Voir Réglage de la minuterie du cycle d'exercice.

NE POLLUEZ PAS. PRÉSERVEZ LES RESSOURCES. RETOURNZ LA BATTERIE USÉE À UN CENTRE DE COLLECTE SELECTION.

Rechargez la batterie

Si vous devez faire la charge de la batterie, procédez comme suit:

1. Réglez l'interrupteur de système de la génératrice sur OFF.
2. Retirez le fusible de 15 ampères du panneau électrique.
3. À l'aide de la quincaillerie fournie, débrancher le fil noir de la batterie au terminal négative de la batterie (identifié par NEGATIVE, NEG ou (-)).

Avertissement

Les batteries d'accumulateur produisent du gaz hydrogène explosif lorsqu'elles se rechargent. La plus petite étincelle enflammera l'hydrogène et provoquera une explosion. Le liquide d'électrolyte de l'accumulateur contient de l'acide et est extrêmement caustique.

Le contact avec le liquide de l'accumulateur provoquera de graves brûlures chimiques.

Toute batterie présente un risque de choc électrique et de courant de court-circuit évé.

• NE jetez PAS la batterie dans un feu. Recyclez la batterie.
• Ne laissez aucune flamme, étincelle, source de chaleur ou cigarette allumée pendant ou plusieurs minutes suivant la charge de l'accumulateur. N'ouvrez PAS ni N'endommagez la batterie.
• Portez des lunettes de sécurité ainsi qu'un tablier, des bottes et des gants en caoutchouc.
• Enlevez votre montre, vos bagues et tout autre objet de métal.
• Utilisez des outils avec des poignées isolées.

AVIS : L'omission de débrancher le cable négatif de la batterie entrainera une panne de l'équipement.

• NE tentez PAS d'utiliser une batterie d'appoint.
• La garantie sera annulée si des dommages à l'équipement sont entraînés par le non-respect de cette directive.
• Rechargez la batterie avec le chargeur de batterie à 2 ampères jusqu'à l'obtention de la tension de 12 volts. N'excédez PAS la recharge à 13.7 Volts.
• À l'aide de la_uncallerie fournie, branchez le fil noir de la batterie au terminal négative de la batterie (identifié par NEGATIVE, NEG ou (-)).
• Assurez-vous que la uncaillerie des terminaux positif et de retour de la batterie sont fixés solidement.
• Installez le fusible de 15 A dans le panneau électrique.

ATTENTION Avec l'interrupteur en position AUTO, le moteur peut se lancer et démarrer en tout temps sans avertissement.

• Pour éviter toute blessure potentielle qui pourrait en résulter d'un tel démarrage, réglez toujours l'interrupteur de système sur OFF.
• Enlevez le fusible de 15 Ampères, avant de travailler sur ou autour de la générateur ou du commutateur de transfert.
• Réglez l'interrupteur de système de la généatrice sur AUTO.
• Réinitialisez la minuterie du cycle d'exercice. Voir Réglage de la minuterie du cycle d'exercice.

AVERTISSEMENT Une étincelle involontaire peut causer un incendie et un choc électrique et entraîner la mort et des blessures graves.

Lorsque vous régler ou réparer votre génératrice

• Débranche toujours le câble de bougie et placez-le de façon à ce qu'il ne soit pas en contact avec la bougie.

LORS de TESTS d'allumage du moteur

Utilisez un vérificateur de bougies d'allumage approuvé. - NE VÉRIFIÉZ PAS l'allumage lorsque la bougie d'allumage est enlevée.

Lorsque l'entretien du moteur est terminé, replacez le fusible de 15 ampères dans le tableau de commande puis réinitialisez la minuterie du cycle d'exercice. Voir Réglage de la minuterie du cycle d'exercice.

L'huile moteur

Le système est rempli avec de l'huile synthétique (API SJ/CF 5W-30). Cela permet au système de fonctionner dans une plage élargie de températures et de conditions climatiques.

Nous recommandons l'utilisation des huiles certifiées par garantie Briggs & Stratton pour obtenir une meilleure performance. Les autres huiles détergentes de haute qualité sont acceptables si elles ont les cotes pour service SF, SG, SH, SJ ou plus. N'utilisez PAS d'additifs spéciaux.

Les températures extérieures déterminent la viscosité de l'huile requise pour le moteur. Utilisez le tableau pour déterminer la meilleure viscosité pour la gamme de températures extérieures attendues.

AVIS : L'huile synthétique respectant la marque d'homologation ILSAC GF-2, API et portant le symbole d'entretien API avec la mention « SJ/CF (économie d'énergie) » ou plus, est une huile acceptable pour toutes les températures. L'utilisation d'huile synthétique ne modifie pas les intervalles de changement d'huile.

• Sous 0°C (40° F), l'utilisation d'une huile SAE 30 entraîne un démarrage difficile. Au-dessus de 0°C ( F), l'utilisation d'une huile 10W30 peut entraîner une consommation d'huile plus élevée. Vérifiez régulièrement le niveau d'huile.

Vérification/ajout d'huile à moteur

1. Retirez le toit et le séparateur.
2. Nettoyez le périmètre du goulot de remplissage d'huile de toutes saletés.
3. Retirez la jauge et essuyez-la avec un chiffon propre.
4. Insérez la jauge d'huile dans l'orifice de remplissage d'huile.
5. Enlevez la jauge et vérifiez le niveau d'huile. Vérifiez si l'huile atteint le repère maximum (« Full ») de la jauge d'huile.

1. Au besoin, versez lentement l'huile synthétique dans l'orifice de remplissage. NE remplissez PAS en excès. Après avoir ajouté l'huile, attendez une minute, puis révérifiez le niveau d'huile.

AVIS Un excès d'huile peut empêcher le moteur de démarrer ou rendre le démarrage difficile.

• NE remplissez PAS en excès.
• Si l'huile dépasse le repère maximum (« FULL ») sur la jauge d'huile, vidangez l'huile pour abaiser le niveau jusqu'àu repère maximum de la jauge.
• Remettez la jauge en place et serrez-la.
• Replacez le toit et le séparateur.

Changement d'huile à moteur et de filtre

Retirez les deux vis de chaque couvercle d'accès en plastique, puis enlevez les couvercles d'accès des deux côtés de l'enceinte de la génératrice.

Changement d'huile à moteur

ATTENTION Évitez tout contact cutané prolongé ou répété avec l'huile moteur usagée.

• Il a été démontré que l'huile moteur usagée risque de provoquer un cancer de la peau chez certains animaux de laboratoire.
• Rincez consciencieusement les zones exposées avec de l'eau et du savon.

GARDEZ HOS DE PORTÉE DES ENFANTS. NE POLLUEZ PAS. CONSERVEZ LE SURPLUS. RAPPORTEZ L'HUIL USAGÉE AUX CENTRES DE RECYCLAGE.

1. Réglez l'interrupteur de système du tableau de commande à OFF.
2. Retirez le fusible de 15 A du panneau de commande.
3. Placez le boyau de vidange d'huile dans un récipient approuvé.
4. Retirez le raccord en laiton de l'extrémité du boyau.

Changez l'huile lorsque le moteur est encore chaud, comme décrit dans le manuel d'utilisation du moteur.

1. Une fois l'huile vidangée, replacez le raccord en laiton sur le boyau.
2. Ajoutez l'huile. Voir ci-dessous.

Changement du filtre à huile

1. Placez un contenant approuvé sous le filtre huile.
2. Enlevez le filtre à huile et jetez-le de façon appropriée.
3. Avant l'installation du nouveau filtre à huile, lubrifiez légèrement le joint d'étanchéité du filtre à huile avec de l'huile fraîche et propre.
4. Installez le filtre à huile à la main jusqu'à ce que le joint d'étanchéité touche l'adaptateur de filtre à huile, puis serrez le filtre à huile de 1/2 à 3/4 de tour.
5. Ajoutez de l'huile tel que décrit dans Vérification/ajout d'huile à moteur.
6. Retirez le contenant sous le filtre à huile et nettoyez tout déversement d'huile.
7. Démarrez et faites fonctionner le moteur. Vérifiez s'il y a des fuites d'huile pendant que le moteur se réchauffe.
8. Arrêtez le moteur, attendez que l'huile se régler et vérifiez le niveau d'huile et ajoutez de l'huile au besoin tel que décrit dans.

AVIS Toute tentative de démarrer le moteur avant qu'il ait été rempli avec l'huile recommandée entraînera une panne de l'équipement.

• NE tentez PAS de démarrer le moteur sans qu'il n'ait été rempli correctement avec l'huile recommandée. Cela risquerait d'entraîner un bris de moteur.
• La garantie sera annulée si des dommages à l'équipement sont entrainés par le manquement à se conformer à cette directive.

Votre moteur ne fonctionnera pas correctement et pourrait s'endommager si vous le faites fonctionner avec un filtre à air sale. Si vous utilisez la générateur dans des endroits très sales ou poussiéreux, nettoyez-le ou remplacez-le plus souvent.

Pour faire l'entretien du filtre à air, procédez comme suit:

1. Dévissez les boutons et retirez le couvercle. Retirez le filtre à air en bougeant son extrémité vers le haut et vers l'extérieur.
2. Pour dégager les débris, frappez doucement le filtre à air sur une surface dure. Si le filtre à air est excessivement sale, remplacez-le par un nouveau filtre à air.
3. Installez un filtre à air propre (neuf) à l'intérieur de la base et poussez-le jusqu'à ce qu'il se mette en place. Voir Spécifications.
4. Remplacez le couvercle et serrez les boulons.

Le remplacement des bougies d'allumage facilite le démarrage du moteur et améliore son fonctionnement.

1. Nettoyez la surface autour de la bougie d'allumage.
2. Enlevez la bougie d'allumage et examinez-la.
3. Vérifiez l'écartement des electrodes à l'aide d'une jauge d'épaisseur et ajustez l'écartement des electrodes selon les specifications recommendées au besoin (voir Spécifications).
4. Si les electrodes sont piquées, brûlées ou que la porcelaine est craquée, changez la bougie. Voir Spécifications.
5. Utilisez la bougie d'allumage de remplacement à 180 po / lb (20 Nm).

Installez la bougie d'allumage et serrez-la solidement

Avec le temps, les débris peuvent s'accumuler dans les ailettes de refroidissement du cylindre et ne peuvent être repérés que par un désassemblage partiel du moteur. Une circulation d'air sans obstruction est essentielle au bon fonctionnement de la générateur. Nous vous recommandons donc de demander à un distributeur de service qualifié de nettoyer le système de refroidissement aux intervalles recommandés (voir Calendrier d'entretien au début de la section Entretien). Il est aussi important de garder la partie supérieure du moteur libre de débris.

Assurez-vous que les ailettes de refroidissement d'huile sont libres de saletés et de poussière. Voir aussi la section Nettoyage.

Vérification du jeu des soupapes

La vérification et le réglage réguliers du jeu des soupapes améliorent la performance et prolongent la durée de vie du moteur. Cette procédure ne peut être effectuée sans un désassemblage partiel du moteur et le recours à des outils spéciaux. Nous vous recommandons donc de demander à un distributeur de service autorisé de vérifier et de régler le jeu des soupapes aux intervalles recommandés (voir Calendrier d'entretien au début de la section Entretien).

Communications avec le fabricant

Si vous devez communiquer avec le service technique de la société GE pour l'entretien ou la réparation de cette unité, ayez en main les renseignements suivants:

1. Notez le numéro de modèle ainsi que le numéro de série de l'unité qui sont indiqués sur l'étiquette apposée sur l'unité. Voir Commandes au sujet de l'emplacement de l'étiq
2. r que plusieurs types de moteurs sont décrits dans le manuel d'utilisation. Il se peut donc que votre moteur diffère de celui illustré.

Rangement

La génératrice résidentielle est conçue pour produire une alimentation de secours à long terme. Ainsi, vous n'avez nul besoin de prendre des mesures relatives à l'entreposage. Toutefois, s'il devient nécessaire de désactiver le système durant une période prolongée, appelez le service technique au 888 575-8226, entre 8 h et 17 h HNC, pour obtenir des recommandations spécifiques. Veuillez consulter le manuel d'utilisation du moteur pour de plus amples renseignements.

Dépannage

Problème	Cause	Solution
Le moteur fonctionne, mais il n'y a aucune sortie de C.A.	1. Disjoncteur ouvert ou défectueux.	1. Réarmez ou remplacez le disjoncteur.
	2. Défaillance dans la généatrice.	2. Contactez le centre d'entretien.
	3. Raccords du câblage mal effectuels ou commutateur de transfert défectueux.	3. Vérifiez et répandre ou Contactez le centre d'entretien.
Le moteur tourne bien sans charge mais connait des ratés lorsque les charges sont branchées.	1. Court-circuit dans une des charges branchées.	1. Débranchez la charge électrique ayant un court-circuit.
	2. Surcharge de la généatrice.	2. Débranchez la charge électrique.
	3. Court-circuit sur un circuit de la généatrice.	3. Contactez le centre d'entretien
	4. La pression de combustible est incorrecte.	4. Consultez la section Système de combustible gazeux du guide d'installation.
Le moteur ne démarre pas, ou il démarre et a des ratés.	1. Fusible de 15 Ampères manuant ou grillé.	1. Installé un fusible (neuf) de 15 A.
	2. Panne de combustible.	2. Ouvrez l'alles) vanne(s) de combustible; vérifie le réservoir de gaz propane.
	3. Batterie défectueuse.	3. Remplacez la batterie.
	4. Filtre à air obstrué.	4. Nettoyer ou remplaner le filtre à air.
Le moteur s'accrite lorsu'il est en marche.	1. Panne de combustible.	1. Vérifiez les vannes de combustible; réalisés le réservoir de gaz propane.
	2. L'affichage numérique du tableau de commande indique un code de défaillance	2. Référez-vous à Système de détention des pannes.
Perte de puissance sur les circuits.	1. Disjoncteur ouvert sur la généatrice.	1. Réarmez le disjoncteur.
	2. Problèmes de commutateur de transfert.	2. Voir le manuel du commutateur de transfert
L'unité n'exercera pas par semaine.	1. Commutateur de système pas sur l'AUTO.	1. Le commutateur fixe de système à l'AUTO.
	2. Exercer le minuteur pas série.	2. Le minuteur fixe d'exercice.
	3. Batterie défectueuse.	3. Remplacez la batterie.
	4. Fusible de 15 Ampères manuant ou grillé.	4. Installé un fusible (neuf) de 15 A. Voir Tableau de commande de système.
Vibration excessive	1. Perdre le fermoire mécanique.	1. Vérifiez et répandre ou contactez le centre d'entretien.
L'odeur de carburant	1. Alimenter la fuite.	1. Eteindre de la soupape de carburant d'accrite manuelle. Contactez le centre d'entretien.
Le pouvoir d'utilité returne, l'unité n'accêtepas	1. Les fusibles soufflés dans le commutateur de transfert.	1. Installé un fusible (neuf).
	2. 5 exécution minimum minutieuse n'est pas tombée.	2. Attende 5 minutes.
	3. Le cable de connexion pauvres ou des contrôleurs défectueux.	3. Vérifiez et répandre ou contactez le centre d'entretien.

Vos droits et obligations relatifs à la garantie

Le California Air Resources Board, l'U. S. EPA et Briggs & Stratton (B&S) sont heureux de vous expliquer la garantie couvrant le dispositif antipollution de votre moteur ou de votre équipement, de l'année 2008 ou plus récent. En Californie, les nouveaux petits moteurs hors route doivent être conçus, construits et équipés de façon à respecter les normes anti-smog rigoureuses de l'état. B&S doit garantir le dispositif antipollution de votre moteur ou de votre équipement pour les périodes indiquées ci-dessous, à condition qu'il n'y ait pas eu d'abus, de négligence, de mauvais entretien sur le petit moteur hors route.

Votre dispositif antipollution peut comprendre des pièces comme le carburateur ou le système d’injection de combustible, le réservoir d’essence, le système d’allumage et le convertisseur catalytique. Il peut aussi y avoir des tuyaux, des courroies, des connecteurs, des capteurs et d’autres dispositifs reliés aux émissions. Dans le cas d’un défaut couvert par la garantie, B&S réparera votre moteur ou votre équipement sans frais, et ce, incluant le diagnostic, les pièces et la main-d’œuvre.

Couverture de garantie du fabricant : Rien à corriger dans ce passage.

Les petits moteurs hors route sont garantis pour une période de quatre ans. Si une pièce reliée au dispositif antipollution de votre moteur ou de votre équipement est défectueuse, B&S la réparera ou la remplacera.

Responsabilités du propriétaire relativement à la garantie :

• En tant que propriétaire du petit moteur ou de l'équipement, vous êtes responsable de l'exécution de l'entretien requis indiqué dans le manuel d'utilisation. B&S recommande de conserver tous les reçus relatifs à l'entretien de votre moteur ou de votre équipement; toutefois, B&S ne peut refuser d'honorer la garantie uniquement parce que vous êtes dans l'impossibilité de produire les reçus ou que vous n'avez pas effectué toutes les étapes de l'entretien prévu.
• Néanmoins, vous devez savoir, en tant que propriétaire du moteur ou de l'équipement, que B&S peut renier la garantie si vous moteur ou votre équipement ou, encore, une pièce détachée en raison d'abus, de négligence, d'entretien inadéquat ou de modifications non approuvées.
• Dès qu’un problème survient, vous avez la responsabilité de faire examiner votre moteur ou votre équipement dans un centre de distribution B&S, un centre de service ou une autre entité équivalente, selon le cas. Les réparations couvertes par la garantie doivent être effectuées dans un délai raisonnable, n’excédant pas 30 jours. Si vous avez des questions au sujet de vos droits et responsabilités reliés à la garantie, veuillez communiquer avec B&S au [phone].

Dispositions de la garantie contre les défauts du dispositif antipollution de briggs & stratton

Les dispositions qui suivent sont spécifiques à la couverture de garantie contre les défauts du dispositif antipollution. Elle est un ajustement à la garantie sur les moteurs de B&S pour les moteurs non régulés, figurant dans le manuel d'utilisation.

1. Pièces garanties

La couverture de cette garantie n'englobe que les pièces énumérées ci-dessous (pièces du dispositif antipollution) dans la mesure où ces pièces étaient réalisées sur le moteur au moment de l'achat.

a. Système de contrôle d'alimentation en carburant

• Dispositif d'enrichissement pour démarrage à froid (étrangleur à glissement) Carburateur et pièces internes
• Pompe à carburant
• Conduit d'essence, raccords de conduit d'essence, brides de serrage
• Réservoir d'essence, bouchon et attache
• Absorbeur de vapeurs d'essence

b. Circuit d'entrée d'air

Filtre d'air - Collecteur d'admission Ligne de purge et d'évacuation

c. Système d'allumage

Bougie(s) d'allumage - Système d'allumage à magnéto

d. Système de catalyseur

Catalytic converter - Collecteur d'échappement - Système d'injection d'air ou soupape d'impulsion

e. Éléments divers utilisés dans les systèmes précédemment mentionnés

• Soupapes et interrupteurs de dépression, de température, de position, à délai critique
• Connecteurs et dispositifs

2. Durée de la couverture

Pour une période de quatre ans à compter de la date d'achat originale, B&S garantit à l'acheteur initial et à tous les acheteurs suivants que le moteur a été conçu, construit et équipé de façon à respecter toutes les normes en vigueur adoptées par l'Air Resources Board; qu'il est libre de tout défaut de matériel et de main-d'œuvre qui pourrait entraîner la défectuosité d'une pièce garantie; et, qu'il est identique d'un point de vue matériel au moteur décrit dans la demande d'homologation du fabricant. La période de garantie débute à la date d'achat du moteur par le premier acheteur.

La garantie des pièces reliées au dispositif antipollution est la suivante :

• Toute pièce garantie dont le remplacement ne fait pas partie de l'entretien requis dans le manuel d'utilisation doit être garantie pour la période de garantie indiquée ci-dessus. Si une telle pièce s'avère défectueuse au cours de la période de la couverture de garantie, B&S devra la réparer ou la remplacer sans frais pour le propriétaire. Toute pièce réparée ou remplacé
• Toute pièce garantie qui fait partie de l'entretien uniquement pour une inspection régulière dans le manuel d'utilisation est garantie pour la période de garantie indiquée ci-dessus. Toute pièce réparée ou rem
• Toute pièce garantie dont le remplacement fait partie de l'entretien requis dans le manuel d'utilisation est garantie pour la période de temps avant le premier point de remplacement prévu pour cette pièce. Si une telle pièce s'avère défectueuse avant son remplacement prévu, B&S devra la réparer ou la remplacer sans frais pour le propriétaire. Tout pièce réparée ou remplacée en vertu de la garantie sera garantie pour la durée restante de la période avant le premier point de remplacement prévu pour la pièce.
• Les pièces ajoutées ou modifiées ne faisant pas partie d'une exemption par l'Air Resources Board ne doivent pas être utilisées. L'utilisation de pièces ajoutées ou modifiées par le propriétaire qui ne font pas partie d'une exemption pourrait entraîner le refus d'une réclamation au titre de la garantie. Le fabricant n'a pas la responsabilité de garantir les défectuosités des pièces garanties causées par l'utilisation de pièces ajoutées ou modifiées qui ne font pas partie d'une exemption.

3. Couverture indirecte

La couverture englobe toute défectuosité de l'un des composants du moteur causée à la suite d'une défectuosité d'une des pièces reliées au dispositif antipollution garanties.

4. Réclamations et exclusions de couverture

Les réclamations au titre de la garantie doivent être représentées conformément aux dispositions de la politique de garantie du moteur de B&S. La couverture de garantie n'englobe pas les défectuosités des pièces reliées au dispositif antipollution qui ne sont pas des pièces originales de B&S ni les défectuosités de pièces reliées à un abus, de la négligence ou un entretien inapproprié tel que détaillé dans la politique de garantie du moteur de B&S. B&S n'est pas responsable de couvrir les défectuosités des pièces reliées au dispositif antipollution causées par l'utilisation de pièces ajoutées ou modifiées.

Recherche la période de durabilité des émissions et l'indice de pollution atmosphérique sur l'étiquette d'émissions du moteur

Les renseignements concernant la période de durabilité des émissions et l'indice de pollution atmosphérique doivent être fournis avec les moteurs qui répondent aux normes relatives aux émissions de la California Air Resources Board (CARB). Briggs & Stratton doit fournir ces renseignements aux consommateurs sur des étiquettes d'émissions. L'étiquette des émissions du moteur fournit des renseignements sur la certification.

La période de durabilité des émissions décrit le nombre d'heures pendant lesquelles le moteur peut fonctionner en respectant les normes relatives aux émissions, en supposant que l'entretien est effectué conformément aux directives de fonctionnement et d'entretien. Les catégories utilisées sont les suivantes :

Modéré : Le moteur peut fonctionner pendant 125 heures tout en respectant la norme relative aux émissions.

Intermédiaire : Le moteur peut fonctionner pendant 250 heures tout en respectant la norme relative aux émissions.

Prolongé : Le moteur peut fonctionner pendant 500 heures tout en respectant la norme relative aux émissions.

Par exemple, l'utilisation d'une tondeuse poussée est d'environ 20 à 25 heures par an. Par conséquent, la période de durabilité des émissions d'un moteur de catégorie intermédiaire équivaut à une période de 10 à 12 ans.

Les moteurs Briggs & Stratton respectent les normes relatives aux émissions de phase 2 de l'USEPA (United States Environmental Protection Agency). Dans le cas des moteurs homologues phase 2, la période de conformité des émissions indiquée sur l'étiquette de conformité des émissions indique le nombre d'heures de fonctionnement pendant lesquelles le moteur a démontré qu'il respectait les exigences fédérales en matière d'émissions.

Pour les moteurs de cylindrée inférieure à 225 cc:

Catégorie C = 125 heures

Catégorie B = 250 heures

Catégorie A = 500 heures.

Pour les moteurs de cylindrée égale ou supérieure à 225 cc:

Catégorie C = 250 heures

Catégorie B = 500 heures

Catégorie A = 1000 heures.

Garantie limitée

Briggs & Stratton Power Products Group, LLC réparera ou remplacera, sans frais, toutes pièces d'équipement défectueuses comportant un vice de matériel ou un défaut de fabrication ou les deux. Les frais de déplacement sont remboursés tel que spécifique dans le document Directives reliées à la garantie de Briggs & Stratton, aux détaillants autorisés Briggs & Stratton pour les travaux de réparation applicables couvertes par la garantie. La présente garantie sera en vigueur aux conditions et durant les périodes stipulées ci-dessous. Pour obtenir des services en vertu de la garantie, veuillez consulter notre Outil de recherche d'un Service après-vente agréé au BRIGGSandSTRATTON. COM, afin de trouver un distributeur de service après-vente agréé dans votre région.

IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE. LES GARANTIES IMPLICITES, INCLUANT CELLES DE QUALITÉ

MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN DE LA DATE D'ACHAT OU ENCORE JUSQU'A LA LIMITE PERMISE PAR LA LOI. Toute GARANTIE IMPLICITE EST EXCLUE. LA RESPONSABILITÉ POUR DOMMAGES ACCESSOIRES OU INDIRECTS EST EXCLUE DANS LA MESURE Où UNE TELLE EXCLUSION EST PERMISE PAR LA LOI. Certains états/provinces ou pays n'autorisent aucune restriction sur la durée d'une garantie implicite, et certains états/provinces ou pays n'autorisent pas l'exclusion ou la limitation des dommages consécutifs ou indirects. Par conséquent, les restrictions et exclusions décrites ci-dessus pourraient ne pas s'avérer dans votre cas. La présente garantie vous accorde des droits légaux spécifiques et vous pourriez également en avoir d'autres, qui peuvent varier d'un état ou d'une province à l'autre et d'un pays à l'autre.

Période de garantie

Usage par un consommateur 1 4 ans ou 1600 heures, le premier des deux prévalant

Usage à des fins commerciales Aucune

Usage à des fins de location 3 Aucune

Pouvoir primordial Aucune

La période de garantie débute à la date d'achat par le premier acheteur au détail ou par le premier utilisateur commercial final, et se prolonge pour la durée stipulée dans le tableau ci-dessus.

1 "Usage par un consommateur" signifie utilisation domestique personnelle dans une résidence, par l'acheteur au détail. 2 "Usage à des fins commerciales" signifie toute autre utilisation, y compris à des fins commerciales, générant de revenus ou de location. Aux fins de la présente garantie, dès qu'un équipement a été utilisé commercialement . 3 "Usage à des fins de location" signifie toute utilisation de ce produit pour une application de location d'une installation-temporaire ou semi-permanente. Aux fins de la présente garantie, dès qu'un équipement a été utilisé des fins de

location une fois, il est par la suite considéré comme étant d'usage à des fins commerciales ou de location.

Pour les buts de cette garantie, le "Pouvoir primordial" est défini où le générateur est une source de pouvoir où aucun pouvoir électrique est disponible de la GRILLE DE POUVOIR D'UTILITE. Si aucun pouvoir d'UTILITE est disponible, le générateur est considéré la source d'alimentation primordiale.

POUR EXERCER LA GARANTIE SUR TOUT PRODUIT FABRIQUE PAR BRIGGS & STRATTON, IL N'EST PAS NÉCESSAIRE DE L'ENREGISTRER. CONSERVEZ LE REÇU COMME PREUVE D'ACHAT. SI, LORS D'UNE RÉCLAMATION DE GARANTIE, VOUS NE POUVEZ PROUVER LA DATE INITIALE DE L'ACHAT, NOUS UTILISERONS LA DATE DE FABRICATION DU PRODUIT COMME DATE DE RÉFÉRENCE POUR DÉTERMINER LA PÉRIODE DE GARANTIE.

Les modalités de la garantie se poursuivent à la page suivante.

Nous acceptons de faire effectuer les réparations couvertes par la garantie et tenons à nous excuser pour tout inconvénient subi. Tout agent d'un service après-vente agréé peut exécuter les réparations couvertes par la garantie. La plupart des réparations couvertes par la garantie sont traitées automatiquement ; cependant, il arrive parfois que les demandes de service en vertu de la garantie soient non fondées. Par exemple, la garantie ne couvre pas les dommages causés à l'équipement par une utilisation abusive, par un manque d'entretien périodique, durant l'expédition, la manutention ou l'entreposage, ou en raison d'une installation inadéquate. De même, la garantie sera annulée si la date de fabrication ou le numéro de série apposé à l'équipement a été enlevé ou si l'équipement a été changé ou modifié. Durant la période de garantie, le distributeur de service après-vente agréé réparera ou remplacera, à son gré, toute pièce qui, après examen, est trouvée défectueuse à la suite d'une utilisation et d'un entretien normaux. La présente garantie ne couvre pas les réparations et les équipements suivants :

• Usure normale: Comme tout autre dispositif mécanique et moteurs, les groupes électrogènes d'extérieur nécessitent l'entretien périodique de certaines pièces pour fonctionner correctement. La présente garantie ne couvre pas les frais de réparation des pièces ou des équipements dont la durée de vie utile a été dépassée à la suite d'une utilisation normale.
• Installation et entretien: La présente garantie ne couvre pas les équipements ou les pièces qui ont fait l'objet d'une installation ou de modifications et de changements inadéquats ou non autorisés, d'une mauvaise utilisation, de négligence, d'un accident, d'une surcharge, d'emballage
• Exclusions supplémentaires: La présente garantie exclut batterie de démarriage, les pièces accessoires, les pièces qui s'usent telles que les jauges d'huile, les joints toriques, les filtres, les fusibles et les bougies, etc., ou tout dommage ou tout mauvais fonctionnement résultat d'un accident, d'une utilisation abusive, de modifications, de changements ou d'un entretien inadéquat du système, du gel ou d'une déterioration chimique. Cette garantie exclut toute défaillance due à une catastrophe naturelle ou à toute autre force majeure hors du contrôle du fabricant. Est aussi exclu tout équipement usé, remis à neuf ou de démonstration, tout équipement utilisé pour l'alimentation principale en remplacement de l'alimentation de service, équipement utilisé dans des applications mobiles ou de location, et tout équipement utilisé pour l'alimentation d'appareils de maintainen des fonctions vitales.

Le boîtier est garanti contre la rouille et la corrosion de surface pendant la première année de la période de garantie.

La rouille et la corrosion de surface sont définies comme étant toute rouille ou corrosion qui a pénétré la peinture mais qui n'a pas pénétré la sous-structure de métal.

Le boîtier est garanti contre la rouille pénétrante pendant les trois premières années de la période de garantie.

La rouille pénétrante est définie comme étant toute rouille et corrosion qui a complètement pénétré la peinture et la substructure de métal.

Le boîtier n'est pas garanti contre la rouille et la corrosion de surface ou la rouille pénétrante complète pouvant découler d'une mauvaise installation, de dommages aux surfaces peintes qui compromettent les propriétés de prévention de la corrosion de la peinture ou si l'unité est installée dans des environnements qui exposent la générateur à des niveaux élevés d'agents corrosifs.

Modalités de la garantie en vigueur dès le 1er octobre 2010 - remplace toute garantie non datee et toute garantie dont la date est anterieure au 1er octobre 2010.313771F, Rev.-,10 septembre 2010

Caractéristiques du produit

Caractéristiques de la génératrice

11,000 wattCharge nominale maximum* à 25°C (77°F) - PL: à 240 VoltsTension nominale C.A. PhaseFréquence nominalePlage d'utilisation normaleNiveau de bruit en sortiePoids du système à l'expédition* Le débit de gaz naturel dépend du combustible spécifique, mais la dépréciation typique se situe entre 10 et 20% du débit du gaz de petrole liquifié.		13,000 wattCharge nominale maximum* à 25°C (77°F) - PL: à 240 VoltsTension nominale C.A. PhaseFréquence nominalePlage d'utilisation normaleNiveau de bruit en sortiePoids du système à l'expédition	54.17 Ampères
			240 VoltsMonophasé
			60 Hz
			-28.8°C (-20°F) to 40°C (104°F)
			72.5 dB(A) at 7 m (23 ft.) à pleine charge
			241 kg (530 lb)
			*Le débit de gaz naturel dépend du combustible spécifique, mais la dépréciation typique se situe entre 10 et 20% du débit du gaz de petrole liquifié.

Spécifications du moteur

Cylindrée Capacité d'huile	49,42 ci (810 cm3) 64 oz (1,9 l)	Cylindrée Capacité d'huile	49,42 ci (810 cm3) 64 oz (1,9 l)
Spécifications de réglage Écartement des électrodes Entrefer bobine	0,020 in (0,51 mm) 0,008 - 0,012 in (0,20 - 0,30 mm)	Spécifications de réglage Écartement des électrodes Entrefer bobine	0,020 in (0,51 mm) 0,008 - 0,012 in (0,20 - 0,30 mm)
Jeu de soupape d'admission	0,004 - 0,006 in (0,10 - 0,15 mm)	Jeu de soupape d'admission	0,004 - 0,006 in (0,10 - 0,15 mm)
Jeu de soupape d'échéppement	0,009 - 0,011 in (0,23 - 0,28 mm)	Jeu de soupape d'échéppement	0,009 - 0,011 in (0,23 - 0,28 mm)

Pièces d'entretien courantes

Filtre à air ovale	798748	Filtre à air ovale	798748
Huile - synthétiques	100074	Huile - synthétiques	100074
Filtre à huile	492932	Filtre à huile	492932
Bougie à résistance	692051	Bougie à résistance	692051
Bougie en platine longue durée	5066	Bougie en platine longue durée	5066
