Type de produit	Socle de surélévation pour laveuse ou sécheuse
Marque	FRIGIDAIRE
Modèle	CFPWD15A
Hauteur	38 cm (15 po)
Capacité de charge maximale (tiroir)	29,5 kg (65 lb)
Compatibilité	Laveuse ou sécheuse (modèles compatibles non listés)
Matériau	Non spécifié
Alimentation électrique	Aucune (socle passif)
Fonctions principales	Surélévation de la machine, mise à niveau, support de montage
Fixation	Supports avant et arrière avec vis (incluses)
Pieds réglables	Oui, avec contre-écrous
Outils nécessaires	Clé à molette, clé polygonale 9/16 po ou 14 mm, niveau de charpentier
Sécurité	Ne pas superposer une sécheuse sur une laveuse déjà installée sur un socle ; utiliser une aide pour soulever
Garantie	1 an sur les pièces mécaniques (vice de fabrication)
Pièces détachées	Disponibles chez le fournisseur
Réparabilité	Pièces mécaniques remplaçables sous garantie

FOIRE AUX QUESTIONS - CFPWD15A FRIGIDAIRE

Quelle est la hauteur du socle CFPWD15A ?

Le socle a une hauteur de 38 cm (15 po).

Puis-je installer une sécheuse sur une laveuse déjà placée sur le socle ?

Non, il est interdit de superposer une sécheuse sur une laveuse déjà installée sur un socle. Cela pourrait causer des blessures ou des dommages.

Comment mettre le socle à niveau ?

Placez le socle à son emplacement, puis ajustez chaque pied de mise à niveau jusqu'à ce qu'il soit stable et de niveau d'avant en arrière et de côté à côté. Verrouillez chaque contre-écrou.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé à molette, d'une clé polygonale de 9/16 po ou 14 mm, et d'un niveau de charpentier.

Comment fixer les supports de montage arrière ?

Les supports arrière ont des languettes marquées A et B. Reportez-vous au tableau pour déterminer la disposition selon votre appareil (laveuse ou sécheuse) et le style de panneau. Fixez chaque support avec 2 vis dans les trous alignés.

Quelle est la capacité de charge du tiroir du socle ?

Le poids total dans le tiroir fermé ou combiné dans et sur le tiroir ouvert ne doit pas dépasser 29,5 kg (65 lb).

Que faire si les trous de montage de l'appareil ne s'alignent pas avec les supports ?

Vérifiez que les pieds sont complètement vissés et que les contre-écrous sont retirés si l'appareil a des pieds en métal. Sinon, les trous ne s'aligneront pas.

Puis-je utiliser le tiroir distributeur de détergent pour soulever la laveuse ?

Non, ne jamais utiliser le tiroir distributeur ouvert ou sa cavité comme point d'appui pour incliner ou soulever la laveuse. Cela pourrait gravement l'endommager.

Quelle est la durée de garantie du socle ?

La garantie est d'un an sur les pièces mécaniques, à compter de la date d'achat, pour une utilisation familiale privée.

Où puis-je obtenir des pièces de rechange ?

Les pièces relatives à la garantie sont disponibles chez le fournisseur où le socle a été acheté. Consultez le guide d'utilisation de la laveuse ou sécheuse pour les contacts.

MODE D'EMPLOI CFPWD15A FRIGIDAIRE

Instructions d'installation

Socle de 38 cm (15 po)

A 2 supports avant. B 2 supports arrière.

A 2 supports avant. B 2 supports arrière.

Le poids total DANS un tiroir fermé ou une com

combination du poids DANS et SUR le tiroir ouvert ne doit pas excéder 29,5 kg (65 lb).

Important

Clé universelle optionnelle (en vente chez le détaillant)

Clé universelle optionnelle (disponible chez votre distributeur local)

OR OU O

Llaveajustable

Adjustable wrench

Cle à molette

Llaveajustable

OR OU O

Clé polygonale de 9/16 po ou de 14 mm

Niveau de charpentier

Niveau de charpentier

• Ne pas débrancher l'appareil de sa source d'alimentation en électricité avant de le superposer peut causer des blessures, voir la mort.
• Une installation inappropriée du système de ventilation de la séchuse peut causer des blessures ou des dommages matériels.
• Pour éviter les blessures au dos ou d'autres types de blessures, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse ou la séchuse.
• Ne superposez pas une séchuse sur une laveuse déjà installée sur un socle.

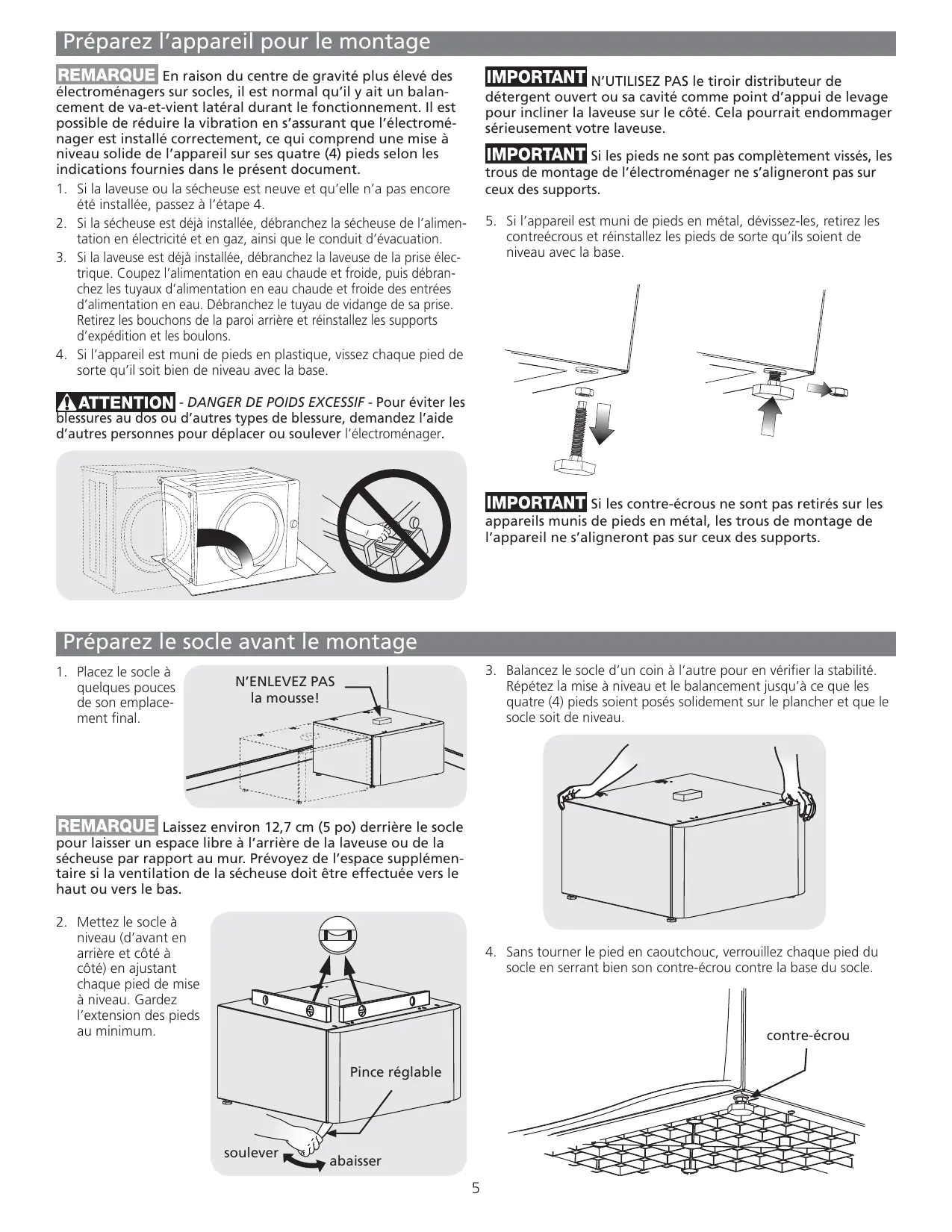

Préparez l'appareil pour le montage

REMARQUE En raison du centre de gravité plus élevé des électroménagers sur socles, il est normal qu'il y ait un balancement de va-et-vient latéral durant le fonctionnement. Il est possible de réduire la vibration en s'assurant que l'électroménager est installé correctement, ce qui comprend une mise à niveau solide de l'appareil sur ses quatre (4) pieds selon les indications fournies dans le présent document.

1. Si la laveuse ou la séchuse est neuve et qu'elle n'a pas encore été installée, passez à l'étape 4.
2. Si la séchuse est déjà installée, débranche la séchuse de l'alimentation en électricité et en gaz, ainsi que le conduit d'évacuation.
3. Si la laveuse est déjà installée, débranchez la laveuse de la prise électrique. Coupez l'alimentation en eau chaude et froide, puis débranchez les tuyaux d'alimentation en eau chaude et froide des entrées d'alimentation en eau. Débranchez le tuyau de vidange de sa prise. Retirez les bouchons de la paroi arrêtée et réinstallez les supports d'expédition et les boulons.
4. Si l'appareil est muni de pieds en plastique, vissez chaque pied de sorte qu'il soit bien de niveau avec la base.

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever l'électroménager.

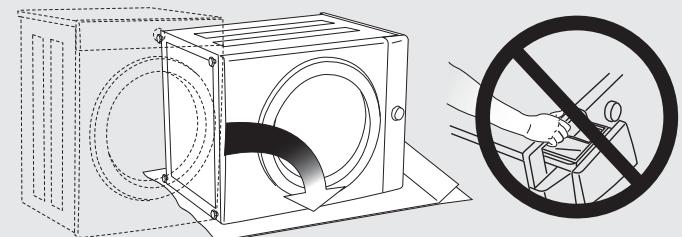

IMPORTANT N'UTILISEZ PAS le tiroir distributeur de détergent ouvert ou sa cavité comme point d'appui de levage pour incliner la laveuse sur le côté. Cela pourrait endommager sérieusement votre laveuse.

IMPORTANT Si les pieds ne sont pas complètement visés, les trous de montage de l'électroménager ne s'aligneront pas sur leurs supports.

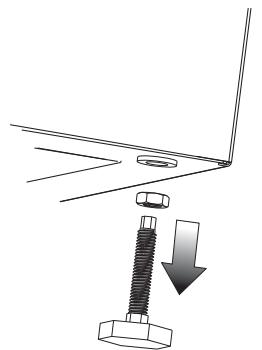

1. Si l'appareil est muni de pieds en métal, dévissez-les, retirez les contre-écrous et réinstallez les pieds de sorte qu'ils soient de niveau avec la base.

IMPORTANT Si les contre-écrous ne sont pas retirés sur les appareils munis de pieds en métal, les trous de montage de l'appareil ne s'aligneront pas sur ceux des supports.

Préparez le socle avant le montage

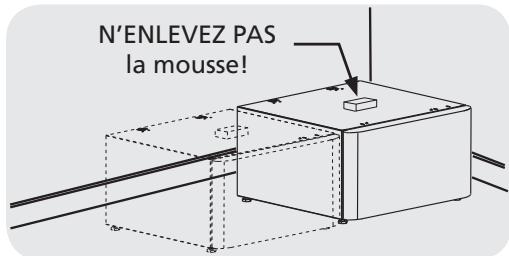

1. Placez le socle à quelques pouces de son emplacement final.

REMARQUE Laissez environ 12,7 cm (5 po) derrière le socle pour laisser un espace libre à l'arrière de la laveuse ou de la séchuse par rapport au mur. Prévoyez de l'espace supplémentaire si la ventilation de la séchuse doit être effectuée vers le haut ou vers le bas.

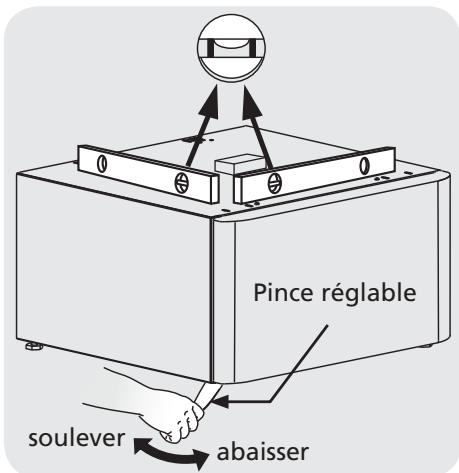

1. Mettez le socle à niveau (de avant en arrière et côte à côte) en ajustant chaque pied de mise à niveau. Gardez l'extension des pieds au minimum.

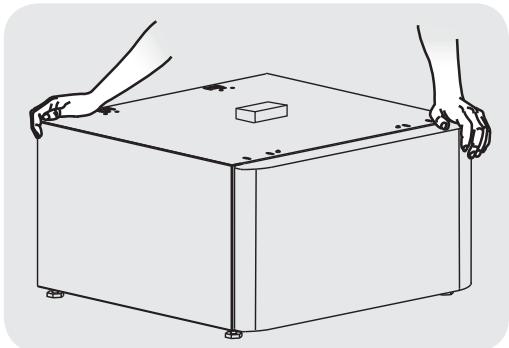

1. Balancelz le socle d'un coin à l'autre pour en vérifier la stabilité. Répétez la mise à niveau et le balancement jusqu'à ce que les quatre (4) pieds soient posés solidement sur le plancher et que le socle soit de niveau.

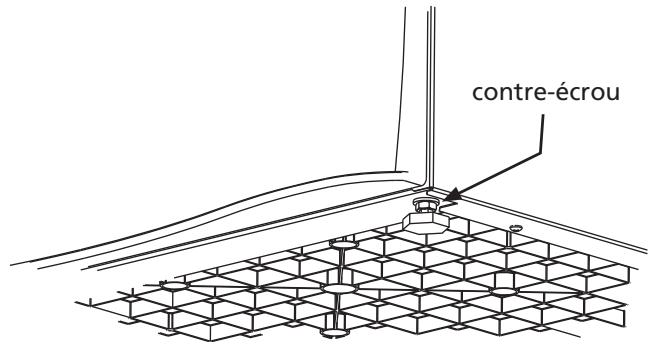

1. Sans tourner le pied en caoutchouc, verrouillez chaque pied du socle en serrant bien son contre-écrou contre la base du socle.

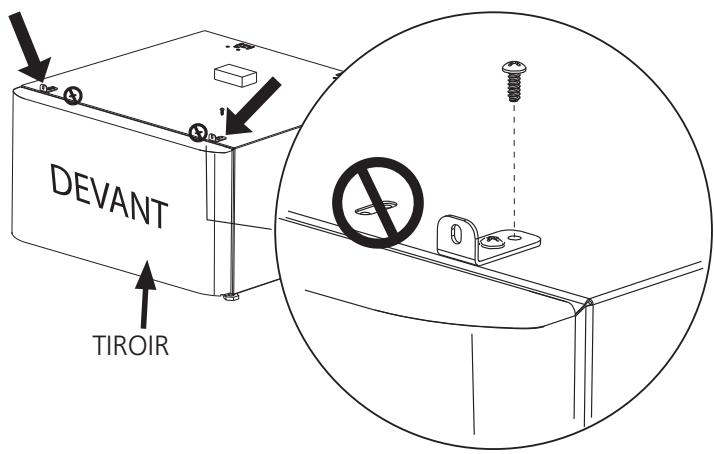

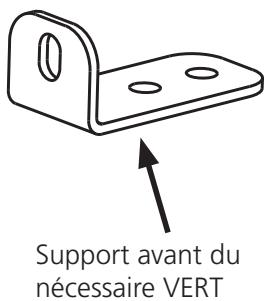

1. Fixez chaque attache avant avec 2 vis à l'ensemble du trough le plus à l'extérieur.

Fixez les supports de montage arrière

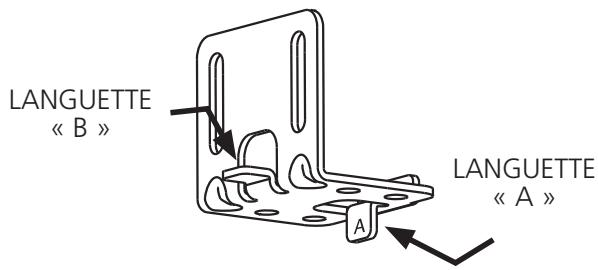

• Chaque support arrière est doté de languettes marquées « A » et « B »

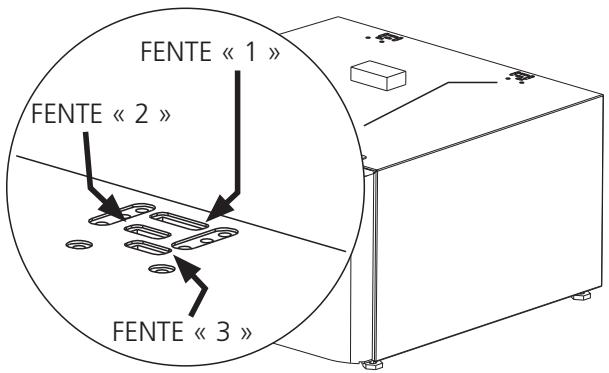

• Chaque socle est doté de fentes à l'arrière, marquées « 1 », « 2 » et « 3 ».

• Chaque support présente également deux flèches qui indiquent la direction du montage sur le socle.

1. Déterminez votre type d'électroménager (laveuse ou sécheuse) et le style de panneau latéral en vous reportant aux colonnes 1 et 2 du tableau ci-dessous.
2. Disposez les supports arrêtés en fonction de votre modèle (reportez-vous à la colonne 3).
3. Fixez chaque support à l'aide de 2 vis, en les faisant passer dans les trous alignés sur le socle.

1 - Électroménager	2 - Style du panneau létal de votre électroménager	3 - Disposition du support arrière
SÉCHEUSE	3 enforces sur le côté	• Supports arrière du nécessaire VERT • Languette A dans • Fente 1 • Flèche pointant vers l'arrière
SÉCHEUSE	2 enforces sur le côté et une alvée défonçable de 10,2 cm (4 po) pour la ventilation latérale	• Supports arrière du nécessaire VERT • Languette B dans • Fente 3 • Flèche pointant vers l'avant
LAVEUSE	3 enforces sur le côté	• Supports arrière du nécessaire VERT • Languette A dans • Fente 2 • Flèche pointant vers l'arrière
LAVEUSE	3 enforces sur le côté de format « IOI »	• Supports arrière du nécessaire VERT • Languette A dans • Fente 1 • Flèche pointant vers l'avant

Fixez le socle à l'électroménager

1. Inclinez le socle sur le côté en fonction de l'orientation prévue pour l'électroménager.
2. Glissez le socle sous l'électroménager et alignez les trous des supports de montage avec les trous dans la base de l'électroménager.

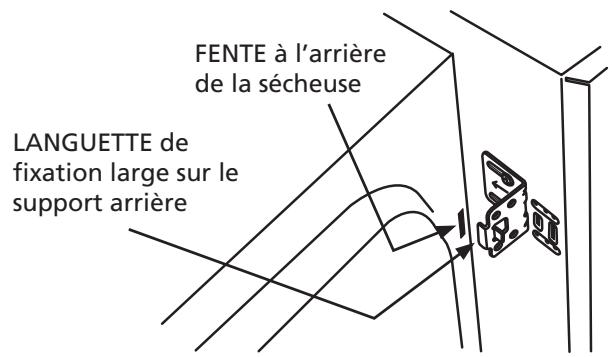

REMARQUE Instructions spéciales pour le montage d'une séchuse dotée d'un panneau avec 2 renforts sur le côté et une alvéole déferrable de 10,2 cm (4 po) (voir l'image ci-contre).

• Le support arrière est fixé à la séchuse en insérant les languettes larges dans les fentes situées à l'arrière de la séchuse.

• Insérez les languettes de fixation du support arrière dans les fentes de la séchuse avant d'aligner le support avant avec les fentes de la base de la séchuse.
• Continue l'installation en suivant les instructions ci-dessous concernant la fixation du support avant à la base de la séchuse.

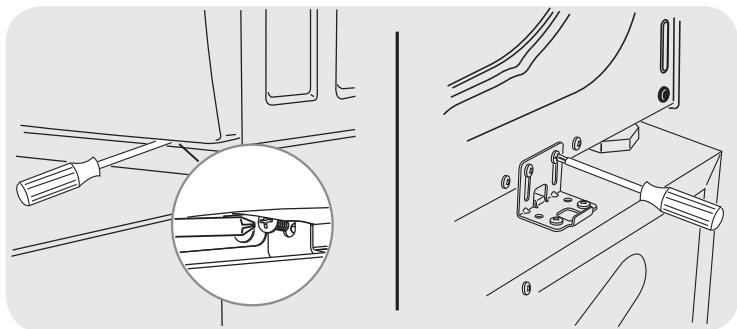

• Fixez les supports avant et arrière à la base de l'électroménager en install ière.

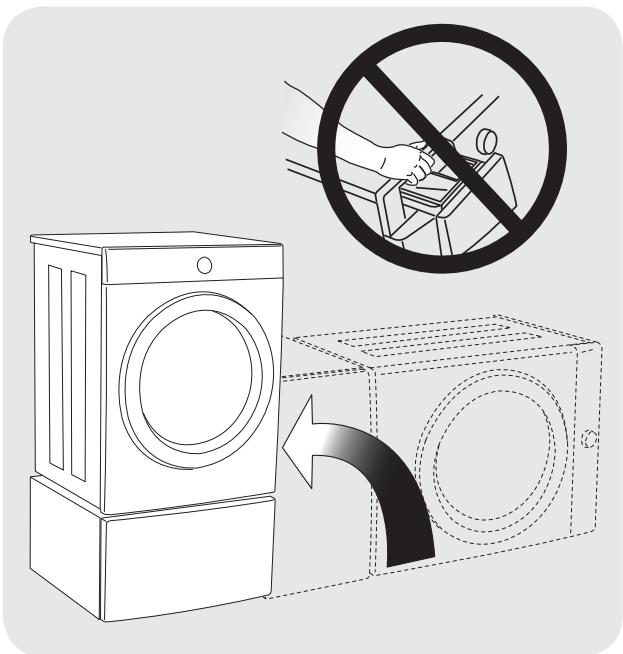

• Obtenez de l'aide pour replacer l'électroménager et le socle en position debout.

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessures, demandez l'aide d'autres personnes pour déplacer ou soulever l'électroménager.

IMPORTANT N'UTILISEZ PAS le tiroir distributeur de détergent ouvert ou sa cavité comme point d'appui de levage pour replacer la laveuse en position debout. Cela pourrait endommager sérieusement votre laveuse. 5. Après avoir replaced l'électroménager en position debout, desserrez chaque vis de montage dans la base de l'électroménager. Laissez l'électroménager reposer dans les supports, puis serrez de nouveau chaque vis de montage.

Laveuse sur socle :

1. Glissez l'électroménager/le socle en place.
2. Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.
3. Reportez-vous à la section Instructions d'installation de la laveuse pour obtenir des instructions d'installation détaillées sur l'alimentation en eau, le système de vidange et l'alimentation en électricité.

Sècheuse sur socle :

1. Glissez l'électroménager/le socle en place.
2. Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.
3. Reportez-vous à la section Instructions d'installation de la sécheuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

Garantie complète d'un an sur les pièces mécaniques

Pendant un an à partir de la date d'achat, si ce socle a été installé avec une laveuse ou sécheuse indiquée (consultez le guide de l'utilisateur pour les modèles spécifiques) et utilisé conformément à l'information contenue dans le guide d'utilisation et d'entretien, les instructions d'utilisation et les instructions d'installation, le fournisseur réparera ou remplacera toute pièce mécanique représentant un vice de fabrication ou de matériel. Conservez votre reçu. La date inscrite sur le reçu détermine la période de garantie dans le cas où des pièces s’avéreraient nécessaires. Cette garantie vous donne des droits juridiques spécifiques. Vous pouvez aussi bénéficier d’autres droits qui varient d’un État à un autre ou d’une province à une autre.

Restriction de garantie

Si le socle est utilisé à d'autres fins que l'usage familial privé ou avec tout produit qui requiert une modification de l'installation, la garantie est alors considérée comme nulle et non avenue.

Pièces relatives à la garantie

Les pièces relatives à la garantie sont disponibles chez le fournisseur auprès duquel le socle a été acheté. Sinon, reportez-vous au guide d'utilisation et d'entretien fourni avec la laveuse ou la sécheuse installée sur le socle pour les personnes à joindre.

Enregistrement du produit

Notez ci-dessous la date d'achat et le numéro de modulo de votre appareil.

No de modulo:

Date d'achat:

Conservez ces instructions et votre reçu pour vous y reporter ultérieurement.
