CFPWD15A - Lavadora FRIGIDAIRE - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Lavadora
Instalación	Pedestal de 38 cm (15 pulgadas)
Dimensiones del pedestal (L x P x A)	108 x 68,5 x 38 cm
Peso máximo soportado en el cajón cerrado	29,5 kg (65 lb)
Peso máximo soportado en el cajón abierto	29,5 kg (65 lb)
Kit de fijación verde	2 soportes delanteros, 2 soportes traseros
Kit de tornillos	14 tornillos n°10 (16 x .500)
Herramientas necesarias	Llave universal, llave ajustable, llave poligonal 9/16 o 14 mm, destornillador Phillips, nivel de carpintero
Tipo de pedestal	Pedestal elevado
Material del pedestal	No especificado
Peso de la máquina	No especificado
Tipo de apertura	Cajón deslizante
Recomendaciones de seguridad	Desconectar antes de instalar, no apilar, evitar lesiones
Accesorios opcionales	Pedestal, herramientas de fijación
Compatibilidad	No especificado

Preguntas frecuentes - CFPWD15A FRIGIDAIRE

¿Cómo puedo ajustar la temperatura de mi FRIGIDAIRE CFPWD15A?

Para ajustar la temperatura, gire el botón de control de temperatura que se encuentra dentro del refrigerador. Elija un ajuste entre 1 (más caliente) y 7 (más frío) según sus necesidades.

¿Qué hacer si mi FRIGIDAIRE CFPWD15A no enfría correctamente?

Verifique que el termostato esté ajustado correctamente. Asegúrese también de que las puertas cierren bien y que no haya obstrucciones en la circulación del aire dentro del refrigerador.

¿Cómo limpiar el interior de mi FRIGIDAIRE CFPWD15A?

Desenchufe el aparato y limpie el interior con una mezcla de agua tibia y bicarbonato de sodio. Use un paño suave y enjuague bien con agua clara antes de secar.

¿Mi FRIGIDAIRE CFPWD15A hace ruido, es normal?

Un cierto nivel de ruido es normal, especialmente durante el funcionamiento del compresor o del ventilador. Si el ruido se vuelve excesivo o inusual, verifique si el aparato está nivelado y asegúrese de que no haya objetos en contacto con él.

¿Cómo descongelar mi FRIGIDAIRE CFPWD15A?

Para descongelar, desenchufe el aparato y deje que el hielo se derrita naturalmente. Puede colocar toallas o recipientes para recoger el agua. No use objetos afilados para raspar el hielo.

¿Qué tipo de filtro debo usar para mi FRIGIDAIRE CFPWD15A?

Asegúrese de usar solo filtros compatibles con el modelo CFPWD15A. Consulte el manual de usuario para las referencias específicas del filtro.

¿Dónde puedo encontrar el número de modelo de mi FRIGIDAIRE CFPWD15A?

El número de modelo generalmente se encuentra dentro de la puerta, en una etiqueta o placa de identificación. Verifique también en el manual de usuario.

MANUAL DE USUARIO CFPWD15A FRIGIDAIRE

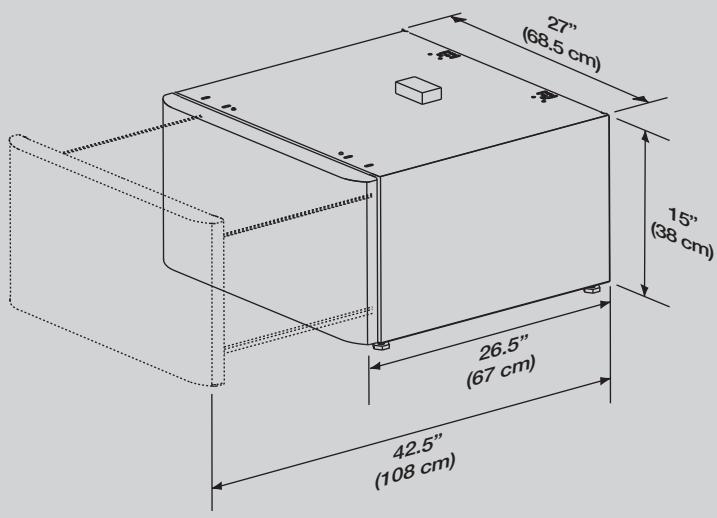

Instrucciones de Instalación

Pedestal de 15" (38,1 cm)

137333700 A (1002)

GREEN KIT COMPONENTS:

El peso total DENTRO del cajón cerrado o el peso

combinado de los articículos que estén DENTRO y ENCIMA del Cajón abierto no debe excesser las 65 lb (29,5 kg).

Llave de cubo de 9/16 po o 14 mm

AND ET Y

• El no desconectar el suministro electrico antes de la instalacion apilada puede ocasionar lesiones personales o incluo la muerte.
• La instalación inadequada de la ventilación de la secadora puede occasionar lesiones personales o daños a la propidad.
• Para evaporar lesiones en la espalda u autre tipo de lesiones, procure levantar o mover la lavadora o secadora con la ayuda de más de una persona.
• No apile la secadora sobre la lavadora si ya está instalada sobre un pedestal.

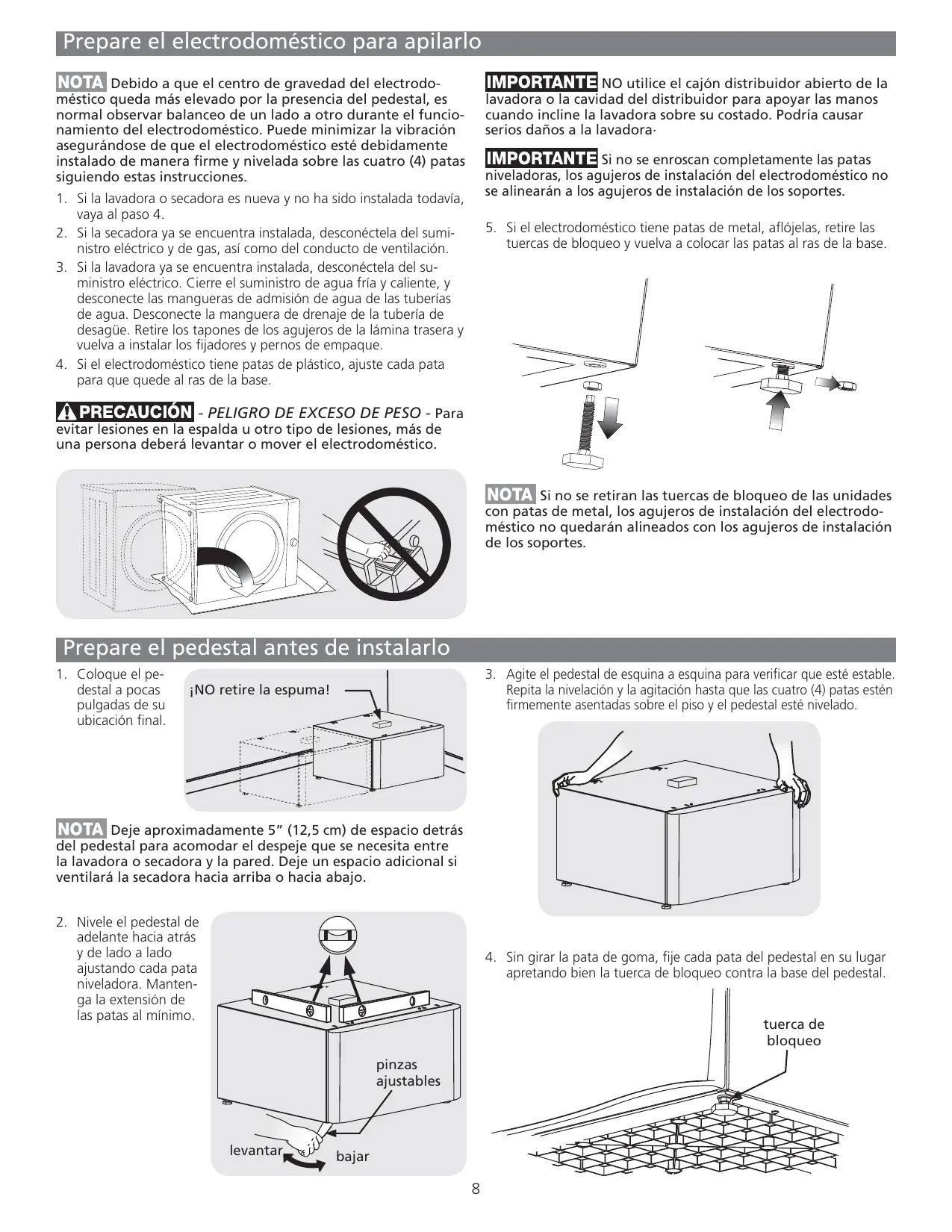

NOTA Debido a que el centro de gravedad del electrodoméstico queda más elevado por la presencia del pedestal, es normal observar balanceo de un lado a otro durante el funciona del electrodoméstico. Puede minimizar la vibración asegurándose de que el electrodoméstico está debidamente instalado deforma firme y nivelada sobre las quatre (4) patas siguiendo estas instrucciones.

1. Si la lavadora o secadora es ahora y no ha sido instalada todaya, vaya al paso 4.
2. Si la secadora ya se enquiryra instalada, desconectela del sumi-nistro eletrico y de gas, asi como del conducto de ventilacion.
3. Si la lavadora ya se enquiryra instalada, desconectela del su-ministro electrico. Cierre el suministro de agua fría y caliente, y desconnecte las mangueras de admisión de agua de las tuberías de agua. Desconnecte la manguera de drenaje de la tuberia de desagüe. Retire los tapones de los agujeros de la lámina trasera ywhelminga instalar los fjadores y pernos de empaque.
4. Si el electrodométrico tiene patas de plástico, ajuste cada para para que quede al ras de la base.

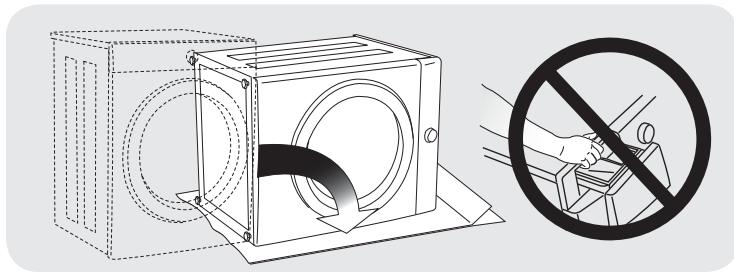

PRECAUCION - PELIGRO DE EXCESO DE PESO - Para evaporar lesiones en la espalda u autre tipo de lesiones, más de una persona deben levantar o mover el electrodométrico.

IMPORTANTE NO utilise el cajón distribuidor abierto de la lavadora o la cavidad del distribuidor para apoyar las manos cuando incline la lavadora sobre su costo. Podría causar serios daños a la lavadora.

IMPORTANTE Si no se enroscan Completely las patas niveladoras, los agujeros de instalacion del electrodomestico no se alinearan a los agujeros de instalacion de los soportes.

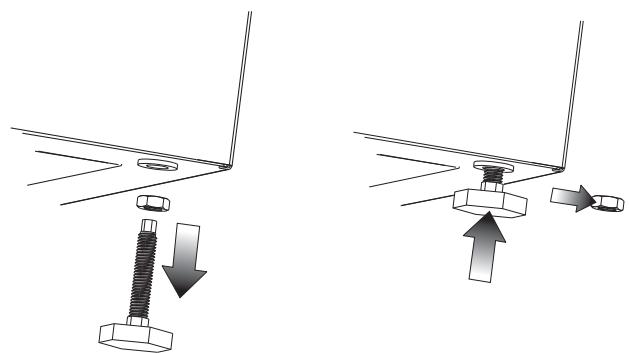

1. Si el electrodométrico tiene patas de metal, aflójelas, retire las tuercas de bloqueo y vuelva a colocar las patas al ras de la base.

NOTA Si no se retiring las tuercas de bloqueo de las unidades con patas de metal, los agujeros de instalacion del electrodomestico no quedaran alineados con los agujeros de instalacion de los soportes.

Prepare el pedestal antes de instalarlo

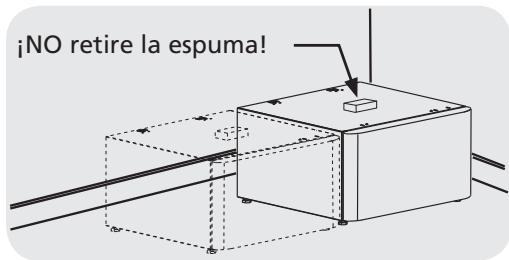

1. Coloque el pedestal a pocas pulgadas de suubicacion final.

NOTA Deje aproximadamente 5'' (12,5 cm) de espacio detrás del pedestal para acomodar el despeje que se necesita entre la lavadora o secadora y la pared. Deje un espacio adicional si ventilará la secadora hacía arriba o hacía bajo.

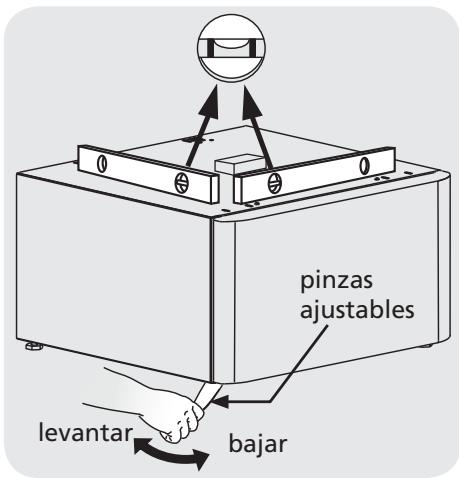

1. Nivele el pedestal de adelante hacer atras y de lado a lado ajustando cada para niveladora. Mantenga la extension de las patas al minimo.

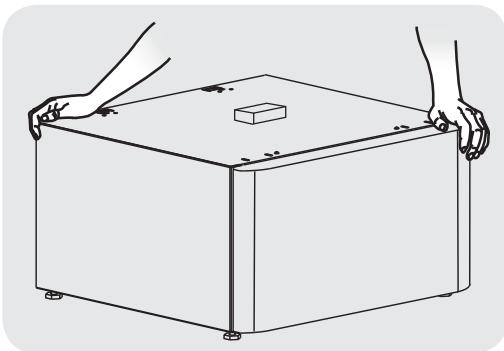

1. Agite el pedestal de esquina a esquina para vericar que está estable. Repita la nivelación y la agitación hasta que las quatre (4) patas estén firmamente asentadas sobre el piso y el pedestal está nivelado.

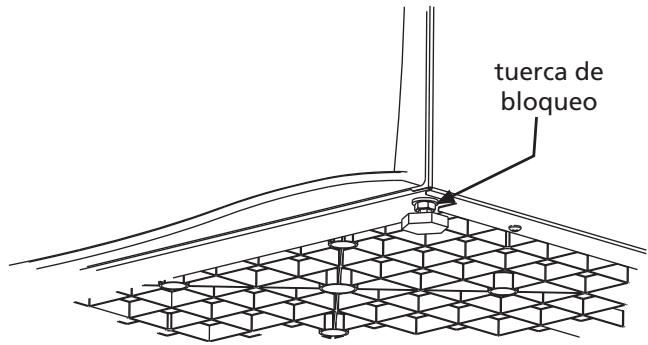

1. Sin girar la pata de goma, fije cada pata del pedestal en su lugar,... apretando bien la tuerca de bloqueo contra la base del pedestal.

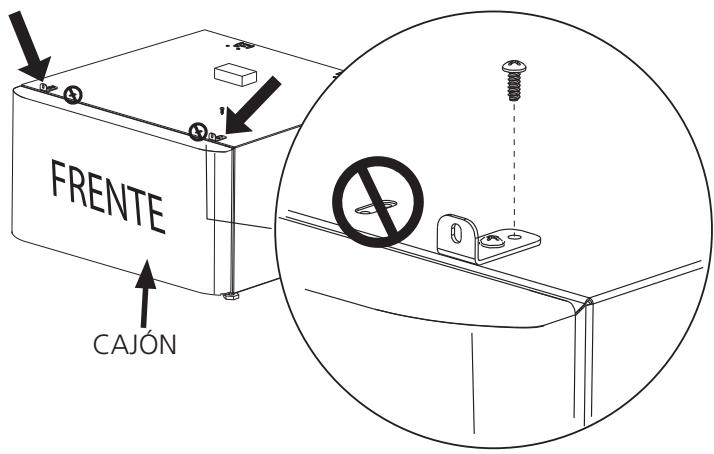

1. Fije cada sujetador delantero al juego más externo de agujeros usingo 2 tornillos.

Soportes delanteros del kit VERDE.

Fiji es los soportes de instalacion traseros

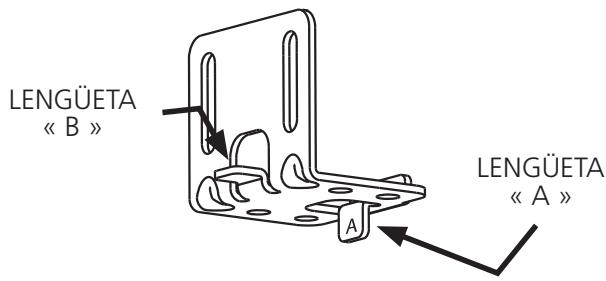

• Cada soporte trasero Tiene lengüetas marcadas "A" y "B".

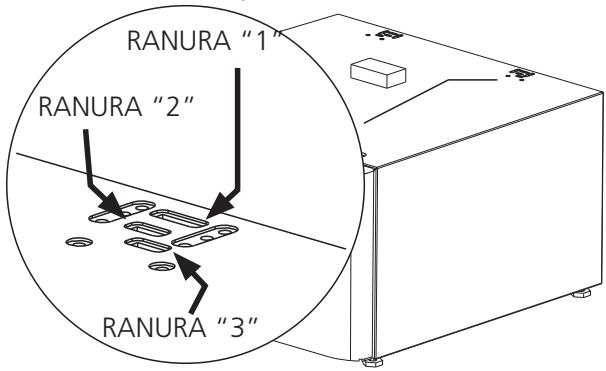

• Cada pedestal tiene ranuras en elazo posterior marcadas "1", "2" y "3".

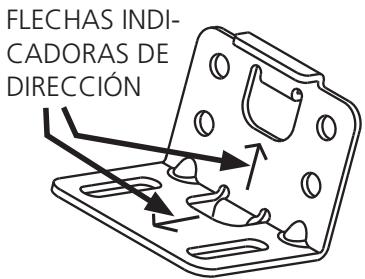

• Cada soporte trasero también tiene 2 flechas que indicate la orientacion de los soportes cuando se instalar en el pedestal.

1. Determine el tipo de electrodométrico (lavadora o secadora) y el estilo del panel lateral según las columnas 1 y 2 de la tabla que se encontraría más bajo.
2. Oriente los soportes traseros según la columna 3 de su modelos en particular.
3. Fije cada soporte pasando 2 tornillos a工程技术 de los agujeros en el pedestal.

1 - Electrodométrico	2 - Estilo de panel lateral del electrodométrico	3 - Orientación de los soportes traseros
SECADORA	3 hendiduras en el costado.	·Soportes trazeros del kit VERDE ·Lengüeta A en ·Ranura 1 ·Flecha orientada:Hacia antes
SECADORA	2 hendiduras en el costado y recorte de 4 pulgadas para ventilación lateral.	·Soportes trazeros del kit VERDE ·Lengüeta B en ·Ranura 3 ·Flecha orientada:Hacia adelante
LAVADORA	3 hendiduras en el costado.	·Soportes trazeros del kit VERDE ·Lengüeta A en ·Ranura 2 ·Flecha orientada:Hacia antes
LAVADORA	3 hendiduras en el costado con forma "IOL".	·Soportes trazeros del kit VERDE ·Lengüeta A en ·Ranura 1 ·Flecha orientada:Hacia adelante

Fije el pedestal al electrodoméstico

1. Gire el pedestal a un costo para alinear su orientacion con el electrodomestico.
2. Deslice el pedestal para acercarlo al electrodomestico y alinee los agujeros en los soportes de instalacion con los agujeros de la base del electrodomestico.

NOTA Instrucciones especiales para instalar una secadora con panel lateral de 2 ranuras y recorte de 4 pulgadas (vea laImagen a la derecha).

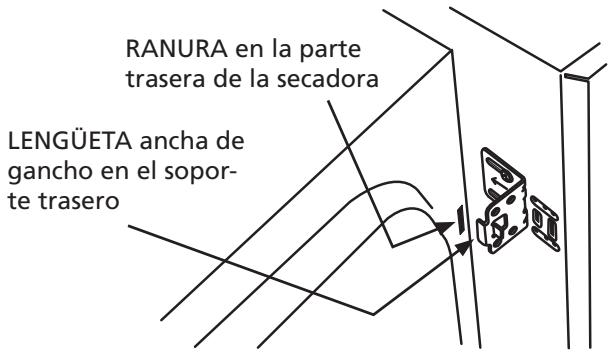

• Los soportes traseros se instalan en la secadora introduciendo las lengüetas anchas en las ranuras de la parte trasera de la secadora.

• Enganche las lengüetas de gancho del soporte triturero en las ranuras de la secadora antes de alinear el soporte delantero con los agujeros de la base de la secadora.

• Siga las instrucciones siguientes para fazer el soporte delantero a la base de la secadora.

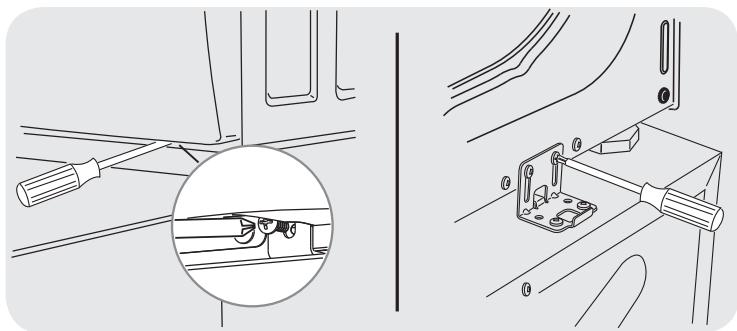

• Fije los soportes traseros y delanteros a la base del electrodométrico introduciendo los tornillos proportionados en los agujeros de alineación: uno en cada soporte delantero y dos en cada soporte trasero.

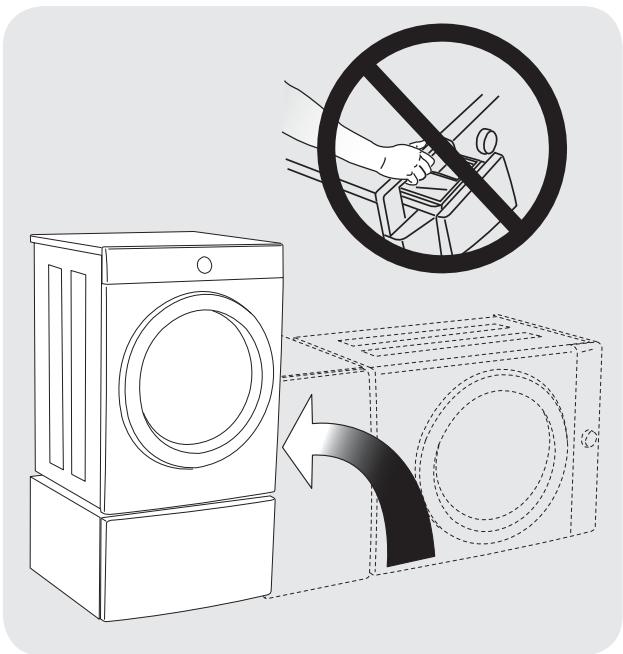

• Usando a más de una persona, Coloque cuidadosamente el pedestal en su posición vertical.

A PRECAUCION - PELIGRO DE EXCESO DE PESO - Para evaporar lesiones en la espalda u autre tipo de lesiones, mas de una persona deben levantar o mover el electrodométrico.

IMPORTANTE NO utilizes el Cajón distribuidor abierto de la lavadora o la cavidad del distribuidor para apoyar las manos cuando incline la lavadora para colocarla en posición vertical. Podría Cause seridos daños a la lavadora.
5. Después de colocar el electrodoméstico en posición vertical, afloje cada tornillo de instalación enroscado en la base del electrodoméstico. Permita que el electrodoméstico se asiente sobre los soportes y vuelva aJKLM de fijación.

Instalación o reinstalación del electrodomístico

Lavadora sobre el pedestal:

1. Deslice el electrodométrico y pedestal a su ubicación final.
2. Verifique que esté nivlado y agite las quatre (4) patas-Newvamente. Repita este paso hasta que la unidad quede firme y nivelada.
3. Consulte las Instruetiones de instalacion de la lavadora para tener detalles completos sobre la connexion del agua, del drenaje o del suministro electrico.

Secadora sobre el pedestal:

1. Deslice el electrodomestico y pedestal a su ubicacion final.
2. Verifique que esté nivlado y agite las cuales (4) patas-Newvamente. Repita esteayo hasta que la unidad quede firme y nivelada.
3. Consulta las Instrucciones de instalacion de la secadora para Obtener detalles completos sobre la connexion del suministro electrico y de gas o de los conductos de ventilacion.

WARRANTY

Garantía completa de un año para las piezas mecánicas

Durante un año a partir de la Fecha de compra, cuando este pedestal se instala con las lavadoras o secadoras indicadas (consulte el manual del propietario para sabercer el Modelo spécifique) y cuando se usa según la información proportionada en la guía de uso y增值服务, las instrucciones de funciona bajo y las instrucciones de instalación, el proveedor reparar o replazará como quiera de sus piezas mecánicas si se encontraran defectuosas en materiales o mano deoba. Conserve su recibo de compra. La Fecha del recibo estáce la duración de la garantía, en caso de que se requieran piezas de repuesto.Esta garantía le otorga derechos legalesspecificos. Usted pueda tener además othernos derechos que varian de un estado aOtro.

Restrición de la garantía

Si el pedestal se usa pararialquier proposto que no sea el de uso familiar privado o conrialquier producto que requiera modificacion para realizar la instalacion, esta garantia quedarra nula y sin validez.

Piezas en garantía

Las piezas en garantía está disponible a工程技术 del distribuidor sobre el pedestal; también puedeatar la guía de uso y cuidado proportionsada con la lavadora o secadora que se instale en el pedestal para Obtener información de contacto.

REGISTRO DEL PRODUCTO

En el空間 que se proporciona a continuación, registre la Fecha de compray y el número de modelos del producto.

N.° de modelo:

Fecha de compra:

Conserve estas instrucciones y su recibo de compra para referencia futura.
