MODE D'EMPLOI PS-03 GEMINI

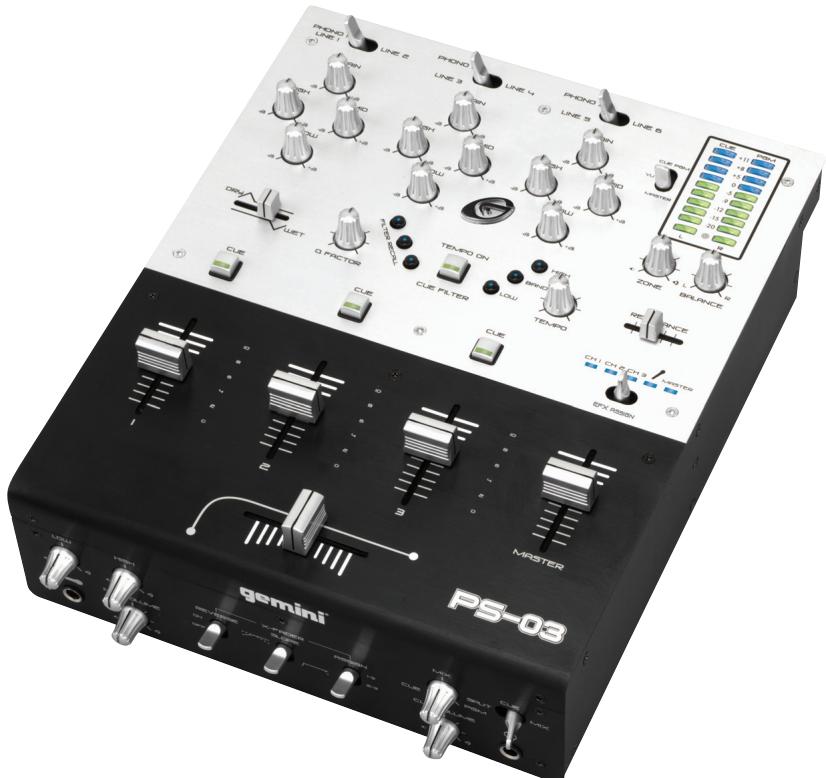

Nos félicitations à l'occasion de l'achat de votre console de mixage 3 voies Gemini PS-03. Cet appareil, doté des dernières innovations technologiques, est couvert par une garantie de trois ans, à l'exception du crossfader (-3 mois -). Avant toute utilisation, veuillez lire attentivement toutes les instructions ci-après.

• Console de Mixage Professionnelle 3 Voies Sté reproduction avec Filtre
• 10" / 3 voies stéréo reproduction
• 6 lignes, 3 phonos convertibles, connecteurs RCA
• Sorties séparées: Master, Enregistrement & Zone sur connecteurs RCA
• Sortie Master symétrique sur Jack 6.35mm
• 3 vis de connexion pour mise à la terre des platines vinyles

FACE avant:

• Crossfader Rail Glide interchangeables
• Corrections paramétriques 3 bandes avec coupure totale
• Sélection TEMPO ON/OFF & CUE EFFECT
• Régler dry/wet & résonance en face avant
• Réglage Q factor par potentiomètre rotatif
• Possibilité d'enregistrer 3 effets de filtre avec rappel instantané
• Touches de contrôle du tempo
• Gain réglable sur chaque voie
• VU-mètre à LEDs avec sélection d'affichage (Pré-écoute/Niveau de sortie)
• Réglage du volume général

Façade:

• Touches de préécoute rétro-éclairées
• Réglages en face avant : volume casque & réglage Cue/PGM
• Section micro en face avant avec contrôle de niveau et double correction grave/aigu
• Réglages crossfader en face avant : inverseur, réglage de courbe & assignation
• Assignation de l'effet filtré en face avant
• Réglages situés en face avant : sortie auxiliaire (zone) & balance
• Connections micro & casque en face avant sur jack 6.35mm

MISES en GARDE:

1. Toutes les instructions de fonctionnement doivent être lues avant utilisation de l'appareil.
2. Afin de réduire les risques de chocs électriques, veuillez ne pas ouvrir l'appareil. En cas de problème, merci de prendre contact auprès de votre revendeur.
3. Ne pas exposer l'appareil au soleil ; ne pas l'exposer non plus à toute source de chaleur (Ex. : radiateur, poêle).
4. Cet appareil ne doit être nettoyé qu'avec un chiffon humide. N'utilise pas de solvant ou autre produit de nettoyage.
5. Lorsque vous déplacez cet apparéil, veillez à le placer dans son emballage et carton d'origine. Ceci réduira tout risque d'endommagement durant le transport.
6. PROTEGEZ CET APPAREIL CONTRE LA PLUIE ET L'HUMIDITE.
7. N'APPLIQUEZ AUCUN PRODUIT DE NETTOYAGE OU DE LUBRIFICATION SUR LES COMMANDES (FADERS & CROSSFADER), LES INTERRUPTUEURS ET COMMUTATEURS.

Conexions:

1. Avant de brancher le cordon d'alimentation, assurez-vous que le SÉLECTIONNEUR DE TENSION (1) est commuté sur 230V. Pour modifier la tension d'alimentation, vous devez enlever le cache de protection à l'aide d'un tournevis Philips. Puis utiliser un tournevis à tête plate afin de sélectionner la tension appropriée (115V/230V).
2. Avant de brancher le cordon d'alimentation, assurez-vous que l'interrupteur de MISE EN SERVICE (4) soit en position OFF. L'appareil est livré avec un cordon d'alimentation. Branchez celui-ci sur l'embase POWER CORD (2) avant de relier le cordon à une prise électrique.

NOTE: VOUS TROUVEREZ UN FUSIBLE DE PROTECTION 250V (3) SUR L'EMBASE DU CORDON D'ALIMENTATION (2) AFIN DE PROTEGER L'APPAREIL CONTRE LES SURCHARGES ÉLECTRIQUES. POUR REMPLACER LE FUSIBLE, PLACEZ UN TOURNEVIS À TÉTE PLATE AU Niveau DU Cache AFIN DE DEMONTER CE DERNIER; PUIS ENLEVER LE FUSIBLE EN PLACE À L'AIDE DU TOURNEVIS. N'UTILISEZ QUE DES FUSIBLES DE 250V.

1. La PS-03 possède 4 sorties:
2. Sortie principale MASTER (5) équipée de connecteurs RCA pour relier la console de mixage à l'amplificateur à l'aide d'un cordon RCA.
3. Cette sortie principale possée aussi une CONNECTION SYMÉTRIQUE (8) utilisant des Jacks 6.35 mm. Cette dernière est à utiliser lorsque la distance entre l'amplificateur et la console de mixage dépasse 3 m.
4. La sortie ZONE (7) permet la connexion d'un amplificateur additionnel à l'aide d'un cordon RCA.
5. La sortie ENREGISTREMENT (6) permet de relier la console de mixage à l'entrée d'un appareil enregistrateur à l'aide d'un cordon RCA lorsque vous souhaitez enregistrer votre mix.
6. Le casque se branche à la prise CASQUE (22) (Jack 6.35 mm) située en face avant.
7. Le micro se branche à la prise MICROPHONE (21) (Jack 6.35 mm) située en face avant.
8. La PS-03 possède 3 ENTREES RCA COMMUTABLES PHONO(PH)/LIGNE(LN) (10, 14, 18) situées à l'arrière de la console de mixage. L'entrée commutable située à droite concernne les sources PH 1/ LN 1 (18). L'entrée commutable située au milieu concernne les sources PH 2/ LN 3 (14). L'entrée commutable située à gauche concernne les sources PH 3/ LN 5 (10). Utilisez les commutateurs PH/LN (11, 15, 19) situés au-dessus de chaque entrée afin de sélectionner un niveau Phono ou Ligne, et inversement. Les entrées PH (10, 14, 18) acceptent les platines vinyles équipées de cellule magnétique. Les entrées LN (9, 10, 13, 14, 17, 18) acceptent les sources de niveau ligne telles que: CD, DAT, MiniDisc, etc. et nécessitent le réglage du bon niveau d'entrée.
9. Lorsque vous utilisez une ou plusieurs platine(s) vinyle(s), il vous faut relier la masse du cordon RCA de toute platine utilisée aux BORNES DE MASSE (12, 16, 20) de la console de mixage situées à l'arrière de la PS-03. Ces dernières sont situées à droite des COMMUTATEURS PH/LN (11, 15, 19). NOTE: NE PAS RELIER LA MASSE À LA CONSOLE DE MIXAGE PROVOQUERA DES BRUITS PARASITES (BOURDONNEMENTS).

Fonctionnement:

1. Lorsque toutes les connections ont été effectuées à l'arrière de l'appareil, mettez l'appareil sous tension en appuyant sur l'interrupteur POWER (4).
2. CH 1 / CANAL 1: Avant d'utiliser cette voie, vous devez sélectionner la source. Utilisez le COMMUTATEUR LN (23) et mettez-le sur l'une des positions suivantes: PH 1/LN 1 (18) ou LN 2 (17). Après avoir sélectionné la source, montez le niveau de la voie à l'aide du POTENTIOMÉTRE LINEAIRE CH 1 (29). Vous pouvez aussi ajuster le son à l'aide des réglages suivants: GAIN (24), AIGU (25), MEDIUM (27), BASS (26) & potentiomètre linéaire de RÉGLAGE DE VOLUME CH 1 (29).
3. CH 2 / CANAL 2: Avant d'utiliser cette voie, vous devez sélectionner la source. Utilisez le COMMUTATEUR LN (30) et mettez-le sur l'une des positions suivantes: PH 2/LN 3 (14) ou LN 4 (13). Après avoir sélectionné la source, montez le niveau de la voie à l'aide du POTENTIOMÉTRE LINEAIRE CH 2 (36). Vous pouvez aussi ajuster le son à l'aide des réglages suivants: GAIN (31), AIGU (32), MEDIUM (34), BASS (33) & potentiomètre linéaire de RÉGLAGE DE VOLUME CH 2 (36).
4. CH 3 / CANAL 3: Avant d'utiliser cette voie, vous devez sélectionner la source. Utilisez le COMMUTATEUR LN (37) et mettez-le sur l'une des positions suivantes: PH 3/LN 5 (10) ou LN 6 (9). Après avoir sélectionné la source, montez le niveau de la voie à l'aide du POTENTIOMÉTURE LINEAIRE CH 3 (43). Vous pouvez aussi ajuster le son à l'aide des réglages suivants: GAIN (38), AIGU (39), MEDIUM (41), BASS (40) & potentiomètre linéaire de RÉGLAGE DE VOLUME CH 3 (43).

NOTE: VEUILLEZ EFFECTUER LES RÉGLAGES AVEC LES POTENTIOMÉTRES DE GAIN (24, 31, 38) RÉGLES AU MINIMUM. EFFECTUZ TOUS LES RÉGLAGES DU NIVEAU DE SORTIE À L'AIDE DES FADERS LINÉAIRS DE VOLUME (29, 36, 43), DU VOLUME DE LA SORTIE ZONE (51), DU RÉGLAGE DE BALANCE (52) ET DU VOLUME DE SORTIE GÉNÉRALE (MASTER) (47). CECI AFIN D'ÉVITER TOUT RISQUE DE DISTORSION. LORSQUE CES RÉGLAGES ON ÉTÉ EFFECTUÉS, VOUS POUVEZ AUGMENTER LE NIVEAU AUDIO À L'AIDE DU GAIN DE CHAQUE CANAL.

1. PRE-ECOUTE: Vous pouvez PRÉ-ÉCOUTER l'ensemble des voies, individuellement ou simultanément, à l'aide d'un casque relié à la prise CASQUE (22) (Jack 6.35 mm). Sélectionnez l'une des voies 1 à 3, à l'aide des touches CUE (28, 35, 42). Lorsque la PRÉ-ÉCOUTE est enclenchée, la touche CUE s'illuminera.

Utilisez le potentiomètre de VOLUME CUE (44) afin de régler le niveau du casque. Positionnez le potentiomètre rotatif CUE/MIX/PGM (45) à gauche pour entendre uniquement le signal de la source sélectionnée. En positionnant le potentiomètre rotatif CUE/MIX/PGM (45) au milieu, vous entendrez à la fois la source sélectionnée & le signal de la sortie générale (PGM). En positionnant ce même potentiomètre à droite, vous entendrez uniquement le signal de la sortie principale (PGM). Utilisez la

touche CUE SPLIT/MIX (48) afin de diviser le son de la pré-écoute de votre casque. Lorsque cette touche est en position MIX, vous n'entendrez que le signal de la voie sélectionnée. Lorsque cette touche est en position SPLIT mode, vous entendrez d'un côté le signal de la voie en pré-écoute et de l'autre le signal de la sortie principale (PGM). Ceci afin d'avoir les deux signaux audibles séparément lorsque le potentiomètre rotatif CUE/MIX/PGM (45) est positionné au milieu. Si ce dernier est situé sur CUE, vous n'entendrez que le signal de la voie en cours de pré-écoute dans le côté gauche de votre casque. Si le potentiomètre rotatif CUE/MIX/PGM (45) est positionné sur PGM, vous n'entendrez que le signal principal (PGM) dans le côté droit de votre casque.

1. SECTION CROSSFADER: Le CROSSFADER (46) permet de passer d'une source à une autre. Le CROSSFADER (46) de votre appareil est amovible et replacable par l'utilisateur. Cet appareil est équipé d'un CROSSFADER RG-45 (RAILGLIDE™) à DOUBLE GLISSIÈRE (DUAL-RAIL) possédant deux rails en acier inoxydable et procurant un toucher Souple & précis. Vous pouvez aussi équiper votre console de mixage d'un CROSSFADER RG-45 PRO (PROGLIDE™) possédant une courbe et une coupure plus appropriées au scratch. Cette pièce est disponible auprès de tout revendeur Gemini. Veuillez respecter les instructions suivantes:

Reemplacement du crossfader

1. DEVISSEZ LES VIS EXTERNES DE LA PLAQUES DU MIXAGE ET DU CROSSFADER (B). NE TOUCHEZ PAS AUX VIS INTERNES (C).
2. SOULEVEZ SOIGNEUSEMENT LE CROSSFAER ET DEBRANCHEZ LE CABLE (D).
3. BRANCHEZ LE NOUVEAU CROSSFADER AU CABLE ET REPLACEZ-LE DANS LE MELANGEUR.
4. Vissez le crossfader au mélangeur.

NOTE: NE PAS APPUYEZ SUR LE CROSSFADER DURANT SON UTILISATION, CONTENTEZ-VOUS DE LE FAIRE GLISSER DE GAUCHE À DROITE. UNE PRESSION EXCESSIVE PEUT ENDOMMAGER LES CONTACTS ET GÉNÉRER UNE PERTES DE SON.

1. CROSSFADER CURVE: Le COMMUTATEUR CROSSFADER CURVE (57) vous permet d'ajuster la courbe du crossfader. Appuyez sur le bouton pouvoir CROSSFADER CURVE (57) pour produire une courbe raide et coupante (parfaite pour le "scratching"). La libération du bouton poussoir CROSSFADER CURVE (57) produit une courbe progressive et modérée.
2. CROSSFAVER REVERSE: Le CROSSFAVER REVERSE SWITCH (56) vous permet de renverser le CROSSFAVER (46); ainsi le CANAL 3 (43) sera commandé par le côte gauche du CROSSFAVER (46) et le CANAL 1 (29) par le côte droit du CROSSFAVER (46). Et CANAL 3 (43) sera commandé par le côte gauche du CROSSFAVER (46) et le CANAL 2 (36) par le côte droit du CROSSFAVER (46).

REMARQUE: LORSQUE LE CROSSFADER REVERSE SWITCH (56) EST ACTIVÉ (DéPLACÉ À DROITE), SEUL LE CROSSFADER SERA RENVERSE. LES CURSEURS COUILLIASSENTS DES CANAUX, LE GAIN, LES INTERRUPUTEURS KILL ET LES COMMANDES DE TONALITE NE SONT PAS RENVERSES.

1. CROSSFADER ASSIGNATION: Le CROSSFADER (46) est assignable à l'aide de COMMUTATUER CROSSFADER ASSIGNATION (58). Quand le commutateur D'ASSIGNER (58) est en position supérieure, CH1 (29) et CH3 (43) sont assignés à CROSSFADER (46). Quand la commande CROSSFADER REVERSE (56) n'est pas activée, CH1 (29) sera du côté gauche et CH3 (43) sera du côté droit. Quand le commutateur CROSSFADER ASSIGNATION (58) est en position inférieure, CH2 (36) et CH3 (43) sont assignés à CROSSFADER (46). Quand la commande CROSSFADER REVERSE (56) n'est pas activée, CH2 (36) sera du côté gauche et CH3 (43) sera du côté droit.
2. REGLAGE DU Niveau DE SORTIE: Le réglage du niveau général s'effectue à l'aide du POTENTIOMÉTRE LINEAIRE MASTER (47). Vous pouvez régler le niveau de la sortie Zone à l'aide du potentiomètre rotatif ZONE (51). Vous pouvez corriger l'image stéreo (Gauche/Droite) à l'aide du potentiomètre rotatif BALANCE (52).
3. SECTION MICRO: Connectez votre MICRO à l'entrée MIC (21) (Jack mono 6.35 mm) situé en face avant. Ceci est commandé par la commande rotatoire du VOLUME MIC (55), HIGH (54), et LOW (53).
4. VU METRE: La PS-03 possède un VU-MÉTRE (50) commutable permettant de visualiser le niveau de sortie principal (PGM) et le niveau d'entrée (CUE) ou les niveaux de sortie gauche & droit. Lorsque le COMMUTATEUR VU-MÉTRE (49) est en position haute, vous visua

isez les niveaux CUE & PGM. Lorsque ce mode est activé le niveau de PRE-ÉCOUTE (CUE) est situé à gauche sur le VU-MÈTRE (50), et le niveau de sortie général (PGM) est situé à droite. Si vous commutez cette touche en position basse, vous visualiserez le niveau de sortie principal (MASTER) sur les canaux gauche & droit.

Section filtre:

NOTE: LORSQUE VOUS UTILISEZ LE FILTRÉ, VOUS POURREZ CONSTATER UNE AUGMENTATION DU NIVEAU AUDIO EN MODE PASSE HAUT, LE NIVEAU SUR LE VU-MÉTRE (50) PASSERA DANS LE BLEU (DE 0 À +11DB). RÉGLEZ ALORS LE NIVEAU DES VOIES (29, 36, 43) AFIN DE PROTEGER VOTRE INSTALLATION AUDIO CONTRE TOUTE SUR-CHARGE. POUR COMMENCER À UTILISER LE FILTRÉ, DEMARREZ AVEC LE MODE PASSE BAS (FADER RÉSONNANCE (65) SITUÉ À GAUCHE) ET LES FAERS DE NIVEAU DE VOIE (29, 36, 43) POSITIONNES AU MILIEU. PUIS ESSAYEZ EN POSITION MEDIUM & AIGUE TOUT EN SURVEILLANT LE NIVEAU AUDIO GÉNÉRAL.

La PS-03 est équipée d'un filtre à effets géré par processeur (DSP). Cela signifie que vous pouvez modifier la fréquence de coupure de votre mix sur chaque type de fréquence : BASSE, MEDIUM & AIGUE. Lorsqu'un signal audio transite par le filtre, les fréquences non sélectionnées seront atténuées ou coupées en fonction du niveau de réglage du filtre. Une large gamme d'effets peut être générée par le filtre. Merci de suivre les instructions ci-après afin d'utiliser correctement ce dernier.

1. ASSIGNATION DE L'EFFET (EFX): Vous pouvez assigner le filtré sur l'ensemble des voies tout en choisissant des réglages différents. Utilisez le commutateur d'assignation EFX ASSIGN (66) en le positionnant à gauche ou à droite jusqu'à ce que la LED EFX ASSIGN de la voie s'alume. Le filtré fonctionne sur les voies 1-2-3 (29, 36, 43), sur le MICRO (21) et sur la sortie MASTER (47). La LED bleue indique alors la voie sur laquelle le filtré est assigné. Lorsque vous activez le mode CUE FILTER, la LED EFX ASSIGN clignotera indiquant la voie sur laquelle le filtré a été assigné en mode CUE (PRÉÉCOUTE). Sélectionnez l'un des trois modes de FILTRÉ À L'AIDE DES BOUTONS (62) situés à la droite de la touche CUE FILTER/TEMPO ON (63). NOTE: LORSQUE VOUS PASSEZ D'UNE VOIE À L'AUTRE AVEC LE FADER DRY/WET (59) EN POSITION WET, VOUS POURREZ ENTENDRE UN "CRAQUEMENT" SUR LE SIGNAL AUDIO PRINCIPAL (PGM). AFIN D'ÉVITER CE DERNIER, DIMINUEZ LE VOLUME DES VOIES NON UTILISEES (POSITION 0) OU METTEZ LE FADER DRY/WET (59) EN POSITION DRY AVANT DE PASSER À UNE AUTRE VOIE.
2. TOUCHES DE FILTRE PASSE BANDE: Lorsque vous appuyez sur l'une des touches de sélection du FILTRE (62), vous activé la coupure ou la fréquence de coupure du filtre. Vous constaterez la présence audible de l'effet avec le FADER DRY/WET (59) positionné sur WET. Vous pouvez filtrer les 3 types de fréquences (BASSE - MEDIUM - AIGUE) simultanément. Ces réglages peuvent être sauvegardés en mémoire via la touche FILTER RECALL (61) située à gauche de la touche CUE FILTER/TEMPO ON (63). Voir partie Filter Recall pour plus d'informations.
3. RAPPEL DES EFFETS DE FILTRE: Vous pouvez sauvegarder 3 réglages dans la mémoire du filtre de la PS-03 à l'aide de la touche FILTER RECALL (61). Avec cette fonction vous pouvez ainsi enregistrer différents types d'effets générés par les réglages suivants: FILTER PASS (62), FADER DRY/WET (59), Q FACTOR (60), RESONANCE (65), CUE FILTER/TEMPO ON (63) & TEMPO (64). Pour sauvegarder ces réglages, régler le filtre tel que cela est précisé dans le chapitre filtre de ce manuel.

Après avoir réglé le filtre, appuyez et maintenez enfoncée la touche FILTER RECALL (61) durant 2 secondes. La led du filtre sélectionné clignotera durant la sauvegarde ou durant son utilisation. La LED arrête de clignoter et restera allumée lorsqu'elle n'est pas en utilisation, indiquant la présence d'un réglage en mémoire.

Procédez à un nouveau réglage afin de l'enregistrer dans une autre mémoire.

Répétez ces opérations afin d'enregistrer d'autres effets de filtré dans les autres mémoires.

La touche FILTER RECALL (61) permet d'enregistrer un nouveau réglage sur le précédent lorsque vous avez déjà sauvegardé un effet de filtré. Afin d'enregistrer un nouveau réglage, répétez les instructions d'enregistrement expliquées dans le paragraphe 3 (FILTER RECALL). Faites attention à ne pas effacer un effet que vous souhaitez conserver. Vérifiez votre effet de filtré à l'aide de la pré-écoute Filter mode (Voir paragraphe CUE FILTER/TEMPO ON (63) dans ce manuel), avant d'enregistrer de nouveaux effets en mémoire.

Après avoir sauvegardé vos réglages d'effet en mémoire, appuyez sur la touche FILTER RECALL (61). Les réglages en mémoire démarrent et la touche FILTER RECALL (61) clignotera indiquant que la fonction est en cours d'utilisation. Appuyez sur cette touche une nouvelle fois et celle-ci arrête de clignoter. La LED restera allumée indiquant la présence d'effets en mémoire. La fonction FILTER RECALL (61) s'arrête lorsque vous modifièez les réglages. Lorsque cette fonction est

eez les réglages. Lorsque cette fonction est en cours, modifier les paramètres du réglage en même temps annulera les réglages précédents. Vous pourrez remarquer une modification du niveau de sortie principal (PGM) lorsque vous modifiez les effets de filtre. Les leds FILTER RECALL resteront allumées.

Pour pré-coutrer un effet de filtre FILTER RECALL (61), engagez le mode CUE FILTER/TEMPO, tel que cela est précisé dans le paragraphe CUE FILTER/TEMPO de ce manuel. Si l'effet vous convient, laissez la touche FILTER RECALL (61) en l'état. Si l'effet ne vous convient pas, effacez-le en maintenant enfoncée la touche FILTER RECALL (61) durant 2 secondes. Lorsqu'il n'y a plus d'effet enregistré, la LED FILTER RECALL (61) s'éteindra et la mémoire sera vide. Répétez les instructions précédentes afin d'enregistrer un nouveau réglage.

Pour effacer un effet de filtre, maintenez la touche de cet effet enfoncée durant 5 secondes. La mémoire sera vidée et la LED FILTER RECALL s'éteindra. Vous pouvez aussi effacer tous les effets en mettant la console de mixage PS-03 hors tension. La LED FILTER RECALL s'éteindra.

1. TOUCHE CUE FILTER/TEMPO: vous pouvez pré-couter vos effets de filtré avant de les utiliser en utilisant le mode CUE FILTER. Vous devez maintenir la touche CUE FILTER/TEMPO ON (63) enfoncée durant 5 secondes. La LED EFX ASSIGN clignote lorsque le mode CUE FILTER est activé. Puis utilisez le commutateur EFX ASSIGN (66) afin d'assigner le filtré à l'une des voies en mode pré-coute. Utilisez votre casque afin de vérifier votre réglage de filtré. Vous pouvez contrôler le niveau de l'effet à l'aide du réglage de niveau de chaque voie. Appuyez sur la touche CUE FILTER/TEMPO (63) durant 5 secondes afin de désactiver le mode pré-coute. La LED EFX ASSIGN arrête de clignoter indiquant que le mode CUE FILTER est désactivé.

Activez le mode TEMPO ON afin de modifier la vitesse de l'effet en appuyant sur la touche CUE FILTER/TEMPO ON (63). Lorsque cette fonction est activée, la LED CUE FILTER/TEMPO ON (63) clignotera à la vitesse du réglage effectué à l'aide du potentiomètre rotatif TEMPO (64). Utilisez ce potentiomètre pour modifier l'effet en temps réel. En tournant dans le sens des aiguilles d'une montre, vous augmentez la vitesse de l'effet et inversement.

1. FADER DRY/WET: Ce réglage permet de doser l'effet de filtré sur le signal original. Positionné le FADER DRY/WET (59) vers la droite afin d'augmenter l'effet de filtré, le signal audio principal (PGM) verra son niveau diminué au profit de l'effet mélangé à ce même signal. Positionné ce fader vers la gauche afin de revenir au signal original et diminuer l'effet de filtré jusqu'à l'enlever totalement.
2. FADER RESONANCE: Utilisez le fader de RESONANCE (65) afin de modifier la fréquence de coupure en temps réel. Positionnez le fader RESONANCE (65) vers la gauche afin d'augmenter la réponse de la fréquence de coupure. Vous remarquerez que la mise en fonction du filtre PASSE DANDE (62) deviendra le point central de votre mix et toutes les autres fréquences seront attenuées fortement. En positionnant le fader RESONANCE (65) de la gauche vers la droite, vous entendrez les fréquences se mélanger. Vous remarquerez que vers la gauche le temps de réponse de la coupure est immédiat, alors que vers la droite la coupure est plus sourde.
3. Q FACTOR: Utilisez le potentiomètre rotatif Q FACTOR (60) pour régler le volume de la fréquence du filtre. Dans le sens des aiguilles d'une montre, vous augmentez l'effet de filtrage vers les hautes fréquences jusqu'à une coupure totale. Dans le sens inverse, en diminuant l'effet de filtrage vers les basses fréquences, vous aurez un son de plus en plus sourd jusqu'à une coupure totale.

MICRO. 1.5 mV, 1 K Ohms Symétrique

MIC Basse. +12 dB

MIC Aigu. +12 dB

Sorties:

Amplificateur/Zone. 0 dB 1V, 400 Ohms

Max: 20V Crête/Crête

Enregistrement. 225 mV, 5 KOhms

Symétrique 2V 400 Ohms

Bande passante: 20Hz - 20KHz +/- 2 dB Distortion: < 0.02% Rapport Signal/Bruit: > 80 dB Impédance casque: 16 Ohms Alimentation: 115/230V, 60/50Hz, 20W Dimensions: 254 x 84 x 260 mm Poids: 7.6 lbs (3.45 kg)
