MODE D'EMPLOI CASSIOPEE MEZZO DEF

B	15/02/06	Prises en compte des remarques du CNPP	Toutes
A	26/05/05	Création	Toutes
Indexe	Date	Description	Page(s)

DEF

Gamage ECS Cassiopée MEZZO Notice d'aide à l'exploitation

Document : 02.NAE.1227 Indexe : B Date : 11/05/06 Page : 2/23

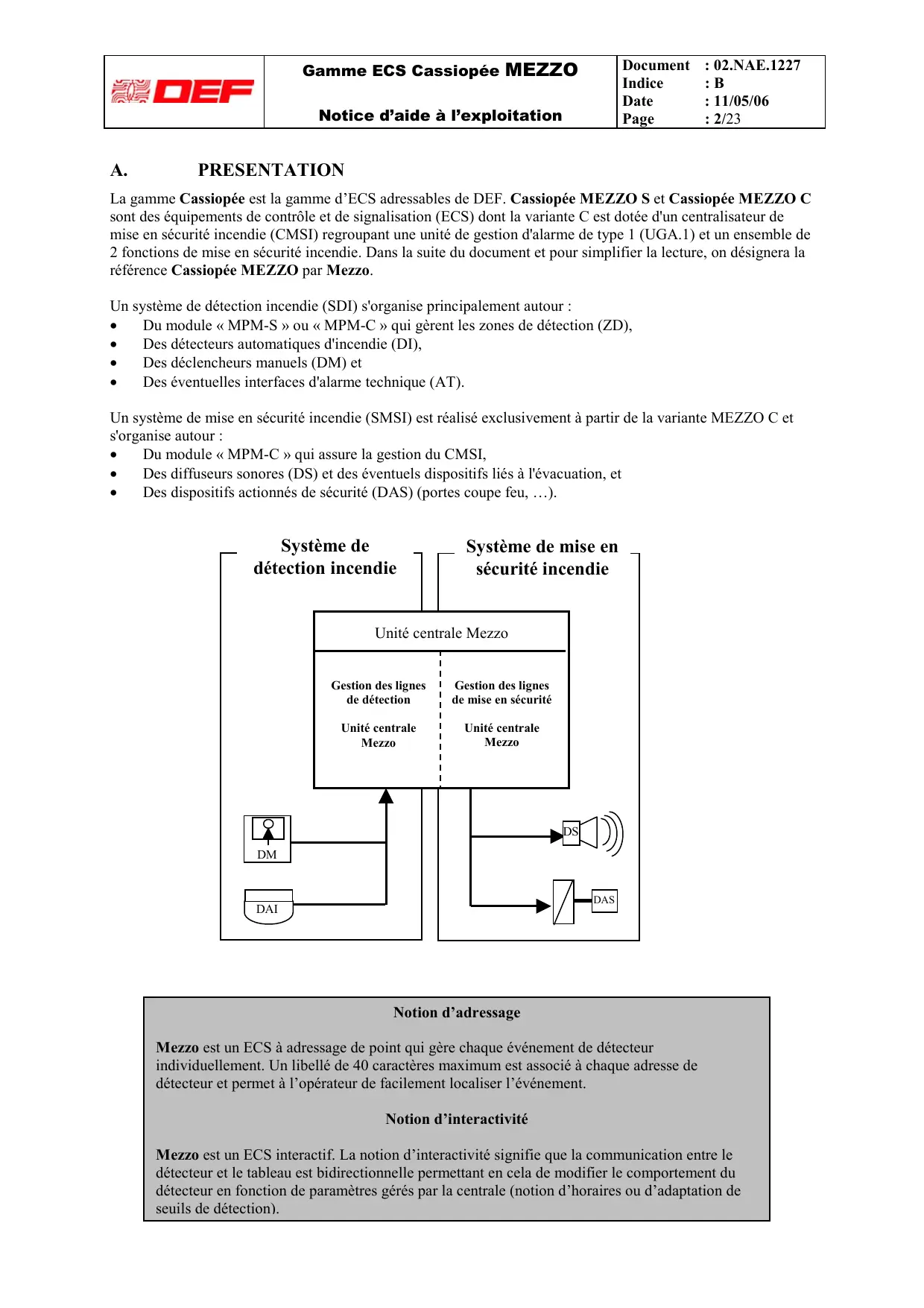

A. PRESENTATION

La gamme Cassiopée est la gamme d'ECS adressables de DEF. Cassiopée MEZZO S et Cassiopée MEZZO C sont des équipements de contrôle et de signalisation (ECS) dont la variante C est dotée d'un centralisateur de mise en sécurité incendie (CMSI) regroupant une unité de gestion d'alarme de type 1 (UGA.1) et un ensemble de 2 fonctions de mise en sécurité incendie. Dans la suite du document et pour simplifier la lecture, on désignera la reference Cassiopée MEZZO par Mezzo.

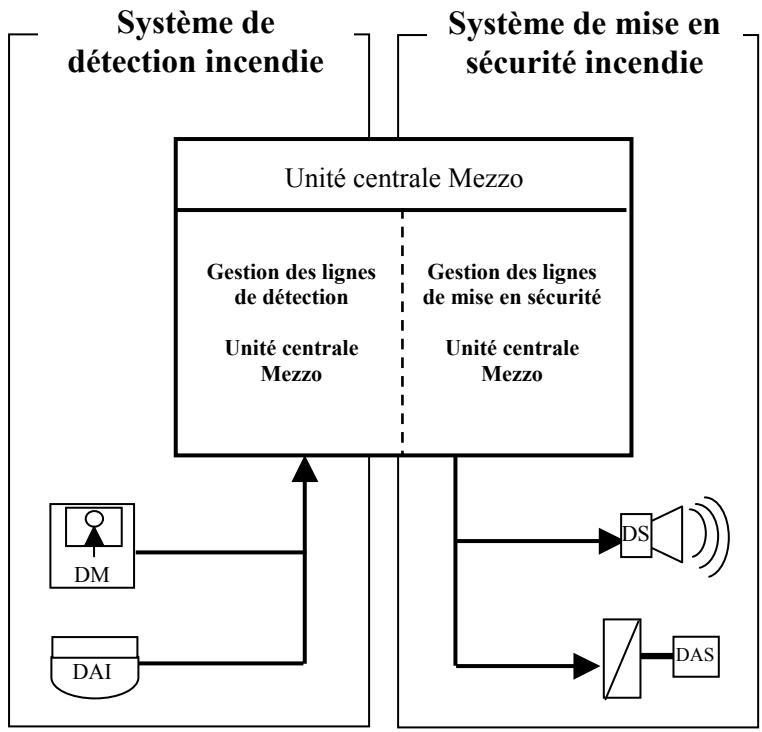

Un système de détction incendie (SDI) s'organise principalement ajuster :
Du module «MPM-S» ou «MPM-C» qui gérent les zones de détention (ZD),
Des déteceurs automatiques d'incendie (DI),
- Des déclencheurs manuels (DM) et
- Des évventuelles interfaces d'alarme technique (AT).

Un système de mise en sécurité incendie (SMSI) est réalisé exclusivement à partir de la variante MEZZO C et s'organise aujourd:

• Du module « MPM-C » qui assure la gestion du CMSI,
• Des diffuseurs sonores (DS) et des évventuels dispositifs liés à l'évacuation, et
• Des dispositifs actionnels de sécurité (DAS) (portes coupe feu, ...).

Notion d'adressage

Mezzo est un ECS à adressage de point qui gère chaque événement de détecteur individuellement. Un libellé de 40 caractères maximum est associé à chaque adresse de détecteur et permet à l'opérateur de facilement localiser l'évenement.

Notion d'interactivité

Mezzo est un ECS interactif. La notion d'interaktivité signifie que la communication entre le détecteur et le tableau est bidirectionnelle permettant en cela de modifier le comportement du détecteur en fonction de paramètres gérés par la centrale (notion d'horaires ou d'adaptation de seuils de détction).

DEF

Gamage ECS Cassiopée MEZZO Notice d'aide à l'exploitation

Document : 02.NAE.1227 Indexe : B Date : 11/05/06 Page : 3/23

B. PRINCIPES GENERAUX D'EXPLOITATION

1. LES NIVEAUX D'ACCES

NIVEAU0

Ce niveau correspond à l'accès direct public, en règle générale seuls les déclencheurs manuels d'alarme placés dans l'enceinte de l'établissement sont à ce niveau.

NIVEAU 1
Ce niveau correspond à l'accès direct par des personnel de sécurité qualifiés ou non. De façon générale, toutes les signalisations sonores et lumineuses sont accessibles à ce niveau. On notera toute fois qu'il s'agit ici de personnes de sécurité et non du public.
tableau	fonction de niveau 1
MEZZO S et C	Arrêt du signal sonore Essai signalisations
MEZZO C	Commande d'évacuation générale Commande de mise en sécurité

NIVEAU 2
Ce niveau correspond à un accès aux organes de commande par toute personne exploitant initiaïée, informée et autorisée qui approucem les conséquences de ses interventions. L'accès à ce niveau est obtenu par l'intermédiaire d'un code composé à partir du clavier alphanumérique de la face avant.
module	fonction à ce niveau
MEZZO S et C	RémarmementMise en/hors service d'une zone ou d'un point de détentionMise en condition d'essay d'une ou de plusieurs zones de détentionMise en/hors exploitation particulière
MEZZO C	Acquittement de processusChoix de l'état de voirie

NIVEAU 3

Ce niveau correspond à un accès aux organes du tableau par toute personne chargée d'effectuer des opérations de mise en service ou de maintenance.
Ce niveau n'autorisant aucune tâche particulière d'exploitation, toute précision utile peut être fournie par la suite de la présente notice (voir menus d'exploitation).

DEF

Gamme ECS Cassiopée MEZZO Notice d'aide à l'exploitation

Document : 02.NAE.1227 Indice : B Date : 11/05/06 Page : 4/23

2. GESTION DU SYSTEME DE DETECTION INCENDIE

CONDITION DE VEILLE

C'est l'etat normal de l'installation, seule la signalisation « SOUS TENSION » de couleur verte est allumée.

CONDITION D'ALARME (voir Nota)

Cette condition est caracterisée par des signalisations lumineuses de couleur rouge et un signal sonore discontiu.

Action

Acquitter le signal sonore (prise en compte)
Applique les consignes

Après disparition de la cause d'alarme, réarmer

Moyens

Touche « Arrêt signal sonore ».
Se reporter aux directives relatives à votre établissement (appel des services de sécurité, alerte).
Exercer une pression sur la touche « Réarmement » puis composer le code de niveau 2 (3 chiffres) suivi d'une pression sur la touche « ↓ »
Il est indispensable pour obtenir une remise à l'état de veille que les actionneurs (détecteurs ou déclencheurs manuels aient été remis à l'état de repos).
De plus, ce réarmement pourra s'accompagner d'une remise en position d'attente des DAS (portes, ...).

CONDITION DE DERANGEMENT OU DE DEFAULT

Cette condition est caracterisée par des signalisations lumineuses de couleur jaune et un signal sonore continu. Attention car cette condition peut correspondre a une perte plus ou moins consequence de la route de sécurité incendie.

Action

Acquitter le signal sonore (prise en compte)
Se rendre dans la zone concernée

Prévenir le service de maintenance

Appliquer les consignes de gardiennage

Moyens

Touché « Arrêt signal sonore ».
Identifier sans ambiguité le défaut et constater qu'il ne résultat pas d'une action volontaire.
Dans les membresurs déliés, soit il procédera à la remise en état, soit il contactera la société de maintenance.
Se reporter aux directives relatives à votre établissement (agent de sécurité, ...).

Les signalisations visuelles sont de couleur jaune, aucun signal sonore ne les accompagne. Ces conditions resultent d'une action spontaire decouulant generalement d'une intervention (presente ou avenir) des services de maintenance ou de verification sur l'installation.

Nota : condition particulière de mise en et hors service.

Selon des tranches horaires prédéfinies lors du paramétrage de la centrale, des mise en ou hors service automatique de zone peuvent être réalisées. Il appartient toutefois à l'utilisateur de valider ce principe de fonctionnement manuellement par l'intermédiaire des menus dédiés (niveau d'accès 2) (menu 6.3.1).

DEF

Gamme ECS Cassiopée MEZZO Notice d'aide à l'exploitation

Document : 02.NAE.1227 Indice : B Date : 11/05/06 Page : 5/23

2.1 CONDITIONS PARTICULIERES DE GESTION DE L'ALARME FEU

Certaines zones de détction peuvent être exploitées de façon particulière pour autoriser uneADFQUATION entre l'activité de I'etablissemment et une surveillance incendie optimisee. Ces reglages d'optimisation sont obtenus en agissant sur les parametes de configuration de la centrale. Les modes de gestion possibles de I'alarme feu sont les suivants :

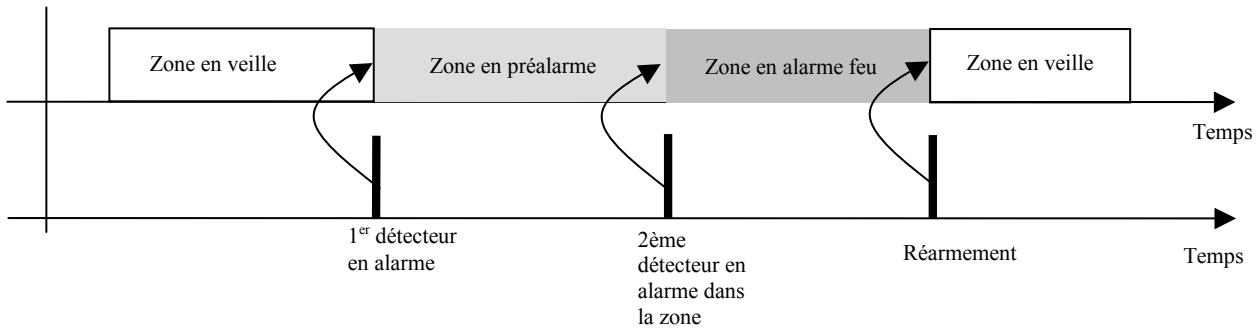

2.1.1. Mode préalarme 2 détecteurs

Les caractéristiques de ce mode de traitement de l'alarme feu est le suivant :

• Ce mode est réservé aux détecteurs automatiques, il est interdit de l'utiliser pour des zones contenant des DM.
  1 détector d'une ZDA transmet une information de feu qui est signalée comme préalarme ; si un second détector de la même ZDA transmet à son tour une alarmé feu, l'ECS passe en condition d'alarme feu.

La zone de détction fonctionne sur le principe de la préalarme qui correspond à une confirmation de l'alarme. Cela signifie qu'un premier détector en feu dans la zone fait passer la zone en préalme. Un deuxième détector en feu, dans la même zone fait passer la zone en alarme feu. Lorsque la zone est en préalme, les fonctions de mise en sécurité ne sont pas sollicitées.

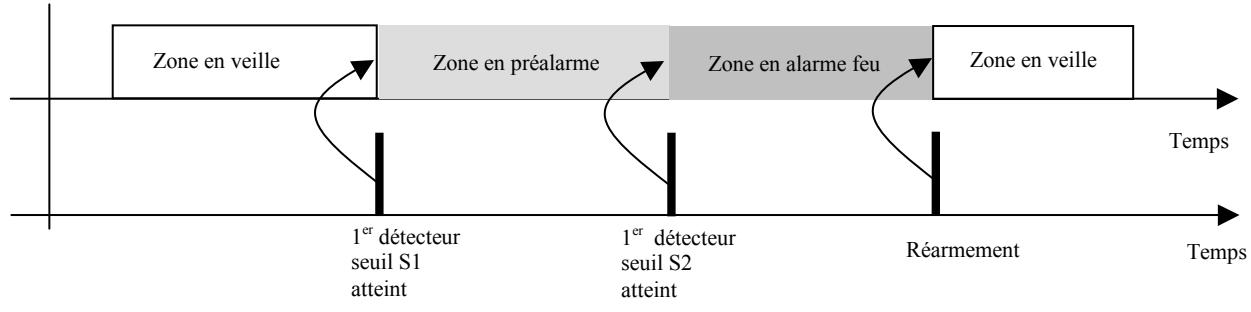

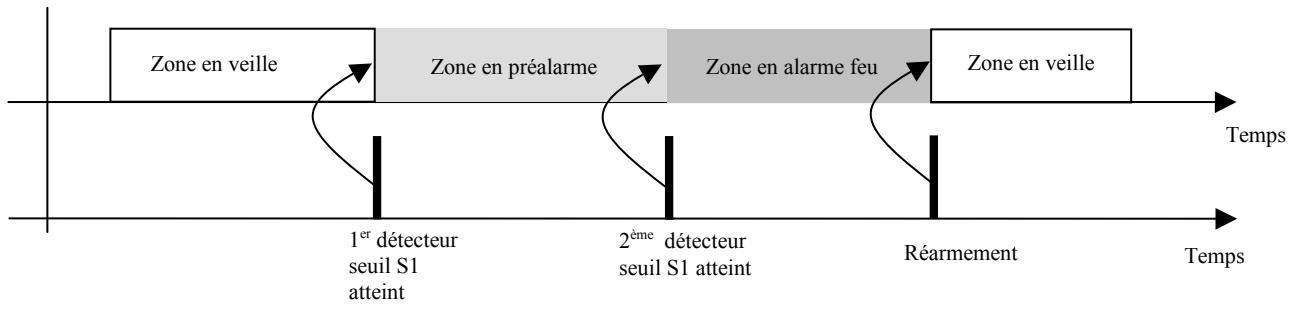

2.1.2. Mode préalarme interactif

Les caractéristiques de ce mode de traitement de l'alarme feu est le suivant :

• Ce mode est réservé aux détecteurs automatiques, il est interdit de l'utiliser pour des zones contenant des DM.
• Soit 1 détector d'une ZDA transmet une information de feu qui est signalée comme préalme ; si un second détector de la même ZDA transmet à son tour une alarmé feu, l'ECS passé en alarmé feu.
• Soit 1 détector d'une ZDA transmet une information de feu qui est signalée soit comme une préalarme si le seuil préalarme (paramétré dans les DDS) est atteint; soit comme une alarme si le seuil alarme (paramétré dans les DDS) est atteint (la gestion de deux seuils est uniquement disponible avec les détecteurs interactifs OA-O, OA-T, OA-M, Solarion)

DEF

Gamme ECS Cassiopée MEZZO Notice d'aide à l'exploitation

Document : 02.NAE.1227 Indice : B Date : 11/05/06 Page : 6/23

Exemple : Lorsque le seuil S1 du détecteur D1 (de la zone 1) est atteint, la zone passe en préalarme. Lorsque le seuil S2 du détecteur D1 est atteint, la zone 1 passes en alarme ou bien, lorsque le seuil S1 du détecteur D2 (de la zone 1) est atteint ; la zone 1 passes en alarme.

Mise en service ou hors service du mode préalarme à 2 détecteurs

Remarque : la selection de ce mode force un fonctionnement en préalarme dans les plages de temps pendant lesquelles le mode est en service.

• Ce mode est réservé aux détecteurs automatiques, il est interdit de l'utiliser pour des zones contenant des DM.
  Mode en service: la ZDA fonctionne sur le principe de préalarme à 2 détecteurs.
  Mode hors service : la ZDA fonctionne de manière standard et l'alarme feu est traitée de façon conventionnelle.

Mode discrimination d'alarme

Remarque: la sélection de ce mode force un fonctionnement en préalarme dans les plages de temps pendant lesquelles le mode est en service.

• Ce mode est réservé aux détecteurs automatiques de fumée, il est interdit de l'utiliser pour des zones contenant des DM.
  Mode en service: 1 détector d'une ZDA transmet une information de feu qui lance une temporisation programmable de 30 à 300s; si un second détector de la même ZDA ou le même détector, transmet à son tour une information de feu pendant cette temporisation, l'ECS passé en condition d'alarme feu. Si à l'issue de cette temporisation, aucune information d'alarme ne vient confirmer la première, celle-ci n'est pas prise en considération.
  Mode hors service : la ZDA fonctionne de manière standard et l'alarme feu est traitée de façon conventionnelle..

3. GESTION DE MISE EN SECURITE INCENDIE (VARIANTE MEZZO C)

FONCTION EVACUATION
Choix d'un état de veille	En présence du public, le système doit être à l'état de veille générale. En son absence, il est possible d'opter pour l'état de veille restreinte.
Processus manuel	Quel que soit l'état de veille, il est toujours possible de commander sans retard l'évacuation de la zone d'alarme en utilisant la touche « Commande évacuation générale ».
Processus automatique	Exclusivement à partir de l'état de veille générale et dans la mesure où un matriçage existe, le SDI en condition d'alarme commande automatiquement l'évacuation de l'établissement (voyant « Alarme »). Cette commande automatique peut être assujettie à un retard programmable de 0 à 5min. Pendant ce retard, il est possible au niveau 2 (3 chiffres suivis d'une pression sur ↓) d'annuler la commande en réalisant un acquittement de processus.
Durée de fonctionnement assigné	Elle est fixée à un minimum de 5 minutes (non réarmable).

AUTRE(S) FONCTION(S) DE MISE EN SECURITE INCENDIE
Processus manuel	Il est toujours possible de commander sans retard une fonction de mise en sécurité incendie en utilisant la touche « Commande de mise en sécurité » .
Processus automatique	Dans la mesure où un matriavage existe, le SDI en condition d'alarme commande automatiquement la mise en sécurité de l'établissement. Cette commande automatique peut être assujettie à un retard programmable de 30s. Pendant ce retard, il est possible d'annuler la commande en procédant à un réarmement du tableau.

4. RECOMMANDATIONS

L'exploitation est grandement facilitée par l'emploi d'un afficheur alphanumeric et de menus qui font appel aux différentes touches disposées sur sa face avant.

Toutefois afin d'assurer une « exploitation sécurisée », le tableau se replace dans son état initial dés que le temps entre deux pressions successives de touche est supérieur à 30 secondes.

Compte tenu de ce paramètre et des fonctions multiples offertes par MEZZO, il est conseilé d'une part de prendre connaissance de l'intégrality de la presente notice et d'autre part d'effectuer de façon régulière des manipulations afin d'acquerir une bonne maîtrise de l'exploitation du tableau en cas de besoin réels.

B. EXPLOITATION DETAILLEE

Les tableaux ci-dessous indiquent les possibilités de navigation en utilisant l'interface homme - machine composé principalement du clavier et de l'afficheur alphanumeric de face avant. Afin de facilititer l'accès aux différentes requêtes de chacun des intervenants, il est souhaitable d'appréhender les menus proposés sous 2 angles distincts :

• Les menus visant l'exploitation de l'installation (ci-après) et
• Les menus visant sa mise en service ou/et sa maintenance.

DEF

Gamme ECS Cassiopée MEZZO Notice d'aide à l'exploitation

Document : 02.NAE.1227 Indice : B Date : 11/05/06 Page : 9/23

1. LES MENUS D'EXPLOITATION

1	Mise en service	N1	1	Mise en service zone	N2
2	Mise hors service	N1	2	Mise en service point	N2
3	Mise en essai	N1	1	Mise en service zone	N2
			2	Mise en service point	N2
1	Mise en essai	N1	1	Mise en essai zone	N2
			2	Mise en essai tableau	N2
1	Fin d'essai zone	N2
5	N° téléphones utiles	N1	1	Fin d'essai tableau	N2
6	Essai signalisations	N1	2	Service de secours	N1
7	Réarmement	N1	2	Entretien - maintenance	N1
1	Acquittement processus	N2
2	Veille générale/restreinte	N2
3	Arrêt/marche UGA	N3
4	Diffuseurs sonores ES/HS	N3
5	Contacts auxiliaires ES/HS	N3
6	Mise ES groupes	N3
7	Mise HS groupes	N3
8	Activation groupes/points	N1	1	Activation groupes	N3
9	Déactivation groupes/points	N3	2	Activation points	N3
			1	Déactivation groupes	N3
			2	Déactivation points	N3

1	Points en alarme feu	N1
2	Points en préalarme feu	N1
3	Points en dérangement	N1
4	Points en alarme technique	N1
5	Points en dérangement technique	N1

DEF

Gamme ECS Cassiopée MEZZO Notice d'aide à l'exploitation

Document : 02.NAE.1227 Indice : B Date : 11/05/06 Page : 10/23

6	Points hors service	N1
7	Points en début de sécurité	N1
8	Points en sécurité	N1
9	Points commande/ commandés	N1
0	Liste des points	N1

1	Points en commande	N1
2	Points commandés	N1

1	Zones en alarme feu	N1
2	Zones en préalarme feu	N1
3	Zones en dérangement	N1
4	Zones en alarmé technique	N1
5	Zones en dérangement tech.	N1
6	Zones hors service	N1
7	Zones en essai	N1
8	Liste des zones	N1

			1	Résumé	N1
			2	Défauts généraux	N1
5	Etat du tableau et groupes	N1	3	Configuration	N2
			4	Signalisations CMSI	N1
			5	Etat des entrées	N1
			6	Etat des groupes	N1
						1
						2
						3
						4
						5

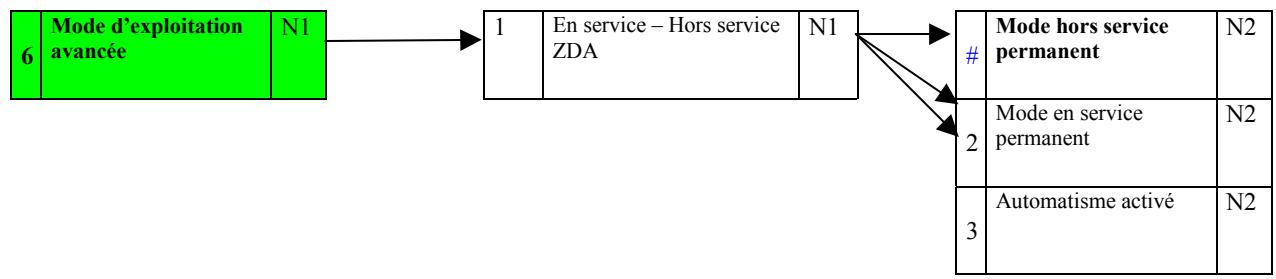

6	Mode d'exploitation avancée	N1	1	Préalarme à 2 détecteurs	N1	1	Mode préalarme permanent	N2
						#	Mode alarmepermanent	N2
						3	Automatisation activé	N2

6	Mode d'exploitation avancée	N1	1	Discrimination d'alarme	N1	#	Mode alarme standard permanent	N2
						2	Mode discrimination permanent	N2
						3	Automatisation activé	N2
DEF	Gamme ECS Cassiopée MEZZO Notice d'aide à l'exploitation	Document : 02.NAE.1227 Indice : B Date : 11/05/06 Page : 11/23

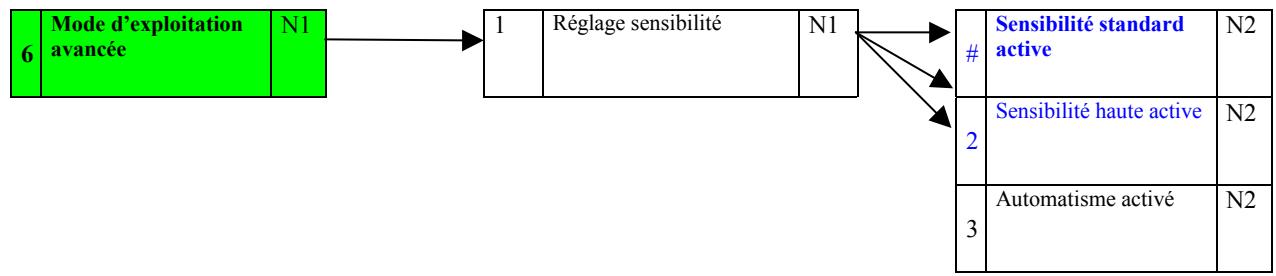

Les sous-menus 6.1, 6.1.1, 6.1.2, 6.1.3 ont une identification variable, celle-ci dépend du mode choisi (choix exclusif dans les DDS via le logiciel de téléchargement), d'autre part le numéro du dernier sous-menu est remplaced par # pour indiquer le mode actif sur la centrale en cours. Le sous-menue 6.1 indiquera « Fonction non programmée » si aucune fonction particulière n'a été可以选择.

Le sous-menu 6.1.3 « Automatismé activé » permet d'activer le mode d'exploitation particulière choses dans les DDS, l'exploitant devra l'activer à la mise en service via ce sous-menu pour que celui-ci rentre en fonctionnement.

Note : Les 3 sous-menu 6.1.1,6.1.2,6.1.3 s'appliquent sans distinction à toutes les zones choisies dans les DDS.

DEF

Gamme ECS Cassiopée MEZZO Notice d'aide à l'exploitation

Document : 02.NAE.1227 Indice : B Date : 11/05/06 Page : 12/23

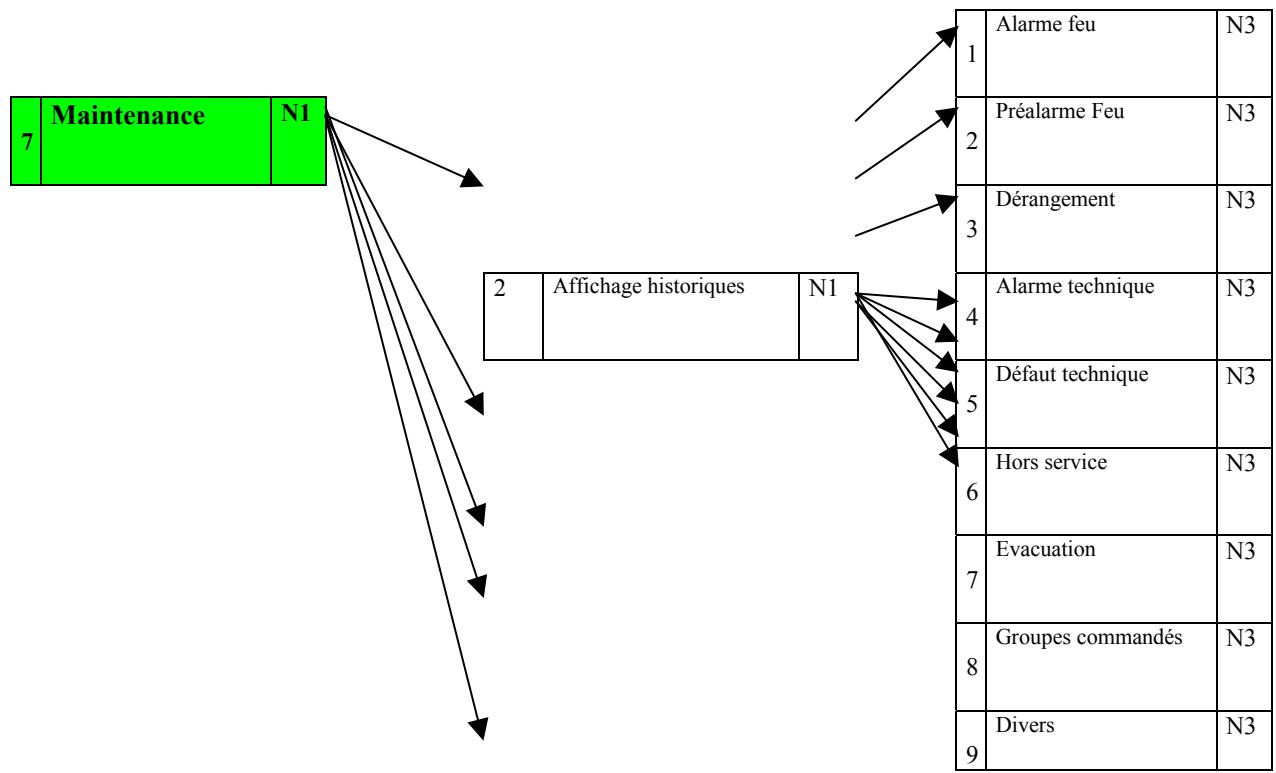

3	Effacement des historiques	N3
4	Mise en/hors service par plage	N3
5	Configuration tableau	N3
6	Impressions	N1
7	Transmissions	N3
8	Informations téléchargement	N3
9	Etat des points	N3
10	Etat des zones	N3
11	Etat du tableau	N3
12	Historiques	N3

DEF

Gamme ECS Cassiopée MEZZO Notice d'aide à l'exploitation

Document : 02.NAE.1227 Indice : B Date : 11/05/06 Page : 13/23

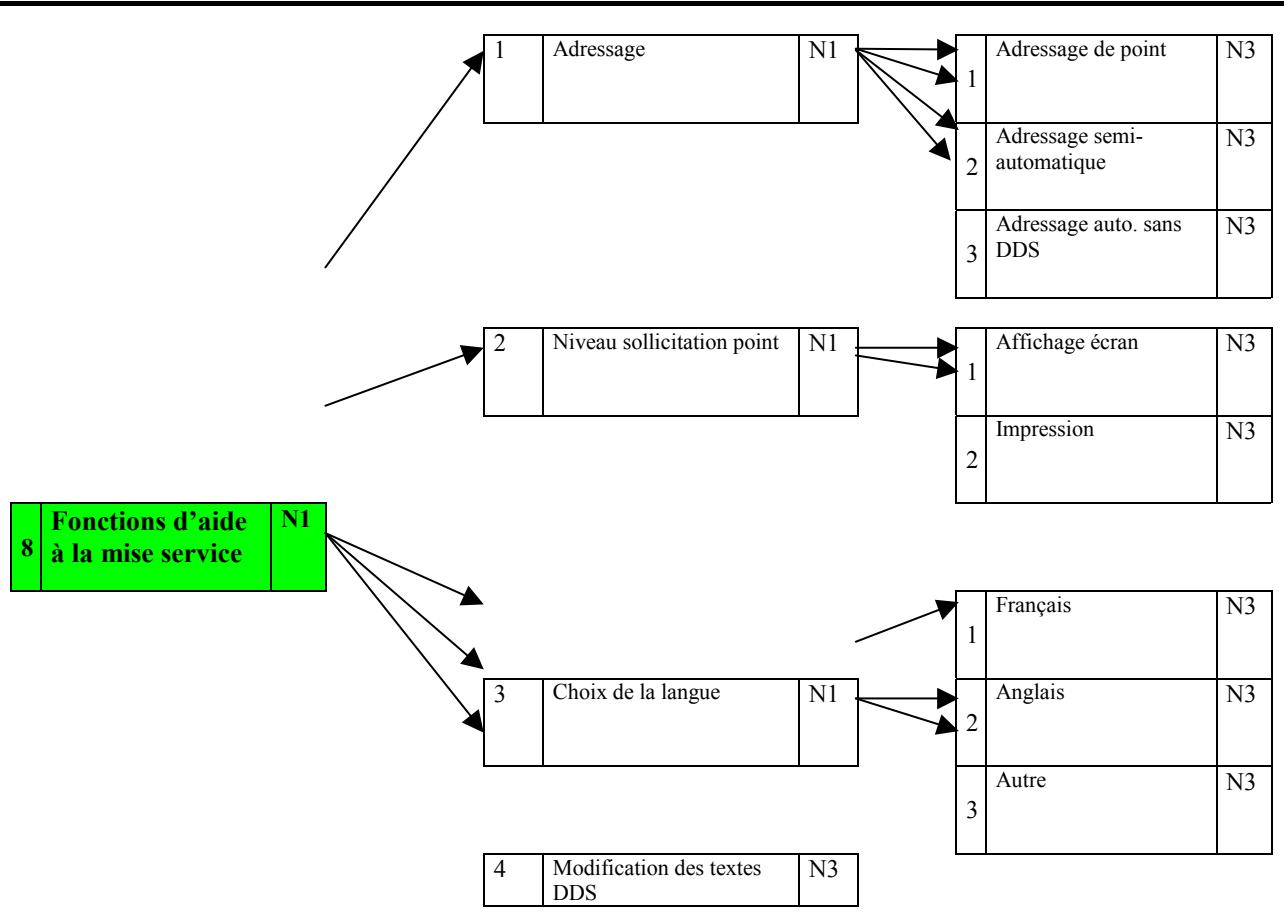

5	Auto - configuration	N1	1	Système bouclé	N3
			2	Système en ligne ouverte	N3

Les sous-menus 8.1.2 et 8.1.3 ne seront pas accessibles dans un premier temps.

Le menu 8.4 permettra de modifier les libellés des points, des zones, des groupes et les numérores de téléphone.

Le sous-menu 8.2 permettra d'afficher sous forme de barregrappe le niveau d'alarme ou de dérangement pour les détecteurs en Defnet C, d'afficher le niveau d'alarme (1 à 8) et le niveau d'encrassement (0, +/- 1 à +/- 3) pour les détecteurs en Defnet D. Pour l'impression, le barregrappe sera remplaced par une valeur en pourcentage.

2. FONCTIONS DES COMMANDES ET SIGNALISATIONS GENERALES

Les voyants

Sous tension : le tableau est alimenté par au moins une de ses 2 sources d'alimentation.
- Alarme feu générale : au moins une alarme feu est présente sur le site, l'afficheur en précise l'origine.
- Préalarme : information de feu soumise à confirmation (se rendre sur zone).
- Alarme technique : au moins un élément a été activé, l'afficheur en précise l'origine (se rendre sur zone).
Essai : indique qu'une zone a ete mise volontairement hors service (maintenance, par exemple), l'afficheur donne le detail.
Zone (s) hors service : au moins une zone a ete mise volontairement hors service, l'afficheur donne le detail.
- Dérangement: au moins un défaut ou un dérangement estprésent; lorsque le défaut a pour origine un point de détention, l'afficheur en précise l'origine.
- Défaut dialogue : un des sous-ensembles du tableau est défailleant.
- Système hors service : en mode fixe, indique que le tableau n'est plus opérationnel ; en mode clignotant, accompagne le défaut dialogue.
- Défaut alimentation : au moins une source d'alimentation du système de sécurité incendie est en défaut.
- Exploitation particulière : au moins une zone est soumise à un mode particulier d'exploitation de l'alarme.

l'afficheur alphanumericique 4 lignes – 40 caractères

Utilisé pour préciser la provenance des informations, on désigne principalement :

Condition de veille : absence d'évenement, l'afficheur indique date, heures et généralement coordonnées du site ;
Condition d'alarme : sont précises la condition, le rang, la localisation et un libellé en clair. Les 2 premières lignes sont réservées à la première alarme feu, les 2 lignes suivantes à la dernière.
Condition de dérangement : informations au même format que la condition d'alarme mais non prioritaire lorsqu'une alarme est présente.
Condition de hors service : informations au meme format que la condition d'alarme mais non prioritaire lorsqu'une alarme ou un dérangement de point est present.

Les touches

Essai signalisations : permet à tout moment d s'assurer du fonctionnement des signalisations visuels et sonores de la face avant du tableau.
- Arrêt signal sonore : permet d'interr compromise à tout moment le signal sonore qui est continu pour une alarmé et discontinu pour un dérangement. Lorsque levoyant « Système hors service » est allumé, le signal sonore n'est plus acquittable.
- Réarmement : après disparition de la cause d'alarme feu, permet d'initialiser la processus de remise en condition de veille.

Leclavier

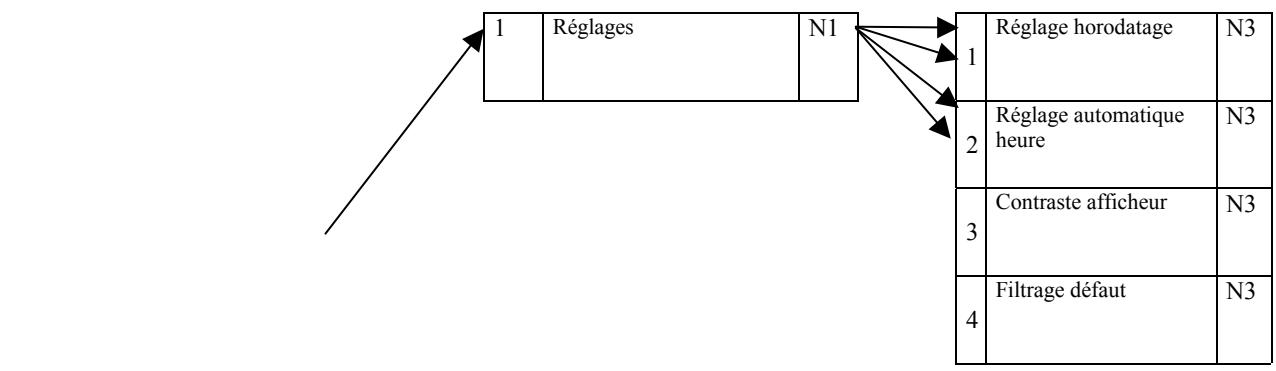

• Les flèches : permettent la navigation dans les menus d'exploitation.
• Les 12 touches alphanumerices : les touches numériques permettent de saisir des variables (code d'accès, n° de zone, etc), la touche « ↓ » autorise la prise en compte de cette saisie et la touche « ← » annule la的最后一 mise.

FONCTIONS PARTICULIERES AU MEZZO C

En plus des signalisations et commandes générales disposées sur la face avant de MEZZO S (voir §.préci-dess), MEZZO C permet la gestion :

• De l'équipment d'alarme (pavé « EVACUATION GENERALE ») et
• Du système de mise en sécurité incendie (pavé « MISE EN SECURITE »).

La fonction évacuation

Voyant commande évacuation générale : signale que le processus d'évacuation est en cours.
Voyant alarme: le processus d'évacuation est ou a été déclenché de façon automatique (décteur, etc); ne s'était qu'en réalisant un acquittement de processus.
Voyant veille generale - veille restreinte : signale que le processus ne peut etre déclenché que manuellement.
Voyant dérangement liaison - diffuseurs sonores HS : signale soit la présence d'un défaut sur la ligne de diffusion sonore, soit la mise hors service volunteered de la diffusion sonore (maintenance, par exemple).
- Touche commande évacuation générale : permet à tout moment de déclencher sans lié un processus manuel d'évacuation.
- Touche acquittement de processus : permet d'eteindre le voyant alarme et eventuèlement d'interr compromise le lancement d'un cycle d'évacuation.

Les 2 fonctions de mise en sécurité incendie

• Touche commande manuelle : permet à tout moment de commander sans délambda les dispositifs liés à la fonction.

DEF

Gamme ECS Cassiopée MEZZO Notice d'aide à l'exploitation

Document : 02.NAE.1227 Indice : B Date : 11/05/06 Page : 16/23

4.2

EXAMPLE: REARMEMENT D'UNE ALARME

Etat initial

Signalisation

- Voyant vert « Sous tension » etvoyant rouge « Alarme feu générale » allumés

-Ecran d'alarme sur l'afficheur

- Signal sonore

Commande

- Pression sur la touche « Arrêt signal sonore »

ALARME FEU 1: ZONE 001 POINT 125 ESPACE CONTEMPORAIN JEAN JULES LUC

Initialisation du processus de réarmement

Signalisation

- Voyant vert « Sous tension » et voyant rouge « Alarme feu générale » allumés

- Ecran intermédiaire

Commande

Pression sur la touche « Réarmement »

* Réarmement *

Code d'accès niveau 2 : _

Saisie du code de niveau 2

signalisation

- Voyant vert « Sous tension » et voyant rouge « Alarme feu générale » allumés - Ecran intermédiaire

commande

- composition du code x x x suivi de ↓

* Réarmement *

Code d'accès niveau 2:***_

Réarmement

signalisation

- Voyant vert « Sous tension » allumé

- Ecran de veille

commande

11h48	16/05/05
ESPACE DU XXI SIECLE

D. CONSIGNES GENERALES D'ENTRETIEN

1. ENTRETIEN

Il consiste uniquement, dans la mesure où il se justifie, en un dépoussierage interieur et un nettoyage extérieur. Le nettoyage s'effectue à l'aide d'un chiffon humide, l'emploi de produits détergeants est déconseilé.

2. VERIFICATIONS DE L'INSTALLATION

Les vérifications décrites ci-après doivent être réalisées au minimum une fois par an et par un personnel qualifié et formé maîtrisant les installations de détention et de protection incendie.

Ces vérifications portent principalement sur :

• Les contrôls généraux ;
  La fonctionnalité de l'installation.

2.1. MOYENS SPECIFIQUES NECESSAIRES

Moyens matériels

Un multimètre numérique;

Un chronomètre;

Un générateur adapté à chaque type de détecteur;

Une perché d'essay ou tout autre moyen approprié au regard de l'implantation des apparciels de détction.

Documentation

La présente notice;

La fiche de mise en service dûment complétée;

Les plans d'installation : position des différents apparciels (déTECTeurs, ...) ;

Une copie de la fiche de maintenance qui sera complétée lors de ces contrôles.

2.2. CONTROLES GENERAUX

A partir de l'etat de veille, procesdersequentiellementde laformaisuivante:

Contrôle	Action	Consequence spécifique
essay signalisations	exercer momentanément une pression sur la touche de face avant.	tous les voyants sont allumés + signal sonore cadencé.
source de sécurité (MEZZO C uniquement)	déconnecter un des fils de liaison à la batterie de l'UGA.1 (Batterie 2).	les voyants « Défaut alimentation » et « Dérangement » allumés + signal sonore continu.
source secondaire	couper le secteur 230V.	les voyants « Défaut alimentation » et "Dérangement » allumés + signal sonore continu.
source principale	rétabrir le secteur puis déconnecter un des fils de liaison aux batteries de la source secondaire (Batterie 1).	les voyants « Défaut alimentation » et "Dérangement » allumés + signal sonore continu.
retour à l'état initial	rétabrir la liaison aux batteries source secondaire.	seul levoyant « Sous tension » est allumé.

Mesurer la tension :

• Secteur (entree de l'alimentation MEZZAL (ref: S-100F-24)): entre 195V et 253V en courant alternatif ;
  Source secondaire « Batterie 1 » : entre 25,8V et 28,2V en courant continu ;
  Source de sécurité « Batterie 2 »: entre 12,9V et 14,1V en courant continu.

2.2.1. AVERTISSEMENT

Ces essais consisten en un contrôle reel du Systeme de Detection Incendie. Neutraliser les matériels de mise en sécurité ou/et de protection incendie, ils seront testés ensuite selon leur propre procedure.

Pour la variante MEZZO C, déconnecter les lignes de diffusion sonore et de télécommande.

2.2. ESSAIS DU SDI SEUL

Avertissement

Mezzo est un apparéil configurable. Avant de procéder aux essais du SDI assurer vous de possérer les modes de configuration des zones de détction ainsi que les critèresHoraires s'ils existent. L'absence de ces informations pourra nuire à la compréhension des résultats ou fausser leur interprétable. Pour appréhender les différents modes applicables à Mezzo, se référer au chapitre §B.2.2 du présent document.

2.2.1. Champ d'application

Ces contrôle sont à effectuer sur chaque point du système de détction (DI, AC, DM et AT). Les différents contrôle réalisés sont mis à profit pour vérifier la fonctionnalité des points du système de détction, mais également celle des systèmes de commande et (ou) de répetitions programmables, tant en ce qui concerne la commande que les délays d'action.

Bien entendu l'alarme feu peut être obtenue de façon classique, c'est à dire un point de détction (DI, DM ou AT) en alarme transmet son information à l'ECS et fait passer l'installation en condition d'alarme feu au sens de la norme NF EN54-2.

Pour satisfaire à différentes applications particulières (parking, industrié, ...), MEZZO est doté de fonctionnalités avances (se référer au chapitre §B2.2).

2.2.2. Exploitation avec contraintes horaires de type JOUR/NUIT

Ce mode permet de façon manuelle ou de façon automatique programmée sur 7 jours, d'autoriser l'ECS à prendre en compte les différents modes de gestion (se réfééré au chapitre §B2.2)

2.2.3. Condition d'alarme feu

Pour chacun des points du système de détction et à l'aide de la source adaptée au point à contrôle :

Provoquer son passage en alarme, puis contrôle signalisations lumineuses et sonores ;
Pour les éléments commandables ou les répetitions programmes, vérifier la cohérence des événements répetés et chronométrie la temporisation de retard;
- Finalement, réalisier un réarmement.

Rappels:

• Lorsqu'une zone est en essai, les processus déclenchés par les alarmes feu de point de cette zone sont inhibés : commandes de groupe, commande évacuation, commande de mise en sécurité, mise à jour des tables d'alarme et préalarme JBUS ; seuls les éléments de type DI sont commandés quand ils sont déclarés hors service.
• Sur une même ligne principale, un maximum de cinq points en alarme peuvent avoir leurvoyant et leurindicateur d'action individuel allumés simultanement. Au-delà, le point passé le plus récemment en alarmevroque l'extinction du voyant et de l'indicateur d'action individuel du plus ancien point en alarmé;excepté pour le premier point passé en alarmé dont les éléments restent toujours activés. Ce mode d'allumage des voyants des points en alarmé est indépendant de l'activation eventuelle de la sortiecommandable des détecteurs utile aux indicateurs d'action commun notamment.

2.2.4. Condition de dérangement

Pour les points générant un dérangement spécifique, tels les organes d'alarme technique (AT avec entrée affectée au dérangement) ou les matériels non ponctuels (déteur linéaire, multiponctuel, ...), provoquer le passage en dérangement du point considéré (masquage pour un linéaire, par exemple) et contrôler la qualité des signalisations.

2.3. ESSAIS DE L'ENSEMBLE SDI - SMSI

Ces vérifications sont spécifiques au produit MEZZO C.

Avant toute chose, prendre toutes les précautions nécessaires quant à la diffusion sonore et aux différentes télécommandes. Dans tous les cas prévenir le service de sécurité de l'établissement.

Le tableau est à l'etat de voir, les lignes de diffusion sonore et les lignes de télécommande sont connectées. Lorsque le tableau est associé à une alimentation extérieure, vérifier la bonne transmission des évventuelles informations de défaut secteur et défaut batterie de cet équipement.

2.3.1. Commande manuelle

2.3.1.1. Fonction évacuation

Au niveau du pavé « EVACUATION GENERALE » de la face avant, actionner la commande d'évacuation générale pendant 3s :

Vérifier que levoyant associé est allumé;
- Contrôler le bon fonctionnement des diffuseurs sonores et des évventuels dispositifs associés à l'évacuation.

Après la durée téléchargeé, le cycle d'évacuation est terminé.

2.3.1.2. Autres fonctions de mise en sécurité

Au niveau du pavé « MISE EN SECURITE » de la face avant, actionner la touche « Commande de mise en sécurité » de la fonction à contrôle :

• Contrôler la prise en compte de l'ordre de télécommande par les dispositifs actionnés de sécurité ou/et installations techniques ;
• Proceder au réarmement du tableau et replacer les dispositifs en position d'attente.

2.3.2. Commande automatique

Pour chacune des boucles de détction, solliciter un point (de préférence un détector automatique car exceptés dans certains types d'établissement classés, les déclencheurs manuels ne doivent pas être à l'origine de l'émission d'un ordre global de mise en sécurité):

Lancer le chronomètre ;
Vérifier la qualité de la signalisation d'alarme et noter la durée des éventuelles temporisations ;
- Contrôler le bon fonctionnement des diffuseurs sonores et des évventuels dispositifs associés à l'évacuation ;
- Contrôler la prise en compte de l'ordre de télécommande par les dispositifs actionnés de sécurité ou/et les installations techniques ;
- En fin de cycle d'évacuation, noter la durée assignée de fonctionnement puis procéder à un réarmement du tableau, à un acquittement de processus et replacer les dispositifs en position d'attente.

3. PIECES DETACHEES

Désignation	Référence
module de face avant pour MEZZO S	Module MPM-S (maintenance)
module de face avant pour MEZZO C	Module MPM-C (maintenance)
module d'alimentation	MEZZAL (r éf S-100F-24 (29MC) (maintenance)
carte de 7 relais de répétition paramétrables	R7P2 (extension ou maintenance)
carte de 12 relais de répétition paramétrables	R12P2 (extension ou maintenance)
carte de 20 relais de répétition paramétrables	C20R (extension ou maintenance)
carte réseau RS485	ISO-RS (extension ou maintenance)
alimentation électrique de sécurité	ACS24-2A (destinée à l'énergie de télécommande des diffuseurs sonores)
batterie 12V/17Ah	Batterie étanche au plomb UL-VO tout constructeur
batterie 12V/2,1Ah (MEZZO C uniquement)	Batterie étanche au plomb UL-VO tout constructeur

A PROPOS DES BATTERIES D'ACCUMULATEURS AU PLOMB

La durée actuelle de vie de ce type de batterie est au minimum de 2 ans. Il est recommendé de les changer tous les 4 ans. La signification du codage en accompagnement des batteries de marque YUASA (DF=21/05/2001, DDLMS=21/05/2002, par exemple) est la suivante et permet d'identifier la date de fabrication :

lieu de fab.	chiffre 1	chiffre 2	chiffre 3	chiffre 4	chiffre 5	chiffre 6	chiffre 7	lettre	exemplé
UK ou US	année	mois	mois	jour	jour	code interne	code interne	-	1052142 21/05/2001
Taiwan	année	année	mois	mois	jour	jour	usine	linne de fabrication	9708063A 06/08/1997
Japon	année	année	mois	mois	jour	jour	code interne	-	9703211 21/03/1997

4.

MAINTENANCE

La longévité et l'efficacité d'une installation résident dans son entretien qui doit être impérativement effectué par une société qualifiée. Un contrat d'entretien vous sera proposé par une agence de proximate de la société DEF :

La Détction Electronique Française (D.E.F)

9, rue du Saule Trapu

91882 Massy Cedex

(0033) (0)1.60.13.81.81

WWW.DEF-fr.com

DEF

Gamme ECS Cassiopée MEZZO Notice d'aide à l'exploitation

Document : 02.NAE.1227 Indice : B Date : 11/05/06 Page : 21/23

F. FICHE DE MAINTENANCE

Voir ci-après.

DEF

Gamage ECS Cassiopée MEZZO Notice d'aide à l'exploitation

Document : 02.NAE.1227 Indexe : B Date : 11/05/06 Page : 22/23

MAINTENANCE

FOLIO 1/1

Nom de I'opérateur

Date de l'intervention

Nom du site

Référence du produit central: MEZZO S, MEZZO C(a)

Numéro de série

Contrôle généraux
Essai signalisations	correct, incorrect (a)
Défaut batterie source sécurité (Batterie 2)	correct, incorrect, sans objet (a)
Défaut batteries source secondaire (Batterie 1)	correct, incorrect (a)
Défaut secteur	correct, incorrect (a)
Tension secteur	. . . V (b)
Tension source secondaire	. . , . V (b)V
Tension source de sécurité (MEZZO C)	. . , . V (b)V

Essais fonctionnels
Essais SDI seul	correct, incorrect (a)
Essais SDI - SMSI sur MEZZO C	correct, incorrect, sans objet (a)
Retard à la diffusion sonore	. . s (b)
Durée assignée de fonctionnement	. . . s (b)

REMARQUEPARTICULIERE

(a): Rayer la ou les mentions inutiles.
(b) : Porter la valeur mesurée.

G. FICHE TECHNIQUE DU SYSTEME DE SECURITE INCENDIE

Nom et adresse du titulaire :	La Détention Electronique Française (D.E.F) 9, rue du Saule Trapu - 91882 MASSY cedex - FRANCE
Référence commerciale :	MEZZO S
Type de produit :	ECS
Normes de référence :	NF EN54-2 et NF EN54-4
Référence commerciale :	MEZZO C
Type de produits :	ECS/CMSI
Normes de référence :	NF EN54-2, NF EN54-4, NF S 61-934 et NF S 61-936
1. Type de système :	Adressable interactif par zone et par point
2. Caracteristiques certifiées :
- Capacité maximum de l'ECS :	2 lignes principales bouclées pour 256 points.
- Capacité d'une ligne bouclée :	128 détecteurs et/ou déclencheurs maximum
- Capacité du CMSI (MEZZO C)	1 UGA1 (2 lignes de diffusion sonore au standard 24V) 2 fonctions (ligne de télécommande au standard 24V)
3. Associativité :	Principalement gamas ORION. Toute précision peut être fournie par le rapport d'associativité.

4 à 8. Notices relatives au produit :

Notice d'installation et de raccordement : 02.NIR.

Notice de mise en service : 02.NMS.

Guide d'exploitation : 02.NAE.
