MODE D'EMPLOI CASSIOPEE FORTE DEF
| DEF | Gamage ECS Cassiopée FORTE
Notice d'aide à l'exploitation | Document : 02.NAE.1243
Indexe : B
Date : 30/10/07
Page : 2/26 |
SOMMAIRE
A PRESENTATION 3
B PRINCIPES GENERAUX D'EXPLOITATION 4
B.1 LES NIVEAUX D'ACCES 4
B.2 GESTION DU SYSTEME DE DETECTION INCENDIE 5
B.3 GESTION DE MISE EN SECURITE INCENDIE (VARIANTE FORTE C) 8
B.4 RECOMMANDATIONS 8
C EXPLOITATION DETAILLEE 8

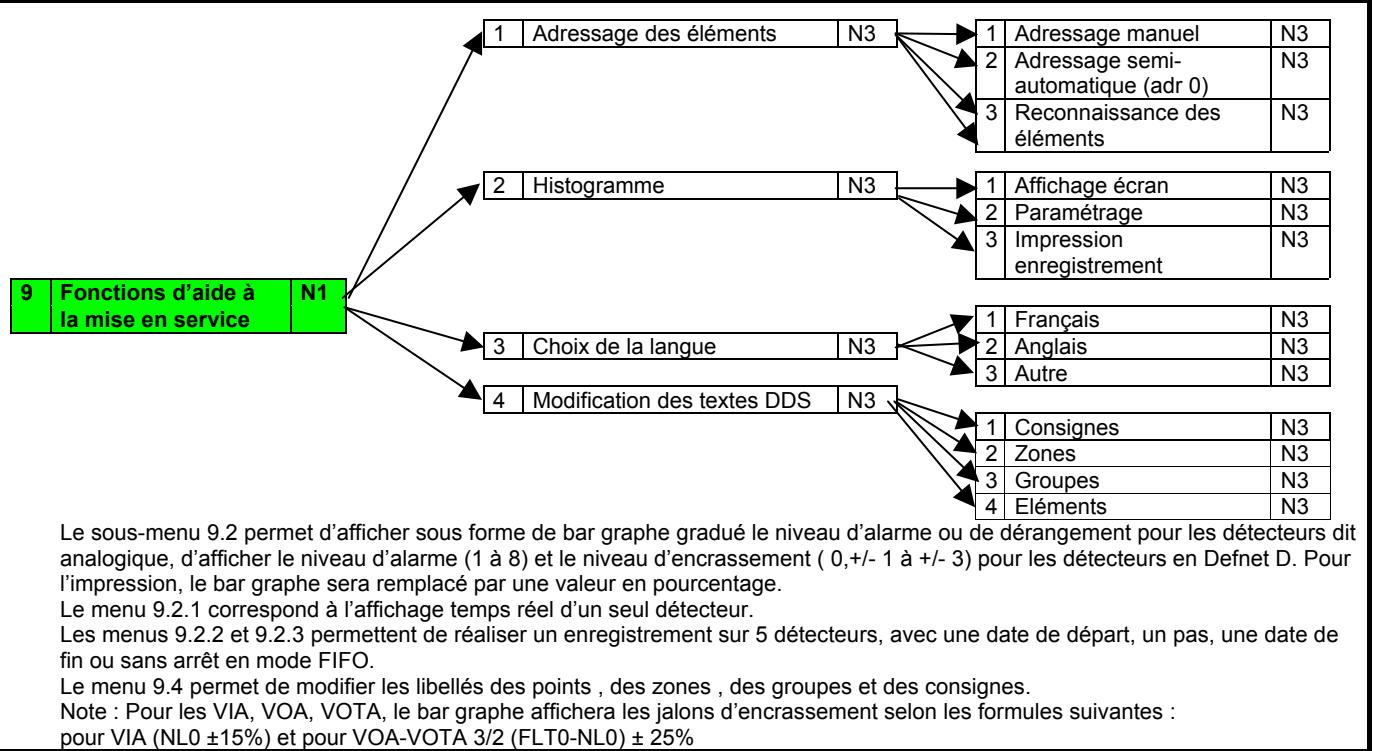

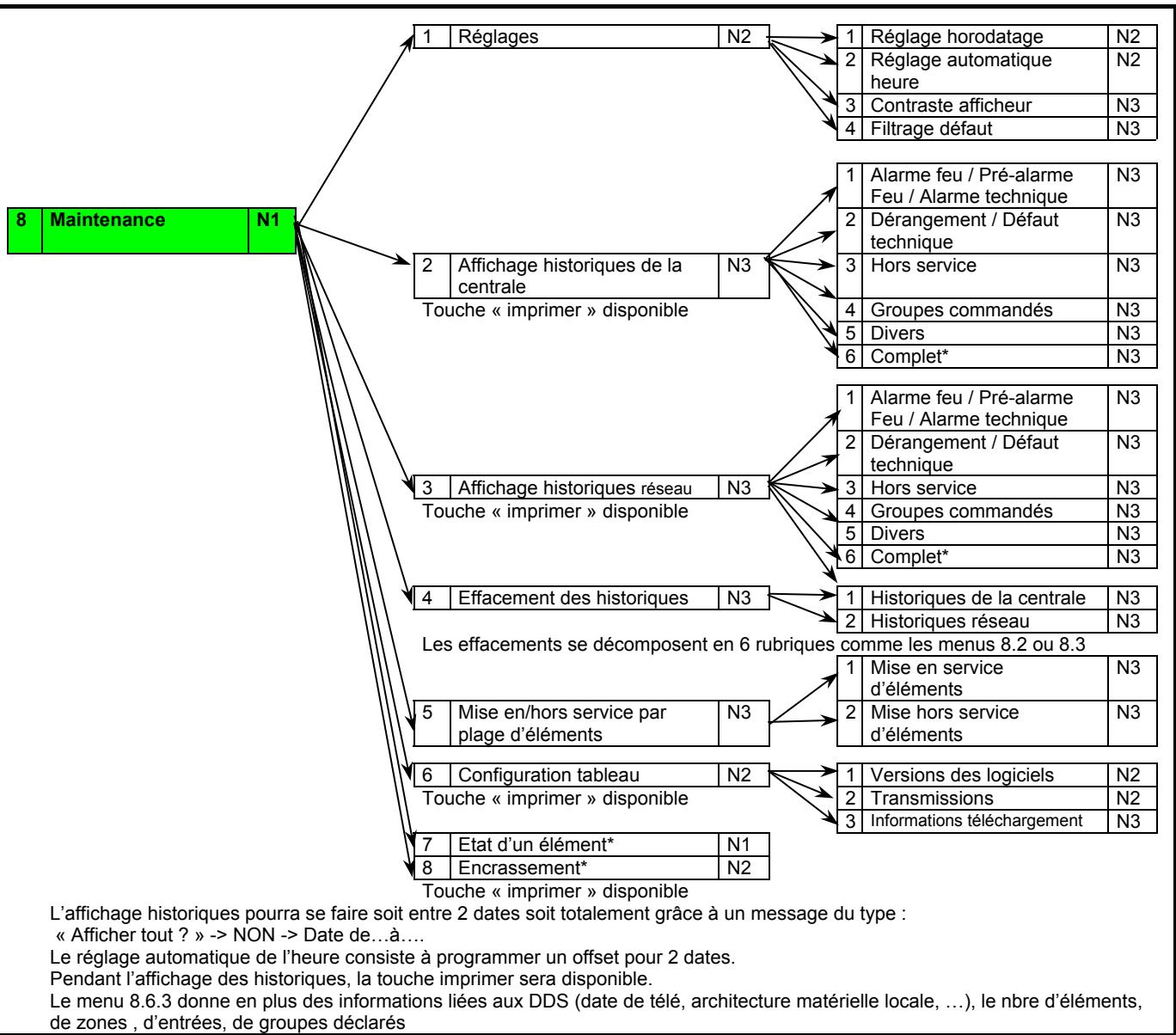

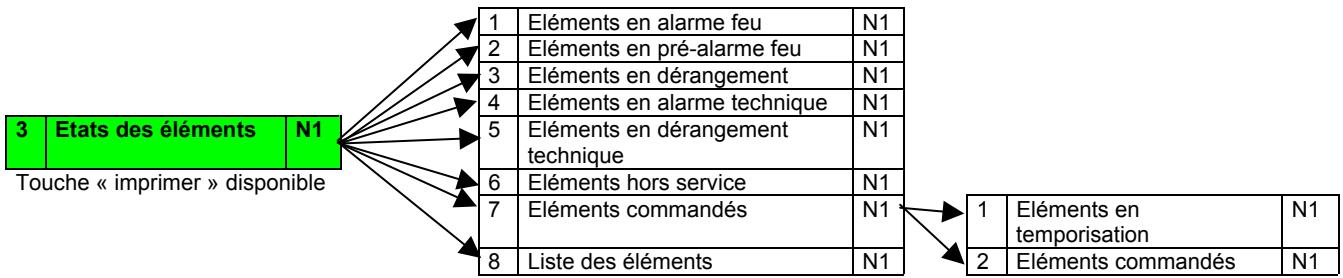

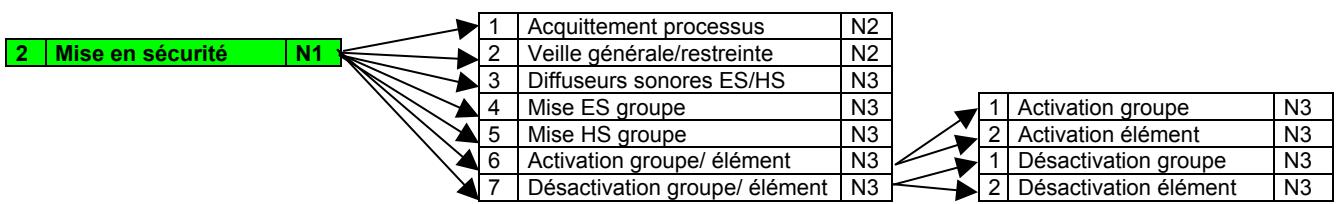

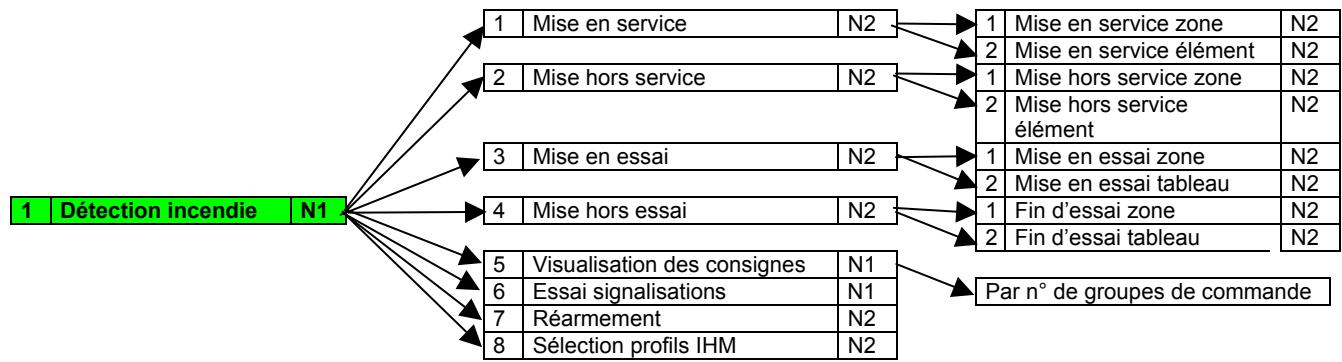

D ARBORESCENCE DES MENUS 9
D.1 FONCTIONS DES COMMANDES ET SIGNALISATIONS GENERALES 12
D.2 FONCTIONSPARTICULIERESAUFORTE C 13

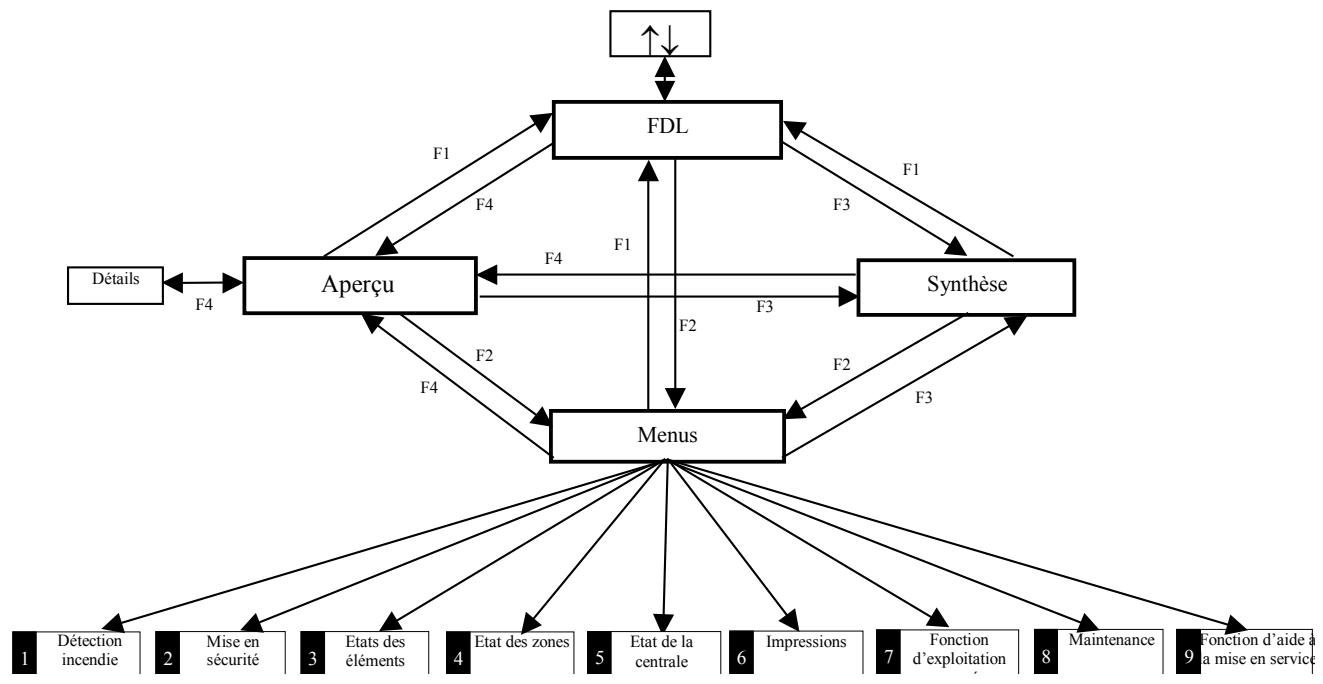

D.3 INTERFACE HOMME - MACHINE 14

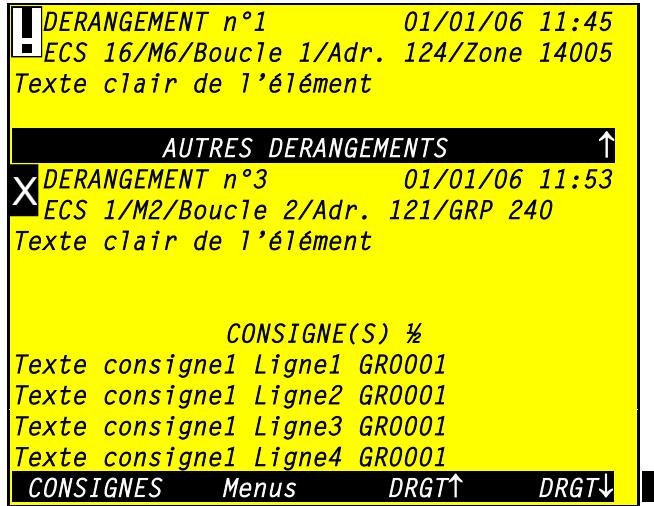

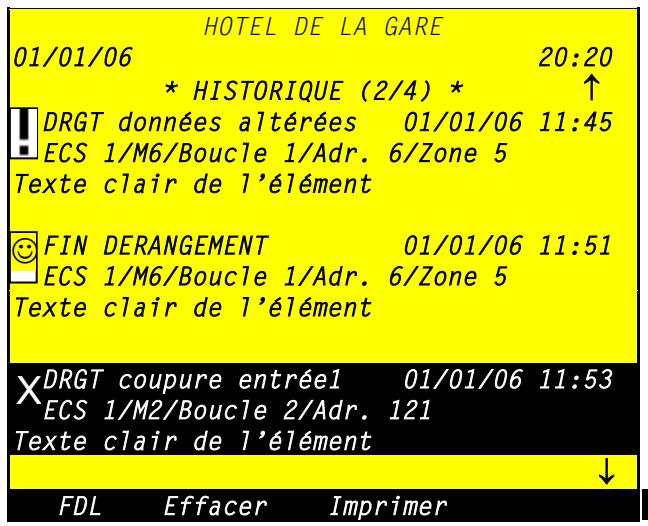

D.4 ECRAN FDL (FIL DE L'EAU) 15
D.5 ECRAN SYNTHÉSE SYSTÉME 17

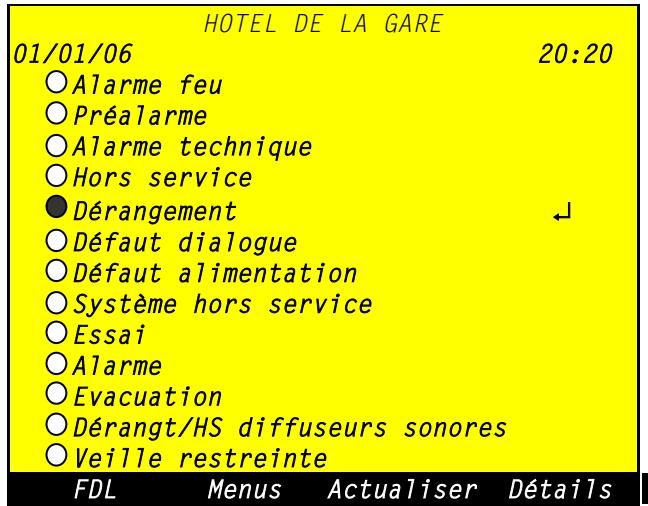

D.6 ECRAN APERCU 17

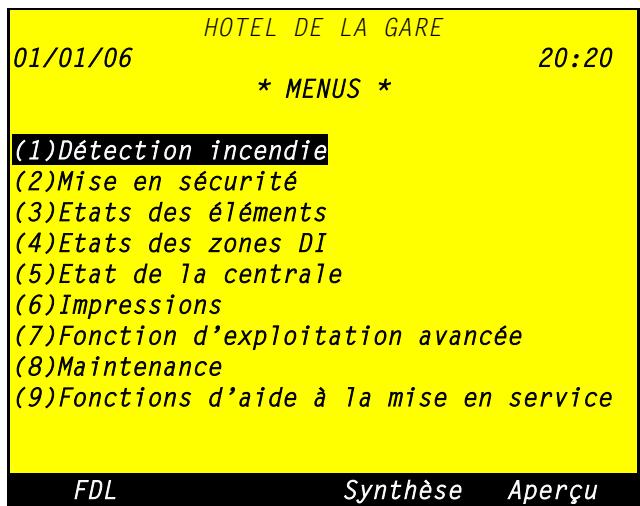

D.7 ECRAN MENUS 18
D.8 IMPRESSIONS 18

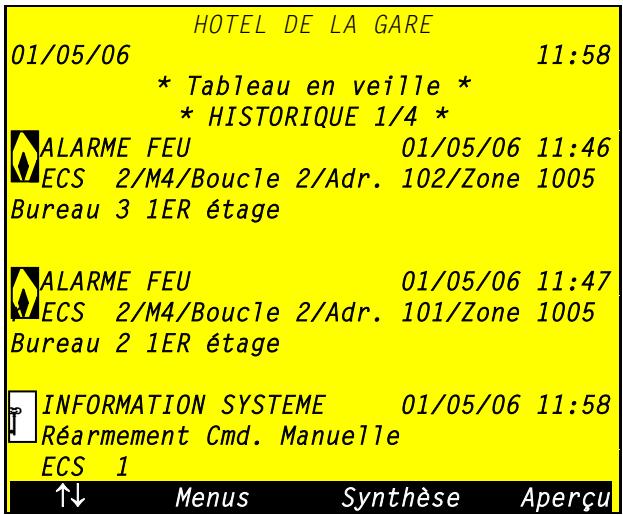

D.9 EXAMPLE: REARMEMENT D'UNE ALARME 19
E CONSIGNES GENERALES D'ENTRETIEN 20
E.1 ENTRETIEN 20
E.2 VERIFICATIONS DE L'INSTALLATION 20
E.3 PIECES DETACHEES 23
E.4 MAINTENANCE 23
F FICHE DE MAINTENANCE 24
G FICHE TECHNIQUE DU SYSTEME DE SECURITE INCENDIE 26
| | | |
| | | |
| | | |
| | | |
| B | 26/03/07 | Ajout gestion horsaire, écans | Toutes |
| A | 10/01/06 | Création | Toutes |
| Indexe | Date | Description | Page(s) |
| DEF | Gamage ECS Cassiopée FORTE
Notice d'aide à l'exploitation | Document : 02.NAE.1243
Indexe : B
Date : 30/10/07
Page : 3/26 |

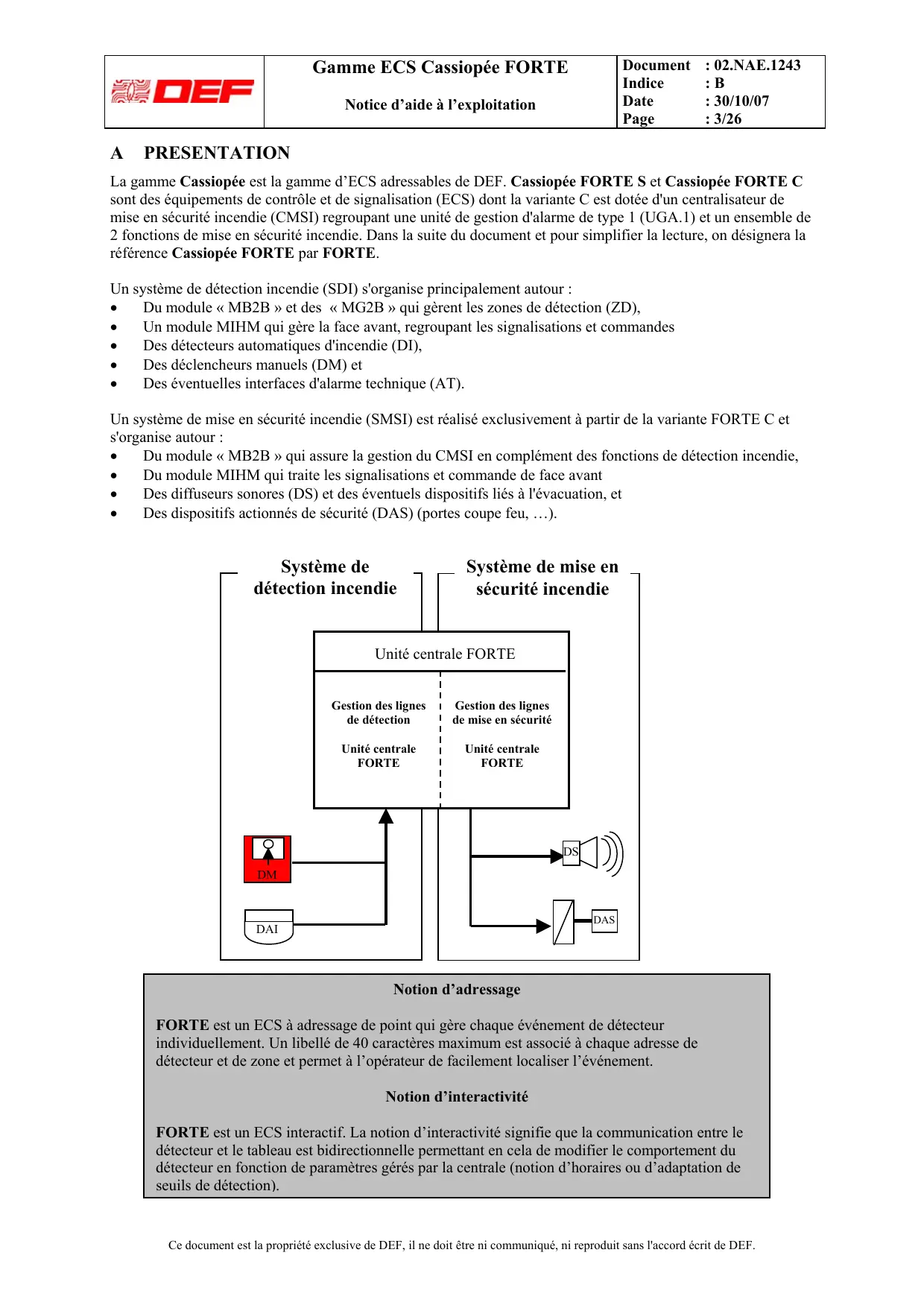

A PRESENTATION
La gamme Cassiopée est la gamme d'ECS adressables de DEF. Cassiopée FORTE S et Cassiopée FORTE C sont des équipements de contrôle et de signalisation (ECS) dont la variante C est dotée d'un centralisateur de mise en sécurité incendie (CMSI) regroupant une unité de gestion d'alarme de type 1 (UGA.1) et un ensemble de 2 fonctions de mise en sécurité incendie. Dans la suite du document et pour simplifier la lecture, on désignera la référence Cassiopée FORTE par FORTE.

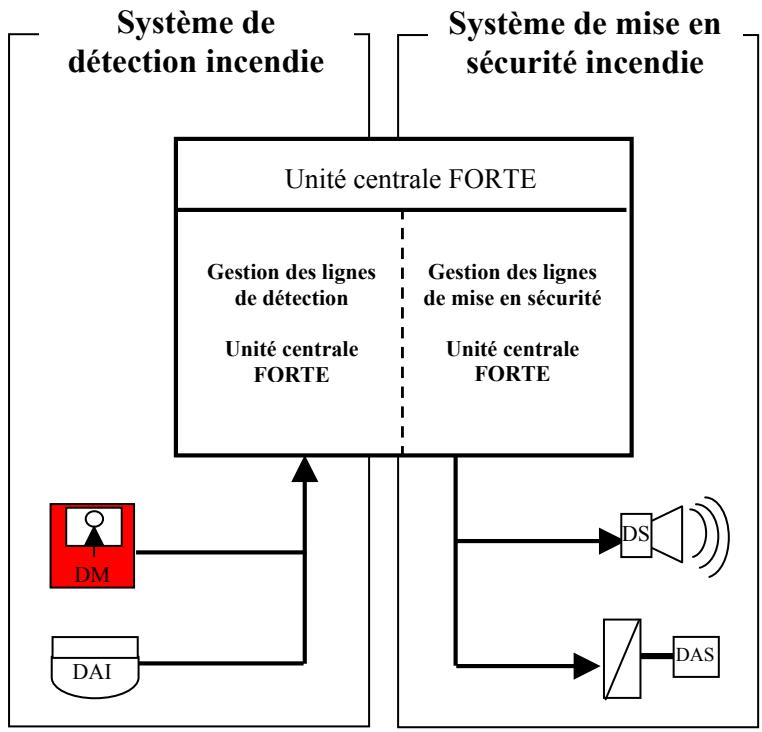

Un système de détction incendie (SDI) s'organise principalement ajuster :
- Du module « MB2B » et des « MG2B » qui gérent les zones de détction (ZD),
- Un module MIHM qui gère la face avant, regroupant les signalisations et commandes
- Des détecteurs automatiques d'incendie (DI),
- Des déclencheurs manuels (DM) et
- Des évientuelles interfaces d'alarme technique (AT).
Un système de mise en sécurité incendie (SMSI) est réalisé exclusivement à partir de la variante FORTE C et s'organise autour :
- Du module « MB2B » qui assure la gestion du CMSI en complément des fonctions de détction incendie,
- Du module MIHM quiTRAITE les signalisations et commande de face avant
- Des diffuseurs sonores (DS) et des évventuels dispositifs liés à l'évacuation, et
- Des dispositifs actionnés de sécurité (DAS) (portes coupe feu, ...).

Notion d'adressage
FORTE est un ECS à adressage de point qui gère chaque événement de détecteur individuellement. Un libellé de 40 caractères maximum est associé à chaque adresse de détecteur et de zone et permet à l'opérateur de facilement localiser l'évenement.
Notion d'interactivité
FORTE est un ECS interactif. La notion d'interaktivité signifie que la communication entre le détecteur et le tableau est bidirectionnelle permettant en cela de modifier le comportement du détecteur en fonction de paramètres gérés par la centrale (notion d'horaires ou d'adaptation de seuils de détction).
| DEF | Gamage ECS Cassiopée FORTE
Notice d'aide à l'exploitation | Document : 02.NAE.1243
Indexe : B
Date : 30/10/07
Page : 4/26 |
B PRINCIPES GENERAUX D'EXPLOITATION
B.1 LES NIVEAUX D'ACCES
| NIVEAU 0 |
| Ce niveau correspond à l'accès direct public, en règle générale seuls les déclencheurs manuels d'alarme placés d'enceinte de l'établissement sont à ce niveau. |
| NIVEAU 1 |
| Ce niveau correspond à l'accès direct par des personnel de sécurité qualifiés ou non. De façon générale, toutes les signalisations sonores et lumineuses sont accessibles à ce niveau.
On notera toute fois qu'il s'agit ici de personnes de sécurité et non du public. |
| tableau | fonction de niveau 1 |
| FORTE S et C | Arrêt du signal sonore
Essai signalisations |
| FORTE C | Commande d'évacuation générale
Commande de mise en sécurité |
| NIVEAU 2 |
| Ce niveau correspond à un accès aux organes de commande par toute personne exploitant initiaïè, informée et autorisée qui approucem les conséquences de ses interventions. L'accès à ce niveau est obtenu par l'intermédiaire d'un code composé à partir du clavier alphanumérique de la face avant. |
| module | fonction à ce niveau |
| FORTE S et C | RéarmementMise en/hors service d'une zone ou d'un point de détentionMise en condition d'essai d'une ou de plusieurs zones de détentionMise en/hors exploitation particulière |
| FORTE C | Acquittement de processusChoix de l'état de voirie |
| NIVEAU 3 |
| Ce niveau correspond à un accès aux organes du tableau par toute personne chargée d'effectuer des opérations de mise en service ou de maintenance. |
| Ce niveau n'autorisant aucune tâche particulière d'exploitation, toute précision utile peut être fournie par la suite de laGNUDE. |
| Présente notice (voir menus d'exploitation). |
| DEF | Gamage ECS Cassiopée FORTE
Notice d'aide à l'exploitation | Document : 02.NAE.1243
Indexe : B
Date : 30/10/07
Page : 5/26 |
B.2 GESTION DU SYSTEME DE DETECTION INCENDIE
CONDITION DE VEILLE
C'est l'etat normal de l'installation, seule la signalisation « SOUS TENSION » de couleur verte est allumée.
CONDITION D'ALARME (voir Nota)
Cette condition est caracterisée par des signalisations lumineuses de couleur rouge et un signal sonore discontinu.
Action
Acquitter le signal sonore (prise en compte)
Applique les consignes
Après disparition de la cause d'alarme, réarmer
Moyens
Touche « Arrêt signal sonore ».
Se reporter aux directives relatives à votre établissement (appeil des services de sécurité, alerte).

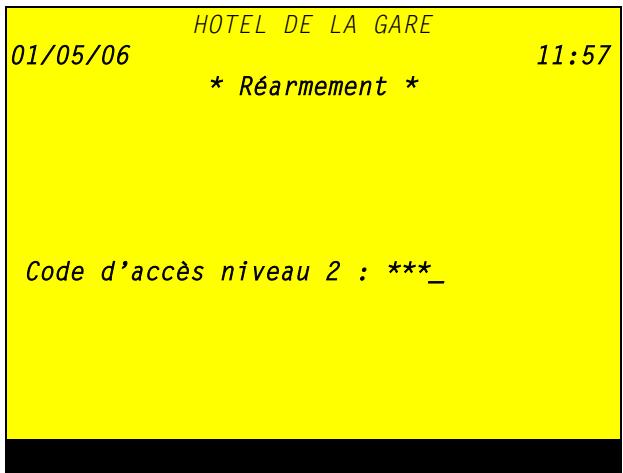

Exercer une pression sur la touche « Réarmement » puis composer le code de niveau 2 (3 chiffres) suivi d'une pression sur la touche « »
Il est indispensable pour obtenir une remise à l'etat de voirie que les déclencheurs (détecheurs ou déclencheurs manuels aient été remis à l'etat de repos).
De plus, ce réarmement pourra s'accompagner d'une remise en position d'attente des DAS (portes, ...).
CONDITION DE DERANGEMENT OU DE DEFAULT
Cetie condition est caracterisee par des signalisations lumineuses de couleur jaune et un signal sonore continu.
Attention car cette condition peut correspond à une perte plus ou moins conséquence de votre système de sécurité incendie.
Action
Acquitter le signal sonore (prise en compte)
Se rendre dans la zone concernée
Prévenir le service de maintenance
Appliquer les consignes de gardiennage
Moyens
Touche « Arrêt signal sonore ».
Identifier sans ambiguité le défaut et constater qu'il ne résultat pas d'une action volontaire.
Dans lesassage déliés, soit il procédera à la remise en état, soit il contactera la société de maintenance.
Se reporter aux directives relatives à votre établissement (agent de sécurité, ...).
Les signalisations visuelles sont de couleur jaune, aucun signal sonore ne les accompagne. Ces conditions resultent d'une action spontaire decouulant generalement d'une intervention (presents ou avenir) des services de maintenance ou de verification sur l'installation.
Nota : condition particulière de mise en et hors service.
Selon des tranches horaires prédéfinitions lors du paramétrage de la centrale, des mises en ou hors service automatiques de zone peuvent être réalisées. Il apparient toute fois à l'utilisateur de valider ce principe de fonctionnement manuellement par l'intermédiaire des menus dédiés (niveau d'accès 2)
| DEF | Gamme ECS Cassiopée FORTE
Notice d'aide à l'exploitation | Document : 02.NAE.1243
Indice : B
Date : 30/10/07
Page : 6/26 |
B.2.1 CONDITIONS PARTICULIERES DE GESTION DE L'ALARME FEU
Certaines zones de détction peuvent être exploitées de façon particulière pour autoriser uneADFQUATION entre l'activité de I'etablisement et une surveillance incendie optimisee. Ces reglages d'optimisation sont obtenus en agissant sur les parametes de configuration de la centrale. Les modes de gestion possibles de I'alarme feu sont les suivants :

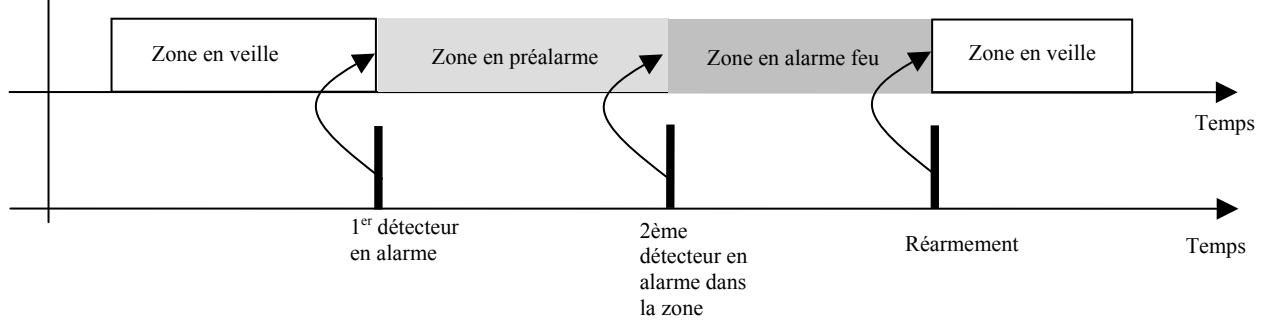

B.2.1.1 Mode préalarme 2 détecteurs
Les caractéristiques de ce mode de traitement de l'alarme feu sont les suivantes :
- Ce mode est réservé aux détecteurs automatiques.
1 détector d'une ZDA transmet une information de feu qui est signalée comme préalarme ; si un second détector de la même ZDA transmet à son tour une information d'alarme feu, l'ECS passé en condition d'alarme feu.
La zone de détction fonctionne sur le principe de la préalarme qui correspond à une confirmation de l'alarme.
Cela signifie qu'un premier détector en feu dans la zone fait passer la zone en préalme. Un deuxième détector en feu, dans la même zone fait passer la zone en alarme feu. Lorsque la zone est en préalme, les fonctions de mise en sécurité ne sont pas sollicitées.

B.2.1.3 Mise en service ou hors service du mode préalarme à 2 déteceurs
Remarque : la selection de ce mode force un fonctionnement en préalarme dans les plages de temps pendant lesquelles le mode est en service.
Ce mode est réservé aux détecteurs automatiques.
Mode en service : la ZDA fonctionne sur le principe de préalarme à 2 détecteurs.
Mode hors service : la ZDA fonctionne de maniere standard et l'alarme feu est traitée de façon conventionnelle.

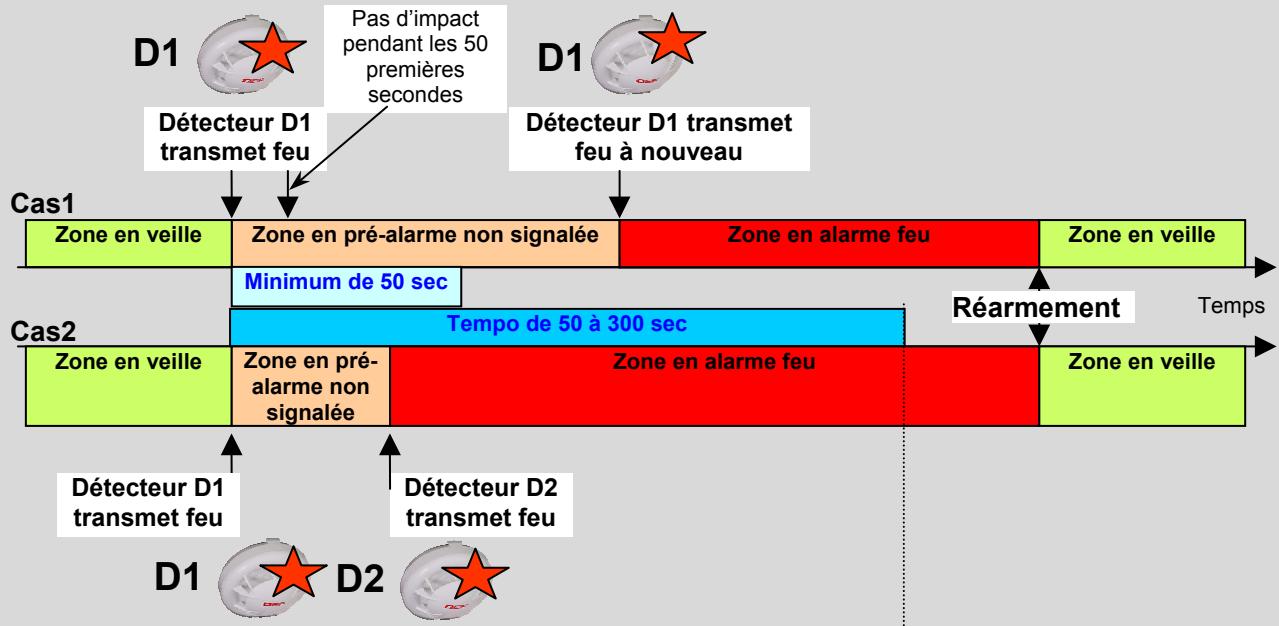

Remarque : la selection de ce mode force un fonctionnement en préalarme dans les plages de temps pendant lesquelles le mode est en service.
- Ce mode est réservé aux zones de détction automatique (ZDA) comportant exclusivement des détecteurs ponctuels de fumée.
Mode en service: 1 détector d'une ZDA transmet une information de feu; sa led s'allume, il n'y a pas de signalisation sonore, ni visuelle sur l'ECS, une temporisation programmable de 50 à 300s est lancée, après un minimum de 50 secondes, si le même détector transmet à nouveau une information de feu durant la temporisation en cours, l'ECS passé en condition d'alarme feu (cas1).
Pendant toute la durée de la temporisation, si un second détecteur de la même ZDA transmet une information de feu, l'ECS passé en condition d'alarme feu (cas2)
Si à l'issue de cette temporisation, aucune information d'alarme ne vient confirmer la première, celle-ci n'est pas prise en considération et le tableau reste en voille, la led du détecteur s'éteint (cas3).

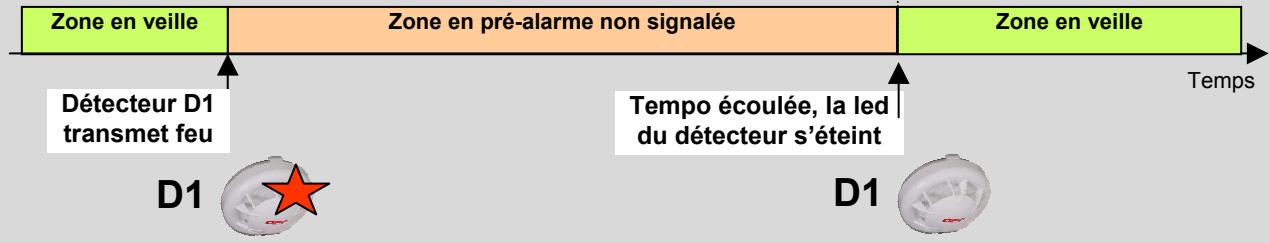

Cas3: pas de confirmation

Mode hors service : la ZDA fonctionne de manière standard et l'alarme feu est traitée de façon conventionnelle.
| DEF | Gamage ECS Cassiopée FORTE
Notice d'aide à l'exploitation | Document : 02.NAE.1243
Indexe : B
Date : 30/10/07
Page : 8/26 |
B.3 GESTION DE MISE EN SECURITE INCENDIE (VARIANTE FORTE C)
| FONCTION EVACUATION |
| Choix d'un état de veille | En présence du public, le système doit être à l'état de veille générale. En son absence, il est possible d'opter pour l'état de veille restreinte. |
| Processus manuel | Quel que soit l'état de veille, il est toujours possible de commander sans retard l'évacuation de la zone d'alarme en utilisant la touche « Commande évacuation générale ». |
| Processus automatique | Exclusivement à partir de l'état de veille générale et dans la mesure où un matrique existe, le SDI en condition d'alarme commande automatiquement l'évacuation de l'établissement (voyant « Alarme »). Cette commande automatique peut être assujettie à un retard calculable de 0 à 5min. Pendant ce retard, il est possible au niveau 2 (3 chiffres suivis d'une pression sur ↓) d'annuler la commande en réalisant un acquittement de processus. |
| Durée de fonctionnement assigné | Elle est fixée à un minimum de 5 minutes (non réarmable). |
| AUTRE(S) FONCTION(S) DE MISE EN SECURITE INCENDIE |
| Processus manuel | Il est toujours possible de commander sans retard une fonction de mise en sécurité incendie en utilisant la touche « Commande de mise en sécurité » . |
| Processus automatique | Dans la mesure où un matriavage existe, le SDI en condition d'alarme commande automatiquement la mise en sécurité de l'établissement. Cette commande automatique peut être assujettie à un retard programmable de 30s. Pendant ce retard, il est possible d'annuler la commande en procédant à un réarmement du tableau. |
B.4 RECOMMANDATIONS
L'exploitation est grandement facilitée par l'emploi d'un afficheur alphanumeric et de menus qui font appel aux différentes touches disposées sur sa face avant.
Toutefois afin d'assurer une « exploitation sécurisée », le tableau se replace dans son état initial des que le temps entre deux pressions successives de touche est supérieur à 30 secondes.
Compte tenu de ce paramètre et des fonctions multiples offertes par FORTE, il est conseillé d'une part de prendre connaissance de l'intégrality de la présente notice et d'autre part d'effectuer de façon régulière des manipulations afin d'acquerir une bonne maîtrise de l'exploitation du tableau en cas de besoin réels.
C EXPLOITATION DETAILLEE
Les tableaux ci-dessous indiquent les possibilités de navigation en utilisant l'interface homme - machine composé principalement du clavier et de l'afficheur alphanumeric de face avant. Afin de facilititer l'accès aux différentes requêtes de chacun des intervenants, il est souhaitable d'apprehender les menus proposés sous 2 angles distincts :
- Les menus visant l'exploitation de l'installation,
- Les menus visant sa mise en service ou/et sa maintenance.
| DEF | Gamage ECS Cassiopée FORTE
Notice d'aide à l'exploitation | Document : 02.NAE.1243
Indexe : B
Date : 30/10/07
Page : 9/26 |

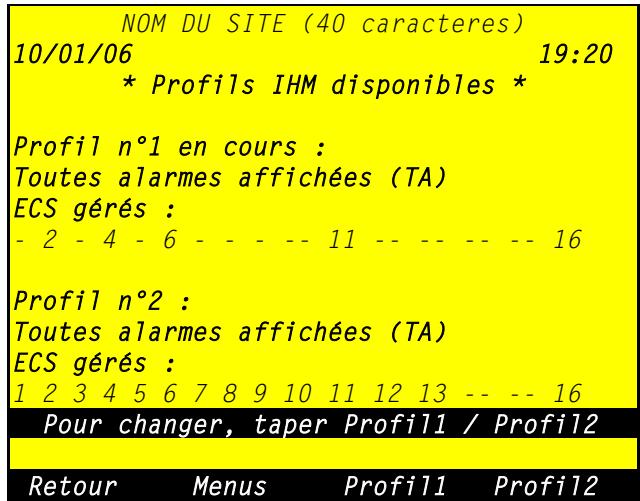

Par défaut, le profil n°1 est sélectionné le 1er

La mise ES/HS groupe pourra se faire unitairement, par plage, totalement

| DEF | Gamme ECS Cassiopée FORTE
Notice d'aide à l'exploitation | Document : 02.NAE.1243
Indexe : B
Date : 30/10/07
Page : 10/26 |
| 1 | Zones en alarmé feu | N1 |
| 2 | Zones en pré-alarme feu | N1 |
| 3 | Zones en dérangement | N1 |
| 4 | Zones en alarmé technique | N1 |
| 5 | Zones en dérangement tech. | N1 |
| 6 | Zones hors service | N1 |
| 7 | Zones en essai | N1 |
| 8 | Liste des zones | N1 |
| 5 | Etat de la centrale | N1 |
| Touché « imprimer » disponible |
| 6 | Impressions | N1 | 1 | Etat des éléments | N2 |
| 2 | Etat des zones DI | N2 |
| 3 | Etat de la centrale | N2 |
| 4 | Historiques de la centrale | N3 |
| 5 | Historiques du réseau* | N3 |
| 6 | Encrasement* | N2 |
| 7 | Fonction d'exploitation
avancée | N1 |
| 2 |
| 3 |
| 4 |
| DEF | Gamage ECS Cassiopée FORTE
Notice d'aide à l'exploitation | Document : 02.NAE.1243
Indexe : B
Date : 30/10/07
Page : 11/26 |


D.1 FONCTIONS DES COMMANDES ET SIGNALISATIONS GENERALES
Les voyants
- Sous tension : le tableau est alimenté par au moins une de ses 2 sources d'alimentation.
- Alarme feu générale : au moins une alarme feu est présente sur le site, l'afficheur en précise l'origine.
- Préalarme : information de feu soumise à confirmation (se rendre sur zone).
- Alarme technique : au moins un élément a été activé, l'afficheur en précise l'origine (se rendre sur zone).
Essai : indique qu'une zone a ete mise volontairement hors service (maintenance, par exemple), l'afficheur donne le detail.
Zone (s) hors service : au moins une zone a eté mise volontairement hors service, l'afficheur donne le détaill.
- Dérangement: au moins un défaut ou un dérangement estprésent; lorsque le défaut a pour origine un point de détction, l'afficheur en précise l'origine.
- Défaut dialogue : en mode clignotant, indique qu'une voie de dialogue d'un des sous ensembles est défailleante. En mode fixe, indique que les 2 voies ou un sous-ensemble du tableau sont défaillants.
- Défaut alimentation : au moins une source d'alimentation du système de sécurité incendie est en défaut.
- Système hors service : en mode fixe, indique que le tableau n'est plus opérationnel ; en mode clignotant, accompagne le défaut dialogue.
l'afficheur alphanumericique 16 lignes - 40 caractères
Utilisé pour préciser la provenance des informations, on désigne principalement :
Condition de veille : absence d'evénement, l'afficheur indique date, heures et coordonnées du site ;

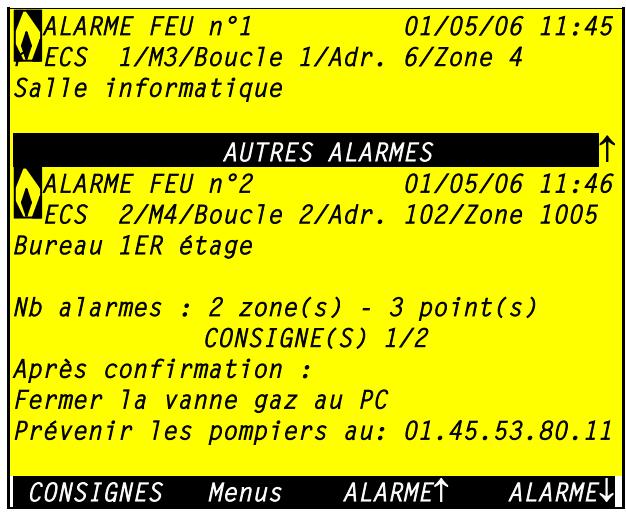

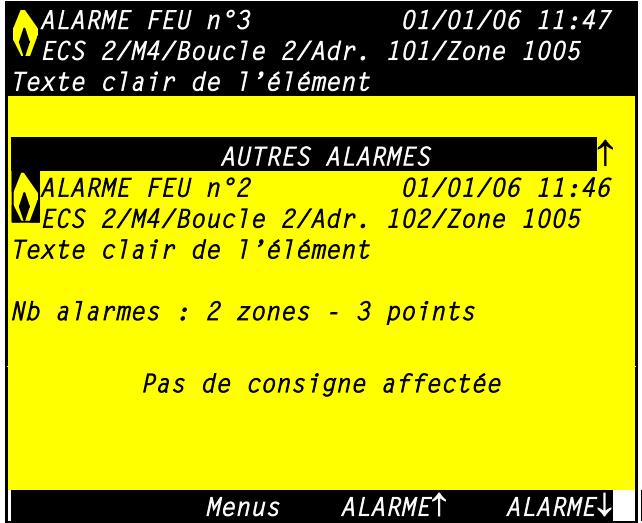

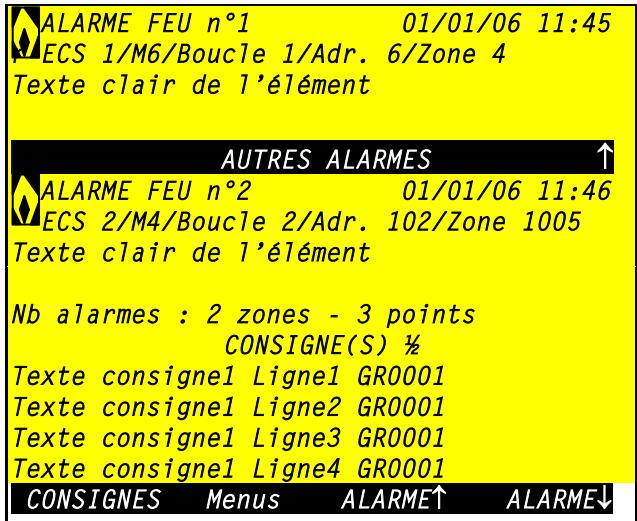

Condition d'alarme: précise le détail de la première et évientuèlement de la dernière alarme.
Condition de dérangement : informations au même format que la condition d'alarme mais non prioritaire lorsqu'une alarme est présente.
Condition de hors service : informations au meme format que la condition d'alarme mais non prioritaire lorsqu'une alarme ou un dérangement de point est present.
Les touches
Essai signalisations : permet à tout moment de s'assurer du fonctionnement des signalisations visuelles et sonores de la face avant du tableau.
- Arrêt signal sonore : permet d'internorme à tout moment le signal sonore qui est continu pour une alarmé et discontinu pour un dérangement. Lorsque levoyant « Système hors service » est allumé, le signal sonore n'est plus acquittable.
- Réarmement : après disparition de la cause d'alarme feu ou d'un défaut système, permet d'initialiser le processus de remise en condition de voirie.
- F1 à F4 : ces touches se reconfiguent au fur et à mesure de la progression dans les menus, elles permettent l'accès direct selon les fonctions offertes.
Leclavier
- Les flèches : permettent la navigation dans les menus d'exploitation.
- Les 12 touches alphanumerices : les touches numériques permettent de saisir des variables (code d'accès, n° de zone, etc), la touche « ↓ » autorise la prise en compte de cette saisie et la touche « ← » annule la的最后一 mise.
D.2 FONCTIONS PARTICULIERES AU FORTE C
En plus des signalisations et commandes générales disposées sur la face avant de FORTE S (voir §.préçédent), FORTE C permet la gestion :
- De l'équipment d'alarme (pavé « EVACUATION ») et
- Du système de mise en sécurité incendie (pavé « MISE EN SECURITE »).
La fonction évacuation
Voyant commande évacuation générale : signale que le processus d'évacuation est en cours.
Voyant alarme: le processus d'évacuation est ou a été déclenché de façon automatique (décteur, etc); ne s'était qu'en réalisant un acquittement de processus.
Voyant veille restreinte : signale que le processus ne peut etre déclenché que manuellement.
Voyant dérangement / hors service diffuseurs sonores : signale soit la présence d'un défaut sur la (les) ligne(s) de diffusion sonore, soit la mise hors service volunteered de la diffusion sonore (maintenance, par exemple).
- Touche commande évacuation : permet à tout moment de déclencher sans liéai un processus manuel d'évacuation. La solicitation doit être maintainue 3 secondes pour être valide.
- Touche acquittement de processus : permet d'eteindre le voyant alarme et évientuèlement d'interr compromise le lancement d'un cycle d'évacuation.
- La touche veille restreinte : Cette touche permet de passer de l'etat de veille générale (voyant veille restreinte eteint) à veille restreinte (voyant veille restreinte allumé fixe) et vice versa par simple pression. En veille restreinte : le processus automatique est interdit. L'UGA ne commandera pas la mise en œuvre automatique des diffuseurs sonores d'évacuation ni les contacts auxiliaires mais reste disponible pour tout processus manuel de diffusion.
En presence de public, I'etat de veille general est requis.
Les 2 fonctions de mise en sécurité incendie
- Touche commande manuelle : permet à tout moment de commander sans lié la fonction de mise en sécurité correspondante. La solicitation doit être maintainue 3 secondes pour être valide.
| DEF | Gamage ECS Cassiopée FORTE
Notice d'aide à l'exploitation | Document : 02.NAE.1243
Indexe : B
Date : 30/10/07
Page : 14/26 |
D.3 INTERFACE HOMME - MACHINE
D.3.1 GENERALITES
L'interface regroupe :
Le clavier de 12 touches qui est utilisé principalement pour saisir des codes numériques,
Les 4 flèches de navigation ;
L'afficheur 16 lignes - 40 colonnes dont la derniere ligne est utilisée comme barre de menus contextuels, barre divisée en 4 parties associées respectivement aux touches de fonction « F1 » à « F4 »
A partir de la condition de voirle, les touches de fonction « Fn » donnent accès à :
F1: écran « fil de l'eau (FDL)»,
F2: écran « menus (Menu) »,
F3: écran « synthèse (Synthèse)»,
F4: écran « aperçu (Aperçu) »
D'autres écrans sont accessibles à partir de chacun d'eux.
Après consultation, le return à l'état initial de l'afficheur s'effectue :
soit automatiquement après 30 secondes sans action sur les touches,
soit par pression sur une 4 touches de fonction.

| DEF | Gamage ECS Cassiopée FORTE
Notice d'aide à l'exploitation | Document : 02.NAE.1243
Indexe : B
Date : 30/10/07
Page : 15/26 |
D.4 ECRAN FDL (FIL DE L'EAU)
En presence d'alarme feu, de pré-alarme ou d'alarme technique :

Le type ALARME FEU / ALARME TEC / PREALARME est suivi du numero d'ordre d'évenement et de l'identification de la zone.
Si l'ECS est en mode essai, le type devient : ESSAI FEU, etc.
Le terme « Boucle » peut devenir « Ligne » selon la configuration.
S'il y a plus de 2 alarmes prsentes, la première et la derniere zones en alarme sont affichées ; la ligne « Autres alarmes ↑ » et les touches de fonctions « ALARME » apparaisent afin de signaler les alarmes non affichées.
La navigation se fait par les flèches verticales ou les touches de fonction.
La flèche ↑ permet de consulter directement les alarmes précédentes à partir de l'avant dernière vers la première.
La flèche ↓ permet d'inverser la consultation.
Les 3 lignes de la dernière alarme restent inchangées.
La première et la dernière alarmes se réaffichent dans un décai de 20s d'inactivité.
La consigne affichée est la plus prioritaire. La priorité est définie par le nombre d'ordre décroissant de saisie dans les DDS (le n^1 de chaque centrale étant le plus prioritaire), puis le numéro de centrale.
La touche CONSIGNES apparait des que plus d'une consigne est active. L'appui sur cette touche permute les touches ALARMES et CONSIGNES en ALARMES Menu CONSIGNE CONSIGNE permettant la scrutiny des consignes.
L'appui sur ↑ ou ALARME↑ donne l'affichage suivant :

L'alarme (ici la dernière dans le cas de figure) qui a replacé la première apparait en inverse video pour montré que l'on est dans le mode scrutiny.
Lorsque l'on scritte les alarmes, la consigne ne s'affiche que si elle est liée à cette alarme. En effet, une zone ou un élément peut être déclencheur du groupe contenant la consigne.
La touche CONSIGNES n'est conservée que si plus d'une consigne est liée à l'évenement scrutiné.
En presence de dérangement et absence d'alarme

Le type DERANGEMENT / DERANGEMENT_TECH est suivi du numero d'ordre d'évenement et de l'identification.
Les dérangements sont numérotés, si le défaut concerne un point de détction, la zone affectée est affichée sur la seconde ligne.
S'il y a plus de 2 défauts, la ligne « Autres dérangements ↑ » et les touches de fonctions « DRGT » apparaissent pour autoriser la signalisation des défauts non affichées.
La navigation se fait par les flèches verticales ou les touches de fonction. La flèche ↑ permet de consulter directement les défauts précédents à partir de l'avant dernier vers le premier. La flèche ↓ permet d'inverser la consultation. Les 3 lignes du dernier défaut restent inchangées.
Le premier et le dernier dérangement se réaffichent dans un-delai de 20s d'inactivité.
La touche CONSIGNES apparait dans que plus d'une consigne est active. L'appui sur cette touche permute les touches DRGT et CONSIGNES en
DRGTS Menu CONSIGNE CONSIGNE permutant la scrutiny des consignes. La priorite est definié lors du paramètre.
| DEF | Gamage ECS Cassiopée FORTE
Notice d'aide à l'exploitation | Document : 02.NAE.1243
Indexe : B
Date : 30/10/07
Page : 16/26 |
L'appui sur ↑ ou sur la touche DRGT† donne l'affichage suivant :
| DERANGEMENT n°2 01/01/06 11:51
ECS 4/M3/Boucle 1/Adr. 64
Texte clair de l'objet |
| AUTRES DERANGEMENTS ↑ |
| DERANGEMENT n°3 01/01/06 11:53
ECS 1/M2/Boucle 2/Adr. 121/GRP 240
Texte clair de l'objet |
| CONSIGNE(S) 1/1 |
| Texte consigné1 Ligne1 GR0001 |
| Texte consigné1 Ligne2 GR0001 |
| Texte consigné1 Ligne3 GR0001 |
| Texte consigné1 Ligne4 GR0001 |
| Menus Délail DRGT↓ |
Les 3 lignes correspondant au dernier début restant inchangées, le numéro d'ordre indique ainsi implicitement la présence d'autres défauts.
L'avant dernier dérangement apparait en inverse video pour montré que l'on est dans le mode scrutiny.
Dans ce mode, la touche de fonction Détail apparait, elle permet l'ajout d'une 4^ème ligne qui précise la nature technique.
La touche CONSIGNES n'est conservée que si plus d'une consigne est liée à l'évenement scrutiné.
L'appui sur Detail donne l'affichage suivant :
| DERANGEMENT n°2 01/01/06 11:51
ECS 4/M3/Boucle 1/Adr. 64
Texte clair de l'objet
Pas de réponse de l'objet
AUTRES DERANGEMENTS ↑ |
| DERANGEMENT n°3 01/01/06 11:53
ECS 1/M2/Boucle 2/Adr. 121/GRP 240
Texte clair de l'objet
CONSIGNE(S) 1/1
Texte consigné1 Ligne1 GRO001
Texte consigné1 Ligne2 GRO001
Texte consigné1 Ligne3 GRO001
Texte consigné1 Ligne4 GRO001 |
| Menu | Détail | DRGT↓ |
Une 4^ième ligne est ajoutée, elle indique le type de défaut. ; toutfois, en mode fil de l'eau (imprimante ou affichage) ces libellés sont abrégés :
Dérangement technique activé ou DRGT technique
Pas de réponse de l'objet ou DRGT pas de réponse
Mauvaise réponse de l'objet ou DRGT mauvaise réponse
Signature de l'objet ou DRGT signature
Type non conforme aux données de site ou DRGT identité
Données éléments alterées ou DRGT données alterées
Élement non téléchargeé ou DRGT (non téléchargeé)
Défaut divers ou DRGT divers
Coupure cable entrée 1 ou DRGT coupure entrée1
Coupure cable entrée 2 ou DRGT coupure entrée2
Court-circuit cable entrée1 ou DRGT CC entrée1
Court-circuit cable entrée2 ou DRGT CC entrée2
Coupure boucle / ligne ou DRGT coupure boucle ou DRGT
Court-circuit boucle / ligne ou DRGT CC boucle ou DRGT
En l'absence d'alarme feu (ou technique), dérangement, mise en H/S, mise en essai, l'écran suivant retrace les 20 derniers événements :
Si le mode FDL est le mode par défaut, la troisième ligne indique « Tableau en voille »
Si I'on accede a cet écran a partir d'un autre écran, en appuyant sur la touche « FDL » et que des événements sont en cours, la troisième ligne indique « Fil de l'eau »
| HOTEL DE LA GARE
01/01/06 | 20:20 |
| * Tableau en veille * |
| * HISTORIQUE (1/4) * |
| FIN DERANGEMENT | 01/01/06 11:51 |
| ECS 1/M6/Boucle 1/Adr. | 6/Zone 5 |
| Texte clair de l'objet | |
| DRGT coupure entrée1 | 01/01/06 11:53 |
| ECS 1/M2/Boucle 2/Adr. | 121 |
| Texte clair de l'objet | |
| MISE ES GROUPE | 01/01/06 11:58 |
| ECS 1/GRP 1 | |
| Texte clair du groupe | |
| ↑↓ Menus Synthese Aperçu |
Les 20 derniers événements sont mémorisés, la fenêtre peut en contenir 3 avec l'évenement le plus recent affiqué en bas de l'écran.
Chaque événement occupe 3 lignes :
La 1ere ligne définit le type d'evénement et son horodatage.
La 2^nde ligne identifie I'elément qui provoque I'evénement.
La 3^eme ligne contient eventuellement un texte clair.
Une icône contextuelle permet de visualiser immédiatement le type d'événement.
Ils sont consultables, imprimables et effacables, accessibles par les flèches ↑ et ↓ ou par la touche de fonction F1 ; toute fois tout nouvel événement commande par priorité décroissant l'écran des alarmes, des dérangements, des HS, des zones en essai et l'affichage des 3 derniers événements.
Nota : Dans ce mode, on affiche les événements « FIN DERANGEMENT » s’ils ont été sélectionnées au paramétrage de la centrale.
| DEF | Gamage ECS Cassiopée FORTE
Notice d'aide à l'exploitation | Document : 02.NAE.1243
Indexe : B
Date : 30/10/07
Page : 17/26 |

L'appui sur la touche F1 ( ) et la flèche donne l'affichage suivant.
Les flèches ↑ et ↓ permettent de SCRuter les 20 derniers événements (ici 4) et par suite de les imprimer ou de les effacer.
Le nombre d'evénements est numérote à partir du dernier apparu.
Cet écran résumé tous les événements système (défauts, commandes, ...) en temps réel.
On peut avoir 12 types d'evénements différents sur un écran. Par défaut le premier type d'évenement est sélectionné.
Quand il y a plus de 12 types d'evenements des flèches apparaiscent.
La navigation se fait par les flèches verticales.
permet de donner des précisions sur le dernier de la ligne en inverse video.
Si aucun événement n'est present, la ligne 3 affiche :
Tableau en veille
D.6 ECRAN APERCU

Cet écran est la recopie en temps réel de l'etat des voyants.
Il permet d'acceder directement à la source de l'évenement par l'appui successif de la même touche.
Chaque ligne est accompagnée d'un cercle représentant levoyant correspondant :
cercle vide = voyant eteint,
cercle plein = voyant allumé fixe,
cercle plein clignotant = voyant allumé clignotant.
Le 1^er voyant actif (fixe ou clignotant) a son texte en inverse video ; la raison de l'etat est alors consultable directement en selectionnant « Détails » ou la touche .On sélection les voyants actifs à consulter par les flèches verticales.
Cet écran s'adapte en fonction de la version (ECS, ECS-CMSI, ECS Europe, ...)
| DEF | Gamage ECS Cassiopée FORTE
Notice d'aide à l'exploitation | Document : 02.NAE.1243
Indexe : B
Date : 30/10/07
Page : 18/26 |

Cet écran permet d'acceder aux sous-menus en appuyant sur la touche numérique correspondante. La navigation est possible grâce aux flèches verticales et aux touches et .
Compte tenu des particularités du produit et de la possibilité de mise en réseau, l'écran ci-après précise la façon d'exploiter toute ou partie d'un réseau (profil d'exploitation de chaque centrale, dénommé « profil IHM »).

Au niveau d'accès 1, il est possible de définir dans la cadre d'un réseau, 2 profils d'exploitation : profil N^1 et profil N^2 .
Chaque profil permet d'affector la ou les centrales qui seront gériées par cette centrale.
Par défaut, la centrale fonctionne avec le profil 1.
D.8 IMPRESSIONS
Les impressions au fil de l'eau ou les historiques sont formatés de la même manière que les écrons correspondants au icones près, soit :
| DRGT données-alterées | 01/01/06 11:45 |
| ECS 1/M6/Boucle 1/Adr. 6/Zone 5 | |
| Texte clair de l'élément | |
| FIN DERANGEMENT | 01/01/06 11:51 |
| ECS 1/M6/Boucle 1/Adr. 6/Zone 5 | |
| Texte clair de l'élément | |
| MISE ES GROUPE | 01/01/06 11:58 |
| ECS 01/GRP 1 | |
| Texte clair du groupe | |
Sens de défilament du papier
| DEF | Gamage ECS Cassiopée FORTE
Notice d'aide à l'exploitation | Document : 02.NAE.1243
Indexe : B
Date : 30/10/07
Page : 19/26 |
D.9 EXAMPLE: REARMEMENT D'UNE ALARME
Etat initial
| Signalisation |
| - Voyant vert « Sous tension » et voyant rouge « Alarme feu générale » allumés |
| - Ecran d'alarme sur l'afficheur |
| - Signal sonore |
| Commande |
| - Pression sur la touche « Arrêt signal sonore » |

Initialisation du processus de réarmement et saisie du code de niveau 2
| Signalisation |
| - Voyant vert « Sous tension » et voyant rouge « Alarme feu générale » allumés - Ecran intermédiaire |
| Commande |
| - Pression sur la touche « Réarmement » - composition du code x x x suivi de ↓ |

Réarmement
| signalisation |
| - Voyant vert « Sous tension » allumé |
| - Ecran de veille |
| commande |

E CONSIGNES GENERALES D'ENTRETIEN
E.1 ENTRETIEN
Il consiste uniquement, dans la mesure où il se justifie, en un dépoussierage interieur et un nettoyage extérieur. Le nettoyage s'effectue à l'aide d'un chiffon humide, l'emploi de produits détergents est déconseilé.
E.2 VERIFICATIONS DE L'INSTALLATION
Les vérifications décrites ci-après doivent être réalisées au minimum une fois par an et par un personnel qualifié et formé maîtrisant les installations de détention et de protection incendie.
Ces vérifications portent principalement sur :
- Les contrôls généraux ;
- Les essais fonctionnels.
E.2.1 MOYENS SPECIFIQUES NECESSAIRES
| Moyens matériels |
| Un multimètre numérique; |
| Un chronomètre; |
| Un générateur adapté à chaque type de détecteur; |
| Une perché d'essai ou tout autre moyen approprié au regard de l'implantation des apparciels de détction. |
| Documentation |
| La présente notice; |
| La fiche de mise en service dûment complétée; |
| Les plans d'installation : position des différents apparciels (déTECTeurs, ...) ; |
| Une copie de la fiche de maintenance qui sera complétée lors de ces contrôles. |
E.2.2 CONTROLES GENERAUX
A partir de l'etat de veille, proceder séquentiellement de la façon suivante :
| Contrôle | Action | Consequence spécifique |
| essay signalisations | exercer momentanément une pression sur la touche de face avant. | tous les voyants sont allumés + signal sonore cadencé. |
| source de sécurité (FORTE C uniquement) | déconnecter un des fils de liaison à la batterie de l'UGA.1 (Batterie CMSI). | les voyants « Défaut alimentation » et « Dérangement » allumés + signal sonore continu. |
| source secondaire | couper le secteur 230V. | les voyants « Défaut alimentation » et "Dérangement » allumés + signal sonore continu. |
| source principale | rétabrir le secteur puis déconnecter un des fils de liaison aux batteries de la source secondaire (Batterie ECS). | les voyants « Défaut alimentation » et "Dérangement » allumés + signal sonore continu. |
| retour à l'état initial | rétabrir la liaison aux batteries source secondaire. | seul levoyant « Sous tension » est allumé. |
Mesurer la tension :
- Secteur (entree ALBA150 (ref : RS-150H-29)): entre 195V et 253V en courant alternatif ;
Source secondaire « Batterie ECS » : entre 26,4V et 28,8V en courant continu ;
Source de sécurité « Batterie CMSI »: entre 12,9V et 14,3V en courant continu.
Réaliser successivement une coupure de la source principale et une coupure de la source secondaire sur chacune des alimentations extérieures (EAE, AES ou autres) au tableau et vérifier la qualité des signalisations.
E.2.3 AVERTISSEMENT
Ces essais consisten en un contrôle reel du Systeme de Detection Incendie. Neutraliser les matériels de mise en sécurité ou/et de protection incendie, ils seront testés ensuite selon leur propre procedure.
Pour la variante FORTE C, déconnecter les lignes de diffusion sonore et de télécommande.
Attention : Avant toute intervention sur la partie alimentation du matériel procédé à la mise hors réseau sector par l'intermédiaire du dispositif externe de l'installation électrique du bâtiment.
E.2.4 ESSAIS DU SDI SEUL
Avertissement
FORTE est un apparéil configurable. Avant de procéder aux essais du SDI assurer vous de possérer les modes de configuration des zones de détention ainsi que les critères horaires s'ils existent. L'absence de ces informations pourrait naire à la compréhension des résultats ou fausser leur interprétable.
E.2.4.1 Champd'application
Ces contrôle sont à effectuer sur chaque point du système de détction (DI, AC, DM et AT). Les différents contrôle réalisés sont mis à profit pour vérifier la fonctionnalité des points du système de détction, mais également celle des systèmes de commande et (ou) de répetitions programmables, tant en ce qui concerne la commande que les délays d'action.
Bien entendu l'alarme feu peut être obtenue de façon classique, c'est a dire un point de détction (DI, DM ou AT) en alarme transmet son information à l'ECS et fait passer l'installation en condition d'alarme feu au sens de la norme NF EN54-2.
Pour satisfaire à différentes applications particulières (parking, industrié, ...), FORTE est doté de fonctionnalités avancées
E.2.4.2 Exploitation avec contraintes horaires de type JOUR/NUIT
Ce mode permet de façon manuelle ou de façon automatique programmée sur 7 jours, d'autoriser l'ECS à prendre en compte les différents modes de gestion.
E.2.4.3 Condition d'alarme feu
Pour chacun des points du système de détction et à l'aide de la source adaptée au point à contrôle :
Provoquer son passage en alarme, puis contrôle signalisations lumineuses et sonores ;
Pour les éléments commandables ou les répetitions programmes, vérifier la cohérence des événements répetés et chronométrie la temporisation de retard;
- Finalement, réalisier un réarmement.
Rappels:
Lorsqu'une zone est en essai, les processus déclenchés par les alarmes feu de point de cette zone sont inhibés : commandes de groupe, commande évacuation, commande de mise en sécurité, mise à jour des tables d'alarme et préalarme JBUS ; seuls les éléments de type DI sont commandés quand ils sont déclarés hors service.
- Sur une même ligne principale, un maximum de cinq points en alarme peuvent avoir leurvoyant et leurindicateur d'action individuel allumés simultanement. Au-delà, le point passé le plus récemment en alarmevroque l'extinction du voyant et de l'indicateur d'action individuel du plus ancien point en alarmé;excepté pour le premier point passé en alarme dont les éléments restent toujours activés. Ce mode d'allumage des voyants des points en alarme est indépendant de l'activation eventuelle de la sortiecommandable des détecteurs utile aux indicateurs d'action commun notamment.
E.2.4.4 Condition de dérangement
Pour les points générant un dérangement spécifique, tels les organes d'alarme technique (AT avec entrée affectée au dérangement) ou les matériels non ponctuels (déteur linéaire, multiponctuel, ...), provoquer le passage en dérangement du point considéré (masquage pour un linéaire, par exemple) et contrôler la qualité des signalisations.
E.2.5 ESSAIS DE L'ENSEMBLE SDI - SMSI
Ces vérifications sont spécifiques au produit FORTE C.
Avant toute chose, prendre toutes les précautions nécessaires quant à la diffusion sonore et aux différentes télécommandes. Dans tous les cas prévenir le service de sécurité de l'établissement.
Le tableau est à l'etat de voir, les lignes de diffusion sonore et les lignes de télécommande sont connectées. Lorsque le tableau est associé à une alimentation extérieure, vérifier la bonne transmission des évventuelles informations de défaut secteur et défaut batterie de cet équipement.
E.2.5.1 Commande manuelle
E.2.5.1.1 Fonction évacuation
Au niveau du pavé « EVACUATION » de la face avant, actionner la commande d'évacuation générale pendant 3s :
Vérifier que levoyant associé est allumé;
- Contrôler le bon fonctionnement des diffuseurs sonores et des évventuels dispositifs associés à l'évacuation. ÀpRES la durée téléchargeé, le cycle d'évacuation est terminé.
E.2.5.1.2 Autres fonctions de mise en sécurité
Au niveau du pavé « MISE EN SECURITE » de la face avant, actionner la touche « Commande de mise en sécurité » de la fonction à contrôler pendant 3s :
- Contrôler la prise en compte de l'ordre de télécommande par les dispositifs actionnés de sécurité ou/et installations techniques ;
- Proceder au réarmement du tableau et replacer les dispositifs en position d'attente.
E.2.5.2 Commande automatique
Pour chacune des bocles de détction, solliciter un point (de préférance un détector automatique car exceptés dans certains types d'établissement classés, les déclencheurs manuels ne doivent pas être à l'origine de l'émission d'un ordre global de mise en sécurité):
Lancer le chronomètre ;
Vérifier la qualité de la signalisation d'alarme et noter la durée des éventuelles temporisations ;
- Contrôler le bon fonctionnement des diffuseurs sonores et des évventuels dispositifs associés à l'évacuation ;
- Contrôler la prise en compte de l'ordre de télécommande par les dispositifs actionnés de sécurité ou/et les installations techniques ;
- En fin de cycle d'évacuation, noter la durée assignée de fonctionnement puis procéder à un réarmement du tableau, à un acquittement de processus et replacer les dispositifs en position d'attente.
E.3 PIECES DETACHEES
| Désignation | Référence |
| module de base 2 boucles | Module MB2B (maintenance) |
| module de face avant pour FORTE S | Module Fortés-S (maintenance) |
| module de face avant pour FORTE C | Module Fortés-C (maintenance) |
| module d'alimentation | ALBA150 (réf RS-150H-29 (maintenance) |
| module de boucles | MG2B (extension ou maintenance) |
| carte de 7 relais de répétition paramétrables | R7P2 (extension ou maintenance) |
| carte de 12 relais de répétition paramétrables | R12P2 (extension ou maintenance) |
| carte de 20 relais de répétition paramétrables | C20R (extension ou maintenance) |
| carte extension liaison RS | ISO-RS (extension ou maintenance) |
| carte réseau | Magnet (extension ou maintenance) |
| alimentation électrique de sécurité | ACS24-2A (destinée à l'énergie de télécommande des diffuseurs sonores) |
| batterie 12V/7Ah | Batterie étanche au plomb UL-VO tout constructeur |
| batterie 12V/12Ah | Batterie étanche au plomb UL-VO tout constructeur |
| batterie 12V/17Ah | Batterie étanche au plomb UL-VO tout constructeur |
| batterie 12V/24Ah | Batterie étanche au plomb UL-VO tout constructeur |
| batterie 12V/2,1Ah (FORTE C uniquement) | Batterie étanche au plomb UL-VO tout constructeur |
E.3.1 A PROPOS DES BATTERIES D'ACCUMULATEURS AU PLOMB
La durée actuelle de vie de ce type de batterie est au minimum de 2 ans. Il est recommendé de les changer tous les 4 ans. La signification du codage en accompagnement des batteries de marque YUASA (DF=21/05/2001, DDLMS=21/05/2002, par exemple) est la suivante et permet d'identifier la date de fabrication :
| lieu de fab. | Chiffre 1 | chiffre 2 | chiffre 3 | chiffre 4 | chiffre 5 | chiffre 6 | chiffre 7 | lettre | exemple |
| UK ou US | année | mois | mois | jour | jour | code interne | code interne | - | 1052142 21/05/2001 |
| Taiwan | année | année | mois | mois | jour | jour | usine | linge de fabrication | 9708063A 06/08/1997 |
| Japon | année | année | mois | mois | jour | jour | code interne | - | 9703211 21/03/1997 |
Attention : il y a risque d'explosion si les piles/batteries replacées sont de type incorrect. Mettre au rebut les piles/batteries conformément aux instructions du fabricant.
E.4 MAINTENANCE
La longévité et l'efficacité d'une installation résident dans son entretien qui doit être impérativement effectué par une société qualifiée. Un contrat d'entretien vous sera proposé par une agence de proximité de la société DEF :
La Détction Electronique Française (D.E.F)
9, rue du Saule Trapu
91882 Massy Cedex
(0033) (0)1.60.13.81.81
www.def-fr.com
| DEF | Gamage ECS Cassiopée FORTE
Notice d'aide à l'exploitation | Document : 02.NAE.1243
Indexe : B
Date : 30/10/07
Page : 24/26 |
F FICHE DE MAINTENANCE
Voir ci-après.
| DEF | Gamage ECS Cassiopée FORTE
Notice d'aide à l'exploitation | Document : 02.NAE.1243
Indexe : B
Date : 30/10/07
Page : 25/26 |
MAINTENANCE
FOLIO 1/1
| Nom de l'opérateur | : | . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
| Date de l'intervention | : | . . / . . . / . . . |
| Nom du site | : | . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
| Référence du produit central | : | FORTE S, FORTE C(a) |
| Numéro de série | : | . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
(1) |
| Contrôle généraux |
| Essai signalisations | correct, incorrect (a) |
| Défaut batterie source sécurité (Batterie CMSI) | correct, incorrect, sans object (a) |
| Défaut batteries source secondaire (Batterie ECS) | correct, incorrect (a) |
| Défaut secteur | correct, incorrect (a) |
| Tension secteur | . . . V (b) |
| Tension source secondaire | . . . , . V (b)V |
| Tension source de sécurité (FORTE C) | . . . , . V (b)V |
| Défaut secteur alimentation(s) externe(s) | correct, incorrect, sans object (a) |
| Défaut source secondaire alimentation(s) externe(s) | correct, incorrect, sans object (a) |
| Essais fonctionnels |
| Essais SDI seul | correct, incorrect (a) |
| Essais SDI - SMSI sur FORTE C | correct, incorrect, sans objet (a) |
| Retard à la diffusion sonore | . . s (b) |
| Durée assignée de fonctionnement (FORTE C) | . . . s (b) |
REMARQUEPARTICULIERE
(a): Rayer la ou les mentions inutiles.
(b) : Porter la valeur mesuree.
| DEF | Gamage ECS Cassiopée FORTE
Notice d'aide à l'exploitation | Document : 02.NAE.1243
Indexe : B
Date : 30/10/07
Page : 26/26 |
G FICHE TECHNIQUE DU SYSTEME DE SECURITE INCENDIE
| Nom et adresse du titulaire : | La Détention Electronique Française (D.E.F)
9, rue du Saule Trapu - 91882 MASSY cedex - FRANCE |
| Référence commerciale : | FORTE S |
| Type de produit : | ECS |
| Normes de référence : | NF EN54-2 et NF EN54-4 |
| Référence commerciale : | FORTE C |
| Type de produits : | ECS/CMSI |
| Normes de référence : | NF EN54-2, NF EN54-4, NF S 61-934 et NF S 61-936 |
- Type de système : Adressable interactif par zone et par point
-
Caracteristiques certifiées :
-
Capacité maximum de l'ECS: 8 circuits rebouclés de détéction pour 1024 points (chaque circuit rebouclé peut être décomposé en 2 circuits ouverts).
- Capacité d'une ligne bouclée : 128 détecteurs et/ou déclencheurs maximum
- Capacité d'un circuit ouvert : 32 détecteurs et/ou déclencheurs maximum
-
Capacité du CMSI 1 UGA1 (2 lignes de diffusion sonore au standard 24V) (FORTE C) 2 fonctions (linge de télécommande au standard 24V ou 48V)
-
Associativité :
Principalment gammes ORION.
Toute précision peut être fournie par le rapport d'associativité.
4 à 8. Notices relatives au produit :
Notice technique et de mise en œuvre : 02.NTP.1241
Notice d'association: 02.NAS.1242
Guide d'exploitation: 02.NAE.1243
