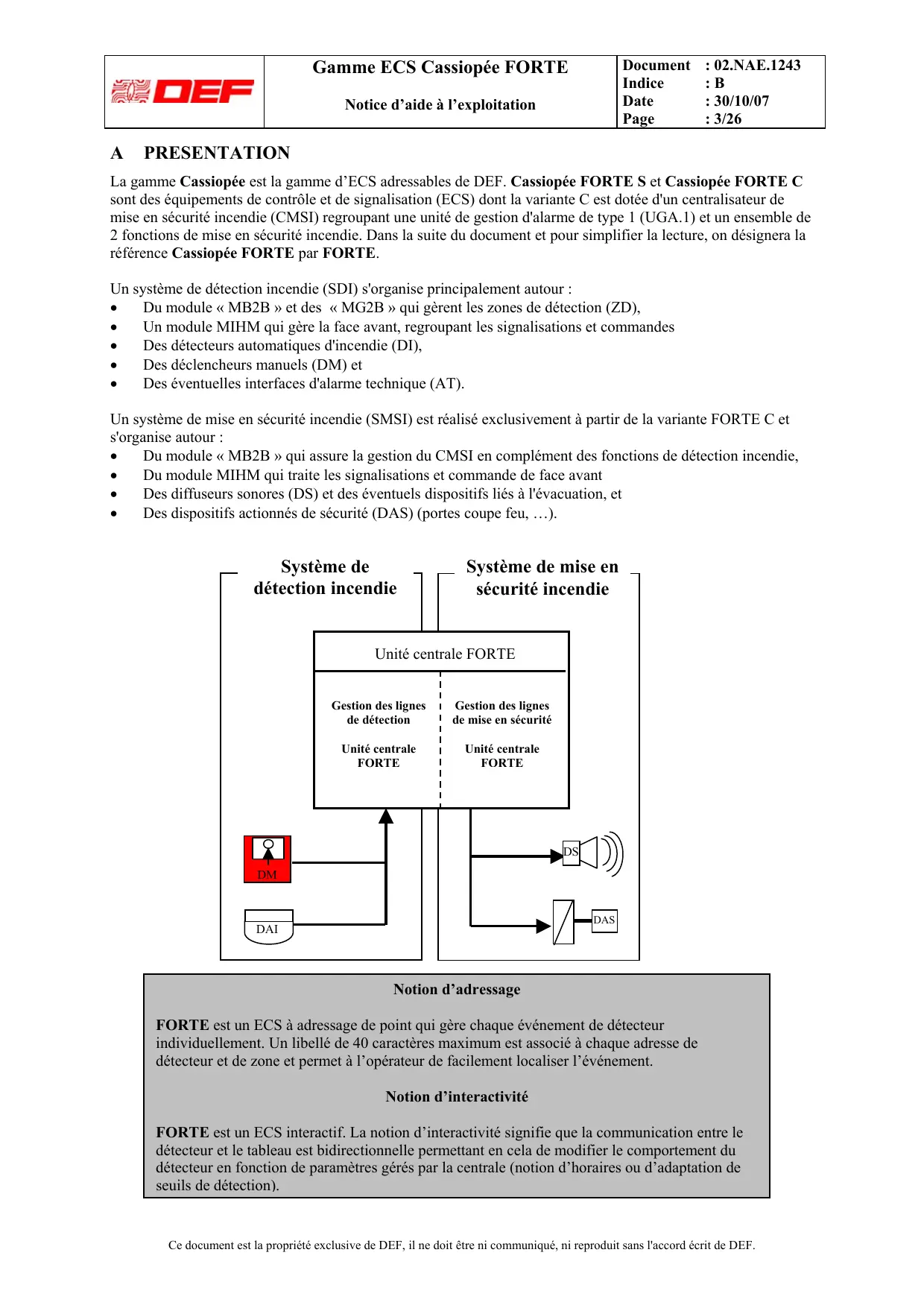

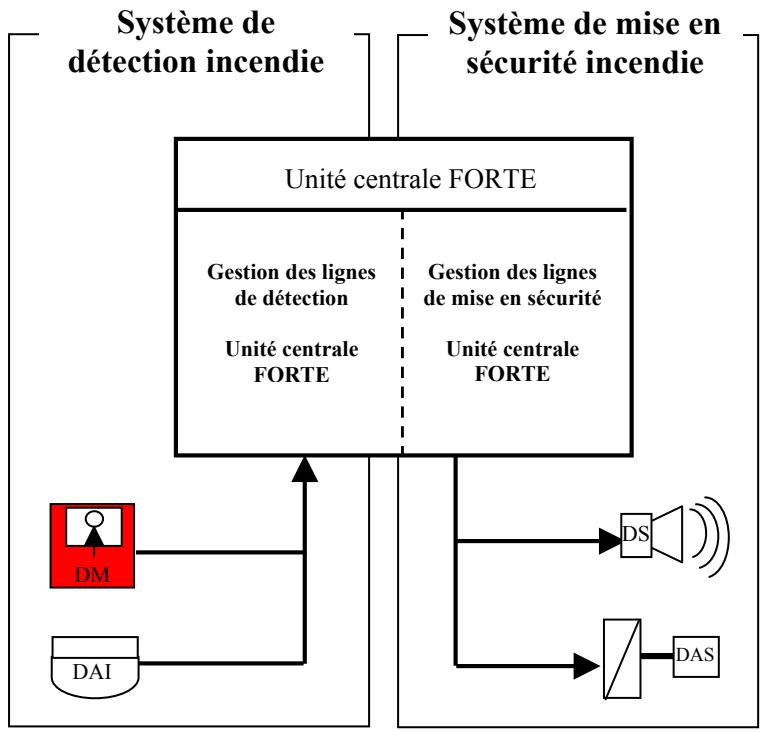

Du module « MB2B » et des « MG2B » qui gèrent les zones de détection (ZD), • Un module MIHM qui gère la face avant, regroupant les signalisations et commandes • Des détecteurs automatiques d'incendie (DI), • Des déclencheurs manuels (DM) et • Des éventuelles interfaces d'alarme technique (AT). Un système de mise en sécurité incendie (SMSI) est réalisé exclusivement à partir de la variante FORTE C et s'organise autour : • Du module « MB2B » qui assure la gestion du CMSI en complément des fonctions de détection incendie, • Du module MIHM qui traite les signalisations et commande de face avant • Des diffuseurs sonores (DS) et des éventuels dispositifs liés à l'évacuation, et • Des dispositifs actionnés de sécurité (DAS) (portes coupe feu, …).
Gestion des lignes de mise en sécurité
Ce document est la propriété exclusive de DEF, il ne doit être ni communiqué, ni reproduit sans l'accord écrit de DEF.
On notera toutefois qu'il s'agit ici de personnels de sécurité et non du public.
Ce niveau correspond à un accès aux organes du tableau par toute personne chargée d'effectuer des opérations de mise en service ou de maintenance. Ce niveau n'autorisant aucune tâche particulière d'exploitation, toute précision utile peut être fournie par la suite de la présente notice (voir menus d'exploitation).

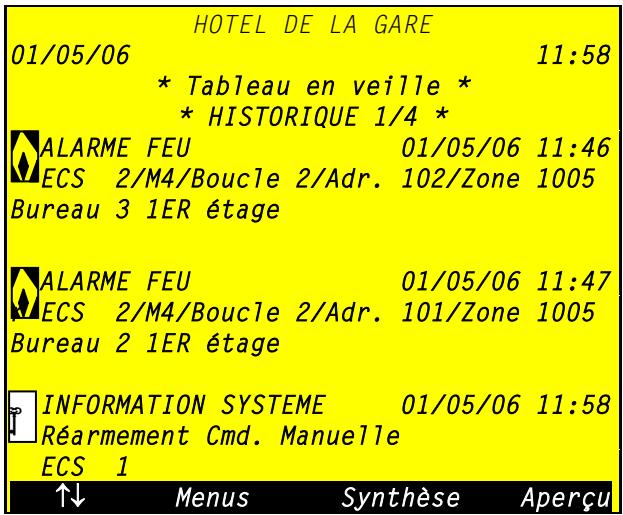

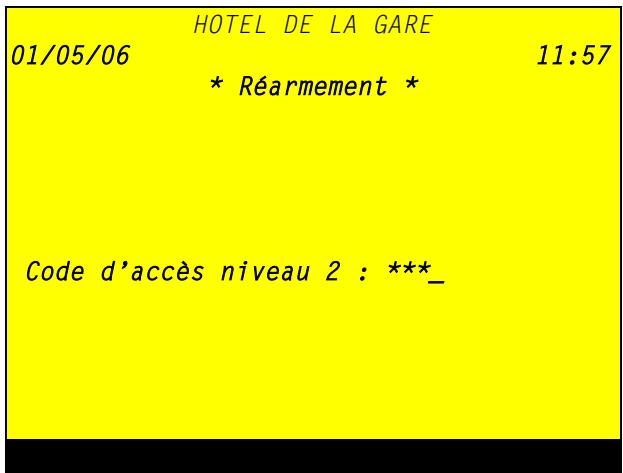

(appel des services de sécurité, alerte). Exercer une pression sur la touche « Réarmement » puis composer le code de niveau 2 (3 chiffres) suivi d'une pression sur la touche « ↵ ». Il est indispensable pour obtenir une remise à l'état de veille que les déclencheurs (détecteurs ou déclencheurs manuels aient été remis à l'état de repos). De plus, ce réarmement pourra s'accompagner d'une remise en position d'attente des DAS (portes, …).
Attention car cette condition peut correspondre à une perte plus ou moins conséquente de votre système de sécurité incendie.
Dans les meilleurs délais, soit il procédera à la remise en état, soit il contactera la société de maintenance. Se reporter aux directives relatives à votre établissement (agent de sécurité, …).
Appliquer les consignes de gardiennage
Ces conditions résultent d'une action volontaire découlant généralement d'une intervention (présente ou à venir) des services de maintenance ou de vérification sur l'installation.
Selon des tranches horaires prédéfinies lors du paramétrage de la centrale, des mises en ou hors service automatiques de zone peuvent être réalisées. Il appartient toutefois à l’utilisateur de valider ce principe de fonctionnement manuellement par l’intermédiaire des menus dédiés (niveau d’accès 2)

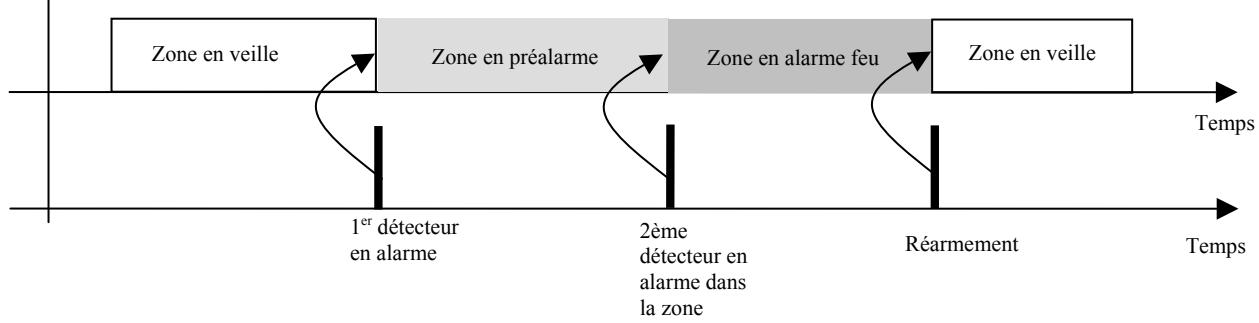

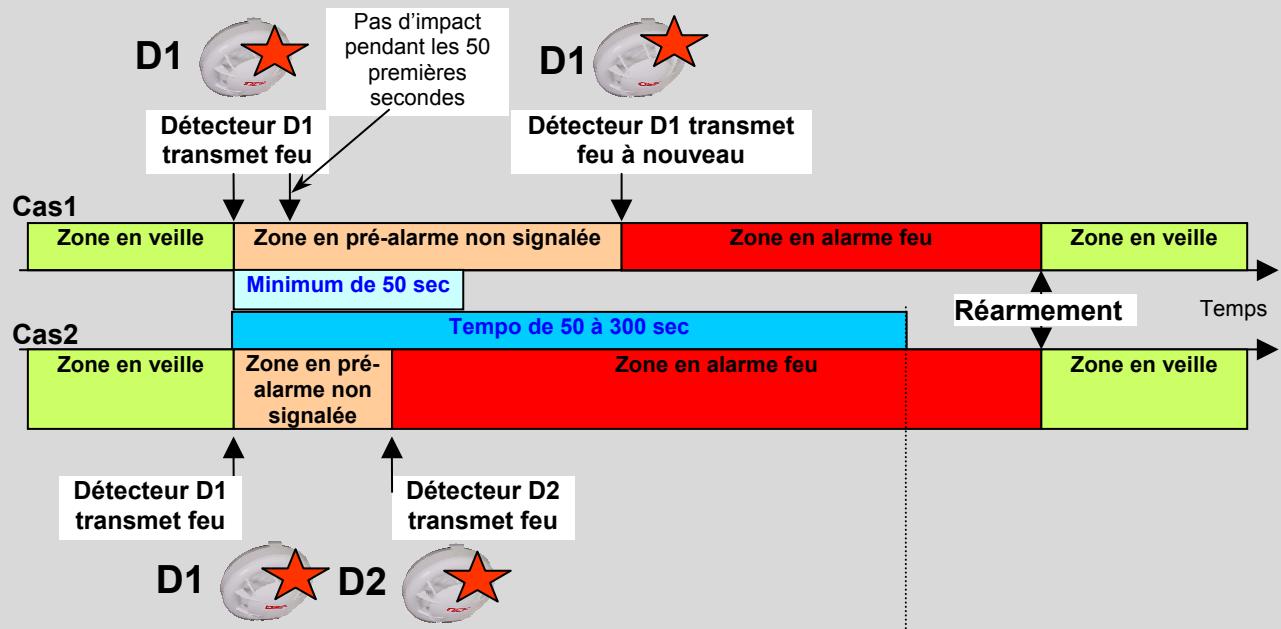

1 détecteur d’une ZDA transmet une information de feu qui est signalée comme préalarme ; si un second détecteur de la même ZDA transmet à son tour une information d’alarme feu, l’ECS passe en condition d’alarme feu. La zone de détection fonctionne sur le principe de la préalarme qui correspond à une confirmation de l’alarme. Cela signifie qu’un premier détecteur en feu dans la zone fait passer la zone en préalarme. Un deuxième détecteur en feu, dans la même zone fait passer la zone en alarme feu. Lorsque la zone est en préalarme, les fonctions de mise en sécurité ne sont pas sollicitées.
Ce mode est réservé aux détecteurs automatiques. Mode en service : la ZDA fonctionne sur le principe de préalarme à 2 détecteurs. Mode hors service : la ZDA fonctionne de manière standard et l’alarme feu est traitée de façon conventionnelle.

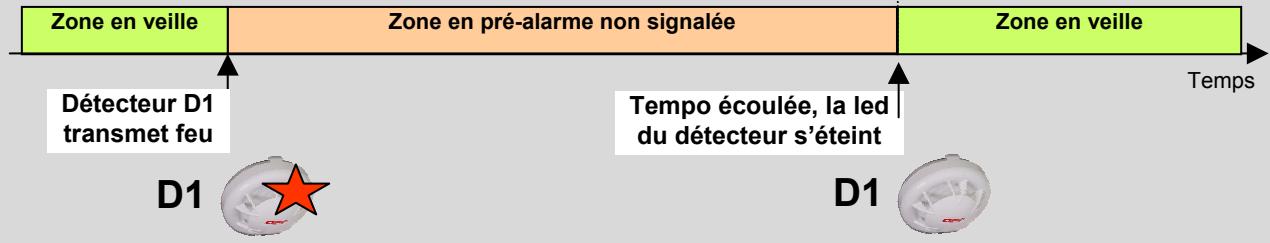

Si à l’issue de cette temporisation, aucune information d’alarme ne vient confirmer la première, celle-ci n’est pas prise en considération et le tableau reste en veille, la led du détecteur s’éteint (cas3). Pas d’impact pendant les 50 premières secondes
Détecteur D1 transmet feu En son absence, il est possible d'opter pour l'état de veille restreinte. Quel que soit l'état de veille, il est toujours possible de commander sans retard l'évacuation de la zone d'alarme en utilisant la touche « Commande évacuation générale ». Exclusivement à partir de l'état de veille générale et dans la mesure où un matriçage existe, le SDI en condition d'alarme commande automatiquement l'évacuation de l'établissement (voyant « Alarme »). Cette commande automatique peut être assujettie à un retard programmable de 0 à 5min. Pendant ce retard, il est possible au niveau 2 (3 chiffres suivis d'une pression sur ↵) d'annuler la commande en réalisant un acquittement de processus. Elle est fixée à un minimum de 5 minutes (non réarmable).
Processus automatique
Pendant ce retard, il est possible d'annuler la commande en procédant à un réarmement du tableau.
Toutefois afin d'assurer une « exploitation sécurisée », le tableau se replace dans son état initial dès que le temps entre deux pressions successives de touche est supérieur à 30 secondes. Compte tenu de ce paramètre et des fonctions multiples offertes par FORTE, il est conseillé d'une part de prendre connaissance de l'intégralité de la présente notice et d'autre part d'effectuer de façon régulière des manipulations afin d'acquérir une bonne maîtrise de l'exploitation du tableau en cas de besoins réels.

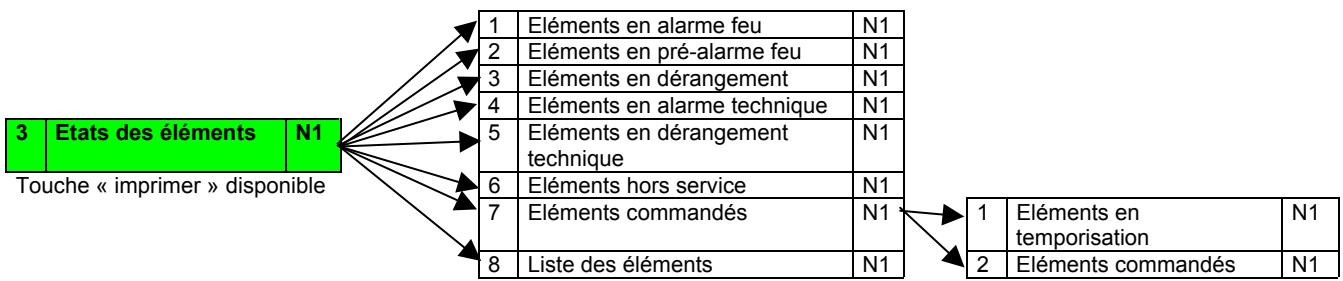

Eléments en alarme technique Eléments en dérangement technique Eléments hors service Eléments commandés
Zones en dérangement tech. Zones hors service Zones en essai Liste des zones
N1 Historiques du réseau* Encrassement*
L’état du tableau imprime le contenu de l’écran de synthèse. Les menus 6.4 et 6.5 correspondent à la touche « imprimer » dans les mêmes rubriques du menu 8.

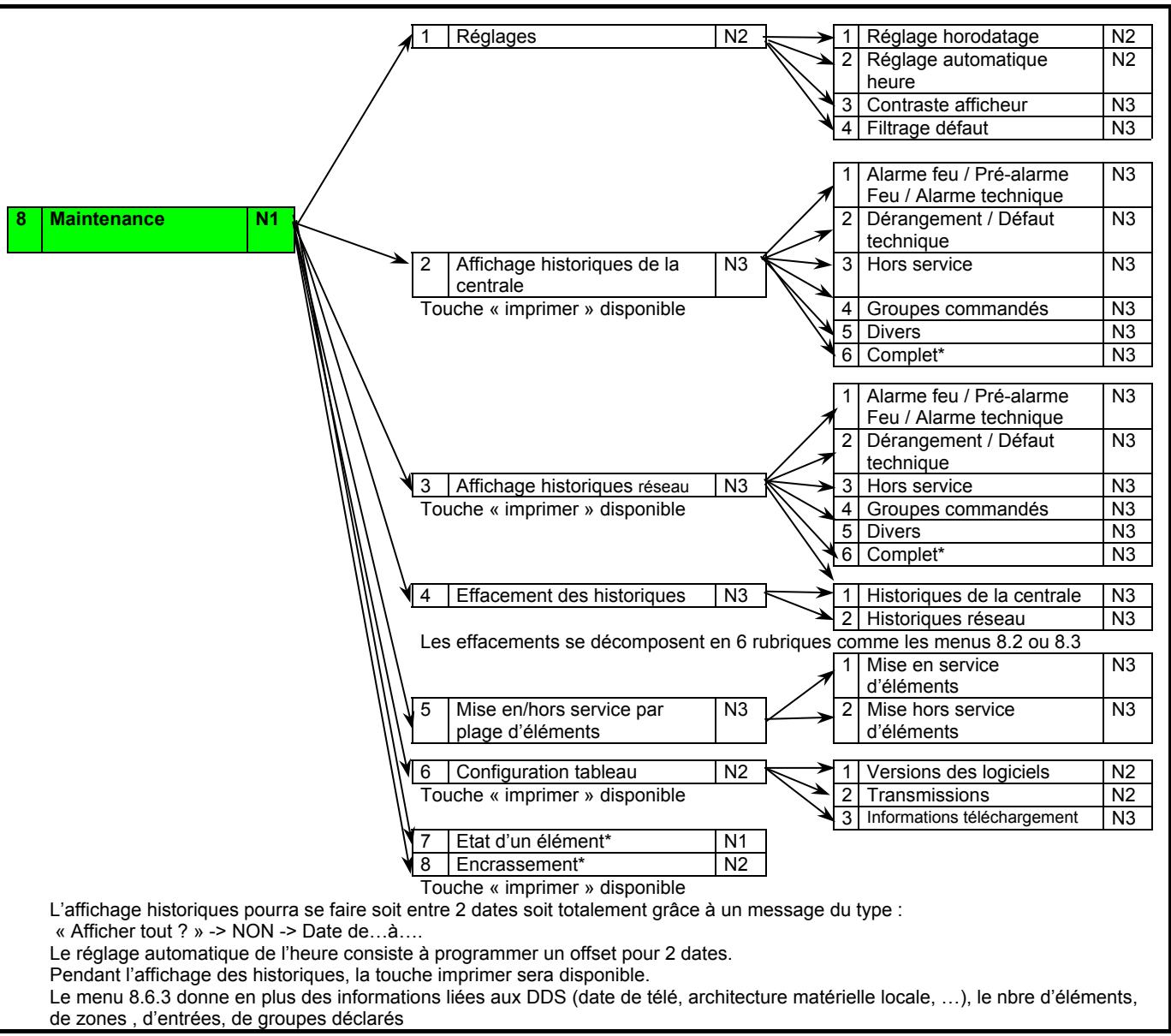

N3 2 Mise hors service plage d’éléments d’éléments Le menu 8.6.3 donne en plus des informations liées aux DDS (date de télé, architecture matérielle locale, …), le nbre d’éléments, de zones , d’entrées, de groupes déclarés 1

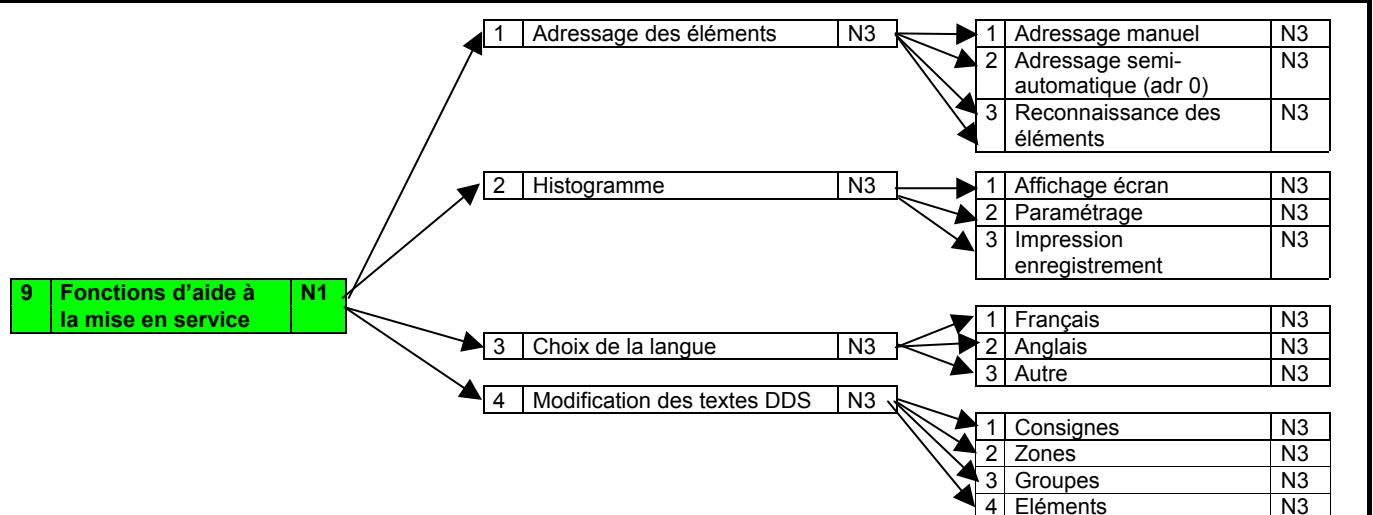

Le menu 9.4 permet de modifier les libellés des points , des zones , des groupes et des consignes. Note : Pour les VIA, VOA, VOTA, le bar graphe affichera les jalons d’encrassement selon les formules suivantes : pour VIA (NL0 ±15%) et pour VOA-VOTA 3/2 (FLT0-NL0) ± 25% Ce document est la propriété exclusive de DEF, il ne doit être ni communiqué, ni reproduit sans l'accord écrit de DEF.
Alarme technique : au moins un élément a été activé, l’afficheur en précise l’origine (se rendre sur zone). Essai : indique qu’une zone a été mise volontairement hors service (maintenance, par exemple), l’afficheur donne le détail. Zone (s) hors service : au moins une zone a été mise volontairement hors service, l’afficheur donne le détail. Dérangement : au moins un défaut ou un dérangement est présent ; lorsque le défaut a pour origine un point de détection , l’afficheur en précise l’origine. Défaut dialogue : en mode clignotant, indique qu’une voie de dialogue d’un des sous ensembles est défaillante. En mode fixe, indique que les 2 voies ou un sous-ensemble du tableau sont défaillants. Défaut alimentation : au moins une source d’alimentation du système de sécurité incendie est en défaut. Système hors service : en mode fixe, indique que le tableau n’est plus opérationnel ; en mode clignotant, accompagne le défaut dialogue.
Utilisé pour préciser la provenance des informations, on distingue principalement : • Condition de veille : absence d’événement, l’afficheur indique date, heure et coordonnées du site ; • Condition d’alarme : précise le détail de la première et éventuellement de la dernière alarme. • Condition de dérangement : informations au même format que la condition d’alarme mais non prioritaire lorsqu’une alarme est présente. • Condition de hors service : informations au même format que la condition d’alarme mais non prioritaire lorsqu’une alarme ou un dérangement de point est présent.

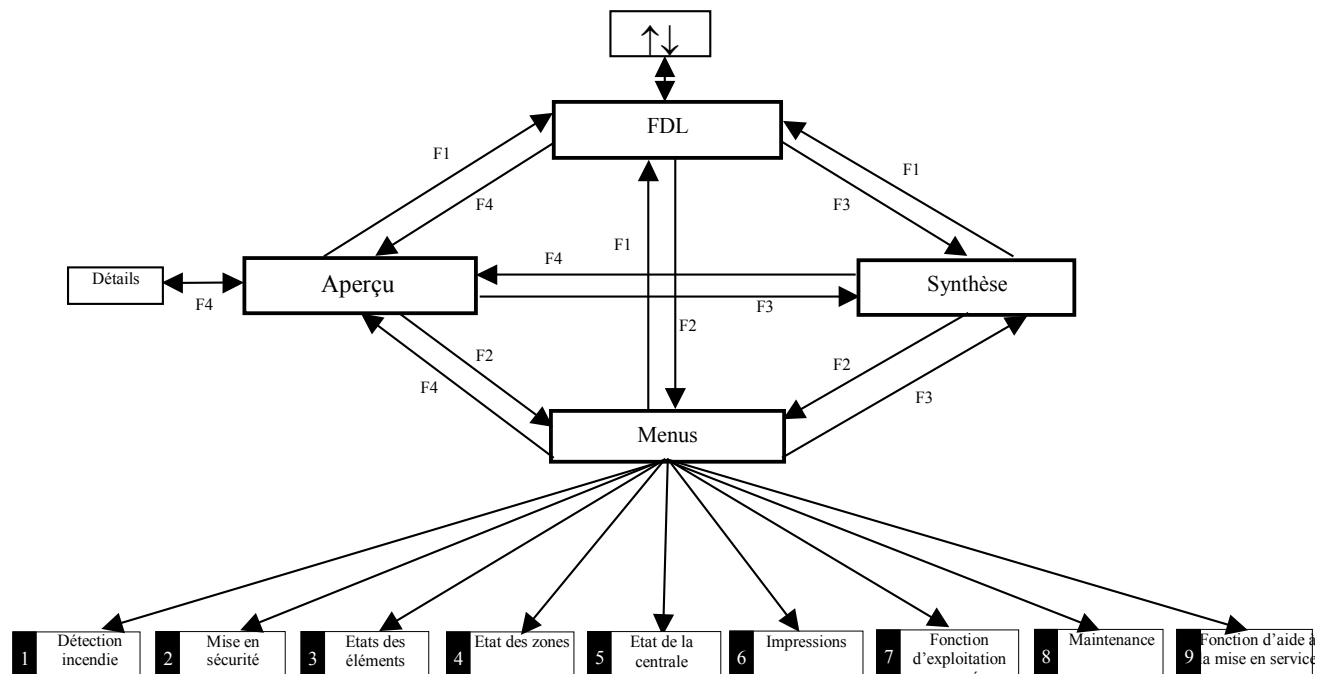

• • • • Réarmement : après disparition de la cause d’alarme feu ou d’un défaut système, permet d’initialiser le processus de remise en condition de veille. F1 à F4 : ces touches se reconfigurent au fur et à mesure de la progression dans les menus, elles permettent l’accès direct selon les fonctions offertes.
Les 12 touches alphanumériques : les touches numériques permettent de saisir des variables (code d’accès, n° de zone, etc), la touche « ↵ » autorise la prise en compte de cette saisie et la touche « ← » annule la dernière saisie.
• Du système de mise en sécurité incendie (pavé « MISE EN SECURITE »).
• • Voyant dérangement / hors service diffuseurs sonores : signale soit la présence d’un défaut sur la (les) ligne(s) de diffusion sonore, soit la mise hors service volontaire de la diffusion sonore (maintenance, par exemple). Touche commande évacuation : permet à tout moment de déclencher sans délai un processus manuel d’évacuation. La sollicitation doit être maintenue 3 secondes pour être valide. Touche acquittement de processus : permet d’éteindre le voyant alarme et éventuellement d’interrompre le lancement d’un cycle d’évacuation. La touche veille restreinte : Cette touche permet de passer de l’état de veille générale (voyant veille restreinte éteint) à veille restreinte (voyant veille restreinte allumé fixe) et vice versa par simple pression. En veille restreinte : le processus automatique est interdit. L’UGA ne commandera pas la mise en œuvre automatique des diffuseurs sonores d’évacuation ni les contacts auxiliaires mais reste disponible pour tout processus manuel de diffusion. En présence de public, l’état de veille général est requis.
• soit par pression sur une 4 touches de fonction.
FDL F1 9 la mise en service
Le terme « Boucle » peut devenir « Ligne » selon la configuration.

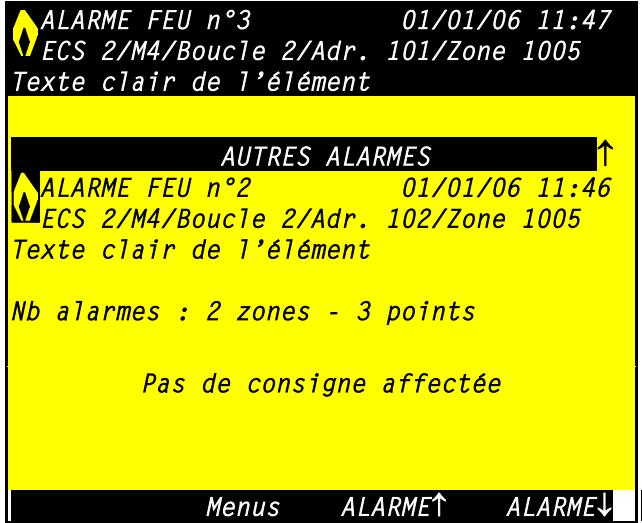

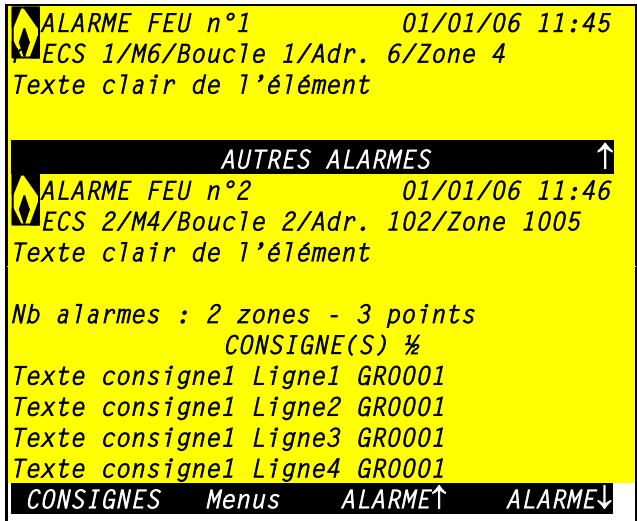

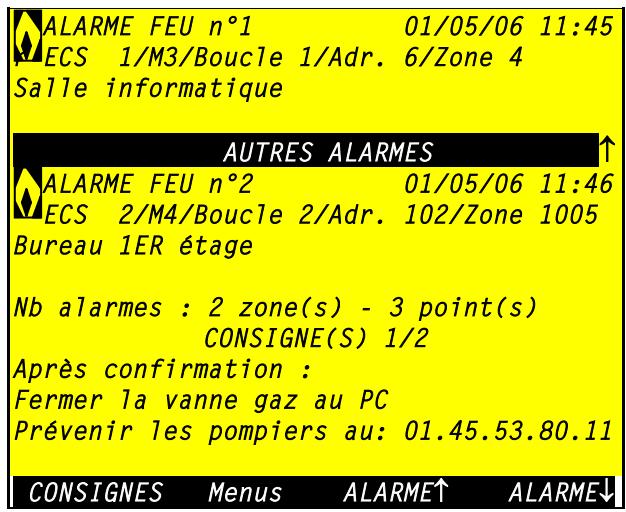

La flèche ↓ permet d’inverser la consultation. Les 3 lignes de la dernière alarme restent inchangées. La première et la dernière alarmes se réaffichent dans un délai de 20s d’inactivité. La consigne affichée est la plus prioritaire. La priorité est définie par le numéro d’ordre décroissant de saisie dans les DDS (le n°1 de chaque centrale étant le plus prioritaire), puis le numéro de centrale.
ALARMES Menus CONSIGNE↑ CONSIGNE↓ permettant la scrutation des consignes.
Lorsque l’on scrute les alarmes, la consigne ne s’affiche que si elle est liée à cette alarme. En effet, une zone ou un élément peut être déclencheur du groupe contenant la consigne. La touche CONSIGNES n’est conservée que si plus d’une consigne est liée à l’événement scruté.
Pas de consigne affectée

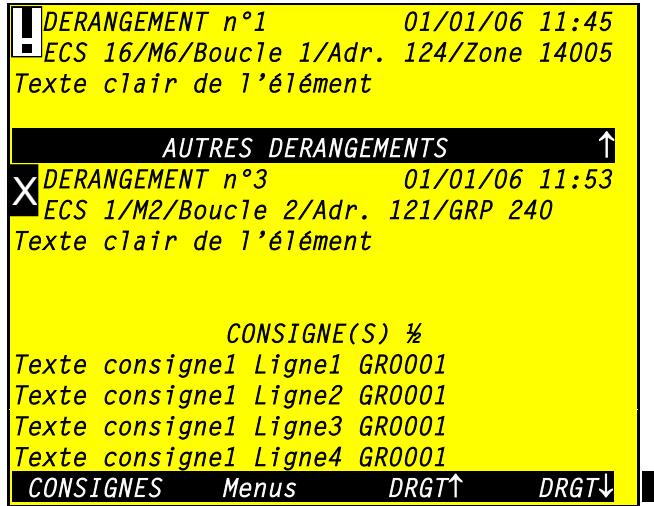

Les dérangements sont numérotés, si le défaut concerne un point de détection, la zone affectée est affichée sur la seconde ligne.
↑ La navigation se fait par les flèches verticales ou les touches de fonction. La flèche ↑ permet de consulter directement les défauts précédents à partir de l’avant dernier vers le premier. La flèche ↓ permet d’inverser la consultation. Les 3 lignes du dernier défaut restent inchangées.
Texte consigne1 Ligne1 GR0001 L’appui sur cette touche permute les touches DRGT et CONSIGNES en DRGTS Menus CONSIGNE↑ CONSIGNE↓ permettant la scrutation des consignes. La priorité est définie lors du paramètrage.
4ième ligne qui précise la nature technique. La touche CONSIGNES n’est conservée que si plus d’une consigne est liée à l’événement scruté.

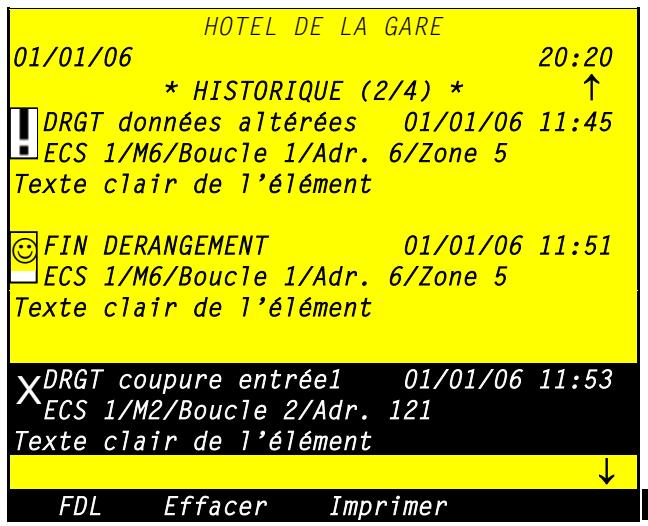

Signature de l’élément ou DRGT signature Type non conforme aux données de site ou DRGT identité Données élément altérées ou DRGT données altérées Ils sont consultables, imprimables et effaçables, accessibles par les flèches ↑ et ↓ ou par la touche de fonction F1 ; toutefois tout nouvel événement commande par priorité décroissante l’écran des alarmes, des dérangements, des HS, des zones en essai et l’affichage des 3 derniers évènements. Nota : Dans ce mode, on affiche les événements « FIN DERANGEMENT » s’ils ont été sélectionnés au paramétrage de la centrale.
Le nombre d’événements est numéroté à partir du dernier apparu.
3 élément(s) en sécurité ↓
La navigation se fait par les flèches verticales. ↵ permet de donner des précisions sur le défaut de la ligne en inverse vidéo. Si aucun événement n’est présent, la ligne 3 affiche :

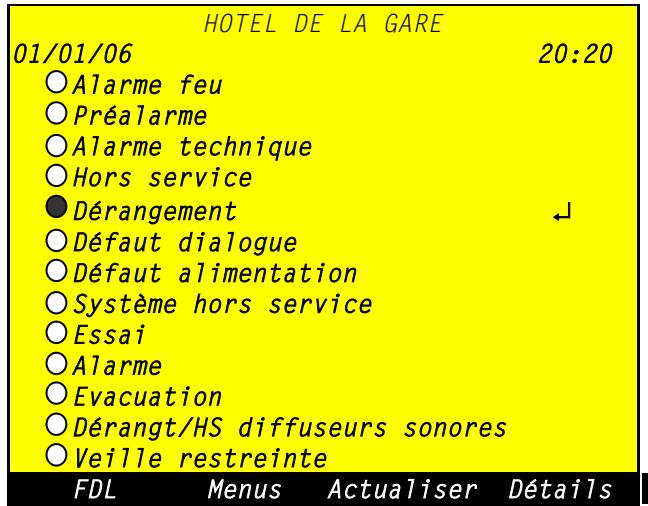

Le 1er voyant actif (fixe ou clignotant) a son texte en inverse vidéo ; la raison de l’état est alors consultable directement en sélectionnant « Détails » ou la touche ↵. On sélectionne les voyants actifs à consulter par les flèches verticales. Cet écran s’adapte en fonction de la version (ECS, ECS-CMSI, ECS Europe, ….)

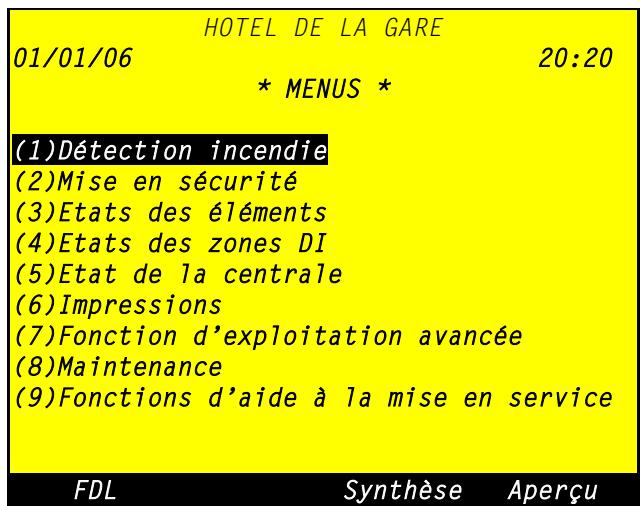

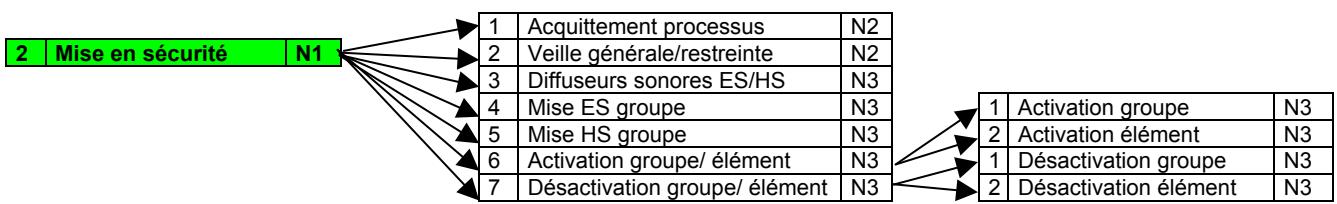

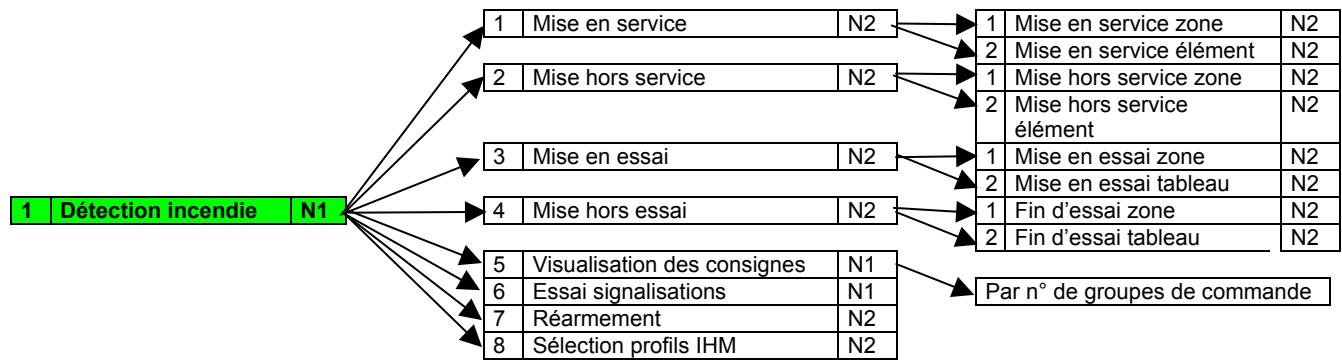

(5)Etat de la centrale (6)Impressions (7)Fonction d’exploitation avancée (8)Maintenance (9)Fonctions d’aide à la mise en service Par défaut, la centrale fonctionne avec le profil 1.

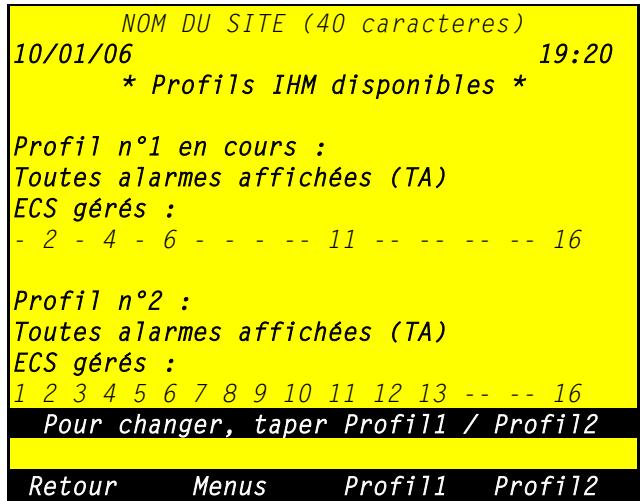

Toutes alarmes affichées (TA) Un générateur adapté à chaque type de détecteur ; Une perche d'essai ou tout autre moyen approprié au regard de l'implantation des appareils de détection.
La présente notice ; La fiche de mise en service dûment complétée ; Les plans d'installation : position des différents appareils (détecteurs, …) ; Une copie de la fiche de maintenance qui sera complétée lors de ces contrôles.
Pour la variante FORTE C, déconnecter les lignes de diffusion sonore et de télécommande. Attention : Avant toute intervention sur la partie alimentation du matériel procéder à la mise hors réseau secteur par l’intermédiaire du dispositif externe de l’installation électrique du bâtiment.
Ces contrôles sont à effectuer sur chaque point du système de détection (DI, AC, DM et AT). Les différents contrôles réalisés sont mis à profit pour vérifier la fonctionnalité des points du système de détection, mais également celle des systèmes de commande et (ou) de répétitions programmables, tant en ce qui concerne la commande que les délais d'action. Bien entendu l’alarme feu peut être obtenue de façon classique, c’est à dire un point de détection (DI, DM ou AT) en alarme transmet son information à l’ECS et fait passer l’installation en condition d’alarme feu au sens de la norme NF EN54-2. Pour satisfaire à différentes applications particulières (parking, industrie, …), FORTE est doté de fonctionnalités avancées E.2.4.2 Exploitation avec contraintes horaires de type JOUR/NUIT Ce mode permet de façon manuelle ou de façon automatique programmée sur 7 jours, d’autoriser l’ECS à prendre en compte les différents modes de gestion. E.2.4.3 Condition d'alarme feu Pour chacun des points du système de détection et à l'aide de la source adaptée au point à contrôler : • Provoquer son passage en alarme, puis contrôler signalisations lumineuses et sonores ; • Pour les éléments commandables ou les répétitions programmées, vérifier la cohérence des événements répétés et chronométrer la temporisation de retard ; • Finalement, réaliser un réarmement. Rappels : • Lorsqu’une zone est en essai, les processus déclenchés par les alarmes feu de point de cette zone sont inhibés : commandes de groupe, commande évacuation, commande de mise en sécurité, mise à jour des tables d’alarme et préalarme JBUS ; seuls les éléments de type DI sont commandés quand ils sont déclarés hors service. • Sur une même ligne principale, un maximum de cinq points en alarme peuvent avoir leur voyant et leur indicateur d'action individuel allumés simultanément. Au-delà, le point passé le plus récemment en alarme provoque l'extinction du voyant et de l'indicateur d'action individuel du plus ancien point en alarme ; excepté pour le premier point passé en alarme dont les éléments restent toujours activés. Ce mode d’allumage des voyants des points en alarme est indépendant de l’activation éventuelle de la sortie commandable des détecteurs utile aux indicateurs d’action communs notamment. E.2.4.4 Condition de dérangement Pour les points générant un dérangement spécifique, tels les organes d'alarme technique (AT avec entrée affectée au dérangement) ou les matériels non ponctuels (détecteur linéaire, multiponctuel, ...), provoquer le passage en dérangement du point considéré (masquage pour un linéaire, par exemple) et contrôler la qualité des signalisations.
Le tableau est à l'état de veille, les lignes de diffusion sonore et les lignes de télécommande sont connectées. Lorsque le tableau est associé à une alimentation extérieure, vérifier la bonne transmission des éventuelles informations de défaut secteur et défaut batterie de cet équipement. E.2.5.1 E.2.5.1.1
• Contrôler la prise en compte de l'ordre de télécommande par les dispositifs actionnés de sécurité ou/et installations techniques ; • Procéder au réarmement du tableau et replacer les dispositifs en position d'attente. E.2.5.2 Commande automatique Pour chacune des boucles de détection, solliciter un point (de préférence un détecteur automatique car exceptés dans certains types d’établissement classés, les déclencheurs manuels ne doivent pas être à l'origine de l'émission d'un ordre global de mise en sécurité) : • Lancer le chronomètre ; • Vérifier la qualité de la signalisation d'alarme et noter la durée des éventuelles temporisations ; • Contrôler le bon fonctionnement des diffuseurs sonores et des éventuels dispositifs associés à l'évacuation ; • Contrôler la prise en compte de l'ordre de télécommande par les dispositifs actionnés de sécurité ou/et les installations techniques ; • En fin de cycle d’évacuation, noter la durée assignée de fonctionnement puis procéder à un réarmement du tableau, à un acquittement de processus et replacer les dispositifs en position d'attente.
Batterie étanche au plomb UL-VO tout constructeur Batterie étanche au plomb UL-VO tout constructeur Batterie étanche au plomb UL-VO tout constructeur
DDLMS=21/05/2002, par exemple) est la suivante et permet d’identifier la date de fabrication : lieu de fab.
