MODE D'EMPLOI ANTARES 4 DEF
Le présent document comporte 7 pages.
SOMMAIRE
A. CMSI DE CATEGORIES A « ANTARES 4 » 2
A.1. DIAGRAMME D'ASSOCIATIVITE - SCHEMA 2
A.2. LISTES DES PRODUITS REPONDANT AUX EXIGENCES DU REFERENTIEL NF-SSI 3
A.3. AUTRES PRODUITS FAISANT L'OBJECT D'UNE ASSOCIATIVITE 3
B. FICHES D'ASSOCIATION DES MATERIALS 5
FICHE DE SUIVI DU DOCUMENT
| Indice | Date | Description | Page(s) |
| A | 26/11/01 | Création | Toutes |
| B | 20/11/03 | Ajout AVS2000, SEV, M321(S), système à messages parlés, STAR-A, AES 24V et tout constructeur conforme 61940, complément quantitatif DAS non contrôlés, ajust DAS non contrôlés en complément des DAS contrôlés; extension liaison avec altoir; ajust AGES | |
| C | 07/10/04 | Ajout organe de commande manuelle | 2, 3, 6 |
| D | 27/12/04 | Ajout EDAP, Flash Xenon | 3, 4 |
| E | 21/02/05 | Ajout EDBD | 2,3,4 |
| F | 01/08/05 | Ajout EDBDA, Diminution du nbr de AVSU-EFP sur EDL, augmentation du nbr de SEV | 2, 3, 4, 5 |
| G | 20/12/05 | Ajout BDC, association extension réseau via C20E-C20R | 2, 4 |
| Association Cassiopée Mezzo S et Cassiopée Forte S | 2, 4 | ||
| Mise à jour ↔reference CORDIA | 2 | ||
| H | 06/11/08 | Refonte diagramme selon nouvelles prescriptions et ajust FP105, DSV110, DL2000, option DL de DSNA AVS2000-SIP, CAPELLA, PLX2000(AVSPLX), STAR-DI et STAR A en TRE, AVAGS-ALT en DAGS NF | Toutes |
| DEF | ANTARES 4 | Document : 07.NAS.1038 Index : H Date : 06/11/08 Page : 2 |
A. CMSIDE CATEGORIES A « ANTARES 4 »

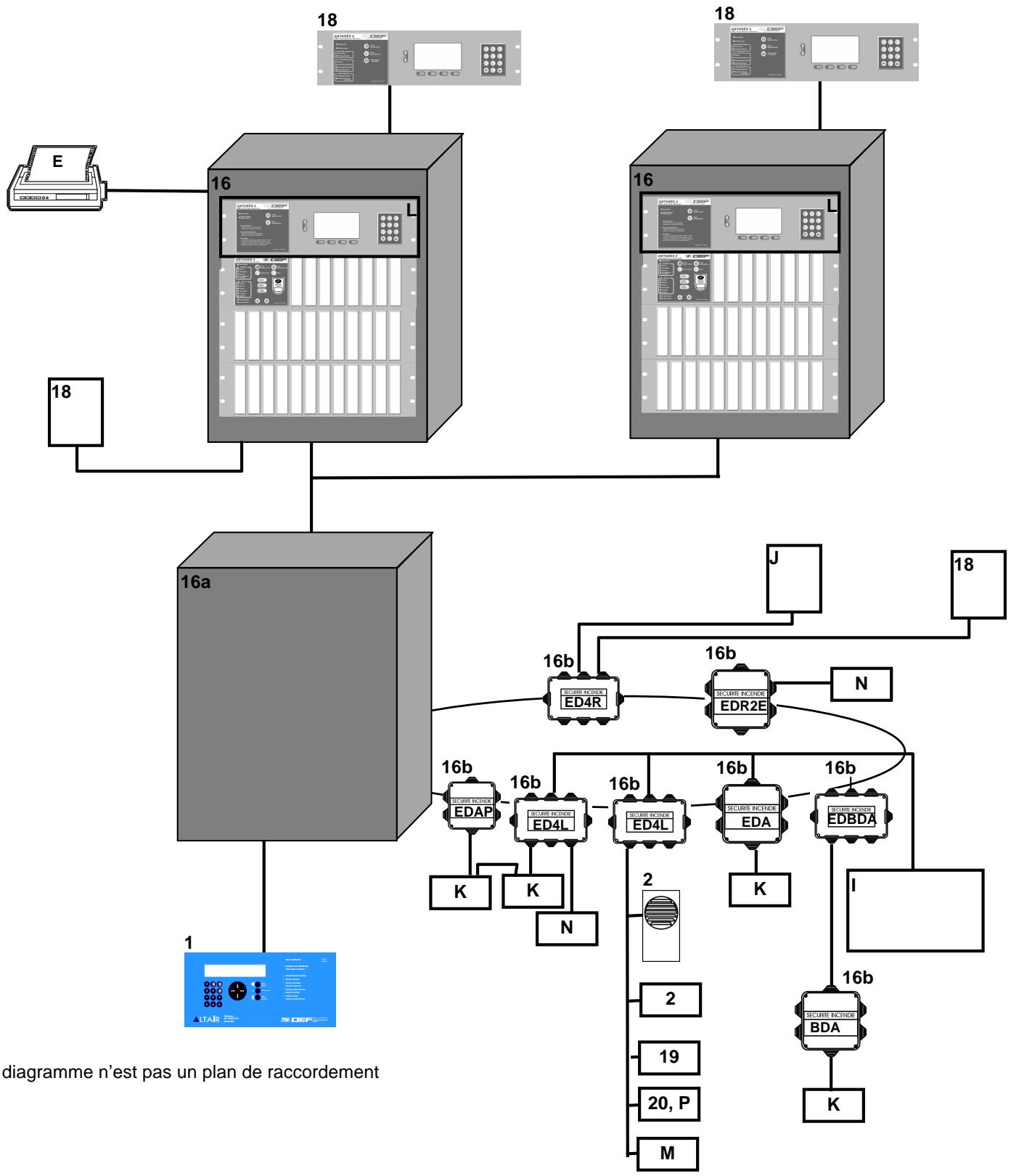

A.1. DIAGRAMME D'ASSOCIATIVITE - SCHEMA
| DEF | ANTARES 4 | Document : 07.NAS.1038 Index : H Date : 06/11/08 Page : 3 |

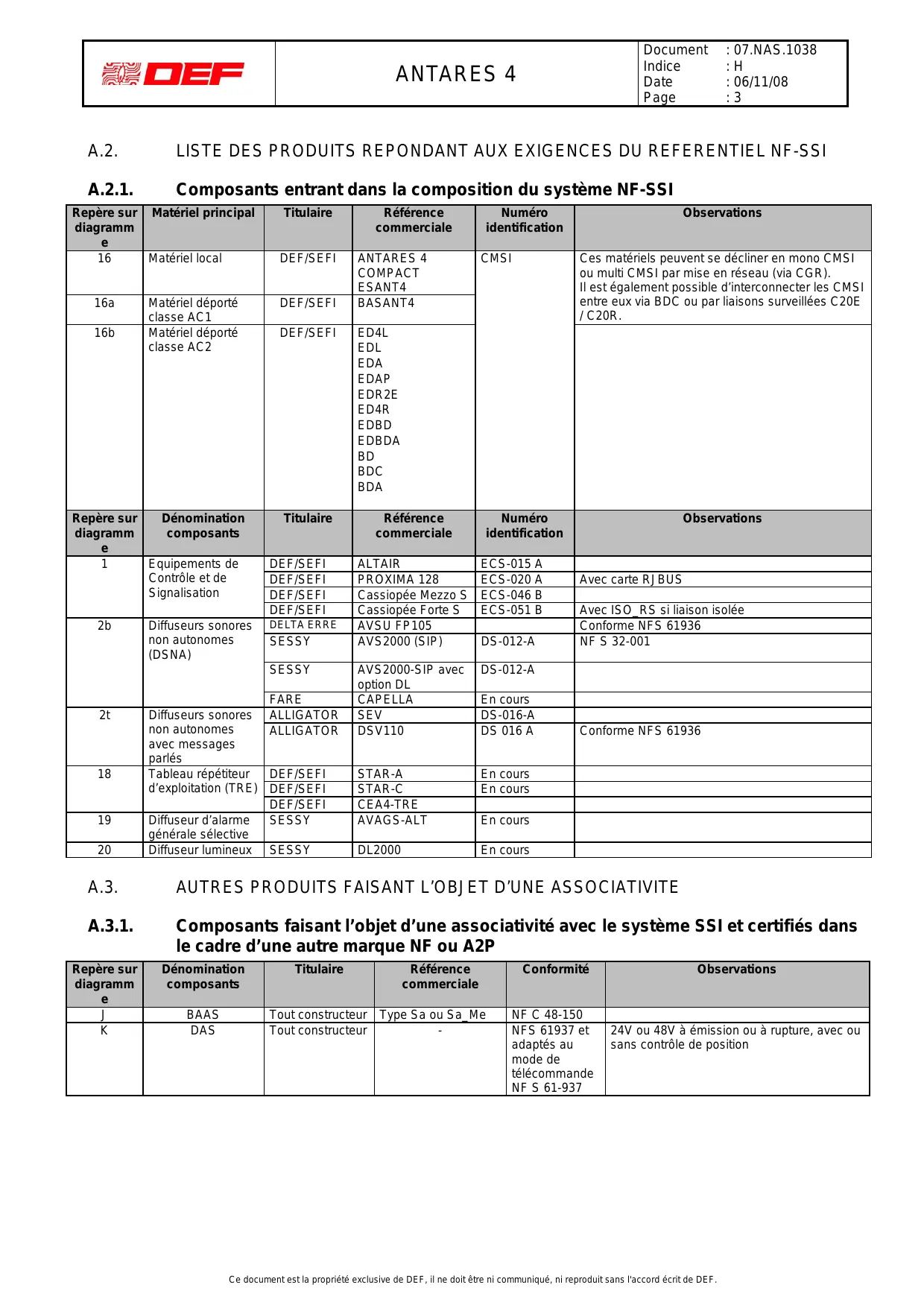

A.2. LISTES DES PRODUITS REPONDANT AUX EXIGENCES DU REFERENTIEL NF-SSI
A.2.1. Composants entrant dans la composition du système NF-SSI
| Repère sur diagramme | Matériel principal | Titulaire | Référence commerciale | Numéro identification | Observations |
| 16 | Matériel local | DEF/SEFI | ANTARES 4 COMPACT ESANT4 | CMSI | Ces matériels peuvent se décliner en mono CMSI ou multi CMSI par mise en réseau (via CGR). Il est également possible d'interconnecter les CMSI entre eux via BDC ou par liaisons surveillées C20E / C20R. |
| 16a | Matériel déporté classe AC1 | DEF/SEFI | BASANT4 | ||
| 16b | Matériel déporté classe AC2 | DEF/SEFI | ED4L EDL EDA EDAP EDR2E ED4R EDBD EDBDA BD BDC BDA | ||
| Repère sur diagramme | Dénomination composants | Titulaire | Référence commerciale | Numéro identification | Observations |
| 1 | Equipements de Contrôle et de Signalisation | DEF/SEFI | ALTAIR | ECS-015 A | |
| DEF/SEFI | PROXIMA 128 | ECS-020 A | Avec carte RJBUS | ||
| DEF/SEFI | Cassiopée Mezzo S | ECS-046 B | |||
| DEF/SEFI | Cassiopée Forte S | ECS-051 B | Avec ISO_RS si liaison isolée | ||
| 2b | Diffuseurs sonores non autonomes (DSNA) | DELTA ERRE | AVSU FP105 | Conforme NFS 61936 | |
| SESSY | AVS2000 (SIP) | DS-012-A | NF S 32-001 | ||
| SESSY | AVS2000-SIP avec option DL | DS-012-A | |||
| FARE | CAPELLA | En cours | |||
| 2t | Diffuseurs sonores non autonomes avec messages parlés | ALLIGATOR | SEV | DS-016-A | |
| ALLIGATOR | DSV110 | DS 016 A | Conforme NFS 61936 | ||
| 18 | Tableau répétiture d'exploitation (TRE) | DEF/SEFI | STAR-A | En cours | |
| DEF/SEFI | STAR-C | En cours | |||
| DEF/SEFI | CEA4-TRE | ||||
| 19 | Diffuseur d'alarme générale sélective | SESSY | AVAGS-ALT | En cours | |
| 20 | Diffuseur lumineux | SESSY | DL2000 | En cours |
A.3. AUTRES PRODUITS FAISANT L'OBJET D'UNE ASSOCIATIVITE
A.3.1. Composants faisant l'objet d'une associativité avec le système SSI et certifiés dans le cadre d'une autre marque NF ou A2P
| Repère sur diagramm e | Dénomination composants | Titulaire | Référence commerciale | Conformité | Observations |
| J | BAAS | Tout constructeur | Type Sa ou Sa_Me | NF C 48-150 | |
| K | DAS | Tout constructeur | - | NFS 61937 et adaptations au mode de télécommande NF S 61-937 | 24V ou 48V à émission ou à rupture, avec ou sans contrôle de position |
| DEF | ANTARES 4 | Document : 07.NAS.1038 Index : H Date : 06/11/08 Page : 4 |
A.3.2. LiSTE des accessoires repertoriés selon la fiche 22 des règles NF-SSI
| Repère sur diagramme | Accessoires répertoriés | Constructeur | Référence commerciale | Observations |
| 2 | Diffuseurs sonores | SESSY | AVSU-PZ | NFS 32 001 |
| SESSY | AVSU-EFP | NFS 32 001 | ||
| SECURITEX | M321 (S) | Messages parlés | ||
| Système de sonorisation de sécurité | Tout constructeur | - | NFS 61 936 annexe A | |
| 19 | Diffuseur d'alarme générale sélective | SEFI | AGES | |
| 19 | Diffuseur d'alarme générale sélective | SESSY | AVAGS | |
| 20 | Diffuseurs lumineux | CORDIA | XBRD1,45 | Flash lumineux 24V |
| P | Panneau Lumineux | SESSY | PLX2000 | |
| P | Panneau Lumineux avec option DS | SESSY | PLX2000-AVSPLX | |
| E | Imprimante | Tout constructeur | Tout modèle série | |
| MANNESMANN | T81 | Série RS232 | ||
| I | AES | Tout constructeur | - | Toutes alimentations conformes NFS 61-940 |
| DEF/SEFI | ACS 24-2 | Conforme NFS 61-940 | ||
| DEF/SEFI | ACS 24-7 | Conforme NFS 61-940 | ||
| DEF/SEFI | ACS 48-3 | 3A permanent, conforme NFS 61-940 | ||
| DEF/SEFI | ACS 48-6 | 6A permanent, conforme NFS 61-940 | ||
| K | DAS | Tout constructeur | Conformes NFS 61937 et adaptations au mode de télécommande | 24V ou 48V à émission ou à rupture, avec ou sans contrôle de position |
| L | Aide à l'Exploitation | DEF/SEFI | CEA4-UAE | |
| M | Répartition fonctions | DEF/SEFI | BRF | |
| N | Organe de commande manuelle | LEGRAND | 38027 | En PC de sécurité uniquement, pour commande de mise en sécurité ou de réarmement |
A.3.2.1. DANS LE CADRE DE LA MAINTENANCE ET OU D'EXTENSIONS D'INSTALLATIONS EXISTANTES
| Repère sur diagramme | Dénomination composants | Titulaire | Référence commerciale | Conformité | Observations |
| 1 | Equipements de Contrôle et de Signalisation | DEF/SEFI | NOVA VEGA |
| DEF | ANTARES 4 | Document : 07.NAS.1038 Indexe : H Date : 06/11/08 Page : 5 |
| Type | Référence | Carte ou module | Organe intermédiaire | Fin de ligne | Nb max. veille/linne | Nb max. alarme/ ligne | Nb max. dérang./ ligne | Câble | Longueur (R équivalente) | Dispositif sup. (raccordement) | Fiche raccordement |
| Equipements de Contrôle et de Signalisation | NOVA VEGA | NOVA C2V | - | - | 4 | 4 | - | 2 câbles 1 paire 8/10mm avec écran | 1 Km (<72Ω) | - | A4023R |
| PROXIMA 128 | RJBUS-REP | - | - | ||||||||
| ALTAIR | CPUB | - | - | ||||||||
| Cassiopée Mezzo S | MSURE | - | - | ISO_RS si liaison isolée | |||||||
| Cassiopée Forte S | MB2B | - | - | ||||||||
| Matériel Départé | ED4L | CGB | - | - | 128 | 128 | 128 | VT bouclée : 1 paire 8/10mm avec écranLiaison AES : 1 ou 2 câbles1 paire ≥ 1,5 ou 2,5mm2 (1) (3) | Boucle : 2 Km (<144Ω)AES : 1 Km (<23Ω) | - | A4784R |
| EDL | A5726R | ||||||||||
| EDBD | A5726R | ||||||||||
| EDBDA | A4782R | ||||||||||
| EDA | VT bouclée : 1 paire 8/10mm avec écran | 2 Km (<144Ω) | A4785R | ||||||||
| EDR2E | A4783R | ||||||||||
| ED4R | A5675R | ||||||||||
| EDAP | A5726R | ||||||||||
| BD | EDBD | 2.2KΩ 2W 5% | 16 | 16 | 16 | 1 paire ≥ 1,5 mm2 (1) | 1 Km (<23Ω) | A5938R | |||
| BDC | EDBD | 2.2KΩ 2W 5% | 8 | 8 | 8 | 1 paire ≥ 1,5 mm2 (1) | 1 Km (<23Ω) | A5726R | |||
| BDA | EDBDA | - | 16 | 16 | 16 | 1 paire ≥ 1,5 mm2 (1) | 1 Km (<23Ω) | A5726R | |||
| DAS 24V ou 48V à émission ou à rupture avec contrôle de position | - | CGB | EDL, ED4L,(EDL, ED4L) +EDAP | DC/FC : ETLCBobine : ETLT | 16W en 24V et 32W en 48V dont 4DAS maximum avec contrôle si pas d'EDAP (4) | 2 câbles 1 paire 8/10mm (DC/FC) et 1 paire ≥ 1,5 ou 2,5mm2 (1) | 1 Km (<72Ω et <23Ω) | Début de courseFin de course | A4784RA5675R | ||
| EDA | - | 1 | 1 | 1 | 2 paires 8/10mm (DC/FC) et 1 paire 1,5mm2 | 2 m (<1Ω) | A4782R | ||||
| DAS 24V ou 48V à rupture avec contrôle de position | - | CGB | EDR2E | DC/FC : ETLC | 412W (2) | 412W (2) | 412W (2) | 2 câbles 1 paire 8/10mm (DC/FC) et 1 paire ≥ 1,5 ou 2,5mm2 (1) | 1 Km (<72Ω et <23Ω) | A4785RA4978R | |
| DAS 24V ou 48V à émission sans contrôle de position | - | CGB | EDL, ED4L | - | 16W en 24V et 32W en 48V (2) | 1 paire ≥ 1,5 ou 2,5mm2 (1) | 1 Km (<23Ω) | - | A4784RA4782R | ||
| EDA | - | 1 | 1 | 1 | 1 paire 1,5mm2 | 2 m (<1Ω) | A4782RA4782R | ||||
| DAS 24V ou 48V à rupture sans contrôle de position | - | CGB | EDA, EDL, ED4L | - | 16W en 24V et 32W en 48V (2) | 1 paire ≥ 1,5 ou 2,5mm2 (1) | 1 Km (<23Ω) | A4784RA4782RA4782R | |||
| EDR2E, ED4R | - | 12W (2) | 12W (2) | 12W (2) | A4785RA4783R A4978R | ||||||
| DAS ou élément auto-commandé avec contrôle de position | - | CGB | EDL, ED4L,EDR2E | DC/FC : ETLC | 4 | 4 | 4 | 1 paire 8/10mm | 1 Km (<72Ω) | Début de course | A4784RA4785R |
| EDA, EDAP | - | 1 | 1 | 1 | 2 m (<1Ω) | A4782RA5675R | |||||
| DAS 48V à émission avec contrôle de position | - | CGB | EDBD + BDEDBD + BDC | - | 1 | 1 | 1 | 1 paire ≥ 1,5 mm2 (1) | 2 m (<1Ω) | Début de courseFin de course | A5726RA5938R |
| DAS 48V à émission sans contrôle de position | - | CGB | EDBD + BDEDBD + BDC | - | 1 | 1 | 1 | 1 paire ≥ 1,5 mm2 (1) | 2 m (<1Ω) | - | A5726RA5938R |
| DEF | ANTARES 4 | Document:07.NAS.1038 Indexer:H Date:06/11/08 Page:6 |
| Type | Référence | Carte ou module | Organe intermédiaire | Fin de ligne | Nb max. veille/ligne | Nb max. alarmé/ ligne | Nb max. dérang./ ligne | Câble | Longueur (R équivalente) | Dispositif sup. (raccordement) | Fiche raccordement |
| Diffuseur sonore et lumineux | AVSU-PZ AVS2000 AVAGS-ALT | CGB | EDL | 2,2 KΩ±5% -2W à 3,9KΩ±5% -1W ou ETLT | 20 en 24V 10 en 48V | 20 en 24V 10 en 48V | - | 1 paire ≥ 1,5 ou 2,5mm² (1) | 1 Km >1,5²(<23Ω) | - | A4784R |
| ED4L | 30 | 30 | A4784R | ||||||||
| M321(S) | ED4L | 1 | 1 | 1 Km >1,5²(<23Ω) | A4784R | ||||||
| AVSU-EFP | EDL | 2 | 2 | 1 Km >1,5²(<23Ω) | A4784R | ||||||
| ED4L | 8 | 8 | 1 Km >1,5²(<23Ω) | A4784R | |||||||
| AVSU FP105 | ED4L | 4/2 en 24V 6/6 en 48V | 4/2 en 24V 6/6 en 48V | 500 m/1 Km si 2,5²250 m/500 m si 1,5²(6Ω/12,4Ω) | A4784R, A6137R (type4) | ||||||
| DSV110 | ED4L | 3 en 24V 3 en 48V | 3 en 24V 3 en 48V | 250 m>2,5²(<3,3Ω)...850 m>1,5²(<20Ω) | A4784R, A6137R (type3) | ||||||
| BE1J (24V) | EDL ou ED4L | 2 | 2 | 1 Km >1,5²(<23Ω) | A4784R | ||||||
| AVS2000-SIP avec option DL | EDL | 6 en 24V 2 en 48V | 6 en 24V 2 en 48V | 800 m>2,5²(<10,3Ω)...1 Km >1,5²(<23Ω) | A4784R, A4261R (type2) | ||||||
| ED4L | 10 en 24V 10 en 48V | 10 en 24V 10 en 48V | 550 m>2,5²(<7Ω)...1 Km >1,5²(<23Ω) | A4784R, A4261R (type2) | |||||||
| DL2000 | EDL ou ED4L | 10 | 10 | 1 Km >1,5²(<23Ω) | A4784R, A4261R (type2) | ||||||
| SEV | EDL ou ED4L | 5 | 5 | 1 Km >1,5²(<23Ω) | A5120R | ||||||
| CAPELLA | ED4L | 32 | 32 | 1 Km >2,5mm²500 m>1,5mm²(11,5Ω) | FA685R | ||||||
| Panneau Lumineux | PLX2000 | CGB | ED4L | 2,2 KΩ±5% -2W à 3,9KΩ±5% -1W ou ETLT | 15 | 15 | 1 paire ≥ 1,5 ou 2,5mm² (1) | 1 Km→2,5mm²500 m→1,5mm²(11,5Ω) | A4784R, A4261R (type2) | ||
| Panneau Lumineux et option DS | PLX2000-AVSPLX | CGB | ED4L | 2,2 KΩ±5% -2W à 3,9KΩ±5% -1W ou ETLT | 9 | 9 | 1 paire ≥ 1,5 ou 2,5mm² (1) | 1 Km→2,5mm²500 m→1,5mm²(11,5Ω) | A4784R, A4261R (type2) | ||
| DAGS | AGES | CGB | EDL ou ED4L | 2,2 KΩ±5% -2W à 3,9KΩ±5% -1W ou ETLT | 16 | 16 | 1 paire ≥ 1,5 ou 2,5mm² (1) | 1 Km→2,5mm²500 m→1,5mm²(11,5Ω) | A5448R | ||
| Système de sonorisation de sécurité | Tout constructeur | CGB | EDL ou ED4L | 2,2 KΩ±5% -2W à 3,9KΩ±5% -1W ou ETLT | 1 | 1 | 1 paire ≥ 1,5 ou 2,5mm² (1) | 1 Km (<23Ω) | - | A4787R | |
| Répétition fonctions | BRF | CGB | EDL ou ED4L | 2,2 KΩ±5% -2W à 3,9KΩ±5% -1W ou ETLT | 8 | 8 | - | - | A4561R | ||
| Unité d'Aide à l'Exploitation | CEA4 | EGA4 | - | - | 2 | 2 | 2 | - | A4979R | ||
| Imprimante | Tout constructeur | EGA4 | - | - | 2 (1 par EGA4) | 2 | 2 | 1 tierce 8/10 | 10 m | - | A4980R |
| Miroir | EGA4 | EGA4 | - | - | 1 | 1 | 1 | 2 câbles 1 paire 8/10mm avec écran (RS485) et 2 câbles ≥ 1,5 ou 2,5mm² (alim) (1) | 1 Km (<72Ω)et1 Km (<11Ω) | - | A4979R |
| Tableau répétiture | STAR-A STAR-C | C20R | - | 2,2 KΩ±5% ¼W aux bornes RT des relais | 1 | 1 | 1 | 3 câbles 1 paire 8/10mm | 1 Km en 24V (<72Ω)2 Kms en 48V (<144Ω) | - | A4408R |
| CGB | ED4R |
| DEF | ANTARES 4 | Document:07.NAS.1038 Indexer:H Date:06/11/08 Page:7 |
| Type | Référence | Carte ou module | Organe intermédiaire | Fin de ligne | Nb max. veille/ ligne | Nb max. alarmé/ ligne | Nb max. dérang./ ligne | Câble | Longueur (R équivalente) | Dispositif sup. (raccordement) | Fiche raccordement |
| BAAS | Tout constructeur | C20R/CPUB | - | - | Pas de limite | 1 paire 8/10mm | 1 Km (<72Ω) | - | - | ||
| CGB | EDR2E, ED4R | ||||||||||
| Organe de commande manuelle | LEGRAND | C20E | - | ETLC ou 2.2 KΩ±5% ¼W | 1 | 1 | 1 | 1 paire 8/10mm | 1 Km (<72Ω) | - | A4784R A4785R A4789R |
| CGB | EDL, ED4L, EDR2E | ||||||||||
(1) : Dans tous les cas, la chute de tension induite par le cable d'alimentation ne doit pas faire tomber la tension à l'entrée du module à une valeur inférieure à sa tension d'alimentation minimum.
(2) : Le nombre maximum est défini dans la limite de la puissance commutable précisé ici.
(3) : Pour les cas d'utilisation avec DAS à rupture, un seul cable peut suffire.
(4) : Le nombre maximum de DAS à rupture sans contrôle est défini dans la limite de la puissance commutable précisé ici (Il convient néanmoins d'utiliser pour chaque DAS à émission un EILT et un ETLT pour le dernier DAS à émission de la ligne.)
