Type d'appareil	Tuner radio stéréo
Bandes supportées	DAB+ / FM
Mode de réception	Stéréo
Affichage	Écran digital
Commandes	Boutons physiques en façade
Connectivité	Entrées antenne DAB+ et FM
Alimentation	Alimentation secteur standard
Dimensions	Non précisé
Poids	Non précisé
Fonctions supplémentaires	Recherche automatique des stations
Type d'affichage	LCD ou LED
Compatibilité	Appareils audio stéréo
Matériau du boîtier	Aluminium brossé
Couleur	Argent
Utilisation	Écoute radio numérique et FM
Garantie	Non précisé

FOIRE AUX QUESTIONS - STU-8 VINCENT

Comment puis-je allumer le VINCENT STU-8 ?

Pour allumer le VINCENT STU-8, appuyez sur le bouton d'alimentation situé à l'avant de l'appareil. Assurez-vous que l'appareil est correctement branché sur une prise électrique.

Pourquoi le VINCENT STU-8 ne produit-il pas de son ?

Vérifiez que le volume n'est pas au minimum ou coupé. Assurez-vous également que les câbles audio sont correctement connectés et que la source audio est sélectionnée sur l'appareil.

Comment ajuster les réglages de tonalité sur le VINCENT STU-8 ?

Utilisez les boutons de tonalité situés à l'avant de l'appareil pour ajuster les basses et les aigus selon vos préférences.

Le VINCENT STU-8 ne se connecte pas à mon appareil Bluetooth, que faire ?

Assurez-vous que le mode Bluetooth est activé sur le VINCENT STU-8 et que votre appareil est à proximité. Vérifiez également que votre appareil est en mode découverte et essayez de le reconnecter.

Comment réinitialiser le VINCENT STU-8 aux paramètres d'usine ?

Pour réinitialiser le VINCENT STU-8, éteignez l'appareil, puis maintenez enfoncé le bouton d'alimentation pendant environ 10 secondes. Cela restaurera les paramètres d'usine.

Quel type de câbles dois-je utiliser avec le VINCENT STU-8 ?

Utilisez des câbles audio RCA standard pour les connexions analogiques et des câbles appropriés pour les connexions numériques, selon vos appareils sources.

Le VINCENT STU-8 surchauffe-t-il ?

Il est normal que l'appareil chauffe légèrement pendant une utilisation prolongée. Assurez-vous qu'il est placé dans un endroit bien ventilé et éloigné de sources de chaleur.

Où puis-je trouver le manuel d'utilisation du VINCENT STU-8 ?

Le manuel d'utilisation du VINCENT STU-8 est généralement disponible sur le site officiel de VINCENT dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI STU-8 VINCENT

Manuel d'utilisation

français

STU-8

DAB+/FM Stereo Tuner

DAB+/FM Stereo Tuner

Tuner stéreo DAB+/FM

nous you remercions de la confiance que you nos temoignez en achetant ce produit de haute qualite. Il repondra a vos attentes elevées en termes de qualite sonore et de fabrication.

Meme si I'on peut comprendre que you ayez envie d'utiliser immediatement cet apparéil, nous vous prions de litre soigneusement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l' apparéil de manière optimale dans votre système, même si celui-ci a été installé par toute revendeur.

Veuillez respecter les consignes de sécurité, même si certaines peuvent vous paraitre évidentes.

Vou revêrez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés. Notre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.

Nous vous souhaitons beaucoup de plaisir avec notre / votre produit.

Consignes de sécurité 44
Autres consignes 45
Contenu de la livraison 46
Description de l'appareil 46
Télécommande 49
Installation 52
Utilisation de l'appareil 56
Conseils 59
Résolution de problèmes 60
62
Glossaire 63

français

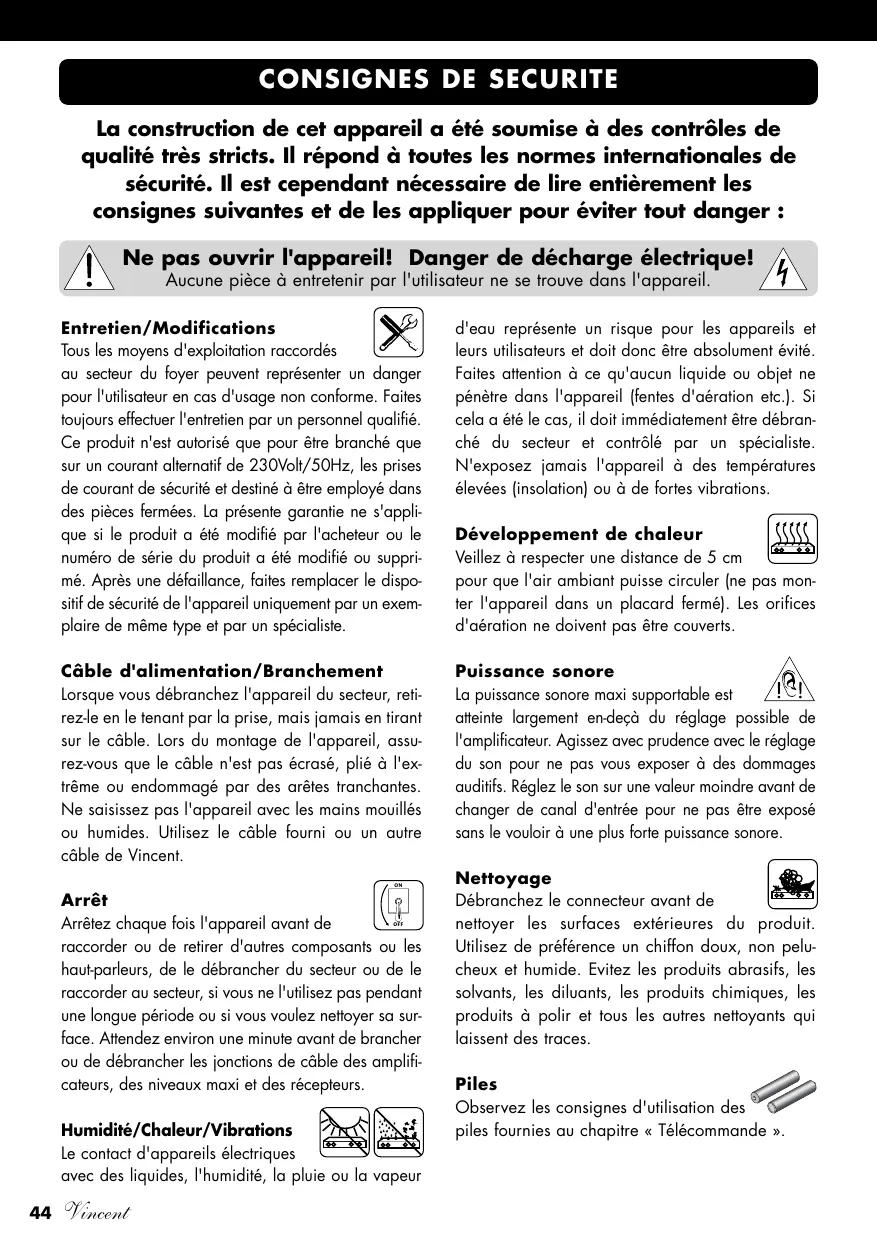

SICHERHEITSHINWEISE

La construction de cet apparéil a été soumise à des contrôleles de qualité très stricts. Il répond à toutes les normes internationales de sécurité. Il est cependant nécessaire de dire entièrement les consignes suivantes et de les appliquer pour éviter tout danger :

Ne pas ouvrir l'appareil! Danger de décharge électrique!

Aucune piece à entretenir par l'utilisateur ne se trouve dans l'appareil.

Entretien/Modifications

Tous les moyens d'exploitation raccordés

au secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/50Hz, les prises de courant de sécurité et destiné à être employé dans des pieces fermées. La presente garantie ne s'applique si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou supprimé. ÀpRES une défaillance, faites replacer le dispos-sitif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.

Câble d'alimentation/Branchement

Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le cable. Lors du montage de l'appareil, assurez-vous que le cable n'est pas écrasé, plié à l'extrème ou endommagé par des aretés tranchantes. Ne saisissez pas l'appareil avec les mains mouillés ou humides. Utilisez le cable fourni ou un autre cable de Vincent.

Arrêt

Arrétez chaque fois l'appareil avant de

raccorder ou de-retirer d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilise pas pendant une longue période ou si vous voulez netoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jonctions de cable des amplificateurs, des niveaux maxi et des récepteurs.

Humidité/Chaleur/Vibrations

Le contact d'appareils électriques

avec des liquides, l'humidité, la pluie ou la vapeur

d'eau représenté un risque pour les apparciels et leurs utilisateurs et doit donc être absolument évité. Faites attention à ce qu'aucun liquide ou objet ne pénétre dans l'appareil (fentes d'aération etc.). Si cela a été le cas, il doit immédiatement être débranché du secteur et contrôle par un spécialiste. N'exposez jamais l'apparéil à des températures élevées (insolation) ou à de fortes vibrations.

Développement de chaleur

Veillez à respecter une distance de 5 cm

pour que l'air ambient puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas etre couverts.

Puissance sonore

La puissance sonore maxi supportable est

atteinte largement en-deça du réglage possible de l'amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le pouvoir à une plus forte puissance sonore.

Nettoyage

Débranche le connecteur avant de

nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Evitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.

Piles

Observe les consignes d'utilisation des piles fournies au chapitre « Télecommande »

AUTRES CONSIGNES

Montage de l'appareil

Le site de montage de l'appareil a une

incidence sur le son. Posez l'appareil uniquement sur une surface appropriée et stable. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommendons de placer les apparéils sur des racks Vincent et de ne pas lesposer l'un sur l'autre.

Appareils électroniques usages

Cet apparéil est soumis aux dispositions

fixées dans la directive européenne 2002/96/CE. L'identification est fournie sur l'appareil par le symbole représentant une poubelle rayée.

Pour le consommateur, cela signifie :

Tous les apparéils électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets menagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuerez à motiver les fabrikants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien apparéil, veillez vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez achété.

Sigle CE

L'appareil répond aux directives UE

pour l'obtention du sigle CE et par conséquent aux exigences concernant les apparêils et électroniques (directives CEM, directives de sécurité et directives des apparêils à basse tension).

Explications/Remarques

Le present document a ete redigede par

Andreas Boer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Ifezeheim qui ne doit etre ni copie, ni distribué dans sa totalité ou en partie sans accord explicite et écrit.

Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent travaillene permanece a l'amelioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liees au progrès sont possibles.

Le contenu de ces instructions a uniquement un caractètre d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprecisions pouvant y'être continues.

Conservation de l'emballage

Nous vous recommendons vivement de ne pas jitterer l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un évientuel autre transporte. Des dommages de transport se produit frequentlyment sur des appareils Hi-Fi lorsqu'ils sont emballés dans des emballages non adaptés. Comme l'emballage d'origine est parfaitement adapté à l'appareil, le risque de détérioration pendant le transport est fortement réduit.

Explication des symboles graphiques

L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.

Ce symbole a pour but d'airrer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.

Ce symbole caractérisse des informations et des consignes utiles concernant la manipulation de l'appareil.

CONTENU DE LA LIVRAISON

Veuillez vérifier le contenu de l'emballage. En plus de l'appareil, il doit partager les accessoires suivants:

1 Câble secteur
- 2 câbles Cinch pour le raccordement de l'amplificateur
1 telecommande
- 2 batteries de type AAA (LR3)
- 1 antennefilaire
- Antenne de,chambre t'éscope
1 adaptateur DAB pour les antennes de maison
- Leprésent manuel

DESCRIPTION DE L'APPAREIL

Bien que le développement s'oriente de manière constante vers des formats audio numériques et des systèmes video et audio multicanaux, les équipements audio de qualité supérieure jouissent encore d'une grande popularite. Pourtant, pour celui qui veut associier les amplificateurs haut de gamme et un excellent tuner, peu d'options sont disponibles. Le STU-8 est un tuner DAB+/FM avec commande à distance de la marque Vincent. Le composant du préamplificateur est construit sur un tube 12AX7 et fournit une sonorité douce et cette chaleur bienfaisante, qui font de l'enregistrement de la musique, une activités si passionnante. Cette liaison est réalisée comme une variante la technologie hybride et parfaite de Vincent, laquelle associe les avantages de l'amplificateur à transistor et ceux de l'amplificateur à tubes. Ainsi, l'amplificateur à tubes joue parfaitement avec les transistors à effets de champ (TEC). Le tuner qui transmet de

façon optimale les signaux de l'émetteur UKW, constitue le résultat d'un travail de recherche dispendieux et d'une sélection rigoureuse de ses composants. La reproduction d'un nombre réduit d'émetteurs de radio qui transmettent la musique de très haute qualité sans compression excessive du signal devient une vérable délection. Fonctionnalités du tuner: commande à distance, services RDS connectables, 40 mémoire de station radios (20 UKW/20 DAB) et un affichage qui peut être obscurci et étant. Une qualité de traitement exceptionnelle et un excellent rapport performance/prix sont évidemment garantis. Ce tuner constitue le partenaire idéal pour les amplificateurs, les récepteurs, une combinaison préamplificateurs/amplificateurs, des amplificateurs avec casque et les haut-parleurs de Vincent. Avec des meubles HiFi et des cables de haut-parleurs, vous pouvezmettre sur pied un système parfaitairement harmonieux.

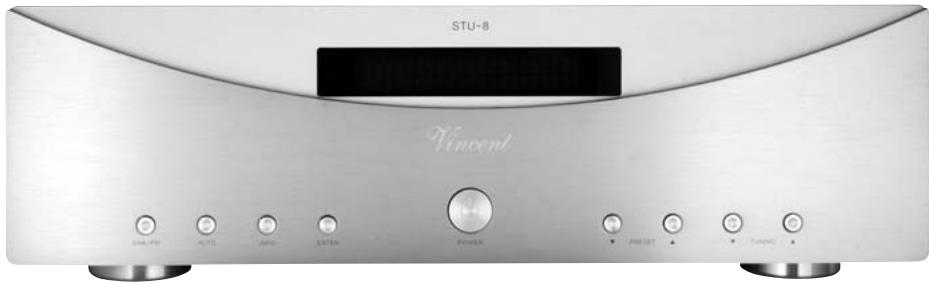

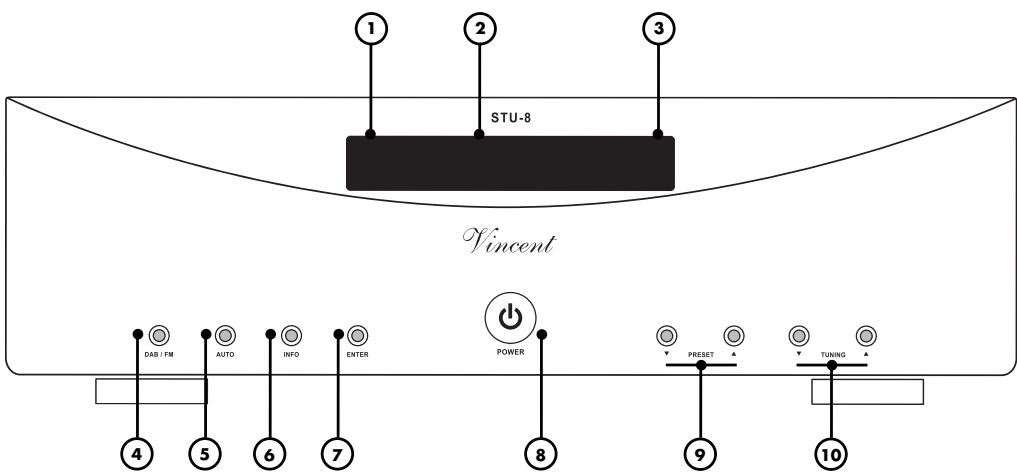

FACADE AVANT

1. Affichage mise en marche

L'affiche clignote, lorsque l'appareil est mis sous tension - après 30 secondes, l'appareil atteint la température de service et est pré à l'emploi.

2. Fenêtre d'affichage

3. Champ du capteur télécommande

Ce capteur recoit les signaux infrarouges de la télécommande sans fil

4. DAB / UKW

La touche qui est sur le tuner permet de basculer entre les émetteurs DAB et UKW.

5. AUTO

Appuyer sur cette touche pour recevoir automatique une chaine.

6. INFO

Appuyer sur cette touche, pour afficher des informations sur la chaîne actuelle.

7. ENTER

Menu - touche d'entrée.

8. POWER

Permet d'allumer et d'eteindre la machine.
Lorsqu'il est eteint, l'appareil est mis hors tension.

9. PRESET /

Boutons poussoir de mémorisation du préRéglage. Appuyer sur la sélection lorsque le préRéglage souhaité s'affiche.

10. TUNING / (vers le bas / haut)

Pour sélectionner une chaîne, appuyez sur le ou les boutons pour analyser la fréquence de récep tion.

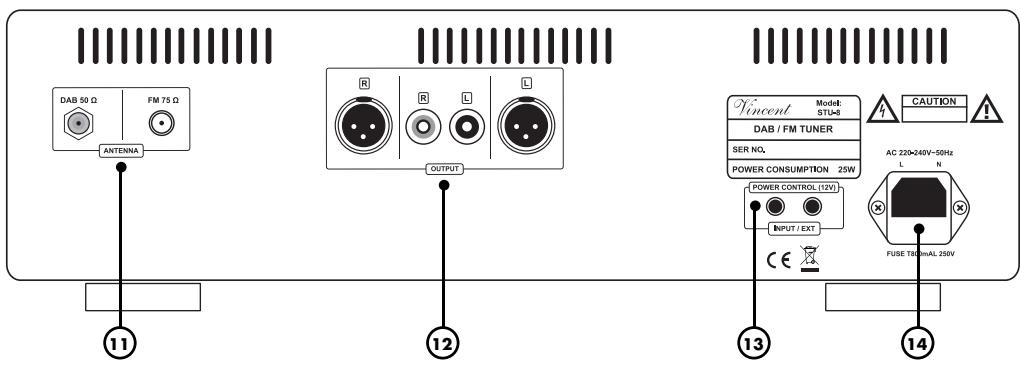

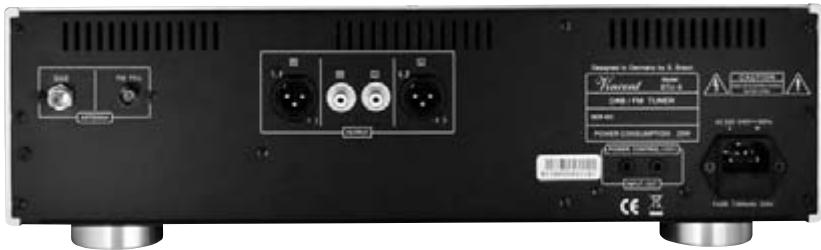

FACADE ARRIERE

11. ANTENNA:

Raccordement de l'antenne FM

Connector le cable coaxial de l'antenne à ce niveau pour la réception UKW de la radio. Siaucun raccordement mural de l'antenne n'est disponible, vous pouze utiliser une antenne de chambre ou une antenne filaire fournie.

Raccordement de I'antenne DAB

Raccordez l'antenne de chambre Telescope fournie ici.

12. Sortie analogue prises RCA/XLR

Avec ces prises, l'amplificateur peut être connecté aux prises RCA/XLR. Avec les raccords de la sortie de haut niveau, le STU-8 peut être connecté à un amplificateur, un préamplificateur ou autre équipement similaire

13. POWER CONTROL (12V) OUTPUT

Les signaux pour la commande de mise en marché (Trigger) sont transmis avec ces prises jacks.

14. Prise secteur 230V/CA

Placez le cable du secteur ici et connectez-le sur l'alimentation

TELECOMMANDE

Orientez la partie avant de la télécommande directement vers la face de l'appareil. Aucun obstacle ne doit se trouver entre la télécommande et l'appareil.

La distance entre la télécommande et l'appareil ne doit pas etre supérieure a 7m,car la fiabilité de la telecommande diminue au-delà de cette portée.

Veillez à ne pas orienter obliquement la télécommande vers l'appareil, car au-delà d'un angle de ± 30^ par rapport à l'axe central, l'appareil peut eventuèlement réagir moins bien aux instructions de commande.

Remplacez les deux piles lorsque la distance d'utilisation de la télécommande par rapport à l'appareil diminue.

PILES

Utilisation des piles

L'utilisation non conforme des piles peut cause uneuite d'acide et, dans des cas extrêmes, une explosion.

Les piles doivent être insérées correctement quant à leur polarité, comme cela est indiqué par les repères présents à l'intérieur du boîtier des piles.

N'utilissez pas des piles neuves et usagées en même temps pour utiliser la durée de vie entière des piles. Faites attention à utiliser des piles de même type.

Certaines piles sont rechargeables, d'autres ne les sont pas. Observe les consignes de précaution et les instructions fournies sur les piles.

Retirez les piles si vous n'utilise pas la télécommande pour une durée prolongée.

Les piles ne doivent enaucun cas etre court-circuites,demontees ouchauffees.

Eliminez les piles usagées conformément aux dispositions locales de protection de l'environnement et ne les jetez pas avec les ordures menagères.

Utilisez exclusivement des piles rondes AAA (LR3).

Remplacement/Insertion des piles

a) Ouvrez et enlevez le couvercle du logement des piles de la télécommande, en soulevant fortement la languette située au bord de la télécommande. Le couvercle du logement à piles est maintainu par un aimant, ne pas desserrer les vis !

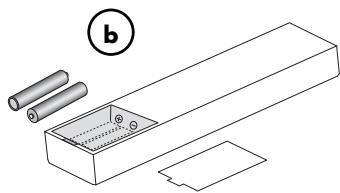

b) Retirez eventuellement les piles usagées et insérez correctement les piles neuves comme indiquésur le schéma dans le compartment des piles.

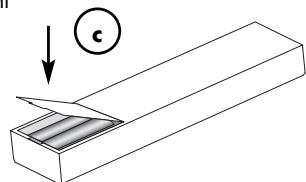

c) Remettez le couvercle du compartment et fermez

le compartment des piles.

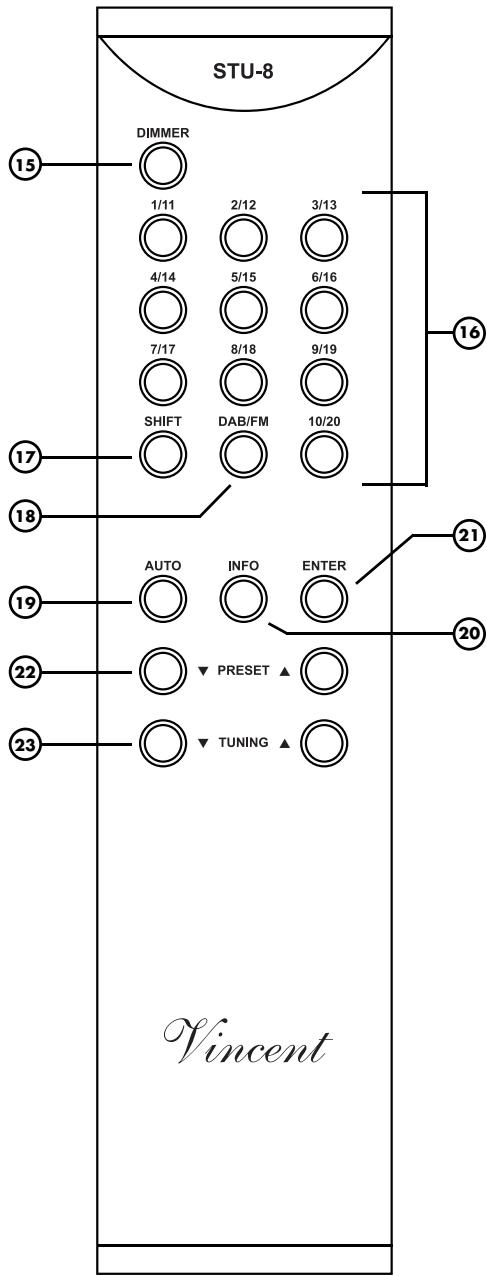

TOUCHES DE LA TELECOMMANDE

TOUCHES DE LA TELECOMMANDE

15. Bouton DIMMER :

Appuyez sur ce bouton pour régler la luminosité, la luminosité est régée à 100% lorsque l'appareil est mis en marche. Chaque fois que vous appuyez sur une touche, l'éclairage s'obscurit jusqu'à la quatrième fois. Ensuite, elle returne à la luminosiTE de sortie.

16. Boutons de préroglage des chaînes (1-10)

Ces boutons permettent d'acceder aux chaînes et de les afficher. Avec la touche SHIFT, vous pouvez enregistrer un total de 40 chaînes prédéfinis (UKW 20, DAB 20).

17. Bouton SHIFT

Ce bouton vous permet d'acceder aux partitions de la mémoire UKW1 (1 ~ 10), UKW2 (11 ~ 20), DB1 (1 ~ 10), DB2 (11~20).

18. Bouton DAB / UKW

Ce bouton vous permet de basculer entre la récep tion DAB et UKW.

19. Bouton Auto - recherche automatique de chaînes

UKW: Lorsque vous appuyez sur ce bouton, l'appareil recherche la fréquence de réception la plus proche.

DAB: Recherche automatique des chaînes de réception

20. Touche INFO

Affichage pour les «infos textes de la Radio» (RDS).

21. Bouton ENTER

Ce bouton vous permet de selectionner entre le mode Stéreo et Mono.

22. Bouton PRESET

Ce bouton vous permet de parcourir les chaînes enregistrées.

23. Bouton TUNING

Recherche manuelle des fréquences

INSTALLATION

Réalizez d'abord le raccordement des cables pour la sortie du signal du lecteur. Raccordez alors seulement le cordon secteur et reliez-le à la prise secteur.

VEUILLEZ TENIR COMPTE DES INSTRUCTIONS SUIVANTES LORS DE L'INSTALLATION :

Dépose du capot de protection

Avant la première installation, retirez les capuchons de protection des connecteurs à utiliser, situés sur la façade arrêté de l'appareil.

Prises RCA

Des branchements RCA

mécaniquement identiques existent en tant que connexions numériques et analogiques. Veillez à ne pas mélanger ces connexions lors de l'installation!

Veillez a ne pas intervertir les connexions analogiques droite et gauche. Souvent, de telles

connexions RCA présente les couleurs suivantes : rouge pour le canal de droite, noir ou blanc pour le canal de gauche.

Fiches de raccordements

Veillez à ce que les jonctions soient bien fixées. Les connexions insuffisantes peuvent cause des parasites, des défaillances et des dysfonctionnements.

- Faux -
- Correctement -

Pour exploiter au moins le potentiel de qualité sonore des composants, on ne devrait utiliser que des cables de liaison et de haut-parleurs de qualité supérieure, par exemple des cables Vincent. Utilisez de préférence des cables audio blindés. Notre revendeur se fera un prise de vous conseiller à ce sujet.

Prises XLR

Veuillez notes que l'affection européen des signaux XLR est différente de l'affection americaine US. La constitution des cables est dans tous les cas identique. Pour autant que les deux apparciels reliés correspondent à la même norme, la liaison signal est correcte. Cela est toujours le cas, si les deux apparciels sont de fabrication Vincent. Si deux apparciels de norme différente sont raccordés, le signal est alors inversé. Dans ce cas, l'affection du signal doit être modifiée à une extrémité de la liaison. Adressez-vous à votre revendeur qui vous conseillera utilément.

1. Système Européenne (Pin 2 = HOT, Pin 3 = COLD)

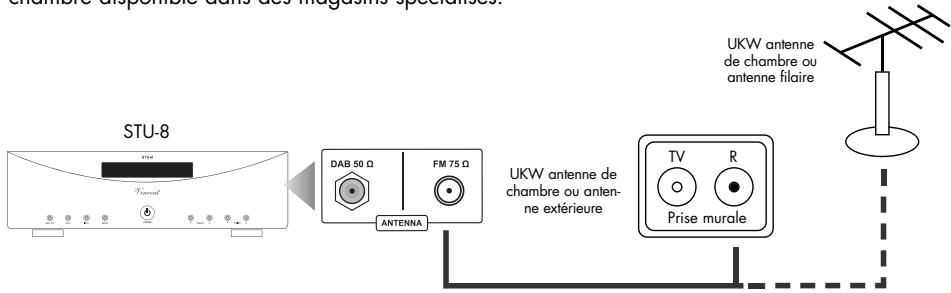

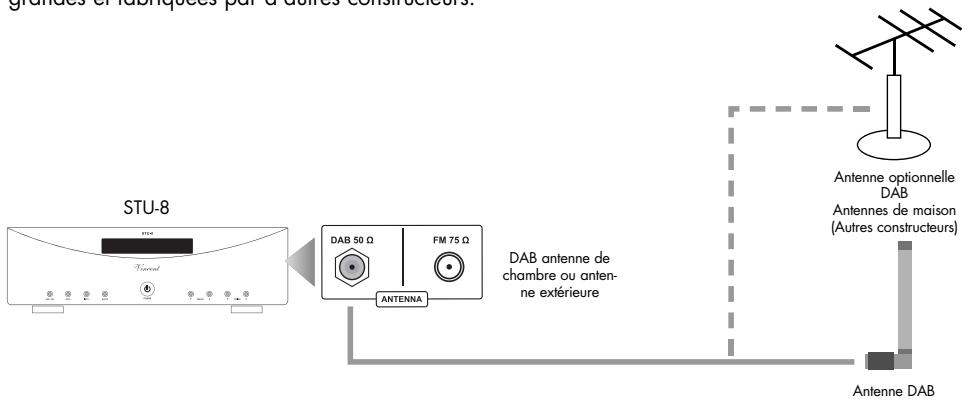

RACCORDEMENT DE L'ANTENNE

Si une prise murale pour le raccordement de l'antenne UKW de réception satellite, de réception par cable ou pour une antenne pour toiture est disponible, connectez son raccord radio avec la prise d'entrée «FM 75Ω» (11) sur l'appareil. Pour ce faire, utilisez un cable d'antenne de 75 . Dans le cas où une telle prise de raccordement n'est pas disponible, vous pouvez connecter l'antenne filaire fournie ou une antenne de chambre disponible dans des magasins spécialisés.

L'antenne de chambre Télescope fournie pour des signaux moyens et les signaux forts, devrait suffire pour une excellente réception. L'antenne fixée sur le raccord F antennes Tribunefand COAX de 50 Ω (11) à l'arrière de l'appareil et doit être sécurisée en fixant solidement l'écrou. L'antenne doit être installée verticalelement, étant donné que les signaux DAB verticaux sont polarisés.

En cas de mauvaise ou d'absence de réception, vous avez la possibilité d'utiliser des antennes relativement grandes et fabriquées par d'autres constructeurs.

RACCORDEMENT AUX AMPLIFICATEURS, RECEPTeurs OU PREAMPLIFICATEURS

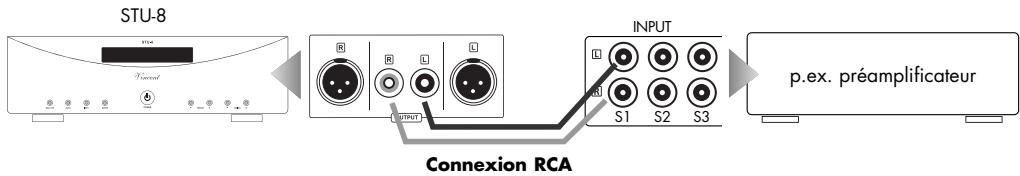

Utilisation de la sortie analogue avec prise RCA

Branchez les prises de connexion « OUTPUT » (12) à une entrée haut niveau d'un amplificateur, préamplificateur, ampli-tuner ou un autre appareil ajustat pour les sources à haut niveau (amplificateur d'écouteurs, port d'enregistrement d'un enregistrure à cassette, mixer, etc.). Un telle connexion d'entrée est généralement désignée par « LINE IN » ou « TUNER ». Pour des informations concernant les possibités de connexion de l'appareil avec lequel le lecteur doit être connecté, consultez le manuel de l'utilisateur de l'appareil correspondant.

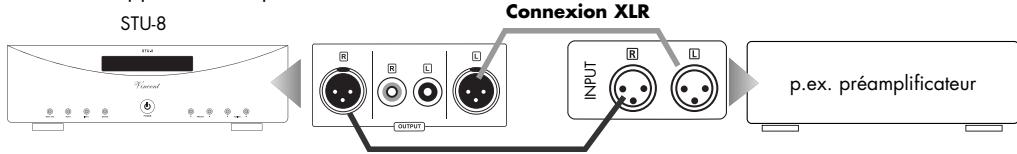

Utilisation de la sortie analogue avec prise XLR

Connectez les prises de raccordement «OUTPUT» (12) sur l'entrée de haut niveau d'un amplificateur, d'un préamplificateur, d'un récepteur ou d'un autre appeareil approprié compteant des sources de haut niveau (amplificateur à haut-parleurs, entree de l'enregistrement d'un enregistreur de cassette, d'un mixeur, etc.). Généralement un tel raccord porte l'inscription «LINE IN» ou «LINE OUT». Pour des informations sur les options de raccordement de l'appareil sur lequel un lecteur doit etre branché, consultez le manuel d'utilisation de l'appareil correspondant.

RACCORDEMENT DU CORDON D'ALIMENTATION SECTEUR

Assurez-vous que la tension d'alimentation électrique de votre habitation est conforme à celle exigée par l'appareil. La tension et la fréquence demandée sont à relever à l'arrière de l'appareil à côté de la prise secteur. Si l'alimentation secteur est conforme, enonceze entièrement la fiche protégée du cordon d'alimentation fourni, dans la prise secteur à l'arrière de l'appareil (14). Reliez l'autre extrémité du cordon secteur à une prise secteur.

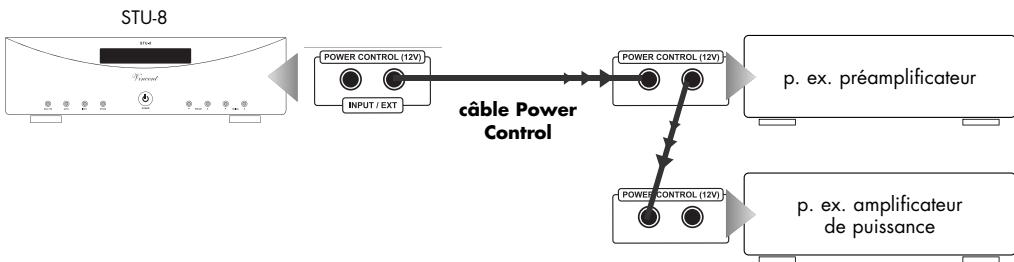

LIAISONS CABLES POUR LA COMMANDDE MISE SOUS TENSION (POWER CONTROL)

De nombreux systèmes AV et quelques systèmes stéreo se composant de nombreux composants individuels. Pour éviter de lesmetre en marche et de les arrêtér l'un après l'autre à chaque utilisation, certains fabricants ont équipé les apparêls avec un circuit appelé « Power Control», ou aussi « Trigger » ou encore « Commande de mise sous tension ». Ce type de télécommande Standby est avant tout utilisé pour les préamplificateurs et les amplificateurs. Pour pouvoir l'utiliser, des liaisons câblées doivent être réalisées directement ou indirectement entre le préamplificateur et tous les apparêls qui supportent cette fonction. La fonction « POWER CONTROL » a pour effet, de mettre en marche ou d'arrêter automatiquement tous les apparêls, qui supportent cette fonction, en même temps que la mise en marche ou l'arrêt d'un des apparêls raccordés au système (en général le préamplificateur). Veuillez notes que tous les apparêls qui réagissant à la commande de mise sous tension, ne sont pas coupés du secteur, mais seulement maintenus en état de veille. On utilise pour cela des cables à deux conducteurs, équipés de fiches banane 3,5 mm (mono). Pour chaque liaison entre deux apparêls, il faut utiliser un de ces câbles.

Le STU-8 est équipé de deux raccords de sortie pour la commande de sortie. Grac à ces raccords, il peut produit et transmettre le signal de mise en marche pour les autres composants d'un équipement stéreo. Les deux apparèils qui doivent receivevoir le signal de commande peuvent être directement raccordés sur les deux sorties «POWER CONTROL» (13). Dans le cas où on a raccordé plus de deux apparèils susceptibles d'être commandés, il est nécessaire d'établier une connexion de commande entre le préamplificateur et les autres apparèils à commander sur les sorties des deux apparèils directement raccordés. Pour ce faire, vous pouze utiliser l'un des deux raccords «POWER CONTROL» comme entrée du signal et l'autre comme sortie du signal. De cette manière, vous pouvez, en théorie et de façon illimitée, alimenter plusieurs apparèils à l'aide des impulsions de commande. Cette méthode qui consiste à transmettre le signal à travers les sorties et les entrées des apparèils et de les interconnector par la même occasion est également appelée «Daisy chaining» (connexion en série).

De nombreux apparèils, qui peuvent être commandés par un signal de mise sous tension (sauf pré-amplificateur ou amplificateur), possèdent deux douilles de connexion, qui ne sont pas désignées comme entrée ou sortie. Dans ce cas, on peut librementCHOIR L'une des deux. Également à certains apparèils qui lancent le signal de démarrage (préamplificateurs ou amplificateurs intégrés), il manque ces inscriptions. Dans ce cas, on peut estimer qu'il s'agit du signal de sortie.

Les connecteurs « POWER CONTROL » des préamplificateurs ou des amplificateurs ne doivent jamais être reliés entre eux ! Un seul préamplificateur ou un seul amplificateur peut être raccordé via une liaison « POWER CONTROL » directement ou indirectement à tous les autres appeareils ! Si un cable « POWER CONTROL » est connecté à l'arrière du lecteur et est pour cela sujet à un signal de démarrage 12V, l'appareil ne peut non plus être désactivé par le bouton « POWER » . Si la fonction de la commande d'enclenchement n'est pas souhaitable, il convient donc de supprimer le cable du signal de démarrage!

COMMANDE DE L'APPAREIL - UKW

Action	Description
Ecouter les chaînes UKW	1. Appuyez sur le bouton POWER (8) pourmettre l'appareil en marche.2. Sur l'affichage, appuyez sur le bouton DAB/FM (4/18), pour sélectionner la bandedes chaînes UKW.3. Sélectionnez les chaînes souhaitées.a. Recherche automatique des chaînesUtilisez le bouton AUTO (5/19) pour régler automatiquement une chaîne.Lorsqu'une a été captée, le processus s'arrête automatiquement.b. Recherche manuelle des chaînesPour régler une chaîne, appuyez sur le bouton TUNING (10/23) - la plage des fré-quences s'éleve jusqu'à 50 kHz.
Mode Stéreo/mono	Lorsqu'une chaîne stéreo a été réglée, appuyez sur le bouton ENTER (7/21), pour basculerentre le mode Mono et Stéreo. Pour compenser une réception stéreo UKW, sélectionnez lemode mono pour obtenir une réception avec moins de bruits.
Affichage des info RDS	Vouppouvazutiliser «Régale auto» (5/19) ou „Recherche manuelle des chaînes(10/23) pour régler une féquence avec un signal RDS. Appuyez sur le bouton INFO(6/20) pour démarrer la réception RDS et le message s'affiche chaque fois que vousappuyez sur le bouton d'informationsses données suivantes sont transférées par la chaîne:a. Le nom de l'expéditeurb. Le texte radiophoniquec. Le type de programmed. la date et l'heure
Emplacement des chaînespréféinies	a. Vous pouverez utiliser “Recherche automatique” (5/19) ou la «Recherche manuelledes chaînes» pour régler les chaînes qui sont enregistrées dans la mémoire.b. Maintenez enforcé le bouton de recherche des chaînes (16) sur la télécommandependant 2 secondes et le message «Preset XX saved» s'affiche à l'écran et le processusest exécuté.

COMMANDE DE L'APPAREIL - DAB

Action	Description
Ecouter les chaînes DAB	1. Appuyez sur le bouton POWER (8) pourmettre l'appareil en marche.2. Sur l'affichage, appuyez sur le bouton DAB/FM (4/18), pour sélectionner la bandedes chaînes DAB.3. Une recherche des chaînes commence automatiquement (voir l'activité suivante).4. Appuyez sur le bouton TUNING (10/23) pour régler la réception des chaînes. Lorsque la chaîne souhaïée s'affiche, appuyez sur le bouton ENTER (7/21) Pour l'écouter.
Application du DAB lors de la première mise en marche	Lorsque vous mettez l'apparéil en marche pour la première fois et si vous SéLECTIONNEDAB, la fonction Réglage auto analyse les fréquences de la bande III (7A-13B). Lorsque la recherche des chaînes est terminée, la première chaîne trouvée s'affiche.Appuyez sur le bouton AUTO (5/19) et relâchéce ce bouton en moins de deux secondes, pour sélectionner une bande de recherche locale Bande III (7 A~13B).Appuyez sur le bouton AUTO (5/19) pendant plus de 2 secondes et relâchéze le ensuite pour exécuter la recherche des chaînes (bande complète III et bande L 5A jusqu'àu LW). Lorsque la recherche automatique est terminée, le nombre de chaînes s'affiche et la première chaîne est réglée.Lorsque le „Signal N/A" s'affiche, vérifie le raccordement de l'antenne. Procedez à une réinitialisation du système si vous avez changé de position ou si vous foulez reçoivre de nouveau les chaînes retransmises du bouquet.
Affichage détaillé	Maintenez le bouton INFO enfoncé (6/20) pendant 2 secondes.Recherche manuelle (recherche manuelle des chaînes)Réinitialisation du systèmeVersion du logiciel
Recherche manuelle	Maintenez le bouton INFO (6/20) enfoncé pendant 2 secondes et confirmez ensuite en appuyant sur le bouton ENTER (7/21). Utilisez主要用于 le bouton TUNING (10/23) pour rechercher manuellement les chaînes.
Réinitialisation du système	Maintenez le bouton INFO (6/20) enfoncé pendant 2 secondes pour équilibrer la chaîneDAB locale jusqu'à ce que l'écran affiche „Recherche manuelle", puis appuyez de nouveau sur le bouton INFO, l'écran affiche maintainant «System Reset», appuyez sur le bouton Enter (la suppression de la chaîne pendant ce temps est exclue) et le tuner exécute une recherche rapide des chaînes et sélectionné les chaînes locales disponibles.
Entrée automatique	Maintenez le bouton ENTER (7/21) pendant 2 secondes pour activer ou désactiver l'entrée automatique. Cette fonction permet de receiveoir les chaînes trouvées après une recherche automatique, sans appuyer sur le bouton ENTER (voir la section „Ecouter une chaîne DAB").
Texte du fournisseur (Stream)	Lors de la réception d'un texte du fournisseur, appuyez sur le bouton INFO (6/20), pour parcourir les informations détaillées émises par le fournisseur.
Régler l'analyse auto	Appuyez sur la touche AUTO (5/19) pour une analyse rapide (les chaînes de la bande III se trouvent entre 7A~13B). Lorsque vous appuyez sur le bouton AUTO pendant plus de 2 secondes, une analyse complète est effectuée (bande complète 5A~13Fet L-Bande LA~LW).
Chaînes prérégliées	a. Utilisez la fonction „Recherche manuelle/Mode auto" pour enregister les chaînes dans la mémoire.b. Appuyez le bouton de recherche des chaînes prérégliées (16) sur la télécommandependant 2 secondes, l'écran affiche «Preset XX Saved» ,pendant que le processus est en cours d'exécution.

TABLEAU DES FREQUENCES DAB

Band III (174 à 240 Mhz)

Niveau	Fréquence	Niveau	Fréquence	Niveau	Fréquence
5A	174.928 MHz	8B	197.648 MHz	11C	220.352 MHz
5B	176.640 MHz	8C	199.360 MHz	11D	222.064 MHz
5C	178.352 MHz	8D	201.072 MHz	12A	223.936 MHz
5D	180.064 MHz	9A	202.928 MHz	12B	225.648 MHz
6A	181.936 MHz	9B	204.640 MHz	12C	227.360 MHz
6B	183.648 MHz	9C	206.352 MHz	12D	229.072 MHz
6C	185.360 MHz	9D	208.064 MHz	13A	230.784 MHz
6D	187.072 MHz	10A	209.936 MHz	13B	232.496 MHz
7A	188.928 MHz	10B	211.648 MHz	13C	234.208 MHz
7B	190.640 MHz	10C	213.360 MHz	13D	235.776 MHz
7C	192.352 MHz	10D	215.072 MHz	13E	237.488 MHz
7D	194.064 MHz	11A	216.928 MHz	13F	239.200 MHz
8A	195.936 MHz	11B	218.640 MHz

L-Band (1452 à 1490 Mhz)

Niveau	Fréquence	Niveau	Fréquence	Niveau	Fréquence
LA	1452.960MHz	LI	1466.656MHz	LQ	1480.352MHz
LB	1454.672MHz	LI	1468.368MHz	LR	1482.064MHz
LC	1456.384MHz	LK	1470.080MHz	LS	1483.776MHz
LD	1458.096MHz	LL	1471.792MHz	LT	1485.488MHz
LE	1459.808MHz	LM	1473.504MHz	LU	1487.200MHz
LF	1461.520MHz	LN	1475.216MHz	LV	1488.912MHz
LG	1463.232MHz	LO	1476.928MHz	LW	1490.624MHz
LH	1464.944MHz	LP	1478.640MHz

CONSEILS

Temps de rodage / échauffement

Vos appeareils audio demandent un certain temps pour atteindre leurs performances maximales. Ce laps de temps est très différents pour les différents composants de votre système. Vous obtiendrez un son de toute valeur qualité et plus homogène en laissant l'appareil sous tension.

Profitez de l'expérience de votre revendeur!

Ronflement du secteur

Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un renflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel apparéil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut cause le problème.

L'expérience montre que ce phénomène est soit dû à la connexion d'antenne du tuner ou du téléviseur, soit en relation avec des ordinateurs personnels, haut-parleurs electrostatiques, subwoofer, platines tourne-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.

Une autre cause possible du renflement est une interférence electromagnétique entre l'alimentation d'autres apparèils (p. ex. amplificateur, récepteur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.

Sur presque tous les appareils électriques, le potentiel de masse de tous les signaux estamené sur un point central. Ilssrouvent exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possede toujours une liaison inamovible avec le boitier à un point strategique favorable et les deux points sont egallement le plus souvent aussi raccordés précisément au point de masse central. C'est ainsi qu'on obtient aussi un effet de blindness du boitier.

Certain appareils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrière de l'appareil. Quand celui-ci est mis en marche (s'il se trouve en position « ON »), le conducteur de protection et le boîtier sont tous deux déconnectés du point de masse, l'effet de protection du conducteur de protection est conserved.

Si vous ne parvenez pas à éliminer vous-même ce renflement, votre revendeur vous y aidera.

RECHERCHE DES ERREURS

Manifestations	causes probables du problème	Aide
L'appareil ne fonci-onne pas après avoir activé le commutateur du secteur	Le cable secteur n'est pas branché sur une prise opérationnelle. Le cable secteur n'est pas fixé sur la prise et sur la prise de l'appareil ou il est défectueux. Le fusible de l'appareil ou l'appareil est défectueux.	Établissez une connexion entre une prise fonci-onne et une tension de secteur appropriée. Vérifiez le cable du secteur, changeze-le cas échéant avec un cable d'alimentation approprié pour apparil ne dégageant que peu de chaleur et fixez sa fiche sur la prise et de l'autre côté sur la prise secteur de l'appareil. Contactez votre fournisseur spécialisé.
Aucune sonorité, levoyant „WARM UP“ s'allume (1)	Soit la sortie du tuner n'est pas connectée sur le raccord approprié de l'amplificateur, soit elle n'est pas connectée du tout. Aucune fréquence sur laquelle une chaîne peut être reçue avec un signal suffisamment fort n'est réglée. Aucune ANTENNE APPROPRIÉE correspondant à la bande de fréquences n'est connectée sur le tuner. Vouces avez sélectionné un canal d'entree incorrect sur l'amplificateur. Le volume de l'amplificateur est très bas.	Rectifiez le raccordement du tuner. Réglez la fréquence de l'émetteur pour receivevoir de bons signaux. Dans le cas d'une réception MW, essayez de很好地 positionner l'antenne. Installez une ANTENNE APPROPRIÉE (11) Rectifiez la sélection d'entree au niveau de l'amplificateur. Augmentez prudèment le volume de l'amplificateur.
La reproduction sono-re d'un canal ne fonctionne pas	L'un des cables audio entre le tuner et l'amplificateur n'est pas correctement fixé ou est défectueux.	Vérifiez et fixez ce cable.
Mauvaise réception ou aucune réception	Antenne non raccordée ou mal raccordée. Des sources de perturbations sont à proximité. Le signal de l'émetteur UKW est très faible (émetteur eventuelsment très éloigné).	Vérifiez le raccord de l'antenne (11) du mode de fonctionnement sélectionné (FM). Essayez de localiser et d'éliminer la panne. Essayez d'améliorer la réception en appuyant sur le bouton « ENTER » (7/21) ou recherchEZ une autre chaîne.

RECHERCHE DES ERREURS

Manifestations	causes probables du problème	Aide
Aucun RDS	L'émetteur ne prend pas de RDS en charge.	Renoncez à ce service ou réglez un émetteur FM/DAB.
Mauvaise qualité audio	Les câbles ne sont normalement connectés, les raccords sont encrassés, un cable est défectueux ou mauvaise réception.	Vérifiez les raccords audio et bascules en mode Mono à l'aide du bouton ENTER (7/21).
Aucune fonction ne peut être exécutée sur la télécommande	Piles indisponibles dans la télécommande, les piles ne sont pas correctement insérées ou elles sont usées.La projectione entre la télécommande et l'apareil est obstrué, la portée de l'appareil est dépassée ou la télécommande est activée dans une position très éloignée.L'appareil ne s'allume pas.	Vérifiez les piles et changez-les le cas échéant.Essayez d'orienter la télécommande, lorsque la projectione est libre, à une distance de 7 m de l'appareil et autant que faire se peut vers sa façon avant.Mettez l'appareil en marche.
Bourdonnement audible des basses	Voir section „Ronflement du secteur" au chapi-tré „Astuces supplémentaires".	Voir section „Ronflement du secteur" au chapitre „Astuces supplémentaires".
L'émetteur est régèle en stéreo, mais la reproduction est uni-quencement mono	Le réglage stéreo/mono de l'émetteur est incor-rect.	Appuyez sur le bouton ENTER (7/21).

Lorsqu'un fonctionnement normal n'est pas possible, débranche l'appareil du secteur et rebranche-le.

CHARACTERISTIQUES TECHNIQUES

Partie Tuner FM

Fréquence:

Sensibilité RF:

\section*{Caracteristiques de la fréquence:}

Rapport signal/bruit :

Facteur de distorsion

Mono 1 kHz (à 75kHz):

Déparation des canaux stéreo 1 kHz (WIDE):

Entrées antennes:

87.5 MHz~108.0 MHz

0.8 V

30 Hz ~ 15 kHz(+1 dB/-1.5dB)

62 dB (Mono)

0.12%

35 dB

Partie de l'émetteur DAB

Fréquence:

Sensibilité:

Sélection de canaux voisins:

Sensibilité de réception:

Rapport signal/bruit :

THD+N:

Puissance de sortie analogue:

Plage de fréquences:

Prise d'antenne:

ca.174.928 (5A) ~ 239.200 (13F) MHz

(VHF BAND III)

1452.960 (LA) ~ 1490.624 (LW) MHz (LBAND)

97 dBm (VHF), -96dBm (L-BAND)

40 dB

101dBm

100dBm

0,01% (1 kHz)

2 Vrms

88 dB (1 kHz)

20 Hz ~ 20 kHz (+0.5/0.5 dB)

50 /ohm, F (femelle)

Généralités

Dimensions (BxHxT):

Poids (net):

Couleurs :

430x 133x359 (mm)

9kg

argentée/noire

GLOSSAIRE

Sources audio/lecteurs sources

Composants de votre chaine hi-fi et tous les autres apparèils dont vous voulez écouter le son via le système en les branchant au préamplificateur ou à l' amplificateur intégré. Cela comprend les lecteurs de CD, les lecteurs de DVD, les tuners (radios), les lecteurs de cassettes, les enregistrurs DAT, les ordinateurs personnels, les platines tourne-disque, les lecteurs audio portables et bien d'autres.

Dynamique

Ecart entre les sons les plus faibles et lessons les plus élevés possibles pour les signaux audio (sans distorsion et sans transition à bruit).

Sensibilité d'entrée

Terme désignant la plus petite tension d'entrée qui généra la puissance de sortie maximum quand le volume est regle au maximum. Exemples: 100 à 500mV (millivolts) pour les entrées à haut niveau, 2 à 5mV à l'entrée phono MM ou 0,1 à 0,5 mV à l'entrée phono MC.

Niveau (dB)

Une maniere de représentater toute grandeur physique; mesure usuelle des tensions de signal et du volume. Est indiqué en décibels (dB). On désigne par tensions « au niveau Line » les tensions de signal inférieures à 1 Volt (RMS) qui convennent comme signaux audio pour les entrées des amplificateurs. Les entrées de l'amplificateur (seprésentant en général sous la forme de prises RCA) qui sont prévues pour les signaux du lecteur de CD, du lecteur de DVD etc. sont aussi désignées par « entrées de niveau Line » ou « entrées à haut niveau »

RCA

RCA est la désignation américa pour les connexions coaxiales RCA, à l'origine l'abréviation de « Radio Corporation of America», le nom d'une société américa. Le connecteur comme le cable se compose d'un conducteur interieur en forme de baguette et d'un conducteur extérieur en forme de gaine de cylindre. Un signal audio mono ou un signal videoe peut ainsi être transmis. Comparé au cavaliers XLR, ce type de connexion est également appelé raccordement de signaux asymétrique (unbalanced).

XLR

Egalement appelé : « Liaison symétrique » ou « balanced ». Une fiche de connexion pour apparreils audio. Elle est ronde, d'un diamètre d'environ 1,5 cm et possède trois broches de contact. XLR est une connexion alternative à RCA pour signaux BF dans le domaine professionnelnel audio. Son avantage consiste dans la possibilité de transmission supplémentaire du même signal, cependant modifié (c'est la raison des trois broches), de façon qu'après traitement correspondant du signal dans l'appareil récepteur, les perturbations electromagnétiques induites sur le parcours des cables puisent être éliminées. Le niveau de transmission est en outre plus élevé, les signaux audio transmis sont ainsi moins sensibles aux parasites.

Vincent

Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numero de série se trouve au dos de l'appareil.

Seriennummer:

Serial number:

Numéro de série:

www.vincent-tac.de
