MODE D'EMPLOI STU-1 VINCENT
STU-1
Hybrid RDS TunerunerhybriderDS
Nous vous remercions de la confiance que vous témoignez en achetant ce produit de haute qualité. Il répondra à vos attentes élevées en termes de qualité sonore et de fabrication.
Même si on peut comprendre que vous ayez envie d'utiliser immédiatement cet appareil, nous vous prions de lire soigneusement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l'appareil de manière optimale dans votre système, même si celui-ci a été installé par un revendeur.
Veuillez respecter les consignes de sécurité, même si certaines peuvent vous paraître évidentes.
Vous trouverez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés. Notre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.
Nous vous souhaitons beaucoup de plaisir avec notre/votre produit.
Votre équipe Vincent

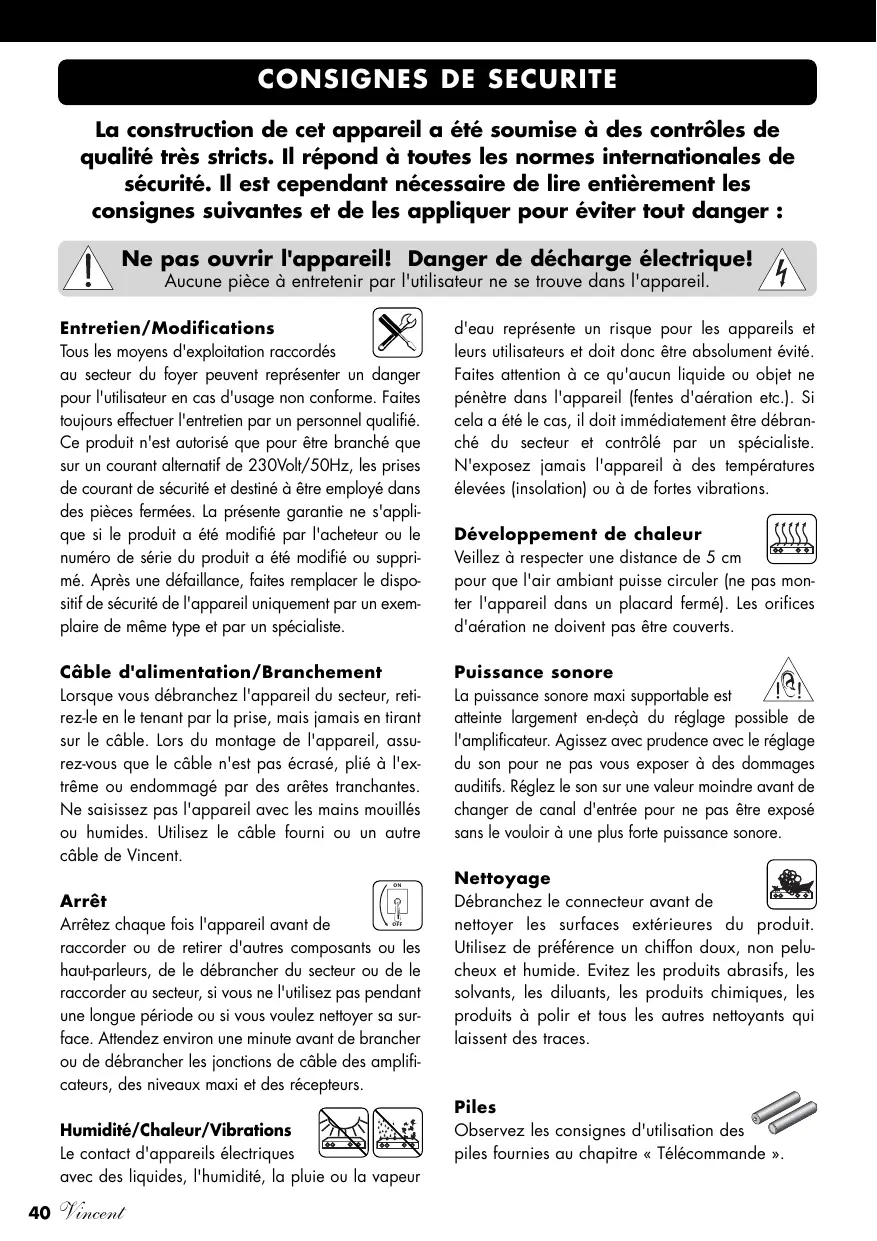

Consignes de sécurité 40 Autres consignes 41 Contenu de la livraison 42 Description de l'appareil 42 Télécommande 45 Installation 48 Utilisation de l'appareil 50 Conseils 53 Résolution de problèmes 54 Caractéristiques techniques 56 Glossaire 57
Ne pas ouvrir l'appareil! Danger de décharge électrique!
Aucune pièce à entretenir par l'utilisateur ne se trouve dans l'appareil.
Entretien/modifications
Tous les moyens d'exploitation raccordés
aux secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/50Hz, les prises de courant de sécurité et destiné à être employé dans des pièces fermées. La présente garantie ne s'applique si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou supprimé. Après une défaillance, faites remplacer le dispositif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.
Câble d'alimentation/branchement
Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le câble. Lors du montage de l'appareil, assurez-vous que le câble n'est pas écrasé, piégé à l'extrême ou endommagé par des arêtes tranchantes. Ne saisissez pas l'appareil avec les mains mouillées ou humides. Utilisez le câble fourni ou un autre câble de Vincent.
Arrêt
Arrêtez chaque fois l'appareil avant de
raccorder ou de retirer d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilisez pas pendant une longue période ou si vous voulez nettoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jonctions de câble des amplificateurs, des niveaux maxi et des récepteurs.
Humidité/chaleur/vibrations
Le contact d'appareils électriques
avec des liquides, l'humidité, la pluie ou la vapeur
d'eau représente un risque pour les appareils et leurs utilisateurs et doit donc être absolument évité. Faites attention à ce qu'aucun liquide ou objet ne pénétre dans l'appareil (fentes d'aération etc.). Si cela a été le cas, il doit immédiatement être débranché du secteur et contrôlé par un spécialiste. N'exposez jamais l'appareil à des températures élevées (insolation) ou à de fortes vibrations.
Développement de chaleur
Veillez à respecter une distance de 5 cm
pour que l'air ambiant puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas être couverts.
Puissance sonore
La puissance sonore maximale supportable est
atteinte largement en-deça du réglage possible de l'amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le pouvoir à une plus forte puissance sonore.
Nettoyage
Débranchez le connecteur avant de
nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Évitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.
Piles
Observe les consignes d'utilisation des
piles fournies au chapitre « Télécommande »
Montage de l'appareil
Le site de montage de l'appareil a une
incidence sur le son. Posez l'appareil uniquement sur une surface appropriée et stable. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommandons de placer les appareils sur des racks Vincent et de ne pas les poser l'un sur l'autre.
Appareils électroniques usages
Cet appareil est soumis aux dispositions
fixées dans la directive européenne 2002/96/CE. L'identification est fournie sur l'appareil par le symbole représentant une poubelle rayée.
Pour le consommateur, cela signifie :
Tous les appareils électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets ménagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuerez à motiver les fabricants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien appareil, veillez-vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez acheté.
Sigle ce
L'appareil répond aux directives UE
pour l'obtention du sigle CE et par conséquent aux exigences concernant les appareils et électroniques (directives CEM, directives de sécurité et directives des appareils à basse tension).
Explications/remarques
Le présent document a été rédigé par
Andreas Böer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Iffezheim qui ne doit être ni copié, ni distribué dans sa totalité ou en partie sans accord explicite et écrit.
Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim.
Vincent travaille en permanence à l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles.
Le contenu de ces instructions a uniquement un caractère d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprécisions pouvant y être contenues.
Conservation de l'emballage
Nous vous recommandons vivement de ne pas jeter l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un éventuel autre transport. Des dommages de transport se produisent fréquemment sur des appareils Hi-Fi lorsqu'ils sont emballés dans des emballages non adaptés. Comme l'emballage d'origine est parfaitement adapté à l'appareil, le risque de détérioration pendant le transport est fortement réduit.
Explication des symboles graphiques
L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.
Ce symbole a pour but d'attirer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.
Ce symbole caractérise des informations et des consignes utiles concernant la manipulation de l'appareil.
Contenu de la livraison
Veuillez contrôler le contenu de l'emballage. Les accessoires suivants doivent être joints à l'appareil :
1 câble de distribution - 2 câbles audio RCA - 1 télécommande - AM/FM STEREO TUNER - 2 piles de type AAA (LR3) - 1 antenne cadre - 1 antenne fil pour FM (ondes métriques) - le présent manuel

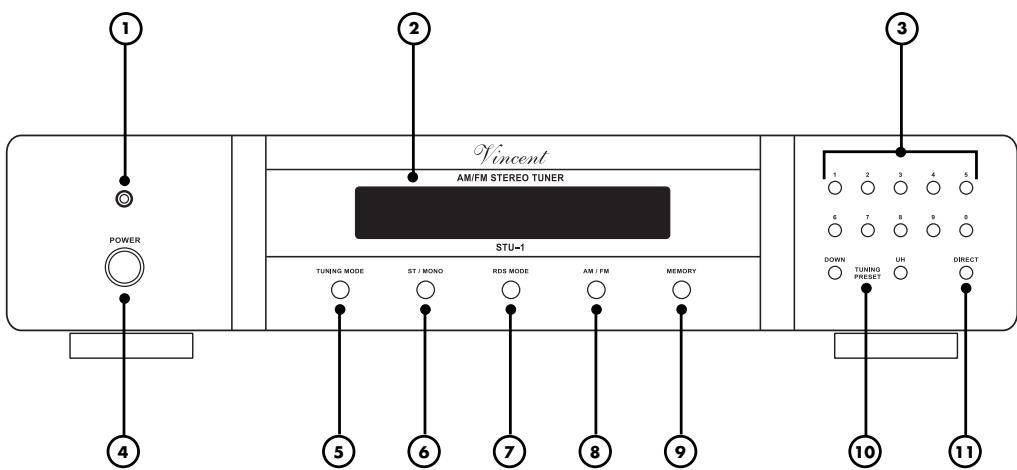

Description de l'appareil
Bien que le développement se dirige constamment vers des formats de son numériques et des systèmes audio-videon plusieurs canaux, les chaînes stéréo de haute qualité jouissent à l'avenir, de la grande popularité. Pour ceux qui peuvent combiner des amplificateurs haut de gamme avec un excellent tuner FM, peu d'options sont disponibles.
STU-1 est un tuner FM/AM avec télécommande de la gamme des produits Vincent. Pour son amplificateur de sortie, la technologie hybride Vincent, combinant les avantages de l'amplificateur à transistor et à tube, a été utilisée. Le résultat d'un travail considérable de développement et de sélection de composants est un tuner qui rend le maximum des signaux des émetteurs FM. La reproduction d'un nombre réduit d'émetteurs de radio, qui transmet
tent de la musique de très haute qualité sans compression excessive du signal, deviendra un désir extraordinaire. D'autres fonctionnalités du tuner sont la commandabilité de sa télécommande, connectable aux services RDS, 30 mémoires de stations de radio ainsi qu'un écran d'affichage qui peut être obscurci et éteint. Sa très haute qualité de fabrication et un excellent rapport performance / prix sont ses caractéristiques les plus évidentes.
Ce tuner est, d'autre part, le partenaire idéal des amplificateurs, des lecteurs de CD/DVD et des haut-parleurs de Vincent. Adapté aux meubles Hi-Fi, aux haut-parleurs et aux câbles de haut-parleurs du programme, on peut construire un système parfaitement harmonieux.
Après mise en marche, le voyant clignote, indiquant le préchauffage des tubes. Après ça, apparaissent les commandes de fonctionnement lumineuses (POWER LED).
2. Affichage
En mode normal, la fréquence et les caractéristiques RDS de l'émetteur radio reçu sont indiquées. De plus, des informations concernant le mode de fonctionnement sont affichées.
3. Touches numériques
Pavé numérique pour la commande du tuner RDS. Ces touches sont utilisées pour entrer la fréquence de transmission ou le numéro mémorisé de la station.
4. POWER: interrupteur secteur
Met l'appareil en MARCHE ou à l'ARRET, à l'ARRET, l'appareil est coupé de l'alimentation secteur.
5. TUNING mode
Avec ces touches, valide la fonctionnalité « TUNING PRESET » : soit en recherche manuelle, soit en recherche automatique ou en basculant entre les stations sauvegardées.
6. ST/MONO
Avec cela, on peut sélectionner la réception stéréo ou mono en mode de fonctionnement « FM »
C'est une option importante pour la réception FM lorsque les signaux sont faibles.
7. RDS mode
Avec cette touche les différents services RDS peuvent être affichés sur l'écran ou le système RDS peut être coupé.
8. Am/fm
Cette touche bascule entre la réception d'émetteurs FM et d'émetteurs d'onde moyenne (AM).
9. MEMORY : touche pour sauvegarder
Cette touche est nécessaire pour sauvegarder une fréquence radio dans l'un des emplacements mémoires de station.
10. TUNING PRESET : touches pour la recherche d'émetteur
Avec ces touches (UP, DOWN), une recherche peut être entreprise à travers la bande de fréquence (automatique, manuelle ou avec les mémoires de station).
11. DIRECT: entrée numérique de fréquence
Après avoir appuyé sur cette touche, la fréquence d'un émetteur peut être entrée en utilisant les touches numériques (3)(22), pour laquelle le tuner se règle.

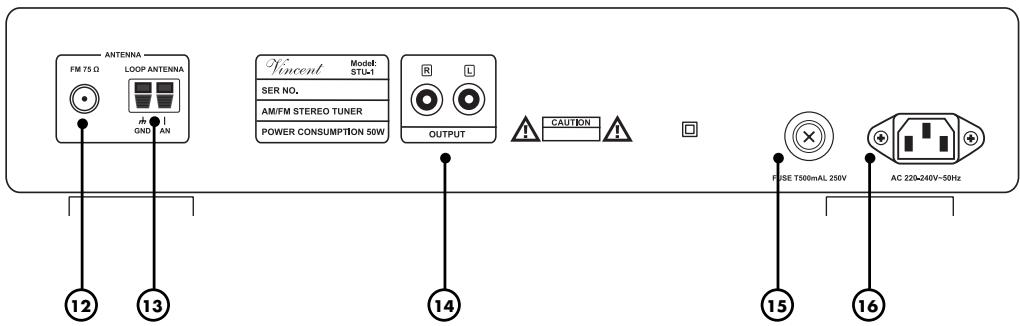

Branchement de l'antenne FM
Branchement du câble coaxial d'antenne pour réception radio FM. S'il n'y a pas de possibilité de branchement mural d'antenne, on peut utiliser une antenne interieure ou l'antenne-fil fournie.
Branchement de l'antenne-cadre
Branchement de l'antenne-cadre fournie ou d'une antenne externe pour la réception des ondes moyennes.
14. OUTPUT: sortie de signal stéréo
Avec les connexions de cette sortie haut niveau, le tuner est connecté à un amplificateur, un préamplificateur ou autres.
15. FUSE : portefusible
Ce petit boîtier en plastique contient le fusible de l'appareil. Respectez les consignes de sécurité à ce sujet.
16. AC : prise secteur
Raccordez ici le cordon secteur et branchez-le au secteur.

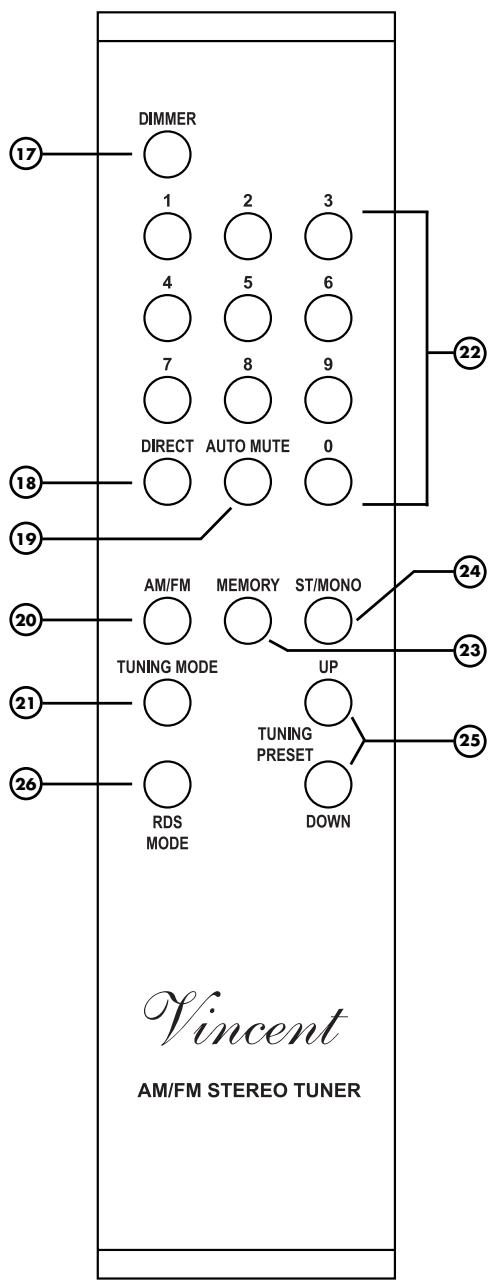

Telecommande
Orientez la partie avant de la télécommande directement vers la face de l'appareil. Aucun obstacle ne doit se couvrir entre la télécommande et l'appareil.
La distance entre la télécommande et l'appareil ne doit pas être supérieure à 7m, car la fiabilité de la télécommande diminue au-delà de cette portée.
Veillez à ne pas orienter obliquement la télécommande vers l'appareil, car au-delà d'un angle de ± 30^ par rapport à l'axe central, l'appareil peut eventuellement réagir moins bien aux instructions de commande.
Remplacez les deux piles lorsque la distance d'utilisation de la télécommande par rapport à l'appareil diminue.
Utilisation des piles
L'utilisation non conforme des piles peut causer une fuite d'acide et, dans des cas extrêmes, une explosion.
Les piles doivent être insérées correctement quant à leur polarité, comme cela est indiqué par les repères présents à l'intérieur du boîtier des piles.
N'utilisez pas des piles neuves et usagées en même temps pour utiliser la durée de vie entière des piles. Faites attention à utiliser des piles de même type.
Certaines piles sont rechargeables, d'autres ne le sont pas. Observez les consignes de précaution et les instructions fournies sur les piles.
Retirez les piles si vous n'utilisez pas la télécommande pour une durée prolongée.
Les piles ne doivent en aucun cas être court-circuitées, démontées ou chauffées.
Eliminez les piles usagées conformément aux dispositions locales de protection de l'environnement et ne les jetez pas avec les ordures ménagères.
Utilisez exclusivement des piles rondes AAA (LR3).
Remplacement/insertion des piles

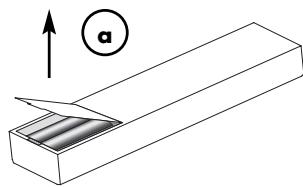

a) Ouvrez et enlevez le couvercle du logement des piles de la télécommande, en soulevant fortement la languette située au bord de la télécommande. Le couvercle du logement à piles est maintenu par un aimant, ne pas desserrer les vis!

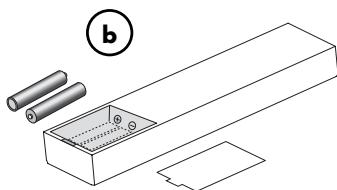

b) Retirez eventuellement les piles usagées et insérez correctement les piles neuves comme indiqué sur le schéma dans le compartiment des piles.

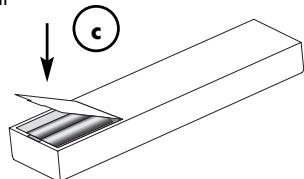

c) Remettez le couvercle du compartiment et fermez le compartiment
des piles.
Luminosité de l'écran
Diminue la luminosité ou bien éteins l'écran.
18. DIRECT
Après actionnement de ce bouton, possibilité d'entrer directement la fréquence d'un émetteur connu en mode radio par le biais des touches numériques (3)(22).
19. AUTO MUTE
La commande « muet » du volume activée ou désactivée pendant la recherche manuelle de la fréquence en mode FM supprime les bruits de fond entre les fréquences des émetteurs.
20. Am/fm
Cette touche sert à sélectionner l'une des bandes de fréquence AM (ondes moyennes) ou FM. Une antenne appropriée doit être raccordée à l'appareil (12)(13) pour chaque mode.
Possibilité de sélection entre trois règles qui déterminent la fonction des touches « TUNING PRESET UP/DOWN » (10)(25) : « MANUAL » (recherche manuelle des fréquences), « AUTO » (recherche automatique des fréquences) ou « PRESET » (commutation entre les émetteurs mémorisés).
Du tuner
Touches numériques 0-9 pour l'entrée directe de la fréquence Radio ou la sélection de la position de la mémoire de l'émetteur.
23. MEMORY
Cette touche permet la mémorisation des stations.
24. St/mono
Avec cette touche, commutation entre réception stéréo et mono de l'émetteur est possible. Si la réception d'un émetteur est de faible qualité en mode stéréo, la qualité du son peut être améliorée avec le réglage « MONO »
Ces touches sont destinées au réglage de l'émetteur radio. Selon le réglage, elles ont une autre fonction de sélection par la touche « TUNING MODE » (5)(21).
26. RDS mode
Il est possible de commuter avec cette touche le service RDS (Radio Data System) en mode réception FM pour les émetteurs qui l'offrent et par conséquent d'afficher les différentes fonctions de texte de l’émetteur sur l’écran de l’appareil (2).
Installation
Réalisez d'abord le raccordement des câbles pour la sortie du signal du lecteur. Raccordez alors seulement le cordon secteur et reliez-le à la prise secteur.
Dépose du capot de protection
Avant la première installation, retirez les capuchons de protection des connecteurs à utiliser, situés sur la face arrière de l'appareil.
Prises RCA
Veillez à ne pas intervertir les connexions analogiques droite et gauche. Souvent, de telles connexions RCA présentent les couleurs suivantes : rouge pour le canal de droite, noir ou blanc pour le canal de gauche.
Câbles et fiches de raccordements
Veillez à ce que les jonctions soient bien fixées. Les connexions insuffisantes peuvent causer des parasites, des défaillances et des dysfonctionnements.
Pour exploiter au moins le potentiel de qualité sonore des composants, on ne devrait utiliser que des câbles de liaison et de haut-parleurs de qualité supérieure, par exemple des câbles Vincent. Utilisez de préférence des câbles audio blindés. Notre revendeur se fera un plaisir de vous conseiller à ce sujet.
Raccordement du CORDON d'alimentation secteur
Assurez-vous que la tension d'alimentation électrique de votre habitation est conforme à celle exigée par l'appareil. La tension et la fréquence demandées sont à relever à l'arrière de l'appareil à côté de la prise secteur. Si l'alimentation secteur est conforme, enfoncez entièrement la fiche protégée du cordon d'alimentation fourni, dans la prise secteur à l'arrière de l'appareil. Reliez l'autre extrémité du cordon secteur à une prise secteur.

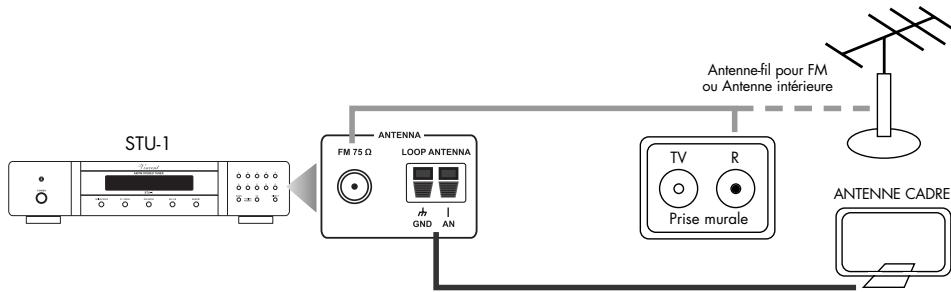

Branchement de l'antenne
Si une prise murale pour branchement d'antenne FM par réception satellite, câble ou antenne extérieure existe, reliez leur connexion radio au jack d'entrée « FM 75Ω » (12) de l'appareil. Pour cela, utilisez un câble d'antenne 75Ω. Si une telle prise n'est pas, il est possible d'utiliser l'antenne-fil fournie ou une antenne interieure disponible dans les magasins spécialisés.
Si vous souhaitez recevoir les programmes des ondes moyennes, raccordez l'antenne-cadre fournie au terminal avec l'inscription « LOOP ANTENNA » (13). L'emplacement et la direction de l'antenne cadre ont une grande influence sur la qualité de réception. Dans le cas où aucun endroit possible pour permettre l'antenne ne procure une réception satisfaisante, une antenne extérieure AM doit être utilisée.

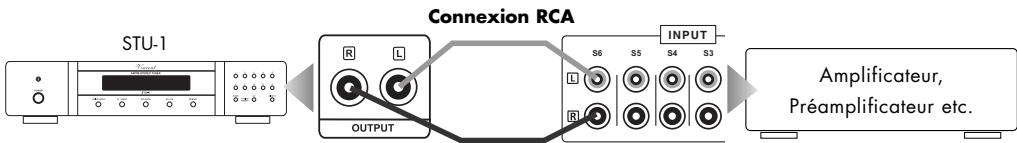

Connexion a un amplificateur, un preamplificateur ou un ampli-tuner
Branchez les prises de connexion « OUTPUT » (14) à une entrée haut niveau d'un amplificateur, préamplificateur, ampli-tuner ou un autre appareil ajustat pour les sources à haut niveau (amplificateur d'écouteurs, port d'enregistrement d'un enregistreur à cassette, mixer, etc.). Une telle connexion d'entrée est généralement désignée par « LINE IN » ou « TUNER ». Pour des informations concernant les possibilités de connexion de l'appareil avec lequel le lecteur doit être connecté, consultez le manuel de l'utilisateur de l'appareil correspondant.
Utilisation de l'appareil
| Action | Touches(s) | Description |
| Mise en marche et arrêt | POWER (4) | L'appareil n'a pas de mise en veille, il est mis en marche et arrêté par le commutateur en façade avant. En position arrêt, il n'est plus sous tension. Avant demettre l'appareil en marche, prenez la précaution de réduire le réglage du volume sonore de l' amplificateur. Àprouès avoir mis en marche, l'appareil chauffe les tubes du circuit d' amplification pendant 30 secon- des. Pendant ce temps, le voyant « WARM UP » (1) clignote et le message « WAITING » apparaît sur l'écran. En mode de mise en marche, le voyant « WARM UP » clignote de façon permanente. |
| Sélection de la bande des fréquences | AM/FM (8)(20) | Ce bouton se trouve sur la télécommande comme sur la face de l'appareil. Il vous permet de commuter entre les modes FM (ondes métriques) et AM (ondes moyennes). FM offre une meilleure qualité de son et un plus grand choix d'émetteurs. La bande de la féquence séLECTIONnée est affichée sur l'écran avec l'abréviation « AM » ou « FM » respectivement. |
| Commutation stéreo/mono | ST/MONO (6)(24) | Cette touche se trouve sur la télécommande comme sur la face de l'appareil. Si la réception en stéreo d'un émetteur est de qualité médiocre, il exi- ste la possibilité de l'écouter en mode mono. Cela améliore la qualité du son. Pendant que ce réglage est activé, l'affichage indique un petit texte « MONO ». Ce paramétrage ne peut pas être fait en onde moyenne (AM); l'émetteur AM transmet en mono à la place. |
| Sélection d'une féquen-ce d'émetteur en recherche manuelle | TUNING MODE (5)(21) TUNING PRESET UP/DOWN (10)(25) | Sélectionnez « MANUAL » avec la touche « TUNING MODE » sur la face avant de l'appareil ou depuis les trois paramétrages possibles (fonction des touches « TUNING/PRESET ») sur la télécommande. Tant que l'options de recherche manuelle est séLECTIONnée, l'abréviation « AUTO » ne sera pas visible. En mode de recherche manuelle, vous pouvez graduallement (par pas de 0.05 MHz pour la FM et pas de 9 kHz pour l'AM) modifier la féquence de l'émetteur vers le haut ou vers le bas, avec les touches « TUNING PRESET » sur la face avant de l'appareil ou sur la télécomman- de, jusqu'à ce que vous trouviez un signal d'émetteur suffisamment puissant. C'est le cas, si vous Voyez « TUN » sur l'écran. Si l'émetteur est reçu en stéRéo, l'abréviation « ST » apparait sur l'écran. Si on ne voir pas l'abréviation « ST», alors le tuner recoit un signal mono ou bien il n'est régle/syntonisé sur chaque émetteur. L'abréviation « RDS » apparait sur l'écran si l'émetteur émet des services RDS. |
| Sélection d'une féquen-ce d'émetteur en recherche automatique | TUNING MODE (5)(21) TUNING PRESET UP/DOWN (10)(25) | Sélectionnez « AUTOSCAN » avec la touche « TUNING MODE » sur la face avant de l'appareil ou depuis les trois paramétrages possibles (fonction des touches « TUNING/PRESET ») sur la télécommande. Dans le cas où l'options de recherche automatique est séLECTIONnée, alors l'écran va afficher l'abréviation « AUTO » La bande de féquence séLECTIONnée est automatiquement scannée vers le haut et le bas en appuyant sur la touche « TUNING PRESET » (exécution de la recherche automatique de féquence), le tuner s'accrite à la prochaine féquence avec des signaux de réception suffisamment puissants. C'est le cas, si vous Voyez « TUN » sur l'écran. Si l'émetteur est reçu en stéRéo, l'abréviation « ST » apparait sur l'écran. Si on ne voir pas l'abréviation « ST», alors le tuner recoit un signal mono, ou il n'est régle/syntonisé sur chaque émetteur. La recherche d'émetteur peut également être arrêtée en appuyant de nouveau sur les touches « UP » et « DOWN ». L'abréviation « RDS » apparait sur l'écran si l'émetteur émet des services RDS. |
Utilisation de l'appareil
| Action | Touches(s) | Description |
| Sélection d'un émetteur radio par entrée numérique de la fréquence | DIRECT(11)(18)Touches numériques(3)(22) | Procedez comme suit pour enregistrer directement la fréquence connue d'un émetteur : Appuyez sur la touche « DIRECT". Le tuner attendpendant les secondes une entrée par les touches numériques. 4 ou 5 chiffres doit être entrés en mode FM, deux d'entre eux représentent les décimales de la fréquence en MHz. Pour les fréquences FM en dessous de 100 MHz, aucune zéro ne doit être entree dans le premier emplacement.L'appareil rectifie à la fréquence valable la plus proche si une fréquence non valide a été enregistrée. |
| Changement d'un émetteur enregistré (Preset) | TUNING MODE(5)(21)Touches numériques(3)(22)TUNING PRESETUP/DOWN(10)(25) | Vouves avec la possibilité d'enregistrer jusqu'à 30 fréquences d'émetteurs (30 stations pour AM et 30 stations pour FM) et de les scélationner par le numéro d'enregistrement. Si des émetteurs ont été affectés à des positions de mémoire, vous pouvsez scélationner l'un d'entre eux en entrant la position de mémoire par les touches numériques. Dans le cas où un numéro de station à un chiffre (1-9) doit être scélectionné, il peut être entree en appuyant sur la touche correspondante. Avec un numéro à deux chiffres, la touche « 0 » doit être pressée plusieurs fois pour la dizaine correspondante.Si le deuxième chiffre du numéro de station est zéro, alors un第二种e appui sur la touche n'est pas nécessaire. Si le第二种e chiffre est un chiffre entre 1-9, alors les unités doivent être entrées avec les touches 1-9 correspondantes. Par exemple: Pour un numéro de station 22, « 0 » est presseux deux fois, une fois après l'autre, et « 2 » pressé une fois. Pour la recherche de tous les émetteurs enregistrés, vous pouvsez utiliser avec la touche « TUNING MODE » le troisième des trois réglages possibles « PRESET » (recherche de tous les émetteurs enregistrés). Avec les touches « TUNING PRESET UP/DOWN » vous pouverez maintainant commuter toutes les positions de mémoire affectées. |
| Enregistrement des émetteurs (Presents) | MEMORY(9)(23)Touches numériques(3)(22) | Pour affecter les positions de mémoire, scélectionnez la fréquence d'un émetteur comme déscrit auprèsant. En appuyant sur « MEMORY», puis en entrant un numéro à deux chiffres du bloc numérique, vous déterminez la position de mémoire souhaiée (1 à 30). Pour valider, appuyez de nouveau au sur « MEMORY » . Le numéro de station est cette fois entree de la façon suivante: Dans le cas où un seul chiffre de numéro de station (1-9) doit être scélectionné, il peut être entree avec l'appui sur la touche correspondante. Avec un numéro de station à deux chiffres, la touche « 0 » doit être pressée plusieurs fois selon les dizaines correspondantes. Si le第二种e chiffre du numéro de station est zéro, alors n'est pas nécessaire d'appuyer une第二种e fois. Si le第二种e chiffre est un chiffre entre 1-9, alors les unités doivent être entrées avec les touches 1-9. Par exemple: Pour le numéro de station 22, « 0 » est pressé deux fois l'une après l'autre et « 2 » est pressé une fois. Pour les deux bandes de fréquence (AM et FM) il y a 30 stations mémorables respectivement. |
| Commutation du volume sur « muet » pendant la recherche des fréquences | AUTO MUTE(19) | La commutation du volume sur « muet » peut être activée et désactivée avec ce bouton pendant la recherche manuelle des fréquences (Tuning mode « AUTO » est activé). Elle supprime le bruit de fond dérangeant entre les fréquences des émetteurs. Cette fonction est uniquement disponible avec la télécommande. |
Utilisation de l'appareil
| Action | Touches(s) | Description |
| Radio Data System (RDS) | RDS MODE(7)(26) | RDS permutation d'afficher des informations de texte transmises par les émetteurs FM. Chaque émetteur RDS n'en joint pas à son signal d'émission.PS→PTY→CT→RDS OFFL'appuié (éventulement répété) sur la touche « RDS MODE», vous permet d'activer et de désactiver ce service ainsi que de sélectionner les différents types d'informations de texte. « RDS » est affiché sur l'écran, si un des modes RDS est activé. La configuration du mode RDS reste sauvégardée jusqu'à la prochaine mise en marche du tuner. Le STU-1 traite trois modes RDS :PS Nom de l'émetteur : Affichage du nom de l'émetteur avec 8 positions maxi.CT Affichage de l'heure : L'heure est affichée. L'heure actuelle est affichée à l'écran, par exemple « CLK 17:09 ».PTY Type de programme : Le type de la retransmission radio est affiché (par exemple « CLASSICS », si de la musique classique est diffusée).RDS OFF RDS désactivé : Seule la fréquence de l'émetteur est affichée. |
| Réglage de la luminosité de l'écran de la face avant de l'appareil | DIMMER(17) | Cette fonction peut être activée uniquement avec la télécommande. Avec cette touche la luminosité de l'écran (2) de la face avant de l'appareil peut être réduite (en appuyant une fois ou deux fois) ou peut être coupée (en appuyant sur la touche trois fois). Le fait d'appuyer quatre fois sur la touche va re-eclairer avec la luminosité initiale maximale. |
Temps de rodage / échauffement
Vos appareils audio demandent un certain temps pour atteindre leurs performances maximales. Ce laps de temps est très différent pour les différents composants de votre système. Vous obtiendrez un son de toute valeur qualité et plus homogène en laissant l'appareil sous tension.
Profitez de l'expérience de votre revendeur!
Ronflement du secteur
Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un renflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel appareil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut causer ce problème.
L'expérience montre que ce phénomène est soit du à la connexion d'antenne du tuner ou du téléviseur, soit en relation avec des ordinateurs personnels, haut-parleurs électrostatiques, subwoofers, platines tourne-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.
Une autre cause possible du renflement est une interférence électromagnétique entre l'alimentation d'autres appareils (p. ex. amplificateur, récepteur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.
Sur presque tous les appareils électriques, le potentiel de masse de tous les signaux est amené sur un point central. Ils ont exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possède toujours une liaison inamovible avec le boîtier à un point stratégique favorable et les deux points sont également le plus souvent aussi raccordés précisément au point de masse central. C'est ainsi qu'on obtient aussi un effet de blinding du boîtier.
Certains appareils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrière de l'appareil. Quand celui-ci est mis en marche (s'il se trouve en position « ON »), le conducteur de protection et le boîtier sont tous deux déconnectés du point de masse, l'effet de protection du conducteur de protection est conservée.
Si vous ne parvenez pas à éliminer vous-même ce renflement, votre revendeur vous y aidera.
Resolution de problemes
| Symptôme | Cause possible du début | Remède |
| Pas de fonctionnement après mise en marche du commutateur secteur | Le cordon secteur n'est pas relié à une prise opérationnelle. Le cordon secteur est défectueux ou il n'est pas entièrement enforcé dans la prise secteur ou celle de l'appareil. Fusible de l'appareil ou appareil défectueux. | Réalisez une liaison à une prise opérationnelle avec la tension appropriée. Vérifiez le cordon secteur, remplacez-le évienttement et enforcez sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil. Prenoze contact avec votre répondeur. |
| Pas de son, bien que l'appareil soit sous tension et activé (levoyant LED « WARM UP » est allumé) | La sortie du tuner est soit non connectée, mal connectée, ou non connectée avec la connexion d'entrée désirée de l'amplificateur. Aucune fréquence n'est définié sur laquelle le tuner peut receivevoir des signaux suffisamment puissants. Aucune antennadequate correspondant à la bande de fréquence n'est connectée au tuner. Le mauvais canal d'entrée a été sélectionné à l'amplificateur. Le volume d'amplificateur est réglié trop bas. L'amplificateur est mis en sourdine (fonction Mute). | Corriguez la connexion du tuner. Réglez la fréquence de l'émetteur, pour recevoir des bons signaux. Dans le cas de récep tion MW (onde moyenne), essayez de posit-onner/placer l'antenne dans une meilleure position. Mettez/placez l'antenneADFQuate (12)(13). Corriguez la sélection d'entree. Augmentez prudemment le volume. Désactivez la mise en sourdine (touche « MUTE »). |
| La reproduction sonore d'un canal de fonctionne pas | Un des cables audio entre le tuner et l'amplificateur n'est pas correctement fixé ou défec-tueux. | Contrôlez et fixez ce cable. |
| Mauvaise réception ou aucune réception. | Antenne non raccordée ou mal raccordée. Antenne des ondes moyennes (AM) mal ori-entée. Sources de parasites à proximité. Le mode de fonctionnement (AM, FM) n'est pas bon. Signal de l'émetteur trop faible (émetteur évienttement trop éloigné). | Contrôlez le branchement de l'antenne apparant au mode de fonctionnement (AM, FM) (12)(13). Essayez diverses possibilités de montage et d'orientation de l'antenne. Essayez de localiser le dérangement et de l'éliminer. Changez de mode de fonctionnement avec les touches « AM/FM ». Essayez d'améliorer la réception en appuyant sur la touche « ST/MONO » (6)(24) ou sélectionnez un autre émetteur. |
Resolution de problemes
| Symptôme | Cause possible du début | Remède |
| Aucun RDS | Un émetteur AM (ondes moyennes) a été sélectionné, seuils quelques émetteurs FM assistent le RDS.L'émetteur FM n'assiste pas le RDS.La fonction RDS est désactivée. | Renoncez à ce service ou réglez un émetteur FM.Renoncez à ce service ou réglez un autre émetteur FM.Activez la fonction RDS avec la touche « RDS » (7)(26). |
| Mauvaise qualité du son | Les connexions des liaisons par cable sont desserrées, les connexions encrassées ou un cable est défectueux. | Vérifiez les connexions audio et les câbles. |
| Aucune fonction ne peut être exécutée à l'aide de la télécommande | Absence de piles dans la télécommande, erreur de montage des piles ou les piles sont vides.La trajectory entre la télécommande et l'appareil est masquée, la portée de l'appareil est dépassée ou l'appareil est utilisé avec un décalage l'atlal trop important.L'appareil n'est pas sous tension. | Vérifiez et replacez les piles si nécessaire.Essayez de diriger la télécommande vers la façade de l'appareil sans obstacle entre les deux, à une distance inférieure à 7 mètres, face à l'appareil sans décalage latlal.Mettlez l'appareil sous tension. |
| Bourdonnement audible des basses | Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ». | Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ». |
Généralités
Sorties :
1x sortie stéréo RCA analogique
Alimentation :
230 V / 50 Hz AC
Variante de couleur :
noir/argent
Tubes :
2×6N16
Tuner FM
Plage de réception :
87 MHz - 108 MHz (Pas de 50 kHz)
Sensibilité:
5 dBμ mono
Plage de transmission :
30 Hz - 15 kHz, +1 dB/-1,5 dB
Déconnexion des canaux stéréo :
40 dB
Facteur de distorsion :
mono: 0,4%, stéreo: 0,5%
Rapport signal/bruit :
mono: 72 dB, stereo: 70 dB
Entrée antenne :
75Ω
Tuner AM
Plage de réception :
522 kHz - 1611 kHz (Pas de 9 kHz)
Sensibilité:
65 dBμ/m
Facteur de distorsion :
0,8% (80% mod.)
Rapport signal/bruit :
50 dB (80% mod.)
Entrée antenne :
Antenne-cadre ou Antenne extérieure
Sources audio/lecteurs sources
Composants de votre chaîne hi-fi et tous les autres appareils dont vous pouvez écouter le son via le système en les branchant au préamplificateur ou à l'amplificateur intégré. Cela comprend les lecteurs de CD, les lecteurs de DVD, les tuners (radios), les lecteurs de cassettes, les enregistreurs DAT, les ordinateurs personnels, les platines tourne-disques, les lecteurs audio portables et bien d'autres.
Dynamique
Écart entre les sons les plus faibles et les sons les plus élevés possibles pour les signaux audio (sans distorsion et sans transition à bruit).
Sensibilité d'entrée
Terme désignant la plus petite tension d'entrée qui génère la puissance de sortie maximum quand le volume est réglé au maximum. Exemples: 100 à 500mV (millivolts) pour les entrées à haut niveau, 2 à 5mV à l'entrée phono MM ou 0,1 à 0,5mV à l'entrée phono MC.
Niveau (db)
Une manière de représenter toute grandeur physique ; mesure usuelle des tensions de signal et du volume. Est indiqué en décibels (dB). On désigne par tensions « au niveau Line » les tensions de signal inférieures à 1 Volt (RMS) qui conviennent comme signaux audio pour les entrées des amplificateurs. Les entrées de l'amplificateur (se présentant en général sous la forme de prises RCA) qui sont prévues pour les signaux du lecteur de CD, du lecteur de DVD etc. sont aussi désignées par « entrées de niveau Line » ou « entrées à haut niveau ».
RCA est la désignation française pour les connexions coaxiales RCA, à l'origine l'abréviation de « Radio Corporation of America », le nom d'une société française. Le connecteur comme le câble se compose d'un conducteur intérieur en forme de baguette et d'un conducteur extérieur en forme de gaine de cylindre. Un signal audio mono ou un signal vidéo peut ainsi être transmis. Comparé aux connecteurs XLR, ce type de connexion est également appelé raccordement de signaux asymétriques (unbalanced).
Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numéro de série se trouve au dos de l'appareil.
Seriennummer:
Serial number:
Numéro de série:
