SP331 - Amplificateur audio VINCENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance stéréo
Caractéristiques techniques principales	Amplification Classe AB, 2 x 100 W sous 8 Ohms
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	430 mm x 100 mm x 320 mm
Poids	8 kg
Compatibilités	Compatible avec la plupart des enceintes passives
Type de batterie	Non applicable
Tension	230 V
Puissance	2 x 100 W sous 8 Ohms, 2 x 150 W sous 4 Ohms
Fonctions principales	Amplification audio, contrôle de tonalité, entrée RCA
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations générales	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - SP331 VINCENT

Comment réinitialiser le VINCENT SP331 ?

Pour réinitialiser le VINCENT SP331, débranchez l'appareil de la prise de courant, attendez 30 secondes, puis rebranchez-le.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez un autre câble d'alimentation si nécessaire.

Comment connecter le VINCENT SP331 à un téléviseur ?

Utilisez un câble audio approprié (RCA ou optique) pour relier la sortie audio du téléviseur à l'entrée du VINCENT SP331.

Pourquoi le son est-il faible sur le VINCENT SP331 ?

Assurez-vous que le volume de l'appareil et de la source audio est réglé correctement. Vérifiez également les connexions des câbles.

Comment mettre à jour le firmware du VINCENT SP331 ?

Visitez le site officiel de VINCENT pour télécharger la dernière version du firmware et suivez les instructions fournies dans le manuel d'utilisation.

Le VINCENT SP331 produit des interférences audio, que faire ?

Vérifiez que les câbles audio sont de bonne qualité et éloignez-les des sources d'interférences électromagnétiques, comme les appareils sans fil.

Puis-je utiliser le VINCENT SP331 avec des haut-parleurs sans fil ?

Le VINCENT SP331 est conçu pour des connexions filaires. Pour utiliser des haut-parleurs sans fil, vous aurez besoin d'un émetteur Bluetooth externe.

Où puis-je trouver le manuel d'utilisation du VINCENT SP331 ?

Le manuel d'utilisation est disponible en téléchargement sur le site officiel de VINCENT dans la section support.

Que faire si le VINCENT SP331 surchauffe ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué. Éteignez-le et laissez-le refroidir avant de le redémarrer.

Comment contacter le support technique pour le VINCENT SP331 ?

Vous pouvez contacter le support technique via le formulaire de contact sur le site officiel de VINCENT ou par téléphone aux heures d'ouverture.

MODE D'EMPLOI SP331 VINCENT

Manuel d'utilisation

français

SP-331

Hybrid-Stereo-Endveränder Hybrid Stereo Power Amplifier Amplificateur stéRéo hybride

nous you remercions de la confiance que you nos temoignez en achetant ce produit de haute qualite. Il repondra à vos attentes élevées en termes de qualité sonore et de fabrication.

Meme si I'on peut comprendre que vous ayez envie d'utiliser immédiatement cet apparéil, nous vous prions de litre soignement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l' apparéil de manière optimale dans votre système, même si celui-ci a été installé par toute revendeur.

Veuillez respecter les consignes de sécurité, même si certaines peuvent vousPTRRE évidentes.

Voutrouvrez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés. Notre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.

Nous vous souhaitons beaucoup de plaisir avec notre / votre produit.

Votre équipe Vincent

INHALTSVERZEICHNIS/CONTENTS/SOMMAIRE

Consignes de sécurité 32
Autres consignes 33
Contenu de la livraison 34
Description de l'appareil 34
Installation 37
Utilisation de l'appareil 42
Conseils 42
Résolution de problèmes 43
Caracteristiques techniques 44
Glossaire 45

français

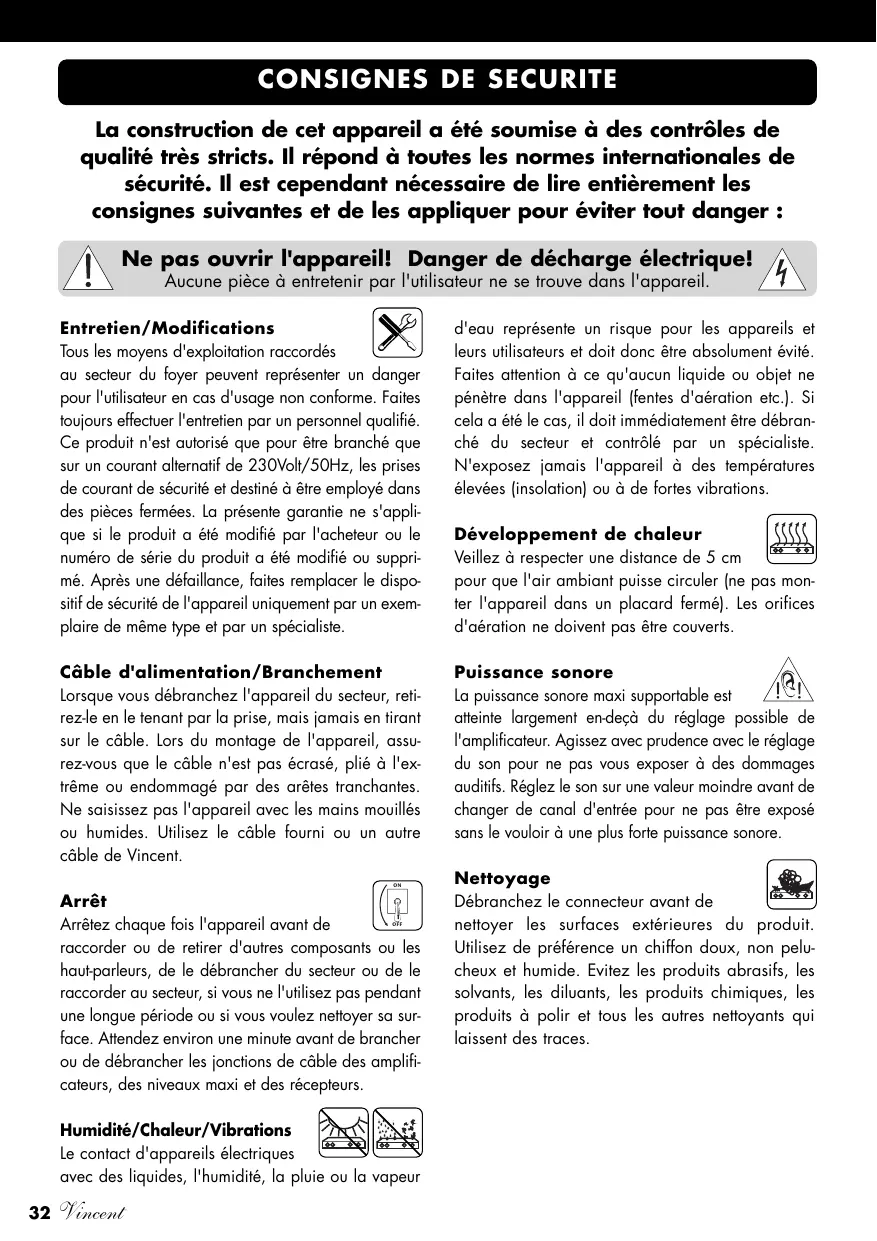

SICHERHEITSHINWEISE

La construction de cet apparéil a été soumise à des contrôleles de qualité très stricts. Il répond à toutes les normes internationales de sécurité. Il est cependant nécessaire de dire entièrement les consignes suivantes et de les appliquer pour éviter tout danger :

Ne pas ouvrir l'appareil! Danger de décharge électrique!

Aucune piece à entretenir par l'utilisateur ne se trouve dans l'appareil.

Entretien/Modifications

Tous les moyens d'exploitation raccordés

au secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/50Hz, les prises de courant de sécurité et destiné à être employé dans des pieces fermées. La presente garantie ne s'applique si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou supprimé. ÀpRES une défaillance, faites replacer le dispos-sitif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.

Câble d'alimentation/Branchement

Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le cable. Lors du montage de l'appareil, assurez-vous que le cable n'est pas écrasé, pié à l'extreme ou endommagé par des arêtes tranchantes. Ne saisissez pas l'appareil avec les mains mouillés ou humides. Utilisez le cable fourni ou un autre cable de Vincent.

Arrêt

Arrétez chaque fois l'appareil avant de

raccorder ou de retirer d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilise pas pendant une longue période ou si vous voulez nettoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jonctions de cable des amplificateurs, des niveaux maxi et des récepteurs.

Humidité/Chaleur/Vibrations

Le contact d'appareils électriques

avec des liquides, l'humidité, la pluie ou la vapeur

d'eau représenté un risque pour les apparciels et leurs utilisateurs et doit donc être absolument évité. Faites attention à ce qu'aucun liquide ou objet ne pénétre dans l'appareil (fentes d'aération etc.). Si cela a été le cas, il doit immédiatement être débranché du secteur et contrôle par un spécialiste. N'exposez jamais l'appareil à des températures élevées (insolation) ou à de fortes vibrations.

Développement de chaleur

Veilles à respecter une distance de 5 cm

pour que l'air ambient puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas etre couverts.

Puisssance sonore

La puissance sonore maxi supportable est

atteinte largement en-deça du réglage possible de l'amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le pouvoir à une plus forte puissance sonore.

Nettoyage

Débranchez le connecteur avant de

nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Evitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.

AUTRES CONSIGNES

Montage de l'appareil

Le site de montage de l'appareil a une

incidence sur le son. Posez l'appareil uniquement sur une surface appropriée et stable. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommendons de placer les apparciels sur des racks Vincent et de ne pas lesposer l'un sur l'autre.

Appareils électroniques usages

Cet apparéil est soumis aux dispositions

fixées dans la directive européenne 2002/96/CE. L'identification est fournie sur l'appareil par le symbole représentant une poubelle rayée.

Pour le consommateur, cela signifie :

Tous les apparéils électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets menagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuerez à motiver les fabrikants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien apparéil, veillez vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez achété.

Sigle CE

L'appareil répond aux directives UE

pour l'obtention du sigle CE et par conséquent aux exigences concernant les apparêils et électroniques (directives CEM, directives de sécurité et directives des apparêils à basse tension).

Explications/Remarques

Le present document a ete redigede par

Andreas Boer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Ifezeheim qui ne doit etre ni copie, ni distribué dans sa totalité ou en partie sans accord explicite et écrit.

Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent travaillene n'empanence a l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles.

Le contenu de ces instructions a uniquement un caractètre d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprecisions pouvant y être continues.

Conservation de l'emballage

Nous vous recommendons vivement de ne pas jitterer l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un évientuel autre transporte. Des dommages de transport se produit frequentlyment sur des appareils Hi-Fi lorsqu'ils sont emballés dans des emballages non adaptés. Comme l'emballage d'origine est parfaitement adapté à l'appareil, le risque de détérioration pendant le transport est fortement réduit.

Explication des symboles graphiques

L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.

Ce symbole a pour but d'attirer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.

Ce symbole caractérisse des informations et des consignes utiles concernant la manipulation de l'appareil.

CONTENU DE LA LIVRAISON

Veuillez contrôle le contenu de l'emballage. Les accessoires suivants doivent être joints à l'appareil :

1 cable de distribution
- leprésent manuel

DESCRIPTION DE L'APPAREIL

Bien que Vincent fabrique aussi pour des installations audio multicanal et de home cinema des composants de qualité supérieure et à longue durée de vie, les développpeurs de Vincent se sentent plus particulièrement engagés dans la stéreo traditionnelle. C'est particulièrement dans ce segment, quand on sépare les fonctions préamplificaiton et amplification de puissance, que le progrès en matière de qualité de son est le plus évident. Nous pensons que la fabrication de préamplificateurs et d'amplificateurs à bas prix oblige à des compromisesais ayantforcément une influence négative sur la qualité du son et qui neutralisent ainsi les bonnes intentions premières. C'est la raison pour laquelle, Vincent ne fabrique pas de préamplificateur et d'amplificateur stéreo de « bas de gamme ». Ce choix est également judieux, parce qu'independament de tout développement futur du marché audio et celle que soit l'installation audio à construire, il y a une catégorie d'appareils dont les composants continueront toujours à être utilisés : c'est l'amplificateur de puissance ! Car quelques soient les supports de données ou formats de don

nées de l'avenir, le son devra toujours trouver son chemin jusqu'àu haut-parleur.

Par sa construction hybride de tubes et de transistors, le SP-331 allie les avantages de l'amplification à tube et de l'amplification à transistors. Le résultat d'un important travail de développement et d'une sévere seLECTION des composants est un amplificateur de puissance, qui non seulement est peu concurrence en ce qui concerne la qualité du son, mais qui ne perd jamais le contrôle de tous les haut-parleurs raccordés, dans les configurations les plus diverses. Une qualité de finition supérieure et un excellent rapport prix-performance vont de soi.

Cet amplificateur est, d'autre part, le parteire idéal des préamplificateurs de puissance SA-31/SA-31MK ou un préamplificateur 5.1 AV digital (SAV-C1, SAV-C2 etc.), des lecteurs de CD/DVD et des tuners de Vincent. Adapté aux meubles HiFi, aux haut-parleurs et aux cables de haut-parleurs du programme, on peut construire un système parfaitement harmonieux.

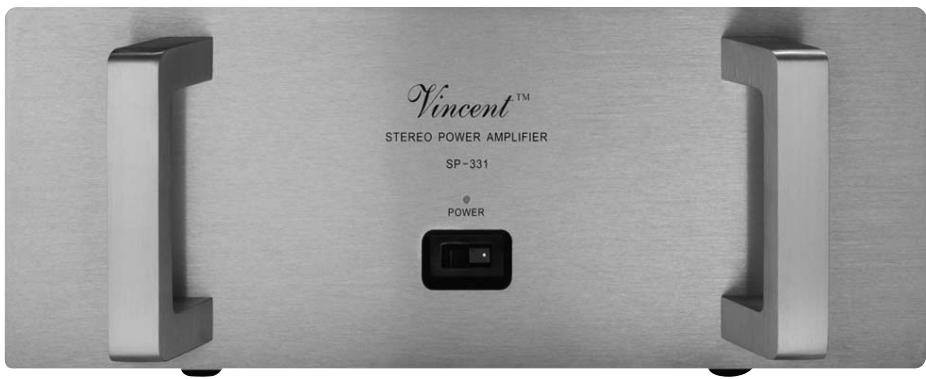

FACADE AVANT

1. POWER:Interrupteur secteur

Met l'appareil en MARCHE ou a l'ARRET, a l'ARRET, l'appareil est coupé de l'alimentation secteur.

2. VOYANT LED « POWER »

Cevoyant s'allume tant que l'appareil est en marché et alimenté par la tension du secteur.

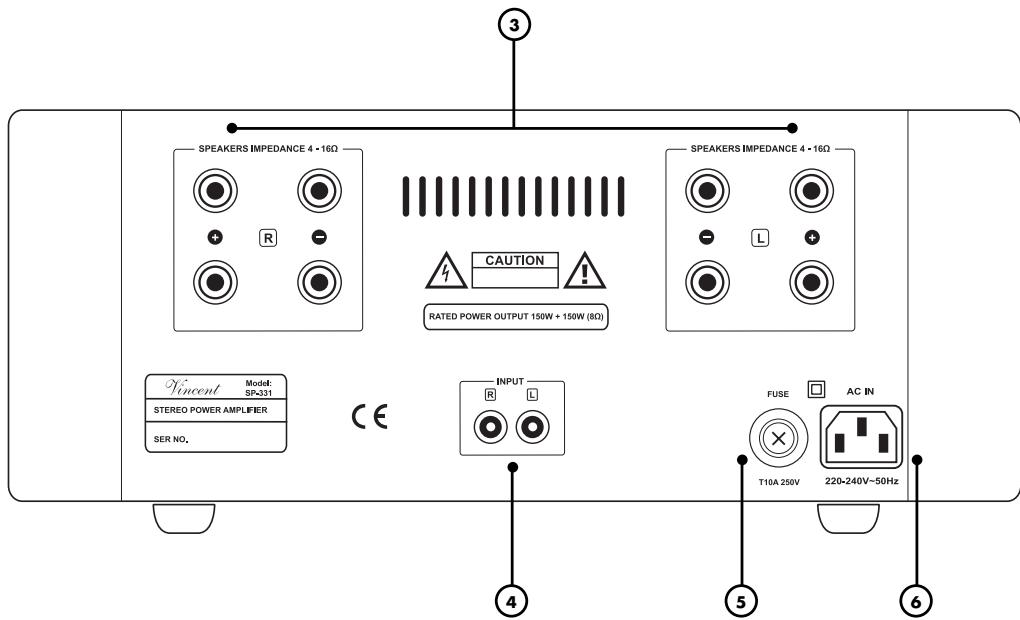

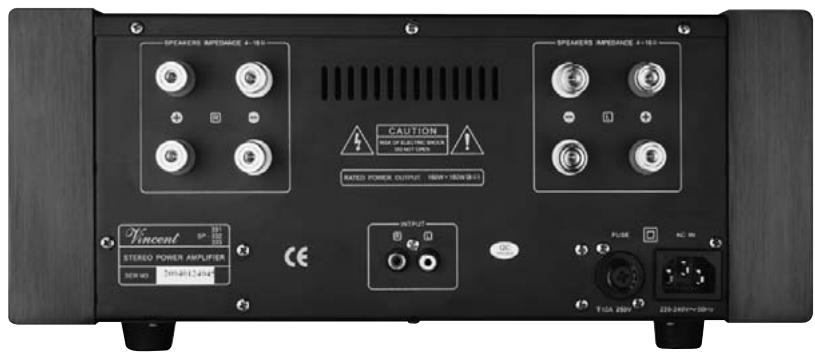

FACADE ARRIERE

3. SPEAKER : bornes de raccordement des haut-parleurs

Douilles de sortie avec serrage à vis pour le raccordement de deux ou de quatre haut-parleurs. On peut utiliser des cables de haut-parleurs avec fiches banane de 4mm . Respectez les instructions du chapitre « Installation » dans les cas où plus de deux haut-parleurs doivent être raccordés.

4. INPUT: Entreepour signal audio stereo preamplifie

Cette entrée RCA doit être connectée au raccord de sortie du préamplificateur des canaux selec-tioniès. Par exemple avec « PRE OUT R», et « PRE OUT L», lorsque le SP-331 doit être utilisé pour les haut-parleurs des canaux de gauche et droite d'un système stéreo. Ne pas connecter une source avec signal de haut niveau (line level)!

5. FUSE : Porte-fusible

Le petit boitier en plastique en dessous de la prise secteur contient le fusible de l'appareil. Respectez les consignes de sécurité à ce sujeit.

6. AC 220-240V : Prise secteur

Raccordez ici le cordon secteur et branchez-le au secteur.

INSTALLATION

Réalizez d'abord le raccordement des cables pour la sortie du signal du lecteur. Raccordez alors seulement le cordon secteur et reliez-le à la prise secteur.

VEUILLEZ TENIR COMPTE DES INSTRUCTIONS SUIVANTES LORS DE L'INSTALLATION :

Dépose du capot de protection

Avant la première installation, retirez les capuchons de protection des connecteurs à utiliser, situés sur la façade arrêté de l'appareil.

Prises RCA

Veillez à ne pas intervenir les connexions analogiques droite et gauche. Souvent, des connexions RCAprésentent les couleurs suivantes: rouge pour le canal de droite, noir ou blanc pour le canal de

gauche.

Un contact entre la broche centrale de la fiche RCA avec la douille extérieure de contact de la fiche RCA, peut dans le pire des cas, provoquer une déterioration des appareils, lorsque ceux-ci sont sous tension. C'est pourquoit, il ne faut jamais changer les raccordements lorsque les appareils sont sous tension!

Prise de haut-parleur

Nous vous recommendons d'utiliser des cables de haut-parleurs confectionnés, au lieu de connecter directement le conducteur interieur (toron) du cable. Les fiches banane ou les cosses de cable offrent une plus grande sécurité contre les courts-circuits ou l'endommagement des haut-parleurs ou de l'amplificateur.

Assurez-vous que les fils des haut-parleurs dénudés ne puissant entraient en contact entre eux ou toucher le métal du dos de l'appareil!

Veillez au branchement correct des fils de haut-parleurs positif et négatif. Un branchement intervertisse fait remarquer par une baisse de qualité du son.

Utilisez uniquement des haut-parleurs d'une impedance minimale de 4

Câbles et fiches de raccordements

Veillez à ce que les jonctions soient bien fixées. Les connexions insuffisantes peuvent causeurs des parasites, des defaillances et des dysfonctionnements.

- Faux -

- Correctement -

Pour exploiter au moins le potentiel de qualité sonore des composants, on ne devrait utiliser que des cables de liaison et de haut-parleurs de qualité supérieure, par exemple des cables Vincent. Utilisez de préférence des cables audio blindés. Notre revendeur se fera un prise de vous conseiller à ce sujeit.

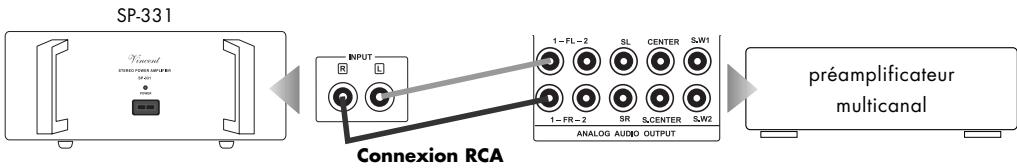

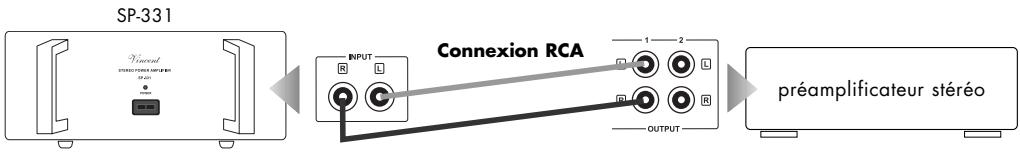

RACCORDEMENT DU PREAMPLIFICATEUR

Cet amplificateur de puissance est équipé d'une entrée audio stéreo (« INPUT »), par laquelle l'appareil recoit les signaux préamplifié de deux canaux audio (par exemple « R » ou « L »). Ceci est l'information audio, que le SP-331 traite pour un ou deux paires d' Haut-parleurs.

Attention :

Ne pas raccorder à cette entrée, une source de signal standard de haut niveau (« LINE OUT ») car elle n'est prévue que pour des signaux préamplifié (par exemple « PRE OUT »).

Cette entrée audio est reliée à une sortie stéreo (« PRE OUTPUT » ou « OUTPUT » d'un préamplificateur au moyen d'un cable RCA. Si le SP-331 doit fonctionner avec les deux canaux d'un système stéreo, reliez les raccords d'entrée du SP-331 avec les raccords de sortie du préamplificateur qui sont généralement marquées des symboles « PRE OUT R » et « PRE OUT L ». Si le SP-331 est utilisé dans un système multi canal, les deux prises RCA des canaux sélectionnés (dans le champ de raccordement du préamplificateur AV ou décembre, lequel champ porte généralement le symbole « AUDIO OUTPUT ») doivent être connectées à l'entrée de l'amplificateur SP-331.

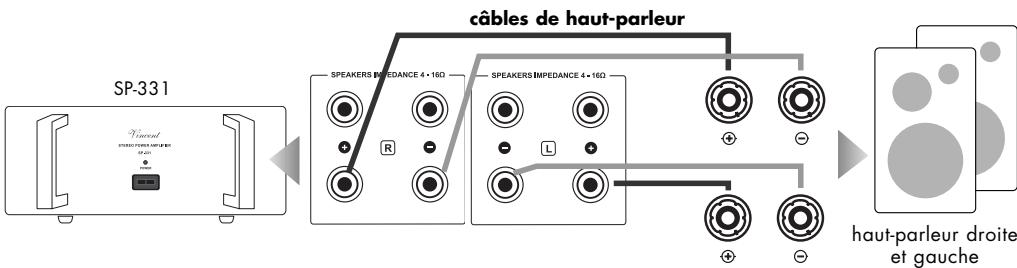

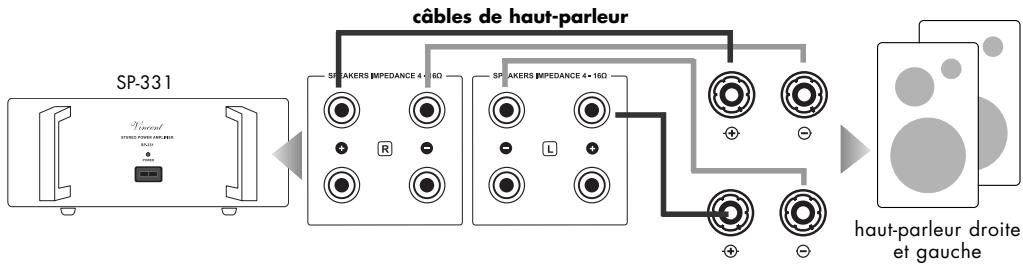

BRANCHEMENT DES HAUT-PARLEURS

On peut raccorder à l'amplificateur SP-331 une paire de haut-parleurs ou aussi deux paires de haut-parleurs. Pour chaque haut-parleur vous trouverez sur l'appareil deux bornes de serrage (positive + et négative -), auxquelles vous pouvez raccorder une extrémité d'un cable de haut-parleur. Les mêmes bornes ou des bornes similaires se trouvent sur le haut-parleur, avec également la désignation de polarité (+ ou -). Sur ces bornes seront raccordées les autres extrémites des cables de haut-parleurs correspondants. Les bornes de serraige similaires doivent chaque fois être reliées entre elles par le cable de haut-parleur : la borne désignée « + » de l'amplificateur doit être reliée à la borne désignée « + » du haut-parleur.

Si chaque haut-parleur est relié tout à fait normalement à un cable à deux conducteurs, dans le cas de haut-parleurs avec double borne de raccordement (quatre bornes de serrage) il faudramettre en place un pontage (généralement fourni avec les haut-parleurs, sous la forme de plaquettes metalliques ou de courts morceaux de cables), entre les deux bornes de même polarité (par exemple les bornes désignées par « + »). La borne de l'amplificateur marquee de « + » et « R », au-dessus de l'autre, doit être reliée à l'une des bornes marquee « + », borne pontée du haut-parleur. La borne de l'amplificateur marquee de « - » et « R », au-dessus de l'autre, doit être reliée à l'une des bornes marquee « - », borne pontée du haut-parleur. Adoptez la même configuration pour le cable reliant les bornes du haut-parleur gauche.

Si une deuxieme paire des haut-parleurs doit etre connecte, la meme procedure doit etre suivie en reliant les pince du « SPEAKER » de la ligne de raccordement inférieure aux haut-parleurs supplémentaires.

BRANCHEMENT DES HAUT-PARLEURS

Si un haut-parleur doit être raccordé en « Bi-Wiring», on peut utiliser les deux paires de bornes de serrage du haut-parleur. A la différence d'un raccordement de haut-parleur à l'aide d'un cable de haut-parleur, en Bi-Wiring le haut-parleur en question est raccordé par deux cables deux-conducteurs séparés ou un cable de haut-parleur quatre-conducteurs, à la paire de bornes de serrage de l'amplificateur de puissance. Ceci double l'investissement cable, mais pour de nombreuses combinaisons de haut-parleurs et d'amplificateurs ici améliore la qualité du son.

arrière de l'haut-parleur gauche
arriere de l'haut-parleur droit

Avant de procéder à un cablage Bi-Wiring, les pontages metalliques utilisés en exploitation normale, doivent être reliés du double bornier du haut-parleur. Seuls les haut-parleurs possédant ce terminal Bi-Wiring sont adaptés. Le filtrage de l'ensemble de la plage de fréquence se produit maintainant au niveau des filtres séparés des haut-parleurs. Pour chaque haut-parleur, un cable est relié au bornier du haut-parleur prévu pour les fréquences basses, l'autre prévu pour les fréquences élevées. Veillez à la bonne polarité. Your revendeur se fera un prise de vous conseiller à ce sujeit.

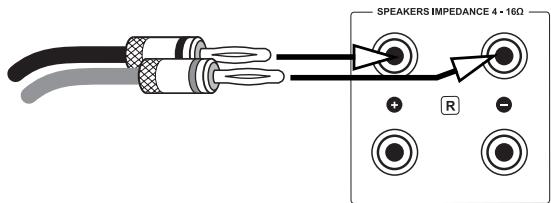

Si vous utilisez des cables de haut-parleur preequipés de fiches bananes de 4 mm, il vous suffira seulement de relier les deux fiches de chaque cable de haut-parleur avec les bornes correspondantes. Les molettes de fixation devront etre serrées en les tournant dans le sens horaire.

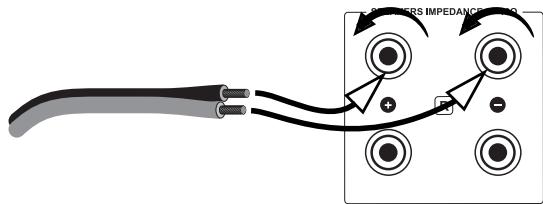

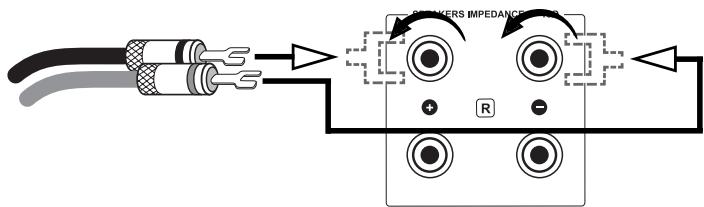

Si on utilise des cables avec cosses, il faudra desserrer la molette de fixation en la tournant dans le sens antithoraire, insérer la cosse sous la molette et desserrer celle-ci en la tournant dans le sens horaire. Pour éviter tout dommage, assurez-vous que le branchement est bien serré et qu'aucune partie métallique dénudée de la cosse ne soit en contact avec la paroi arrêté ou une autre borne de raccordement.

BRANCHEMENT DES HAUT-PARLEURS

En l'absence de cosse, retirez l'isolant de chaque extrémité du cable sur une longueur d'un cm environ. Torsadez le cable dénudé, pour éviter les court-circuits, desserrez la molette de fixation en la tournant dans le sens antihoraire et insérez l'extrémité du cable dans le perçage dégagé du bornier. Serrez maintainant le cable en faisant tourner la molette de serrage dans le sens horaire. Contrôlez le serrage correct du cable.

Achtung:

Si vous souhaitez raccorder deux paires de haut-parleurs, tous les haut-parleurs utilisés doivent avoir une impédance nominale d'au moins 8 Ω. Si l'amplificateur n'est utilisé qu'avc une seule paire de haut-parleur, tous les types de haut-parleurs ayant une impédance nominale d'au moins 4 ne peuvent être raccordés.

Veuillez à la bonne polarité des raccordements des câbles de haut-parleurs. Le contact positif est généralement de couleur rouge et marqué du signe « + ». Le conducteur marqué du cable de haut-parleur doit être relié à la borne positive.

RACCORDEMENT DU CORDON D'ALIMENTATION SECTEUR

Assurez-vous que la tension d'alimentation électrique de votre habitation est conforme à celle exigée par l'appareil. La tension et la fréquence demandée sont à relever à l'arrière de l'appareil à côte de la prise secteur. Si l'alimentation secteur est conforme, enforcez entièrement la fiche protégée du cordon d'alimentation fourni, dans la prise secteur à l'arrière de l'appareil. Relief z'autre extrémité du cordon secteur à une prise secteur.

UTILISATION DE L'APPAREIL

Action	Touches(s)	Description
Mise en marche et arrêt	POWER (1)	La mise en marche et l'arrêt de l'appareil se font sur la façade avant. Lorsque le commutateur est en position arrêt, l'appareil est entièrement coupé du secteur. Avant d'allumer l'appareil, réduisez le volume du préamplificateur par mesure de précaution. Une fois que l'appareil a été allumé, le voyant LED à la partie avant (2) clignote pendant quelques secondes, alors que les tubes de l' amplificateur se réchauffent.

CONSEILS

Temps de rodage / échauffement

Vos apparèils audio demandent un certain temps pour atteindre leurs performances maximales. Ce laps de temps est très différent pour les différents composants de votre système. Vous obtiendrez un son de toute valeur qualité et plus homogène en laissant l' apparèil sous tension.

Profitez de l'expérience de votre revendeur!

Ronflement du secteur

Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un ronflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel apparéil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut cause le problème.

L'expérience montre que ce phénomène est soit dû à la connexion d'antenne du tuner ou du télévisueur, soit en relation avec des ordinateurs personnels, haut-parleurs electrostatiques, subwooferers, platines tourne-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.

Une autre cause possible du renflement est une interférence electromagnétique entre l'alimentati

on d'autres apparéils (p. ex. amplificateur, récep-teur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.

Sur presque tous les appareils électriques, le potentiel de masse de tous les signaux est amné sur un point central. Ilis trouvent exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possède toujours une liaison inamovible avec le boîtier à un point stratégique favorable et les deux points sont également le plus souvent aussi raccordés précisément au point de masse central. C'est ainsi qu'on obtient aussi un effet de blindness du boîtier.

Certain appareils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrêté de l'appareil. Quand celui-ci est mis en marche (s'il se trouve en position « ON »), le conducteur de protection et le boîtier sont tous deux déconnectés du point de masse, l'effect de protection du conducteur de protection est conservée.

Si vous ne parvenez pas à éliminer vous-même ce renflement, votre revendeur vous y aidera.

RESOLUTION DE PROBLEMES

Symptôme	Cause possible du début	Remède
Pas de fonctionnement après mise en marche du commutateur secteur	Le cordon secteur n'est pas relié à une prise opérationnelle.Lé cordon secteur est défectueux ou il n'est pas entièrement,enforcé dans la prise secteur ou celle de l'appareil.Fusible de l'appareil ou appareil défectueux.	Réalisez une liaison à une prise opérationnel-le avec la tension appropriée.Vérifiez le cordon secteur, remplaceze-le éven-tuellesment et enfonce sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil.Prenez contact avec votre répondeur.
Pas de son, bien que l'appareil soit sous tension et activé (Levoyant LED « POWER » (2) s'allume)	L'appareil source sélectionné actuallement au préamplificateur n'émet pas de signal.La sortie de l'appareil source n'est pas ou est mal raccordée ou pas raccordée à la bonne borne d'entrée du préamplificateur.Le mauvais canal d'entree a été Sélectionné au préamplificateur.Lé volume (VOLUME) est régèle trop bas au préamplificateur.Lé préamplificateur a été mis en sourdine (fonction Mute).La sortie du préamplificateur n'est pas ou est mal raccordée à la prise d'entrée du SP-331.Les câbles de haut-parleurs ne sont pas cor-rectement raccordés aux bornes de raccorde-ment (4) ou sont défectueux.	Lancez la lecture de la source de signal rac-cordée.Corriguez la liaison de la source de signal.Corriguez la sélection d'entree au préamplifi-cateur.Augmentez prudemment le volume au préamplificateur.Désactivez la mise en sourdine (touche « MUTE » du préamplificateur).Corriguez la connexion du préamplificateur.Vérifiez et serrez les câbles de haut-parleurs aux bornes de l'amplificateur (4) et aux bor-nes des haut-parleurs.
La reproduction sonore d'un canal de fonctionne pas	L'appareil source n'émet un signal que sur un seul canal.Un des câbles de signal entre l'appareil source et le préamplificateur n'est pas correctement fixé ou est défectueux.La balance du canal est déréglée.Un des câbles de haut-parleurs n'est pas cor-rectement raccordé ou est défectueux.	Vérifiez l'appareil source, par exemple avec un autre amplificateur.Vérifiez et serrez ces câbles.Réglez correctement la différence de volume des canaux au préamplificateur (BALANCE ou CHANNEL) dans la position souhaiétée.Vérifiez et serrez les câbles de haut-parleurs aux bornes de l'amplificateur et aux bornes des haut-parleurs.

RESOLUTION DE PROBLEMES

Symptôme	Cause possible du début	Remède
Mauvaise qualité du son	Les connexions des liaisons par cable sont desserrées, les connexions encrassées ou un cable est défectueux.	Vérifiez les connexions audio et les cables.
	Une platine tourne disque a été raccordée sans l'intermédiaire d'un préamplificateur phono à l'une des entrées de haut niveau du préamplificateur.	Raccodez un préamplificateur phono entre la platine tourne disque et le préamplificateur.
	Un apparéil avec sortie de haut niveau (par exemple un lecteur de CD) a été raccordé à l'entrée « INPUT » (4) d'amplificateur.	N'utilisez des apparéils source avec sorties de haut niveau qu'aux entrées du préamplifi-cateur.
Bourdonnement audible des basses	Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ».	Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ».

CHARACTERISTIQUES TECHNIQUES

Plage de transmission :

Puisance de sortie nominale a 8 ..

Puissance de sortie nominale à 4 :

Sensibilité d'entrée :

Facteur de distorsion :

Rapport signal/bruit :

Impédance d'entrée :

Alimentation :

Entrées :

Sorties :

Variante de couleur :

Tubes :

10 Hz - 20 kHz ±0,5 dB

150W

300 W

1,2V

< 0,1% (1 kHz, 1 W)

90dB

47 kΩ

220V - 240V/50 Hz

1x RCA Main Input stereo

2 × 2 Bornes de haut-parleurs

pour 4 haut-parleurs

430× 160× 450mm

6,5 kg

noir / argent

2x6N16

GLOSSaire

Sensibilité d'entrée

Terme designant la plus faible tension d'entrée qui, à réglage maxi du volume de l'amplificateur, produit la puissance de sortie maxi. Exemples : 100 mV à 500 mV (millivolts) pour entrées de haut niveau, 2 mV à 5 mV à l'entrée phono MM ou 0,1 mV à 0,5 mV à l'entrée phono MC.

Niveau (dB)

Une maniere de représentater toute grandeur physique; mesure usuelle des tensions de signal et du volume. Est indiqué en décibels (dB). On désigne par tensions « au niveau Line » les tensions de signal inférieures à 1 Volt (RMS) qui conviennent comme signaux audio pour les entrées des amplificateurs. Les entrées de l'amplificateur (seprésentant en général sous la forme de prises RCA) qui sont prévues pour les signaux du lecteur de CD, du lecteur de DVD etc. sont aussi désignées par « entrées de niveau Line » ou « entrées à haut niveau »

RCA

Désignation française d'une connexion coaxiale, initialement abréviation de « Radio Corporation of America», le nom d'une entreprise française. Fiches et cables sont constitués d'un conducteur central et d'un conducteur extérieur concentrique. Permet la transmission d'un signal audio mono ou d'un signal video. Par rapport au XLR, ce type de connexion est aussi appelé « liaison de signal asymétrique » (« unbalanced »).

NOTIZEN / NOTES

NOTIZEN / NOTES

Vincent

Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numero de série seouve au dos de l'appareil.

Seriennummer:

Serial number:

Numéro de série:

www.vincent-tac.de
