BEDIENUNGSANLEITUNG SP331 VINCENT

Sehr geehrter Kunde,

wir danken Ohnen für das Vertrauen, welche Sie uns durch die Entscheidung für diesen hochwertige Audio-Produkt, das Ihr hem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen. Auch wenn Sie verständlicherweise sofort beginnen sollen, das Gerät zu verwenden,lesen Sieitte vor dem Aufstellen und Anschlieben these Handbuch sorgfältig durch. Es wird Ohnen bei der Bedienung und der optimalen Nutzung des Gerätes in Ihr System halten, selbst wenn diese durch ihren Fachhändler installiert wurde.

Bitte beachten Sie vor allem die Sicherheitseinweise, auch wenn einige davon offensichtlich erschieren * 們 ogen. Um Ihnen verwendete Fachbegriffe zu erlautern, ist ein kleines Lexikon im Anhang enthalten. Bei eventuellen Fragen steht Ihnen Ihr Fachhändler gern zur Verfugung, er ist auch Ihr Ansprechpartner im Fall der Garantie-Inanspruchnahme oder fur Reparaturen nach dem Gewährleistungszeitaum. Er ist in jedem Fall interessiert daran, dass Sie ihm ihre Erfahrungen mit Vincent-Produkten mitteilen.

Viel Freude mit unseren / Ihr demokt wünscht Ihnen

Ihr Vincent-Team

Dear Customer,

Sicherheitshinweise 4
Weitere Hinweise 5
Lieferumfang 6
Beschreibung des Gerätes 6
Installation 9
Bedienung des Gerätes 14
Weitere Tipps 14
Fehlertabelle 15
Technische Daten 16
Lexikon/Wissenswertes 17

deutsch

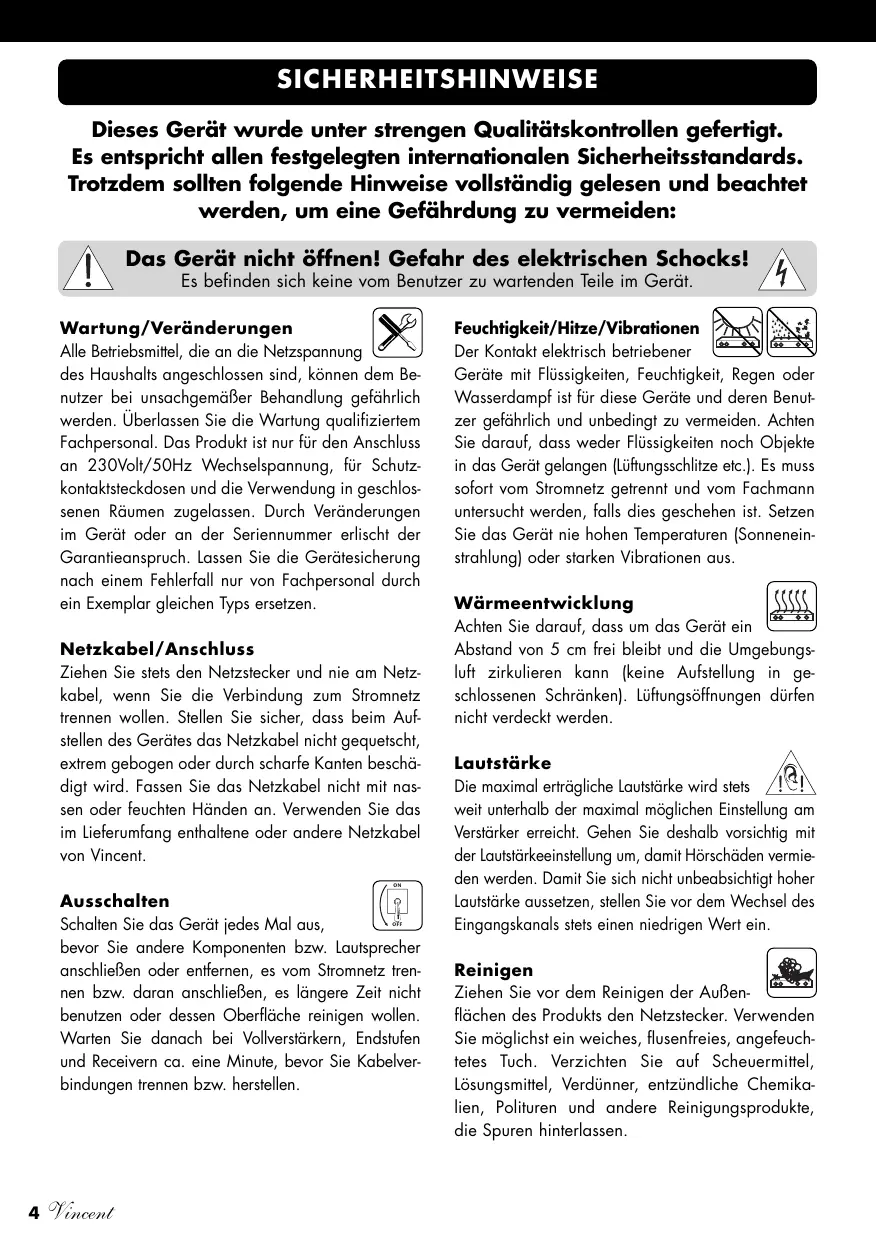

Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt. Es entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollenen folgende Hinweise vollständig gelesen und beachtet werden, um eine Gefährung zu vermeiden:

Das Gerät nicht öffnen! Gefahr des elektrischen Schocks!

Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.

Wartung/Veränderungen

Alle Betriebsmittel, die an die Netzspannung

des Haushalts angeschlossen sind, können dem Benutzer bei unsachgemäßer Behandlung gefährlich werden. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Das Produkt ist nur für den Anschluss an 230Volt/50Hz Wechselspannung, für Schutzkontaktsteckdosen und die Verwendung in geschlossenen Räumen zugelassen. Durch Veränderungen im Gerät oder an der Seriennummer erlischt der Garantieanspruch. Lassen Sie die Gerätesicherung nach einem Fehlerfall nur von Fachpersonal durch ein Exemplar gleichen Typs ersetzen.

Netzkabel/Anschluss

Ziehen Sie stets den Netzstecker und nie am Netzkabel, wenn Sie die Verbindung zum Stromnetz trennen wollen. Stellen Sie safer, dass beim Aufstellen des Gerätes das Netzkabel nicht gequetscht, extrem gebogen oder durch scharfe Kanten beschädigt wird. Fassen Sie das Netzkabel nicht mit nassen oder feuchten Handen an. Verwenden Sie das im Lieferumfang enthaltene oder andere Netzkabel von Vincent.

Ausschalten

Schalten Sie das Gerät jeder Mal aus,

bevor Sie andere Komponenten bzw. Laufsprecher anschlieben oder entfernen, es vom Stromnetz trennen bzw. daran anschlieben, es langere Zeit nicht benutzten oder dessen Oberfläche reinigen wollen. Warten Sie danach bei Vollverträkern, Endstufen und Receivern ca. eine Minute, bevor Sie Kabelverbindungen trennen bzw. herstellen.

Der Kontakt elektrisch betriebener

Geräte mit Flüssigkeiten, Feuchtigkeit, Regen oder Wasserdampf ist für diese Geräte und deren Benutzer gefährlich und unbedingt zu vermeiden. Achten Sie daraufuf, dass weder Flüssigkeiten noch Objekte in das Gerät gelangen (Lüfungsschlitze etc.). Es muss sehr vom Stromnetz getrennt und vom Fachmann untersucht werden, falls dies geschehen ist. Setzen Sie das Gerät nie hohen Temperatoren (Sonneneinstrahlung) oder starken Vibrationen aus.

Wärmeentwicklung

Achten Sie darauf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Umgebungsluft zirkulieren kann (keine Aufstellung in geschlossenen Schranken). Lüftungsöffnungen dürfen nicht verdeckt werden.

Lautstärke

Die maximal erträge lautstärke wird stets

weit unterhalb der maximal möglichen Einstellung am Veränderer erreicht. Gehen Sie deshalb vorsichtig mit der Lautstärkeeinstellung um, damit Hörschäden vermieden werden. Damit Sie sich nicht unbeabsichtigt hoher Lautstärke aussetzen, stellen Sie vor dem Wechsel des Eingangskanals stets einen niedrigen Wert ein.

Reinigen

Ziehen Sie vor dem Reinigen der Außenflächen des Produkts den Netzstecker. Verwenden Sie möglichst ein weiches, flusenfreies, angefeuchte Tuch. Verzichten Sie auf Scheuermittel, Lösungsmittel, Verdünner, entzündliche Chemikalien, Polituren und andere Reinigungssprodukte, die Spuren hinterlassen.

WEITERE HINWEISE

Aufstellen des Gerätes

Die Art der Aufstellung der Anlage hat

klangliche Auswirkungen. Stellen Sie diese deshalb nur auf eine davon geeignete, stabile Unterlage. Um das Klangpotential Ihr's Systems optimal auszunutz, empfehlen wir, die Geräte auf Vincent Racks zuplatzieren und nicht aufeinander zu stellen.

Elektronik-Altgeräte

Dieses Gerät unterliegt den in der

europeanen Richtlinie 2002/96/EC festgelegten Bestimmungen, deren gesetzliche Umsetzung in Deutschland durch das Elektro- und Elektronikgeräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestruchenen Abfall-eimers auf dem Gerät gekennzeichnet.

Für Sie als Endverbraucher bedeutet das:

Alle nicht mehr verwendeten Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über darauf staatlich vorgesehene Stellen entsorgt werden. Damit vermeiden Sie Umweltschäden und halten mit, die Hersteller zur Produktion von langbeigen oder wieder verwendbaren Produkten zu motivieren. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben.

CE-Zeichen

Dieses Gerät erfüllt die gültigen EU-Richtlinien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den Richtlinien für Niederspannungsgeräte).

Erklärungen/Hinweise

Dieses Dokument wurde verfasst von

Andreas Boer. Es ist ein Produkt der Sintron Vertriebs GmbH, 76473 Iffezheim undarf ohne ausdrückliche und schriftliche Genehmigung weder komplett noch auszugsweise kopiert oder verteil werden.

Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent arbeitet ständig an der Verbesserung und Weiterentwicklung seiner Produkte. Deshalb bleiben Änderungen an Design und technischer Konstruktion des Ge-rates, sofern sie dem Fortschriftdienen, vorbehalten.

Der Inhalt dieser Anleitung hat lediglich Informationscharakter. Er kann jederzeit ohne vorherige Ankündigung geändert werden und stellt keine Verpflichtung seitens des Markeninhabers dar. Diese übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenaugigkeiten, die möglicherweise in dieser Bedienungsanleitung enthalten sind.

Aufbewahren der Verpackung

Wir empfehlen Ohnen ausrücklich, nach Mogglichkeit die Originalverpackung fur spätere Transportzwecke aufzubewahren. Transportschaden treten bei ungeeignet verpackten HiFi-Geräten möglich auf. Dadurch, dass die Originalverpackung exakt zum Gerät passt, wird das Risiko einer Beschädigung während eines notwendigen Transportes gemindert.

Erläuterung der grafischen Symbole

Der Blitz weist Sie daraufhin, dass im Gerät gefährliche Spannungenvorhanden sind, die einen Stromschlag verursachen konnen.

Das Ausrufezeichen macht Sie auf besonderss wichtige Hinweise bezüglich Bedienung und Wartung aufmerksam.

Der Zeigefinger kennzeichnet nützliche Informationen und Hinweise für den Umgang mit dem Gerät.

LIEFERUMFANG

Bitte prufen Sie den Inhalt der Verpackung, diese sollentzlich zum Gerät folgenden Zubehör enthalten:

1Netzkabel
-这意味着Handbuch

BESCHREIBUNG DES GERÄTES

Obwohl Vincent auch für Mehrkanthonanlagen und Heimkinos langebige und überlegene Komponenten herstellt, fühlen sich die Vincent-Entwickler besonders der Stereo-Tradition verpflichtet. Besonders in thisem Segment ist der klangliche Fortschritt bei Auftrennung in Vor- und Endveränderkern deutlich. Wir sind der Meinung, dass eine Verwendung von allzu preisorientiert aufgebauten Vor- und Endveränderkern diese Bemühungen durch kompromissbedingt geringere Klangqualität bereits wieder zuniche macht. Aus thisem Grund stellt Vincent bei Stereovor- und Stereoendveränderkern keine „Einstigermodelle" her. Das ist auch deswegen Sinnvoll, weil unabhängig jeglicher Entwicklung auf dem Audio-Markt und unabhängig davon, welche Art Audio-Anlage aufgebaut werden soll, es eine Geräte-kategorie gibt, deren Komponenten in jeder zukünftig zusammengestillten Anlage weiterverwendet werden können: die Endveränderk! Denn egal, welche die Datenträger oder Datenformate

der Zukunft sind, der Ton muss stets den Weg zum Laufsprecher finden.

Der SP-331 vereint durch seinen Hybridaufbau aus Röhren und Transistoren die Vorzüge von Transistorverstärkung und Röhrenverstärkung. Ergebnis von aufwändiger Entwicklungserbeit und strenger Bauteileauswahl ist ein Endversteller, welcher nicht nur klanglich kein Konkurrenz hat, sondern auch in den entsprechlichsten Anschluss-Situationen im Verbund mit allen Lautsprechemn die Kontrolle verliert. Höchste Verarbeitungsqualität und ein hervorragendes Preis-Leistungs-Verhältnis sind selbstverständlich.

An seine Seite lassst sich ein Stereo-Vorversteller (SA-31 bzw. SA-31MK) oder eine Mehrkanal-Dekodervorstufe (SAV-C-Reihe) stellen. Zusammen mit CD-Player, DVD-Player, Tunern sowie den HiFi-Möbeln und Laufsprecherkabeln des Vincent-Sortiments konnen unter Verwendung theses Stereo-Endversteller die entsprechlichsten, perfect harmonierenden Systeme aufgebaut werden.

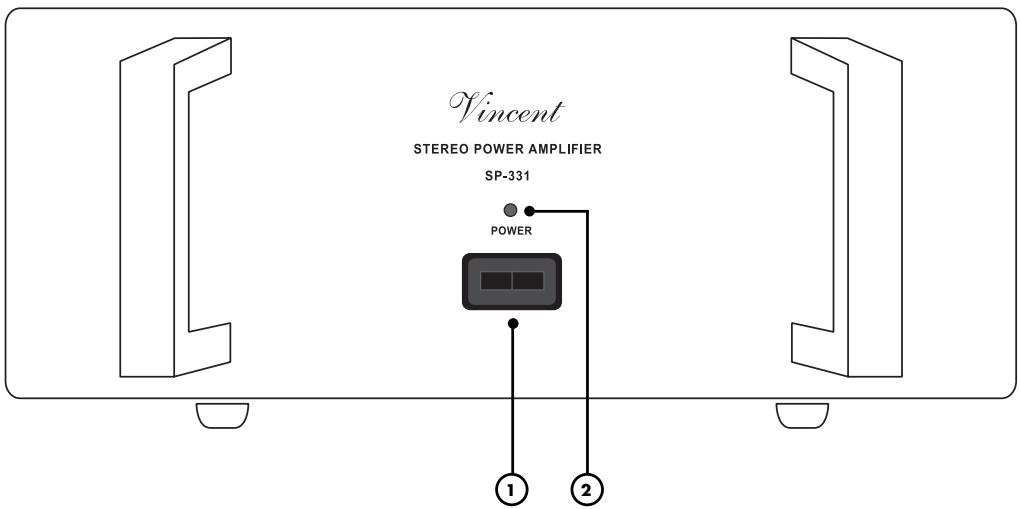

VORDERANSICHT

1. POWER: Netzschalter

Schaltet das Gerät ein und aus. Im ausgeschalte ten Zustand ist das Gerät vom Netz getrennt.

2. POWER-LED

Leuchtet, solange das Gerät mit der Netzspannung versorgt und eingeschaltet ist.

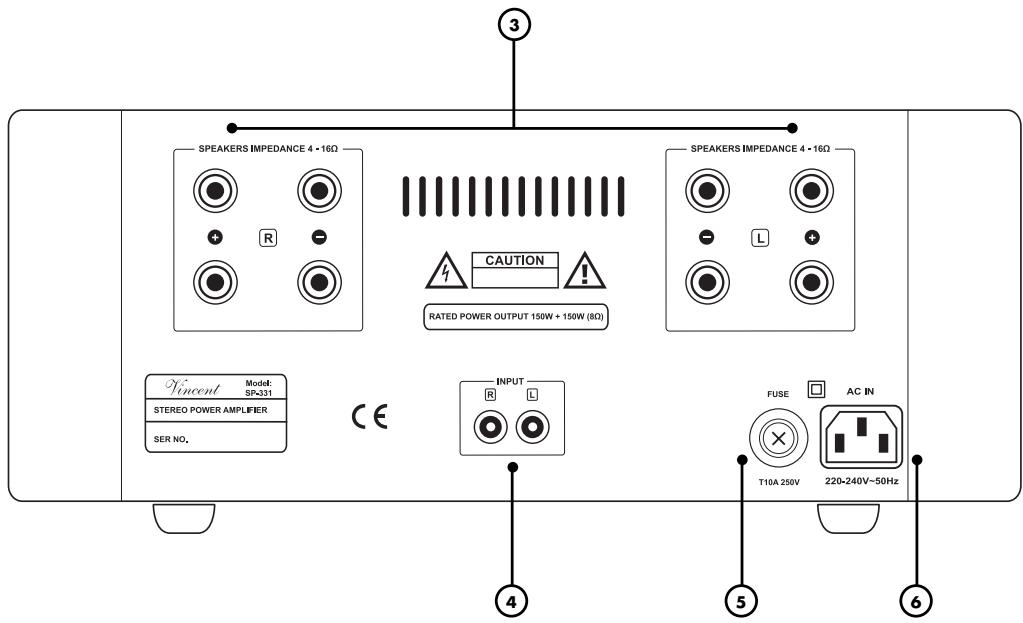

RÜCKANSICHT

3. SPEAKERS:

Laatsprecheranschlussklemmen

Ausgangsbuchsen mit Schraubklemmen zum Anschluss von einem oder zwei Laufsprecherpaaren. Es konnen Laufsprecherkabel mit 4mm Banensteckern verwendet werden. Beachten Sie die Hinweise im Kapitel „Installation" für den Fall, dass zwei Laufsprecherpaare angeschlossen werden sollen.

4. INPUT: Eingang für

Dieser Cinch-Eingang wird mit dem Ausgangsanschluss des Vorverständrkers für die gewünschten Kanäle verbunden. Zum Beispiel „PRE OUT R" und "PRE OUT L", wenn der SP-331 für die Lautsprecher des linken und rechten Kanals eines Stereosystems verwendet werden soll. Keine Hochpegelquelle anschließen!

5. FUSE: Sicherungshalter

Dieses keine Kunststoff-Gehäuse beinhaltet die Gerätesicherung. Beachten Sie dazu die Sicherheitshinweise.

6. AC IN: Netzbuchse

Bringen Sie hier das Netzkabel an und verbinden Sie es mit der Stromversorgung.

INSTALLATION

Stellen Sie die Kabelverbindung in der nachfolgend genommen Reihenfolge her. Bringen Sie erst zuletzt das Netzkabel an und verbinden es mit der Steckdose.

ZUR BESONDEREN BEAuchtUNG

Entfernen der Schutzkappen

Vor der ersten Installation müssen von allen verwendeten Anschlüssen an der Geräterückseite die

Kunststoff-Schutzkappen

entfernt werden.

Cinch-Anschlüsse

Achten Sie daraufuf, die analogen Anschlüsse für rechts und links nicht zu vertauschen. Häufig sind sie folgendermaßen farblich markiert: Rot für den

rechten Kanal, schwarz oder weiß für den linken Kanal.

Das Berühren des mittleren Kontaktstiftes des Cinch-Steckers mit dem äußeren Kontakt der Cinch-Buchse kann bei eingeschalteten Geräten im schlimmsten Fall zur Beschädigung der Geräte führen. Nehmen Sie deshalb niemals Änderungen an den Kabelverbindungen vor, während die Geräte eingeschaltet sind!

Laufsprecheranschluss

Es ist empfehlenswert, konfektionierte Lautsprecherkabel zu verwenden, anstatt die Innenleiter (Litze) der Kabel direkt anzuklemen. Bananenstecker oder Kabelschuheieten höhere Sicherheit gegen Kurzschlüsse und Beschädigung der Lautsprecher oder des Verständers.

Sorgen Sie davon, dass blanke Laufsprecherdrechte sich niemals gegenseitig oder das Metall der Gehäuserückwand berühren können!

Achten Sie auf korrekten Anschluss der positiven und negativen Laufsprecherdrechte. Vertauschter Anschluss macht sich durch verringerte Klangqualität bemerkbar.

Verwenden Sie nur Laufsprecher mit einer Nennimpedanz von mindestens 4

Kabel und Steckverbindungen

Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Unzureichende Anschlüsse konnen Störgeräische, Ausfälle und Fehlfunktionen verursachen.

-Falsch-

-Richtig -

Um das Klangpotential der Komponenten voll auszuschöpfen, sollenn nur hochwertige Laufsprecherund Verbindungskabel, beispielsweise Vincent Kabel, verwendet werden. Bevorzugene Sie geschirmte Audio-Kabel. Ihr Fachhändler wird Sie gern这点bezüglich beraten.

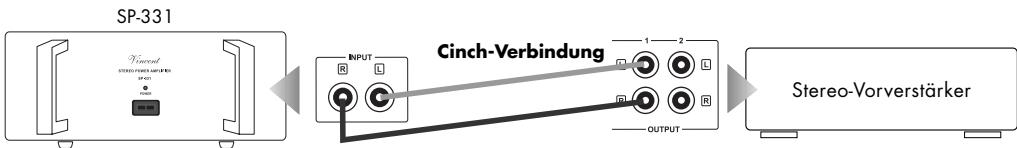

ANSCHLUSS DES VORVERSTÄRKERS

Dieser Endversteller ist mit einem Stereo-Audioeingang (,INPUT^ ) versehen, an welchem das Gerät das vorverstärkte Signal zweier Audio-Kanäle (zum Beispiel „R" und „L", oder „Front R" und „Front L" erwartet. Dies ist die Audio-Information, welche der SP-331 für einen oder zwei Laufsprecher pro Kanal aufbereitet.

Achtung:

An diesen Eingang darf keine Quelle mit Standard-Hochpegelsignal (LINE OUT") angeschlossen werden. Er ist nur für vorverstärkte Signale (z.B. PRE OUT") vorgesehen.

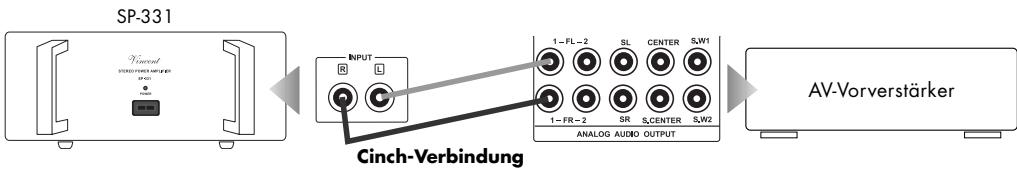

Dieser Audio-Eingang wird mittels Cinchkabel mit dem Stereo-Ausgangsanschluss ("PRE OUTPUT" oder "OUTPUT") eines Vorverstärkers verbunden. Falls der SP-331 für die beiden Kanäle eines Stereo-Systems zuständig sein soll, verbinden Sie den Eingangsanschluss des SP-331 mit den meist mit „PRE OUT R" und „PRE OUT L" bezeichneten Vorverstärkerausgangsanschlüssen der Vorstufe. Wird der SP-331 in einem Mehrkanalsystem verwendet, so sind die zwei Cinch-Buchsen der gewündsten Kanäle im meist mit „AUDIO OUTPUT" bezeichneten Anschlussfeld der Dekodervorstufe mit dem Eingang theses Endverstärkers zu verbinden.

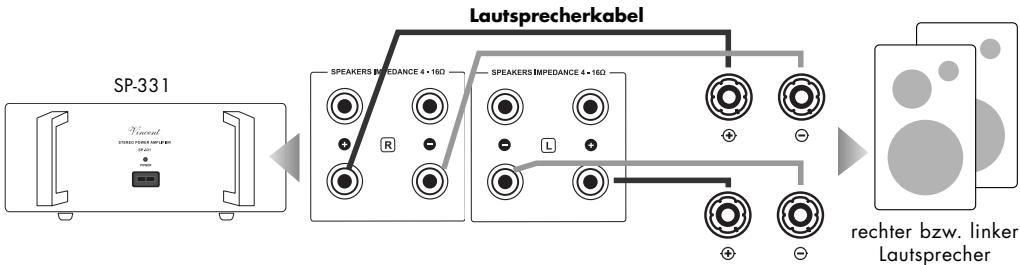

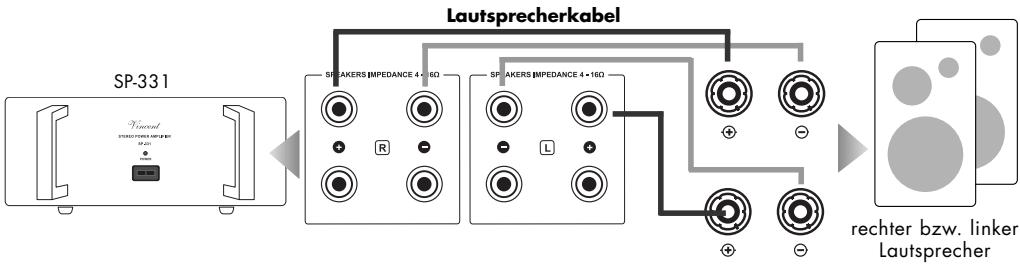

ANSCHLUSS DER LAUTSPRECHER

An den Endversteller SP-331 konnen entweder ein Lautsprecherpaar oder zwei Lautsprecherpaare ange-schlossen werden. Für jeder Lautsprecher finden Sie am Gerät zwei Lautsprecherklemmen (positiv + und negativ -), welche mit einer Seite eines zweiadrigen Lautsprechekabels verbunden werden. Am Lautsprecher gibt es gleichartige oder ähnliche Anschlüsse, auch hier ist markiert, welcher Anschluss zu welchem Pol (+ oder-) gehört. Hier wird das andere Ende des dem Lautsprecher zugeordneten Lautsprechekabels ange-schlossen. Durch das Lautsprechekabel muss jeweils gleichartige Anschlüsse eines Klemmenpaares miteinander verbunden werden: die mit „+“ markierte Klemme am Versteller musz zu einem mit „+“ markier-ten An Schluss des Lautspechers führen.

Wird jeder Laufsprecher ganz normal mit einem doppeladrogen Laufsprecherkabel verbunden, so,müssen bei Laufsprechem mit Doppelanschluss (vier Lautsprecherklemen) die (meist mit den Lautsprechem gelieferten) Kontaktbrücken (meist keine Metallplattchen oder kurze Kabelstuckchen) jeweils zwischen den beiden Klemmen gleicher Polung (z.B. beide mit (" + ") beschriffete Klemmen) angebracht werden. Der obere,mit (" + ") und (" R") markierte Anschluss des Endverstarkers wird mit einem der mit (" + ") markierten, gebrachten Anschlasse des rechten Laufsprechers verbunden. Der obere,mit (" - ") und (" R") markierte Anschluss des Endverstarkers wird mit einem der mit (" " " " " " " " " " " " " " " markierten, gebrachten Anschlasse des rechten Laufsprechers verbunden. Für das Laufsprecherkabel zwischen den Anschlüssen des linken Laufsprechers und denen des Endverstarkers ist die entsprechende Zuordnung zu wahlen.

Soll ein zweites Lautspricherpaar angeschlossen werden, so werden auf ähnliche Weise die Klemmen der unteren Anschlussreihe mit den zusätzlichen Lautsprachern verbunden.

ANSCHLUSS DER LAUTSPRECHER

Wenn ein Laufsprecherpaar im „Bi-Wiring" angeschlossen werden soll, können beide zu einer Seite (rechts, links) gehörenden Laufsprecher-Klemmenpaare verwendet werden. Anders als beim Anschluss der Laufsprecher mit je einem Laufsprecherkabel wird bei Bi-Wiring der dafür geeignete Laufsprecher über zwei getrennte Laufsprecherkabel an das Ausgangsklemmenpaar bzw. die Ausgangsklemmenpaare des Endverträkers angeschlossen. Dabei verdoppelt sich der Verkabelungsaufwand, für weitere Kombinationen aus Laufsprechern und Verträkern verbessert sich dadurch die Klangqualität.

Rückseite des rechten Laufspreachers
Rückseite des linken Lautspechers

Vor der Umrüstung auf Bi-Wiring mussen die im Normalbetrieb am Doppelanschluss des Laufsprechers angebrachten Metalbrücken entfernt werden. Nur Laufsprecher mit diesen Bi-Wiring-Terminals sind geeignet. Die Filterung des gesamten Frequenzbereiches findet in den nun aufgetrennten Weichen der Laufsprecherstatt. Für jeder Laufsprecher wird ein Kabel mit dem für die hohenen, das andere mit dem für die niedrigeren Frenzen vorgesehenen Laufsprecheranschluss verbunden. Achten Sie auf die richtige Polung. Ihr Fachhandlere wird Ohnen mit Rat und Tat zur Seite stehen.

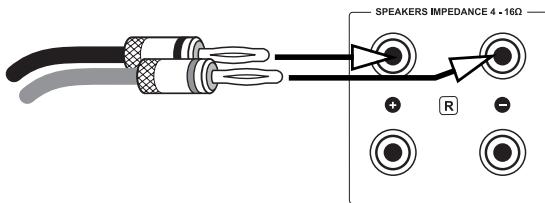

Wenn Sie konfektionierte Lausprecherkabel mit 4mm Bananensteckern verwenden, brauchen Sie nur die zwei Stecker eines jeder Lausprecherkabels mit den zwei zugehörigen Klemmen zu verbinden. Die Schraubkappe der Klemme solle im Uhrzeigersinn festgedreht werden.

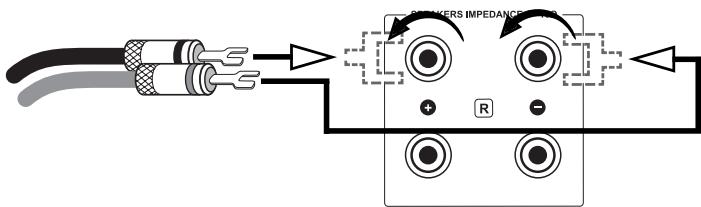

Sollen Kabelschuhe verwendet werden, muss an jeder Klemme der Schraubkopf im Gegenhrzeigersinn gelost, der Kabelschuh daruntergeschoben und die Schraubkappe im Uhrzeigersinn festgedreht werden. Stellen Sie zur Vermeidung von Schäden sicher, dass der Anschluss fest sitzt und kein blankes Metall von den Kabelschuhen die Rückwand oder einen anderen Anschluss berührt.

ANSCHLUSS DER LAUTSPRECHER

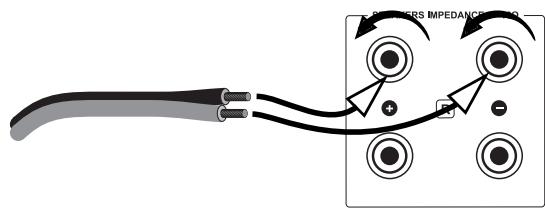

Wenn an das Lautsprecherkabel keine Steckverbinder angebracht werden sollen, entfernen Sie ein ca. 1 cm langes Stück der Isolierung von jedem Endstück des Lautsprecherdrahtes. Verdrillen Sie die blanke Litze, um Kurzschlüsse zu vermeiden. Drehen Sie den Knopf der Lautsprecherklemme im Gegenuhrzeigersinn, umihn zu losen und führen Sie das blanke Drahtende in das nun freiiegende Klemmenloch ein. Drehen Sie den Knopf nun im Uhrzeigersinn, um den Draht in der Lautsprecherklemme festzuklemen. Achten Sie daraufuf, dass die Verschraubung fest ist.

Achtung:

Die verwendeten Laustprecher müssen eine Nennimpedanz von mindestens 4 aufweisen.

Achten Sie auf die richtige Polung der Laufsprecherkabelanschlüsse. Der positive Kontakt ist meinst rot und oft mit „+“ markiert. Die markierte Leitung des Laufsprecherkabels muss mit dem positiven Anschluss verbunden werden.

ANSCHLUSS DES NETZKABELS

Prüfen Sie, ob die Stromversorgung Ihres Haushalts für das Gerät geeignet ist. Benötigte Spannung und Frequenz sind auf der Geräterückseite neben der Netzbuchse abzULEsen. Wenn die Stromversorgung geeignet ist, drücken Sie den Kaltgerätestecker des mitgelieferten Netzkabels fest in die Netzbuchse an der Geräterückwand. Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.

BEDIENUNG DES GERÄTES

Aktion	Taste(n)	Beschreibung
Ein- und Ausschalten	POWER (1)	Das Gerät wird an der Gerätevorderseite ein- und ausgeschaltet. Im ausge-schalteten Zustand ist das Gerät vom Stromnetz getrennt. Vor dem Ein-schalten sollte vorsichtshalber die Lautstärkeeinstellung des Vorverträkers reduziert werden. Nach dem Einschalten blinkt die LED „POWER" (2) an der Gerätevorderseite für ca. fünf Sekunden, während die Schutzschaltung aktiv ist.

WEITERETIIPPS

Einspielzeit / Aufwärmen

Ohre Audio-Geräte benöttigen eine gewisse Zeit bis sie ihre klangliche Höchstleistung erreichen. Dieser Zeitraum ist für die verschiedene Komponenten Its Systemsehr entsprechlich. Bessere und gleichformigere Leistung erhalten Sie während der Zeit, die das Gerät eingeschaltet bleibt.

Nutzen Sie die Erfahrung Ihres Fachhändlers!

Netzbrummen

Bestimmte Quellgeräte können im Verbund mit dem Verstärker zu einem über die Lautsprecher hörbaren Brummgeräusch führen, dessen Lautstärke sich mit dem Lautstärkeregler beeinflussen{lsst. Dies ist kein Hinweis auf einen Mangel eines ihrer Audio-Produkte, muss aber durch entsprechende Maßnahmen verhindert werden. Generell kann jeder an den Verstärker angeschlossene, ebenfalls netzbetriebene und mit dem Schutzleiter des Stromnetzes verbundene Gerät这点es Problem hervorrufen.

Dieses Phenomen wird erfahrungsgemäß entweder durch den Antennenanschluss des Tuners bzw. Fernsehers oder in Verbindung mit Personalcomputern, elekrostatischen Lautsprechern, Subwoofern, Plattenspielern oder Kopfhörerverstärkern hervorgerufen, sofern eine Audioverbindung zum Verträger besteht.

Eine weitere mögliche Quelle für Brummstörungen stellt die elektromagnetische Einstrahlung des Netzteiles anderer Geräte (z.B. Verträger, Receiver, CD-Player, Tuner usw.) auf das Tonabnehmersystem eines angeschlossenen Plattenspielers dar. Solche Fehlerursachen kann man nicht selbst ermitteln, indem man die Aufstellung des Plattenspielers gegenüber den anderen Geräten verändert.

Das Massepotential aller Signale ist in fast jedem elektrischen Gerät an einemzentralen Punkt zusammengefasst. Dort finden sie kein auf dem gemeinsame Verbindung. Sollte ein Schutzleiter vorhanden sein, hat er immer an einer strategisch gunstigen Stelle eine unlosbare Verbindung mit dem Gehäuse und beiden werden meinst auch kein auf dem centralen Massepunkt mit angeschlossen. So wird auch die abschirmende Wirkung des Gehäuses erzeugt. Manche Geräte besitzen einen Masse-Trennschalter (GND SWITCH) an der Geräterückseite. Wenn dieser eingeschaltet ist (sich in der Position „ON“ befindet), sind Schutzleiter und Gehäuse gemeinsam vom Massepunkt abkoppelt. Dies kann hellen, das Netzbrumm den beseitigen. Die Schutzleiterwirkung bleibt erhalten.

Ist das Brummgeräusch durch eigene Versuche nicht zu beseitigen, wird Ohnen Ihr Fachhändler weiterhelfen.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Keine Funktion nach dem der Schalter „POWER" in die Einschaltposition gebracht wurde	Netzkabel nicht an eine betriebsbereite Steckdose angeschlossen.	Stellen Sie eine Verbindung zu einer faktio-nierenden Steckdose mit der geeigneten Netzspannung her.
	Netzkabel nicht fest in die Steckdose und die Gerätebuchse gesteckt oder defekt.	Prüfen Sie das Netzkabel, tauschen Sie es gegebenenfalls gegen ein geeignetes Kalt-gerätekabel aus und drücken Sie dessen Ste-cker fest in die Steckdose und auf der andere- ren Seite in die Netzbuchse des Gerätes.
	Gerätesicherung oder Gerät ist defekt.	Kontaktieren Sie ihren Fachhändler.
Kein Ton, obwohl Gerät eingeschelt und aktiv (LED „POWER" (2) leuchtet)	Das momentan am Vorverträker eingestellte Quellgerät gibt kein Signal aus.	Starten Sie die Wiedergabe der angeschlos- semen Signalquelle.
	Ausgang des Quellgerätes nicht oder falsch bzw. nicht mit dem gewünschten Eingangs-anschluss des Vorverträkers verbunden.	Korrigieren Sie den Anschluss der Signalquelle.
	Falscher Eingangskanal am Vorverträker gewählt.	Korrigieren Sie die Eingangswahl.
	Lautstärke am Vorverträker zu niedrig einge-stellt.	Erhöhen Sie vorsichtig die Lautstärke.
	Der Vorverträker ist stummgeschaltet (Mute-Funktion).	Deaktivieren Sie die Stummschaltung (Taste „MUTE" des Vorverträkers).
	Ausgang des Vorverträkers nicht bzw. falsch mit dem Eingangsanschluss des SP-331 ver-bunden.	Korrigieren Sie den Anschluss des Vorverträkers.
	Die Laustsprecherkabel sind nicht richtig mit den Anschlussklemen des SP-331 verbun-den oder defekt.	Prüfen und befestigen Sie die Laustsprecher-kabel an den Klemmen des Endverträkers (3) und an den Laustsprecheranschlüssen.
Ton-Wiedergabe eines Kanals Funktioniert nicht	Das Quellgerät gibt nur auf einem Kanal ein Signal aus.	Prüfen Sie das Quellgerät, z.B. an einem anderen Verträker.
	Eines der Signalkabel zwischen Quellgerät und Vorverträker ist nicht fest eingesteckt oder defekt.	Prüfen und befestigen Sie diese Kabel.
	Kanalbalance ist am Vorverträker verstellt.	Bringen Sie den Kanal-Lautstärke-Unterschied („BALANCE" oder „CHANNEL" ) des Vorverträkers in die gewünschte Einstellung.
	Eines der Laustsprecherkabel ist nicht richtig an den Endverträker angeschlossen oder defekt.	Prüfen und befestigen Sie die Laustsprecher-kabel an den Klemmen des Endverträkers und an den Anschlüssen der Laustsprecher.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Schlechte Tonqualität	Anschlüsse der Kabelverbindungen sind lose, die Anschlüsse verschmutzt oder ein Kabel defekt.	Prüfen Sie die Audio-Anschlüsse.
	Ein Plattenspieler wurde ohne zwischengeschalte Entzerrervorsute (Phonovorstufe) an einen der Hochpegeleistung des Vorveränderkers angeschlossen.	Schließen Sie eine Phonovorstufe zwischen Plattenspieler und Vorveränderker an.
	Ein Gerät mit Hochpegelausgang (z.B. CD-Player) wurde an den Endstufeneingang „INPUT" (4) angeschlossen.	Verwenden Sie Quellgeräte mit Hochpegel-ausgängen nur an den Eingängen des Vorveränderkers.
Tiefton- Brummenu horen	Siehe Abschnitt „Netzbrummern" im Kapitel „Weitere Tipps".	Siehe Abschnitt „Netzbrummern" im Kapitel „Weitere Tipps".

TECHNISCHE DATEN

Frequenzgang: 10 Hz - 20 kHz ±0,5 dB

Nennausgangsleistung pro Kanal an 8Ω: 150 W

Nennausgangsleistung pro Kanal an 4 300 W

Eingangsempfindlichkeit: 1,2 V

Klirrfaktor: < 0,1% (1 kHz, 1 W)

Signal-Rausch-Abstand: >90 dB

Eingangsimpedanz: 47 kΩ

Netzanschluss: 220V - 240V/50 Hz

Eingänge: 1x Cinch Main Input stereo

Ausgabe: 2 x 2 LS-Klemmen

für bis zu 4 Laufsprecher

MaBe: 430 × 160 × 450 ~mm

Gewicht: 6,5 kg

Farbe: silber / schwarz

Rohren: 2x6N16

LEXIKON/WISSSENSWERTES

Eingangsempfindlichkeit

Begriff for die kleiste Eingangsspannung, die bei maximaler Lautstärkeeinstellung des Verständerkers die maximale Ausgangsleistung bewirkt. Beispiele: 100 mV bis 500 mV (Millivolt) bei Hochpegeleingängen, 2 mV bis 5 mV am Phono-MM-Eingang oder 0,1 mV bis 0,5 mV am Phono-MC-Eingang.

Pegel

Eine Art der Darstellung jeder physikalischen Großbe und ein gebrächliches Maß für Signalspannungen und Lautstärke. Wird in Dezibel (dB) angegeben. Als Spannungen „auf Line-Pegel" werden Signalspannungen unterhalb 1V bezeichnet, die als Musik-Signale für Veränder-Eingänge geeignet sind. Eingänge des Veränderkers (in der Regel als Cinch-Buchse ausgeführrt), die für Signalene des CD-Players, Kassettenrecorders, DVD-Players usw. vorgesehen sind, werden auch als „Line-Level-Eingänge" oder „Hochpegel-Eingänge" bezeichnet.

RCA/Cinch

RCA ist die amerikanische Bezeichnung für die koaxialen Cinch-Steckverbindungen als Abkürzung für „Radio Corporation of America", den Name einer US-amerikanischen Firma. Sowohl Stecker als auch verwendete Kabel bestehen aus einem stabförmigen Innenleiter und einem zylinderhüllenförmigen Außenleiter. Damit{lösst sich ein Mono-Audiosignal oder ein Videosignal übertragen. Im Vergleich mit der XLR-Steckverbindung wird diese Verbindungsart auch „unsymmetrische Signalverbindung" ("unbalanced") genannt.
