FOIRE AUX QUESTIONS - SP-T800 VINCENT

Comment puis-je connecter le VINCENT SP-T800 à mon système audio ?

Pour connecter le VINCENT SP-T800 à votre système audio, utilisez des câbles RCA pour relier les sorties de votre préamplificateur aux entrées du SP-T800. Assurez-vous que l'appareil est éteint lors de la connexion.

Le VINCENT SP-T800 ne s'allume pas, que dois-je faire ?

Vérifiez d'abord que le câble d'alimentation est correctement branché et que la prise murale fonctionne. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en débranchant le câble d'alimentation pendant quelques minutes.

Comment régler le volume sur le VINCENT SP-T800 ?

Le VINCENT SP-T800 n'a pas de réglage de volume intégré. Vous devez ajuster le volume via votre préamplificateur ou votre source audio.

Quels types de haut-parleurs puis-je utiliser avec le VINCENT SP-T800 ?

Le VINCENT SP-T800 est compatible avec des haut-parleurs ayant une impédance de 4 à 8 ohms. Assurez-vous que la puissance de vos haut-parleurs ne dépasse pas la puissance nominale du SP-T800.

Y a-t-il des problèmes connus avec le VINCENT SP-T800 ?

Certains utilisateurs ont signalé des problèmes de surchauffe lors d'une utilisation prolongée à haut volume. Assurez-vous que l'appareil dispose d'une ventilation adéquate et évitez de l'utiliser à pleine puissance pendant de longues périodes.

Comment nettoyer le VINCENT SP-T800 ?

Pour nettoyer le VINCENT SP-T800, utilisez un chiffon doux et sec. Évitez d'utiliser des nettoyants liquides ou abrasifs qui pourraient endommager la surface de l'appareil.

Où puis-je trouver le manuel d'utilisation du VINCENT SP-T800 ?

Le manuel d'utilisation du VINCENT SP-T800 est disponible sur le site officiel de VINCENT dans la section support ou téléchargement.

MODE D'EMPLOI SP-T800 VINCENT

SP-T800

Nous vous remercions de la confiance que vous témoignez en achetant ce produit de haute qualité. Il répondra à vos attentes élevées en termes de qualité sonore et de fabrication.

Même si on peut comprendre que vous ayez envie d'utiliser immédiatement cet appareil, nous vous prions de lire soigneusement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l'appareil de manière optimale dans votre système, même si celui-ci a été installé par un revendeur.

Veuillez respecter les consignes de sécurité, même si certaines peuvent vous paraître évidentes.

Vous trouverez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés. Notre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.

Nous vous souhaitons beaucoup de plaisir avec notre/votre produit.

Votre équipe Vincent

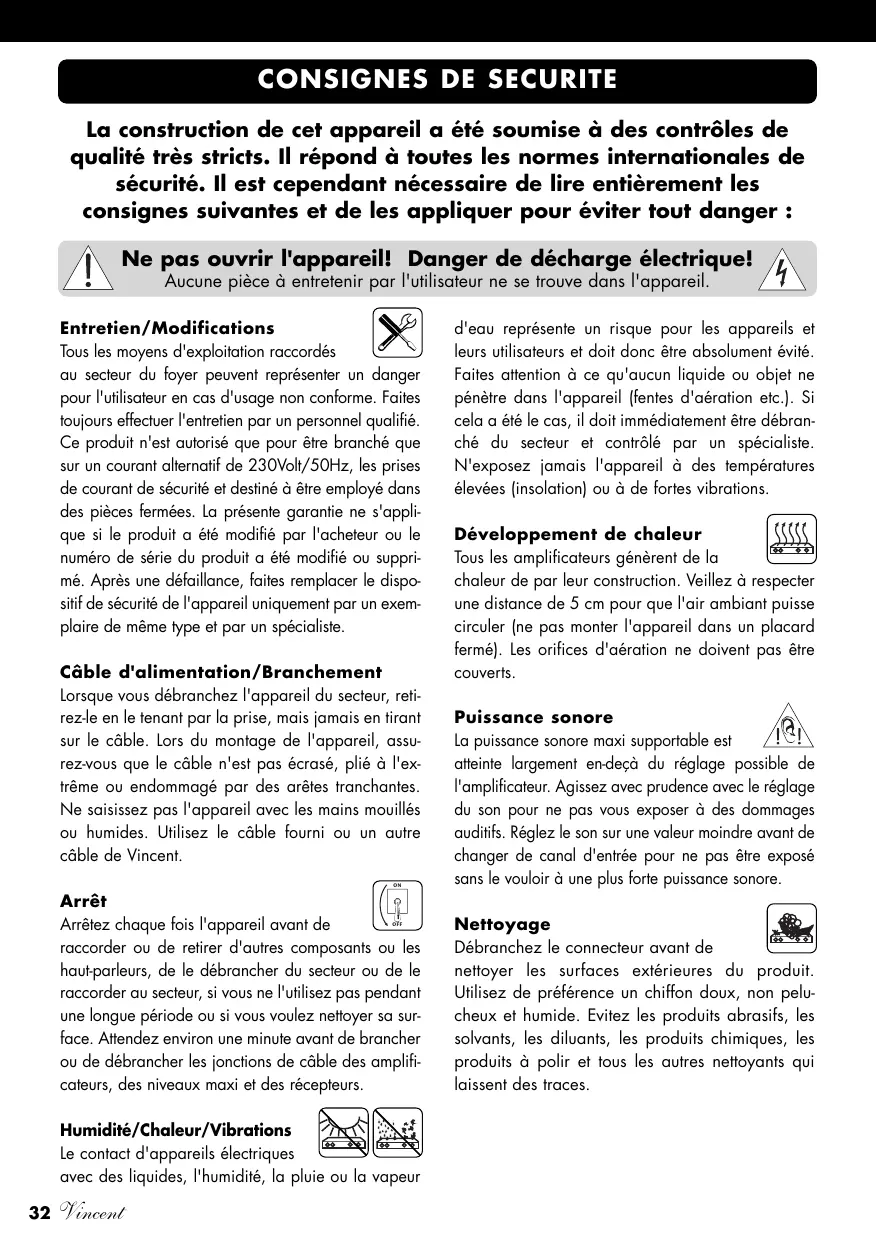

Consignes de sécurité 32 Autres consignes 33 Contenu de la livraison 34 Description de l'appareil 34 Installation 37 Utilisation de l'appareil 42 Conseils 43 Résolution de problèmes 43 Caractéristiques techniques 45 Glossaire 45

Ne pas ouvrir l'appareil! Danger de décharge électrique!

Aucune pièce à entretenir par l'utilisateur ne se trouve dans l'appareil.

Entretien/modifications

Tous les moyens d'exploitation raccordés

aux secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/50Hz, les prises de courant de sécurité et destiné à être employé dans des pièces fermées. La présente garantie ne s'applique si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou supprimé. Après une défaillance, faites remplacer le dispositif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.

Câble d'alimentation/branchement

Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le câble. Lors du montage de l'appareil, assurez-vous que le câble n'est pas écrasé, piégé à l'extrême ou endommagé par des arêtes tranchantes. Ne saisissez pas l'appareil avec les mains mouillées ou humides. Utilisez le câble fourni ou un autre câble de Vincent.

Arrêt

Arrêtez chaque fois l'appareil avant de

raccorder ou de retirer d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilisez pas pendant une longue période ou si vous voulez nettoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jonctions de câble des amplificateurs, des niveaux maxi et des récepteurs.

Humidité/chaleur/vibrations

Le contact d'appareils électriques

avec des liquides, l'humidité, la pluie ou la vapeur

d'eau représente un risque pour les appareils et leurs utilisateurs et doit donc être absolument évité. Faites attention à ce qu'aucun liquide ou objet ne pénétre dans l'appareil (fentes d'aération etc.). Si cela a été le cas, il doit immédiatement être débranché du secteur et contrôlé par un spécialiste. N'exposez jamais l'appareil à des températures élevées (insolation) ou à de fortes vibrations.

Développement de chaleur

Tous les amplificateurs génèrent de la

chaleur de par leur construction. Veillez à respecter une distance de 5 cm pour que l'air ambiant puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas être couverts.

Puissance sonore

La puissance sonore maximale supportable est

atteinte largement en-deça du réglage possible de l'amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le pouvoir à une plus forte puissance sonore.

Nettoyage

Débranche le connecteur avant de

nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Évitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.

Montage de l'appareil

Le site de montage de l'appareil a une

incidence sur le son. Posez l'appareil uniquement sur une surface appropriée et stable. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommandons de placer les appareils sur des racks Vincent et de ne pas les poser l'un sur l'autre.

Appareils électroniques usages

Cet appareil est soumis aux dispositions

fixées dans la directive européenne 2002/96/CE. L'identification est fournie sur l'appareil par le symbole représentant une poubelle rayée.

Pour le consommateur, cela signifie :

Tous les appareils électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets ménagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuerez à motiver les fabricants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien appareil, veillez-vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez acheté.

Sigle ce

L'appareil répond aux directives UE pour l'obtention du sigle CE et par conséquent aux exigences concernant les appareils et électroniques (directives CEM, directives de sécurité et directives des appareils à basse tension).

Explications/remarques

Le présent document a été rédigé par

Andreas Böer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Iffezheim qui ne doit être ni copié, ni distribué dans sa totalité ou en partie sans accord explicite et écrit.

Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent travaille en permanence à l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles.

Le contenu de ces instructions a uniquement un caractère d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprécisions pouvant y être contenues.

Conservation de l'emballage

Nous vous recommandons vivement de ne pas jeter l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un éventuel autre transport. Des dommages de transport se produisent fréquemment sur des appareils Hi-Fi lorsqu'ils sont emballés dans des emballages non adaptés. Comme l'emballage d'origine est parfaitement adapté à l'appareil, le risque de détérioration pendant le transport est fortement réduit.

Explication des symboles graphiques

L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.

Ce symbole a pour but d'attirer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.

Ce symbole caractérise des informations et des consignes utiles concernant la manipulation de l'appareil.

Veuillez contrôler le contenu de l'emballage. les accessoires suivants doivent être joints à l'appareil :

1 câble de distribution - 1 câble avec fiches Jack 3,5 mm - le présent manuel

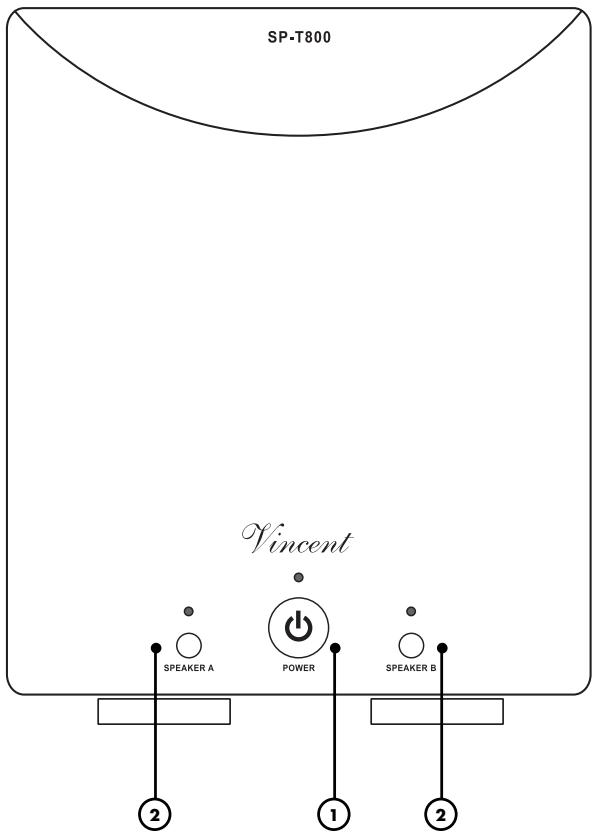

Description de l'appareil

Bien que Vincent fabrique aussi pour des installations audio multicanal et de home cinema des composants de qualité supérieure et à longue durée de vie, les développements de Vincent se sentent plus particulièrement engagés dans la stéreo traditionnelle. C'est particulièrement dans ce segment, quand on sépare les fonctions préamplification et amplification de puissance, que le progrès en matière de qualité de son est le plus évident. Nous pensons que la fabrication de préamplificateurs et d'amplificateurs à bas prix oblige à des compromisant ayant forcément une influence négative sur la qualité du son et qui neutralisent ainsi les bonnes intentions premières. C'est la raison pour laquelle, Vincent ne fabrique pas de préamplificateur et d'amplificateur stéreo de « bas de gamme ». Ce choix est également judicieux, parce qu'indépendamment de tout développement futur du marché audio et celle que soit l'installation audio à construire, il y a une catégorie d'appareils dont les composants continueront toujours à être utilisés : c'est l'amplificateur de puissance ! Car quelques

soient les supports de données ou formats de données de l'avenir, le son devra toujours trouver son chemin jusqu'au haut-parleur.

Par sa construction hybride de tubes et de transistors, le SP-T800 allie les avantages de l'amplification à tube et de l'amplification à transistors. Le résultat d'un important travail de développement et d'une sévere sélection des composants est un amplificateur de puissance, qui non seulement est peu concurrencé en ce qui concerne la qualité du son, mais qui ne perd jamais le contrôle de tous les haut-parleurs raccordés, dans les configurations les plus diverses. Une qualité de finition supérieure et un excellent rapport prix-performance vont de soi. On peut installer à ces côtés un préamplificateur stéréo (SA-T8) ou un préamplificateur décodeur multicanal (Série SAV-C). Avec les lecteurs CD, lecteurs DVD, tuners et meubles HiFi, haut-parleurs et câbles de haut-parleurs du programme Vincent, vous pouvez composer des systèmes parfaitement harmonieux en utilisant cet amplificateur de puissance stéréo.

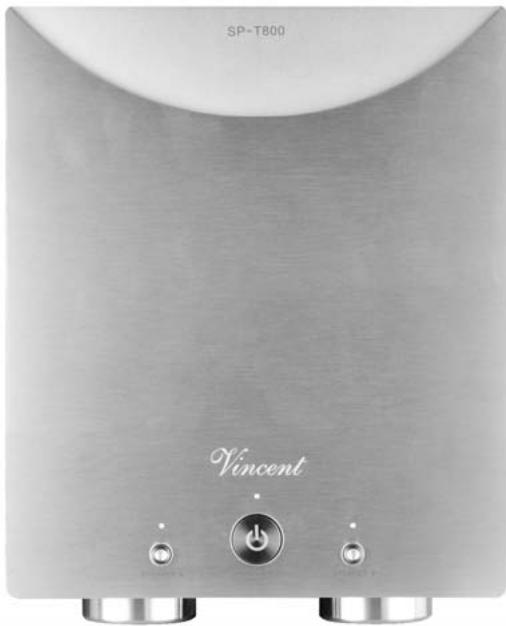

1. POWER: interrupteur secteur

Met l'appareil en MARCHE ou à l'ARRET, à l'ARRET. En position ARRET, l'appareil n'est pas coupé du secteur et réagit à la commande de commutation.

2. Speaker a/b : touches de commutation ou de coupure des deux haut-parleurs

Avec des haut-parleurs appropriés, on peut aussi utiliser simultanément un deuxième haut-parleur. Avec ces touches, on peut commuter ou couper séparément chacune des deux haut-parleurs (désignées par A et B). Chacune des LED située au-dessus de la touche indique la paire de haut-parleurs activée.

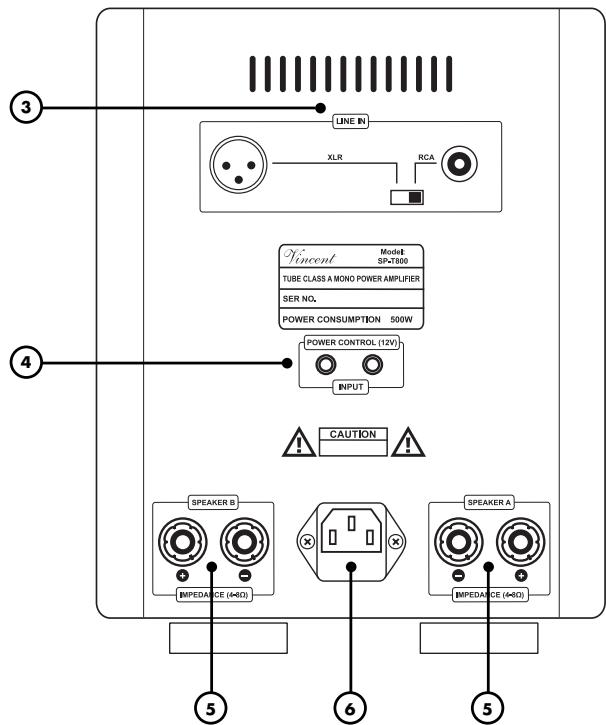

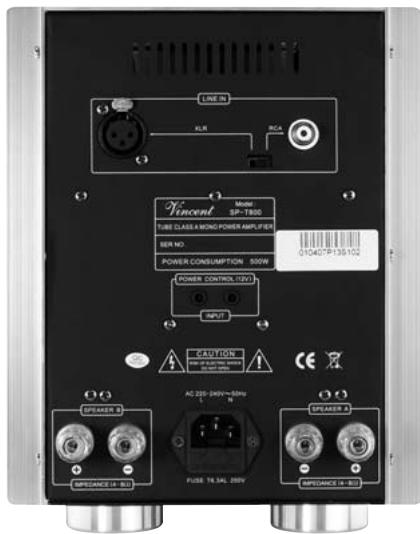

3. LINE IN: entrée du signal audio mono préamplifié

Une prise de cette entrée doit être reliée à la prise de sortie du préamplificateur du canal souhaité. Par exemple avec « PRE OUT R », si le SP-T800 doit être utilisé pour le haut-parleur du canal stéréo droit. À tout moment, on ne peut utiliser qu'une seule des deux prises de l'entrée, l'interrupteur « XLR/RCA » doit se couvrir dans la bonne position. Ne pas raccorder de source de haut niveau!

4. POWER Control (12V): commande de mise sous tension

Les signaux de la commande de commutation (POWER CONTROL) sont reçus et transmis via ces douilles Jack (3,5mm)

5. Speaker : bornes de raccordement des haut-parleurs

Douilles de sortie avec serrage à vis pour le raccordement d'un ou de deux haut-parleurs. On peut utiliser des câbles de haut-parleurs avec fiches banane de 4 mm. Respectez les instructions du chapitre « Installation » dans le cas où deux haut-parleurs doivent être raccordés.

6. Prise secteur avec portefusible

Raccordez ici le cordon secteur et branchez-le au secteur. Le petit boîtier en plastique en dessous de la prise secteur contient le fusible de l'appareil. Respectez les consignes de sécurité à ce sujet.

Installation

Réalisez les raccordements des câbles dans l'ordre suivant. Raccordez le cordon secteur en dernier, et reliez-le à une prise secteur.

Dépose du capot de protection

Avant la première installation, retirez les capuchons de protection des connecteurs à utiliser, situés

és sur la façade avant de l'appareil.

Prises RCA

Un contact entre la broche centrale de la fiche RCA avec la douille extérieure de contact de la fiche RCA peut, dans le pire des cas, provoquer une dépréciation des appareils, lorsque ceux-ci sont sous tension. C'est pourquoi il ne faut jamais changer les raccordements lorsque les appareils sont sous tension!

Prise de haut-parleur

Nous vous recommandons d'utiliser des câbles de haut-parleurs confectionnés, au lieu de connecter directement le conducteur intérieur (torse) du câble. Les fiches banane ou les cosses de câble offrent une plus grande sécurité contre les courts-circuits ou l'endommagement des haut-parleurs ou de l'amplificateur.

Assurez-vous que les fils des haut-parleurs dénudés ne puissent entrer en contact entre eux ou toucher le métal du dos de l'appareil!

Veillez au branchement correct des fils de haut-parleurs positif et négatif. Un branchement inversé se fait remarquer par une baisse de qualité du son.

Utilisez uniquement des haut-parleurs d'une impedance minimale de 4Ω

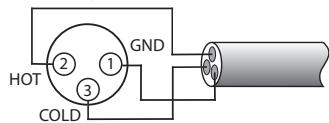

Prises XLR

Veuillez noter que l'affection européenne des signaux XLR est différente de l'affection américaine US. La constitution des câbles est dans tous les cas identique. Pour autant que les deux appareils reliés correspondent à la même norme, la liaison signal est correcte. Cela est always le cas, si

les deux appareils sont de fabrication Vincent. Si deux appareils de norme différente sont raccordés, le signal est alors inversé. Dans ce cas, l'effet du signal doit être modifiée à une extrémité de la liaison. Adressez-vous à votre revendeur qui vous conseillera utilement.

1. Système Européenne (Pin 2 = HOT, Pin 3 = COLD)

Cables et fiches de raccordements

Veillez à ce que les jonctions soient bien fixées. Les connexions insuffisantes peuvent causer des parasites, des défailles et des dysfonctionnements.

- Faux -

- Correctement -

Pour exploiter au moins le potentiel de qualité sonore des composants, on ne devrait utiliser que des câbles de liaison et de haut-parleurs de qualité supérieure, par exemple des câbles Vincent. Utilisez de préférence des câbles audio blindés. Notre revendeur se fera un plaisir de vous conseiller à ce sujet.

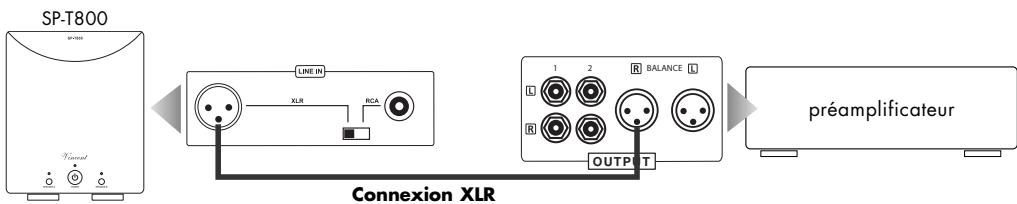

Raccordement du preamplificateur

Cet amplificateur de puissance est équipé d'une entrée audio mono (« LINE IN »), par laquelle l'appareil reçoit le signal préamplifié d'un canal audio (par exemple « PRE OUT R » ou « FRONT R »). Ceci est l'information audio, que le SP-T800 traite pour un ou deux haut-parleurs.

Consigne :

Ne pas raccorder à cette entrée, une source de signal standard de haut niveau (« LINE OUT ») car elle n'est prévue que pour des signaux préamplifiés (par exemple « PRE OUT »).

Cette entrée audio est équipée de deux prises, qui permettent de raccorder le préamplificateur au SP-T800, par une liaison de choix, une connexion RCA ou XLR. Si votre préamplificateur offre les deux possibilités, utilisez de préférence XLR. À tout moment, on ne peut utiliser qu'une seule des deux prises, le réglage de l'inverseur « XLR/RCA » définit quelle prise est actuellement utilisée comme entrée. Si le préamplificateur est raccordé avec un câble RCA, il faut sélectionner le réglage « RCA ». Si le préamplificateur est raccordé avec un câble XLR, il faut sélectionner le réglage « XLR ». La prise d'entrée audio choisie doit être raccordée à la prise de sortie (« PRE OUTPUT » ou « OUTPUT ») d'un préamplificateur. Si le SP-T800 doit être utilisé pour un canal d'un système stéréo, raccordez la prise d'entrée du SP-T800 à la prise de sortie du préamplificateur généralement désignée par « PRE OUT R » ou « PRE OUT L ».

Si le SP-T800 est utilisé dans un système multicanal, la douille de raccordement du canal souhaité de la zone de raccordement généralement désignée par « AUDIO OUTPUT » de l'étage d'entrée du décodeur doit être raccordée à l'entrée de cet amplificateur de puissance.

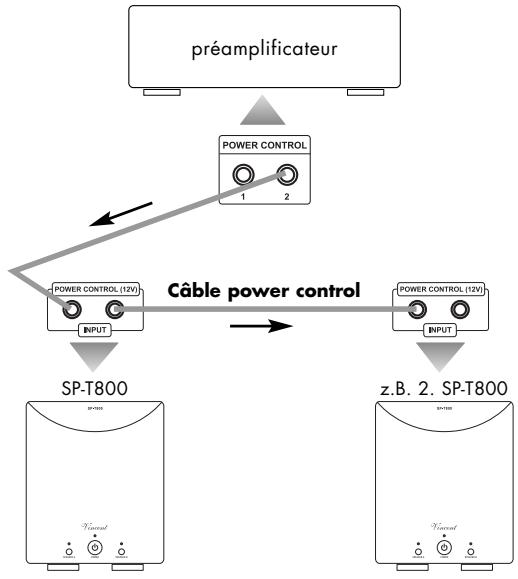

Liaisons câblées pour la commande de mise sous tension (POWER CONTROL)

De nombreux systèmes AV se composent de nombreux composants individuels. Pour éviter de les mettre en marche et de les arrêter l'un après l'autre à chaque utilisation, certains fabricants ont équipé les appareils avec un circuit appelé « Power Control », ou aussi « Trigger » ou encore « Commande de mise sous tension ». Ce type de télécommande Standby est avant tout utilisé pour les préamplificateurs et les amplificateurs. Pour pouvoir l'utiliser, des liaisons câblées doivent être réalisées directement ou indirectement entre le préamplificateur et tous les appareils qui supportent cette fonction. La fonction « Power Control » a pour effet de mettre en marche ou d’arrêter automatiquement tous les appareils, qui supportent cette fonction, en même temps que la mise en marche ou l’arrêt d’un des appareils raccordés au système (en général le préamplificateur). Veuillez noter que tous les appareils qui réagissent à la commande de mise sous tension, ne sont pas coupés du secteur, mais seulement maintenus en état de veille. On utilise pour cela des câbles à deux conducteurs, équipés de fiches banane 3,5 mm (mono). Pour chaque liaison entre deux appareils, il faut utiliser un de ces câbles. Si l’amplificateur de puissance SP-T800 doit être mis en marche ou arrêté automatiquement par le préamplificateur, les liaisons par câbles décrites ci-après doivent être correctement réalisées et le commutateur « POWER » (1) doit être placé en position Arrêt. Si le mode de fonctionnement décrit ci-dessus n’est pas souhaité, il suffit, la plupart du temps, de renoncer aux liaisons câblées décrites dans ce paragraphe. Le SP-T800 possède deux prises pour la commande de commutation. L’appareil émetteur (amplificateur de puissance/préamplificateur ou autre appareil qui transmet le signal de commutation) peut être relié à chacune de ces deux prises. Pour cela, une des sorties désignées par « POWER CONTROL » ou « TRIGGER » de l’appareil émetteur/transmetteur doit être reliée à l’une des deux prises de signal de commutation du SP-T800. Si le câble « POWER CONTROL » est relié à cet appareil, la deuxième prise Jack sert à la retransmission du signal de commutation (par exemple vers l’amplificateur de puissance d’un autre canal) ou elle reste libre. Cet amplificateur de puissance ne peut pas générer de lui-même le signal de commutation pour d’autres composants d’une installation stéréo ! Un appareil émetteur peut théoriquement transmettre des impulsions de commutation à un nombre infini d’appareils. Sur la plupart des appareils, on peut utiliser pour cela une des deux prises « POWER CONTROL » comme entrée du signal d’impulsion et l’autre comme sortie. Cette méthode, consistant à mettre en circuit les entrées et les sorties des appareils et de les enchaîner ainsi, est aussi appelée « daisy chaining ».

Consignes :

De nombreux appareils, qui peuvent être commandés par un signal de mise sous tension (sauf préamplificateur ou amplificateur), possèdent deux douilles de connexion, qui ne sont pas désignées comme entrée ou sortie. Dans ce cas, on peut librement choisir l'une des deux. Sur quelques appareils, qui peuvent émettre le signal de commutation (préamplificateur et amplificateur de puissance), il manque aussi ces inscriptions. Dans ce cas, on peut admettre qu'il s'agit de sorties du signal. Les connecteurs P POWER CONTROL des préamplificateurs ou des amplificateurs ne doivent jamais être reliés entre eux! Un seul préamplificateur ou un seul amplificateur peut être raccordé via une liaison POWER CONTROL directement ou indirectement à tous les autres appareils! Quand un câble P POWER CONTROL est raccordé à l'arrêt d'un amplificateur de puissance et que le signal de commutation de 12V est présent, l'amplificateur de puissance ne peut plus être mis à l'arrêt par la touche P POWER . Si la fonction commande de commutation n'est pas souhaitée, il vaut mieux enlever le câble du signal de commutation!

Raccordement du CORDON d'alimentation secteur

Assurez-vous que la tension d'alimentation électrique de votre habitation est conforme à celle exigée par l'appareil. La tension et la fréquence demandées sont à relever à l'arrière de l'appareil à côté de la prise secteur. Si l'alimentation secteur est conforme, enfoncez entièrement la fiche protégée du cordon d'alimentation fourni, dans la prise secteur à l'arrière de l'appareil. Reliez l'autre extrémité du cordon secteur à une prise secteur.

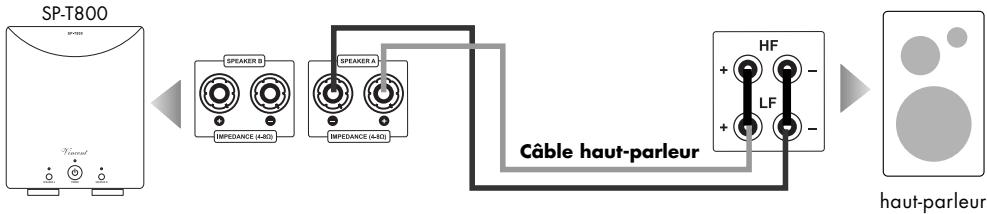

Branchement des haut-parleurs

On peut raccorder à l'amplificateur SP-T800 un haut-parleur (A) ou aussi deux haut-parleurs (A + B). Les deux sorties recoivent le même signal mono. Pour chaque haut-parleur, vous trouvez sur l'appareil deux bornes de serrage (positive + et négative -), auxquelles vous pouvez raccorder une extrémité d'un câble de haut-parleur. Les mêmes bornes ou des bornes similaires se trouvent sur le haut-parleur, avec également la désignation de polarité (+ ou -). Sur ces bornes seront raccordées les autres extrémités des câbles de haut-parleurs correspondants. Les bornes de serrage similaires doivent chaque fois être reliées entre elles par le câble de haut-parleur : la borne désignée « + » de l'amplificateur doit être reliée à la borne désignée « + » du haut-parleur. Si un deuxième haut-parleur doit être raccordé, il faudra relier de la même façon les bornes (« B ») avec l'haut-parleur supplémentaire.

Si chaque haut-parleur est relié tout à fait normalement à un câble à deux conducteurs, dans le cas de haut-parleurs avec double borne de raccordement (quatre bornes de serrage) il faudra mettre en place un pontage (généralement fourni avec les haut-parleurs, sous la forme de plaquettes métalliques ou de courts morceaux de câbles), entre les deux bornes de même polarité (par exemple les bornes désignées par « + »). La borne marquée de « + » et « A » de l'amplificateur doit être reliée à l'une des bornes marquées « + », borne pontée du haut-parleur. La borne marquée de « - » et « A » de l'amplificateur doit être reliée à l'une des bornes marquées « - », borne pontée du haut-parleur. De plus, les prises de haut-parleur « SPEAKER A » doivent être activées sur la façade avant de l'appareil avec « SPEAKER A » (2).

Si un deuxième haut-parleur doit être raccordé, raccordez de la même manière les bornes de serrage de la prise « B » au haut-parleur supplémentaire. En commutant la touche « SPEAKER B » (2) sur la façade avant de l'appareil, on active ce haut-parleur. Cependant, ici n'est autorisé que si les deux haut-parleurs ont une impédance nominale d'au moins 8Ω !

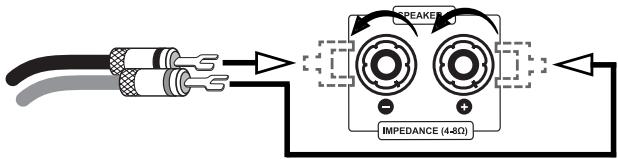

Branchement des haut-parleurs

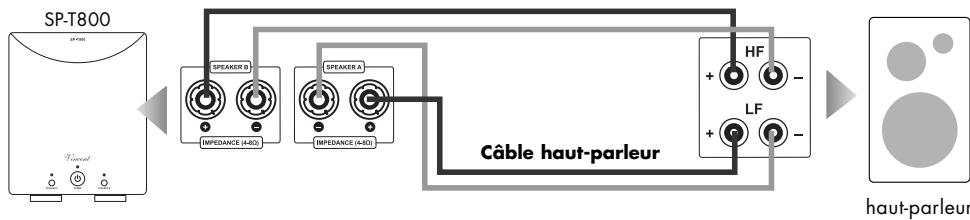

Si un haut-parleur doit être raccordé en « Bi-Wiring », on peut utiliser les deux paires de bornes de serrage du haut-parleur. À la différence d’un raccordement de haut-parleur à l’aide d’un câble de haut-parleur, en Bi-Wiring le haut-parleur en question est raccordé par deux câbles deux-conducteurs séparés ou un câble de haut-parleur quatre-conducteurs, à la paire de bornes de serrage de l’amplificateur de puissance. Ceci double l’investissement câble, mais pour de nombreuses combinaisons de haut-parleurs et d’amplificateurs ici améliore la qualité du son.

Avant de procéder à un cablage Bi-Wiring, les pontages métalliques utilisés en exploitation normale doivent être retirés du double bornier du haut-parleur. Seuls les haut-parleurs possédant ce terminal Bi-Wiring sont adaptés. Le filtrage de l'ensemble de la plage de fréquence se produit maintenant au niveau des filtres séparés des haut-parleurs. Pour chaque haut-parleur, un câble est relié au bornier du haut-parleur prévu pour les fréquences basses, l'autre prévu pour les fréquences élevées. Veillez à la bonne polarité. Notre revendeur se fera un plaisir de vous conseiller à ce sujet.

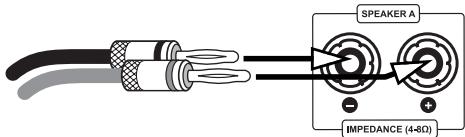

Si vous utilisez des câbles de haut-parleur prééquipés de fiches bananes de 4mm, il vous suffira seulement de relier les deux fiches de chaque câble de haut-parleur avec les bornes correspondantes. Les molettes de fixation doivent être serrées en les tournant dans le sens horaire.

Si on utilise des câbles avec cosses, il faudra desserrer la molette de fixation en la tournant dans le sens antihoraire, insérer la cosse sous la molette et serrer celle-ci en la tournant dans le sens horaire. Pour éviter tout dommage, assurez-vous que le branchement est bien serré et qu'aucune partie métallique dénudée de la cosse ne soit en contact avec la paroi arrêté ou une autre borne de raccordement.

Branchement des haut-parleurs

En l'absence de cosse, retirez l'isolant de chaque extrémité du câble sur une longueur d'un cm environ. Torsadez le câble dénudé, pour éviter les court-circuits, desserrez la molette de fixation en la tournant dans le sens antihoraire et insérez l'extrémité du câble dans le percage dégagé du bornier. Serrez maintenant le câble en faisant tourner la molette de serrage dans le sens horaire. Contrôlez le serrage correct du câble.

Consignes :

Tous les haut-parleurs utilisés doivent avoir une impédance nominale d'au moins 4Ω

Veuillez à la bonne polarité des raccordements des câbles de haut-parleurs. Le contact positif est généralement de couleur rouge et marqué du signe « + ». Le conducteur marqué du câble de haut-parleur doit être relié à la borne positive.

UTILISATION DE L'APPAREIL

Action	Touches(s)	Description
Mise en marche et arrêt	POWER (1)	La mise en marche et l'arrêt de l'appareil se fait en façade avant. En position d'arrêt, l'appareil n'est pas coupé du secteur et il réagit au signal de commutation à l'une des deux prises du « Power Control ». Avant demettre l'appareil en marche, il est prudent de réduire le réglage du volume du préamplificateur. Àprous la mise en marche, la LED située au-dessus du com-mutateur secteur clignote pendant environ 20 secondes, temps nécessaire à la montée en température des tubes de l'amplificateur.
Mise en marche ou arrêt individuel des haut-par-leurs A et B	SPEAKER A SPEAKER B (2)	Pour la reproduction de la musique par le SP-T800, il faut au minimum rac-corder un haut-parleur (pratiquement aux bornes « A »). Les bornes utilisées doivent être activées en utilisant les touches « SPEAKER » (la LED s'allume). L'activation de la deuxième prise n'est nécessaire, que si deux haut-parleurs ou un haut-parleur en Bi-wiring sont raccordés.

Temps de rodage / échauffement

Vos appareils audio demandent un certain temps pour atteindre leurs performances maximales. Ce laps de temps est très différent pour les différents composants de votre système. Vous obtiendrez un son de toute valeur qualité et plus homogène en laissant l'appareil sous tension.

Profitez de l'expérience de votre revendeur!

Ronflement du secteur

Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un ronflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel appareil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut causer ce problème.

L'expérience montre que ce phénomène est soit du à la connexion d'antenne du tuner ou du téléviseur, soit en relation avec des ordinateurs personnels, haut-parleurs électrostatiques, subwoofers, platines tourne-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.

Une autre cause possible du renflement est une interférence électromagnétique entre l'alimentation d'autres appareils (p. ex. amplificateur, récepteur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.

Sur presque tous les appareils électriques, le potentiel de masse de tous les signaux est amené sur un point central. Ils trouvent exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possède toujours une liaison inamovible avec le boîtier à un point stratégique favorable et les deux points sont également le plus souvent aussi raccordés précisément au point de masse central. C'est ainsi qu'on obtient aussi un effet de blindage du boîtier. Certains appareils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrière de l'appareil. Quand celui-ci est mis en marche (s'il se trouve en position « ON »), le conducteur de protection et le boîtier sont tous deux déconnectés du point de masse, l'effet de protection du conducteur de protection est conservée.

Si vous ne parvenez pas à éliminer vous-même ce renflement, votre revendeur vous y aidera.

RESOLUTION DE PROBLEMES

Symptom	Cause possible du début	Remède
Pas de fonctionnement après mise en marche du commutateur secteur	Le cordon secteur n'est pas relié à une prise opérationnelle. Le cordon secteur est défectueux ou il n'est pas entièrement enforcé dans la prise secteur ou celle de l'appareil. Fusible de l'appareil ou appareil défectueux.	Réalisez une liaison à une prise opérationnelle avec la tension appropriée. Vérifiez le cordon secteur, replaceze-le éventuelles et enforcez sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil. Preneze contact avec votre répondeur.

Resolution de problemes

Symptom	Cause possible du début	Remède
Pas de son, bien que l'appareil soit sous tension et activé	L'appareil source sélectionné actuellément au préamplificateur n'émet pas de signal.	Lancez la lecture de la source de signal racordée.
	La sortie de l'appareil source n'est pas ou est mal raccordée ou pas raccordée à laonne borne d'entrée du préamplificateur.	Corrigez la liaison de la source de signal.
	Le mauvais canal d'entrée a été sélectionné au préamplificateur.	Corrigez la sélection d'entrée au préamplificateur.
	Le volume (VOLUME) est régèle trop bas au préamplificateur.	Augmentez prudemment le volume au préamplificateur.
	Le préamplificateur a été mis en sourdine (fonction Mute).	Désactiver la mise en sourdine (touche « MUTE » du préamplificateur).
	La sortie du préamplificateur n'est pas ou est mal raccordée à la prise d'entrée du SP-T800.	Corrigez la connexion du préamplificateur.
	L'inverseur d'entrée « XLR/RCA » de la zone de raccordement « LINE IN » est mal régèle.	Réglez la connexion d'entrée correcte avec cet inverseur.
	Les prises de haut-parleurs utilisés (A et/ou B) n'ont pas été activées.	Mettez à marche les prises de haut-parleurs nécessaires (2).
	Les cables de haut-parleurs ne sont pas correctement raccordés aux bornes de raccordement (5) ou sont défectueux.	Vérifiez et serrez les cables de haut-parleurs aux bornes de l'amplificateur (5) et aux bor-nes des haut-parleurs.
L'appareil ne peut pas être mis à l'arrêt	Un appareil raccordé à une entrée du « POWER CONTROL » émet le signal de commutation (12V).	Mettez à l'arrêt l'appareil, qui est responsable de la mise en marche/arrêt du système (géneralement le préamplificateur ou l'amplificateur). Si la fonction de commande de commutation n'est pas souhaiée, enlevez tous les cables reliés aux prises du « POWER CONTROL » (4).
Mauvaise qualité du son	Les connexions des liaisons par cable sont desserrées, les connexions encrassées ou un cable est défectueux.	Vérifiez les connexions audio et les cables.
	Une platine tourne disque a été raccordée sans l'intémédiaire d'un préamplificateur phono à l'une des entrées de haut niveau du préamplificateur.	Raccordez un préamplificateur phono entre la platine tourne disque et le préamplificateur.
	Un appareil avec sortie de haut niveau (par exemple un lecteur de CD) a été raccordé à l'entrée « LINE IN » (3) d'amplificateur.	N'utilisez des appareils source avec sorties de haut niveau qu'aux entrées du préamplificateur.
	Un haut-parleur a été raccordé en Bi-wiring et tous les deux prises pour haut-parleurs (SPEA-KER A et B) n'ont pas été activées en façade avant de l'appareil.	Mettez en marche les deux sorties de haut-parleurs (2).
Bourdonnement audible des basses	Voir paraphrase « Ronflement du secteur » au chapitre « Conseils ».	Voir paraphrase « Ronflement du secteur » au chapitre « Conseils ».

Plage de transmission :	20 Hz - 20 kHz ±0,5 dB
Puisance de sortie nominale à 8Ω Classe A :	20 W
Puisance de sortie nominale à 8Ω :	200 W
Puisance de sortie nominale à 4Ω :	320 W
Sensibilité d'entrée :	1,1 V
Facteur de distorsion :	< 0,1% (1 kHz, 1 W)
Rapport signal/bruit :	>90 dB
Impédance d'entrée :	47 kΩ
Alimentation :	230 V/50 Hz
Entrées :	1x RCA Main Input mono, 1x XLR Main Input mono, 1x Power Control (prise Jack 3,5mm)
Sorties :	Bornes de haut-parleurs pour 2 haut-parleurs, 1x Power Control (prise Jack 3,5mm)
Dimensions (L x H x P) :	210 x 265 x 400 mm
Poids :	18 kg
Variante de couleur :	noir / argent
Tubes :	1x 12AU7, 1x 6922, 2x 6N6

Niveau (db)

Une manière de représenter toute grandeur physique ; mesure usuelle des tensions de signal et du volume. Est indiqué en décibels (dB). On désigne par tensions « au niveau Line » les tensions de signal inférieures à 1 Volt (RMS) qui conviennent comme signaux audio pour les entrées des amplificateurs. Les entrées de l'amplificateur (se présentant en général sous la forme de prises RCA) qui sont prévues pour les signaux du lecteur de CD, du lecteur de DVD etc. sont aussi désignées par « entrées de niveau Line » ou « entrées à haut niveau ».

Désignation française d'une connexion coaxiale, initialement abréviation de « Radio Corporation of America », le nom d'une entreprise américaine. Fiches et câbles sont constitués d'un conducteur central et d'un conducteur extérieur concentrique. Permet la transmission d'un signal audio mono ou d'un signal vidéo. Par rapport au XLR, ce type de connexion est aussi appelé « liaison de signal asymétrique » (« unbalanced »).

Sensibilité d'entrée

Terme désignant la plus faible tension d'entrée qui, à réglage maxi du volume de l'amplificateur, produit la puissance de sortie maxi. Exemples: 100mV à 500mV (millivolts) pour entrées de haut niveau, 2mV à 5mV à l'entrée phono MM ou 0,1 mV à 0,5 mV à l'entrée phono MC.

Egalement appelé : « Liaison symétrique » ou « balanced ». Une fiche de connexion pour appareils audio. Elle est ronde, d'un diamètre d'environ 1,5 cm et possède trois broches de contact. XLR est une connexion alternative à RCA pour signaux BF dans le domaine professionnel audio. Son avantage consiste dans la possibilité de transmission supplémentaire du même signal, cependant modifié (c'est la raison des trois broches), de façon qu'après traitement correspondant du signal dans l'appareil récepteur, les perturbations électromagnétiques induites sur le parcours des câbles puissent être éliminées. Le niveau de transmission est en outre plus élevé, les signaux audio transmis sont ainsi moins sensibles aux parasites.

Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numéro de série se trouve au dos de l'appareil.
