BEDIENUNGSANLEITUNG SP-T800 VINCENT

Hybrid-Mono-Endveränder mit Class-A-Schaltung
Monaural Class A Hybrid Power Amplifier
Amplificateur mono hybride
Classe A

Sehr geehrter Kunde,

wir danken Ohnen für das Vertrauen, welche Sie uns durch die Entscheidung für diesen hochwertige Audio-Produkt, das Ihr hem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen. Auch wenn Sie verständlicherweise sofort beginnen sollen, das Gerät zu verwenden,lesen Sieitte vor dem Aufstellen und Anschlieben these Handbuch sorgfältig durch. Es wird Ohnen bei der Bedienung und der optimalen Nutzung des Gerätes in Ihr System halten, selbst wenn diese durch ihren Fachhändler installiert wurde.

Bitte beachten Sie vor allem die Sicherheitseinweise, auch wenn einige davon offensichtlich erschieren * 們 ogen. Um Ihnen verwendete Fachbegriffe zu erlautern, ist ein kleines Lexikon im Anhang enthalten. Bei eventuellen Fragen steht Ihnen Ihr Fachhändler gern zur Verfugung, er ist auch Ihr Ansprechpartner im Fall der Garantie-Inanspruchnahme oder fur Reparaturen nach dem Gewährleistungszeitaum. Er ist in jedem Fall interessiert daran, dass Sie ihm ihre Erfahrungen mit Vincent-Produkten mitteilen.

Viel Freude mit unseren / Ihr demokt wünscht Ihnen

Ihr Vincent-Team

Dear Customer,

Sicherheitshinweise 4
Weitere Hinweise 5
Lieferumfang 6
Beschreibung des Gerätes 6
Installation 9
Bedienung des Gerätes 14
Weitere Tipps 15
Fehlertabelle 15
Technische Daten 17
Lexikon/Wissenswertes 17

deutsch

Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt. Es entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollenen folgende Hinweise vollständig gelesen und beachtet werden, um eine Gefährung zu vermeiden:

Das Gerät nicht öffnen! Gefahr des elektrischen Schocks!

Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.

Wartung/Veränderungen

Alle Betriebsmittel, die an die Netzspannung

des Haushalts angeschlossen sind, können dem Benutzer bei unsachgemäßer Behandlung gefährlich werden. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Das Produkt ist nur für den Anschluss an 230Volt/50Hz Wechselspannung, für Schutzkontaktsteckdosen und die Verwendung in geschlossenen Räumen zugelassen. Durch Veränderungen im Gerät oder an der Seriennummer erlischt der Garantieanspruch. Lassen Sie die Gerätesicherung nach einem Fehlerfall nur von Fachpersonal durch ein Exemplar gleichen Typs ersetzen.

Netzkabel/Anschluss

Ziehen Sie stets den Netzstecker und nie am Netzkabel, wenn Sie die Verbindung zum Stromnetz trennen wollen. Stellen Sie safer, dass beim Aufstellen des Gerätes das Netzkabel nicht gequetscht, extrem gebogen oder durch scharfe Kanten beschädigt wird. Fassen Sie das Netzkabel nicht mit nassen oder feuchten Händen an. Verwenden Sie das im Lieferumfang enthaltene oder andere Netzkabel von Vincent.

Ausschalten

Schalten Sie das Gerät jeder Mal aus,

bevor Sie andere Komponenten bzw. Laufsprecher anschlieben oder entfernen, es vom Stromnetz trennen bzw. daran anschlieben, es langere Zeit nicht benutzten oder dessen Oberfläche reinigen wollen. Warten Sie danach bei Vollverstärkern, Endstufen und Receivern ca. eine Minute, bevor Sie Kabelverbindungen trennen bzw. herstellen.

Der Kontakt elektrisch betriebener

Geräte mit Flüssigkeiten, Feuchtigkeit, Regen oder Wasserdampf ist für diese Geräte und deren Benutzer gefährlich und unbedingt zu vermeiden. Achten Sie daraufuf, dass weder Flüssigkeiten noch Objekte in das Gerät gelangen (Lüftungsschlitze etc.). Es muss sehr vom Stromnetz getrennt und vom Fachmann untersucht werden, falls dies geschehen ist. Setzen Sie das Gerät nie hohen Temperatoren (Sonneneinstrahlung) oder starken Vibrationen aus.

Wärmeentwicklung

Achten Sie darauf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Umgebungsluft zirkulieren kann (keine Aufstellung in geschlossenen Schranken). Lüftungsöffnungen dürfen nicht verdeckt werden.

Lautstärke

Die maximal erträge lautstärke wird stets

weit unterhalb der maximal möglichen Einstellung am Verträger erreicht. Gehen Sie deshalb vorsichtig mit der Lautstarkeeinstellung um, damit Hörschäden vermieden werden. Damit Sie sich nicht unbeabsichtigt hoher Lautstarke aussetzen, stellen Sie vor dem Wechsel des Eingangskanals stets einen niedrigen Wert ein.

Reinigen

Ziehen Sie vor dem Reinigen der Außenflächen des Produkds den Netzstecker. Verwenden Sie möglichst ein weiches, flusenfreies, angefeuchtes Tuch. Verzichten Sie auf Scheuermittel, Lösungsmittel, Verdünner, entzündliche Chemikalien, Politumen und andere Reinigungssprodukte, die Spuren hinterlassen.

WEITERE HINWEISE

Aufstellen des Gerätes

Die Art der Aufstellung der Anlage hat

klangliche Auswirkungen. Stellen Sie diese deshalb nur auf eine davon geeignete, stabile Unterlage. Um das Klangpotential Ihres Systems optimal auszunutzen, empfehlen wir, die Geräte auf Vincent Racks zuplatzieren und nicht aufeinander zu stellen.

Elektronik Altgeräte

Dieses Gerät unterliegt den in der

europeanen Richtlinie 2002/96/EC festgelegten Bestimmungen, deren gesetzliche Umsetzung in Deutschland durch das Elektro- und Elektronikgeräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestruchenen Abfall-eimers auf dem Gerät gekennzeichnet.

Für Sie als Endverbraucher bedeutet das:

Alle nicht mehr verwendeten Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über darauf staatlich vorgesehene Stellen entsorgt werden. Damit vermeiden Sie Umweltschäden und halten mit, die Hersteller zur Produktion von langbeigen oder wieder verwendbaren Produkten zu motivieren. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben.

CE-Zeichen

Dieses Gerät erfüllt die gültigen EU-Richtlinien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den Richtlinien für Niederspannungsgeräte).

Erklärungen/Hinweise

Dieses Dokument wurde verfasst von

Andreas Boer. Es ist ein Produkt der Sintron Vertriebs GmbH, 76473 Iffezheim undarf ohne ausdrückliche und schriftliche Genehmigung weder komplett noch auszugsweise kopiert oder verteil werden.

Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH, 76473 Ilfezheim.

Vincent arbeitet ständig an der Verbesserung und Weiterentwicklung seiner Produkte. Deshalb bleiben Änderungen an Design und technischer Konstruktion des Ge-rates, sofern sie dem Fortschritt dienen, vorbehalten.

Der Inhalt dieser Anleitung hat lediglich Informationscharakter. Er kann jederzeit ohne vorherige Ankündigung geändert werden und stellt keine Verpflichtung seitens des Markeninhabers dar. Diese übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenauigkeiten, die möglicherweise in dieser Bedienungsanleitung enthalten sind.

Aufbewahren der Verpackung

Wir empfehlen Ohnen ausrücklich, nach Mogglichkeit die Originalverpackung fur spätere Transportzweck aufzubewahren. Transportschäden treten bei ungeignet verpackten HiFi-Geräten früig auf. Dadurch, dass die Originalverpackung exakt zum Gerät passst, wird das Risiko einer Beschädigung während eines notwendigen Transportes gemindert.

Erläuterung der grafischen Symbole

Der Blitz weist Sie daraufhin, dass im Gerät gefährliche Spannungenvorhanden sind, die einen Stromschlag verursachen konnen.

Das Ausrufezeichen macht Sie auf besonderss wichtige Hinweise bezüglich Bedienung und Wartung aufmerksam.

Der Zeigefinger kennzeichnet nützliche Informationen und Hinweise für den Umgang mit dem Gerät.

LIEFERUMFANG

Bitte prufen Sie den Inhalt der Verpackung, diese sollentzlich zum Gerät folgenden Zubehör enthalten:

1Netzkabel
- 1 Kabel für die Einschaltsteuerung (POWER CONTROL)
-这意味着Handbuch

BESCHREIBUNG DES GERÄTES

Obwohl Vincent auch für Mehrkanaltonanlagen und Heimkinos langbeige und überlegene Komponenten herstellt, fühlen sich die Vincent-Entwickler besonders der Stereo-Tradition verpflichtet. Besonders in thisem Segment ist der klangliche Fortschritt bei Auftrennung in Vor- und Endversteller deutlich. Wir sind der Meinung, dass eine Verwendung von allzu preisorientiert aufgebauten Vor- und Endverstellerern diese Bemühungen durch kompromissbedingt geringere Klangqualität genau wieder zunichte macht. Aus thisem Grund stellt Vincent bei Stereovor- und Stereoendverstellerkern keine „Einsteigermodelle" her. Das ist auch deswegen sinnvoll, weil unabhängig jeglicher Entwicklung auf dem Audio-Markt und unabhängig davon, welche Art Audio-Anlage aufgebaut werden soll, es eine Gerätekategorie gibt, deren Komponenten in jeder zukünftig zusammengestellen Anlage weiterverwendet werden konnen: die Endversteller! Denn egal, welches die Datenträger oder Datenformate der Zukunft sind, der Ton muss stets den Weg zum Laufsprecher finden.

Der SP-T800 vereint durch seinen Hybridaufbau aus Röhren und Transistoren die Vorzüge von Transistorverstärkung und Röhrenverstärkung. Ergebnis von aufwändiger Entwicklungserbeit und strenger Bauteileauswahl ist ein Endversteller, welcher nicht nur klanglich weniger Konkurrenz hat, sondern auch in den unterscheidlichen Anschluss-Situationen im Verbund mit allen Lautsprechem nie die Kontrolle verliert. Höchste Verarbeitungsqualität und ein hervorragendes Preis-Leistungs-Verhältnis sind selbstverständlich.

An seine Seite lassst sich ein Stereo-Vorverträger (SA-T8) oder eine Mehrkanal-Dekodervorstufe (SAV-C-Reihe) stellen. Zusammen mit CD-Player, DVD-Playern, Tunern sowie den HiFi-Möbeln, Laufsprechern und Laufsprecherkabeln des Vincent-Sortiments konnen unter Verwendung dieser Sesto-Endverträgers die entsprechlichsten, perfect harmonierenden Systeme aufgebaut werden.

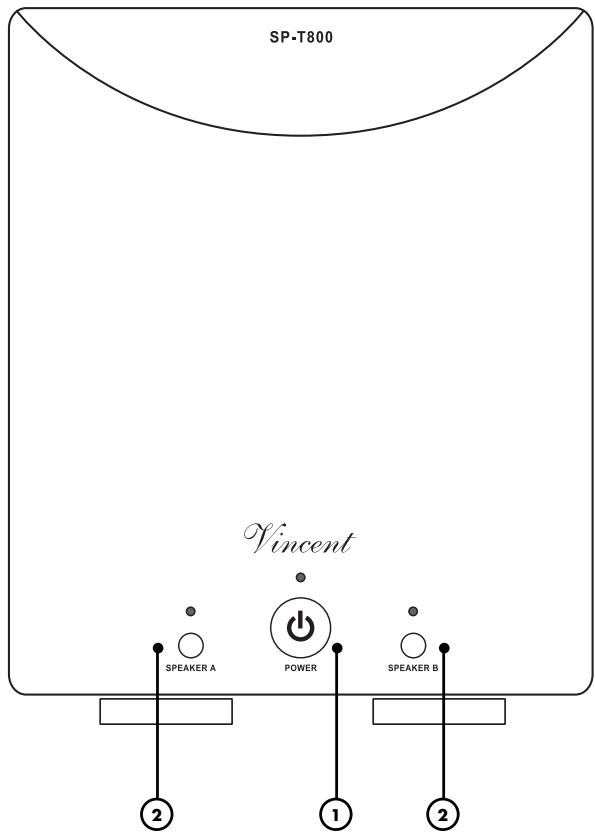

VORDERANSICHT

1. POWER: Netzschalter

Schaltet das Gerät ein und aus. Im ausgeschalten Zustand ist das Gerät nicht vom Netz getrennt und reagiert auf die Einschaltsteuerung.

2. SPEAKER A/B: Tasten zum Aktivieren und Abschalten der beiden Laufsprecher

Wenn geeignete Laufsprecher verwendet werden, kann auch ein zweiter Laufsprecher gleichzeitig betrieben werden. Mit diesen Tasten{lätst sich jeder der beiden Laufsprecher (A und B genannt) einzeln ein- und ausschalten. Die jeweils über der Taste angeordnete LED zeigt, welcher Laufsprecher aktiv ist.

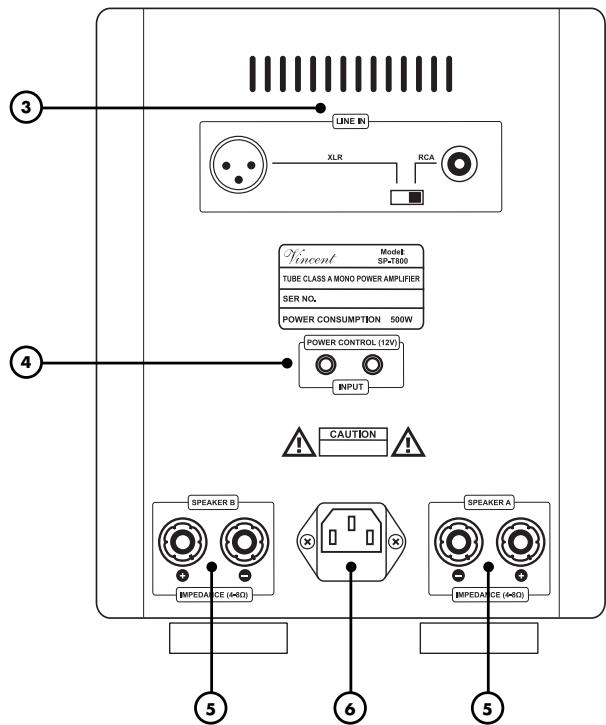

RÜCKANSICHT

3. LINE IN: Eingang für vorverständiges Mono-Audiosignal

Ein Anschluss these Eingangs wird mit dem Ausgangsanschluss des Vorverstärkers für den gewünschten Kanal verbunden. Zum Beispiel mit „PRE OUT R", wenn der SP-T800 für den Laufsprecher des rechten Stereo-Kanals verwendet werden soll. Es kann immer nur einer der beiden Anschluse des Eingangs verwendet werden, der Umschalter „XLR/RCA" muss sich in der wichtigen Position befinden. Keine Hochpegelquelle anschließen!

4. POWER CONTROL (12V): Einsatzsteuerung

Über diese Klinkenbuchsen (3,5mm) werden die Signale zur Einschaltsteuerung (POWER CONTROL) empfangen und weitergesendet.

5. SPEAKER: Lautsprecheranschlussklemen

Ausgangsbuchsen mit Schraubklemmen zum Anschluss von einem oder zwei Lautsprachern. Es konnen Lautspracherkabel mit 4mm Bananensteckern verwendet werden. Beachten Sie die Hinweise im Kapitel „Installation" für den Fall, dass zwei Lautspricher angeschlossen werden sollen.

6. Netzbuchse mit Sicherungshalter

Bringen Sie hier das Netzkabel an und verbinden Sie es mit der Stromversorgung. Das keine Kunststoff-Gehäuse an der Unterseite der Netzbuchse beinhaltet die Gerätesicherung. Beachten Sie da zu die Sicherheitshinweise.

INSTALLATION

Stellen Sie die Kabelverbindung in der nachfolgenden genannten Reihenfolge her. Bringen Sie erst zuletzt das Netzkabel an und verbinden es mit der Steckdose.

ZUR BESONDEREN BEAuchtUNG

Entfernen der Schutzkappen

Vor der ersten Installation müssen von allen verwendeten Anschlüssen an der Geräterückseite die

Kunststoff-Schutzkapentfernt werden.

Cinch-Anschlüsse

Das Berühren des mittleren Kontaktstiftes des Cinch-Steckers mit dem äußerten Kontakt der Cinch-Buchse kann bei eingeschalteten Geräten im schlimmsten Fall zur Beschädigung der Geräte führen. Nehmen Sie deshalb niemals Änderungen an den Kabelverbindungen vor, während die Geräte eingeschaltet sind!

Laufsprecheranschluss

Es ist empfehlenswert, konfektionierte Lautsprechekabel zu verwenden, anstatt die Innenleiter (Litze) der Kabel direkt anzuklemen. Bananenstecker oder Kabelschuhe bieten höhere Sicherheit gegen Kurzschlüsse und Beschädigung der Lautsprecher oder des Verständerkers.

Sorgen Sie damit, dass blanke Laufsprecherdrechte sich niemals gegenseitig oder das Metall der Gehäuserückwand berühren können!

Achten Sie auf korrekten Anschluss der positiven und negativen Laufsprecherdrechte. Vertauschter Anschluss macht sich durch verringerte Klangqualität bemerkbar.

Verwenden Sie nur Laufsprecher mit einer Nennimpedanz von mindestens 4

XLR-Anschlüsse

Beachten Sie, dass europäische und US-amerikanische XLR-Signalbelegung unterschied sind. Dieses Vincent Gerät verwendet das europäische System nach dem Standard AES14-1992 der „Audio Engineering Society". Der Aufbau des

Kabels ist in jedem Fall gleich. Solange beiden verbundenen Geräte derselben Norm entsprechen, ist die Signalverbindung richtig. Dies ist immer der Fall, wenn beide von Vincent hergestellt wurden. Werden zwei Geräte entsprechlicher Norm verbunden, wird dadurch das Signal invertiert. In dieser Fall muss die Signalbelegung an einer Seite der Verbindung geändert werden. Ihr Fachhändler wird Sie damit unterstützen.

Kabel und Steckverbindungen

Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Unzureichende Anschlüsse konnen Störgeräische, Ausfälle und Fehlfunktionen verursachen.

-Falsch-

-Richtig -

Um das Klangpotential der Komponenten voll auszuschöpfen, sollenn nur hochwertige Laufsprecher- und Verbindungskabel, beispiesweise Vincent Kabel, verwendet werden. Bevorzugten Sie geschirmte Audio-Kabel. Ihr Fachhändler wird Sie gern这点bezüglich beraten.

ANSCHLUSS DES VORVERSTÄRKERS

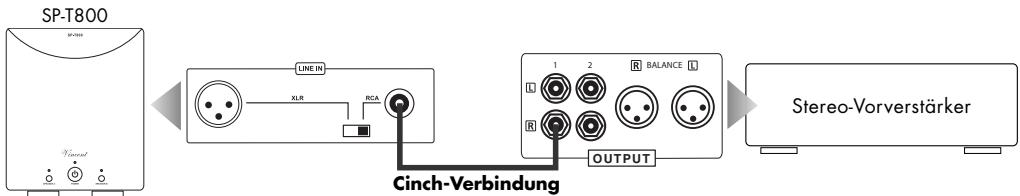

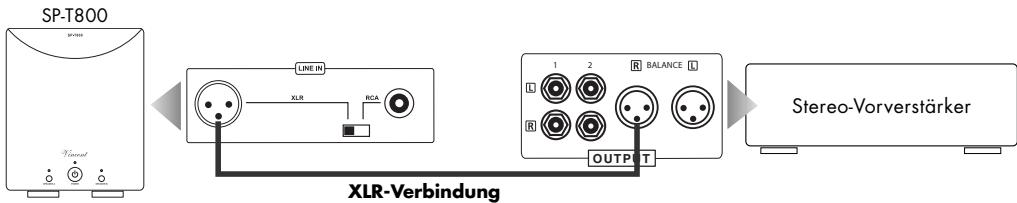

Dieser Endversteller ist mit einem Mono-Audioeingang (LINE IN") versehen, an welchem das Gerät das vorverträkte Signal eines Audio-Kanals (zum Beispiel „PRE OUT R" oder „FRONT R") erwartet. Dies ist die Audio-Information, welche der SP-T800 für einen oder zwei Lautsprecher aufbereitet.

Hinweis:

An diesen Eingang darf keine Quelle mit Standard-Hochpegelsignal (LINE OUT") angeschlossen werden. Er ist nur für vorverstärkte Signale (z.B. PRE OUT") vorgesehen.

Dieser Audio-Eingang ist mit zwei Anschlüssen ausgestattet, wodurch der Vorversteller wahlweise mittels Cinch- oder XLR-Verbindung an den SP-T800 angeschlossen werden kann. Wenn Ihr Vorversteller beide Mänglichkeiten bietet, bevorzugen Sie XLR. Es kann zu jeder Zeit nur einer der beiden Anschlüsse verwendert werden, die Einstellung am Umschalter „XLR/RCA" bestimmt, welcher Anschluss momentan als Eingang verwendet wird. Ist der Vorversteller mit einem Cinchkabel angeschlossen, so ist die Einstellung „RCA" zu wahren. Ist der Vorversteller mit einem XLR-Kabel angeschlossen, so ist die Einstellung „XLR" zu wahren. Der gewählte Audio-Eingangsanschluss wird mit dem Ausgangsanschluss „PRE OUTPUT" oder „OUTPUT") eines Vorverstärkers verbunden. Falls der SP-T800 für einen Kanal eines Stereo-Systems zuständig sein soll, verbinden Sie den Eingangsanschluss des SP-T800 mit dem meist mit „PRE OUT R" oder „PRE OUT L" bezeichneten Vorverstärkerausgangsanschluss der Vorstufe.

Wird der SP-T800 in einem Mehrkanalsystem verwendet, so ist die Anschlussbuchse des gewünschten Kanals im midst mit „AUDIO OUTPUT" bezeichneten Anschlussfeld der Dekodervorstufe mit dem Eingang dieser Endvermösters zu verbinden.

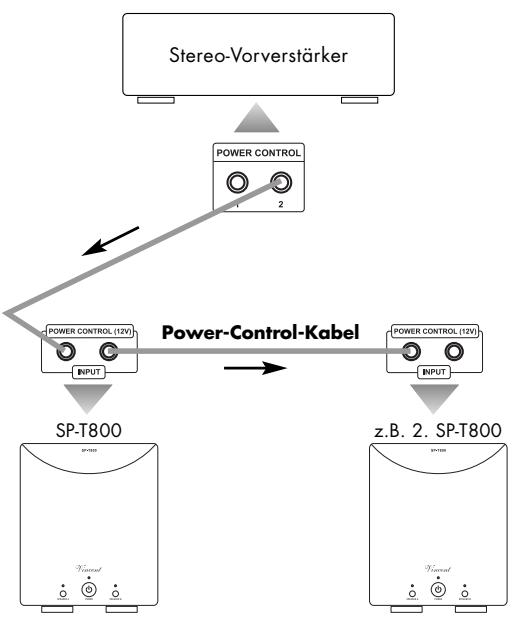

KABELVERBINDUNGEN FÜR DIE EINSCHALTSTEUERUNG (POWER CONTROL)

Viele AV-Systeme bestehen aus einer Vielzahl von Einzelkomponenten. Um diese nicht vor und nach jedem Gebrauch alle einzeln aus- und einszuschalten, haben manche Hersteller die Geräte mit einer so genannten „Power Control“-Schaltung, auch „Trigger“ oder „Einschaltsteuerung“ genannt, ausgestaffet. Vor allem für Vor- und Endstufen wird diese Art der ferngesteuerten Standby-Schaltung verwendet. Um diese verwenden zu können, müssen Kabelverbindungen direkt oder indirectt zwischen dem Vorveränderer/Vollveränderer und allen Geräten, welche diese Funktion Unterstützung, hergestellt werden. Die Funktion „Power Control“ bewirkt, dass jeder Ein- bzw. Ausschalten eines Gerätes des Systems (üblicherweise des Vor-/Vollveränderkers) automatisch das Ein-/Ausschalten aller daran angeschlossenen Geräte, die diese Funktion Unterstützung, auslöst. Beachten Sie, dass alle Geräte, welche auf die Einschaltsteuerung reagieren, im Ausschaltzustand nicht vom Netz getrennt, sondern in Bereitschaft geschättet sind. Als Verbindungskabel finds zweiadrige, mit 3,5 mm Klinkenstecker (mono) versehene Leitungen Verwendung. Für die Verbindung zwischen jeweils zwei Geräten wird eins derier Kabel bestehtig.

Wenn sich der Endverträger SP-T800 automatisch mit dem Vorverträger ein-/ausschalten soll, müssen die nachfolgend beschriebenen Kabelverbindungen für die Einschlsteuerung richtig vorgenommen und der Schalter „POWER" (1) in die Ausschaltposition gebracht werden. Ist die hier beschriebene Arbeitsweise nicht erwünscht, reicht es, die in thisem Abschnitt beschriebenen Kabelverbindungen wegzulassen.

Der SP-T800 besitz zwei Anschlüsse für die Einschlsteuerung. An jeder dieser beiden kann das sendende Gerät (Vollversteller/Vorversteller oder ein Gerät, welches das Schaltsignal weiterleitet) angeschlossen werden. Ein mit „POWER CONTROL" oder „TRIGGER" beschriffter Ausgang des sendenden/weiterleitenden Gerätes muss dazu mit einem der beiden Schaltsignalanschlüsse des SP-T800 verbunden werden. Ist das „POWER CONTROL"-Kabel zu diesen Gerät angeschlossen, dient der zweite Klinkenanschluss der Weitergabe des Schaltsignals (zum Beispiel zum Endversteller des anderen Kanals) oder bleibt frei. Dieser Endversteller kann das Schaltsignal für weitere Komponenten einer Stereoanlage nicht selbst erzeugen!

Achtung:

Viele der Geräte, welche durch ein Schaltsignal gesteuert werden konnen (nicht Vorversteller oder Vollversteller), besitzen zwei Anschlussbuchsen, welche nicht als Ein- oder Ausgang gekennzeichnet sind. In thisem Fall kann einer der beiden beliebig gewählt werden. Auch an einigen Geräten, welche das Schaltsignal ausgegeben (Vor- und Vollversteller) fehlen these Beschriften. In dem Fall kann davon ausgegangenen werden, dass es sich um Signalausgänge handelt.

"POWER CONTROL"-Anschlüsse von Vor- oder Vollverstärkern führen niemals unterinander verbunden werden! An alle anderen Geräte dar direkt oder indirectur nur ein Vor- oder Vollverstärker über "POWER CONTROL"-Verbindung angeschlossen sein!

Wenn ein „POWER CONTROL“-Kabel an der Rückseite des Endverträckers angeschlossen ist und darüber über das 12V-Schaltsignal anliegt, kann der Endverträker nicht mehr durch den Taster „POWER“ abgeschelt werden. Wenn die Funktion der Einschaltsteuerung nicht erwünscht ist, müssen deswegen die Schaltsignalkabel halten!

ANSCHLUSS DES NETZKABELS

Prüfen Sie, ob die Stromversorgung Ihres Haushalts für das Gerät geeignet ist. Benötigte Spannung und Frequenz sind auf der Geräterückseite herein der Netzbuchse abzULEsen. Wenn die Stromversorgung geeignet ist, drücken Sie den Kaltgerätestecker des mitgelieferten Netzkabels fest in die Netzbuchse an der Geräterückwand. Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.

ANsCHLUSS DER LAUTSPRECHER

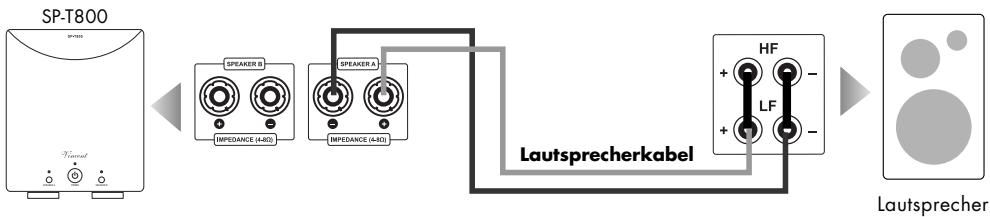

An den Endversteller SP-T800 konnen entweder ein Laufsprecher oder zwei Laufsprecher angeschlossen werden. Für jedem Laufsprecher finden Sie am Gerät zwei Laufsprecherklemmen (positiv + und negativ -), welche mit einer Seite eines zweiadrigen Laufsprecherkabels verbunden werden. Am Laufsprecher gibt es gleichartige oder ähnliche Anschüsse, auch hier ist markiert, welcher Anschluss zu welchem Pol (+ oder -) gehört. Hier wird das andere Ende des dem Laufsprecher zugeordneten Laufsprecherkabels angeschlossen. Durch das Laufsprecherkabel muss jeweilsGLEICHARTige Anschlüsse eines Klemmenpaares miteinander verbunden werden: die mit ^ + ^ markierte Klemme am Versteller musz zu einem mit ^ + ^ markierten An Schluss des Laufsprechers führen.

Wird jeder Laufsprecher ganz normal mit einem doppeladrigen Laufsprecherkabel verbunden, so müssen bei Laufsprechem mit Doppelanschluss (vier Laufsprecherklemen) die (meist mit den Laufsprechem geleiferten) Kontaktbrücken (meist keine Metallplätten oder kurze Kabelstückchen) jeweils zwischen den beiden Klemmen gleicher Polung (z.B. beiden mit „+“ beschrifte Klemmen) angebracht werden. Der mit „+“ und „A“ markierte Anschluss des Endverstärkers wird mit einem der mit „+“ markierten, gebrachten Anschlüsse des Laufsprechers verbunden. Der mit „-“ und „A“ markierte Anschluss des Endverstärkers wird mit einem der mit „-“ markierten, gebrachten Anschlüsse des Laufsprechers verbunden. Zusätzlich muss an der Gerätevorderseite der Laufsprecheranschluss „SPEAKER A" (2) eingeschaltet werden.

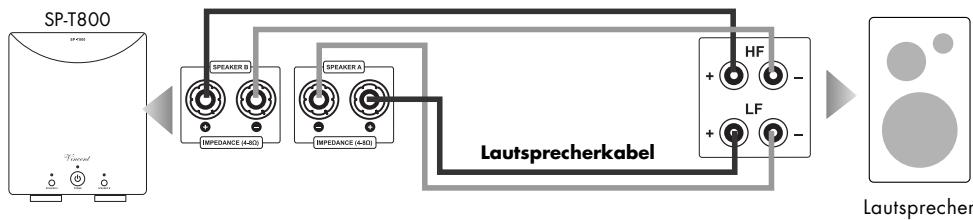

Soll ein zweiter Laufsprecher angeschlossen werden, so werden auf ähnliche Weise die Klemmen des Anschlusses „B" mit dem zusätzlichen Laufsprecher verbunden. Durch Einschalten an der Taste „SPEAKER B" (2) an der Gerätevorderseite wird dieser Laufsprecher aktiviert. Dies ist jeder nur zulässig, wenn beide Laufsprecher eine Nennimpedanz von mindestens 8 aufweisen!

ANSCHLUSS DER LAUTSPRECHER

Wenn ein Laufsprecher im „Bi-Wiring" angeschlossen werden soll, können beide Laufsprecher-Klemmenpaare verwendet werden. Anders als beim Anschluss der Laufsprecher mit je einem Laufsprecherkabel wird bei Bi-Wiring der damit geeignete Laufsprecher über zwei getrennte zweiadrige Laufsprecherkabel oder ein vieradriges Laufsprecherkabel an das Ausgangsklemmenpaar des Endverträkers angeschlossen. Dabei verdoppelt sich der Verkabelungsaufwand, für viele Kombinationen aus Laufsprechn und Verträkern verbessert sich dadurch die Klangqualität.

Vor der Umrüstung auf Bi-Wiring müssen die im Normalbetrieb am Doppelanschluss des Laufsprechers angebrachten Metallbrücken entfern werden. Nur Laufsprecher mit diesen Bi-Wiring-Terminals sind geeignet. Die Filterung des gesamten Frequenzbereiches findet in den nun aufgetrennten Weichen der Laufsprecherstatt. Für jedem Laufsprecher wird ein Kabel mit dem für die hohenen, das andere mit dem für die niedrigeren Frenzen vorgesehenen Laufsprecheranschluss verbunden. Achten Sie auf die richtige Polung. Ihr Fachhandler wird Ohnen mit Rat und Tat zur Seite stehen.

Wenn Sie konfektionierte Laufsprecherkabel mit 4mm Banansteckern verwenden, brauchen Sie nur die zwei Stecker eines jeder Laufsprecherkabels mit den zwei zugehörigen Klemmen zu verbinden. Die Schraubkappe der Klemme sollte im Uhrzeigersinn festgedreht werden.

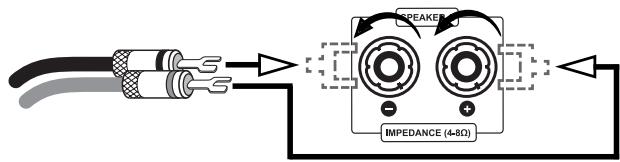

Sollen Kabelschuhe verwendet werden, muss an jeder Klemme der Schraubkopf im Gegenahrzeigersinn gelost, der Kabelschuh daruntergeschoben und die Schraubkappe im Uhrzeigersinn festgedreht werden. Stellen Sie zur Vermeidung von Schäden sicher, dass der Anschluss fest sitzt und kein blankes Metall von den Kabelschuhen die Rückwand oder einen anderen Anschluss berührt.

ANSCHLUSS DER LAUTSPRECHER

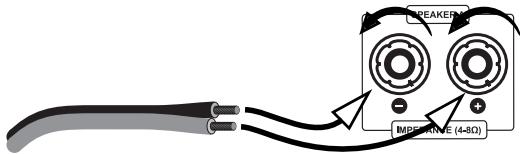

Wenn an das Laufsprecherkabel keine Steckverbinder angebracht werden sollen, entfern den Sie ein ca. 1 cm langes Stück der Isolierung von jedem Endstück des Laufsprecherdrahtes. Verdrillen Sie die blanke Litze, um Kurzschlüsse zu vermeiden. Drehen Sie den Knopf der Laufsprecherklemme im Gegenuhrzeigersinn, umihn zu losen und führen Sie das blanke Drahtende in das nun freilegende Klemmenloch ein. Drehen Sie den Knopf nun im Uhrzeigersinn, um den Draht in der Laufsprecherklemme festzuklemen. Achten Sie daraufuf, dass die Verschraubung fest ist.

Achtung:

Die verwendeten Lautsprecher mussen eine Nennimpedanz von mindestens 4 aufweisen. Wenn Sie zwei Lautsprecher gleichzeitig betreiben, mussen beide eine Impedanz von mindestens 8 aufweisen.

Achten Sie auf die richtige Polung der Laufsprecherkabelanschlüsse. Der positive Kontakt ist mein rot und oft mit „+“ markiert. Die markierte Leitung des Laufsprecherkabels muss mit dem positiven An Schluss verbunden werden.

BEDIENUNG DES GERÄTES

Aktion	Taste(n)	Beschreibung
Ein- und Ausschalten	POWER (1)	Das Gerät wird an der Gerätevorderseite ein- und ausgeschaltet. Im ausge-schalten Zustand ist das Gerät nicht vom Stromnetz getrennt und reagiert auf ein Einschlatsignal an einem der beiden „Power Control“-Anschlüsse. Vor dem Einsatz sollte vorschshalber die Lautstärkeeinstellung des Vorverstärkers reduziert werden. Nach dem Einsatz blinkt für rund 20 Sekunden die oberhalb des Netzschalters angebrachte LED, während die die Röhren des Verstärkers aufgewärmt werden.
Loutsprecherpaare einzeln ein- oder ausschalten	SPEAKER A SPEAKER B (2)	Zur Wiedergabe von Musik über Loutsprecher muss mindestens ein Laut-sprecher angeschlossen sein (zweckmäßigerweise am Anschluss „A“). Der verwendete Anschluss muss unter Verwendung der Tasten „SPEAKER“ akti-viert sein (LED leuchtet). Nur wenn zwei Loutsprecher betrieben werden oder ein Loutsprecher im Bi-Wiring angeschlossen ist, ist es notwendig, auch den zweiten Anschluss zu aktivieren.

WEITERETIIPPS

Einspielzeit / Aufwärmen

Ohre Audio-Geräte benötigen eine gewisse Zeit bis sie ihre klangliche Höchstleistung erreichen. Dieser Zeitraum ist für die verschiedene Komponenten Ihres Systems sehr unterschiedlich. Bessere und gleichformigere Leistung erhalten Sie während der Zeit, die das Gerät eingeschaltet bleibt.

Nutzen Sie die Erfahrung Ihres Fachhändlers!

Netzbrummen

Bestimmte Quellgeräte konnen im Verbund mit dem Verstärker zu einem über die Lautsprecher hörbaren Brummgeräusch führen, dessen Lautstärke sich mit dem Lautstärkeregler beeinflussen{lsst. Dies ist kein Hinweis auf einen Mangel eines ihrer Audio-Produkte, muss aber durch entsprechende Maßnahmen verhindert werden. Generell kann jedem an den Verstärker angeschlossene, ebenfalls netzbetriebene und mit dem Schutzleiter des Stromnetzes verbundene Gerät这点es Problem hervorrufen.

Dieses Phenomen wird erfahrungsgemäß entweder durch den Antennenanschluss des Tuners bzw. Fernsehers oder in Verbindung mit Personalcomputern, elekstroatischen Lautsprechern, Subwoofern, Platten-spielern oder Kopfhörerverträkern hervorgerufen, sofern eine Audioverbindung zum Verträker besteht.

Eine weitere mögliche Quelle für Brummstörungen stellt die elektromagnetische Einstrahlung des Netzteiles anderer Geräte (z.B. Verträker, Receiver, CD-Player, Tuner usw.) auf das Tonabnehmersystem eines angeschlossenen Plattenspielers dar. Solche Fehlerursachen kann man nicht selbst ermitteln, indem man die Aufstellung des Plattenspielers gegenüber den anderen Geräten verändert.

Das Massepotential aller Signale ist in fast jedem elektrischen Gerät an einem zentralen Punkt zusammenfasst. Dort finden sie/genau einmal eine gemeinsame Verbindung. Sollte ein Schutzleiter vorhanden sein, hat er immer an einer strategisch gunstigen Stelle eine unlosbare Verbindung mit dem Gehäuse und beiden werden meinst auch/genau einmal am zentralen Massepunkt mit angeschlossen. So wird auch die abschirmende Wirkung des Gehäuses erzeugt. Manche Geräte besitzen einen Masse-Trennschalter (GND SWITCH) an der Geräterückseite. Wenn dieser eingeschaltet ist (sich in der Position „ON" befindet), sind Schutzleiter und Gehäuse gemeinsam vom Massepunkt akkoppelt. Dies kann helpen, das Netzbrumm den beseitigen. Die Schutzleiterwirkung bleibt erhalten.

Ist das Brummgeräusch durch eigene Versuche nicht zu beseitigen, wird Ihnen Ihr Fachhändler weiterhelfen.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Keine Funktion nach dem der Schalter „POWER" in die Einschaltposition gebracht wurde	Netzkabel nicht an eine betriebsbereite Steckdose angeschlossen.	Stellen Sie eine Verbindung zu einer faktio-nierenden Steckdose mit der geeigneten Netzspannung her.
	Netzkabel nicht fest in die Steckdose und die Gerätebuchse gesteckt oder defekt.	Prüfen Sie das Netzkabel, tauschen Sie es gegebenenfalls gegen ein geeignetes Kalt-gerätekabel aus und drücken Sie dessen Ste-cker fest in die Steckdose und auf der andere- ren Seite in die Netzbuchse des Gerätes.
	Gerätesicherung oder Gerät ist defekt.	Kontaktieren Sie ihren Fachhändler.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Kein Ton, obwohl Gerät eingeschaltet und aktiv	Das momentan am Vorverträger eingestellte Quellgerät gibt kein Signal aus.Ausgang des Quellgerätes nicht oder falsch bzw. nicht mit dem gewünschten Eingangsa-anschluss des Vorverträgers verbunden.Falscher Eingangskanal am Vorverträger gewählt.Lautträke am Vorverträger zu niedrig eingestellt.Der Vorverträker ist stummgeschaltet (Mute-Funktion).Ausgang des Vorverträgers nicht bzw. falsch mit dem Eingangsa-anschluss des SP-T800 ver-bunden.Der Eingangsaumsalter „XLR/RCA" im Anschlussfeld „LINE IN" ist falsch eingestellt.Die verwendeten Laufsprecheranschlüsse (A und/oder B) wurden nicht eingechaltet.Die Laufsprecherkabel sind nicht richtig mit den Anschlussklemmen des SP-T800 verbun-den oder defekt.	Starten Sie die Wiedergabe der angeschlos-senen Signalquelle.Korrigieren Sie den Anschluss der Signalquelle.Korrigieren Sie die Eingangswahl.Irhöhen Sie vorsichtig die Laustträke.Deaktivieren Sie die Stummschaltung (Taste „MUTE" des Vorverträgers).Korrigieren Sie den Anschluss des Vor- stärkers.Stellen Sie an thisem Umschalter den richti-gen Eingangsa-anschluss ein.Schalten Sie die bereitsigen Laufsprecheranschlüsse ein (2).Prüfen und befestigen Sie die Laufsprecher-kabel an den Klemmen des Endverträgers (5) und an den Laufsprecheranschlüssen.
Das Gerät{lösst sich nicht aussalten	Ein an den „POWER CONTROL"-Eingang angeschlossenes Gerät gibt das Schaltsignal (12V) aus.	Schalten Sie das Gerät ab, welches für das Ein-/Ausschalten des Systems verantwortlich ist (meist Vor- oder Vollverträger). Ist die Funktion der Einschlsteuerung nicht erwürscht, entfern den Sie alle Kabel von den Anschlüssen „POWER CONTROL" (4).
Schlechte Tonqualität	Anschlüsse der Kabelverbindungen sind lose, die Anschlüsse verschmutzt oder ein Kabel defekt.Ein Plattenspieler wurde ohne Zwischenge-schaltete Entzerrervorstufe (Phonovorstufe) an einen der Hochpegeleiningänge des Vorverträkers angeschlossen.Ein Gerät mit Hochpegelausgang (z.B. CD-Player) wurde an den Endstufeneingang „LINE IN" (3) angeschlossen.Ein Laufsprecher wurde im Bi-Wiring ange-schlassen und es wurden nicht beide Laut-sprecher-Anschlüsse (SPEAKER A und B) an der Gerätevorderseite aktiviert.	Prüfen Sie die Audio-Anschlüsse.Schließen Sie eine Phonovorstufe zwischen Plattenspieler und Vorverträker an.Verwenden Sie Quellgeräte mit Hochpegel-ausgaben nur an den Eingangen des Vor-verträkers.Schalten Sie beide Lautsprecherausgänge ein (2).
Tiefton- Bruppen zu hören	Siehe Abschnitt „Netzbruppen" im Kapitel „Weitere Tipps".	Siehe Abschnitt „Netzbruppen" im Kapitel „Weitere Tipps".

TECHNISCHE DATEN

Frequenzgang:	20 Hz - 20 kHz ±0,5 dB
Nennausgangsleistung in Class A an 8Ω:	20 Watt
Nennausgangsleistung RMS an 8Ω:	200 W
Nennausgangsleistung RMS an 4Ω:	320 W
Eingangsempfindlichkeit:	1,1 V
Klirr-factor:	< 0,1% (1 kHz, 1 W)
Signal-Rausch-Abstand:	>90 dB
Eingangsimpedanz:	47 kΩ
Netzanschluss:	230 V/50 Hz
Eingänge:	1x Cinch Main Input mono, 1x XLR Main Input mono, 1x Power Control (3,5mm Klinke)
Ausgänge:	2x 2 Lautsprecherklemmen, 1x Power Control (3,5mm Klinke)
Maße (BxHxT):	210 x 265 x 400 mm
Gewicht:	18 kg
Farbe:	silber / schwarz
Röhren:	1x 12AU7, 1x 6922, 2x 6N6

LEXIKON/WISSSENSWERTES

Eingangsempfindlichkeit

Begriff for die kleinste Eingangsspannung, die bei maximaler Lautstärkeeinstellung des Verständerkers die maximale Ausgangsleistung bewirkt. Beispiele: 100 mV bis 500 mV (Millivolt) bei Hochpegeleingängen, 2 mV bis 5 mV am Phono-MM-Eingang oder 0,1 mV bis 0,5 mV am Phono-MC-Eingang.

Pegel

Eine Art der Darstellung jeder physikalischen Großbe und ein gebrächliches Maß für Signalspannungen und Lautstärke. Wird in Dezibel (dB) angegeben. Als Spannungen „auf Line-Pegel" werden Signalspannungen unterhalb 1V bezeichnet, die als Musik-Signale für Veränder-Eingänge geeignet sind. Eingänge des Veränderkers (in der Regel als Cinch-Buchse ausgeführ't), die für Signale des CD-Players, Kassettenrecorders, DVD-Players usw. vorgesehen sind, werden auch als „Line-Level-Eingänge" oder „Hochpegel-Eingänge" bezeichnet.

RCA/Cinch

RCA ist die amerikanische Bezeichnung für die koaxialen Cinch-Steckverbindungen als Abkür

zung für „Radio Corporation of America“, den Namen einer US-amerikanischen Firma. Sowohl Stecker als auch verwendete Kabel bestehen aus einem stabförmigen Innleiter und einem zylinderhüllenförmigen Außenleiter. Damit{lsst sich ein Mono-Audiosignal oder ein Videosignal übertragen. Im Vergleich mit der XLR-Steckverbindung wird diese Verbindungsart auch „unsymmetrische Signalverbindung" („unbalanced") genannot.

XLR

Auch: „symmetrische Verbindung“ oder „balanced“. Eine Steckverbindung für Audiogeräte. Sie ist rund, hat einen Durchmesser von etwa 1,5 cm und besitzmeist drei Kontaktstüfte. XLR ist eine alternative Verbindung zu Cinch für NF-Signale im professionellen Audiobereich. Ihr Vorteil ist die zusätzliche Übertragungsmöglichkeit desselben Signals mit negativem Spannungshub (deswegen drei Anschluss-Stüfte), so dass bei entsprechender Signalaufbereitung im empfangenden Gerät die auf dem Signalweg durchs Kabel eingestreuten elektromagnetischen Störungen beseitigt werden können. Des Weiteren wird mit einem hohenen Pegel übertragen. Dadurch ist diese Art der Audiosignal-Übertragung störlicher.

SAFETY GUIDELINES

Bewahren Sie die Kaufquittung zusammen mit der Bedienungsanleitung auf. Die Kaufquittung dient ihren als Nachweis für den Beginn der Garantiezeit. Die Seriennummer befindet sich an der Rückseite des Gerätes.
