MODE D'EMPLOI SP-998 VINCENT

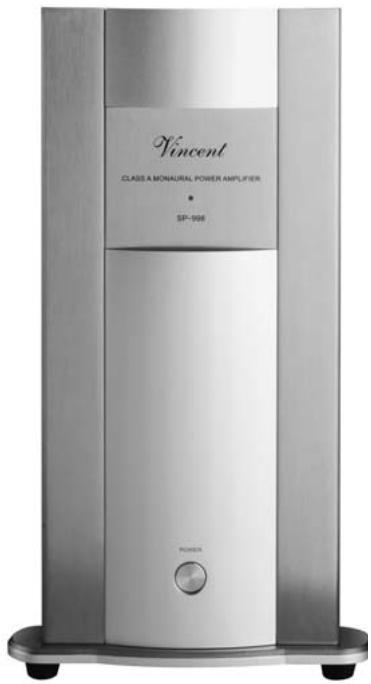

Manuel d'utilisation
SP-998
Amplificateur mono Classe A
Nous vous remercions de la confiance que vous témoignez en achetant ce produit de haute qualité. Il répondra à vos attentes élevées en termes de qualité sonore et de fabrication.
Même si on peut comprendre que vous ayez envie d'utiliser immédiatement cet appareil, nous vous prions de lire soigneusement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l'appareil de manière optimale dans votre système, même si celui-ci a été installé par un revendeur.
Veuillez respecter les consignes de sécurité, même si certaines peuvent vous paraître évidentes.
Vous trouverez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés.
Votre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.
Nous vous souhaitons beaucoup de plaisir avec notre/votre produit.
Votre équipe Vincent

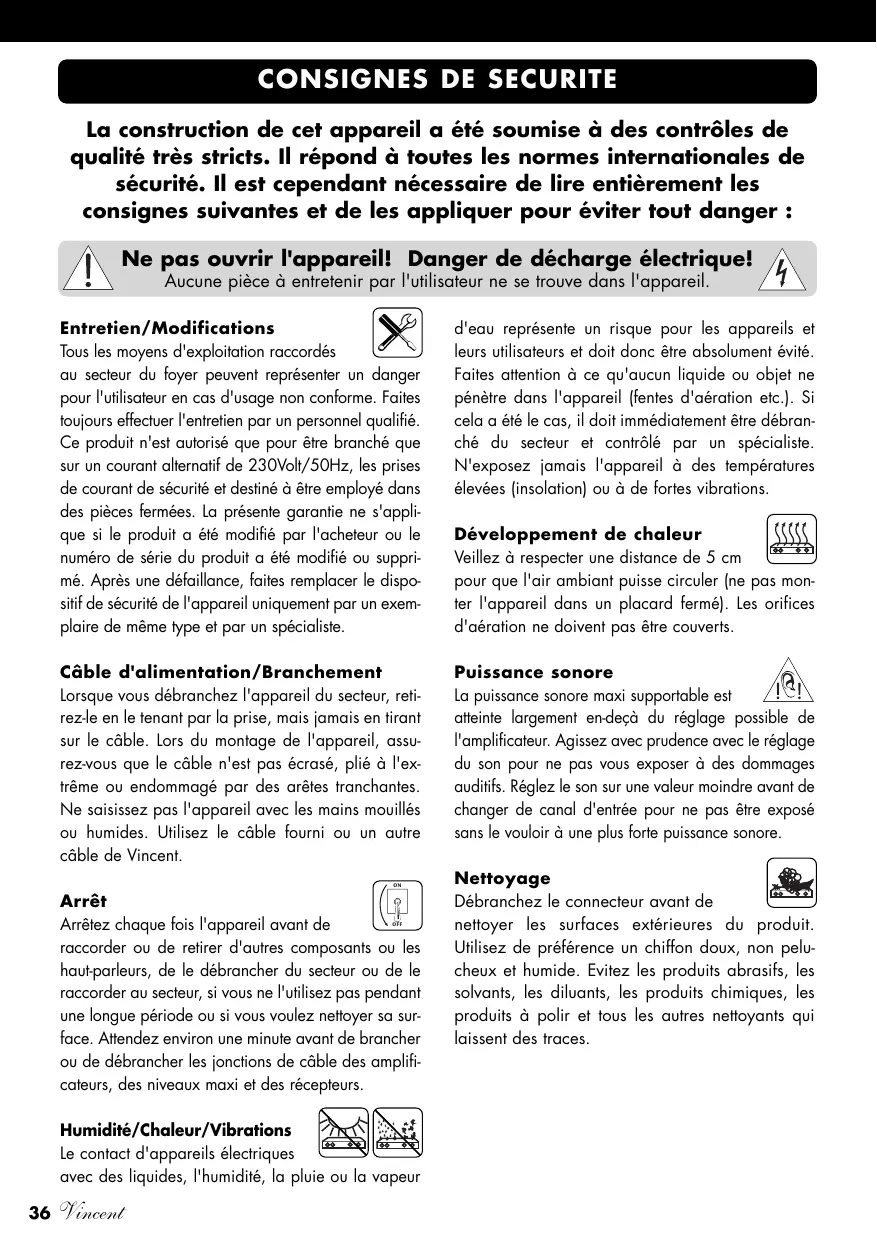

Consignes de sécurité 36 Autres consignes 37 Contenu de la livraison 38 Description de l'appareil 38 Installation 41 Utilisation de l'appareil 47 Conseils 48 Résolution de problèmes 49 Caractéristiques techniques 50 Glossaire 51
Ne pas ouvrir l'appareil! Danger de décharge électrique!
Aucune pièce à entretenir par l'utilisateur ne se trouve dans l'appareil.
Entretien/modifications
Tous les moyens d'exploitation raccordés
aux secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/50Hz, les prises de courant de sécurité et destiné à être employé dans des pièces fermées. La présente garantie ne s'applique si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou supprimé. Après une défaillance, faites remplacer le dispositif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.
Câble d'alimentation/branchement
Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le câble. Lors du montage de l'appareil, assurez-vous que le câble n'est pas écrasé, piégé à l'extrême ou endommagé par des arêtes tranchantes. Ne saisissez pas l'appareil avec les mains mouillées ou humides. Utilisez le câble fourni ou un autre câble de Vincent.
Arrêt
Arrêtez chaque fois l'appareil avant de
raccorder ou de retirer d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilisez pas pendant une longue période ou si vous voulez nettoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jonctions de câble des amplificateurs, des niveaux maxi et des récepteurs.
Humidité/chaleur/vibrations
Le contact d'appareils électriques
avec des liquides, l'humidité, la pluie ou la vapeur
d'eau représente un risque pour les appareils et leurs utilisateurs et doit donc être absolument évité. Faites attention à ce qu'aucun liquide ou objet ne pénétre dans l'appareil (fentes d'aération etc.). Si cela a été le cas, il doit immédiatement être débranché du secteur et contrôlé par un spécialiste. N'exposez jamais l'appareil à des températures élevées (insolation) ou à de fortes vibrations.
Développement de chaleur
Veillez à respecter une distance de 5 cm
pour que l'air ambiant puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas être couverts.
Puissance sonore
La puissance sonore maximale supportable est
atteinte largement en-deça du réglage possible de l'amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le pouvoir à une plus forte puissance sonore.
Nettoyage
Débranchez le connecteur avant de
nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Évitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.
Montage de l'appareil
Le site de montage de l'appareil a une
incidence sur le son. Posez l'appareil uniquement sur une surface appropriée et stable. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommandons de placer les appareils sur des racks Vincent et de ne pas les poser l'un sur l'autre.
Appareils électroniques usages
Cet appareil est soumis aux dispositions
fixées dans la directive européenne 2002/96/CE. L'identification est fournie sur l'appareil par le symbole représentant une poubelle rayée.
Pour le consommateur, cela signifie :
Tous les appareils électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets ménagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuerez à motiver les fabricants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien appareil, veillez-vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez acheté.
Sigle ce
L'appareil répond aux directives UE pour l'obtention du sigle CE et par conséquent aux exigences concernant les appareils et électroniques (directives CEM, directives de sécurité et directives des appareils à basse tension).
Explications/remarques
Le présent document a été rédigé par
Andreas Böer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Iffezheim qui ne doit être ni copié, ni distribué dans sa totalité ou en partie sans accord explicite et écrit.
Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim.
Vincent travaille en permanence à l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles.
Le contenu de ces instructions a uniquement un caractère d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprécisions pouvant y être contenues.
Conservation de l'emballage
Nous vous recommandons vivement de ne pas jeter l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un éventuel autre transport. Des dommages de transport se produisent fréquemment sur des appareils Hi-Fi lorsqu'ils sont emballés dans des emballages non adaptés. Comme l'emballage d'origine est parfaitement adapté à l'appareil, le risque de détérioration pendant le transport est fortement réduit.
Explication des symboles graphiques
L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.
Ce symbole a pour but d'attirer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.
Ce symbole caractérise des informations et des consignes utiles concernant la manipulation de l'appareil.
Contenu de la livraison
Veuillez contrôler le contenu de l'emballage. Les accessoires suivants doivent être joints à l'appareil :
1 câble de distribution - 1 câble avec fiches Jack 3,5 mm - le présent manuel

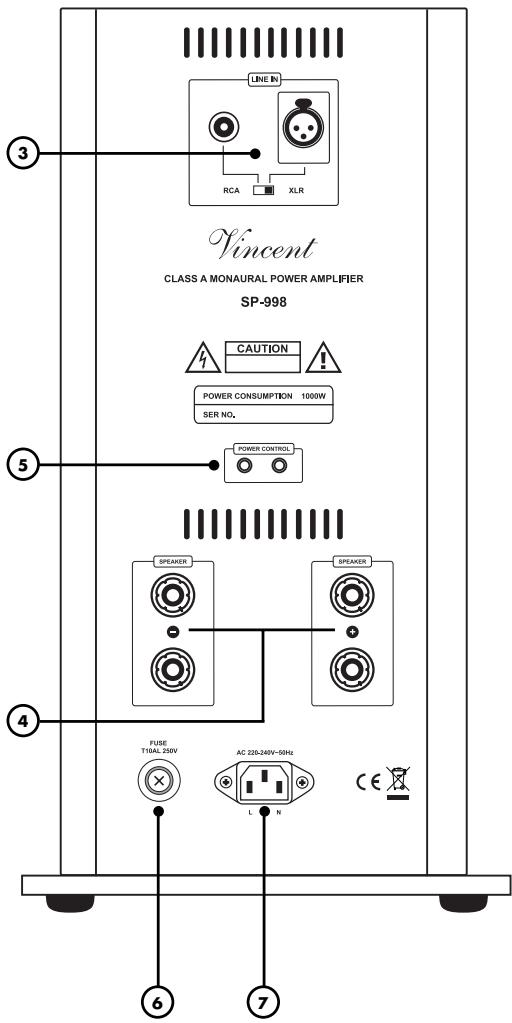

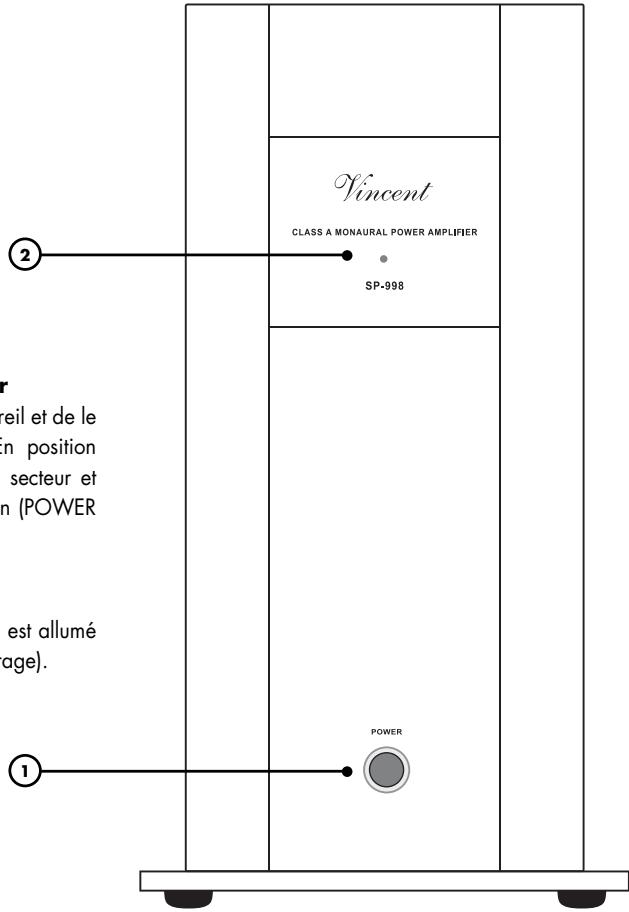

Description de l'appareil
Les concepteurs Vincent ont des obligations non seulement par rapport à la tradition stéreo, mais aussi pour les équipements Multicanal, dans un contexte où des cinémas à domicile et des composants de qualité supérieure et durables sont conçus. Indépendamment de leur développement sur le marché audio-visuel et des types d'équipements audio qui l'acheteur s'installe, les amplificateurs peuvent être utilisés avec n'importe quel appareil évènementiel. Pour permettre aux consommateurs d'utiliser de manièreouple, et par voie canalisée et combinée des amplificateurs, Vincent a développé une gamme d'amplificateurs de puissance mono, dont la taille du boîtier est plus petite que la hauteur de l'appareil et qui peuvent être adaptés dans les supports HiFi usuels et directement dans le haut-parleur. À cet égard, le modèle SP-998 représente l'amplificateur mono le plus performant développé par le programme Vincent. Pour que cette
tête de réseau soit adaptée à tout type de haut-parleur, cet appareil est équipé de réserves de puissance exceptionnelles et inédites. La technique d'amplification du transistor utilisée est basée sur la tonalité supérieure du circuit « Classe A ». Dans le champ stéréo, le modèle Vincent SA-93Plus permet d'équiper les entrées mono de l'amplificateur SP-998. Dans le champ multicanaux, un préamplificateur de série Vincent SAV-C est éventuellement le plus approprié. Pour un fonctionnement optimal avec les autres composants du système, l'amplificateur peut être allumé ou mis en marche à partir d'un signal de la commande de puissance (POWER CONTROL).
Avec les lecteurs CD, lecteurs DVD, tuners et meubles Hi-Fi, haut-parleurs et câbles du programme Vincent, vous pouvez composer des systèmes parfaitement harmonieux en utilisant cet amplificateur de puissance.

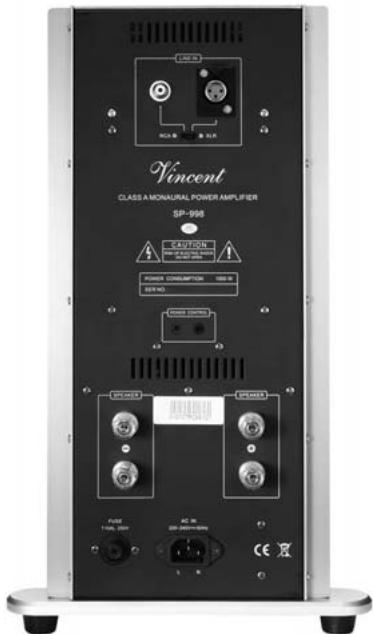

1. POWER: interrupteur du secteur
Ce bouton permet de démarrer l'appareil et de le mettre en état de fonctionnement. En position ARRET, l'appareil n'est pas coupé du secteur et réagit à la commande de commutation (POWER CONTROL).
2. VOYANT LED
Ce voyant s'allume tant que l'appareil est allumé et en marche (pas en cours de démarriage).
Entrée signal préamplifié mono-audio
L'un des deux raccords de cette entrée doit être connecté au raccord de sortie du préamplificateur du canal souhaité. Par exemple avec « PRE OUT R », lorsque le SP-998 doit être utilisé pour le haut-parleur du canal stéréo situé à droite. Vous pouvez seulement utiliser l'un des deux raccords d'entrée, le commutateur « XLR/RCA » (3) sur la partie avant de l'appareil doit être convenablement réglé. Ne pas raccorder une source avec signal de haut niveau (LINE OUT)!
4. Speaker : bornes de raccordement des haut-parleurs
Douilles de sortie avec serrage à vis pour le raccordement d'un ou de deux haut-parleurs. On peut utiliser des câbles de haut-parleurs avec fiches banane de 4 mm.
Commande de mise sous tension
Les signaux de commande de mise sous tension (Trigger) sont reçus et envoyés via ces douilles jack (3,5mm). Lorsque le bouton POWER est en position fermée, le SP-998 est allumé ou mis en marche en fonction du signal reçu ici. Ce signal est transmis vers l'autre prise correspondante.
6. FUSE : portefusible
Ce petit boîtier en plastique contient le fusible de l'appareil. Respectez les consignes de sécurité à ce sujet.
7. AC : prise secteur
Raccordez ici le cordon secteur et branchez-le au secteur.
Installation
Réalisez les raccordements des câbles dans l'ordre suivant. Raccordez le cordon secteur en dernier, et reliez-le à une prise secteur.
Dépose du capot de protection
Avant la première installation, retirez les capuchons de protection des connecteurs à utiliser, situés
arrêtés sur la façade
de I'appareil.
Prises RCA
Un contact entre la broche centrale de la fiche RCA avec la douille extérieure de contact de la fiche RCA peut, dans le pire des cas, provoquer une dépréciation des appareils, lorsque ceux-ci sont sous tension. C'est pourquoi il ne faut jamais changer les raccordements lorsque les appareils sont sous tension!
Prise de haut-parleur
Nous vous recommandons d'utiliser des câbles de haut-parleurs confectionnés, au lieu de connecter directement le conducteur intérieur (torse) du câble. Les fiches banane ou les cosses de câble offrent une plus grande sécurité contre les courts-circuits ou l'endommagement des haut-parleurs ou de l'amplificateur.
Assurez-vous que les fils des haut-parleurs dénudés ne puissent entrer en contact entre eux ou toucher le métal du dos de l'appareil!
Veillez au branchement correct des fils de haut-parleurs positif et négatif. Un branchement inversé se fait remarquer par une baisse de qualité du son.
Utilisez uniquement des haut-parleurs d'une impedance minimale de 4Ω

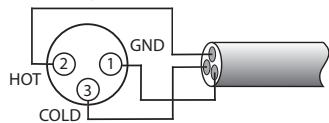

Prises XLR
Veuillez noter que l'affection européenne des signaux XLR est différente de l'affection américaine US. La constitution des câbles est dans tous les cas identique. Pour autant que les deux appareils reliés correspondent à la même norme, la liaison signal est correcte. Cela est always le cas, si
les deux appareils sont de fabrication Vincent. Si deux appareils de norme différente sont raccordés, le signal est alors inversé. Dans ce cas, l'effet du signal doit être modifiée à une extrémité de la liaison. Adressez-vous à votre revendeur qui vous conseillera utilement.
- Système Européenne (Pin 2 = HOT, Pin 3 = COLD)
Cables et fiches de raccordements
Veillez à ce que les jonctions soient bien fixées. Les connexions insuffisantes peuvent causer des parasites, des défailles et des dysfonctionnements.
- Faux -
- Correctement -
Pour exploiter au moins le potentiel de qualité sonore des composants, on ne devrait utiliser que des câbles de liaison et de haut-parleurs de qualité supérieure, par exemple des câbles Vincent. Utilisez de préférence des câbles audio blindés. Notre revendeur se fera un plaisir de vous conseiller à ce sujet.
Raccord d'un CANAL du preamplifcateur
Cet amplificateur est équipé d'une entrée audio (« LINE IN ») (3), par laquelle l'appareil reçoit le signal pré-amplifié d'un canal audio (R, L, CENTER ou pareille). C'est le signal d'information sociale que le SP-998 traite pour le haut-parleur.
Attention :
Aucune source avec signal standard (« LINE OUT ») ne doit être connectée sur cette sortie. Elle est exclusivement réservée aux signaux préamplifiés (« PRE OUT »).
Cette entrée audio est équipée de deux raccords par lesquels le préamplificateur peut être raccordé au SP-998 au moyen d’une connexion RCA ou XLR. Lorsque votre préamplificateur offre ces deux possibilités, il est recommandé de choisir XLR. Seul un des deux raccords est actif en tout temps. Le commutateur « XLR/RCA » (3) permet de déterminer le raccord qui doit être utilisé à l’immédiat comme entrée. Si le canal du préamplificateur doit être reproduit sur l’entrée RCA, choisissez « RCA ». Si le canal du préamplificateur doit être reproduit sur l’entrée XLR, choisissez « XLR ».
Reliez le raccord du SP-998 de votre choix à l'un des raccords de sortie du préamplificateur (par exemple « PRE OUT R » ou « OUTPUT R ») si le SP-998 doit fonctionner avec le canal droit d'un système stéréo).
Utilisez le connexion RCA
ou la connexion XLR
Les deux raccords « LINE IN » doivent être garnis concomitamment. Par ailleurs, il est possible de raccorder simultanément deux préamplificateurs et de changer, au besoin, le raccord d'entrée « XLR/RCA » de votre choix. Avant de le faire, assurez-vous que le volume de ces préamplificateurs n'est pas réglé à une valeur très élevée.

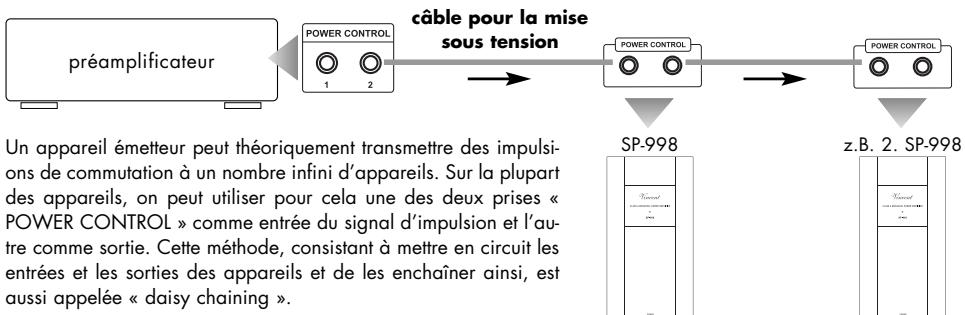

Liaisons CABLES pour la commandde mise sous tension (POWER control)
De nombreux systèmes AV se composent de nombreux composants individuels. Pour éviter de les mettre en marche et de les arrêter l'un après l'autre à chaque utilisation, certains fabricants ont équipé les appareils avec un circuit appelé « Power Control », ou aussi « Trigger » ou encore « Commande de mise sous tension ». Ce type de télécommande Standby est avant tout utilisé pour les préamplificateurs et les amplificateurs. Pour pouvoir l'utiliser, des liaisons câblées doivent être réalisées directement ou indirectement entre le préamplificateur et tous les appareils qui supportent cette fonction. La fonction « Power Control » a pour effet de mettre en marche ou d’arrêter automatiquement tous les appareils, qui supportent cette fonction, en même temps que la mise en marche ou l’arrêt d’un des appareils raccordés au système (en général le préamplificateur). Veuillez noter que tous les appareils qui réagissent à la commande de mise sous tension, ne sont pas coupés du secteur, mais seulement maintenus en état de veille. On utilise pour cela des câbles à deux conducteurs, équipés de fiches banane 3,5 mm (mono). Pour chaque liaison entre deux appareils, il faut utiliser un de ces câbles.
Si l'amplificateur de puissance SP-998 doit être mis en marche ou arrêté automatiquement par le préamplificateur, les liaisons par câbles décrites ci-après doivent être correctement réalisées. Si le mode de fonctionnement décrit ci-dessus n'est pas souhaité, il suffit, la plupart du temps, de se conformer aux liaisons câblées décrites dans ce paragraphe.
Le SP-998 possède deux prises pour la commande de commutation. L'appareil émetteur (amplificateur de puissance/préamplificateur ou autre appareil qui transmet le signal de commutation) est relié à la prise « POWER CONTROL INPUT ». Si le cable « POWER CONTROL » est relié à cet appareil, la deuxième prise Jack « EXT » sert à la retransmission du signal de commutation (par exemple vers l'amplificateur de puissance d'un autre canal) ou elle reste libre. Cet amplificateur de puissance ne peut pas générer de lui-même le signal de commutation pour d'autres composants d'une installation stéréo !
Attention :
De nombreux appareils, qui peuvent être commandés par un signal de mise sous tension (sauf préamplificateurs ou amplificateurs), possèdent deux douilles de connexion, qui ne sont pas désignées comme entrée ou sortie. Dans ce cas, on peut librement choisir l'une des deux. Sur quelques appareils, qui peuvent émettre le signal de commutation (préamplificateur et amplificateur de puissance), il manque aussi ces inscriptions. Dans ce cas, on peut admettre qu'il s'agit de sorties du signal.
Les connecteurs « POWER CONTROL » des préamplificateurs ou des amplificateurs ne doivent jamais être reliés
entre eux! Un seul préamplificateur ou un seul amplificateur peut être raccordé via une liaison « POWER CONTROL » directement ou indirectement à tous les autres appareils
Si un cable « POWER CONTROL » est raccordé à l'arrière d'un amplificateur de puissance et que le signal de commutation de 12 V est présent, l'amplificateur de puissance ne peut plus être mis à l'arrêt par la touche « POWER ». Si vous n'avez pas besoin de la fonction de commande de démarriage, vous devez refirer les cables reliés au signal de mise en marche!
Branchement des haut-parleurs
Vous avez la possibilité de brancher normalement (avec un câble de haut-parleur à deux voies) un haut-parleur à un amplificateur SP-998. Pour cela vous couvrez sur l'appareil deux paires de bornes de serrage (positive + et négative -). Vous pouvez raccorder une extrémité d'un câble de haut-parleur à une paire de bornes de serrage. Les deux paires de serrage (les deux raccords supérieurs et les deux raccords inférieurs) émettent le même signal mono. Les mêmes bornes ou des bornes similaires se trouvent sur le haut-parleur, avec également la désignation de polarité (+ ou -). Sur ces bornes seront raccordées les autres extrémités des câbles de haut-parleurs correspondants. Les bornes de serrage similaires doivent chaque fois être reliées entre elles par le câble de haut-parleur : la borne désignée « + » de l'amplificateur doit être reliée à la borne désignée « + » du haut-parleur.
Le SP-998 peut seulement traiter le signal audio d'un canal. L'autre canal ou les autres canaux (généralement L (gauche) ou R (droite), parfois aussi CENTER etc.) nécessitent un autre ou d'autres amplificateurs. Le croquis représente les raccords prévus pour l'utilisation d'un haut-parleur.
Si chaque haut-parleur est relié tout à fait normalement à un câble à deux conducteurs, dans le cas de haut-parleurs avec double borne de raccordement (quatre bornes de serrage) il faudra mettre en place un pontage (généralement fourni avec les haut-parleurs, sous la forme de plaquettes métalliques ou de courts morceaux de câbles), entre les deux bornes de même polarité (par exemple les bornes désignées par « + »). Le raccord supérieur marqué du signe « + » doit être relié à l'un des raccords coupés du haut-parleur, marqué du signe « + ». Le raccord supérieur, marqué du signe « - » doit être relié à l'un des raccords coupés du haut-parleur, marqué du signe « - ».
Si un deuxième haut-parleur doit être connecté, la même procédure doit être suivie en reliant les pinces du « SPEAKER » du raccordement inférieur. Cette opération n'est possible que si les deux haut-parleurs ont une impédance nominale d'au moins 8Ω
Branchement des haut-parleurs

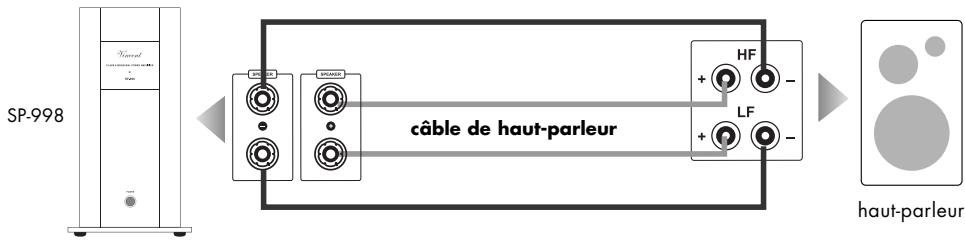

Si un haut-parleur doit être raccordé en « Bi-Wiring », on peut utiliser les deux paires de bornes de serrage « SPEAKER ». À la différence d’un raccordement de haut-parleur à l’aide d’un câble de haut-parleur, en Bi-Wiring le haut-parleur en question est raccordé par deux câbles deux-conducteurs séparés ou un câble de haut-parleur quatre-conducteurs, à la paire de bornes de serrage de l’amplificateur de puissance. Ceci double l’investissement câble, mais pour de nombreuses combinaisons de haut-parleurs et d’amplificateurs ici améliore la qualité du son.
Avant de procéder à un cablage Bi-Wiring, les pontages métalliques utilisés en exploitation normale doivent être retirés du double bornier du haut-parleur. Seuls les haut-parleurs possédant ce terminal Bi-Wiring sont adaptés. Le filtrage de l'ensemble de la plage de fréquence se produit maintenant au niveau des filtres séparés des haut-parleurs. Pour chaque haut-parleur, un câble est relié au bornier du haut-parleur prévu pour les fréquences basses, l'autre prévu pour les fréquences élevées. Veillez à la bonne polarité. Votre revendeur se fera un plaisir de vous conseiller à ce sujet.

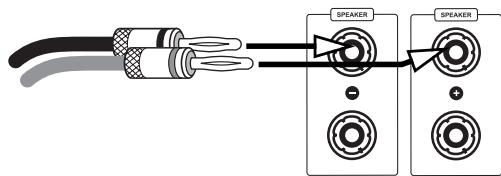

Si vous utilisez des câbles de haut-parleur prééquipés de fiches bananes de 4mm, il vous suffira seulement de relier les deux fiches de chaque câble de haut-parleur avec les bornes correspondantes. Les molettes de fixation devront être serrées en les tournant dans le sens horaire.

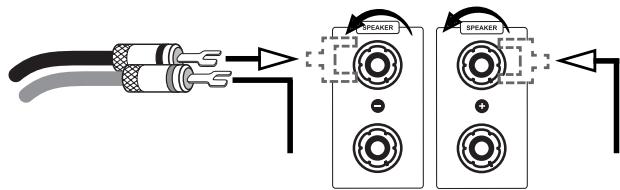

Si on utilise des cables avec cosses, il faudra desserrer la molette de fixation en la tournant dans le sens antihoraire, insérer la cosse sous la molette et serrer celle-ci en la tournant dans le sens horaire. Pour éviter tout dommage, assurez-vous que le branchement est bien serré et qu'aucune partie métallique dénuée de la cosse ne soit en contact avec la paroi arrêté ou une autre borne de raccordement.
Branchement des haut-parleurs

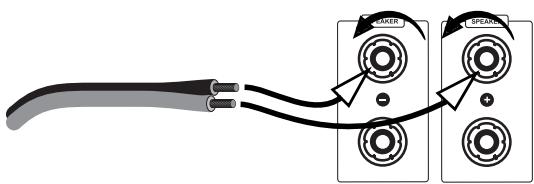

En l'absence de cosse, retirez l'isolant de chaque extrémité du câble sur une longueur d'un cm environ. Torsadez le câble dénudé, pour éviter les court-circuits, desserrez la molette de fixation en la tournant dans le sens antihoraire et insérez l'extrémité du câble dans le perçage dégagé du bornier. Serrez maintenant le câble en faisant tourner la molette de serrage dans le sens horaire. Contrôlez le serrage correct du câble.
Attention :
Tous les haut-parleurs utilisés doivent avoir une impédance nominale d'au moins 4Ω
Veuillez à la bonne polarité des raccordements des câbles de haut-parleurs. Le contact positif est généralement de couleur rouge et marqué du signe « + ». Le conducteur marqué du cable de haut-parleur doit être relié à la borne positive.
Raccordement du CORDON d'alimentation secteur
Assurez-vous que la tension d'alimentation électrique de votre habitation est conforme à celle exigée par l'appareil. La tension et la fréquence demandées sont à relever à l'arrière de l'appareil à côté de la prise secteur. Si l'alimentation secteur est conforme, enfoncez entièrement la fiche protégée du cordon d'alimentation fourni, dans la prise secteur à l'arrière de l'appareil. Reliez l'autre extrémité du cordon secteur à une prise secteur.
Utilisation de l'appareil
| Action | Touches(s) | Description |
| Mise en marche et arrêt | POWER (1) | La mise en marche et l'arrêt de l'appareil se fait en façade avant. Une fois que l'appareil a été allumé, le voyant LED à la partie avant clignote pen-dant cinq secondes. Il s'agit de l'intervalle pendant lequel un disjoncteur est actif et l' amplificateur est allumé en mode muet. En mode de fonction- nement normal, ce voyant LED est allumé de façon continue et agit comme voyant de contrôle.En position d'arrêt, l'appareil n'est pas coupé du secteur et il réaguit au signal de commutation à l'une des deux prises du « Power Control INPUT » (5). L'appareil ne peut pas être éteint de la même manière, tant qu'un appareil connecté à cette entrée émet un signal d'allumage.Avant d'allumer l'appareil, réduisez le volume du préamplificateur par mesure de précaution. |
| Choisir un raccord d'en-trée (XLR ou RCA) | XLR/RCA (3) | Cette rubrique vous permet de déterminer si le signal d'entree préamplifié doit être transmis à l' amplificateur par le raccord XLR ou RCA à la partie arrière de l'appareil. Si « XLR » est choisi, le SP-998 ne peut pastraiter le signal correspondant par le raccord RCA, mais reçoit plutôt le signal sur un raccord XLR.N'utilise pas le commutateur que dans l'etat Arrêt de l' amplificateur par ce qu'il est possible qu'un bruit d'explosion apparait par les haut-parleurs. |
Temps de rodage / échauffement
Vos appareils audio demandent un certain temps pour atteindre leurs performances maximales. Ce laps de temps est très différent pour les différents composants de votre système. Vous obtiendrez un son de toute valeur qualité et plus homogène en laissant l'appareil sous tension.
Profitez de l'expérience de votre revendeur!
Ronflement du secteur
Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un ronflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel appareil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut causer le problème.
L'expérience montre que ce phénomène est soit du à la connexion d'antenne du tuner ou du téléviseur, soit en relation avec des ordinateurs personnels, haut-parleurs électrostatiques, subwoofers, platines tourne-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.
Une autre cause possible du renflement est une interférence électromagnétique entre l'alimentation d'autres appareils (p. ex. amplificateur, récepteur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.
Sur presque tous les appareils électriques, le potentiel de masse de tous les signaux est amené sur un point central. Ils trouvent exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possède plusieurs une liaison inamovible avec le boîtier à un point stratégique favorable et les deux points sont également le plus souvent aussi raccordés précisé au point de masse central. C'est ainsi qu'on obtient aussi un effet de blindage du boîtier. Certains appareils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrêt de l'appareil. Quand celui-ci est mis en marche (s'il se trouve en position « ON »), le conducteur de protection et le boîtier sont tous deux déconnectés du point de masse, l'effet de protection du conducteur de protection est conservée.
Si vous ne parvenez pas à éliminer vous-même ce renflement, votre revendeur vous y aidera.
Resolution de problemes
| Symptom | Cause possible du début | Remède |
| Pas de fonctionnement après mise en marche du commutaeur secteur | Le cordon secteur n'est pas relié à une prise opérationnelle.Lé cordon secteur est défectueux ou il n'est pas entièrement,enforcé dans la prise secteur ou celle de l'appareil.Fusible de l'appareil ou appareil défectueux. | Réalisez une liaison à une prise opérationnelle avec la tension appropriée.Vérifiez le cordon secteur, replacesz-le évientulement et enfonce sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil.Prenez contact avec votre répondeur. |
| L'appareil ne peut pas être mis à l'accrité | Un appareil raccordé à une entrée du « POWER CONTROL » émet le signal de commutation. | Mettez à l'accrit l'appareil, qui est responsable de la mise en marche/arrêt du système (généralément le préamplificateur ou l'amplificateur). Si la fonction de commande de commutation n'est pas souhaiée, enlevez tous les cables reliés aux prises du « POWER CONTROL » (5). |
| Pas de son, bien que l'appareil soit sous tension et activé (LED (2) allumé) | L'appareil source sélectionné actuellément au préamplificateur n'émet pas de signal.La sortie de l'appareil source n'est pas ou est mal raccordée ou pas raccordée à la bonne borne d'entrée du préamplificateur.Le mauvais canal d'entrée a été sélectionné au préamplificateur.Lé volume (VOLUME) est réglié trop bas au préamplificateur.Lé préamplificateur a été mis en sourdine (fonction Mute).La sortie du préamplificateur n'est pas ou est mal raccordée à la prise d'entrée du SP-998 (3).Le réseau du commutateur « XLR/RCA » (3) à l'avant de l'appareil n'est pas approprié.Les cables de haut-parleurs ne sont pas correctement raccordés aux bornes de raccorde-ment (4) ou sont défectueux. | Lancez la lecture de la source de signal racordée.Corrigez la liaison de la source de signal.Corrigez la sélection d'entrée au préamplificateur.Augmentez prudemment le volume au préamplificateur.Désactivez la mise en sourdine (touche « MUTE » du préamplificateur).Corriguez la connexion du préamplificateur.Branchez sur le commutateur le raccord de sortie approprié.Vérifiez et serrez les cables de haut-parleurs aux bornes de l'amplificateur (4) et aux bor-nes des haut-parleurs. |
| Bourdonnement audible des basses | Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ». | Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ». |
Resolution de problemes
| Symptom | Cause possible du début | Remède |
| Mauvaise qualité du son | Les connexions des liaisons par cable sont desserrées, les connexions encrassees ou un cable est défectueux. Une platine tourne disque a été raccordée sans l'intermédiaire d'un préamplificateur phono à l'une des entrées de haut niveau du préamplificateur. Un apparéil avec sortie de haut niveau (par exemple un lecteur de CD) a été raccordé à l'entrée « LINE IN » (3) d'amplificateur. | Vérifiez les connexions audio et les cables. Raccodez un préamplificateur phono entre la platine tourne disque et le préamplificateur. N'utilisez des apparéils source avec sorties de haut niveau qu'aux entrées du préamplificateur. |
| Bourdonnement audible des basses | Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ». | Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ». |
Plage de transmission :
Puissance de sortie nominale à 8 :
Puissance de sortie nominale à 4 :
Sensibilité d'entrée :
Facteur de distorsion :
Rapport signal/bruit :
Impédance d'entrée :
Alimentation :
Entrées :
Sorties :
Variante de couleur :
10 Hz - 20 kHz ±0,5 dB
300 W
600 W RMS
1,1V
< 0,1% (1 kHz, 1 W)
95dB
47 kΩ
230 V/50 Hz
1x RCA Main Input mono,
1x XLR Main Input mono,
1x POWER CONTROL (3,5 mm plug Jack)
2x borniers de haut-parleur,
1x POWER CONTROL (3,5 mm plug Jack)
265× 458× 420mm
30kg
noir / argent
Niveau (db)
Une manière de représenter toute grandeur physique ; mesure usuelle des tensions de signal et du volume. Est indiqué en décibels (dB). On désigne par tensions « au niveau Line » les tensions de signal inférieures à 1 Volt (RMS) qui conviennent comme signaux audio pour les entrées des amplificateurs. Les entrées de l'amplificateur (se présentant en général sous la forme de prises RCA) qui sont prévues pour les signaux du lecteur de CD, du lecteur de DVD etc. sont aussi désignées par « entrées de niveau Line » ou « entrées à haut niveau ».
Désignation française d'une connexion coaxiale, initialement abréviation de « Radio Corporation of America », le nom d'une entreprise américaine. Fiches et câbles sont constitués d'un conducteur central et d'un conducteur extérieur concentrique. Permet la transmission d'un signal audio mono ou d'un signal vidéo. Par rapport au XLR, ce type de connexion est aussi appelé « liaison de signal asymétrique » (« unbalanced »).
Sensibilité d'entrée
Terme désignant la plus faible tension d'entrée qui, à réglage maxi du volume de l'amplificateur, produit la puissance de sortie maxi. Exemples: 100mV à 500mV (millivolts) pour entrées de haut niveau, 2mV à 5mV à l'entrée phono MM ou 0,1 à 0,5 mV à l'entrée phono MC.
Egalement appelé: « Liaison symétrique » ou « balanced ». Une fiche de connexion pour appareils audio. Elle est ronde, d'un diamètre d'environ 1,5 cm et possède trois broches de contact. XLR est une connexion alternative à RCA pour signaux BF dans le domaine professionnel audio. Son avantage consiste dans la possibilité de transmission supplémentaire du même signal, cependant modifié (c'est la raison des trois broches), de façon qu'après traitement correspondant du signal dans l'appareil récepteur, les perturbations électromagnétiques induites sur le parcours des câbles puissent être éliminées. Le niveau de transmission est en outre plus élevé, les signaux audio transmis sont ainsi moins sensibles aux parasites.
Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numéro de série se trouve au dos de l'appareil.
Seriennummer:
Serial number:
Numéro de série:
