SP-997 - Amplificateur audio VINCENT - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Amplificateur stéréo intégré
Caractéristiques techniques principales	Amplification analogique, faible distorsion, réponse en fréquence étendue
Alimentation électrique	230V AC, 50Hz
Dimensions approximatives	430 mm x 100 mm x 320 mm
Poids	8 kg
Compatibilités	Compatible avec la plupart des enceintes passives
Type de batterie	Non applicable
Tension	230V
Puissance	2 x 100 W sous 8 Ohms
Fonctions principales	Contrôle du volume, égaliseur, entrées multiples (RCA, XLR)
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente
Sécurité	Protection contre les courts-circuits, surchauffe et surcharge
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - SP-997 VINCENT

Comment configurer le VINCENT SP-997 pour la première fois ?

Pour configurer le VINCENT SP-997, commencez par brancher l'appareil à une prise électrique. Ensuite, connectez-le à votre source audio via les entrées appropriées (RCA, XLR, etc.). Allumez l'appareil et réglez le volume à un niveau modéré avant de tester le son.

Que faire si le VINCENT SP-997 ne s'allume pas ?

Assurez-vous que l'appareil est correctement branché à une prise fonctionnelle. Vérifiez également le fusible et remplacez-le si nécessaire. Si l'appareil ne s'allume toujours pas, contactez le service client pour une assistance.

Pourquoi le son du VINCENT SP-997 est-il faible ?

Vérifiez le niveau de volume sur l'appareil ainsi que sur votre source audio. Assurez-vous que les câbles sont bien connectés et qu'il n'y a pas de problèmes avec les enceintes. Si le problème persiste, essayez de réinitialiser l'appareil.

Le VINCENT SP-997 chauffe-t-il trop pendant l'utilisation ?

Il est normal que l'appareil chauffe légèrement pendant l'utilisation. Cependant, si la chaleur est excessive, assurez-vous qu'il y a une bonne ventilation autour de l'appareil et qu'il n'est pas obstrué par d'autres équipements. Si la surchauffe continue, contactez le support technique.

Comment nettoyer le VINCENT SP-997 ?

Pour nettoyer le VINCENT SP-997, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs. Ne pas immerger l'appareil dans l'eau et assurez-vous qu'il est débranché avant de le nettoyer.

Le VINCENT SP-997 est-il compatible avec tous les types d'enceintes ?

Le VINCENT SP-997 est compatible avec la plupart des enceintes passives. Vérifiez les spécifications des enceintes pour vous assurer qu'elles correspondent à la puissance et à l'impédance recommandées par le fabricant.

Comment effectuer une mise à jour du firmware du VINCENT SP-997 ?

Pour mettre à jour le firmware, téléchargez le dernier fichier de mise à jour depuis le site officiel de VINCENT. Suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour via USB ou un autre moyen recommandé.

MODE D'EMPLOI SP-997 VINCENT

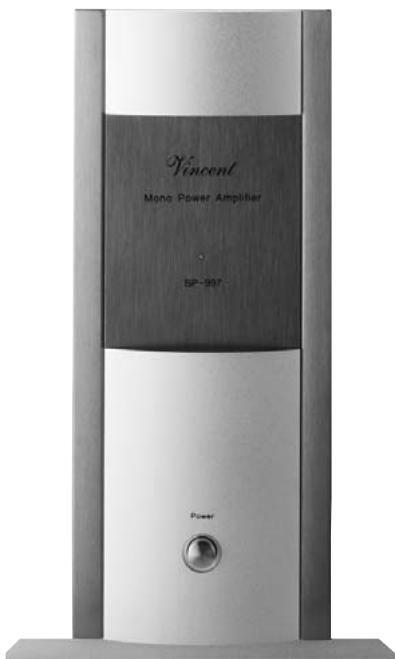

Manuel d'utilisation

français

SP-997

Mono-Endveränder
Mono Power Amplifier
Amplificateur mono

nous you remercions de la confiance que you nos temoignez en achetant ce produit de haute qualite. Il repondra à vos attentes élevées en termes de qualité sonore et de fabrication.

Meme si I'on peut comprendre que vous ayez envie d'utiliser immédiatement cet apparéil, nous vous prions de litre soignement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l' apparéil de manière optimale dans votre système, même si celui-ci a été installé par toute revendeur.

Veuillez respecter les consignes de sécurité, même si certaines peuvent vousPTRRE évidentes.

Voutrouvrez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés. Notre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.

Nous vous souhaitons beaucoup de plaisir avec notre / votre produit.

Votre équipe Vincent

INHALTSVERZEICHNIS/CONTENTS/SOMMAIRE

Consignes de sécurité 36
Autres consignes 37
Contenu de la livraison 38
Description de l'appareil 38
Installation 41
Utilisation de l'appareil 46
Conseils 47
Résolution de problèmes 48
Caracteristiques techniques 50
Glossaire 51

français

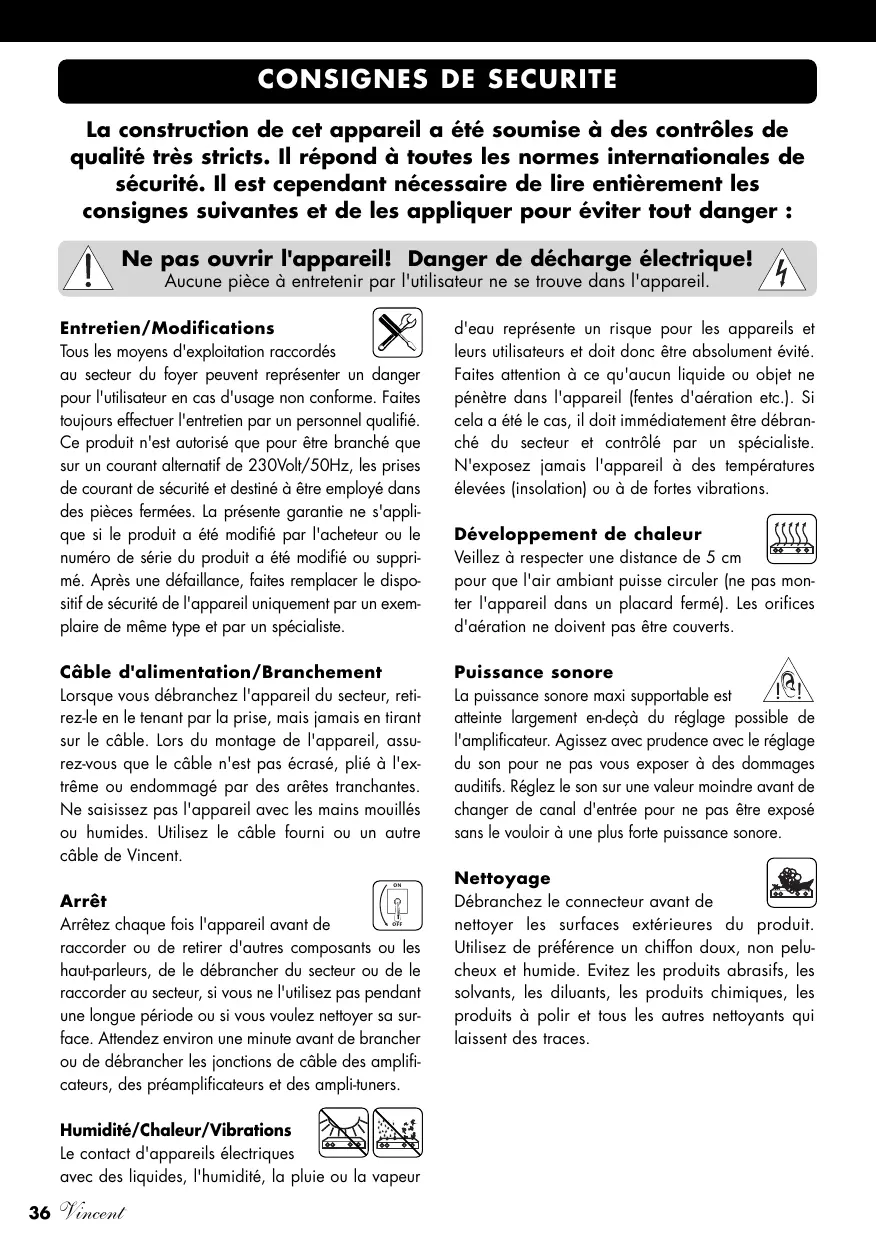

SICHERHEITSHINWEISE

La construction de cet apparéil a été soumise à des contrôleles de qualité très stricts. Il répond à toutes les normes internationales de sécurité. Il est cependant nécessaire de dire entièrement les consignes suivantes et de les appliquer pour éviter tout danger :

Ne pas ouvrir l'appareil! Danger de décharge électrique!

Aucune piece à entretenir par l'utilisateur ne se trouve dans l'appareil.

Entretien/Modifications

Tous les moyens d'exploitation raccordés

au secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/50Hz, les prises de courant de sécurité et destiné à être employé dans des pieces fermées. La presente garantie ne s'applique si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou supprimé. ÀpRES une défaillance, faites replacer le dispos-sitif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.

Câble d'alimentation/Branchement

Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le cable. Lors du montage de l'appareil, assurez-vous que le cable n'est pas écrasé, plie à l'extrème ou endommagé par des arêtes tranchantes. Ne saisissez pas l'appareil avec les mains mouillés ou humides. Utilisez le cable fourni ou un autre cable de Vincent.

Arrêt

Arétez chaque fois l'appareil avant de

raccorder ou de retirer d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilise pas pendant une longue période ou si vous voulez netoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jonctions de cable des amplificateurs, des préamplificateurs et des ampli-tuners.

Humidité/Chaleur/Vibrations

Le contact d'appareils électriques

avec des liquides, l'humidité, la pluie ou la vapeur

d'eau représenté un risque pour les-appareils et leursutilisateurs et doit doncetre absolumentevite. Faites attention à ce qu'aucun liquide ou objet ne pénétre dans l'appareil (fentes d'áération etc.).SiILA a eté le cas, il doit immédiatement être débranché du secteur et contrôle par un spécialiste. N'exposez jamais l'appareil à destempératures élevées (insolation) ou à de fortes vibrations.

Développement de chaleur

Veilles à respecter une distance de 5 cm

pour que l'air ambient puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas etre couverts.

Puisssance sonore

La puissance sonore maxi supportable est

atteinte largement en-deça du réglage possible de l'amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le pouvoir à une plus forte puissance sonore.

Nettoyage

Débranchez le connecteur avant de

nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Evitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.

AUTRES CONSIGNES

Montage de l'appareil

Le site de montage de l'appareil a une

incidence sur le son. Posez l'appareil uniquement sur une surface appropriée et stable. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommendons de placer les apparheils sur des racks Vincent et de ne pas les poser l'un sur l'autre.

Appareils électroniques usages

Cet apparéil est soumis aux dispositions

fixées dans la directive européenne 2002/96/CE. L'identification est fournie sur l'appareil par le symbole représentant une poubelle rayée.

Pour le consommateur, cela signifie :

Tous les apparéils électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets menagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuerez à motiver les fabrikants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien apparéil, veillez vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez achété.

Sigle CE

L'appareil répond aux directives UE pour l'obtention du sigle CE et par conséquent aux exigences concernant les apparêils et électroniques (directives CEM, directives de sécurité et directives des apparêils à basse tension).

Explications/Remarques

Le present document a ete redigede par

Andreas Boer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Ifezeheim qui ne doit etre ni copie, ni distribué dans sa totalité ou en partie sans accord explicite et écrit.

Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent travaillene n'empanence a l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles.

Le contenu de ces instructions a uniquement un caractère d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprecisions pouvant y'être continues.

Conservation de l'emballage

Nous vous recommendons vivement de ne pas jitterer l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un évientuel autre transporte. Des dommages de transport se produit frequentlyment sur des appareils Hi-Fi lorsqu'ils sont emballés dans des emballages non adaptés. Comme l'emballage d'origine est parfaitement adapté à l'appareil, le risque de détérioration pendant le transport est fortement réduit.

Explication des symboles graphiques

L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.

Ce symbole a pour but d'attirer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.

Ce symbole caractérisse des informations et des consignes utiles concernant la manipulation de l'appareil.

CONTENU DE LA LIVRAISON

Veuillez contrôle le contenu de l'emballage. Les accessoires suivants doivent être joints à l'appareil :

1 cable de distribution
- 1 cable avec fiches Jack 3,5 mm (POWER CONTROL)
- leprésent manuel

DESCRIPTION DE L'APPAREIL

Les concepteurs Vincent ont des obligations non seulement par rapport à la tradition stéreo, mais aussi pour les équipements Multicanal, dans un contexte où des cinémas à domicile et des composants de qualité supérieure et durables sont concus. Indépendamment du développement sur le marché audio-visuel et des types d'équipements audio qui l'acheteur s'installe, les amplificateurs de puissance peuvent être utilisés avec n'importequel système évientuel.

Pour que les usagers puissent utiliser des amplificateurs de puissance de façon flexible dans une configuration multicanal, Vincent a créé des amplificateurs de puissance mono peu encombrants. On peut les utiliser aussi bien avec tous les appareils d'amplification/pré-amplification séparés querangés dans de racks HiFi ordinaires ou directement à côte du haut-parleur correspondant.

Le SP-997 est un amplificateur de puissance polyvalent de la gamme des produits Vincent. Il peut être

combiné avec des préamplis stéreo (SA-94, SA-93Plus), des préamplis stéreo compacts (SA-96), des préamplis pour casque (KHV-1) ou des préamplis pour décodeurs multicanaux (gamme SAV-C). Pour obtenir la combinaison optime avec les autres composants du système, l' amplificateur de puissance peut être allumé et être automatique au moyen du signal de commande du commutateur (POWER CONTROL), ou désactiver automatique si chaque signal n'est reçu de l'entrée LINE IN pendant 30 minutes. Malgré ses petites dimensions, la performance du SP-997 est largement suffisante pour la plus part des haut-parleurs.

La combinaison de ces amplificateurs de puissance mono avec un préamplificateur, lecteur DVD, lecteur CD, tuner, des meubles HiFi et des cables de haut-parleur de la gamme de produits Vincent peut donner des configurations de systèmes parfaitement harmonieuses.

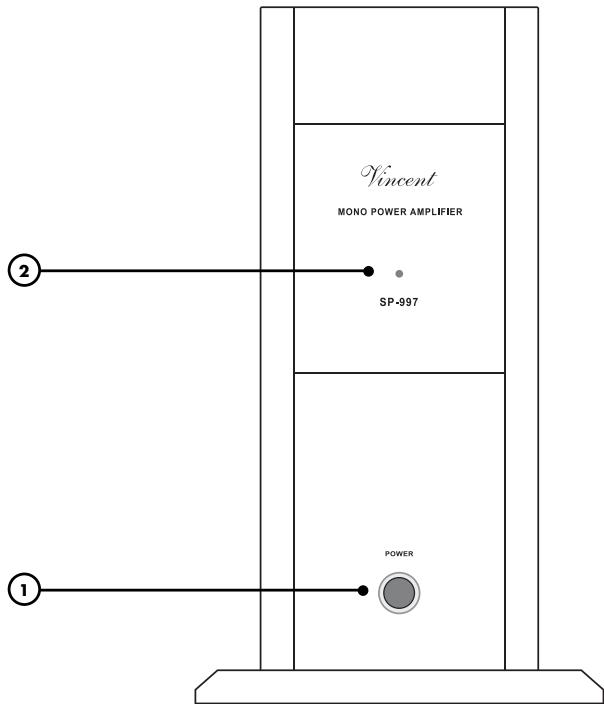

FACADE AVANT

1. POWER : bouton-poussoir d'alimentation

Allumez l'appareil et mettez-le en mode veille. Si les deux ports « POWER CONTROL » ne sont pas connectés, le commutateur d'arrêt automatique « AUTO » du signal audio, situé à l'arrière, peut être activé ou désactivé. Lorsqu'un cable est connecté à l'entrée de la prise de connexion « POWER CONTROL » (6), le signal de mise en marche indique si l'appareil est allumé ou en cours de démarrage. Le bouton « POWER » est désactivié.

2. VOYANT LED

Ce voyant s'allume tant que I'appareil est allumé et en marche (pas en cours de démarriage).

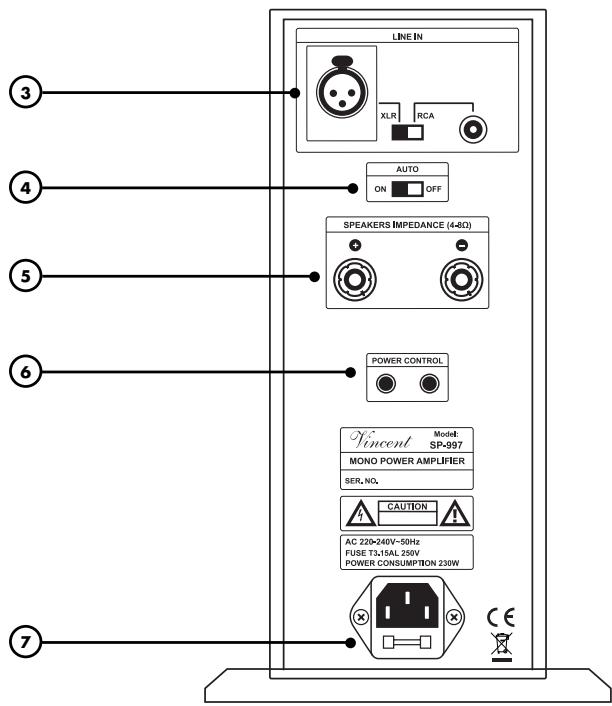

FACADE ARRIERE

3. LINE IN :

Entrée signal préamplifié mono-audio

Un des racCORDs d'entrée doit être connecté au raccord de sortie du préamplificateur du canal souhaïté. Par exemple avec « PRE OUT R», lorsque le SP-997 doit être utilisé pour le haut-parleur du canal stéreo situé à droite. Vous pouvez seulement utiliser l'un des deux raccords d'entrée, le commutateur « XLR/RCA » sur la partie avant de l'appareil doit être convenablement régle. Ne pas raccarder une source avec signal de haut niveau (LINE OUT)!

4. AUTO : fonction d'arrêt automatique

Ce sélecteur permet de spécifique s'il faut ou pasmetre automatiquement l'amplificateur de puissance activé, en mode veille si après 30 minutes aucun signal n'est reçu par la source d'entrée (3). La fonction Arrêt automatique ne fonctionne pas avec le port connecté « POWER CONTROL » du SP-997.

5. SPEAKERS :

bornes de raccordement du haut-parleur

Douilles de sortie avec serrage à vis pour le raccordement d'un haut-parleur. On peut utiliser des cables de haut-parleurs avec fiches banane de 4 mm.

6. POWER CONTROL :

commande de mise sous tension

Les signaux de commande de mise sous tension (Trigger) sont reçus et envoyés via ces douilles jack (3,5mm) .Dès qu'un port « POWER CONTROL » situé à l'arrière est connecté, il n'y a que ce signal qui détermine si le SP-997 est en mode marche ou en voille, et la minuterie d'arrêt (4) n'est plus disponible.

7. Prise secteur avec portefusible

Raccordez ici le cordon secteur et branchez-le au secteur. Le petit boitier en plastique en dessous de la prise secteur contient le fusible de l'appareil. Respectez les consignes de sécurité a ce sujet.

INSTALLATION

Réalizez les raccordements des cables dans l'ordre suivant. Raccordez le cordon secteur en dernier, et reliez-le à une prise secteur.

VEUILLEZ TENIR COMPTE DES INSTRUCTIONSSUIVANTES LORS DE L'INSTALLATION :

Dépose du capot de protection

Avant la première installation, retirez les capuchons de protection des connecteurs à utiliser, situ

és sur la façade arrêté

de I'appareil.

Prises RCA

Un contact entre la broche centrale de la fiche RCA avec la douille extérieure de contact de la fiche RCA, peut dans le pire des cas, provoquer une dépréciation des apparèils, lorsque ceux-ci sont sous tension. C'est pourquoit, il ne faut jamais changer les raccordements lorsque les apparèils sont sous tension!

Prises XLR

Veuillez notes que l'affection Européenne des signaux XLR est différente de l'affection Américaine US. La constitution des cables est dans tous les cas identique. Pour autant que les deux appeareils reliés correspondant à la même norme, la liaison signal est correcte. Cela est toujours le cas, si les deux appeareils sont de fabrication Vincent. Si deux appeareils de norme différente sont raccordés, le signal est alors inversé. Dans ce cas, l'affection du signal doit être modifiée à une extrémité de la liaison. Adressez-vous à votre revendeur qui vous conseillera utlement.

Prise de haut-parleur

Nous vous recommendons d'utiliser des cables de haut-parleurs confectionnés, au lieu de connecter directement le conducteur interieur (toron) du cable. Les fiches banane ou les cosses de cable offrent une plus grande sécurité contre les courts-circuits ou l'endommagement des haut-parleurs ou de l'amplificateur.

Assurez-vous que les fils des haut-parleurs dénudés ne puisent entraer en contact entre eux ou toucher le métal du dos de l'appareil!

Veillez au branchement correct des fils de haut-parleurs positif et négatif. Un branchement interverti se fait remarquer par une baisse de qualité du son.

Utilisez uniquement des haut-parleurs d'une impedance minimale de 4

Les bouchons en matière synthétique des bornes de serrage des haut-parleurs doivent etre retirés avant d'inserer les cables de haut-parleurs avec des fiches bananes de 4 mm lorsque ces cables sont utilisés.

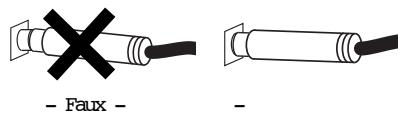

Câbles et fiches de raccordements

Veillez à ce que les jonctions soient bien fixées. Les connexions insuffisantes peuvent causeurs parasites, des defaillances et des dysfonctionnements.

Pour exploiter au moins le potentiel de qualité sonore des composants, on ne devrait utiliser que des cables de liaison et de haut-parleurs de qualité supérieure, par exemple des cables Vincent. Utilisez de préférence des cables audio blindés. Notre revendeur se fera un prise de vous conseiller à ce sujeit.

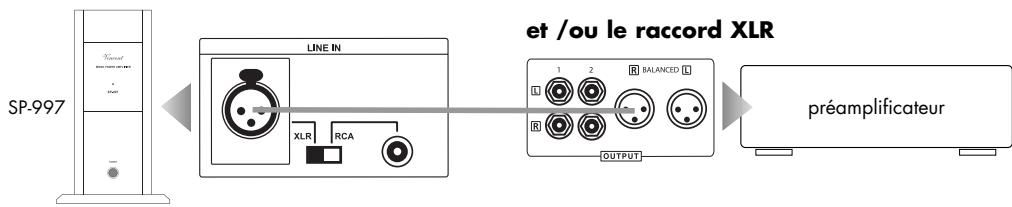

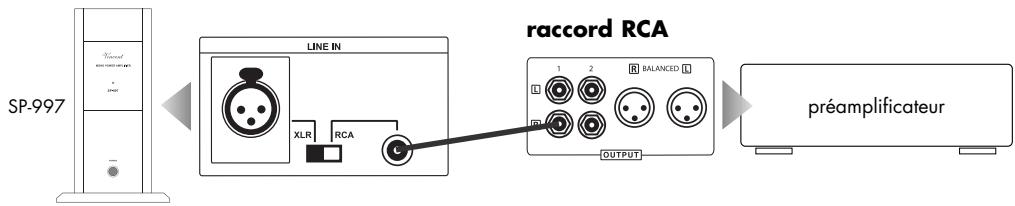

RACCORD D'UN CANAL DU PREAMPLIFCATEUR

Cet amplificateur est équipé d'une entrée audio (« LINE IN »), par laquelle l'appareil recoit le signal préamplifié d'un canal audio (R, L, CENTER ou pareille). C'est le signal d'information musicale que le SP-997 traite pour le haut-parleur.

Attention :

Aucune source avec signal standard (« LINE OUT ») ne doit être connectée sur cette entrée. Elle est exclusivement réservée aux signaux préamplifiés (« PRE OUT »).

Cette entrée audio est équipée de deux raccords par lesquels le préamplificateur peut être raccordé au SP-997 au moyen d'une connexion RCA et/ou XLR. Lorsque vous préamplificateur offre ces deux possibilités, il est recommendé deCHOISIR XLR. Seul, un des deux raccords est selecté en tout moment. Le commutateur « RCA/XLR »permét de déterminer le raccord qui doit être utilisé à l'immédiat comme entree. Si le canal du préamplificateur doit être reproduit sur l'entrée RCA,choisissez « RCA ».Si le canal du préamplificateur doit être reproduit sur l'entrée XLR,choisissez « XLR »

Reliez le raccord du SP-997 de votrechioix à l'un des raccords de sortie du préamplificateur (par exemple « PRE OUT R » ou « OUTPUT R » si le SP-997 doit fonctionner avec le canal droit d'un système sté réo). Utilisez le

Les deux raccords « LINE IN » doivent être garnis concomitamment, par ailleurs, il est possible de racorder simultanément deux préamplificateurs et de changer, au besoin, le raccord d'entrée « LINE IN » de votrechoix. Avant de le faire, assurez-vous que le volume de ces préamplificateurs n'est pas régle à une valeur très élevé.

L'appareil passé en mode veille s'il a été allumé à l'aide du bouton « POWER » et qu'aucun cable d'alimentation n'est connecté et que le commutateur « AUTO » (4) est sur la position « ON » (activé), et si aucune signal n'est reçu de l'entrée « LINE IN » (3) pendant 30 minutes.

RACCORDEMENT DU CORDON D'ALIMENTATION SECTEUR

Assurez-vous que la tension d'alimentation électrique de votre habitation est conforme à cette exigée par l'appareil. La tension et la fréquence demandée sont à relever à l'arrière de l'appareil à côte de la prise secteur. Si l'alimentation secteur est conforme, enforcez entièrement la fiche protégée du cordon d'alimentation fourni, dans la prise secteur à l'arrière de l'appareil (7). Reliez l'autre extrémité du cordon secteur à une prise secteur.

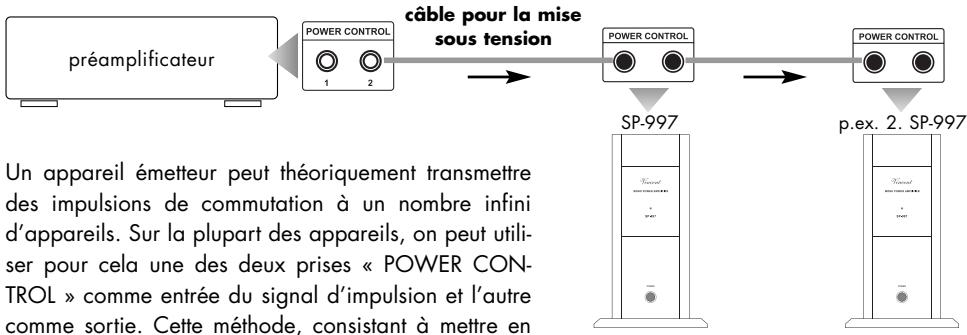

LIAISONS CABLES POUR LA COMMANDDE MISE SOUS TENSION (POWER CONTROL)

De nombreux systèmes AV et quelques systèmes stéreo se composant de nombreux composants individuels. Pour évier de lesmette en marche et de les arreter l'un après l'autre a chaque utilisation, certains fabricants ont équipè les apparêls avec un circuit appelé « Power Control», ou aussi « Trigger » ou encore « Commande de mise sous tension ». Ce type de télécommande Standby est avant tout utilisé pour les préamplificateurs et les amplificateurs. Pour pouvoir l'utiliser, des liaisons câblées doivent être réalisées directement ou indirectement entre l' amplificateur et tous les apparêls qui supportent cette fonction. La fonction « Power Control » a pour effet, de mettre en marche ou d'arreter automatiquement tous les apparêls, qui supportent cette fonction, en même temps que la mise en marche ou l'arrêt d'un des apparêls raccordés au système (en général l' amplificateur). Veuillez notes que tous les apparêls qui réagissant à la commande de mise sous tension, ne sont pas coupés du secteur, mais seulement maintainus en état de veille. On utilise pour cela des cables à deux conducteurs, équipés de fiches banane 3,5 mm (mono). Pour chaque liaison entre deux apparêls, il faut utiliser un de ces cables.

Si l'amplificateur de puissance SP-997 doit etre mis en marche ou arrete automatique par le preamplificateur, les liaisons par cables decrites ci-apres doivent etre correctement realizationes. Si le mode de fonctionnement decrit ci-dessus n'est pas souhaite, il suffit, la plupart du temps, de renconcer aux liaisons cablées decrites dans ce paragraphe.

Le SP-997 possède deux prises pour la commande de commutation. L'appareil émetteur (amplificateur de puissance/préamplificateur ou autre appareil qui transmet le signal de commutation) est relié à l'un de les prises « POWER CONTROL ». Si le cable « POWER CONTROL » est relié à cet appareil, la deuxième prise Jack sert à la retransmission du signal de commutation (par exemple vers l'amplificateur de puissance d'un autre canal) ou elle reste libre. Cet amplificateur de puissance ne peut pas générer de lui-même le signal de commutation pour d'autres composants d'une installation stéreo !

LIAISONS CABLES POUR LA COMMANDDE MISE SOUS TENSION (POWER CONTROL)

Attention :

De nombreux apparèils, qui peuvent être commandés par un signal de mise sous tension (sauf préamplificateur ou amplificateur), possédent deux douilles de connexion, qui ne sont pas désignées comme entrée ou sortie. Dans ce cas, on peut librementCHOISIR L'une des deux. Sur quelques apparèils, qui peuvent émettre le signal de commutation (préamplificateur et amplificateur de puissance) il manque aussi ces inscriptions. Dans ce cas, on peut admettre qu'il s'agit de sorties du signal.

Les connecteurs « POWER CONTROL » des préamplificateurs ou des amplificateurs ne doivent jamais être reliés entre eux ! Un seul préamplificateur ou un seul amplificateur peut être raccordé via une liaison « POWER CONTROL » directement ou indirectement à tous les autres apparèils !

Lorsqu'un cable de « POWER CONTROL » est connecté à l'une des deux sorties prévues à cet effet, l'amplificateur ne peut plus être étant à l'aide du bouton « POWER ». Il en est de même pour le cas où, le cable « POWER CONTROL » est seulement fixé sur le SP-997 et ne pas à d'autres apparèils. Si vous n'avez pas besoin de la fonction de commande de démarriage, vous doivent retarder les cables POWER CONTROL!

Notez que la minuterie d'arrêt automatique n'est pas disponible une fois un cable « POWER CONTROL » est connecté (indépendamment de l'activation/désactivation du commutateur « AUTO »). Dans ce cas on ne peut allumer/arrêter l'appareil qu'au moyen du signal du commutateur et la minuterie d'arrêt automatique ne peut qu'intervenir.

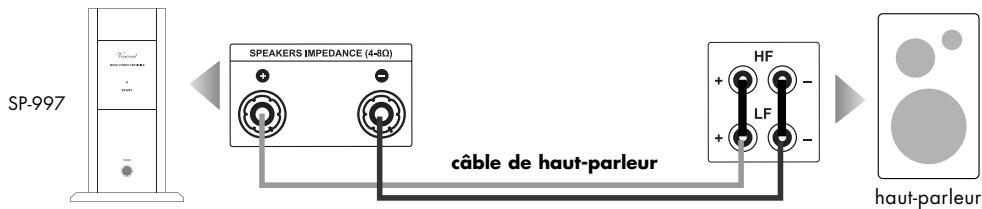

BRANCHEMENT DES HAUT-PARLEURS

Vou avz la possiblde de brancher normalment (avec un cable de haut-parleur a deux voies) un haut-parleur a un amplificateur SP-997. Pour cela you trouvez sur l'appareil deux paires de bornes de serrage (positive ^+ et negative - ).Vou pouze raccorder une extrimite d'un cable de haut-parleur a une paire de bornes de serrage. Les memes bornes ou des bornes similaires se trouvent sur le haut-parleur, avec egalement la designation de polarite (+00 - ) . Sur ces bornes seront raccordees les autres extrimites des cables de haut-parleurs correspondants. Les bornes de serrage similaires doivent chaque fois etre reliées entre elles par le cable de haut-parleur : la borne designee « + » de I' amplificateur doit etre reliée à la borne designee « + » du haut-parleur. Le SP-997 peut seulement traiter le signal audio d'un canal. L'autre canal ou les autres canaux (generalement L (gauche) ou R (droite), parfois aussi CENTER etc.) neccessent un autre ou d'autres amplificateurs de puissance.

Si chaque haut-parleur est relié tout à fait normalement à un cable à deux conducteurs, dans le cas de haut-parleurs avec double borne de raccordement (quatre bornes de serrage) il faudramettre en place un pontage (générale-ment fourni avec les haut-parleurs, sous la forme de plaquettes métalliques ou de courts morceaux de cables), entre les deux bornes de même polarité (par exemple les bornes désignées par « + »). Le raccord supérieur marqué du signe « + » doit être relié à l'un des raccords coupés du haut-parleur, marqué du signe « + ». Le raccord supérieur, marqué du signe « - » doit être relié à l'un des raccords coupés du haut-parleur, marqué du signe « - »

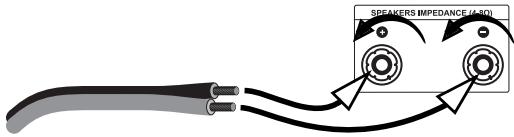

BRANCHEMENT DES HAUT-PARLEURS

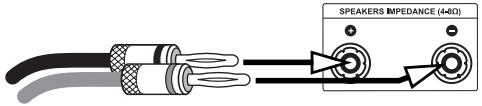

Si vous utilisez des cables de haut-parleur préequipés de fiches bananes de 4 mm, il vous suffira seulement de relier les deux fiches de chaque cable de haut-parleur avec les bornes correspondantes. Vous doivent éventuellesment restirer les petits bouchons en matière synthetique qui se trouvent dans les ouvertures des bornes de serrage et sont fixés lorsque l'amplificateur SP-997 est livré (dévissez complètement le couvercle à vis, retirez les bouchons, remettez le couvercle à vis en place). Les couvercles à vis devront être serrés en les tournants dans le sens horaire.

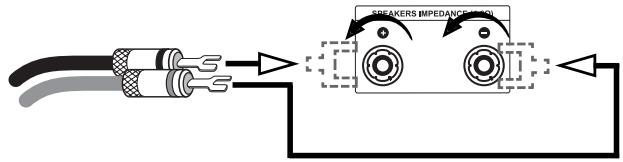

Si on utilise des câbles avec cosses, il faudra desserrer la molette de fixation en la tournant dans le sens antihoraire, insérer la cosse sous la molette et resserrer celle-ci en la tournant dans le sens horaire. Pour éviter tout dommage, assurez-vous que le branchement est bien serré et qu'aucune partie métallique dénudée de la cosse ne soit en contact avec la paroi arrêté ou une autre borne de raccordement.

En l'absence de cosse, retirez l'isolant de chaque extrémité du cable sur une longueur d'un cm environ. Torsadez le cable dénudé, pour éviter les court-circuits, desserrez la molette de fixation en la tournant dans le sens antihoraire et insérez l'extrémité du cable dans le perçage dégagé du bornier. Serrez maintainant le cable en faisant tourner la molette de serrage dans le sens horaire. Contrôlez le serrage correct du cable.

Attention :

Le haut-parleur utilise doit avoir une impedance nominale d'au moins 4 Ω.

Veuillez à la belle polarité des raccordements du cable de haut-parleur. Le contact positif est généralement de couleur rouge et marqué du signe « + ». Le conducteur marqué du cable de haut-parleur doit être relié à la borne positive.

UTILISATION DE L'APPAREIL

Action	Touches(s)	Description
Mise en marche et arrêt	POWER (1)	Utiliseze ce bouton situé à la partie avant de l'appareil pour l'éteindre et l'allumer. Ceci est impossible si un cable est branché à l'un des racçords du champ « POWER CONTROL » (6) auquel cas le SP-997 réagit uniquement au signal de branchement correspondant et le bouton « POWER » est désactivé. Si aucen cable « POWER CONTROL » n'est connecté, la fonction de mise en arrêt automatique peut être activée par « AUTO » (4). Lorsque l'apparil est éteint, il n'est pas complètement déconnecté de l'alienation et il réagit au signal de commutation à l'une des deux prises du « POWER CONTROL » (6). Avant d'allumer l'apparil, réduisez le volume du préamplificateur par mesure de précaution. Une fois que l'apparil a été allumé, le voyant LED à la partie avant clignote pendant cinq secondes. Il s'agit de l'intervalle pendant lequel un disjoncteur est actif et l'amplificateur est allumé en mode muet. En mode de fonctionnement normal, ce voyageant LED est allumé de façon continue et agit comme voyant de contrôle.
Choisir un raccord d'entrée	XLR/RCA (3)	Ce commutateur vous permet de déterminer si le signal d'entrée préamplifié doit être transmis à l'amplificateur par le raccord XLR ou RCA à la partie arrrière de l'apparil. Si le commutateur est en la position « XLR», le SP-997 ne peut pas traîter le signal correspondant par le raccord RCA, mais recoit只不过 le signal sur le raccord XLR.
Activer/désactiver la fonction d'arrêt automatique	AUTO (4)	Ce sélecteur active/désactive la fonction d'arrêt automatique. Cependant, elle ne fonctionne que si aucen cable « POWER CONTROL » n'est connecté à l'arrière. Si le sélecteur « AUTO » est mis sur la position « ON » et que le SP-997 a été allumé au moyen de « POWER », il passée en mode veille au bout de 30 minutes si aucen signal audio n'est reçu à l'entrée (3).

CONSEILS

Temps de rodage / échauffement

Vos apparèils audio demandent un certain temps pour atteindre leurs performances maximales. Ce laps de temps est très différents pour les différents composants de votre système. Vous obtiendrez un son de toute valeur qualité et plus homogène en laissant l'appareil sous tension.

Profitez de l'expérience de votre revendeur!

Ronflement du secteur

Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un ronflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel apparéil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut cause le problème.

L'expérience montre que ce phénomène est soit du à la connexion d'antenne du tuner ou du téléviseur, soit en relation avec des ordinateurs personnels, haut-parleurs electrostatiques, subwooferers, platines tourne-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.

Une autre cause possible du renflement est une interférence electromagnétique entre l'alimentation d'autres apparèils (p. ex. amplificateur, récepteur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.

Sur presque tous les apparheils électriques, le potentiel de masse de tous les signaux est amné sur un point central. Illes trouvent exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possède plusieurs une liaison inamivable avec le boîtier à un point stratégique favorable et les deux points sont également le plus souvent aussi raccordés précisé au point de masse central. C'est ainsi qu'on obtient aussi un effet de blindage du boîtier. Certains apparheils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrête de l'appareil. Quand celui-ci est mis en marche (s'il se trouve en position « ON »), le conducteur de protection et le boîtier sont tous deux déconnectés du point de masse, l'effect de protection du conducteur de protection est conservée.

Si vous ne parvenez pas à éliminer vous-même ce renflement, votre revendeur vous y aidera.

RESOLUTION DE PROBLEMES

Symptom	Cause possible du début	Remède
Ne fonctionne pas après avoir actionné le bouton « POWER »	Le cordon secteur n'est pas relié à une prise opérationnelle.Lé cordon secteur est défectueux ou il n'est pas entièrement enforcé dans la prise secteur ou celle de l'appareil.Un cable est branché sur un des raccords « POWER CONTROL » à l'arrière de l'appreil. Dans ce cas, le bouton « POWER » (1) est désactivé.Fusible de l'appareil ou appareil défectueux.	Réalisez une liaison à une prise opérationnel-le avec la tension appropriée.Vérifiez le cordon secteur, replaceze-le éven-tuellesment et enforcez sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil.Enlevez tous les cables reliés aux prises du « POWER CONTROL » (6) ou mettez en mar-che l'appareil qu'émet le signal « Power Control ».Preneze contact avec votre répondeur.
L'appareil ne peut pas être mis à l'accrité	Un appareil raccordé à une entrée du « POWER CONTROL » émet le signal de commutation.	Mettéz à l'accrit l'appareil, qui est responsa-ble de la mise en marche/arrêt du système(généralement le préamplificateur ou l'amplificateur intégré). Si la fonction de commande de commutation n'est pas souhaiée, enlevez tous les cables reliés aux prises du « POWER CONTROL » (6).
Pas de son, bien que l'appareil soit sous tension et activé (LED (2) allumé)	L'appareil source sélectionné actuellément au préamplificateur n'émet pas de signal.La sortie de l'appareil source n'est pas ou est mal raccordée ou pas raccordée à la bonne borne d'entrée du préamplificateur.Le mauvais canal d'entrée a été sélectionné au préamplificateur.Le VOLUME est régli trop bas au préamplifi-cateur.Lepréamplificateur a été mis en sourdine (fonction Mute).La sortie du préamplificateur n'est pas ou est mal raccordée à la prise d'entrée du SP-997 (3).Le réglage du commutateur « RCA/XLR » (3) à l'avant de l'appareil n'est pas approprié.Les cables de haut-parleurs ne sont pas cor-rectement raccordés aux bornes de raccorde-ment (5) ou sont défectueux.	Lancez la lecture de la source de signal rac-cordée.Corriguez la liaison de la source de signal.Corriguez la sélection d'entree au préamplifi-cateur.Augmentez prudemment le volume au préamplificateur.Désactivez la mise en sourdine (touche « MUTE » du préamplificateur).Corriguez la connexion du préamplificateur.Corriguez le réglage.Vérifiez et serrez les cables de haut-parleurs aux bornes de l'amplificateur (5) et aux bor-nes des haut-parleurs.

RESOLUTION DE PROBLEMES

Symptom	Cause possible du début	Remède
Mauvaise qualité du son	Les connexions des liaisons par cable sont desserrées, les connexions encrassees ou un cable est défectueux. Une platine tourne disque a été raccordée sans l'intermédiaire d'un préamplificateur phono à l'une des entrées de haut niveau du préamplificateur. Un apparéil avec sortie de haut niveau (par exemple un lecteur de CD) a été raccordé à l'entrée « LINE IN » (3) d'amplificateur.	Vérifiez les connexions audio et les cables. Raccodez un préamplificateur phono entre la platine tourne disque et le préamplificateur. N'utilisez des apparéils source avec sorties de haut niveau qu'aux entrées du préamplificateur.
Bourdonnement audible des basses	Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ».	Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ».

CHARACTERISTIQUES TECHNIQUES

Plage de transmission :

Puissance de sortie nominale à 8 :

Puissance de sortie nominale à 4 :

Sensibilité d'entrée :

Facteur de distorsion :

Rapport signal/bruit :

Impedance d'entree :

Alimentation :

Entrées :

Sorties :

Variante de couleur :

20 Hz - 20 kHz (±0,5 dB)

150W

250 W RMS

1,2V

< 0,1% (1 kHz, 1 W)

95dB

47 kΩ

230 V / 50 Hz

1x RCA Main Input mono,

1x XLR Main Input mono,

1x POWER CONTROL (3,5 mm prize Jack)

1 × 2 borniers de haut-parleur,

1x POWER CONTROL (3,5 mm prize Jack)

160 × 268 × 225 ~mm

6,5 kg

noir / argent

GLOSSaire

Niveau (dB)

Une maniere de représentater toute grandeur physique; mesure usuelle des tensions de signal et du volume. Est indiqué en décibels (dB). On désigne par tensions « au niveau Line » les tensions de signal inférieures à 1 Volt (RMS) qui convennent comme signaux audio pour les entrées des amplificateurs. Les entrées de l'amplificateur (seprésentant en général sous la forme de prises RCA) qui sont prévues pour les signaux du lecteur de CD, du lecteur de DVD etc. sont aussi désignées par « entrées de niveau Line »

RCA

Désignation française d'une connexion coaxiale, initialement abréviation de « Radio Corporation of America», le nom d'une entreprise française. Fiches et cables sont constitués d'un conducteur central et d'un conducteur extérieur concentrique. Permet la transmission d'un signal audio mono ou d'un signal video. Par rapport au XLR, ce type de connexion est aussi appelé « liaison de signal asymétrique » (« unbalanced »).

Sensibilité d'entrée

Terme désignant la plus faible tension d'entrée qui, à réglage maxi du volume de l'amplificateur, produit la puissance de sortie maxi. Exemples: 100mV à 500mV (millivolts) pour entrées de haut niveau, 2mV à 5mV à l'entrée phono MM ou 0,1 mV à 0,5 mV à l'entrée phono MC.

XLR

Egalement appelé : « Liaison symétrique » ou « balanced ». Une fiche de connexion pour apparreils audio. Elle est ronde, d'un diamètre d'environ 1,5 cm et possède trois broches de contact. XLR est une connexion alternative à RCA pour signaux BF dans le domaine professionnelnel audio. Son avantage consiste dans la possibilité de transmission supplémentaire du même signal, cependant modifié (c'est la raison des trois broches), de façon qu'aprèstraitement correspondant du signal dans l'appareil récepteur, les perturbations electromagnétiques induites sur le parcours des cables puisent être éliminées. Le niveau de transmission est en outre plus élevé, les signaux audio transmis sont ainsi moins sensibles aux parasites.

Vincent

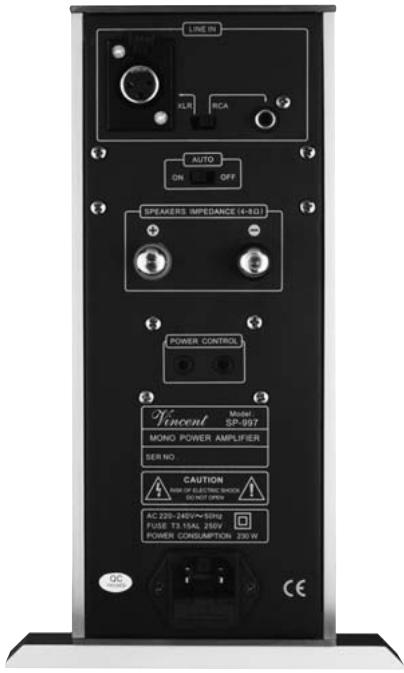

Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numero de série seouve au dos de l'appareil.

Seriennummer:

Serial number:

Numéro de série :

www.vincent-tac.de
