BEDIENUNGSANLEITUNG SP-997 VINCENT

Sehr geehrter Kunde,

wir danken Ohnen für das Vertrauen, welche Sie uns durch die Entscheidung für diesen hochwertige Audio-Produkt, das Ihr hem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen. Auch wenn Sie verständlicherweise sofort beginnen sollen, das Gerät zu verwenden,lesen Sieitte vor dem Aufstellen und Anschlieben these Handbuch sorgfältig durch. Es wird Ohnen bei der Bedienung und der optimalen Nutzung des Gerätes in Ihr System halten, selbst wenn diese durch ihren Fachhändler installiert wurde.

Bitte beachten Sie vor allem die Sicherheitseinweise, auch wenn einige davon offensichtlich erschieren * 們 ogen. Um Ihnen verwendete Fachbegriffe zu erlautern, ist ein kleines Lexikon im Anhang enthalten. Bei eventuellen Fragen steht Ihnen Ihr Fachhändler gern zur Verfugung, er ist auch Ihr Ansprechpartner im Fall der Garantie-Inanspruchnahme oder fur Reparaturen nach dem Gewährleistungszeitaum. Er ist in jedem Fall interessiert daran, dass Sie im ihre Erfahrungen mit Vincent-Produkten mitteilen.

Viel Freude mit unseren / Ihr demokt wünscht Ihnen

Ihr Vincent-Team

Dear Customer,

Sicherheitshinweise 4
Weitere Hinweise 5
Lieferumfang 6
Beschreibung des Gerätes 6
Installation 9
Bedienung des Gerätes 14
Weitere Tipps 15
Fehlerische 16
Technische Daten 18
Lexikon/Wissenswertes 19

deutsch

Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt. Es entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollenen folgende Hinweise vollständig gelesen und beachtet werden, um eine Gefährung zu vermeiden:

Das Gerät nicht öffnen! Gefahr des elektrischen Schocks!

Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.

Wartung/Veränderungen

Alle Betriebsmittel, die an die Netzspannung

des Haushalts angeschlossen sind, können dem Benutzer bei unsachgemäßer Behandlung gefährlich werden. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Das Produkt ist nur für den Anschluss an 230Volt/50Hz Wechselspannung, für Schutzkontaktsteckdosen und die Verwendung in geschlossenen Räumen zugelassen. Durch Veränderungen im Gerät oder an der Seriennummer erlischt der Garantieanspruch. Lassen Sie die Gerätesicherung nach einem Fehlerfall nur von Fachpersonal durch ein Exemplar gleichen Typs ersetzen.

Netzkabel/Anschluss

Ziehen Sie stets den Netzstecker und nie am Netzkabel, wenn Sie die Verbindung zum Stromnetz trennen wollen. Stellen Sie safer, dass beim Aufstellen des Gerätes das Netzkabel nicht gequetscht, extrem gebogen oder durch scharfe Kanten beschädigt wird. Fassen Sie das Netzkabel nicht mit nassen oder feuchten Handen an. Verwenden Sie das im Lieferumfang enthaltene oder andere Netzkabel von Vincent.

Ausschalten

Schalten Sie das Gerät jeder Mal aus,

bevor Sie andere Komponenten bzw. Laufsprecher anschlieBen oder entfernen, es vom Stromnetz trennen bzw. daran anschlieBen, es langere Zeit nicht benutzten oder dessen Oberfläche reinigen wollen. Warten Sie danach bei Vollverträkern, Endstufen und Receivern ca. eine Minute, bevor Sie Kabelverbindungen trennen bzw. herstellen.

Der Kontakt elektrisch betriebener

Geräte mit Flüssigkeiten, Feuchtigkeit, Regen oder Wasserdampf ist für diese Geräte und deren Benutzer gefährlich und unbedingt zu vermeiden. Achten Sie daraufuf, dass weder Flüssigkeiten noch Objekte in das Gerät gelangen (Lüftungsschlitze etc.). Es musssofar vom Stromnetz getrennt und vom Fachmann untersucht werden, falls dies geschehen ist. Setzen Sie das Gerät nie hohen Temperatoren (Sonneneinstahrung) oder starken Vibrationen aus.

Wärmeentwicklung

Achten Sie darauf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Umgebungsluft zirkulieren kann (keine Aufstellung in geschlossenen Schranken). Lüftungsöffnungen dürfen nicht verdeckt werden.

Lautstärke

Die maximal erträge lautstärke wird stets

weit unterhalb der maximal möglichen Einstellung am Verträger erreicht. Gehen Sie deshalb vorsichtig mit der Lautstärkeeinstellung um, damit Hörschäden vermieden werden. Damit Sie sich nicht unbeabsichtigt hoher Lautstärke aussetzen, stellen Sie vor dem Wechsel des Eingangsganals stets einen niedrigen Wert ein.

Reinigen

Ziehen Sie vor dem Reinigen der Außenflächen des Produkts den Netzstecker. Verwenden Sie möglichst ein weiches, flusenfreies, angefeuchtes Tuch. Verzichten Sie auf Scheuermittel, Lösungsmittel, Verdünner, entzündliche Chemikalien, Politumen und andere Reinigungssprodukte, die Spuren hinterlassen.

WEITERE HINWEISE

Aufstellen des Gerätes

Die Art der Aufstellung der Anlage hat

klangliche Auswirkungen. Stellen Sie diese deshalb nur auf eine davon geeignete, stabile Unterlage. Um das Klangpotential Ihres Systems optimal auszunutzen, empfehlen wir, die Geräte auf Vincent Racks zuplatzieren und nicht aufeinander zu stellen.

Elektronik Altgeräte

Dieses Gerät unterliegt den in der

europeanen Richtlinie 2002/96/EC festgelegten Bestimmungen, deren gesetzliche Umsetzung in Deutschland durch das Elektro- und Elektronikgeräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestruchenen Abfall-eimers auf dem Gerät gekennzeichnet.

Für Sie als Endverbraucher bedeutet das:

Alle nicht mehr verwendeten Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über darauf staatlich vorgesehene Stellen entsorgt werden. Damit vermeiden Sie Umweltschäden und halten mit, die Hersteller zur Produktion von langbeigen oder wieder verwendbaren Produkten zu motivieren. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben.

CE-Zeichen

Dieses Gerät erfüllt die gültigen EU-Richtlinien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den Richtlinien für Niederspannungsgeräte).

Erklärungen/Hinweise

Dieses Dokument wurde verfasst von

Andreas Boer. Es ist ein Produkt der Sintron Vertriebs GmbH, 76473 Iffezheim undarf ohne ausdrückliche und schriftliche Genehmigung weder komplett noch auszugsweise kopiert oder verteil werden.

Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH, 76473 Ilfezheim.

Vincent arbeitet ständig an der Verbesserung und Weiterentwicklung seiner Produkte. Deshalb bleiben Änderungen an Design und technischer Konstruktion des Ge-rates, sofern sie dem Fortschritt dienen, vorbehalten.

Der Inhalt dieser Anleitung hat lediglich Informationscharakter. Er kann jederzeit ohne vorherige Ankündigung geändert werden und stellt keine Verpflichtung seitens des Markeninhabers dar. Diese übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenauigkeiten, die möglicherweise in dieser Bedienungsanleitung enthalten sind.

Aufbewahren der Verpackung

Wir empfehlen Ohnen ausrücklich, nach Mogglichkeit die Originalverpackung fur spätere Transportzweck aufzubewahren. Transportschäden treten bei ungeignet verpackten HiFi-Geräten früig auf. Dadurch, dass die Originalverpackung exakt zum Gerät passst, wird das Risiko einer Beschädigung während eines notwendigen Transportes gemindert.

Erläuterung der grafischen Symbole

Der Blitz weist Sie daraufhin, dass im Gerät gefährliche Spannungenvorhanden sind, die einen Stromschlag verursachen konnen.

Das Ausrufezeichen macht Sie auf besonderss wichtige Hinweise bezüglich Bedienung und Wartung aufmerksam.

Der Zeigefinger kennzeichnet nützliche Informationen und Hinweise für den Umgang mit dem Gerät.

LIEFERUMFANG

Bitte prufen Sie den Inhalt der Verpackung, diese sollentzlich zum Gerät folgenden Zubehör enthalten:

1Netzkabel
- 1 Kabel für die Einschaltsteuerung ("POWER CONTROL")
-这意味着Handbuch

BESCHREIBUNG DES GERÄTES

Die Vincent-Entwickler führten sich nicht nur der Stereo-Tradition verpflichtet, auch für Mehrkanaltonanlagen und Heimkinos werden langbeige und überlegene Komponenten hergestellt. Unabhängig jeglicher Entwicklung auf dem Audio-Markt und unabhängig davon, welche Art Audio-Anlage aufgebaut werden soll, gibt es eine Gerätekategorie, deren Komponenten in jeder zukünftig zusammengestalten Anlage weiterverwendet werden können: die Endverträger! Denn egal, welches die Datenträger oder Datenformate der Zukunft sind, der Ton muss stets den Weg zum Lautsprecher finden.

Um dem Kunden zu erhögbaren, Endversteller flexibel und kanalweise kombinierbar einzusetzen, entwickelte Vincent Mono-Endsteller mit geringer Gehäusebreite. Diese sind dadurch nicht nur in allen in Vor-/Endstufe(n) getrennten Anlagen einsetzbar, sondern halten sich auch leicht in den allgemein gebrachtehichen HiFi-Racks oder direkt beim Laufsprecher unterbringen.

Der SP-997 ist ein vielseitiger Endversteller aus dem Programm von Vincent. An seine Seite lassen sich Stereo-Vorsteller (SA-94, SA-93Plus), kompakte Stereovorsteller (SA-96), Kopfhörervorsteller (KHV-1) oder Mehrkanal-Dekodervorstufen (SAV-C-Reihe) stellen. Für eine optimale Zusammenarbeit mit den anderen Komponenten des Systems kann sich der Endversteller entweder abhängig von einem Einsatzsteuerungssignal (POWER CONTROL) automatisch ein-/ausschalten oder nach 30 Minuten ohne Audiosignal (LINE IN) automatisch in Bereitschaft schalten. Trotz der geringen Gehäuseabmessungen hat der SP-997 genug Kraft für alle Laufsprechertypeen.

Zusammen mit CD-Playern, DVD-Playern, Tunern, Vorverstärkern sowie den HiFi-Möbeln und Laufsprecherkabeln des Vincent-Sortiments konnen unter Verwendung dieser Mono-Endverstärker die verschiedenesten, perfekt harmonierenden Systeme aufgebaut werden.

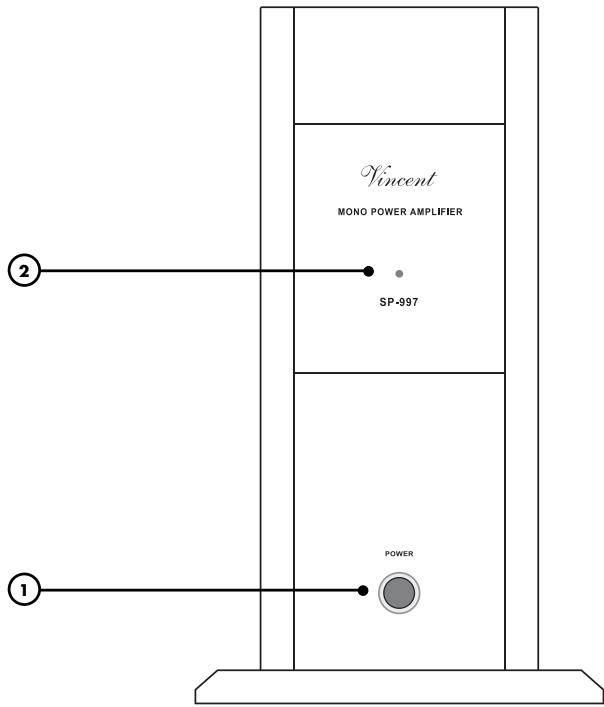

VORDERANSICHT

1. POWER: Netzschalter

Dieser Taster schaltet das Gerät ein und in die Bereitschaft. Ist kein Kabel an beiden Anschlüsse „POWER CONTROL" gesteckt, kann am Umschalter „AUTO" der Geräterückseite die Audio-signal-abhängige Abschaltautomatik aktiviert oder deaktiviert werden. Ist ein „POWER CONTROL"-Kabel angesteckt, bestimmt dessen Schalt-signal, ob das Gerät eingeschaltet oder in Bereitschaft ist.

2. POWER-LED

Leuchtet, solange das Gerät eingeschaltet und aktiv (nicht in Bereitschaft) ist.

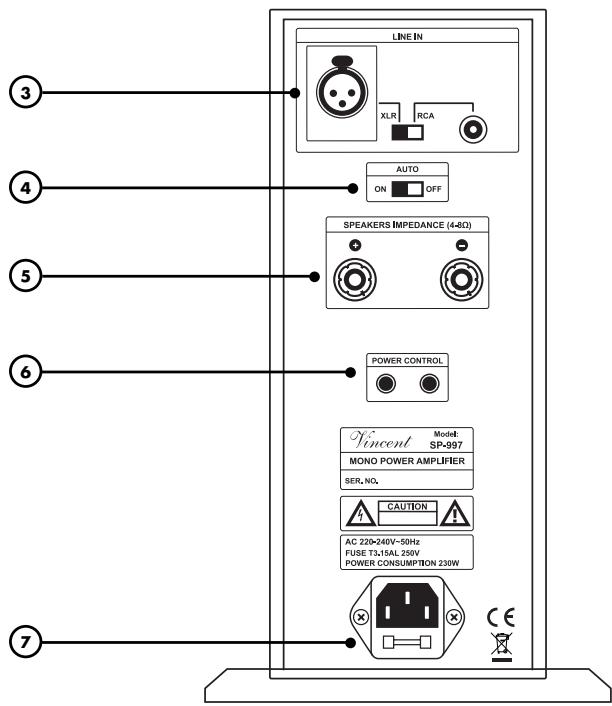

RÜCKANSICHT

3. LINE IN: Eingang für vorverständiges Mono-Audiosignal

Ein Anschluss these Eingangs wird mit dem Ausgangsanschluss des Vorverstärkers für den gewünschten Kanal verbunden. Zum Beispiel mit „PRE OUT R", wenn der SP-997 für den Lautsprecher des rechten Stereo-Kanals verwendet werden soll. Es kann immer nur einer der beiden Anschlüsse des Eingangs verwendet werden, der Umschalter „XLR/RCA" muss sich in der richtigen Position befinden. Keine Hochpegelquelle anschließlich!

4. AUTO: Abschaltautomatik

Mit thisem Umschalter legen Sie fest, ob der eingeschaltete Endverträger automatisch in die Betriebsbereitschaft geschlossen werden soll, sobald für mehr als 30 Minuten kein Signal am momentan eingestehen Audio-Eingang (3) anliegt. Die Abschaltautomatik ist nicht wirksam, wenn eine „POWER CONTROL"-Verbindung am SP-997 angebracht ist.

5. SPEAKERS:

Laatsprecheranschlussklemmen

Ausgangsbuchsen mit Schraubklemmen zum Anschluss von einem Laufsprecher. Es konnen Laufsprecherkabel mit 4mm Bananensteckern verwendet werden.

6. POWER CONTROL: Einschaltsteuerung

Über diese Klinkenbuchsen (3,5 mm) werden die Signale zur Einschaltsteuerung (POWER CONTROL) empfangen und weitergesendet. Sobald eine „POWER CONTROL“-Verbindung an der Rückseite des Endvermösters angebracht ist, bestimm ausschließlich das darüber anliegende Signal, ob der SP-997 eingeschaltet oder in Bereitschaft ist.

7. Netzbuchse mit Sicherungshalter

Bringen Sie hier das Netzkabel an und verbinden Sie es mit der Stromversorgung. Das keine Kunststoff-Gehäuse an der Unterseite der Netzbuchse beinhaltet die Gerätesicherung. Beachten Sie dazu die Sicherheitshinweise.

INSTALLATION

Stellen Sie die Kabelverbindung in der nachfolgenden genannten Reihenfolge her. Bringen Sie erst zuletzt das Netzkabel an und verbinden es mit der Steckdose.

ZUR BESONDEREN BEAuchtUNG

Entfernen der Schutzkappen

Vor der ersten Installation müssen von allen verwendeten Anschlüssen an der Geräterückseite die

Kunststoff-Schutzkappen

entfernt werden.

Cinch-Anschlüsse

Das Berühren des mittleren Kontaktstiftes des Cinch-Steckers mit dem äußeren Kontakt der Cinch-Buchse kann bei eingeschalteten Geräten im schlimmsten Fall zur Beschädigung der Geräte führen. Nehmen Sie deshalb niemals Änderungen an den Kabelverbindungen vor, während die Geräte eingeschaltet sind!

XLR-Anschlüsse

Beachten Sie, dass europäische und US-amerikanische XLR-Signalbelegung unterschied sind. Dieses Vincent Gerät verwendet das europäische System nach dem Standard AES14-1992 der „Audio Engineering Society". Der Aufbau des Kabels ist in jedem Fall gleich. Solange beide verbundenen Geräte derselben Norm entsprechen, ist die Signalverbindung richtig. Dies ist immer der Fall, wenn beide von Vincent hergestellt wurden. Werden zwei Geräte unterschiedlicher Norm verbunden, wird dadurch das Signal invertiert. In dieser Fall muss die Signalbelegung an einer Seite der Verbindung geändert werden. Ihr Fachhändler wird Sie damit unterstützen.

Laufsprecheranschluss

Es ist empfehlenswert, konfektionierte Lautspricher-kabel zu verwenden, anstatt die Innenleiter (Litze) der Kabel direkt anzuklemen. Bananenstecker oder Kabelschuhe bieten höhere Sicherheit gegen Kurzschlüsse und Beschädigung der Lautspricher oder des Verständers.

Sorgen Sie damit, dass blanke Laufsprecherdrechte sich niemals gegenseit oder das Metall der Gehäuserückwand berühren können!

Achten Sie auf korrekten Anschluss der positiven und negativen Laufsprecherdrechte. Vertauschter Anschluss macht sich durch verringerte Klangqualität bemerkbar.

Verwenden Sie nur Laufsprecher mit einer Nennimpedanz von mindestens 4

Bei Verwendung von Laufsprecherkabeln mit 4mm-Bananensteckern müssen vor dem Einstecken die Kunststoff-Stopfen in den Laufsprecherklemen entfernt werden.

Kabel und Steckverbindungen

Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Unzureichende Anschlüsse konnen Störgeräuche, Ausfälle und Fehlfunktionen verursachen.

Falsch

-Richtig

Um das Klangpotential der Komponenten voll auszuschöpfen, sollenn nur hochwertige Lautsprecher- und Verbindungskabel, beispiesweise Vincent Kabel, verwendet werden. Bevorzugten Sie geschirmte Audio-Kabel. Ihr Fachhändler wird Sie gern这点bezüglich beraten.

ANSCHLUSS EINES VORVERSTÄRKERKANALS

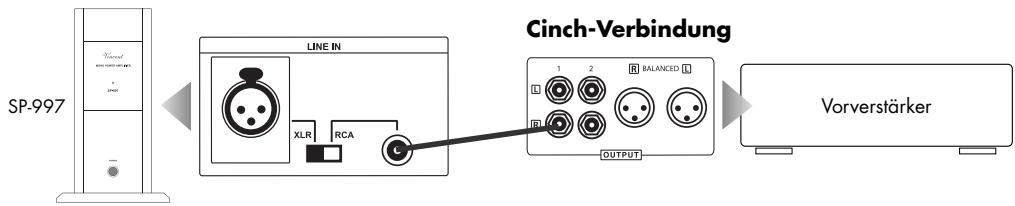

Dieser Endversteller ist mit einem Audio-Eingang (LINE IN") versehen, an welchem das Gerät das vorverstärkte Signal eines Audio-Kanals (R, L, CENTER o.ä.) erwartet. Dies ist die Audio-Information, welche der SP-997 für den Laufsprecher aufbereitet.

Hinweis:

An diesen Eingang darf keine Quelle mit Standard-Hochpegelsignal (LINE OUT") angeschlossen werden. Er ist nur für vorverstärkte Signale (z.B. PRE OUT") vorgesehen.

Dieser Audio-Eingang ist mit zwei Anschlüssen ausgestattet, wodurch der Vorversteller wahlweise mittels Cinch- oder XLR-Verbindung an den SP-997 angeschlossen werden kann. Wenn Ihr Vorversteller beide Moggiekeiten bietet, bevorzugen Sie XLR. Es kann zu jeder Zeit nur einer der beiden Anschlisse verwendet werden, die Einstellung am Umschalter „XLR/RCA" bestimmt, welcher Anschluss momentan als Eingang verwendet wird. Soll der Vorverstellerkanal mit einem Cinch-Kabel angeschlossen werden, so ist die Einstellung „RCA" zu wahlen. Soll der Vorverstellerkanal mit einem XLR-Kabel angeschlossen werden, so ist die Einstellung „XLR" zu wahlen.

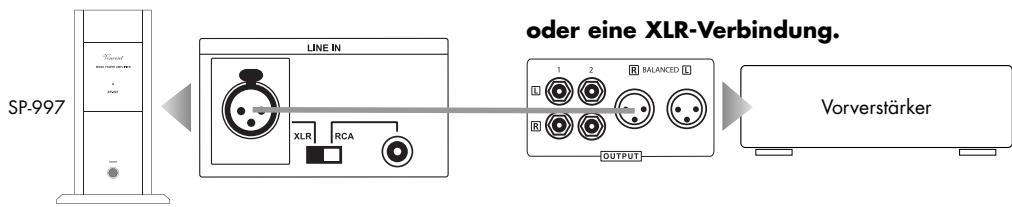

Verbinden Sie den gewünschten Anschluss des SP-997 mit einem der Vorverstärkerausgangsanschlüsse (z.B. „PRE OUT R" oder „OUTPUT R", falls der SP-997 für den rechten Kanal eines Stereo-Systems zuständig sein soll). Verwenden Sie entweder eine

Beide "LINE IN"-Anschlüsse dürfen gleichzeitig belegt sein und es ist so möglich, zwei Vorverstärker gleich-zeitig anzuschlieben und nach Bedarf auf den gewünschten „LINE IN"-Eingangssanschluss umzuschalten. Bevor Sie dies tun, stellen Sie safer, dass die Lautstärke des jeweiligen Vorverstärkers nicht zu hoch eingestellt ist.

Ist das Gerät eingeschaltet „POWER" und damit kein Kabel an die „POWER CONTROL" Anschlüsse angebracht, kann durch Einstellung des Umschalters „AUTO" (4) auf „ON" die Abschaltautomatik aktiviert werden. Dann schaltet sich das Gerät automatisch in Bereitschaft, sobald für 30 Minuten kein Signal am momentan ausgewählten Eingangsanschluss „LINE IN" (3) anliegt.

ANSCHLUSS DES NETZKABELS

Prufen Sie, ob die Stromversorgung Ihres Haushalts für das Gerät geeignet ist. Benötigte Spannung und Frequenz sind auf der Geräterückseiteiben der Netzbuchse abzULEsen.Wenn die Stromversorgung geeignet ist, drücken Sie den Kaltgerätestecker des mitgelieferten Netzkabels fest in die Netzbuchse an der Geräterückwand (7). Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.

KABELVERBINDUNGEN FÜR DIE EINSCHALTSTEUERUNG (POWER CONTROL)

Viele AV-Systeme bestehen aus einer Vielzahl von Einzelkomponenten. Um diese nicht vor und nach jedem Gebrauch alle einzeln aus- und einszuschalten, haben manche Hersteller die Geräte mit einer so genannten „TRIG-GER"-Schaltung, auch „POWER CONTROL" oder „Einschaltsteuerung" genannt, ausgestellt. Vor allem für Vor- und Endstufen wird diese Art der ferngesteuerten Standby-Schaltung verwendet. Um diese verwenden zu konnen, müssen Kabelverbindungen direkt oder indirectt zwischen dem Vorvermör/Kollvermör und allen Geräten, welche die „POWER CONTROL"-Funktion untersutzen, hergestellt werden. Die Funktion „POWER CONTROL" bewirkt, dass jeder Ein-bzw. Ausschalten eines Gerätes des Systems (üblicherweise des Vor-/Vollvermörsters) automatisch das Ein-/Ausschalten aller daran angeschlossenen Geräte, die diese Funktion untersutzen, auslöt. Beachten Sie, dass alle Geräte, welche auf die Einschaltsteuerung reagieren, im Ausschaltzustand nicht vom Netz getrennt, sondern in Bereitschaft geschäftet sind. Als Verbindungskabel finds zweiadrige, mit 3,5 mm Klinkenstecker (mono) versehene Leitungen Verwendung. Für die Verbindung zwischen jeweils zwei Geräten wird ein dieser Kabel bestehtigt.

Wenn sich also der Endverträger SP-997 automatisch mit dem Vorverträger ein-/ausschalten soll, müssen die nachfolgend beschriebenen Kabelverbindungen für die Einschaltsteuerung richtig vorgenommen werden. Ist die hier beschriebene Arbeitsweise nicht erwüntigt, reicht es meist, diese Kabelverbindungen wegzulassen.

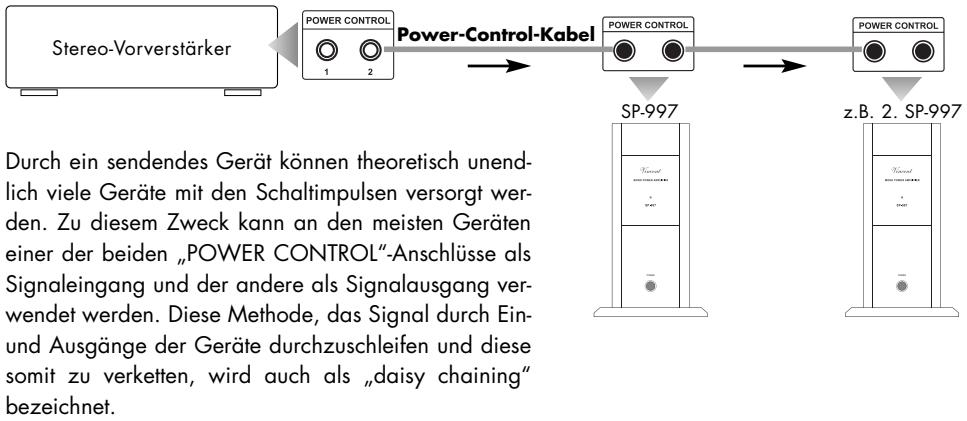

Der SP-997 besitz zwei Anschlüsse für die Einschaltsteuerung. An einen dieser beiden kann das sendende Gerät (Vollversteller/Vorversteller oder ein Gerät, welches das Schaltsignal weiterleitet) angeschlossen werden. Ein mit „POWER CONTROL" oder „TRIGGER" beschriffter Ausgang des sendenden/weiterleitenden Gerätes muss dazu mit einem der beiden Schaltsignalanschlüsse des SP-997 verbunden werden. Ist das „POWER CONTROL"Kabel zu thisem Gerät angeschlossen, dient der zweite Klinkenanschluss des SP-997 dem Weitergeben des Schaltsignals (zum Beispiel zum Endversteller des anderen Kanals) oder bleibt frei. Der Endversteller SP-997 kann das Schaltsignal für weitere Komponenten einer Stereoanlage nicht selbst erzeugen!

KABELVERBINDUNGEN FÜR DIE EINSCHALTSTEUERUNG (POWER CONTROL)

Achtung:

Viele der Geräte, welche durch ein Schaltsignal gesteuet werden konnen (nicht Vorversteller oder Vollversteller), besitzen zwei Anschlussbuchsen, welche nicht als Ein- oder Ausgang gekennzeichnet sind. In thisem Fall kann einer der beiden beliebig gewählt werden. Auch an einigen Geräten, welche das Schaltsignal ausgegeben (Vor- und Vollversteller) fehlen diese Beschriften. In dem Fall kann davon ausgegangen werden, dass es sich um Signalausgänge handelt.

"POWER CONTROL"-Anschlisse mehrerer Voroder Vollversteller)durfen niemals unterinander verbunden werden! An alle anderen Geräte darfdirekt oder indirekt nur ein Voroder Vollversteller über POWER CONTROL"-Verbindung angeschlossein sein!

Wenn ein „POWER CONTROL“-Kabel an der Rückseite des Endverstärkers angeschlossen ist, kann der Endverstärker nicht mehr durch den Taster „POWER“ ein- oder ausgeschelt werden. Dies gilt auch für den Fall, dass das „POWER CONTROL“-Kabel nur am SP-997 und nicht am anderen Kabelende in ein Gerät eingesteckt ist. Wenn die Funktion der Einschaltsteuerung nicht erwücht ist, mussen deswegen die Schaltsignalkabel halten!

Beachten Sie, dass die Abschaltautomatik nicht mehr verfügbar ist, sobald ein „POWER CONTROL“-Kabel angeschlossen ist (unabhängig davon ob die Option am Schalter „AUTO“ aktiviert ist). In thisem Fall soll sich das Gerät nur in Abhängigkeit des Schaltsignals ein-/ausschalten und die Automatik hatte ledigious störenden Einfluss.

ANsCHLUSS DER LAUTSPRECHER

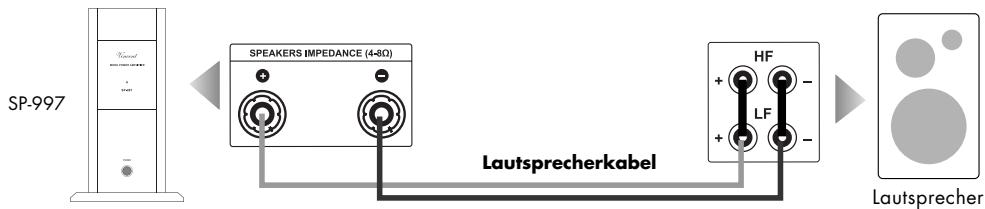

An den Endversteller SP-997 kann ein Laufsprecher angeschlossen werden. Für den Laufsprecher finden Sie am Gerät zwei Laufsprecherklemmen (positiv + und negativ -), welche mit einer Seite eines zweiadrigen Laufsprecherkabels verbunden werden. Am Laufsprecher gibt es gleichartige oder ähnliche Anschüsse, auch hier ist markiert, welcher Anschluss zu welchem Pol (+ oder -) gehört. Hier wird das andere Ende des dem Laufsprecher zugeordneten Laufsprecherkabels angeschlossen. Durch das Laufsprecherkabel muss jeweils gleichartige Anschlüsse eines Klemmenpaares miteinander verbunden werden: die mit „+“ markierte Klemme am Versteller muss zu einem mit „+“ markierten Anschluss des Laufsprechers führen. Der SP-997 kann nur das Audiosignal eines Kanals verarbeiten. Für den/die weiteren Kanäle (L, R, oder auch CENTER etc.) wird eine weitere Endstufe bzw. werden weitere Endstufen besteht.

Bei Laufsprechern mit Doppelanschluss (vier Laufsprecherklemen) müssen die (meist mit den Laufsprechen gelieferten) Kontaktbrücken (meist keine Metallplätten oder kurze Kabelstückchen) jeweils zwischen den beiden Klemmen gleicher Polung (z.B. bereits mit „+“ beschrifften Klemmen) angebracht werden. Der mit „+“ markierte Anschluss des SP-997 wird mit einem der mit „+“ markierten, gebrachten Anschüsse des zugeordneten Laufsprechers verbunden. Der mit „-“ markierte Anschluss des Verständrakers wird mit einem der mit „-“ markierten, gebrachten Anschüsse des zugeordneten Laufsprechers verbunden.

ANSCHLUSS DER LAUTSPRECHER

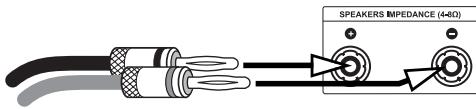

Wenn Sie konfektionierte Lautspracherkabel mit 4 mm Bananensteckern verwenden, brauchen Sie nur die zwei Stecker eines jeder Lautspracherkabels mit den zwei zugehörigen Klemmen zu verbinden. Eventuell müssen die im Auslieferungszustand angebrachten, keinen Kunststoff-Stopfen in den Klemmenlochern entfernert werden (Schraubkappe vollständig abschrauben, Stopfen entfernen, Schraubkappe wieder aufsetzen). Die Schraubkappe der Klemme sollte im Uhrzeigersinn festgedreht werden.

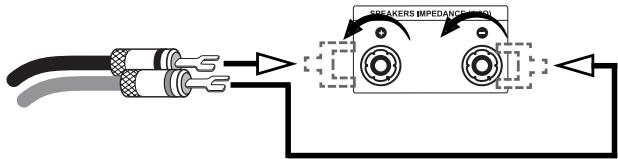

Sollen Kabelschuhe verwendet werden, muss an jeder Klemme der Schraubkopf im Gegenuhrzeigersinn gelöst, der Kabelschuh darunter geschoben und die Schraubkappe im Uhrzeigersinn festgedreht werden. Stellen Sie zur Vermeidung von Schäden sichere, dass der Anschluss fest sitzt und kein blankes Metall von den Kabelschuhen die Rückwand oder einen anderen Anschluss berührt.

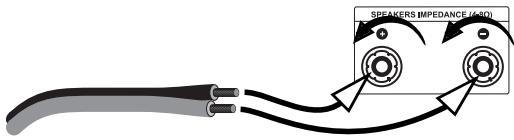

Wenn an das Lautsprecherkabel keine Steckverbinder angebracht werden sollen, entfernen Sie ein ca. 1 cm langes Stück der Isolierung von jedem Endstück des Lautsprecherdrahtes. Verdrillen Sie die blanke Litze, um Kurzschlüsse zu vermeiden. Drehen Sie den Knopf der Lautsprecherklemme im Gegenhrzeigersinn, umihn zu losen und führen Sie das blanke Drahtende in das nun freiigende Klemmenloch ein. Drehen Sie den Knopf nun im Uhrzeigersinn, um den Draht in der Lautsprecherklemme festzuklemen. Achten Sie daraufuf, dass die Verschraubung fest ist.

Achtung:

Der verwendete Laufsprecher muss eine Nennimpedanz von mindestens 4 aufweisen.

Achten Sie auf die richtige Polung der Lautspracherkabelanschlüsse. Der positive Kontakt ist mein rot und oft mit „+“ markiert. Die markierte Leitung des Lautspracherkabels muss mit dem positiven An Schluss verbunden werden.

BEDIENUNG DES GERÄTES

Aktion	Taste(n)	Beschreibung
Ein- und Ausschalten	POWER (1)	Das Gerät wird an thisem Taster der Gerätevorderseite ein- und ausgeschal-tet. Dies ist nicht möglich, wenn ein Kabel an einem der Anschlüsse „POWER CONTROL“ (6) eingesteckt ist. Wenn dies der Fall ist, reagiert der SP-997 auf ein über das Kabel anliegenden Schaltsignal und der Taster „POWER“ ist ohne Funktion. Ist kein „POWER CONTROL“-Kabel eingsteckt, kann mit „AUTO“ (4) die Abschaltautomatik zugeschiedt werden. Im ausgeschalten Zustand ist das Gerät nicht vollständig vom Stromnetz getrennt. Vor dem Einsatzlichen solls vorschthalber die Lautstärkeeinstellung des Vorverträkers reduziert werden. Nach dem Einsatzlichen blinkt die LED an der Gerätevorderseite für 5 Sekunden. Dies ist die Zeit in welcher eine Schutzschaltung aktiv ist und der Endverträker stummgeschaltet ist. Im Normalbetrieb leuchtet diese LED dauerhaft als Kontrollleuchte.
Eingangsanschluss (XLR oder Cinch) wahren	XLR/RCA (3)	Hier stellen Sie ein, ob dem Endverträker das vorverträkte Eingangs-signal am XLR- oder dem Cinch-An Schluss an der Geräterückseite zur Verfügung gestellt wird. Ist der Umschalter in der Position „XLR“, so kann der SP-997 ein am Cinch-An Schluss anliegenden Signal nicht verarbeiten.
Audiosignal-abhängige Abschaltautomatik ein-/abschalten	AUTO (4)	Mit thisem Umschalter kann die Abschaltautomatik zugeschiedt oder deakti-viert werden. Wirksam ist sie allerdings nur, wenn kein „POWER CONTROL“-Kabel an der Geräterückseite eingesteckt ist. Ist der Umschalter „AUTO“ auf „ON“ eingestellt und wurde der SP-997 mit dem Taster „POWER“ einge-schaltet, schaltet er sich in Bereitschaft, wenn für 30 Minuten kein Audiosignal am momentan ausgewählten Eingangsanschluss (3) erkannt wurde.

WEITERETIIPPS

Einspielzeit / Aufwärmen

Ohre Audio-Geräte benötigen eine gewisse Zeit bis sie ihre klangliche Höchstleistung erreichen. Dieser Zeitraum ist für die verschiedene Komponenten Ihres Systems sehr unterschiedlich. Bessere und gleichformigere Leistung erhalten Sie während der Zeit, die das Gerät eingeschaltet bleibt.

Nutzen Sie die Erfahrung Hiss Fachhändlers!

Netzbrummen

Bestimmte Quellgeräte konnen im Verbund mit dem Verstärker zu einem über die Lautsprecher hörbaren Brummgeräusch führen, dessen Lautstärke sich mit dem Lautstärkeregler beeinflussen{lsst. Dies ist kein Hinweis auf einen Mangel eines ihrer Audio-Produkte, muss aber durch entsprechende Maßnahmen verhindert werden. Generell kann jeder an den Verstärker angeschlossene, ebenfalls netzbetriebene und mit dem Schutzleiter des Stromnetzes verbundene Gerät这点es Problem hervorrufen.

Dieses Phenomen wird erfahrungsgemäß entweder durch den Antennenanschluss des Tuners bzw. Fernsehers oder in Verbindung mit Personalcomputern, elekrostatischen Lautsprechern, Subwoofern, Plattenspielern oder Kopfhörerverständern hervorgerufen,

sofern eine Audioverbindung zum Veränder besteht. Eine weitere mögliche Quelle für Brummstörungen stellt die elektromagnetische Einstrahlung des Netzteiles anderer Geräte (z.B. Veränder, Receiver, CD-Player, Tuner usw.) auf das Tonabnehmersystem eines angeschlossenen Plattenspielers dar. Solche Fehlerursachen kann manleitung selbst ermitteln, indem man die Aufstellung des Plattenspielers gegenüber den anderen Geräten verändert.

Das Massepotential aller Signale ist in fast jedem elektrischen Gerät an einemzentralen Punkt zusammengefasst. Dort finden sie kein auf dem gemeinsame Verbindung. Sollte ein Schutzleiter vorhanden sein, hat er immer an einer strategisch gunstigen Stelle eine unlosbare Verbindung mit dem Gehäuse und beiden werden meinst auch kein auf dem Gesamtern Massepunkt mit angeschlossen. So wird auch die abschirmende Wirkung des Gehäuses erzeugt. Manche Geräte besitzen einen Masse-Trennschalter (GND SWITCH) an der Geräterückseite. Wenn dieser eingeschaltet ist (sich in der Position "ON" befindet), sind Schutzleiter und Gehäuse gemeinsam vom Massepunkt abkoppelt. Dies kann helfen, das Netzbrumm den beseitigen. Die Schutzleiterwirkung bleibt erhalten.

Ist das Brummgeräusch durch eigene Versuche nicht zu

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Keine Funktion nach Drücken des Tasters „POWER"	Netzkabel nicht an eine betriebsbereite Steckdose angeschlossen.	Stellen Sie eine Verbindung zu einer faktio-nierenden Steckdose mit der geeigneten Netzspannung her.
	Netzkabel nicht fest in die Steckdose und die Gerätebuchse gesteckt oder defekt.	Prüfen Sie das Netzkabel, tauschen Sie es gegebenenfalls gegen ein geeignetes Kaltge-rätekabel aus und drücken Sie dessen Stecker fest in die Steckdose und auf der anderen Seite in die Netzbuchse des Gerätes.
	An einem der Anschlüsse „POWER CON-TROL" an der Geräterückseite ist ein Kabel eingesteckt. In thisem Fall ist der Taster „POWER" (1) ohne Funktion.	Enfernen Sie das „POWER CONTROL"-Kabel oder schalten Sie das Gerät ein, wel-ches das Einschalsignal ausgibt.
	Gerätesicherung oder Gerät ist defekt.	Kontaktieren Sie ihren Fachhändler.
Das Gerät{lösst sich nicht aussalten	Ein an den „POWER CONTROL“-Eingang angeschlossenes Gerät gibt das Schaltsignal (12V) aus.	Schalten Sie das Gerät ab, welche für das Ein-/Ausschalten des Systems verantwortlich ist (meist Vor- oder Vollverträker). Ist die Funktion der Einschaltsteuerung nicht erwünscht, erhönen Sie alle Kabel von den Anschlüssen „POWER CONTROL" (6).
Kein Ton, obwohl Gerät eingeschaltet und aktiv (LED (2) leuchtet)	Das momentan am Vorversteller eingeselte Quellgerät gibt kein Signal aus.	Starten Sie die Wiedergabe der angeschlos-tenen Signalquelle.
	Ausgang des Quellgerätes nicht oder falsch bzw. nicht mit dem gewülsenchen Eingangs-anschluss des Vorverträkers verbunden.	Korrigieren Sie den Anschluss der Signalquelle.
	Falscher Eingangskanal am Vorverträker gewählt.	Korrigieren Sie die Eingangswahl.
	Lautträke am Vorverträker zu niedrig einge-stellt.	Erhöhen Sie vorsichtig die Lautträke.
	Der Vorverträker ist stummgeschaltet (Mute-Funktion).	Deaktivieren Sie die Stummschaltung (Taste „MUTE" des Vorverträkers).
	Ausgang des Vorverträkers nicht bzw. falsch mit dem Eingangsanschluss des SP-997 verbunden.	Korrigieren Sie den Anschluss des Vorverträkers.
	Der Eingangsumschafter „XLR/RCA" im Anschlussfeld „LINE IN" ist falsch eingestellt.	Stellen Sie an thisem Umschalter den richti-gen Eingangsanschluss ein.
	Die Laufsprecherkabel sind nicht richtig mit den Anschlussklemen des SP-997 verbunden oder defekt.	Prüfen und befestigen Sie die Laufspre-CHKabel an den Klemmen des Verträkers (5) und an den Laufsprecheranschlussen.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Schlechte Tonqualität	Anschlüsse der Kabelverbindungen sind lose, die Anschlüsse verschmutzt oder ein Kabel defekt.	Prüfen Sie die Audio-Anschlüsse.
	Ein Plattenspieler wurde ohne zwischengeschaltslete Entzerrervorstufe (Phonovorstufe) an einen der Hochpegeleiningänge des Vorverständkers angeschlossen.	Schließen Sie eine Phonovorstufe an.
	Ein Gerät mit Hochpegelausgang (z.B. CD-Player) wurde an den Endstufeneingang „LINE IN" (3) angeschlossen.	Verwenden Sie Quellgeräte mit Hochpegelausgängen nur an den Eingängen des Vorverständkers.
Tiefton- Brummen zu hören	Siehe Abschnitt „Netzbruppen" im Kapitel „Weitere Tipps".	Siehe Abschnitt „Netzbruppen" im Kapitel „Weitere Tipps".

TECHNISCHE DATEN

Frequenzgang:

Nennausgangsleistung an 8

Nennausgangsleistung an 4

Eingangsempfindlichkeit:

Klirrfactor:

Signal-Rausch-Abstand:

Eingangsimpedanz:

Netzanschluss:

Eingänge:

Ausgange:

MaBe:

Gewicht:

Farbe:

20 Hz - 20 kHz (±0,5 dB)

150W

250 W RMS

1,2V

<0,1% (1 kHz, 1 W)

95dB

47 kΩ

230 V / 50 Hz

1x Cinch Main Input mono,

1x XLR Main Input mono,

1x POWER CONTROL (3,5 mm Klinkenbuchse)

1 × 2 Klemmen für 1 Lautsprecher,

1x POWER CONTROL (3,5 mm Klinkenbuchse)

160 × 268 × 225 ~mm

6,5 kg

silber / schwarz

LEXIKON/WISSSENSWERTES

Eingangsempfindlichkeit

Begriff for die kleiste Eingangsspannung, die bei maximaler Lautstärkeeinstellung des Verträkers die maximale Ausgangsleistung bewirkt. Beispiele: 100 mV bis 500 mV (Millivolt) bei Hochpegeleingängen, 2 mV bis 5 mV am Phono-MM-Eingang oder 0,1 mV bis 0,5 mV am Phono-MC-Eingang.

Pegel

Eine Art der Darstellung jeder physikalischen Große und ein gebrächliches Maß für Signalspannungen und Lautstärke. Wird in Dezibel (dB) angegeben. Als Spannungen „auf Line-Pegel" werden Signalspannungen unterhalb 1V bezeichnet, die als Musik-Signale für Veränder-Eingänge geeignet sind. Eingänge des Veränderers (in der Regel als Cinch-Buchse ausgeführrt), die für Signale des CD-Players, Kassetenrecorders, DVD-Players usw. vorgesehen sind, werden auch als „Line-Level-Eingänge" bezeichnet.

RCA / Cinch

RCA ist die amerikanische Bezeichnung für die koaxialen Cinch-Steckverbindungen als Abkürzung für „Radio Corporation of America", den Name einer US-amerikanischen Firma. Sowohl Stecker als auch verwendete Kabel bestehen aus einem stabförmigen Innenleiter und einem zylinderhüllenförmigen Außenleiter. Damit{lösst sich ein Mono-Audiosignal oder ein Videosignal übertragen. Im Vergleich mit der XLR-Steckverbindung wird diese Verbindungsart auch „unsymmetrische Signalverbindung" ("unbalanced") genannt.

XLR

Auch: „symmetrische Verbindung" oder „Balanced". Eine Steckverbindung für Audiogeräte. Sie ist rund, hat einen Durchmesser von etwa 1,5 cm und besitzmeist drei Kontaktstüfte. XLR ist eine alternative Verbindung zu Cinch für NF-Signale im professionellen Audiobereich. Ihr Vorteil ist die zusätzliche Übertragungsmöglichkeit desselben Signals mit negativem Spannungshub (deswegen drei Anschluss-Stüfte), so dass bei entsprechender Signalaufbereitung im empfangenden Gerät die auf dem Signalweg durchs Kabel eingestreuten elektramagnetischen Störungen beseitigt werden konnen. Des Weiteren wird mit einem höheren Pegel übertragen. Dadurch ist diese Art der Audiosignal-Übertragung störlicherer.
