MODE D'EMPLOI SAV-C2 VINCENT

Manuel d'utilisation

français

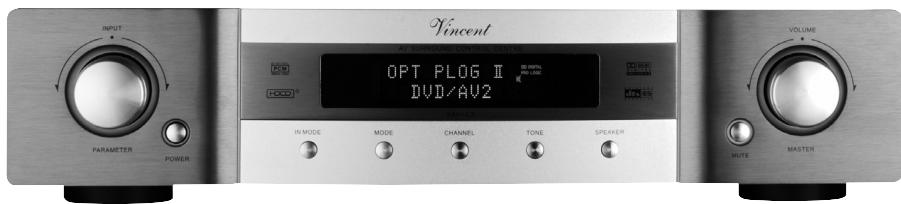

SAV-C2

Digitale AV Mehrkanal-Vorstufe Digital AV Surround Preamplifier Préamplificateur 5.1 AV digital

nous you remercions de la confiance que you nou temoignez en achetant ce produit de haute qualite. Il repondra à vos attentes élevées en termes de qualite sonore et de fabrication.

Meme si I'on peut comprendre que vous ayez envie d'utiliser immédiatement cet apparéil, nous vous prions de dire soigneusement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l'appareil de manière optimale dans votre système, même si celui-ci a été installé par toute revendeur. Veuillez respecter les consignes de sécurité, même si certaines peuvent vousPTRaire évidentes.

Voutrouvrez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés. Notre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.

Nous vous souhaitons beaucoup de plaisir avec notre / votre produit.

Consignes de sécurité	80
Informations complémentaires	81
Contenu de la livraison	82
Description de l'appareil	82
Télécommande	85
Installation	88
Configuration des haut-parleurs	98
Utilisation de l'appareil	104
Conseils	109
Dépannage	111
Caracteristiques techniques	113
Glossaire	113

français

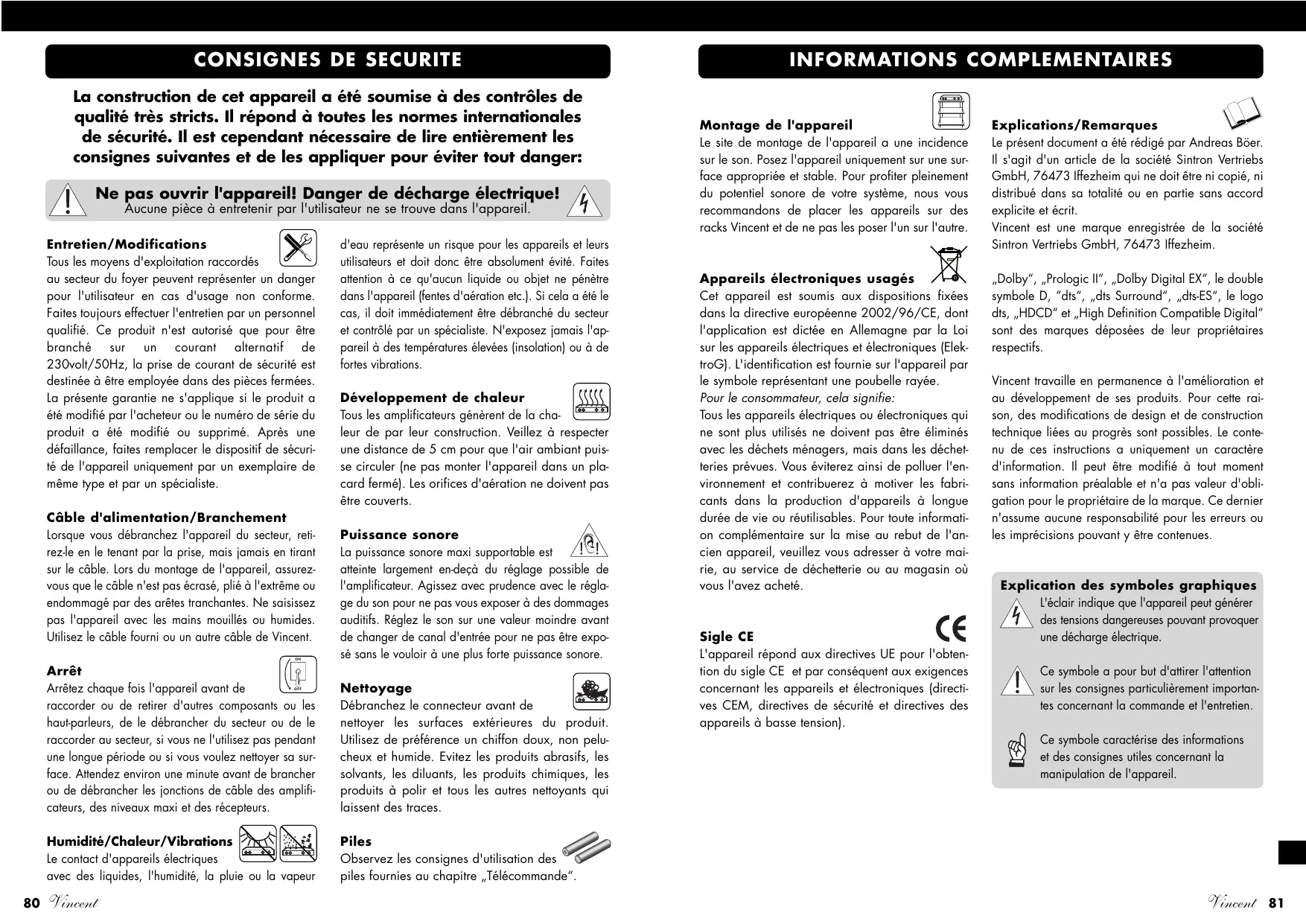

SICHERHEITSHINWEISE

La construction de cet appeareil a ete soumise a des contrôles de qualite tres stricts. Il repond a toutes les normes internationales de sécurité. Il est cependant necessaire de dire entierement les consignes suivantes et de les appliquer pour eviter tout danger:

Ne pas ouvrir l'appareil! Danger de décharge électrique!

Aucune piece à entrefenir par l'utilisateur ne se trouve dans l'appareil.

Entretien/Modifications

Tous les moyens d'exploitation raccordés au secteur du foyer peuvent représenter un danger pour l'utiliser en cas d'utilisation non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché sur un courant alternatively de 230volt/50Hz, la prise de courant de sécurité est destinée à être employée dans des pieces fermées. La presente garantie ne s'applique si le produit a été modifié par l'acheteur ou le nombre de série du produit a été modifié ou supprimé. Àpres une défaillance, faites replacer le dispositif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.

Câble d'alimentation/Branchement

Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le cable. Lors du montage de l'appareil, assurez-vous que le cable n'est pas écrasé, pié à l'extreme ou endommagé par des arêtes tranchantes. Ne saisissez pas l'appareil avec les mains mouillés ou humides. Utilisez le cable fourni ou un autre cable de Vincent.

Arrêt

Arretez chaque fois l'appareil avant de

raccorder ou de retireur d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilise pas pendant une longue période ou si vous pouvez netoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jonctions de cable des amplifieurs, des niveaux maxi et des récepteurs.

d'eau représenté un risque pour les-appareils et leurs utilisateurs et doit donc être absolument évité. Faites attention à ce qu'aucun liquide ou objet ne pénétre dans l'appareil (fentes d'aération etc.). Si cela a été le cas, il doit immidiatement être débranché du secteur et contrôle par un spécialiste. N'exposez jamais l'appléil à des températures élevées (insolation) ou à de fortes vibrations.

Développement de chaleur

Tous les amplificateurs générent de la cha- leur de par leur construction. Veillez à respecter une distance de 5 cm pour que l'air ambient puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas être couverts.

Puissance sonore

La puissance sonore maxi supportable est

atteinte largement en-de-à du réglage possible de l' amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le fouvoir à une plus forte puissance sonore.

Nettoyage

Débranchez le connecteur avant de

nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Evitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.

Humidité/Chaleur/Vibrations

Le contact d'appareils électriques

avec des liquides, l'humidité, la pluie ou la vapeur

Files

Observe les consignes d'utilisation des

piles fournies au chapitre „Télécommande".

INFORMATIONS COMPLEMENTAIRES

Montage de l'appareil

Le site de montage de l'appareil a une incidence sur le son. Posez l'appareil uniquement sur une surface appropriée et stable. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommendons de placer les appareils sur des racks Vincent et de ne pas lesposer l'un sur l'autre.

Explications/Remarques

Le present document a été rédigé par Andreas Boer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Iffezheim qui ne doit être ni copie, ni distribué dans sa totalité ou en partie sans accord explicite et écrit.

Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim.

Appareils électroniques usages

Cet apparéil est soumis aux dispositions fixées dans la directive européen 2002/96/CE, dont l'application est dictée en Allemagne par la Loi sur les apparéils électriques etlectroniques (ElektroG). L'identification est fournie sur l' apparéil par le symbole représentant une poubelle rayée.

Pour le consommateur, cela signifie:

Tous les apparèels électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets menagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuerez à motiver les fabrikants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien apparèil, veillez vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez achetié.

"Dolby", "Prologic II", "Dolby Digital EX", le double symbole D, "dts", "dts Surround", "dts-ES", le logo dts, "HDCD" et "High Definition Compatible Digital" sont des marques déposées de leur propriétaires respectifs.

Vincent travaillene en permanence à l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles. Le content de ces instructions a uniquement un caractère d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprecisions pouvant y'être continues.

Explication des symboles graphiques

L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.

Ce symbole a pour but d'attirer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.

Ce symbole caractérisse des informations et des consignes utiles concernant la manipulation de l'appareil.

CONTENU DE LA LIVRAISON

Veuillez contrôle le contenu de l'emballage. Les accessoires suivants doivent être joints à l'appareil:

1 télécommande AVR-2
- 2 piles de type AAA (LR3)
1 cable de distribution
- leprésent manuel

DESCRIPTION DE L'APPAREIL

Les systèmes home cinema doivent être en mesure de reproductive avec authenticité des films originaux et en faire de vérables événements. En particulier les solutions globales de home cinema constituées de composants Vincent homogènes restituent les films de qualité de façon spectaculaire. Elles maïritsent parfaitement le son des films, aussi bien celui des passages doux et sentimentaux que celui des scènes à dynamiques explosives, grâce à la conception bien étudiées des circuits, sa technique de décodage la plus récente, de sa solide construction mécanique et des réserves de puissance de son alimentation électrique. Vincent représenté en permanence la

référence, en ce qui concerne le rapport prix-performance. L'appareil SAV-C2 est un préamplificateur à 6 canaux, qui répond à tous les souhaits dans le domaine des appareils multicanaux : il offre un excellent son, une luxueuse presentation et un équipement très complet. Il n'y a pas de conversion numérique sur certaines entrées de son, pour pouvoir reproduire avec la meilleure qualité possible les sources analogiques comme par exemple des lecteurs CD analogiques. Raccordé à un ou plusieurs amplificateurs de puissance de Vincent le système ainsi constitué peut se passer d'une installation stéreo séparée.

L'appareil offre :

• Une technologie de décodage pour dts 5.1, dts ES 6.1 Matrix, Dolby Prologic II, Dolby Digital 5.1, Dolby Digital EX 6.1 et PCM-Stéroid
• Différents programmes DSP de traitement du son pour une simulation Surround
• Un afficheur clair, très contrasté pour l'affichage des réglages et du mode de fonctionnement
• Telecommande de toutes les fonctions
• La possibilité d'affector aux entrées SéLECTIONNABLES du préamplificateur, les prises numériques son selon votre propre besoin
• Des prises d'entretes audio, avec lesquelles jusqu'à 8 appeareils sources audio peuvent être raccordés (3x coaxial numérique, 1x optique numérique, 7 entretes stéreo de haut niveau et une entree multicanal 5.1 Cinch)
  La possiblité d'utilisation de différents formats de signal d'image : Component YPbPr, S-Visio ou Composite
• Une prise de sortie audio (stéreo) pour un enregistreur (REC OUT)

Tous les réglages peuvent être effectuels directement sur l'appareil sans passer par de complexes menus affichés sur écran.

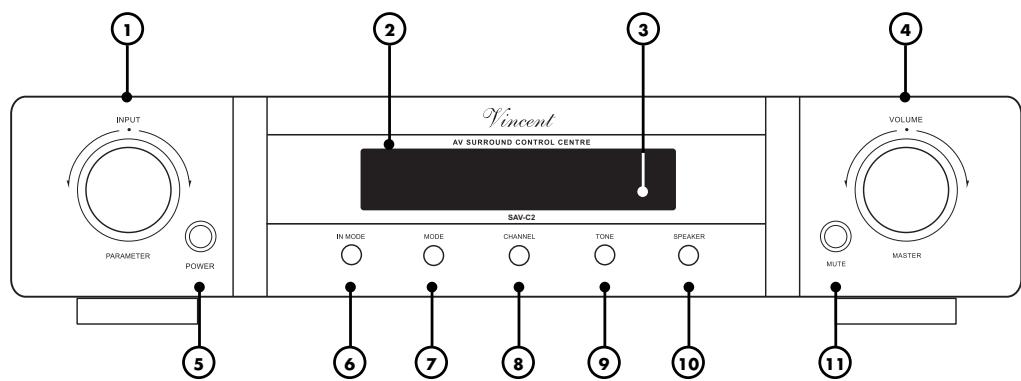

FAÇADE AVANT

1. INPUT/PARAMETER Sélection du canal d'entree et bouton multifonction pour les possibilés de réglage „SPEAKER", „CHANNEL", „DELAY" et „TONE".

2. Affichage: Pour information du mode d'exploitation et le nom du canal d'entrée seLECTIONné. Pendant qu'on procèle aux réglages, les paramètres seLECTIONnables sont affichés.

3. Récepteur infra-rouge pour la télécommande

1. MASTER VOLUME Bouton tournant à automaintien pour le réglage du volume global du système.

5. POWER: commutateur secteur Bouton Marche-Arrêt de l'appareil.

1. IN MODE Commutateur-inverse pour les entrées „CD“, „DVD“, „SAT“, et „D-TV“ entre l'utilisation de la prise de son analogue et la prise de son numérique actuellément affectée. L'affection se fait avec „DIN.SET" (22).

7. MODE: mode de reproduction du son

Commutation entre différents modes de reproduction du son bicanal ou multicanal comme "STEREO" ou "DTS5.1". Pour les entrées, "CD", "DVD" (chacune positionnée sur son analogue), LINE et "6.1 CHANNEL" on ne peut pas seLECTIONner un mode alternatif de reproduction de son.

8.CHANNEL Reglage d'adaptation du volume des differents canaux de haut-parleur et de la balance stereo. Les valeurs sont regliées à l'aide du bouton „PARAMETER" (1) ou des touches "SET"(30). Les réglages ne sont possibles que pour le mode de reproduction actuellement sélectionné (STEREO, DTS, etc.) des canaux supporters.

1. TONE: réglage du son Montée ou descente des aigus et des basses ainsi que la capacité de déconnecter la fonction TONE. Les modifications se font par le bouton „PARAMETER" (1) ou les touches „SET"(30).

10. SPEAKER: configuration des haut-parleurs

Mémorisation des différentes informations du système de haut-parleurs pour une adaptation optimale du signal par l'utilisation des touches "SET" (30) ou du bouton ,PARAMETER" (1). Le réglage n'est pas possible, si une des entrées "CD",DVD"(chacune positionnée sur son analogue), LINE" ou 6.1CHANNEL" est selectionnée.

11.MUTE: mise en sourdine

Coupure des signaux aux sorties du préamplificateur dans la zone de raccordements "ANALOG AUDIO OUTPUT" (16). Un nouvel appui rétablit le volume de son précédent.

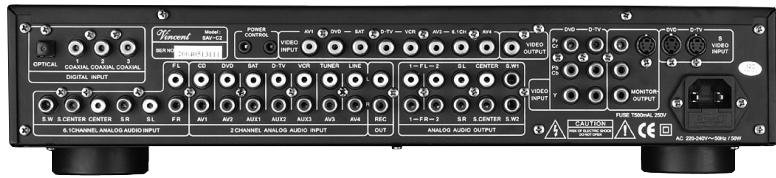

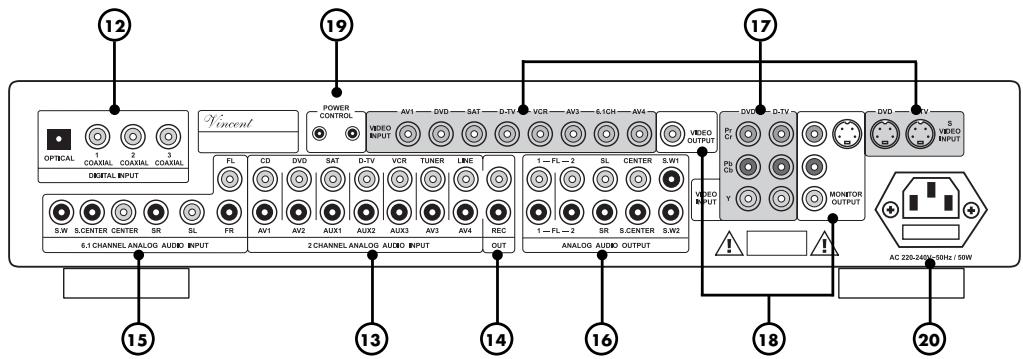

FAÇADE ARRIERE

1. DIGITAL INPUT: prises d'entrées numériques pour le son Prise pour appareil source avec sortie son numérique (lecteur DVD/CD, tuner TV numérique). Ces prises numériques peuvent être affectées à différents canaux d'entrée Sélectionnables sur l'appareil.
2. 2 CHANNEL ANALOG AUDIO INPUT: prises son pour apparèils source avec son stériso-analogique Les prises Cinch des entrées „CD“, „DVD“, „SAT“ et „D-TV“ sont désactivées, si le son a été régé sur numérique via „IN MODE" (6)(21). Les prises d'entrée video correspondantes se trouvent dans la zone de raccordements „VIDEO INPUT" (17).

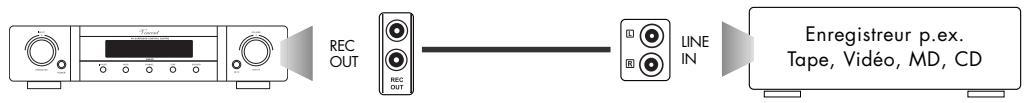

3. REC OUT: sortie analogue d'enregistrement stéreo Cette sortie émet pour enregistrement le son stéreo non modifié ou le son des deux canaux de haut-parleurs frontaux de la source actuellement sélectionnée.

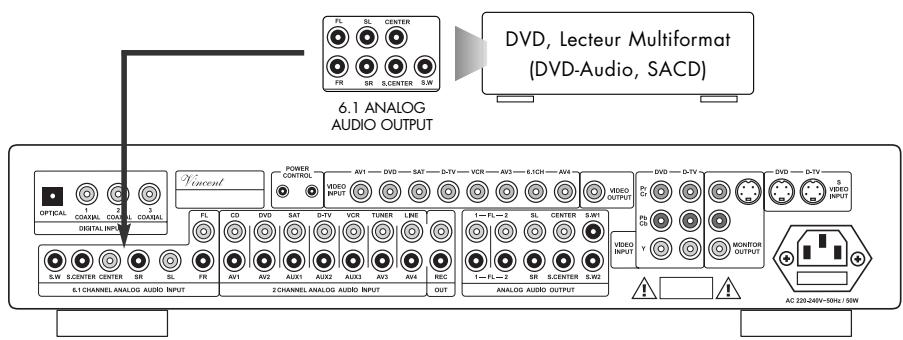

4. 6.1 CHANNEL ANALOG AUDIO INPUT

Zone de raccordements pour un apparéil source avec son multicanal analogue, par exemple lecteur SACD ou receiveur TV numérique. La prise video correspondante dans la zone de raccordements „VIDEO INPUT" (17) est adressée „6.1CH".

1. ANALOG AUDIO OUTPUT Liaisons Cinch (prises de sortie du préamplificateur) pour transmission des signaux de son séparés par canaux de haut-parleurs vers un ou plusieurs amplificateurs de puissance.

2. VIDEO INPUT et S-VIDEO OUTPUT

prises d'entrée des signaux image des apparciels source du préamplificateur, dans les segments des trois zones de raccordements « VIDEO » adressés « INPUT ». Pour la prise video des entrées « DVD » et « D-TV » on peutCHOISIR un des trois standards possibles.

1. VIDEO OUTPUT et MONITOR OUTPUT

prises de sortie pour la liaison entre le préamplificateur et l'appareil d'affichage video, dans les segments des deux zones de raccordements «VIDEO» adressés «OUTPUT». On a besoin d'utiliser qu'un seul des trois types de raccordement.

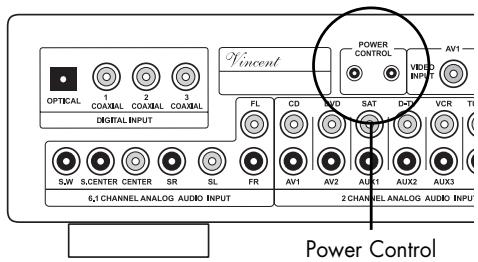

1. POWER CONTROL: sorties pour la

commande standby A l'aide de cette sortie, le préamplificateur peut lors de la mise en marche et mise à l'arrêt, connecter en mode d'attente ou returner en mode normal deux composants hi-fi possédant la fonction standby et également équipés de cette prise-trigger.

1. Prise secteur avec portefusible

Raccordez le cordon secteur à cette prise et à l'alimentation électrique. Le petit boîtier plastique de la prise secteur contient un fusible de protection de l'appareil. Respectez les instructions de sécurité à ce sujet.

TELECOMMANDE

Orientez la partie avant de la télécommande directement vers la face de l'appareil. Aucun obstacle ne doit se couver entre la télécommande et l'appareil. La distance entre la télécommande et l'appareil ne doit pas etre supérieure a 7m ,car la fiabilité de la telecommande diminue au-delà de cette portée.

Veillez à ne pas orienter obliquement la télécommande vers l'appareil, car au-delà d'un angle de ± 30^ par rapport à l'axe central, l'appareil peut eventulement réagir moins bien aux instructions de commande. Remplacez les deux piles lorsque la distance d'utilisation de la télécommande par rapport à l'appareil diminue.

PILES

Utilisation des piles

L'utilisation non conforme des piles peut cause une fuite d'acid et, dans des cas extrêmes, une Explosion. Les piles doivent être insérées correctement quant à leur polarité, comme cela est indiqué par les repères présents à l'intérieur du boîtier des piles.

N'utilisez pas des piles neuves et usagées en même temps pour utiliser la durée de vie entière des piles. Faites attention à utiliser des piles de même type.

Certaines piles sont rechargeables, d'autres ne les sont pas. Observe les consignes de précaution et les instructions fournies sur les piles. Retirez les piles si vous n'utilise pas la télécommande pour une durée prolongée.

Les piles ne doivent enaucun casetre court-circuites,demontees ou chauffees.Eliminez les piles usagées conformément aux dispositions locales de protection del'environnement et ne les jetez pas avec les ordures menagères.

Utilizex exclusivement des piles rondes AAA (LR3).

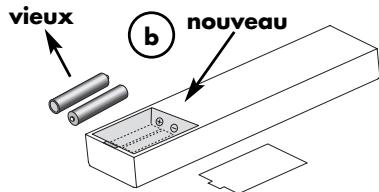

Replacement/Insertion des piles

a) Ouvrez et enlevez le couvercle du logement des piles de la télécommande, en soulevant fortement la languette située au bord de la télécommande. Le couvercle du logement à piles est maintainu par un aimant, ne pas desserrer les vis!

b) Retirez eventuellesment les piles usagées et insérez correctement les piles neues comme indiquésur le schéma dans le compartment des piles.

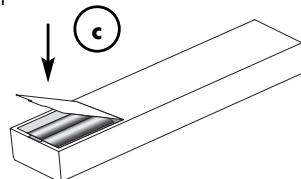

c) Remettez le couvercle du组成部分 et fermez

le compartment

des piles.

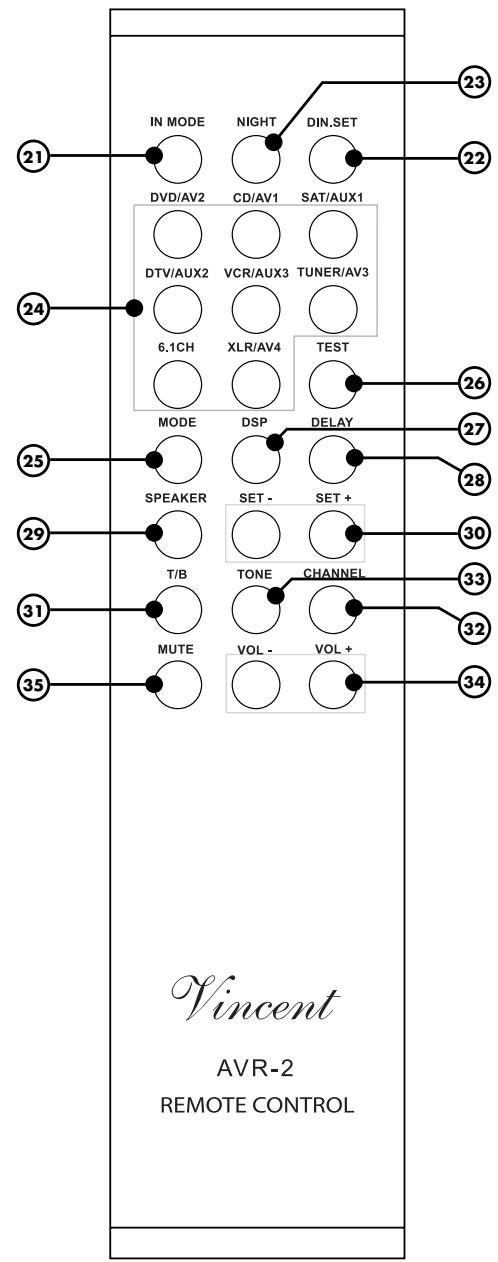

TOUCHES DE LA TELECOMMANDE

21. IN MODE

Selectionnez ici, si la prise son analogue ou numérique doit être utilisée pour les entrées commutables de préamplification. Ceci n'est possible que pour les entrées „CD/AV1“, „DVD/AV2“, „SAT/AUX1“, et „D-TV/AUX2".

22. DIN. SET

Affectez ici les entrées „CD/AV1", „DVD/AV2", „SAT/AUX1", et „D-TV/AUX2", chacune à une des quatre prises son numériques „OPTICAL", „COAXIAL1", „COAXIAL2" et „COAXIAL3" (12). La selec-tion se fait par les touches de sélection d'entrée (24).

23. NIGHT

L'activation de cette option par l'appui d'une touche n'est possible, que lorsqu'une prise son numérique est seLECTIONnée et qu'un signal Dolby-Digital est réceptionné. Elle réduit la dynamique du son (le son fort est attenué et le son faible est amplifié) de façon à ce qu'en baissant le volume sonore, le son du film reste audible avec un volume faible et réduit la gène causée aux évventuels auditeurs involontaires. Un nouvel appui sur la touche, neutralise de nouveau cette option.

24. Touches de selection d'entrées

Servent à la seLECTION de l'appareil source raccordé, dont on peut écouter la reproduction.

25. MODE

Avec „MODE“ sélectionnez le mode de reproduction souhaité pour le son (Dolby Digital, Prologic, Stereo, etc.). Chaque mode de reproduction n'est pas disponible pour chaque entrée de préamplification. Voir chapitre „Modes de reproduction du son (touche „MODE")"

26. TEST

Après appui sur cette touche, un son test sous forme de souffle parcourt successivement tous les canaux de haut-parleurs. Vous pouvez ainsi vérifier, si le volume est perceptible avec le même niveau pour tous les canaux, depuis la position d'écoute. On peut ajuster le volume de chaque canal pendant ce test, à

l'aide des touches, SET" (30) ou du bouton tournant INPUT/PARAMETER" (1). En appuyant une deuxieme fois sur la touche, "TEST" on quitte cette fonction de réglage. Il n'est pas possible d'effectuer le test, si le mode de reproduction audio est réglé sur, STE-REO" ou si l'entrée, 6.1 CHANNEL" du préamplificateur a été sélectionnée. Voir chapitre, Réglage du volume du canal et test des canaux (touches, CHANNEL" et, TEST")".

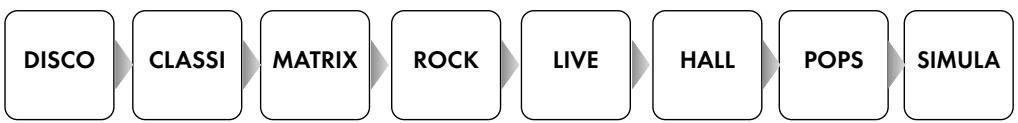

27. DSP

Par un appui repete de cette touche vous pouvez selectionner differents effets d'ambiances sonores tels que Hall ou simulation de salle de concert. A l'aide de la touche « MODE » (7)(25), vous pouvez de nouveau quitter les programmes DSP. L'option « DSP » ne peut pas etre utilise pour les raccordements son analogue « CD/AV1 » et « DVD/AV2 » (Touche « IN MODE » (6)(21)) ainsi que « 6.1 CHANNEL ». Voir chapitre « Effets ambiophoniques numériques (touche « DSP ») »

28. DELAY

Sert à mémoriser les valeurs des temps de retard, en utilisant les touches „SET"(30) des signaux des canaux surround (des modes „Prologic II" et „Dolby Digital") et du canal central (du mode „Dolby Digital" ). Voir chapitre „Réglage du temps de retard Surround des canaux de haut-parleurs (touche „DELAY" )".

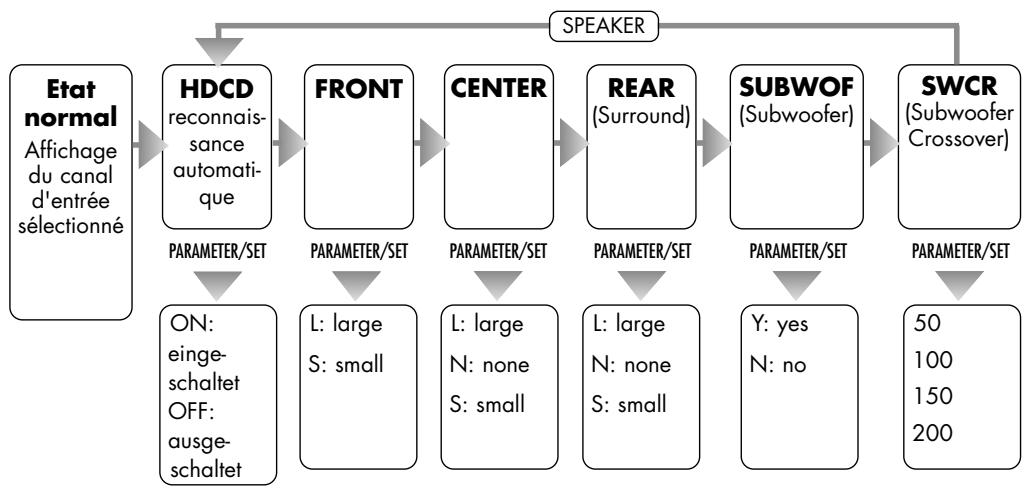

29. SPEAKER

Après raccordement de tous les haut-parleurs, réglez à l'aide de ce bouton et des touches „SET" (30) les caractéristiques des haut-parleurs, afin que l'appa-reil puisse y adapter le traitement du signal. Ceci n'est pas possible, si les entreses régles sur prise son analogique (touche „IN MODE" (6)(21)), „CD/AV1" et „DVD/AV2" ainsi que „LINE/AV4" ou „6.1CHANNEL" sont actuellesment sélectionnées comme source. Voir chapitre „Configuration des haut-parleurs et mode HDCD (Touche „SPEAKER")".

30. Touches SET

Les touches "SET+ et SET" servent comme le bouton tournant INPUT/PARAMETER (1) de la façon

avant de l'appareil, immédiatement après appui d'une des touches de commande, à modifier les rég-lages (CHANNEL, TONE, SPEAKER, DELAY) ainsi que de touches multifonction pour la pagination des différentes valeurs et options. En mode de fonctionnement normal, ces touches ne peuvent pas été utilisées pour changer le canal d'entrée, contrairement au bouton tournant mentionné ci-dessus.

31. T/B

Avec cette touche, la fonction TONE (modification des aigus et des basses du son) peut être activée et désactivée, sans modifier les valeurs régées.

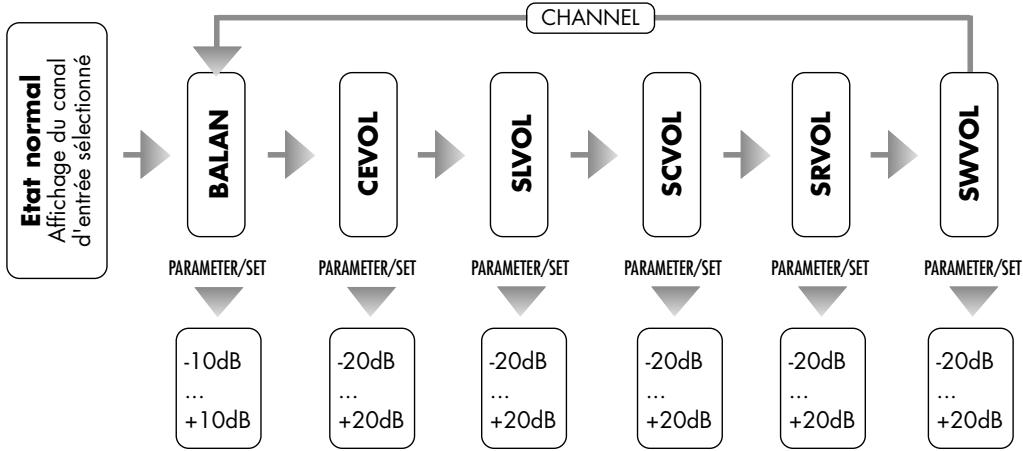

32. CHANNEL

Avec ce bouton et les touches „SET" (30) réglez les différences de volume entre les canaux de haut-parleurs. Ceci a le même effet sur les canaux frontaux que le réglage de la balance des amplificateurs stéRéo. Voir chapitre „Réglage du volume du canal et test des canaux (touches „CHANNEL" et „TEST")".

33. TONE

Avec la touche "TONE" et les boutons "SET" (30), on peut si cela est souhaité, monter ou baisser les basses (Bass) ou les aigus (Treble). De plus, on peut activer ou désactiver cette modification de l'image sonore (fonction Tone), sans modifier les valeurs régles. Voir chapitre "Mode d'emploi de l'appareil - Généralités".

34. Touches VOL

Avec les touches "VOL + " et "VOL - yours modifiez le volume sonore du système (Master Volume). Ces touches agissant sur le signal des sorties du préamplificateur, ANALOG AUDIO OUTPUT' (16).

35. MUTE

Coupe le son du système, en interrompant le signal des sorties du préamplificateur „ANALOG AUDIO OUTPUT" (16). Un nouvel appui rétablit le volume sonore original.

INSTALLATION

Les systèmes de home cinéma sont de diverse complexite. Ce préamplificateur est I'ellement central d'un tel systeme. Les composants deiete installation de preamplification, dont you souhaitez reproduce les son/image via le préamplificateur, sont appelés par la suite, "Sources", "Source signal" ou Appareils source". Ce sont des lecteurs de CD, lecteurs de DVD, des tuner (radios), des lecteurs de cassettes, des enregistrateurs DAT, des PC, des platines pour disques, des appareils portables d'ecoute et de nombreux autres encore. Les Sources préampli" sont des composants deiete système, qui émettent des signaux image en plus du son. Si un nombre important d'appareils doitetre raccordé, il est dificile de garder une vue d'ensemble du système. Considrez voitre système de home cinema comme un système général, qui reçoit des signaux d'entrees et émet des signaux de sortie à l'aide de différents cables.

Ce préamplificateur prend en charge les tâches suivantes : commutation des signaux son et image à reproduce en provenance de différentes sources, traitement des différents signaux d'entrée, décodage des signaux numériques, réglage du volume sonore du système, réglage des aigus et des basses, adaptation du son aux différentes configurations de haut-parleurs par la gestion des canaux et commutation mode son stéreo, DSP et surround. Pour que cela soit possible, le préamplificateur doit être correctement installé et configuré, pour que les signaux son/image des différents medias (CD, DVD, TV, Radio) puisent alimenter l'appareil via les entrées du préamplificateur, y être traités et transmis via les sorties du préamplificateur à l'amplificateur de puissance et à l'appareil de reproduction de l'image.

Il apparait clairément, que vous avez aussi la possibilité, de transmettre directement le signal d'image sur l'appareil d'affichage, sans le faire passer par le préamplificateur. Ceci peut par exemple être judiciaux, si vous ne possèdez qu'un seul appareil source, dont vous voulez voir l'image, tandis que le préamplificateur traite le son correspondant (dans ce cas, vous éliminez toute perte de qualité due à un évientuel passage du signal d'image à travers le préamplificateur). Ou également si l'un des appareils source émet un format de video qui n'est pas reconnu par le préamplificateur (VGA, DVI, etc.). L'avantage de l'utilisation du passage du signal video par le préamplificateur, est de pouvoir commuter l'image de la source simultanément avec la sélection à l'entrée du préamplificateur.

Réalizez d'abord les raccordements des cables pour toutes les prises d'entrée, puis pour toutes les sorties du préamplificateur. Raccodez en dernier le cordon secteur à l'appareil et branche-les ensuite à la prise secteur. Il existe différents standards pour les prises son et image du préamplificateur.

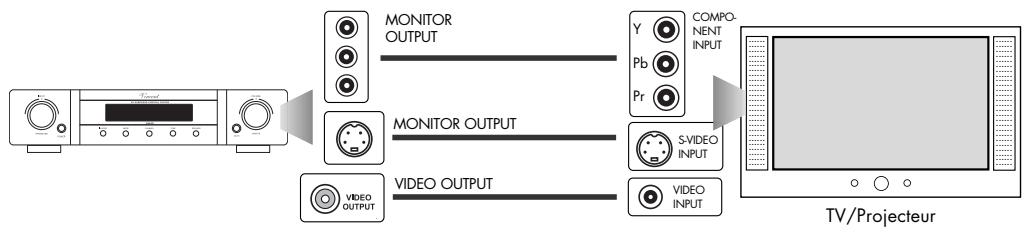

Les trois possibités de liaison du signal image, qui peuvent aussi bien être choisis pour le raccordement des sources du préamplificateur que pour le raccordement à l'appareil de reproduction de l'image, sont décrites dans ce qui suit.

Connexion „VIDEO“: Composite Video Signal

Cette liaison de signal est offerte par la plupart des composants de préamplifi

cateur. La douille de raccordement correspondante est souvent adressée "VIDEO" ou "COMPOSITE" et marquee de jaune comme la fiche. Le signal est toujours en mode "Interlaced Scan", "Progressive Scan" n'est pas possible. Pour cette liaison, vous avez besoin d'un cable signal de 75 avec fiches Cinch. La qualité de l'image obtene dépend fortement de la qualité du cable Composite utilisé. De toutes les possibités de raccordement video, celle

ci offre la qualite d'image la plus faible. Elle ne devrait etre utilisée,que si la source ou l'appareil d'affichage de I'image (par ex.TV, projecteur) ne supporte aucun des autres formats.

Connexion „S-VIDEO“: S-Video Signal

La plupart des composants de home cinéma supporte aussi ce type de signal.

La douille de raccordement correspondante est souvent adressée „S-VIDEO" ou „Y/C". Le signal S-Video-Signal est toujours en mode „Interlaced Scan", „Progressive Scan" n'est pas possible. Pour

cette liaison, vous avez besoin d'un cable S-Video spécial avec des fiches Mini-DIN. La qualité de l'image obtenue depend de la qualité du cable. La norme du signal offre une(Meilleure qualite que le signal composite, mais est surpassée par le Component-Signal. Il ne devrait donc etre utilisé que si la source ou I'appareil de reproduction d'image (par ex. TV, projecteur) ne supporte pas la norme „Component video".

Connexion „YPbPr“: Component Video Signal

Youtourevezsouvent
cette prise sur les com
posants preamplificateur
de qualite supérieure.
Lestroisdouilles de

raccordement du signal standard sont souvent adressées „YPbPr" ou „COMPONENT" et marquées des couleurs (rouge, vert, bleu). Le signal Component peut se désenter soit en mode „Interlaced Scan" ou en mode „Progressive Scan" en fonction des possibités de la source ou de l'appareil de reproduction de l'image. Pour cette liaison, on a besoin en principe, de trois cables Cinch de 75 . Quoiqu'il en soit, on devrait utiliser un cable adapté au signal Component, qui regroupe les trois conducteurs dans une seule gaine et qui possède à chaque extrémité trois fiches Cinch, qui sont marquées de couleurs (rouge, vert, bleu). Cette norme d'image offre la qualité d'image la plus élevé et devrait être utilisée, si les approeils source et de reproduction d'image (par ex. TV, projecteur) supportent ce format.

On a besoin d'utiliser seulement qu'un seul des trois raccordements standards video. Le choix dépend de la disponibilité des douilles d'entrée de votre apparéil de reproduction d'image et de ce préamplificateur. Seulement deux entrées SéLECTIONNABLEs du préamplificateur offrent des prises S-Video- et Component! Veillez à ce qu'il n'y ait pas de conversion entre les trois différents formats d'image (S-Video, Component et Composite), c'est-à-dire qu'un apparéil de reproduction d'image (TV, projecteur) ne peut afficher que des signaux image de sources video qui utilise le même type de raccordement que l'afficheur video. Mais vous avez cependant la possibilité de relier le signal d'image de sources video avec d'autres normes video, directement à l' apparéil de reproduction d'image.

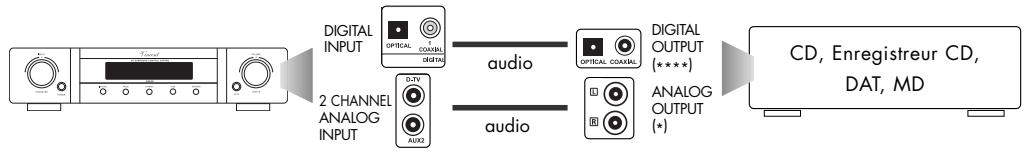

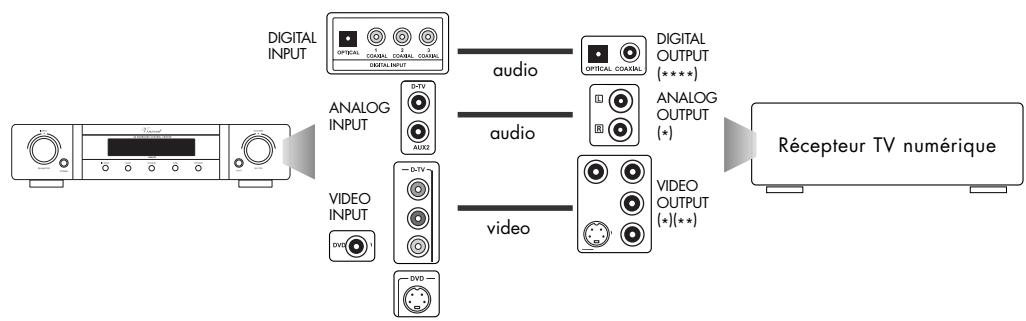

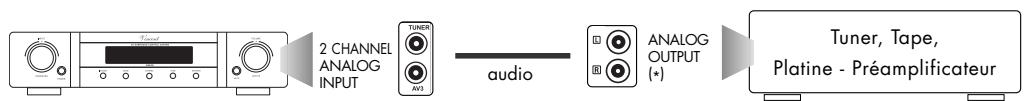

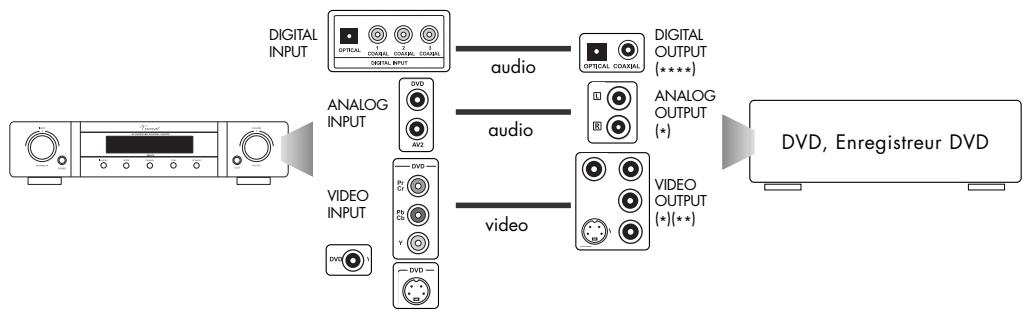

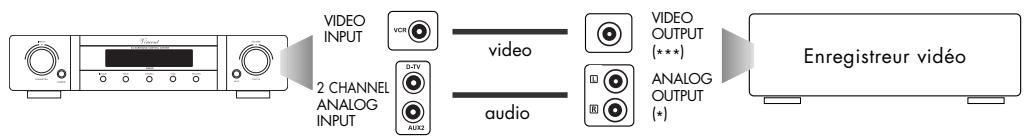

Pour le raccordement des signaux son des apparéils sources, on dispose sur l'appareil de deux standards différents pour le son analogue et deux standards pour le son numérique.

Son analogue via connexion Cinch (stereo ou multicanal)

Cette liaison du signal est utilisée par pratiquement tous les composants de préamplificateurs hi-fi.

Un signal son analogue

peut être transmis par fiche de connexion, qui est affecté à un canal de haut-parleur (droit, gauche, central, etc.). On utilise des câbles coaxiaux avec fiches et douilles Cinch (RCA). Certaines sources avec son numérique mémorisé ou réceptionné (DVD, SACD, récepteur TV, etc.) et la plupart des récepteurs préamplificateurs possède une prise multicanal analogue. Les douilles de connexion

correspondantes sont principalement adressées "LINE IN/OUT", "2 CHANNEL IN/OUT", ou "AUDIO IN/OUT" dans le cas de transmission stéRéo. Les douilles de connexion multicanal portent la plupart du temps la désignation, 6.1 CHANNEL", "ANALOG INPUT" ou une désignation similaire. Les douilles de connexion et les fiches du canal droit sont marquées de rouge, celles du canal gauche de blanc. Pour une transmission numérique audio et donc aussi les formats numériques DTS ou Dolby-Digital, ces liaisons ne sont pas affectées. La qualité du son du signal transmis dépend de la qualité des cables utilisés.

INSTALLATION

Connexion opto-numérique (Toslink) pour signaux audio

Cette connexion par fiche est utilisé sur de

nombres composants HiFi ou préamplificateurs, qui traitent le son numérique et elle est adaptée à la transmission audio bicanal ou multicanal et donc aussi au PCM (signaux de lecture stéreo numérique), aux flux binaires Dolby Digital et DTS. Les différents formats de signaux numériques transmis par un cable à fibres optiques sont similaires à ceux des liaisons coaxiales numériques. Ces connexions sont en général désignées par „OPTICAL" ou „DIGITAL IN/OUT".

Connexion numérique coaxiale pour signaux audio

Cette liaison numérique est adaptée aussi bien à la transmission audio bicanal et multicanal, qu'à la transmission PCM (signaux de lecture stéreo numérique), Dolby Digital et au flux binaires DTS. Les lecteurs de CD, de DVD et récepteur pour TV numérique possèdent souvent cette connexion. Le format de transmission de signal ressemble à celui de la liaison opto-numérique. Les liaisons se font par des cables coaxiaux de 75 équipés de fiches Cinch (RCA). La qualité du son du signal transmis dépend de la qualité des cables utilisés. Ces connexions sont en général désignées par „COAXIAL" ou „DIGITAL IN/OUT".

Pour les entrées du préamplificateur „CD/AV1", „DVD/AV2", „SAT/AUX1" et „D-TV/AUX2" on a prévu chaque fois une prise son stéreo analogue (avec douille Cinch) et une des quatre prises son numérique (OPT, CO1, CO2, CO3). On a ainsi, pour chacune de ces entrées, le choix entre l'utilisation d'une prise son analogique ou numérique. Laquelle des quatre prises son numérique est affectée àquelle entrée du préamplificateur, peut être librement programmée avec la fonction „DIN.SET" (22). Voir paragraphe „Mode d'emploi de l'appareil": touche „DIN_SET" (22). Il n'y a qu'une seule entrée son opto-numérique, celle-ci ne peut être affectée qu'à l'une des quatre entrées précédemment citées du préamplificateur.

REMARQUES PARTICULIERES

Enlever les capuchons de protection

Avant la première installation,
retirez les capuchons de protection
des connecteurs à utiliser, situés sur
la façade arrêté de l'appareil.

connexion Cinch

Veillez à ne pas intervenir les entrées analogiques droite et gauche. Souvent, de telles connexions cinch représentent les couleurs suivantes:

OUPUT rouge pour le canal de droite, noir ou blanc pour le canal de gauche.

Raccordements

Des branchements cinch mecaniquement identiques existen en tant que connexions des entrées et des sorties. Veillez à ne pas mélanger ces connexions lors de l'installation!

Fiches de raccordement

Veillez à ce que les jonctions soient bien fixées. Les connexions insuffisantes peuvent causeurs parasites, des defaillances et des disfonctionnements.

- Faux -

- Correctement -

Connexion optical

Le capuchon de protection contre la poussière de l'entrée opto-numérique ne devrait être retiree que lorsqu'un cable est connecté. Avec avoir supprimé

la liaison sur cette entrée, le capuchon de protection doit être remis en place.

Raccordements

Pour profiter pleinement du potentiel sonore des composants, nous vous recommendons d'utiliser uniquement des câbles de haut-parleurs et d'alimentation de qualite comme les câbles Vincent. Notre vendeur spécialise saura vous conseiller à ce sujet.

CONNEXION DES APPAREILS SOURCE

PourCHOISIR,quelappareil source doitetre reliéa quelle entrée du préamplificateur,référez-vous à l'observation des standards de connexion disponibles aux entrées du préamplificateur. La connexion son numérique n'est possible que pour les entrées «CD/AV1»,«DVD/AV2»,«SAT/AUX1» et «D-TV/AUX2」.Le son stéreo analogue peut êtreutilisé à l'aide de liaison Cinchà toutes les

entres du préamplificateur sauf « 6.1CHANNEL » Toutes les entres peuvent etre alimentées avec des signaux Composite-Video, pour une liaison Component-et S-Video,seules sont prevues les entres « DVD/AV2 » et « D-TV/AUX2 ».Le tableau suivant montre quels standards de connexi-on ne peuvent etre utilisés pour le son et I'image pour les différentes entres du préamplificateur.

Nom de l'entrée du préamplificateur	Connexion audio	Connexion-video
CD/AV1	sté reproduction analogue (Cinch) ou digital (coaxial oder optique)	Composite (Cinch)
DVD/AV2	sté reproduction analogue (Cinch) ou digital (coaxial ou optique)	Composite (Cinch), S-Video (Mini-DIN), Component YPbPr (Cinch)
SAT/AUX1	sté reproduction analogue (Cinch) ou digital (cc coaxial ou optique)	Composite (Cinch)
D-TV/AUX2	sté reproduction analogue (Cinch) ou digital (coaxial ou optique)	Composite (Cinch), S-Video (Mini-DIN), Component YPbPr (Cinch)
VCR/AUX3	sté reproduction analogue (Cinch)	Composite (Cinch)
TUNER/AV3	sté reproduction analogue (Cinch)	Composite (Cinch)
LINE/AV4	sté reproduction analogue (Cinch)	Composite (Cinch)
6.1 CHANNEL	7-caux analogue (Cinch)	Composite (Cinch)

Si l'appareil source offre aux entrées „DVD/AV2" et „D-TV/AUX2" plusieurs possibilités pour la connexion video, il est préférende d'utiliser la liaison de qualité la plus élevé que maïtrise l'appareil de reproduction de l'image, même si dans les diagrammes de connexion suivants les trois liaisons sont indiquées.

Si l'appareil source offre plusieurs possibilités pour le raccordement audio, on a généralement besoin que d'un standard. Dans certains cas, quand un lecteur

de DVD ou de CD, est équipé de convertisseurs DA de qualité supérieure, il peut être souhaitable, de raccorder ces apparèils en digital ET en analogique en ce qui concerne le son. Également les décodeurs externes ou certains lecteurs Multiform-Disc-Player avec reproduction audio SACD ou DVD, doivent de plus être raccordés en multicanal analogue (à l'entrée „6.1CHANNEL" (15)), pour pouvoir appréciér le Surround pour chaque format de lecture.

Pour utiliser une platine tourne disque, il vous faut utiliser un préamplificateur phono soi-disant correcteur préliminaire, qui est installé dans le réseau des signaux entre la platine tourne disque et l'une des entrées du niveau supérieur. Certains modèles de platine tourne disque en sont déjà équi-pés et peuvent donc être directement branchés. Vous trouvez des informations complémentaires dans les instructions de service de cet apparéil.

Souvent, avec l'aide d'adaptateurs, on pourrait utiliser le son stéreo d'appareils, dont les sorties ne peuvent pas être raccordées avec des douilles de sortie Cinch, mais d'autres fiches (fiche DIN, fiche à Jack).

Une liaison son doit être établie pour chaque apparéil source. Chaque source AV nécessite de plus une liaison video. ÀpRES avoir choisi,quelle source doit être raccordée à qu'elle entree du pré-amplificateur, reliez la double prise Cinch pour le son stéreo (LINE OUT), de chaque source de signal, avec l'entrée correspondante de la zone de

connexions « 2 CHANNEL ANALOG AUDIO INPUT » (13). On peut réaliser une liaison coaxiale ou optique numérique avec l'une des douilles de la zone de connexions « DIGITAL INPUT » (12) du préamplificateur, pour, jusqu'à quatre appeareils sources qui possèdent une sortie son numérique. Vérifiez qu'il n'y ait pas plus d'une entrée optique

numérique de disponible sur le préamplificateur. Ensuite, il faut raccorder les sorties Composite « VIDEO OUTPUT » de toutes les sources AV aux entrées correspondantes du préamplificateur dans la zone de connexions « VIDEO INPUT » (17). Seulement pour les apparèils reliés aux entrées de l'amplificateur « DVD/AV2 » et « D-TV/AUX2 » on peut aussi à la place, utiliser un cable Component ou S-Video pour la voie du signal video.

VouvassezbeinsodeI'entreemulticanal «6.1 CHANNELANALOGAUDIOINPUT》(15) seulementpourdesdecodeursexternesetdes lecteursMultiformat(SACD，DVD-Audioetc.).

Veillez à ce que l'amplificateur n'effectue pas de dérivation du signal de canal, quand l'entrée multicanal analogue a été selectionnée. Vous avez besoin pour la reproduction de matériel multicanal au moins d'un jeu de haut-parleurs 5.1.

Les schémas suivants vous faciliteront l'affection des raccordements de cables pour les sources de signal les plus répandues.

) Utilisez une prise disponible, selon l'entrée du préamplificateur que vous avez affectée à l'appareil source.
*) Généralement, vous n'avez besoin de réaliser qu'une des trois liaisons video. Ceci dépend des standards qui sont supportés par vos sources AV et l'appareil de reproduction video.
***) Dans le cas où vous possédez un enregistrur video à avec une sortie S-Video, celui-ci peut être utilisé, à condition qu'une des entrées du préamplificateur „DVD/AV2" ou „D-TV/AUX2" ne doit pas être affectée par un autre appeareil source et qui peut alors être utilisée pour le raccordement de l'enregistrestreur video à la place de l'entrée „VCR/AUX3". du préamplificateur.
****] Les prises digitales apparitient aux entrées de préamplificateur „CD/AV1", „DVD/AV2", „D-TV/AUX2" ou „SAT/AUX1". Elles peuvent y être affectées comme souhaïte.

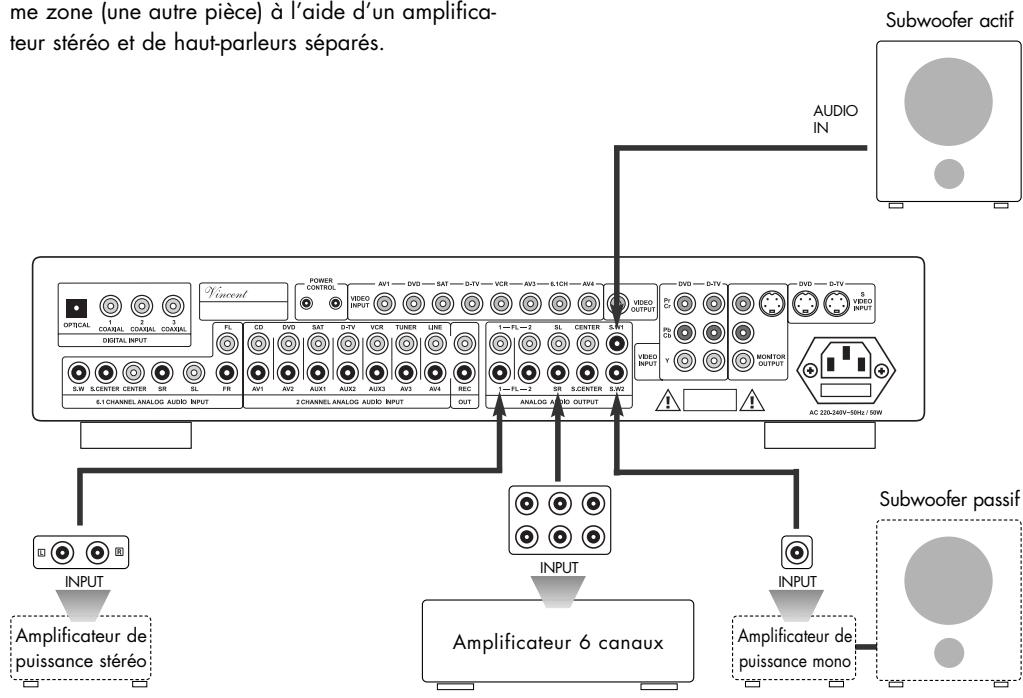

RACCORDEMENT D'UN OU DE PLUSIEURS AMPLIFICATEURS DE PUISSANCE OU DU SUBWOOFER

Voutrouvezezlesprisespourleraccordementdes amplificateurs de puissance dans la zone de raccordements«ANALOGAUDIOOUTPUT》(16).L'entree multicanal «6.1 CHANNELANALOGAUDIOINPUT》(15)ne doitpasetreconfondu avecla sortie multicanalCinch！

Avec les liaisons Cinch dans la partie inférieure de la zone de raccordements on peut racorder des canaux d'amplification de puissance allant jusqu'à deux paires de haut-parleurs frontaux (Front : droite, gauche), un haut-parleur central (Center), deux haut-parleurs Surround (Rear : droite, gauche), un haut-parleur central arrière (Surround Center) et jusqu'à deux Subwoofer. La paire supplémentaire de sorties Cinch pour les signaux frontaux (droite, gauche) peut servir à la sonorisation d'une deuxième zone (une autre piece) à l'aide d'un amplificateur stéreo et de haut-parleurs séparés.

Notre schéma montre une possibilité de raccordements. On peut aussi bien utiliser plusieurs amplificateurs de puissance mono ou stéreo, qu'un amplificateur de puissance multicanal. Le schéma montre par exemple un amplificateur de puissance multicanal.

Reliez « FL » et « FR » aux entrées du ou des amplificateurs de puissance, pour les canaux frontaux. La prise « CENTER » doit être reliée à l'entrée du canal de l'amplificateur de puissance pour le haut-parleur central, « SL », « SC » et « SR » avec le ou les amplificateurs de puissance pour les haut-parleurs Surround.

Les installations home cinéma sont généralement équi-pées d'un subwoofer actif. Son entree Line peut directement être raccordée à l'une des sorties « S.W1 » ou « S.W2 » de la zone « ANALOG AUDIO OUTPUT » (16). Un subwoofer actif dispose de son propre amplificateur intégré, ce qui n'est pas le cas d'un subwoofer passif. Vous pouvez reconnaître un

subwoofer actif au cordon secteur ou à la prise secteur de sa façade arrrière. Un haut-parleur passif pour basses doit être raccordé aux bornes de hautparleurs d'un amplificateur de puissance approprié; l'entrée Line de cet amplificateur de puissance nécessite alors une liaison vers l'une des sorties « S.W1 » ou « S.W2 » du préamplificateur AV.

RACCORDEMENT DE L'APPAREIL DE REPRODUCTION DE L'IMAGE

Le préamplificateur dispose de trois sorties video : une prise Composite Video (Cinch), une prise S-Video et une prise Component-Video. Celles-ci se trouvent dans la zone de raccordements à l'arrête de l'appareil adressée „VIDEO OUTPUT" (18). La plupart des appareils d'affichage peut être utilisé, disposant d'un de

ces standards. Il fautCHOISIR la prise qui offre la meilleure transmission de I'image (voir paragraphe,Installation") et qui supporte toutes les sources AV raccordes au preamplificateur.Souvent,l'appareil de reproduction video doitetre configuré à l'entrée utilisée,la procédure est alors décrite dans son mode d'emploi.

Veuillez notes que les caractéristiques du signal video émis, comme par exemple largeur d'image, système d'image (PAL/NTSC), Scan Mode (Progressive/Interlaced) dépendent des réglages de l'appareil source. Celles-ci ne peuvent pas été modifiées au niveau du préamplificateur.

RACCORDEMENT D'UN APPAREIL D'ENREGISTREMENT

Vou puez raccorder aux prises "REC OUT" (14) de la zone de raccordements à l'arrête de l'appareil, si vous le souhaitez, un apparéil d'enregistrement (par ex. un enregistrur de CD, de cassettes, un enregistrur video ou similaire) ou un autre apparéil, qui

doit receiveoir le niveau de sortie stereo (Line-Pegel), non modifie, fixement regle du son de la source de signal selectionnee au preamplificateur. Le niveau de sortie est independant du reglage du volume et de la mise en sourdine.

Reliez pour cela cette sortie de signal (REC Output) par une paire de cables Cinch, à l'entrée du signal

(“RECORD”, “LINE IN” ou “INPUT”) de l'appareil d'enregistrement.

Veuillez notes que le son qui alimente les entrées numériques n'est pas émis pour enregistrements à la sortie analogique « REc OUT » (14). Si, par exemple, le lecteur de CD est raccardé à une entrée numérique (12), on ne peut pas enregistrer des signaux de CD via le préamplificateur.

Il est également possible de procéder à des enregistements AV via le préamplificateur, si la sortie «VIDEO OUTPUT » (18) est reliée à l'enregistreur à la place de l'appareil de reproduction de l'image.

SORTIES À IMPULSION „POWER CONTROL"

Beaucoup de systèmes AV se composent de nombreux composants individuels. Pour ne pas à avoir à mettre en service et à arrêté chaque composant à l'occasion de chaque utilisation, certains fabricants ont euquipe les appeareils d'un circuit appelé circuit TRIGGER" POWER CONTROL" (19) ou "commande de mise sous tension". Ce type de commande à distance Standby est avant tout utilisé pour les amplificateurs de puissance.

Pour ce faire, les appareils sont reliés entre eux par une ligne bifilaire. On utilise des fiches à encliqueter

mono -3,5 mm et les prises correspondantes. Les pré-amplificateurs, les amplificateurs de puissance et les récepteurs peuvent signaler par cette ligne électrique leur mise sous ou hors tension. Toutes les autres classes d'appareils, qui sont équipées de ce type de prise et qui possèdent ce type de circuit et peuvent se mettre en standby ou se remettent en marche de façon synchronisée avec l'appareil émetteur. Les sorties d'impulsion émettent un signal de tension continue de 12 V. Les entrées d'impulsion nécessitant en général une tension continue de 5 - 12 Volt.

Seuls les apparêls qui disposent de ce circuit de „standby“, peuvent supporter cette fonction. Le signal d'impulsion ne peut pas avoir d'influence sur la position de l'interrupteur secteur des apparêls récepteurs du signal.

Comme la plupart des apparêls récepteur du signal de déclenchement possèdent aussi une sortie de signal déclencheur, ces apparêils n'ont pas besoin de plus de ces deux prises de déclenchement. Le signal est conduit à travers tous les apparêls de cette chaît

ne de composants. Si des composants de votre installation supportent ce circuit, reliez les uns aux autres à l'aide des cables correspondants. Si les cables ne sont pas fournis, vous pourrez vous les procurer dans les commerces spécialisés.

BRANCHEMENT DU CÂBLE D'ALIMENTATION

Contrôlez si la prise murale offre une alimentation appropriée. Cela est le cas si elle est alimentee en courant alternatif de 230 V (50 Hz). Enfichez bien la

prise du cable secteur fourni dans la douille secteur (20) au dos de l'appareil. Reliez l'autre extrémité du cable secteur à une prise secteur.

CONFIGURATION DES HAUT-PARLEURS

Comme les systèmes home cinéma sont concus pour de nombreuses possibités d'application, il est nécessaire d'effectuer une procédure de réglage (setup) avant la première mise en service et après chaque changement du nombre et du type de haut-parleurs, c'est-à-dire qu'il faut effectuer différents réglages audio/vidéo. Ce setup a été réduit au minimum sur l'amplificateur SAV-C2, pour améliorer la conviviai

te. Il n'est pas nécessaire d'effectuer des réglages des signaux video. Le setup comprend des réglages pour la taille et le nombre de haut-parleurs et permet l'adaptation des différents volumes sonores de chaque canal ainsi que les retards de signal. Veuillez notes que certains réglages ne peuvent être effectuels qu'avac la télécommande. Effectuez les réglages dans l'ordre suivant :

Touches(s)	Type de réglage	À l'appareil/avec télécommande	Possibilités de réglage
1 SPEAKER (10)(29)	Configuration des haut-parleurs (et activation et désactivation du mode de reproduction HDCD, voir paragraphe „Utilisation de l'apareil").	les deux	S: SMALL (faible) L: LARGE (fort) N: NONE (aucun) Y: YES (oui) N: NO (non) 50/100/150/200: Limite de fréquence de grave
2 CHANNEL (8)(32) TEST (26)	Balance et différence de volume sonore des canaux surround par rapport aux canaux frontaux. Le son test sert au contrôle des différences de volume des canaux régliées avec „CHANNEL" (8)(32) depuis le poste d'écoute, également pendant la procédure de réglage.	les deux télécommande	Différence de volume du canal en dB
3 DELAY (28)	Temps de retard des signaux des canaux sur-round et du canal central par rapport aux canaux frontaux.	telecommande	Temps de retard de 0 ms ... 30 ms (milliseconds)

CONFIGURATION DES HAUT-PARLEURS ET MODE HDCD

(TOUCHE „SPEAKER“)

Avec ce menu, on peut influer sur deux différentes fonctions du préamplificateur. D'une part, on peut activer et désactiver la reconnaissance automatique du signal pour HDCD, efficace en reproduction de son numérique. D'autre part, on peut memoriser quelques informations concernant les haut-parleurs raccordés. Ce réglage influe sur la répartition des signaux des différents canaux sur les haut-parleurs. Comme chaque système son surround nécessite un "Bass-Management" (gestion des basses) pour envoyer les basses féquences de certains canaux ou de tous les canaux aux haut-parleurs, qui sont les

mieux adaptés à la reproduction de ces fréquences, il est indispensable de donner à la commande de l'amplificateur des informations sur les haut-parleurs raccordés. C'est ainsi que, par exemple, le type de signal du subwoofer dépend des réglages de niveau qui ont été choisis pour les haut-parleurs raccordés. Car de très petits haut-parleurs ne sont pas en mesure de reproduire dessons graves, ce qui doit être fait par le subwoofer. D'autre part, dans le cas de son multicanal, le signal du canal central est mélangé aux canaux frontaux, si le canal du haut-parleur centra l'est pas utilisé.

Si une des entrées „6.1 CHANNEL" ou „LINE/AV4" a été sélectionnée, ces réglages ne sont pas possibles. Si un des canaux d'entrée „CD/AV1" ou „DVD/AV2" a été sélectionné, ces réglages ne seront possibles que si la prise de son numérique (Touche „IN MODE" (6)(21)) a été sélectionnée. En mode de reproduction audio „STEREO", il n'est pas non plus possible d'effectuer ces réglages.

Après un appui de la touche „SPEAKER" (10)(29) en mode d'exploitation normal du préamplificateur, on peut activer ou désactiver le décodage automatique HDCD après reconnaissance du signal HDCD à l'aide du bouton tournant „PARAMETER" (1) ou les touches „SET" (30). Le préamplificateur SAV-C2 est équipé d'un décodeur HDCD, qui permet la lecture de disques de ce format sur un lecteur de CD ou de DVD ordinaire, non compatible HDCD, si celui-ci est racCORDé via une liaison son numérique. C'est pourquoit, le réglage HDCD du menu „SPEAKER" (10)(29) n'a d'effet que sur les quatre entrées avec prise son numé

rique (CD, DVD, SAT, D-TV). L'afficheur n'indique de façon continue que "HDCDON" à la place du mode de reproduction audio. Cependant, le mode de reproduction audio peut tout de même être changé avec "MODE" (7)(25). Si le réglage est activé et si d'autre part un signal HDCD est receptionné, ceci est indiqué à l'afficheur par le symbole "HDCD IN". Comme l'appareil fait automatiquement la distinction entre le signal normal de CD et celui de HDCD, l'option "HDCD" peut rester activée également en cas de reproduction de CD ordinaire.

L'option „HDCD" est globale, c'est-à-dire que le réglage subsiste, quand un autre canal d'entrée est choisi ou en cas de modification du mode de reproduction audio. Le réglage ne change pas non plus, si de façon intermittente une entrée de préamplificateur avec prise son analogue a été seLECTIONnée.

Après avoir appuyé à plusieurs reprises sur la touche „SPEAKER" (10)(29) en mode d'exploitation normal, vous obtenez les possibités de réglages des types et tailles des haut-parleurs utilisés. Chaque nouvel appui sur la touche „SPEAKER" (10)(29) vous fait passer au réglage du haut-parleur suivant ou du groupe de haut-parleurs suivant. A l'aide du bouton tournant „PARAMETER" (1) ou les touches „SET" (30) on peut modifier les réglages décrites ci-dessous pour les canaux de haut-parleurs actuellement sélectionnés.

On désigne comme petit haut-parleur (,Small^ ) independament de ses dimensions physiques, un modèle sans possibilité particulière de reproduction des basses, c'est-à-dire non en dessous de 80~Hz

On désigne comme grand haut-parleur ("Large") un haut-parleur qui a la capacité de reproductive les fréquences basses. Aucun haut-parleur ("None") signifie, qu'il n'existe pas dans votre système. Si vous n'avez, par exemple, pas installé de haut-parleur surround arrêtre, vous doivent regardier le point de menu "SURR" (surround arrêtre) sur "None" (non installé).

Pour le canal central arrirée (Rear Center) on ne peut pas effectuer de réglage séparé. Ce canal est activé et désactivé simultanément avec les canaux arrirées gauche et droit.

Adaptez les réglages selon les instructions succinctes suivantes:

Haut-parleurs frontal	Dans le cas où les haut-parleurs frontaux doivent réproduire l'ensemble du spectre de fréquences ou qu'il n'y a pas de subwoofer installé, Sélectionnez « L», sinon « S »
Haut-parleur central	L (grand Center speaker) - S (petit Center speaker) - N (pas de Center speaker)
Haut-parleurs Surround	L (grand Surround speaker) - S (petit Surround speaker) - N (pas de Surround speaker)
Subwoofer	Y (Subwooferprésent) - N (pas de Subwoofer)
Liminé de fréquence degrave SWCR	Il peut être choisi entre 50Hz (haut-parleurs avant de très petites tailles), 100Hz, 150Hz et 200Hz (haut-parleurs avant de très grandes tailles).

Si aucune touche de réglage n'est actionné, ce mode de réglage est quitté au bout que quelques secondes dans l'objet normal (affichage du canal d'entrée sélectionné).

Les réglages des haut-parleurs sont „globaux", c'est-à-dire qu'ils sont valables pour toutes les entrées à l'exception du „6.1 CHANNEL" et dans tous les modes de reproduction audio.

RéGLAGE DU VOLUME DU CANAL ET TEST DES CANAUX

(TOUCHES „CHANNEL" ET „TEST")

Dans la plupart des cas la position d'écoute est telle que sa distance par rapport aux haut-parleurs n'est pas égale. D'autre part, le rendement des différents haut-parleurs n'est pas le même, ce qui se traduit par

des différences de niveaux sonores pour un même signal. Ceci a pour conséquence un affaiblissement de l'effet surround. Pour éviter cela, le différences de niveau sonore des haut-parleurs peuvent être régles.

Quand une des entrées "CD/AV1", "DVD/AV2" (prise son chaque fois reglee sur analogue) ou "LINE/AV4" a ete selectionnee, les differences de volume des canaux surround, du subwoofer ou du canal central (SL, SC, SR, SW et CE) ne peuvent pas etre modifiees.

Seul le volume des canaux qui sont actuellement actifs dans le mode de reproduction audio, peut être influencé. Voir paragraphe „Modes de reproduction du son (touche „MODE“)". Par exemple, le réglage de volume relatif du canal central arrêté ne peut être régle que dans les modes d'exploitation „DIG.EX“, „DTS.ES" ou „PLOGII".

D'autre part, le réglage de tous les canaux, qui ont été placés sur „N“ à l'aide de „SPEAKER" (10)(29) et en conséquence désactivés, n'est pas possible.

Le test son ne peut pas être activé, pour les entrées „CD/AV1“, „DVD/AV2“ (prise son chaque fois réglée sur analogique) ainsi que les entrées „LINE/AV4" et „6.1CHANNEL". Également quand le mode de reproduction audio a été réglé sur „STEREO“, le TEST" (26) n'est pas possible.

Assurez-vous que le volume soit régle à un niveau faisble. Choisissez une entrée de préamplificateur, pour lequel un mode de reproduction audio est régiable, qui supporte tous les canaux de haut-parleurs (par exemple „CD/AV1" avec selection de prise son numérique). Choisissez un mode de reproduction audio avec la touche „MODE" (7)(25), qui supporte aussi tous les canaux (par exemple „DIG.EX").

Activez le son test en utilisant la touche "TEST" (26) de la télécommande, en vous plaçant dans la position que vous occupez généralement pendant l'écoute de la reproduction audio/vidéo. Vous entendrez un souffle passant successivement d'un haut-parleur à l'autre, pour tous ceux qui n ont pas été désactivés au menu "SPEAKER" (10)(29).

L→C→R→SR→SC→SL→SW

Réglez le volume de façon à entendre nettement le son test. Vérifiez pour quels canaux le volume doit être ajusté en comparaison avec celui du canal frontal gauche. A l'aide du bouton tournant „PARAMETER" (1) de l'appareil ou des touches „SET" (30) vous pouvez maintainant éliminer les différences de volume de chaque canal audible. Les signaux de chacun des canaux peuvent être amplifiés ou diminués au maxi

mum de 20dB. En appuyant de nouveau sur la touche, "TEST" (26) vous quittez le mode de réglage.

Il est également possible, d'exécuter la procédure de réglage sans le son test. Un actionnement repété de „CHANNEL" (8)(32) alterne les canaux de haut-parleurs. Les valeurs peuvent être modifiées comme déscrit précédement avec „PARAMETER" (1) ou les touches „SET" (30).

Les réglages des différences de niveaux sonores des canaux sont "globaux", c'est-à-dire qu'ils sont valables pour toutes les entrées sauf pour 6.1 CHANNEL et dans tous les modes de reproduction son. Le son test peut aussi être utilisé, pour vérifier le fonctionnement des haut-parleurs raccordés.

La vue d'ensemble suivantes you represente la structure du menu :

RéGLAGE DU TEMPS DE RETARD SURROUND DES CANAUX DE HAUT-PARLEURS

(TOUCHE, DELAY")

Comme les distances qui séparent la position d'écoute des haut-parleurs frontaux et des haut-parleurs Surround sont inégales, le temps que met le son pour atteindre vos oreilles à partir des haut-parleurs frontaux et des haut-parleurs Surround varie. Pour receivevoir une image sonore homogène à la position d'écoute, il est nécessaire de compenser ce phénomène en réglant la temporisation pour ajuster le « timing » et personneliser l'emplacement spécifique des haut-parleurs et de l'acoustique de votre pièce ou de votre salle de cinema à domicile. Il est nécessaire de régler les temps de retard du système des canaux arrirées et évientuellesment du canal central. Ainsi, les signaux son des différents canaux de haut-parleurs arrivieront en même temps à l'auditeur.

En outre, la reproduction en Dolby Prologic II nécessite également un retard supplémentaire de 15 millisecondes sur les canaux satellites uniquement (en plus de l'eventuel retard indiqué ci-dessus). Ce retard supplémentaire fait partie de la spécification Dolby Prologic II et fait en sorte que le son des enceintes satellites parvienne juste après le son des enceintes principales pour réduire la perception d'un son fuyant de l'avant vers l'arrière. Cette disposition est rendue nécessaire du fait que Dolby Prologic II est un processus d'encodage analogique qui n'offre pas la séparation complète des canaux du système Dolby Digital. On assure ainsi que l'auditeur recevra toujours d'abord l'information audio avec direction dominante des haut-parleurs frontaux.

Ces réglages ne sont opérationnels que dans les modes de reproduction audio Dolby Digital (« DIG5.1 » et « DIG.EX ») ainsi que Dolby Prologic II (« PLOGII »). Ils ne peuvent être exécutés que si un de ces modes de reproduction du son a été préalablement choisi. Pour ce faire, une entree d'amplificateur doit être sélectionnée, qui supporte ces modes (voir chapitre « Modes de reproduction du son (touche « MODE »).

Les réglages pour Dolby Digital et Dolby Prologic II sont mémorisés séparément. Pour Dolby Prologic II, le temps de retard du canal central ne peut pas été effectué.

Pour le canal central arrirée, aucun temps de retard de signal séparé ne peut être régèle. Si les haut-parleurs centraux et arrières sont plus éloignés de la position d'écoute que les haut-parleurs frontaux, il n'est pas possible de régler un temps de retard pour les haut-parleurs frontaux avant. Dans ce cas, laissez les valeurs à leur minimum.

Les réglages disponibles pour les enceintes arrêtés SURROUND sont de 0 à 15 millisecond en mode Dolby Digital, et de 15 à 30 millisecond en mode Dolby Prologic II. Le retard du canal central d'un équipement « Dolby Digital » peut être régle entre 0 et

5 millièmes de seconde (ms). Ces réglages doivent être effectuels après la première installation et chaque fois que les distances des haut-parleurs à la position d'écoute sont modifiées.

Temps de retard pour les canaux « Surround » en Dolby Digital

Mesurez la distance du haut-parleur arrêt droit ou gauche à la position d'écoute. Puis, déduisez de la distance aux haut-parleurs arrirées la distance des haut-parleurs avant. Pour chaque 30 cm de différence, il faut régler un retard de 1 ms. Si par exemple l'écart de distance est de 120 cm, une valeur de retard de 4 ms doit êtrecision. Arrondissez à la valeur la plus proche. La valeur maximum du temps de retard pour les canaux Surround est 15 ms.

Temps de retard pour le canal « Center » en Dolby Digital

Mesurez à partir de la position d'écoute la distance jusqu'àu haut-parleur central et jusqu'à l'un des haut-parleurs frontaux. Deduisez la distance des haut-parleurs frontaux droit ou gauche de la distance du haut-parleur central. Encore une fois, 30 cm de différence correspondant à un temps de retard d'une millisecond. Si les hautparleurs frontaux sont par exemple plus éloignés du haut-parleur central de 35 cm, il faut régler 1 ms. Arrondissez à la valeur la plus proche. On peut régler au maximum un retard de 5 ms, qui correspond à une distance d'écoute du haut-parleur central plus courte que celle des haut-parleurs frontaux de 1,5 m (5 pieds).

Temps de retard pour les canaux « Surround » en Dolby Prologic II

Prenoze le résultat du calcul precedent pour les canaux Surround en Dolby Digital et ajoutez 15ms pour obtenir la valeur de temporisation optime en Prologic II.

Configuration des retards pour Dolby Digital

Choisissez un canal d'entrée avec prise son numéroique (« CD/AV1 », « DVD/AV2 », « SAT/AUX1 » ou « D-TV/AUX2 »). Passez si nécessaire, au format son numéroique (touché « IN MODE » (6)(21)). Choisissez maintainant avec la touche « MODE » (7)(25) soit « DIG.EX » soit « DIG5.1 » comme mode de reproduction audio. Appuyez maintenant sur la touche « DELAY » (28).

S-DEL 7ms

Réglez à l'aide des touches « SET » (30) la valeur pour les canaux arrirées en Dolby Digital, et après un nouvel appui sur la touche « DELAY » (28) la valeur pour le canal central en Dolby Digital.

C-DEL 3ms

Le mode de réglage est abandonné pour le mode normal, si aucune touche n'est actionnée pendant quelques secondes.

Configuration de retard pour Dolby Prologic II

Sélectionnez un des canaux d'entrée du préamplificateur « SAT/AUX1 », « D-TV/AUX2 », « VCR/AUX3 » ou « TUNER/AV3 ». Si une des entrées « D-TV/AUX2 » ou « SAT/AUX1 » a été sélectionnée, passez si nécessaire, sur une prise son analogique (touche « IN MODE » (6)(21)). Choisissez maintainant comme mode de reproduction audio « PLOGII » avec la touche « MODE » (7)(25). Appuyez sur la touche « DELAY » (28).

S-DEL 17ms

Réglez à l'aide des touches « SET » (30) la valeur pour les canaux arrirées en Dolby Prologic II. Le mode de réglage est abandonné pour le mode normal, si aucune touche n'est actionnée pendant quelques secondes.

UTILISATION DE L'APPAREIL

GENERALITES

Action	Touches(s)	Description
Mise en marche et arrêt	POWER(5)	L'appareil n'a pas de mise en veille, il est mis en marche et arrêté par le commutateur en façade avant. En position arrêt, il n'est plus sous tension.
Réglage volume sonore	MASTERVOLUME (4)VOL+ (34)VOL- (34)	Sur l'appareil : tournez le bouton « MASTER VOLUME » dans le sens horaire pour augmenter le volume, dans le sens antithoraire pour le diminuier. Sur la télécommande : Maintenez la touche « VOL+ » appuyée pour augmenter le volume. Utilisez « VOL- » pour le diminuier.Pendant le réglage, l'afficheur affiche le réglage du volume. La valeur du volume minimum est -80 dB, le volume maximum est atteint quand la valeur 00 dB est affichée.
Sélection de l'entrée	INPUT (1)Touches de sélectiond'entrées(24)	Sur l'appareil : En tournant le bouton « INPUT ». Sur la télécommande : un appui bref sur la touche du canal d'entrée souhaïte (par exemple « CD » ou « VCR ») commute sur la reproduction de l'appareil qui est raccordée à ce canal. Le nom du canal d'entrée apparaît sur l'afficheur (2).Avant de changer de canal d'entrée, il est prudent de réduire le volume sonore!
Mise en sourdine	MUTE (35)	La mise en sourdine n'est possible qu'avce la télécommande.Elle coupe le signal de sortie audio de l'étage d'entrée et par conséquent les haut-parleurs. En appuyant de nouveau sur le bouton le volume sonore, précédemment régèle, est rétabli. L'afficheur (2) indique « MUTE » pendant la durée de la mise en sourdine.
Réglage tonalité des aigus et des basses	TONE(9)(33)SET (30)PARAMETER(1)T/B (31)	Voupez ici accentuer ou abisser les aigus et les basses comme vous le souhaitez. Avec « +10 dB » l'augmentation maximale de l'intensité est atteinte et avec « -10 dB » la diminution maximaile de l'intensité est atteinte.Après un appui du bouton « TONE », on peut régler les aigus avec le bouton tournant « PARAMETER » ou les touches « SET ». Après l'appui deuxieme du bouton « TONE », on peut régler les basses avec le bouton tournant « PARAMETER » ou les touches « SET ».Après l'appui troisieme du bouton « TONE », on peut activer ou déactiver le réglage de la tonalité à l'aide du bouton tournant « PARAMETER » ou des touches « SET »Si la tonalité ne doit pas être modifiée, il est recommendé, de déconnecter le réglage de tonalité (TONE) et ne pas seulement régier à la valeur « 00 dB ». Il est possible d'utiliser la touche de la télécommande « T/B » pour activer/désactiver le réglage de la tonalité (TONE). L'afficheur montre « BYPASS », si la fonction « TONE » a été déactivé.

Action	Touches(s)	Description
Reconnaisance automatique et décodage de signaux HDCD avec prise son numéroique	SPEAKER(10)(29)PARAMETER(1)SET(30)	Après avoir appuyé une fois sur la touche « SPEAKER » en mode d'exploitation normal, on peut activer ou désactiver le décodage automatique HDCD, lors de la reconnaissance d'un signal, à l'aide du bouton tournant « PARAMETER » ou des touches « SET ». Le préamplificateur SAV-C2 est équipé d'un décodeur HDCD, qui permet la lecture de disques de ce format, CD ou DVD, à l'aide d'un lecteur ordinaire non compatible HDCD, si celui-ci est raccordé à une liaison son numéroque. C'est pourquoit le réglage HDCD du menu « SPEAKER » n'agit que sur les quatre entrées avec prise son numéroque (CD, DVD, SAT, D-TV). L'afficheur indique maintainant de façon continue « HDCDON » à la place du mode de reproduction audio. Cependant, le mode de reproduction audio peut tout de même être modifié avec « MODE » [7](25). Quand le réglage est activé et qu'un signal HDCD est réceptionné, ici est indiqué à l'afficheur par les caractères « HDCD IN ». Comme l'appareil faut automatique-ment la distinction entre un signal normal de CD et un signal HDCD, l'options « HDCD » peut rester activée également pour la reproduction de CD ordinaires. Le réglage est conservé, quand un autre canal d'entrée est sélectionné ou quand le mode de reproduction audio est modifié. Le réglage ne change pas non plus, si une entrée d' amplificateur avec prise son analogue est sélectionné de façon intermittente.
Commutation entre'utilisation de la prise son analogique et numéroque pour les quatre entrées de préamplificateur « CD/AV1 », « DVD/AV2 », « SAT/AUX1 » et « D-TV/AUX2 »	IN MODE(6)(21)	Pour les entrées d' amplificateur « CD/AV1 », « DVD/AV2 », « SAT/AUX1 » et « D-TV/AUX2 » sont prévues pour chacune d'elles, une prise son stéreo analogue (avec douilles Cinch) et une des quatre prises son numéroque (OPTICAL, COAXIAL1, COAXIAL2, COAXIAL3). On a ainsi, pour chacune de ces entrées, le choix entre l'utilisation de la prise son analogue ou de la prise son numéroque momentarily affectée. Laquelle des quatre prises son numéroque est affectée àquelle entrée du préamplificateur, peut être modifiée avec la fonction « DIN_SET » (22). La touche « IN MODE » sert à la commutation entre son analogue et son numéroque. Il faut veiller à ce que, le réglage momentarily anisé (AIN = analog input, DIN = digital input) n'est pas ménorisé pour chacune des quatre entrées du préamplificateur, mais commutée globalement. Àsinsi, après un changement d'entrée, il est possible que cette commutation doive être refaite.
Modification de l'afetation des quatre prises son numéroque OPT, CO1, CO2 et CO3 aux quatre entrées du préamplificateur « CD/AV1», « DVD/AV2», « SAT/AUX1 » et « D-TV/AUX2 »	DIN_SET(22)	Pour les entrées de préamplificateur « CD/AV1», « DVD/AV2», « SAT/AUX1 » et « D-TV/AUX2», on a prévu chaque fois une prise analogue stéreo (avec douilles Cinch) et une des quatre prises son numéroque (OPT, CO1, CO2, CO3). Àsini, pour chacune de ces entrées, on a le choix entre l'utilisation d'une prise son analogue ou numéroque. Laquelle des quatre prises son numéroque est affectée àquelle entrée du préamplificateur, peut être modifié avec la fonction « DIN_SET ». Àpres un appui sur ce bouton, l'apparil attend l'actionnement successif des quatre touches de seLECTION d'entrées « CD/AV1», « DVD/AV2», « SAT/AUX1 » et « D-TV/AUX2», une fois pour chaque touche. Et dans l'ordre d'afetuation souhaïlée pour ces entrées, indiqué chaque fois sur l'afficheur des prises son numéroques situées à la façade arrêté de l'apparil. Avec une deuxieme pression sur la touche « DIN_SET», le mode de réglage peut être quitté. Meme si pendant quelques secondes aucune clé n'est actionnée, l'apparil change à nouveau dans l'état normal.
Réduction de la dynamique	NIGHT(23)	La bande sonore d'un film impressionné particulièrement par sa dynamique, c'est-à-dire par les brusques et importants changements du volume sonore. Pour que d'autres personnes ne soient pas dérangées par une écoute involtaire, de nombreuses installations de home cinema offrent un circuit de réduction de la dynamique du son. (le son puissant devient faible et le son faible devient plus fort), ainsi, les passages du film avec un volume réduit restent audibles et la nuisance du volume lors de séquences avec son élevé soit réduite. Activez cette option qui est connue sous les termes « Midnight » et « Late Night», par un appui bref sur la touche « NIGHT», un nouvel appui sur cette touche, annule de nouveau ce type de traitement du son. Cette fonction n'est accessible qu'avac la télécommande et n'est possible qu'en Dolby Digital (« DIG5.1 » ou « DIG.EX ») !

MODES DE REPRODUCTION DU SON (TOUCHE « MODE »)

Le préamplificateur offre la possibilité, de reproductive le son des appeareils source qui émettent différents formats de signal son. Pour certains signal son, différencs mode de reproduction sont possibles. Par exemple, un signal stéreo analogue ne peut être produit que par les haut-parleurs frontaux ou sur tous les haut-parleurs raccordés en utilisant le Dolby Prologic II.

Si, une des entrées « CD/AV1 », « DVD/AV2 » (chacune régée sur son analogue), « LINE/AV4 » ou « 6.1 CHANNEL » a été sélectionnée, la commutation du format son est impossible. Les formats « DIG.EX » et « DTS.ES » ne peuvent seulement être sélectionnés, que si une prise son numérique est utilisée et que le réglage « SPEAKER » (10)(29) pour les haut-parleurs arrirées n'as pas été désactivié (place sur « N »).

La touche « MODE » sert à la sélection du mode de reproduction, elle se trouve sur la façon avant de l'appareil (7) ainsi que sur la télécommande (25). Tous les modes de reproduction audio ne peuvent pas toujours être sélectionnés :

• Si une des entrées « CD/AV1 » ou « DVD/AV2 » (réglée chacune sur son analogue) ou « LINE/AV4 » est sélectionnée, seul le mode de sortie suivant peut être utilisé, tandis que le subwoofer ne recoit pas de signal :

STEREO

• Si le canal d'entrée « 6.1CHANNEL » a été sélectionné, pour chaque canal est émis, le signal qui est present sur la prise d'entrée correspondante à la façade arrêté de l'appareil. Seul le mode de sortie suivant est actif :

DIRECT

• Si une des entrées « SAT/AUX1 » ou « D-TV/AUX2 » (réglée chacune sur son analogique), « VCR/AUX3 » ou « TUNER/AV3 » a été sélectionnée, la touche « MODE » (7)(25) commute dans le mode cité dans la suite. Le subwoofer recoit alors toujours un signal, s'il n'a pas été désactivié par son réglage « SPEAKER » (10)(29):

STEREO 3-ST PLOGII

• Si une des entrées du préamplificateur est sélectionnée avec son numéro (« CD/AV1 », « DVD/AV2 », « SAT/AUX1 » ou « D-TV/AUX2 », chaque fois régle sur prise son numéro), on peut désirer entre les différents modes suivants avec la touche « MODE » (7)(25), tandis que le subwoofer recoit toujours un signal dans les modes « STEREO » et « 3-ST », s'il n'a pas été désactivé par son réglage « SPEAKER » (10)(29):

(A) Si la source émet un signal PCM, les modes de sorties suivantes peuvent être sélectionnées :

PLOGII STEREO 3-ST

(B) Si la source émet un signal « Dolby Digital», les modes de sorties suivantes peuvent être sélectionnées:

DIG5.1 DIG.EX STEREO

(C) Si la source émet un signal « dts», les modes de sorties suivantes peuvent être sélectionnées:

DTS5.1 DTS.ES STEREO

Le tableau suivant résume pour chaque format de son, quels sont les canaux actifs pour chaque mode et quelles conditions doivent être réunies pour permettre l'activation.

Format du son	Affichage	Canaux actifs				Conditions pour permettre l'activation
		Canaux Front (L+R)	Canaux Center (C)	Canaux Surround (SR, SL, SC)	Canaux Subwoofer (SW)
Reproduction directede chacun descanaux raccordés.	DIRECT	*	*	*	*	Seulement pour l'entrée du pré-amplificateur « 6.1CHANNEL » .
Sté reproduction	STEREO	*	--	--	--	L'entrée du préamplificateur sélectionné est « CD», « DVD » (chaque fois prise son analogique) ou « LINE » .
Sté reproduction avecSubwoofer	STEREO	*	--	--	(*)	L'entrée du préamplificateur sélectionné est « SAT», « D-TV», « VCR», « TUNER » .Egalement possible pour « CD», « DVD » (chaque fois avec prise son numérique).
3 Stereo(Sté reproduction avecchannel Central etSubwoofer)	3-ST	*	(*)	--	(*)	L'entrée du préamplificateur est « SAT», « D-TV», « VCR», « TUNER » .Egalement possible pour « CD», « DVD »chaque fois avec prise son numérique. Pas possible, en cas de réception d'un signal dts ou Dolby-Digital.
Dolby Prologic II(format du sonmulticananalogi-que) avecSubwoofer	PLOGII	*	(*)	(*)	(*)	L'entrée du préamplificateur sélectionné est « SAT», « D-TV», « VCR», « TUNER » .Egalement possible pour « CD», « DVD »chaque fois avec prise son numérique. Pas possible, en cas de réception d'un signal dts ou Dolby-Digital.
Dolby Digital 5.1	DIG5.1	*	(*)	(*)	(*)	Quand une entree du préamplificateur avec prise son numérique est sélectionné et qu'aucun signal PCM ou dts n'est récep-tionné.
Dolby Digital EX	DIG.EX	*	(*)	*	(*)	Quand une entree du préamplificateur avec prise son numérique est sélectionné et qu'aucun signal PCM ou dts n'est récep-tionné. Les haut-parleurs arrirées ne doit pas être déactivés dans « SPEAKER » (10)(29).
dts 5.1	DTS5.1	*	(*)	(*)	(*)	Quand une entree du préamplificateur avec prise son numérique est sélectionné et qu'aucun signal PCM ou Dolby-Digital n'est réceptionné.
dts ES	DTS.ES	*	(*)	*	(*)	Quand une entree de l'amplificateur avec prise son numérique est sélectionné et qu'aucun signal PCM ou Dolby-Digital n'est réceptionné. Les haut-parleurs arrirées ne doivent pas être déactivés dans « SPEA-KER » (10)(29).

• Canal actif
  (*) Canal actif, si le haut-parleur correspondant dans le menu « SPEAKER » est régle comme existant
  -- Canal inactif

EFFETS AMBIOPHONIQUES NUMERIQUES (TOUCHE « DSP »)

DSP est particulièrement efficace pour des sources de programmes stéreo comme les CD, la télévision et les stations radio FM. Faites un essai des différents modes DSP, quand vous écoutez votre prochain concert ou regarderez une émission de sport!

Par une succession d'appuis sur la touche « DSP » (26), l'amplificateur passé par les différents programmes d'effets :

Les différents programmes DSP produit des effets sonores fidètes à la réalité, le processeur gérant le signal génére des effets de réverbérations et de traitements de fréquence, sans ALTERER la qualité du son du signal original. Dans le mode DSP « LIVE » vous pouvez obtenir l'atmosphère d'un concert en direct pour la représentation de presque toutes les sources de programmes.

Pour désactiver les effets ambiophoniques appuyez sur « MODE » (7)(25).

Si une des entrées « CD/AV1 », « DVD/AV2 » (chacune placée sur son analogue), « LINE/AV4 » ou « 6.1 CHANNEL » a été sélectionnée, il n'est pas possible d'utiliser des programmes DSP.

CONSEILS

Temps de rodage / échauffement

Vos appeareils audio demandent un certain temps pour atteindre leurs performances maximes. Ce laps de temps est très différents pour les différents composants de votre système. Vous obtiendrez un son de toute valeur qualité et plus homogène en laissant l'appareil sous tension.

Profitez de l'expérience de votre revendeur!

Ronflement du secteur

Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un ronflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel apparéil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut cause le problème.

L'expérience montre que ce phénomène est soit dû

à la connexion d'antenne du tuner ou du télévisueur, soit en relation avec des ordinateurs personnels, haut-parleurs electrostatiques, subwoofer, platines tourné-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.

Une autre cause possible du ronflement est une interférence electromagnétique entre l'alimentation d'autres apparciels (p. ex. amplificateur, réceptein, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.

Certain amplifieurs finaux possèdent un commutateur « Ground Lift ». Lorsqu'on le presse, la masse du chàssis et la masse du conducteur de terre sont séparées du point de masse central de l'appareil. Le conducteur de terre conserve sa fonction. Cela peut aider à empêcher le renflement.

Si vous ne parvenez pas à éliminer vous-même ce renflement, votre revendeur vous y aidera.

DEPANNAGE

Symptôme	Cause possible du défaut	Remède
Pas de fonctionnement après mise en marche du commutateur secteur	Le cordon secteur n'est pas relié à une prise opérationnelle.Lé cordon secteur est défectueux ou il n'est pas entièrement enforcé dans la prise secteur ou celle de l'appareil.Fusible de l'appareil ou appareil défectueux.	Réalisez une liaison à une prise opérationnelle avec la tension appropriée.Vérifiéez le cordon secteur, remplacez-le éventuellesment et enforcez sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil.Contactdez votre evendeur.
Pas de son sur tous les canaux quand l'appareil est prêt à fonctionner	L'appareil source n'est pas sous tension ou la reproduction n'est pas lancée.Un matériel inadapté est lu par l'appareil source.La sortie audio utilisée de l'appareil source est mal configurée.La sortie audio de l'appareil source ou l'entrée audio souhaïtée de l' amplificateur n'a pas été ou a été mal connectée au cable de signal audio.Une sortie audio incorrecte de l'appareil source a été reliée à l' amplificateur.Lé cable de signal audio vers la source est défectueux.Lé cable de signal de l'appareil source n'est pas relié à la bonne entree du préamplificateur.La bonne entree source du préamplificateur n'a pas été Sélectionnée.Le volume (Volume) est régèle trop bas ou la fonction « MUTE »(11)(35) est activée.Le besoin entre son numéroique et le son analogique (touche « IN MODE » (6)(21)) est errone.Un canal d'entree erreion a été affecté à la liaison avec l'appareil source (touche « DIN SET » (22)).Les sorties du préamplificateur n ont pas été reliées à (aux) l' amplificateur(s) de puissance.L' amplificateur de puissance n'est pas sous tension ou les haut-parleurs ne sont pas correc-tement branchés à l' amplificateur de puissance.Preamplificateur AV, amplificateur de puissance ou appareil source défectueux.	Mettez l'appareil source en service et lancez la reproduction.Vérifiéez les CD, les DVD, les vidécassettes, les raccordements d'antenne etc. de l'appareil source.Corrigez les réglages de l'appareil source en ce qui concerne la sortie audio et le format du signal audio utilisés.Vérifiéez et corrigez si nécessaire la connexion.Corrigez la liaison.Vérifiéez et si nécessaire remplacez le/les cables.Veuillez corriger cette erreur de raccordement UTILISZ les touches de sélection d'entrées de la télécommande ou le bouton tournant multi-fonction de l'appareil pour régler le canal d'entrée auquel est relié la source.Corrigez le réglage du volume et désactiversi nécessaire la fonction « MUTE » (11)(35).Corrigez le réglage.Exécutez la procédure pour une nouvelle affectation des prises numériques.Raccordez l' amplificateur(s) de puissance.Vérifiéez le fonctionnement de l' amplificateur de puissance et raccordez les cables de haut-parleurs à leurs bornes et aux prises de l' amplificateur.Vérifiéz en les utilisant avec d'autres appareils,quel composant du système est défectueux et prenez contact avec le revendeur correspondant.

Symptôme	Cause possible du début	Remède
Pas de son sur certains canaux quand l'appareil est pré à fonctionner	Les réglages des sources de signal concernant le son sont mal sélectionnés.	Corriguez la configuration de l'appareil source (réglage PCM/RAW, Downmix, réglages Dolby, configuration des sorties multicanal, commutation analogique/numérique etc.).
	Le matériel de reproduction ne contient pas de signal pour ces canaux.	Parfois on peut obligner une reproduction en mode « Prologic II » ou en mode DSP via tous les canaux.
	Le réglage pour le mode de reproduction audio du préamplificateur n'est pas correct.	Vérifiez le réglage « MODE » (7)(25).
	Vous utilisez la prise son analogue d'une des entrées « CD», « DVD » ou « LINE».	Pour ces entrées seuls sont toujours actifs le canal gauche avant et le canal droit avant.
	Les haut-parleurs ou les paires de haut-parleurs ont été désactivés avec la fonction « SPEAKER » (10)(29).	Exécutez cette configuration de haut-parleurs.
	Les réglages de la balance de volume de canal « CHANNEL » (8)(32) du préamplificateur sont fortement déréglés.	Effectuez le réglage souhaïté pour la différence relative de volume de canal.
	Un ou plusieurs cables de signal audio sont défectieux entre le préamplificateur et l'amplificateur de puissance ou la liaison par fiche desserrée.	Vérifiez et fixez ces cables.
	Amplificateur de puissance défectieux.	Vérifiez l'amplificateur de puissance.
	Le subwoofer n'est pas pré à fonctionner.	Vérifiez les connexions, le fonctionnement et les réglages du subwoofer.
Mauvaise qualité du son	Les connexions des liaisons par cable sont desserrées, les connexions encrassées ou un cable est défectieux.	Vérifiez les connexions audio et les cables.
	Pour la reproduction Dolby-Digital, la fonction de réduction dynamique (NIGHT) du pré-amplificateur est activée.	Désactiver cette fonction à l'aide de la touche « NIGHT » (23).
Pas d'image	L'appareil source n'est pas en marche ou la reproduction n'est pas lancée.	Mettez l'appareil source sous tension et lancez la reproduction.
	Un matériel non adapté est lu sur l'appareil source.	Vérifiez les DVD, les vidécassettes, les connexions d'antennes etc. de l'appareil source.
	La sortie videoe utilisée sur l'appareil source est mal configurée.	Corriguez les réglages de l'appareil source en ce qui concerne la sortie videoe utilisée et le format du signal videoe.
	La sortie videoe de l'appareil source ou l'entrée videoe souhaiée du préamplificateur n'a pas été reliée au cable de signal videoe ou a été mal serreré.	Vérifiez et corriguez si nécessaire la connexion par fiches.
	Câble du signal videoe vers la source défectueux.	Vérifiez et si nécessaire remplacez le(s) cables(s).
	Utilisation d'une entrée videoe erronée du préamplificateur AV.	Vérifiez l'entrée videoe utilisée du préamplificateur AV.
	Un standard de connexion videoe différent pour la liaison entrée videoe et la sortie préamplificateur a été utilisé.	L'amplificateur n'excute pas de conversion de signal, il faut utiliser le même standard (Composite, S-Video, etc.) pour « Video In » et « Video Out ».
Pas d'image	L'entrée source souhaitée de l' amplificateur n'a pas été sélectionnée.	Utilisez la touche de sélection des entrées de la télécommande ou le bouton tournant multifonction de l' apparil, pour régler le canal d'entrée auquel la source est raccordée.
	L' apparil d'affichage (TV, etc.) n'a pas été mis sous tension.	Mettez l' apparil d'affichage sous tension.
	La sortie video du préamplificateur AV n'a pas été reliée à l' apparil d'affichage (TV, etc.).	Vérifiez et corrigez si nécessaire la fiche de raccordement.
	Le cable du signal entre le préamplificateur et l' apparil d'affichage (TV, etc.) est défectueux ou la fiche de raccordement est desserrée.	Vérifiez et corrigez si nécessaire la fiche de raccordement.
	Le cable video de l' apparil d'affichage n'a pas été inséré dans la bonne prise d'entrez.	Vérifiez et corrigez si nécessaire la fiche de raccordement.
	Un canal d'entrez incorrect a été choisi sur l' apparil d'affichage.	Corrigez le choix de l'entrez.
	L'entrez video de l' apparil d'affichage n'a pas été configuré correctement.	Corrigez les réglages de l' apparil d'affichage en ce qui concerne l'entrez video utilisée et le format du signal video.
	La préamplificateur AV, l' apparil d'affichage ou l' apparil source défectueux.	Vérifiez en les utilisant avec d'autres apparils, quel composant du système est défectueux et prenez contact avec le revendeur correspondant.
Mauvaise qualité d'image	La selection à la source du signal du réglage du système d'image (PAL, NTSC) de l' apparil d'affichage est erronée.	Corrigez ces réglages.
	La selection du mode image (Progressive Scan ou Interlaced Scan) de l' apparil source est erronée.	Corrigez ces réglages.
	Les réglages de Setup de l' apparil source ou de l' apparil de reproduction de l'image, concernant les caractéristiques du signal video (par ex. Format d'image) sont erronés.	Corrigezles auprès de l' apparil d'affichage (TV, projecteur, etc.) ou de la source.
Aucune fonction ne peut être exécutée à l'aide de la télécommande	Absence de piles dans la télécommande, erreur de montage des piles ou les piles sont vides.	Vérifiez et replacez les piles si nécessaire.
	La projectione entre la télécommande et l' apparil est masquée, la portée de l' apparil est dépassée ou l' apparil est utilisé avec un décalage latréal trop important.	Essayez de diriger la télécommande vers la façade de l' apparil sans obstacle entre les deux, à une distance inférieure à 7 mètres, face à l' apparil sans décalage latréal.
	L' apparil n'est pas sous tension.	Mettez l' apparil sous tension.
Bourdonnement audible des basses	Voir paragraphe « Ronflement du secteur » au chapitre « Conseils »

CHARACTERISTIQUES TECHNIQUES

Plage de transmission :	20 Hz - 20 kHz ± 0.5 dB
Tension de sortie nominale :	2 V
Facteur de distorsion :	< 0.1% max. (1 kHz, 1 Watt)
Sensibilité d'entrée :	250 mV
Rapport signal/bruit :	> 90 dB
Impédance d'entrée :	47 kΩ
Entrées :	7x RCA, 6.1 RCA, 3x Coaxial Digital, 1x Optical Digital, 8x RCA Video, 2x S-Video, 2x Component YPbPr
Sorties :	1x 6.1 RCA (pre), 1x stereo RCA (pre), 1x mono RCA (SW2), 1x stereo RCA (rec), 2x power control trigger, 1x Video RCA, 1x YPbPr Component Video, 1x S-Video
Alimentation :	230 V/50 Hz
Puisance consommée :	max. 50W
Dimensions (LxHxP) :	430 x 98 x 360 mm
Poids :	10 kg
Variante de couleur :	noir / argent

LEXIQUE

RCA/Cinch

RCA est la désignation française pour les connexions coaxiales Cinch, à l'origine l'abréviation de « Radio Corporation of America», le nom d'une société française. Le connecteur comme le cable se compose d'un conducteur interieur en forme de baguette et d'un conducteur extérieur en forme de gaine de cylindre. Un signal audio mono ou un signal video peut ainsi être transmis. Comparé au cavaliers XLR, ce type de connexion est également appelé raccordement de signaux asymétrique (unbalanced).

Dynamique

Différence entre les sons les plus faibles et lessons les plus forts, possibles pour les signaux audio (sans distorsions ou transmission avec souffle). Les pistes son Dolby-Digital et DTS permettent une dynamique très élevée et fournissant d'excellents effets cinema.

Niveau (dB)

Une sorte d'illustration de toute dimension physique; mesure courante des tensions de signaux et du volume. Indiquée en décibels (dB). Par tensions « sur niveau sonore de ligne», on désigne des tensions inférieures à 1V (RMS) appropriées comme signaux musicaux pour entrées d' amplificateur. Les entrées de l' amplificateur (prise cinch en général), prévues pour les signaux du lecteur de CD, les enregistrurs, les lecteurs de DVD etc. sont aussi désignées sous le nom d'entrées de niveau de ligne ou de haut niveau sonore.

Sensibilité d'entree

Terme designant la plus faible tension d'entrée qui, à réglage maxi du volume de l'amplificateur, produit la puissance de sortie maxi. Exemples: 100mV à 500 mV (millivolts) pour entrées de haut niveau sonore, 2mV à 5mV à l'entrée phono MM ou 0,1mV à 0,5 mV à l'entrée phono MC.

LEXIQUE

Composite Video, FBAS

Signal video, très ressemblant au standard de télévision PAL. En fait, il contient trois signaux, qui par des astuces techniques, peuvent être transmis par un cable unique. Ces trois composants de signal sont les signaux YUV dérivés des parties Rouge/Vert/Bleu (RVB) d'un enregistrement video. On utilise des cables coaxiaux de 75 pour la transmission, généralement la prise de raccordement est une connexion Cinch marquee «VIDEO ». Les fiches et les prises sont généralement marquées de jaune. La qualité de l'image avec'utilisation d'autres standards de signal (Component Video, S-Video, DVI, HDMI,...) est presque toujours meilleure.

S-Video

Standard de signal video analogue, qui transmet un signal appelé signal Y/C. Le signal de luminosité Y (Luminance) et le signal couleur C (Chrominance) sont transmis par deux conduits séparés. La plupart des composants de home cinéma supporte ce type de signal. Il offre une meilleure qualité d'image que le signal Composite, mais est surpassé par le signal RVB et le signal Component. La douille de connexion correspondante des apparciels AV est souvent marquee « S-VIDEO » ou « Y/C ». Le signal S-Video Y/C peut être transmis par une douille Mini-DIN (Hosiden) ou une liaison SCART (Péritel). Le signal S-Video est always emis en mode « Interlaced Scan», « Progressive Scan » n'est pas possible (avec ce réglage la sortie est déconnectée). La qualité d'image obtenue dépend de la qualité du cable utilisé. Ce système de transmission est aussi souvent désigné à tors comme transmission S-VHS.

Forme de représentation alternative du signal pour signaux video couleur, dérivée par calcul du format RVB. Ici aussi, on utilise trois signaux individuels, mais non pas « Rouge», « Vert » et « Bleu » séparé comme signaux d'intensité, mais un signal de luminosité Y ainsi que deux signaux différents pour la couleur. On désignue selon la formule de calcul, en ce qui concerne RVB, les formats YUV (utilisé pour le signal PAL, le signal Composite Video et S-Video), YIQ (utilisé pour les signaux NTSC), YPbPr (utilisé pour le signal analogique

de composants video en électronique HiFi) et YCbCr (variante numérique de YPbPr, mémorisé sur DVD). Par la désignation « Component Video » on entend généralement le standard « YPbPr »

YUV

Un standard analogue pour la représentation d'un signal videoe couleur, utilise pour différents standards de transmission videoe. Il désrit la répartition du signal videoe en trois composants, très similaire à la répartition des composants d'YPbPr (Component Videoe). Ce standard est utilisé pour PAL-TV, Composite Videoe et S-Videoe. Ici, les signaux individuels peuvent être transmis via un seul conduit (avec modulation de fréquence porteuse, comme pour le Composite Videoe) ou sépare sur deux conduits ( comme pour S-Videoe). Pour la séparation des composants avec transmission via trois conduits, on utilise principalement, le très similaire standard YPbPr. Les trois composants sont un signal de luminosité (Y), un signal différentiel entre le signal de luminosité et le signal de la partie bleue (U) ainsi qu'un signal différentiel entre le signal de luminosité et le signal de la partie rouge (V). Avantage : les informations luminosités et couleur sont transmises séparément. Les standards YUV et RVB peuvent facilement se convertir entre eux.

YPbPr, Component Video

Modèle videoe couleur analogue, utilisé pour composants videoe (Component Video). Il est similaire au modele couleur YUV utilisé pour la Composite Videoe, cependant on utilise d'autres pre facteurs pour le calcul des signaux différentiels couleur de la représentation RVB. Les trois composants sont, le signal de luminosité (Y), un signal différentiel entre le signal de luminosité et le signal de la partie bleue (Pb) ainsi qu'un signal différentiel entre le signal de luminosité et le signal de la partie rouge (Pr). Avantage : les informations luminosités et couleur sont transmises séparément. Les standards YPbPr et RGB ne peuvent pas être convertis entre eux. Généralement les trois signaux individuels sont transmis par trois connexions Cinch. Les signaux YPbPr peuventContainir l'information image, soit sous forme de lignes en images pleines (Progressive Scan), soit sous forme de lignes en demi-images (Interlaced Scan).

LEXIQUE

YCbCr, Digital Component Video

Modèle videoe couleur numérique, utilisé pour composants videoe (Component Video). Pendant du YPbPr. Il est similaire au modele couleur YUV,utilisé pour le Composite Video. La composition du signal est la même que pour YPbPr. La transmission se fait par un flux numérique de données par un cable ou un conduit dans un faisceau de cables (DVI, HDMI). Les videos MPEG (telles quelles sont utilisées pour DVD) sont mémorisées dans la forme composants numériques (YCbCr), lors de la reproduction elles peuvent être convertie à l'analogique et émises via des sorties YPbPr ou émises sans conversion via des interfaces numériques (DVI, HDMI).

Ambiophonie, Surround

Contrairement à la technique stéreo courante, une installation Surround réalisée des effets ambiophoniques, qui offrent à l'auditeur l'impression de se trouver au centre de l'évenement. Si le son semble provenir de la direction suggérée par l'image, le réalisme devient impressionnant. Les systèmes ambiophoniques solutionnent cette tâche par une transmission multicanal, il n'y a pas que deux signaux sonores comme en stéreo (gauche, droit), mais quatre ou plus de signaux sonores sont mémorisés et reprouits. Ceux-ci sont alors émis par quatre ou plus de haut-parleurs, qui sont disposés autour de l'auditeur (Surround). On doit cependant, faire la différence entre procédés ambiophoniques analogiques et numériques. Comme déjà mentionnée ci-dessus, la variante numérique avec sa supérieurité sonore, ne possède pas seulement plus de canaux, mais les données nécessaires à l'ambiophonie sont également mémorisées sous format numérique. C'est pourquoit, les formats numériques sont généralement plus repandus sur DVD, CD ou en télévision numérique. Les formats analogiques se trouvent sur des videocassettes, télévisi-on normale et sur CD. Chaque standard dans le domaine du home cinema nécessite un décodeur définit, bien que quelques formats soient compatibles entre eux.

Dolby

L'entreprise (Dolby Laboratories, Inc.), dont la raison sociale vient du nom de son créateur et président Ray Dolby est installée dans la baie de San Francisco. Dans

les dernières décennies, cette société a développé de nombreux procédés pour l'amélioration de la technique d'enregistrement et de reproduction dans le domaine audio et dans le monde du cinema professionnel. Les produits les plus connus sont Dolby NR (elimination du souffle pour la reproduction de cassettes audio), Dolby Digital (standard multicanal audio numérique) et Dolby Prologic (standard multicanal audio analogue).

Dolby Surround Prologic est un système de son analogue à quatre canaux pour la sonorisation de films cinématographiques, développé dans les années quatre-vingt par les Dolby Laboratories, qui utilise deux canaux frontaux, un canal central et un canal Surround. « Dolby Surround » désigne le format de signal, « Dolby Prologic » désigne la technologie de décodage, purement analogue. Les signaux des deux canaux supplémentaires sont si astucieusement intégrés dans le signal stéreo (de cassettes VHS, des LD et DVD, mais aussi dans diverses émissions de télévision), que même des apparêls, qui ne peuvent traitier que le son stéreo et non le format Surround, peuvent aussi utiliser le son contenu. Les quatre canaux sont à nouveau séparés à l'aide de décodeurs. Dolby Surround dissimule aussi quelques imperfections : le canal Surround est monophone et a une plage de transmission limitee de 100Hz - 7000Hz . D'autre part, contrairement aux formats Surround numériques, il existe une diaphonie considérable sur les deux canaux supplémentaires.

Dolby Prologic II (5.1)

Prologic II désigne un type étendu, partiellement numérique de traitement de signal pour matériels son stéreo tels que PCM numérique, signaux stéreo analogiques, ainsi que signaux Dolby-Surround. A partir de chacun de ces formats, on calcule 5.1 canaux. Le décodeur travaillée sur la totalité de la plage de fréquence HiFi et offre des canaux arrières (Surround) en stéreo.

Dolby Digital 5.1 (AC-3)

Dolby Digital 5.1 est un format son multicanal développement en 1992 par les Dolby Laboratories, sous l'appellation AC-3 pour la sonorisation de films cinematographiques et qui travaille avec un maximum de six canaux

indépendants : deux canaux frontaux, un canal central, deux canaux Surround et un canal indépendant global pour les basses. L'utilisation de 5 canaux indépendants pour le son et un canal séparé est désignée par « 5.1 ». Les cinq canaux cités en premier transmettent l'ensemble de la plage de fréquence audible de 20 à 20.000 Hz, le canal des basses (LFE) transmit des fréquences dans la plage des basses absolues de 20 à 120 Hz. Les signaux numériques de tous les six canaux sont entrelacements dans un seul flux numérique, qui peut être ensuite transmis par UN cable. Pour maîtriser l'immense volume de données, toutes les données sont compressées d'un facteur huit, les débits s'élevent à 384 et 448 bits/s. Dolby Digital 5.1 est le standard pour DVD et HDTV.

Dolby Digital Surround EX 6.1

Dolby Digital Surround EX 6.1 (extended surround) produit le son du film via sept canaux. En comparaison avec Dolby Digital 5.1 on ajoute un canal arrêté. Le signal ménorisé contient toujours 5.1 canaux, il est reconnu et produit par les décodeurs actuels comme signal Dolby Digital 5.1. Aux deux signaux arrêres, on ajoute un signal Center Surround arrêté supplémentaire déphased. Lors de la reproduction, les trois signaux peuvent être correctement séparés. Le signal supplémentaire est utilisé comme pur canal à effets pour assister les deux canaux réguliers de haut-parleurs arrêté. Meme si le matériel son ne contient pas de codage EX, pourmettre à disposition le canal supplémentaire, l'algorithmme spécial génère un signal pour le canal central arrêté. Ce procédé de sonorisation est un développement commun de Dolby Laboratories et de Lucasfilm, qui a été utilisé pour la première fois en 1999 dans « Star Wars - Episode I » et n'a à ce jour été commercialisé qu'en liaison avec THX. Mais ce couplage a été supprimé entre temps. Avec les encoders professionnels Dolby Digital, il a aussi été possible, en 2001, d'insérer un EX Flag dans le flux de données, interprétré par un décodeur correspondant, qui commute automatiquement en mode EX. Jusqu'à ce jour, cette commutation avait toujours se faire manuellement, car il n'y avait pas d'indicatif d'identification dans le flux de données et que Dolby Digital 5.1 et Dolby Digital Surround EX neprésentent pas de discrimination.

« Digital Theater Systems Digital Surround » (appele DTS) est un format de signal audio numérique multicanal comme alternative à Dolby Digital 5.1, il a étéçu

comme ce dernier pour les salles de cinéma, modifié ultérieurement et perfectionné pour les systèmes de home cinema. Il travaille avec la même répartition de canaux et des plages de fréquence similaires (20Hz à 20kHz sur 20Bit, le canal des basses ne s'étend cependant que sur une plage de 20Hz à 80Hz). Il peut traiter des débits de données plus importants que le Dolby Digital (768kbps ou 1,5Mbps) et demande donc plus de capacité de mémoire sur le support de données. Mais comme la réduction des données dans le domaine de l'image s'améliore de plus en plus, en demandant moins de capacité de stockage pour l'image, de plus en plus de DVD sont équipés de ce son. On pense que les disques avec le symbole DTS fournissant une meilleure qualité de son, parce que la compression audio utilisée (4:1) est plus faible. Au contraire du procédé de cinema DTS (20 bits de résolution et système à 5 canaux – le canal des basses est mémorisés dans les canaux Surround), le son Surround du home cinema DTS travaille comme un vérable système 5.1 avec une résolution allant jusqu'à 24 bits. Dts ne doit être mé memorisé que comme son bonus (le standard est Dolby Digital).

Extension du DTS Digital Surround 5.1. Il existe diffé- rents types de DTS ES (extended surround). Pour le DTS ES Matrix 6.1, il y a aussi comme pour le Dolby Digital Surround EX 6.1, en comparaison avec au dts, un canal Surround central supplémentaire; ici également ce canal supplémentaire est génére à l'enregistrement, mélange aux deux canaux Surround et n'est pas mémo-risé séparément sur le disque. C'est pourquoi, des ancients décodeurs dts peuvent dire ce matériel son à sept canaux. Lors de la reproduction, un procédé spécifique de décodeur matriciel, le signal du Surround central est calculé par des décodeurs ES à partir des deux canaux arrrière. Pour le DTS ES Discrete 6.1, comme son nom l'indique par avance, ce n'est pas une matrice qui assure l'aftection du signal pour le Surround arrrière central. Comme le DTS a été concu pour un total de 8 canaux, on a introduit en 2000 le procédé DTS-ES Discrete 6.1, qui transmet Maintenant le canal central arrrière dans un canal de données discret. Pour des rais-sons de compatibilité descendante, ce procédé doit aussi pouvoir être utilisé avec des anciens décodeurs DTS. Pour ce faire, on a mélange, comme pour le « DTS-ES Matrix 6.1», le canal central arrrière aux deux canaux stéreo Surround arrrière à l'aide d'un codage

matriciel. Pour les ancients décodeurs DTS, le nouveau canal supplémentaire est simplement ignoré et on ecoute ainsi un format DTS-ES Matrix 6.1. L'image du son est encore plus réalisiste, car de nouvelles combinaisons d'effets, qui ne peuvent pas être représentés seulement avec l'aide d'une matrice, peuvent maintainer être réalisés : des effets combinés peuvent par exemple être émis par le haut-parleur Surround gauche et le haut-parleur Surround central, pendant que le haut-parleur Surround droit est silencieux. Pareillement, la dynamique du canal discret est largement plus importante que celle du canal matriciel, car le canal supplémentaire couvre l'ensemble du spectre de fréquence de 20Hz à 20kHz . Si un pré-amplificateur indique le logo « DTS ES Compatible 6.1 » et non le logo DTS-ES sur la façade avant de l'appareil, il contient un décodeur matriciel pour le canal Surround arrêté, développé par le fabricant, sans licence officielle DTS.

PCM

Le format PCM est le premier format de tous les signaux audio numériques. Il est le terme employé pour la représentation numérique habituelle d'un signal, avec des valeurs de lecture à définition constante en bits et fréquence d'échantillonnage constante. Chaque signal analogue, qu'il soit audio ou video, peut de cette façon être représenté et mémorisé sur des supports numériques. Le signal analogue original est échantillonné à chaque intervalle de temps avec une fréquence définie, il en résultat un signal modulé par amplitude d'impulsion avec d'abord de nombreuses valeurs d'amplitude. Ceci est alors quantifié dans des convertisseurs AD ; les valeurs d'amplitude sont réparties dans un nombre limite de niveaux de quantification (= profondeur d'échantillonnage). Si pour le processus de numérisation on utilise une quantification linéaire (les différences de valeurs de signal de niveau voisin sont de même grandeur), ce qui est généralement le cas, on parle de LPCM (modulation par impulsions et codage linéaire). A partir de chaque valeur d'échantillon quantifiée, un code est calculé, qui contient l'information d'amplitude. A partir de la suite chronologique des mots de code binaires, un signal numérique est généré. Toutefois, on ne parle pas de PCM pour les signaux video, car on utilise pour cela généralement signaux de composants pour la représentation d'une image couleur, qui sont mélangés en un flux de données. Généralément, on entend par cela le signal audio sté

Réo sous forme numérique, qui est mémorisé sur des CD audio ou aussi sur format de données WAV. Pour un CD la résolution (profondeur d'échantillonnage) 16 bits, ce qui correspond à 65.536 niveaux de volume pour un taux d'échantillonnage (sampling rate) de 44,1 kHz, ce qui permet une résolution de fréquence maximale de 22.05 kHz, mais qui est limitée de façon interne à 20 kHz. Pour un DVD video une fréquence d'échantillonnage allant jusqu'à 96 kHz est possible, ce qui permet une résolution de fréquence maximale de 48 kHz, ainsi qu'une résolution de 24 bits, correspondant à 16,7 millions de niveaux de volume. Le DVD audio permet même des fréquences d'échantillonnage allant jusqu'à 192 kHz et atteint ainsi une résolution de fréquence maximale allant jusqu'à 96 kHz. Le son numérique PCM peut aussi contenir plus de deux canaux et posseder des fréquences d'échantillonnage de 44,1kHz, 48kHz, 96kHz et 192kHz.

DSP

Signifie « Digital Signal Processor » (processeur de signal digital). C'est un petit calculateur (puce) qui peutTRAITER un signal digital et permet ainsi d'y insérer des réverbérations et des échos. Un des facteurs les plus importants de la perception du son est la réverbération, c'est-à-dire la façon dont des parties de son sont renvoyées par différents endroits de la pièce sous forme d'écho.

HDCD

(High Definition Compatible Digital)

Des tests d'écoute montrent qu'une augmentation de la résolution d'enregistements CD numériques représentant une amélioration de la sonorité à partir de 16 bits. HDCD est un procédé d'enregistrement/reproduction pour des CD audio ordinaire avec une profondeur d'échantillonnage de 20 bits et une compression de données. Pour ce procédé breveté, on enregistre le son avec un taux d'échantillonnage de 20 bits. Ceci améliore la qualité du son en comparaison avec les CD audio standard. Ces disques portant le sigle HDCD ont une compatibilité descendante vers les lecteurs ordinaires, mais ne peuvent être lus que par des appareils spéciaux pour restitution de toute leur qualité. Dans les bits d'ordre inférieur des échantillonnages traditionnels, est mémorisée une signalisation HDCD, qui représentée ici des alterations inaudibles. Seuls de très rares titres de CD, sont disponibles dans ce format étendu.

Vincent

Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numero de série seouve au dos de l'appareil.

Seriennummer:

Serial number:

Numéro de série:

www.vincent-tac.de
