MODE D'EMPLOI SA-T1 VINCENT
SA-T1
Préamplificateur stéréo classe A à tubes
Nous vous remercions de la confiance que vous témoignez en achetant ce produit de haute qualité. Il répondra à vos attentes élevées en termes de qualité sonore et de fabrication.
Même si on peut comprendre que vous ayez envie d'utiliser immédiatement cet appareil, nous vous prions de lire soigneusement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l'appareil de manière optimale dans votre système, même si celui-ci a été installé par un revendeur.
Veuillez respecter les consignes de sécurité, même si certaines peuvent vous paraître évidentes.
Vous trouverez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés. Notre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.
Nous vous souhaitons beaucoup de plaisir avec notre/votre produit.
Votre équipe Vincent

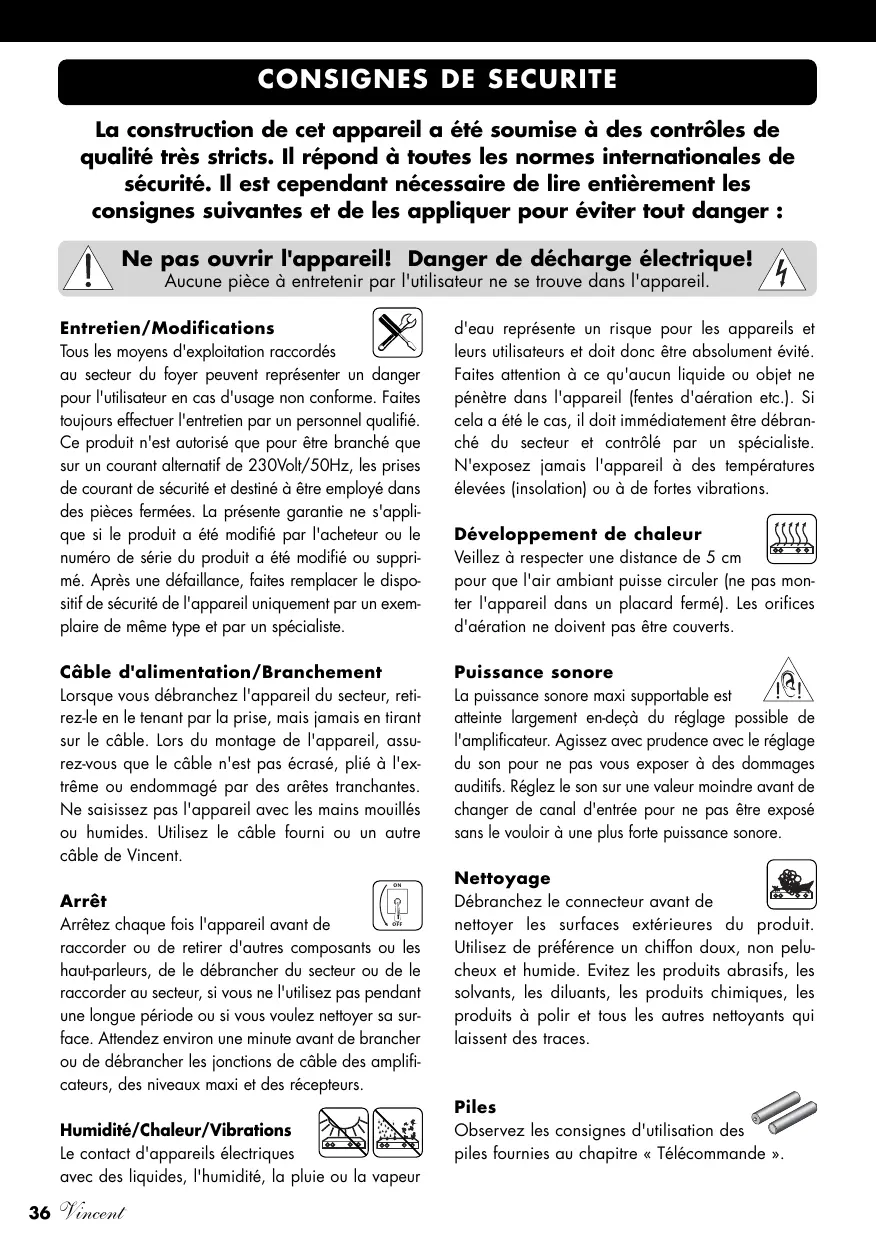

Consignes de sécurité 36 Autres consignes 37 Contenu de la livraison 38 Description de l'appareil 38 Télécommande 41 Installation 43 Utilisation de l'appareil 46 Conseils 48 Résolution de problèmes 49 Caractéristiques techniques 50 Glossaire 51
Ne pas ouvrir l'appareil! Danger de décharge électrique!
Aucune pièce à entretenir par l'utilisateur ne se trouve dans l'appareil.
Entretien/modifications
Tous les moyens d'exploitation raccordés
aux secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/50Hz, les prises de courant de sécurité et destiné à être employé dans des pièces fermées. La présente garantie ne s'applique si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou supprimé. Après une défaillance, faites remplacer le dispositif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.
Câble d'alimentation/branchement
Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le câble. Lors du montage de l'appareil, assurez-vous que le câble n'est pas écrasé, piégé à l'extrême ou endommagé par des arêtes tranchantes. Ne saisissez pas l'appareil avec les mains mouillées ou humides. Utilisez le câble fourni ou un autre câble de Vincent.
Arrêt
Arrêtez chaque fois l'appareil avant de
raccorder ou de retirer d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilisez pas pendant une longue période ou si vous voulez nettoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jonctions de câble des amplificateurs, des niveaux maxi et des récepteurs.
Humidité/chaleur/vibrations
Le contact d'appareils électriques
avec des liquides, l'humidité, la pluie ou la vapeur
d'eau représente un risque pour les appareils et leurs utilisateurs et doit donc être absolument évité. Faites attention à ce qu'aucun liquide ou objet ne pénétre dans l'appareil (fentes d'aération etc.). Si cela a été le cas, il doit immédiatement être débranché du secteur et contrôlé par un spécialiste. N'exposez jamais l'appareil à des températures élevées (insolation) ou à de fortes vibrations.
Développement de chaleur
Veillez à respecter une distance de 5 cm
pour que l'air ambiant puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas être couverts.
Puissance sonore
La puissance sonore maximale supportable est
atteinte largement en-deça du réglage possible de l'amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le pouvoir à une plus forte puissance sonore.
Nettoyage
Débranchez le connecteur avant de
nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Évitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.
Piles
Observe les consignes d'utilisation des
piles fournies au chapitre « Télécommande »
Montage de l'appareil
Le site de montage de l'appareil a une
incidence sur le son. Posez l'appareil uniquement sur une surface appropriée et stable. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommandons de placer les appareils sur des racks Vincent et de ne pas les poser l'un sur l'autre.
Appareils électroniques usages
Cet appareil est soumis aux dispositions
fixées dans la directive européenne 2002/96/CE. L'identification est fournie sur l'appareil par le symbole représentant une poubelle rayée.
Pour le consommateur, cela signifie :
Tous les appareils électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets ménagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuerez à motiver les fabricants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien appareil, veillez-vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez acheté.
Sigle ce
L'appareil répond aux directives UE
pour l'obtention du sigle CE et par conséquent aux exigences concernant les appareils et électroniques (directives CEM, directives de sécurité et directives des appareils à basse tension).
Explications/remarques
Le présent document a été rédigé par
Andreas Böer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Iffezheim qui ne doit être ni copié, ni distribué dans sa totalité ou en partie sans accord explicite et écrit.
Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim.
Vincent travaille en permanence à l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles.
Le contenu de ces instructions a uniquement un caractère d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprécisions pouvant y être contenues.
Conservation de l'emballage
Nous vous recommandons vivement de ne pas jeter l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un éventuel autre transport. Des dommages de transport se produisent fréquemment sur des appareils Hi-Fi lorsqu'ils sont emballés dans des emballages non adaptés. Comme l'emballage d'origine est parfaitement adapté à l'appareil, le risque de détérioration pendant le transport est fortement réduit.
Explication des symboles graphiques
L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.
Ce symbole a pour but d'attirer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.
Ce symbole caractérise des informations et des consignes utiles concernant la manipulation de l'appareil.
Contenu de la livraison
Veuillez contrôler le contenu de l'emballage. Les accessoires suivants doivent être joints à l'appareil :
1 câble de distribution 1 télécommande SYR-A - 2 piles de type AAA (LR3) - 2 câbles audio RCA - le présent manuel

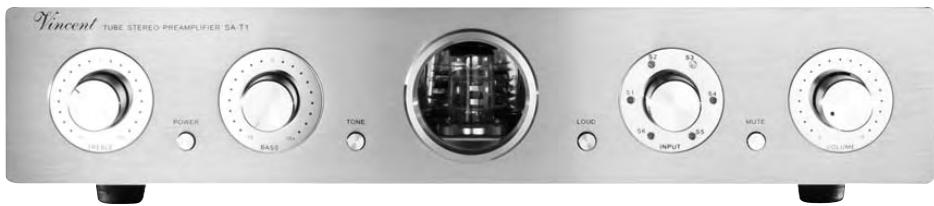

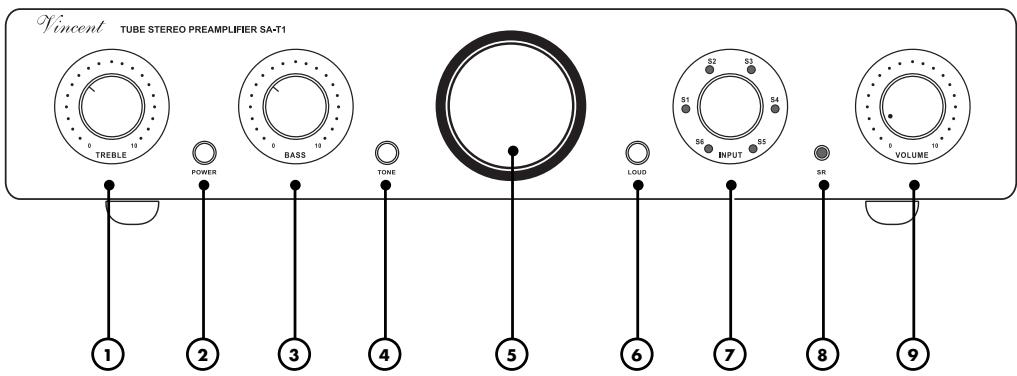

Description de l'appareil
Bien que le développement se dirige constamment vers des formats de son numériques et des systèmes audio-vidéo à plusieurs canaux, les chaînes stéréo de haute qualité jouiront à l'avenir de la grande popularité. Les tendances actuelles n'ont en effet rien changé aux avantages des versions préamplificateurs/amplificateurs-de-puissance des systèmes par rapport aux amplificateurs intégrés.
SA-T1 est un top modèle sous les préamplificateurs à tubes de Vincent et unit les avantages de l'amplification de transistor et amplification de tubes. Le résultat du travail de développement soigné est un préamplificateur lequel a non seulement peu de
confrontation du point de vue de la sonorisation, mais ne perd jamais le contrôle dans les situations de connexion les plus différentes et en association avec presque tous les amplificateurs de puissance. Une finition de qualité supérieure et un excellent rapport prix-performance sont de soi.
Ce préamplificateur est, d'autre part, le partenaire idéal des amplificateurs de puissance SP-T100, des lecteurs de CD/DVD et des tuners de Vincent. Adapté aux meubles Hi-Fi, aux haut-parleurs et aux câbles de haut-parleurs du programme, on peut construire un système parfaitement harmonieux.
1. TREBLE
Sert au réglage de la partie haute du son. Dans la position moyenne, les aigus du signal des sources restent inchangés.
2. POWER: interrupteur secteur
Met l'appareil en MARCHE ou a l'ARRET. A l'ARRET, l'appareil est coupé de l'alimentation secteur.
3. BASS
Sert au réglage de la partie basse du son (basses). Dans la position moyenne, les basses du signal des sources restent inchangées.
4. TONE: activation/désactivation du réglage de la tonalité
Dérivation (Bypass) du réglage de la tonalité, qui a été réglée à l'aide des boutons tournants BASS et TREBLE.
6. LOUD : loudness
Ce bouton active ou désactive une correction de son pour les passages de volumes faibles.
7. INPUT : Sélecteur d'entrée
Sert à sélectionner pour la reproduction, une des sources audio raccordées aux entrées du préamplificateur. La LED affectée à l'entrée sélectionnée, située près du bouton tournant, reste allumée aussi longtemps que l'amplificateur est sous tension et sans être mis en sourdine.
9. Volume: réglage du volume
Sert à monter ou à baisser le volume du système. Tandis que l'appareil chauffe les tubes après la mise sous tension et si le mode silencieux a été activé, l'indicateur LED clignote dans le bouton rotatif de volume.

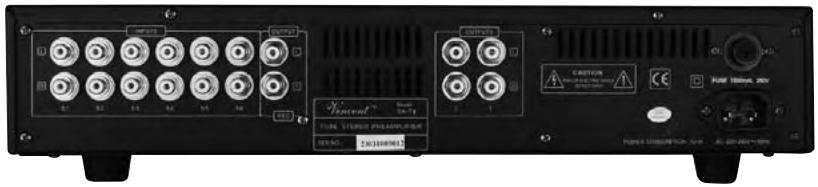

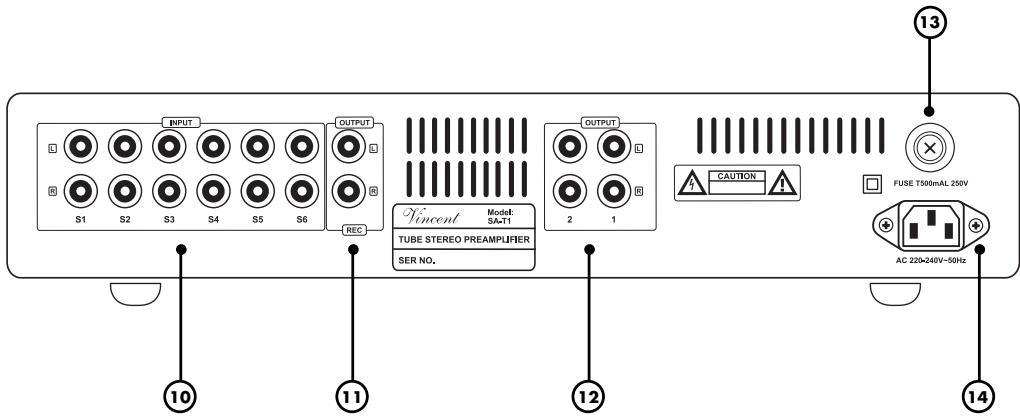

10. INPUT: raccordement d'appareils source
Six bornes d'entrée stéréo pour appareils source avec sortie son stéréo analogue de haut niveau.
11. OUTPUT REC : Sortie pour enregistrement
Sert à raccorder, si souhaité, par exemple un appareil d'enregistrement. Le signal stéréo de cette sortie est identique à celui du signal de sortie de la source actuellement sélectionnée et indépendant d'un réglage de VOLUME, TONE et LOUDNESS. Si le préamplificateur est mis en sourdine (15), la sortie d'enregistrement « OUTPUT REC » (11) ne transmet également aucun signal.
12. OUTPUT : sorties de préamplificateur
Sur ces deux paires de connexion, le signal de son stéréo préamplifié de la source désigné à ce moment est transmis aux canaux d'amplificateur de puissance. Le réglage du volume, réglage de la sonorité, la mise en sourdine et la fonction Loudness retentissent sur le signal à ces sorties.
13. FUSE : portefusible
Ce petit boîtier en plastique contient le fusible de l'appareil. Respectez les consignes de sécurité à ce sujet.
14. AC 220-240v : prise secteur
Raccordez ici le cordon secteur et branchez-le au secteur.
Telecommande
Orientez la partie avant de la télécommande directement vers la face de l'appareil. Aucun obstacle ne doit se couvrir entre la télécommande et l'appareil.
La distance entre la télécommande et l'appareil ne doit pas être supérieure à 7m, car la fiabilité de la télécommande diminue au-delà de cette portée.
Veillez à ne pas orienter obliquement la télécommande vers l'appareil, car au-delà d'un angle de ± 30^ par rapport à l'axe central, l'appareil peut eventuellement réagir moins bien aux instructions de commande.
Remplacez les deux piles lorsque la distance d'utilisation de la télécommande par rapport à l'appareil diminue.
Utilisation des piles
L'utilisation non conforme des piles peut causer une fuite d'acide et, dans des cas extrêmes, une explosion.
Les piles doivent être insérées correctement quant à leur polarité, comme cela est indiqué par les repères présents à l'intérieur du boîtier des piles.
N'utilisez pas des piles neuves et usagées en même temps pour utiliser la durée de vie entière des piles. Faites attention à utiliser des piles de même type.
Certaines piles sont rechargeables, d'autres ne le sont pas. Observez les consignes de précaution et les instructions fournies sur les piles.
Retirez les piles si vous n'utilisez pas la télécommande pour une durée prolongée.
Les piles ne doivent en aucun cas être court-circuitées, démontées ou chauffées.
Eliminez les piles usagées conformément aux dispositions locales de protection de l'environnement et ne les jetez pas avec les ordures ménagères.
Utilisez exclusivement des piles rondes AAA (LR3).
Remplacement/insertion des piles

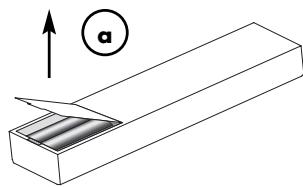

a) Ouvrez et enlevez le couvercle du logement des piles de la télécommande, en soulevant fortement la languette située au bord de la télécommande. Le couvercle du logement à piles est maintenu par un aimant, ne pas desserrer les vis!

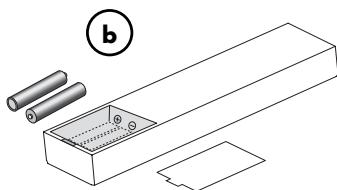

b) Retirez éventuellement les piles usagées et insérez correctement les piles neuves comme indiqué sur le schéma dans le compartiment des piles.
c) Remettez le couvercle du compartiment et fermez le compartiment
des piles.

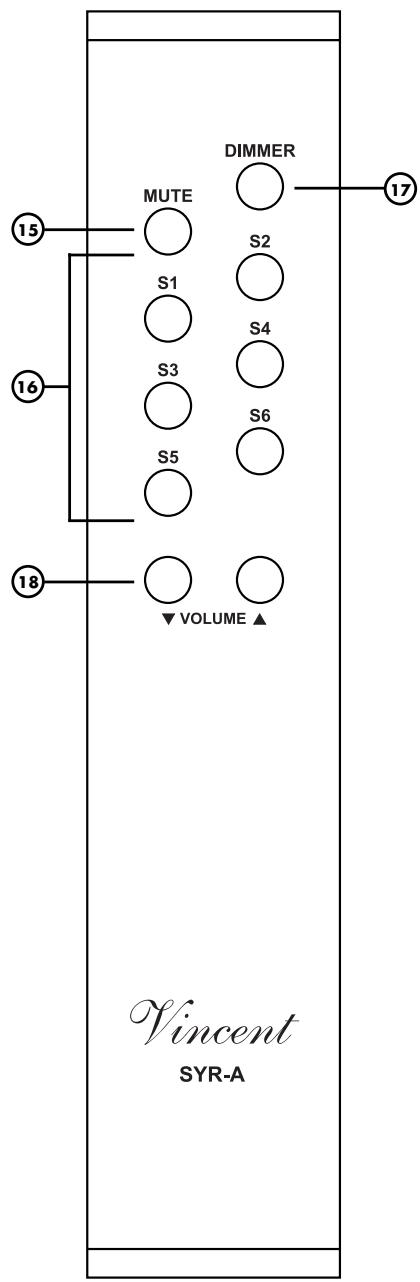

15. MUTE : touche de mise en sourdine
Coupe les signaux de la sortie « OUTPUT » (12) et la sortie d'enregistrement « OUTPUT REC » (11) et par là même occasion, les haut-parleurs du système.
16. Touches de sélection d'entrées
Servent à la sélection de l'appareil source raccordé, dont on peut écouter la reproduction.
17. DIMMER
Ajustage de luminosité pour l'éclairage de la fenêtre de tubes (5) à la face de l'appareil.
18. Volume▲ et volume▼ :
Touches de volume
Réglez ici le volume du système.
Installation
Réalisez d'abord le raccordement des câbles pour la sortie du signal de l'appareil. Raccordez alors seulement le cordon secteur et reliez-le à la prise secteur.
Dépose du capot de protection
Avant la première installation, retirez les capuchons de protection des connecteurs à utiliser, situés sur la façade arrière de l'appareil.
Prises RCA
Des branchements RCA mécaniquement identiques existent en tant que connexions des entrées et des sorties. Veillez à ne pas mélanger ces connexions.
lors de l'installation !
Veillez à ne pas intervertir les connexions analogiques droite et gauche. Souvent, de telles connexions RCA représentent les couleurs suivantes : rouge pour le canal de droite, noir ou blanc pour le
canal de gauche.
Un contact entre la broche centrale de la fiche RCA avec la douille extérieure de contact de la fiche RCA peut, dans le pire des cas, provoquer une déterioration des appareils, lorsque ceux-ci sont sous tension. C'est pourquoi, il ne faut jamais changer les raccordements lorsque les appareils sont sous tension!
Cables et fiches de raccordements
Veillez à ce que les jonctions soient bien fixées. Les connexions insuffisantes peuvent causer des parasites, des défaillances et des dysfonctionnements. Pour exploiter au moins le potentiel de qualité sonore des composants, on ne devrait utiliser que des câbles de liaison et de haut-parleurs de qualité supérieure, par exemple des câbles Vincent. Utilisez de préférence des câbles audio blindés. Notre revendeur se fera un plaisir de vous conseiller à ce sujet.
- Faux -
- Correctement -

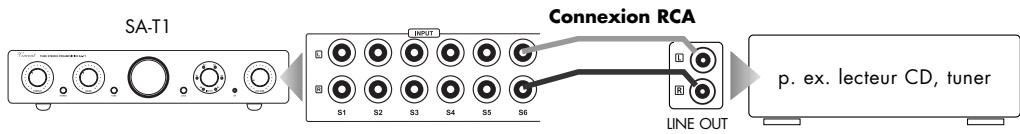

Raccordement des appareils SOURCE
Raccordez les sorties de ces appareils source avec les entrées « S1 »... « S6 » (10) de l'amplificateur. La plupart des bornes de sortie sont désignées par « LINE OUT », « AUDIO OUT » ou « FRONT OUT ». Vous trouvez des informations sur les possibilités de raccordement des appareils source dans leur mode d'emploi. En ce qui concerne les entrées audio RCA, il s'agit d'entrées haut niveau de qualité électrique standard identique avec prise RCA. Elles ont une fonction identique, elles ne se distinguent que par leur désignation.
Informations générales :
Pour utiliser une platine tourne-disque, il vous faut utiliser un préamplificateur phono, soi-disant correcteur préliminaire, qui est installé dans le réseau des signaux entre la platine tourne-disque et l'une des entrées du niveau supérieur. Certains modèles de platine tourne-disque en sont déjà équipés et peuvent donc être directement branchés. Vous trouvez des informations complémentaires dans les instructions de service de cet appareil.
Souvent, avec l'aide d'adaptateurs, on pourrait utiliser le son stéréo d'appareils, dont les sorties ne peuvent pas être raccordées avec des douilles de sortie RCA, mais d'autres fiches (fiche DIN, fiche à Jack).

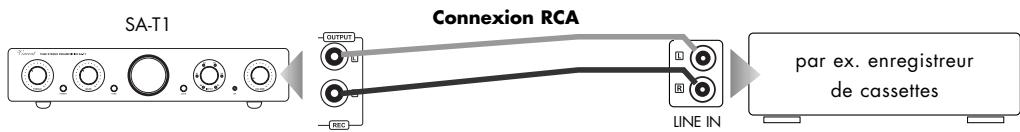

Raccordement d'un appareil d'enregistrement
Voussoupiezraccorderauxprises«OUTPUTREC(11)de lazone deraccordementsa l'arriere de l'appareil, siyoulesouhaitezunappareil d'enregistrementparex. unenregistreudeCDde cassettesousimilaireouunautreappareilqui doit recevoir le niveau de sortie stéreo(niveau sonorede ligne)non modifié, fixementregledu sonde la source de signalselectionneeau preamplificateur. Le niveau de sortie est independent du réglage du volume et du réglage de la tonalité(BASS, TREBLE, TONE, LOUDNESS). Tant que le pré amplificateur est mis sur silence (15)la sortie d'enregistrement est également mise en silence.
Reliez cette sortie de signal par une paire de câbles RCA, à l'entrée du signal (« LINE IN », « TAPE IN » ou « REC IN ») de l'appareil d'enregistrement. Veuillez noter que certains appareils d'enregistrement peuvent avoir une influence perturbatrice sur le signal audio en question. Certains appareils d'enregistrement ont une impédance d'entrée basse, qui peut légèrement fausser la tension du signal d'entrée. Pour une appréciation maximale de la musique, nous recommandons de ne maintenir le raccordement aux prises « REC », que pendant la durée de l'enregistrement.

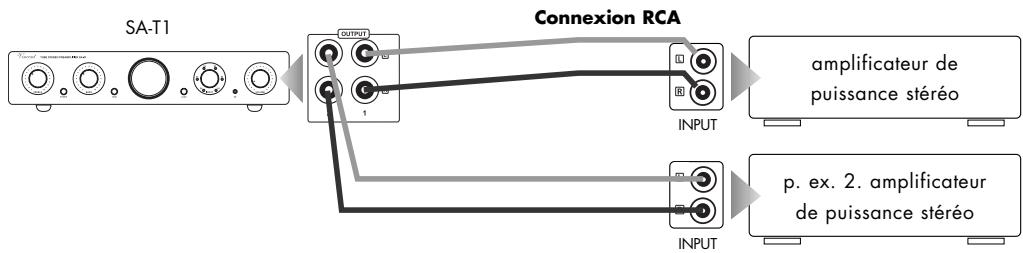

Raccordement à un ou à plusieurs amplificateurs de puissance
Près de quatre canaux d'amplificateurs de puissance (2x stéréo) peuvent être connectés et ainsi aussi soit plus de deux haut-parleurs ou deux haut-parleurs dans le Bi-Amping (p. ex. avec deux amplificateurs de puissance stéréo) sont exploités. Les amplificateurs de puissance alimentent les haut-parleurs du système, les haut-parleurs sont raccordés aux sorties de l'amplificateur de pu. Des exemples sont reproduits dans cette section amplificateurs de puissance stéréo. En lieu et place d'un amplificateur stéréo, bien sûr, deux blocs mono peuvent également être utilisés.
Pour raccorder une paire de haut-parleurs, vous avez besoin de deux canaux d'amplificateur de puissance, comme par exemple un amplificateur de puissance stéreo. Connectez les prises de paire RCA marquées « 1 » dans le panneau de connecteurs « OUTPUT » (12) avec les prises RCA des canaux d'entrée du préamplificateur (souvent désignés par « INPUT » ou « POWER AMP IN »). Veuillez à ce que les canaux de droite et de gauche ne soient pas transposés. Les lettres « R » et « L » vous montrent le rangement correct. La sortie marquée du chiffre « 2 » peut être en plus utilisée pour un amplificateur de casque. Vous avez la possibilité d'utiliser simultanément toutes les deux sorties stéreo du préamplificateur et avec elles alimenter jusqu'à 4 canaux des amplificateurs de puissance et leurs haut-parleurs. Pour cela, vous aurez besoin de connecter les connexions de sortie jusqu'alors laissées libres (12) avec plus de canaux d'amplificateurs de puissance.
Du fait que le préamplificateur possède deux sorties stéréo de préamplificateur avec la connexion RCA, il est possible de faire fonctionner le haut-parleur en « Bi-amplification » lors de l'utilisation de haut-parleur ajustat et de canaux d'amplificateurs de puissance suffisant. Notre vendeur spécialisé sera heureux de vous aider pour cela.
Raccordement du CORDON d'alimentation secteur
Assurez-vous que la tension d'alimentation électrique de votre habitation est conforme à celle exigée par l'appareil. La tension et la fréquence demandées sont à relever à l'arrière de l'appareil à côté de la prise secteur. Si l'alimentation secteur est conforme, enfoncez entièrement la fiche protégée du cordon d'alimentation fourni, dans la prise secteur à l'arrière de l'appareil. Reliez l'autre extrémité du cordon secteur à une prise secteur.
Utilisation de l'appareil
| Action | Touches(s) | Description |
| Mise en marche et arrêt | POWER (2) | L'appareil n'a pas de mise en veille, il est mis en marche et arrêté par le commutateur en façade avant. En position arrêt, il n'est plus sous tension. Avant demettre l'appareil en marche, prenez la précaution de réduire le réglage du volume sonore. Àprous la mise sous tension, l'appareil a besoin de quelques secondes, jusqu'à ce que les tubes soient chauds et prêts à être opérationnels, pendant ce temps, l'afficheur LED clignote sur le bouton du volume (9). En état de marche, un des voyants LED de la sélection d'en trée s'allume. |
| Sélection de l'entrée | INPUT (7) Touches de sélection d'entrées (16) | Sur l'appareil: Le bouton « INPUT » est tourné contre ou dans le sens des aiguilles d'une montre, ensuite tous les canaux d'entrée sont sélectionnés l'un après l'autre et par ceci pour la lecture des appareils connectés aux prises d'entrée (10). Sur la télécommande: Appuyez brièvement sur la touche du canal d'entrée souhaïte (par exemple, « S1 ») pour commencer le mode lecture de l'ap-pareil qui y est connecté. Sur la façade avant de l'appareil, levoyant lumineux LED s'illumine, correspondant à l'entrée du canal choisi. Avant la commutation du canal d'en-trée, il est prudent de diminuer le volume (9)(18). |
| Réglage volume sonore | VOLUME (9) VOLUME ▲/▼ (18) | Sur l'appareil: Tournez le bouton tournant « VOLUME » dans le sens horai-re pour augmenter le volume, dans le sens antihoraire pour le diminuer. Sur la télécommande: Maintenez la touche « VOLUME ▲ » enforcée pour augmenter le volume. Utilisez « VOLUME ▼», afin de les réduire. Le réglage du volume n'a aucune influence sur le signal de la sortie pour enregistrement « OUTPUT REC » (11). |
| Mise en sourdine - Volume | MUTE (15) | Cette touche coupe le signal des sorties du préamplificateur et ainsi met en sourdine les haut-parleurs du système. La sortie d'enregistrement « OUT-PUT REC » (11) est donc désactivée. Pendant la mise en sourdine, le voyage-ant LED sur le bouton rotatif clignote. Par un nouvel appui, on rétablit le volume précédemment réglé. Assurez-vous préalablement que le volume n'est pas trop élevé (9)(18). Cette fonction est uniquement disponible avec la télécommande. |
| Réglage tonalité des aigus | TREBLE (1) | Avec le bouton tournant de réglage « TREBLE » de la façade de l'appareil, vous influenz sur les aigus de la sonorité. Une rotation dans le sens horsaire renforce l'intensité régée, une rotation dans le sens anti horsaire diminue l'intensité. Le réglage n'est activé que si le bouton « TONE » (4) a été actionné. Le signal de la sortie « OUTPUT REC » (11) n'est pas modifié. |
| Réglage tonalité des basses | BASS (3) | Avec le bouton tournant de réglage « BASS » de la façade de l'appareil您可以 influenz sur les basses de la sonorité. Une rotation dans le sens horsaire renforce l'intensité régée, une rotation dans le sens anti horsaire diminue l'intensité. Le réglage n'est activé que si le bouton « TONE » (4) a été actionné. Le signal de la sortie « OUTPUT REC » (11) n'est pas modifié. |
Utilisation de l'appareil
| Action | Touches(s) | Description |
| Déactiver le réglage du son (BASS/TREBLE) | TONE (4) | Si le son ne doit plus être modifié, il est recommendé de désactiver le rég-lage du son (BASS, TREBLE) avec ce bouton situé en façade avant de l'ap-pareil. Quand le bouton a été actionné, le traitement du son des réglages de tonalité (1)(3) est opérationnel. Si le bouton n'est pas actionné, les deux réglages de tonalité sont contournés dans le préamplificateur et le contenu des fréquences du préamplificateur n'est pas modifié. |
| Activer et déactiver la correction du son pour un volume sonore faible | LOUD (6) | La fonction « Loudness » est une caractéristique de puissance des amplifi-cateurs audio qui permet à l'utiliser d'augmenter les fréquences basses et hautes par simple pression sur un bouton. Cette fonction corrige l'impress-ion de volume en volume faible. Cela est indispensable, car l'individu per-coit en faible volume les fréquences haute et basses moins fort que les fré-quences moyennes à pression acoustique identique (fréquences sonores ajust de 1 kHz). Cette fonction ne devrait être utilisée qu'avac un volume sonore faible. Elle n'a aucune influence sur le signal de la sortie « OUT-PUT REC » (11). |
| Modifier la luminosité de l'éclairage de la fenêtre pour le tube | DIMMER (17) | Le commutateur « DIMMER » permet deCHOISIR entre trois niveaux de lumi-nosité et la déactivation de l'éclairage dans la fenêtre de visualisation du tube (5). En état de livraison, l'éclairage est régé sur leur maximum. L'activité repétée de la touche « DIMMER » diminue la luminosité de l'éclairage de fenêtre, après la quatrième pression sur une touche, cet éclairage est coupé. La cinquième pression sur une touche produit encore la luminosité maxima. Àprous avoir étéint l'appareil, l'embauche de lumino-sité可以选择 resté sauvégardée. |
Temps de rodage / échauffement
Vos appareils audio demandent un certain temps pour atteindre leurs performances maximales. Ce laps de temps est très différent pour les différents composants de votre système. Vous obtiendrez un son de toute valeur qualité et plus homogène en laissant l'appareil sous tension.
Profitez de l'expérience de votre revendeur!
Ronflement du secteur
Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un ronflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel appareil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut causer le problème.
L'expérience montre que ce phénomène est soit dû à la connexion d'antenne du tuner ou du téléviseur, soit en relation avec des ordinateurs personnels, haut-parleurs électrostatiques, subwoofers, platines tourne-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.
Une autre cause possible du renflement est une interférence électromagnétique entre l'alimentation d'autres appareils (p. ex. amplificateur, récepteur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.
Sur presque tous les appareils électriques, le potentiel de masse de tous les signaux est amené sur un point central. Ils trouvent exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possède toujours une liaison inamovible avec le boîtier à un point stratégique favorable et les deux points sont également le plus souvent aussi raccordés précisé au point de masse central. C'est ainsi qu'on obtient aussi un effet de blinding du boîtier.
Certains appareils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrière de l'appareil. Quand celui-ci est mis en marche (s'il se trouve en position « ON »), le conducteur de protection et le boîtier sont tous deux déconnectés du point de masse, l'effet de protection du conducteur de protection est conservée.
Si vous ne parvenez pas à éliminer vous-même ce renflement, votre revendeur vous y aidera.
Resolution de problemes
| Symptôme | Cause possible du début | Remède |
| Pas de fonctionnement après mise en marche du commutateur secteur | Le cordon secteur n'est pas relié à une prise opérationnelle. Le cordon secteur est défectieux ou il n'est pas entièrement enforcé dans la prise secteur ou celle de l'appareil. Fusible de l'appareil ou appareil défectieux. | Réalisez une liaison à une prise opérationnelle avec la tension appropriée. Vérifiez le cordon secteur, replaceze-le éventuellesment et enforcez sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil. Prenez contact avec votre répondeur. |
| Pas de son, bien que l'appareil soit sous tension et activé (un des voyants pour la sélection d'entrée s'allume) | L'appareil source actuellément sélectionné (7)(16) n'émet aucun signal. Un des réglages audio d'un lecteur DVD racordé (analogue/digital) est mal choisi. La sortie de l'appareil source n'est pas ou est mal raccordée ou pas raccordée à la bonne borne d'entrée du préamplificateur. Le mauvais canal d'entrée a été sélectionné au préamplificateur. Le volume est régle trop bas. L'amplificateur est mis en sourdine (fonction Mute). Le ou les amplificateur(s) de puissance n'a (ont) pas été correctement raccordés(s) au pré-amplificateur, il(s) est/son hors tension ou défectueux. Les cables de haut-parleurs ne sont pas correctement raccordés aux bornes de raccordement ou sont défectueux. | Démarrez la lecture de la source de signal raccordée. Corrigez les paramètres du Setup du lecteur. Corrigez la liaison de la source de signal. Corrigez la sélection d'entrée (7)(16). Augmentez prudemment le volume (9)(18). Désactevez la mise en sourdine (touche « MUTE » (15)). Vérifiez le raccordement, la disponibilité et le fonctionnement du/des amplificateur(s) de puissance. Vérifiez et serrez les cables de haut-parleurs aux bornes de l'amplificateur de puissance et aux bornes des haut-parleurs. |
| La reproduction sonore d'un canal de fonctionne pas | L'appareil source n'émet un signal que sur un seul canal. Un des cables de signal entre l'appareil sourcê et le préamplificateur n'est pas correctement fixé ou est défectueux. Un des cables de signal entre préampli et amplificateur n'est pas bien fixé ou est défectueux. Un des cables de haut-parleurs n'est pas correctement raccordé ou est défectueux. | Vérifiez l'appareil source, par exemple avec un autre amplificateur. Vérifiez et serrez ces cables. Vérifiez toutes les prises des amplificateurs. Vérifiez et serrez les cables de haut-parleurs aux bornes de l'amplificateur et aux bornes des haut-parleurs. |
Resolution de problemes
| Symptôme | Cause possible du début | Remède |
| Mauvaise qualité du son | Les connexions des liaisons par cable sont desserrées, les connexions encrassées ou un cable est défectueux. Une platine tourne-disque a été raccordée sans l'intermédiaire d'un amplificateur phono avec une des entrées de haute niveau de pré-amplificateur. | Vérifiéz les connexions audio et les cables. Raccodéz un préamplificateur phono dans la voie de signal entre le platine et le préamplifi-cateur. |
| Aucune fonction ne peut être exécutée à l'aide de la télécommande | Absence de piles dans la télécommande, erreur de montage des piles ou les piles sont vides. La trajectorytre entre la télécommande et l'appareil est masquée, la portée de l'appareil est dépassée ou l'appareil est utilisé avec un décalage létalr trop important. L'appareil n'est pas sous tension. | Vérifiéz et replacez les piles si nécessaire. Essayez de diriger la télécommande vers la façade de l'appareil sans obstacle entre les deux, à une distance inférieure à 7 mètres, face à l'appareil sans décalage létalr. Mettez l'appareil sous tension. |
| Bourdonnement audible des basses | Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ». | Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ». |
Plage de transmission :
Tension nominale :
Facteur de distorsion :
Sensibilité d'entrée :
Rapport signal/bruit :
Impédance d'entrée :
Alimentation :
Entrées :
Sorties :
Variante de couleur :
Tubes :
20 Hz - 20 kHz ±0,5 dB
< 0,1% (1 kHz, 1 W)
280 mV
90dB
47 kΩ
230 V/50 Hz
6 x RCA stéreo (LINE IN)
2 x RCA stéréo (PRE OUT),
1 x RCA stéréo (REC OUT)
430 × 95 × 390 mm
8 kg
noir / argent
2×12AX7; 1×12AU7
Sources audio/lecteurs sources
Composants de votre chaîne hi-fi et tous les autres appareils dont vous pouvez écouter le son via le système en les branchant au préamplificateur ou à l'amplificateur intégré. Cela comprend les lecteurs de CD, les lecteurs de DVD, les tuners (radios), les lecteurs de cassettes, les enregistreurs DAT, les ordinateurs personnels, les platines tourne-disques, les lecteurs audio portables et bien d'autres.
Dynamique
Écart entre les sons les plus faibles et les sons les plus élevés possibles pour les signaux audio (sans distorsion et sans transition à bruit).
Sensibilité d'entrée
Terme désignant la plus petite tension d'entrée qui génère la puissance de sortie maximum quand le volume est réglé au maximum. Exemples: 100 à 500mV (millivolts) pour les entrées à haut niveau, 2 à 5mV à l'entrée phono MM ou 0,1 à 0,5mV à l'entrée phono MC.
Niveau (db)
Une manière de représenter toute grandeur physique ; mesure usuelle des tensions de signal et du volume. Est indiqué en décibels (dB). On désigne par tensions « au niveau Line » les tensions de signal inférieures à 1 Volt (RMS) qui conviennent comme signaux audio pour les entrées des amplificateurs. Les entrées de l'amplificateur (se présentant en général sous la forme de prises RCA) qui sont prévues pour les signaux du lecteur de CD, du lecteur de DVD etc. sont aussi désignées par « entrées de niveau Line » ou « entrées à haut niveau ».
RCA est la désignation française pour les connexions coaxiales RCA, à l'origine l'abréviation de « Radio Corporation of America », le nom d'une société française. Le connecteur comme le câble se compose d'un conducteur intérieur en forme de baguette et d'un conducteur extérieur en forme de gaine de cylindre. Un signal audio mono ou un signal vidéo peut ainsi être transmis. Comparé aux connecteurs XLR, ce type de connexion est également appelé raccordement de signaux asymétriques (unbalanced).
Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numéro de série se trouve au dos de l'appareil.
Seriennummer:
Serial number:
Numéro de série:
