BEDIENUNGSANLEITUNG SA-T1 VINCENT

Stereo-Röhrenvorsterker in Class-A-Betrieb

Sehr geehrter Kunde,

wir danken Ohnen für das Vertrauen, welche Sie uns durch die Entscheidung für diesen hochwertige Audio-Produkt, das Ihr hem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen. Auch wenn Sie verständlicherweise sofort beginnen sollen, das Gerät zu verwenden,lesen Sieitte vor dem Aufstellen und Anschlieben these Handbuch sorgfältig durch. Es wird Ohnen bei der Bedienung und der optimalen Nutzung des Gerätes in Ihr System halten, selbst wenn diese durch ihren Fachhändler installiert wurde.

Bitte beachten Sie vor allem die Sicherheitseinweise, auch wenn einige davon offensichtlich erschieren * 們 ogen. Um Ihnen verwendete Fachbegriffe zu erlautern, ist ein kleines Lexikon im Anhang enthalten. Bei eventuellen Fragen steht Ihnen Ihr Fachhändler gern zur Verfugung, er ist auch Ihr Ansprechpartner im Fall der Garantie-Inanspruchnahme oder fur Reparaturen nach dem Gewährleistungszeitaum. Er ist in jedem Fall interessiert daran, dass Sie ihm ihre Erfahrungen mit Vincent-Produkten mitteilen.

Viel Freude mit unseren / Ihr demokt wünscht Ihnen

Ihr Vincent-Team

Dear Customer,

Sicherheitshinweise 4
Weitere Hinweise 5
Lieferumfang 6
Beschreibung des Gerätes 6
Fernbedienung 9
Installation 11
Bedienung des Gerätes 14
Weitere Tipps 15
Fehlersuche 16
Technische Daten 18
Lexikon/Wissenswertes 19

deutsch

Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt. Es entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollen den folgende Hinweise vollständig gelesen und beachtet werden, um eine Gefährdung zu vermeiden:

Das Gerät nicht öffnen! Gefahr des elektrischen Schocks!

Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.

Wartung/Veränderungen

Alle Betriebsmittel, die an die Netzspannung des Haushalts angeschlossen sind, konnen nutzer bei unsachgemäßer Behandlung gele werden. Überlassen Sie die Wartung qualf Fachpersonal. Das Produkt ist nur für den An 230Volt/50Hz Wechselspannung, für contactsteckdosen und die Verwendung in genen Räumen zugelassen. Durch Veränd im Gerät oder an der Seriennummer erli: Garantieanspruch. Lassen Sie die Gerätesinnach einem Fehlerfall nur von Fachpersonen ein Exemplar gleichen Typs ersetzen.

Netzkabel/Anschluss

Ziehen Sie stets den Netzstecker und nie am Netzkabel, wenn Sie die Verbindung zum Stromnetz trennen wollen. Stellen Sie richer, dass beim Aufstellen des Gerätes das Netzkabel nicht gequetscht, extrem gebogen oder durch scharfe Kanten beschädigt wird. Fassen Sie das Netzkabel nicht mit nassen oder feuchten Händen an. Verwenden Sie das im Lieferumfang enthaltene oder andere Netzkabel von Vincent.

Ausschalten

Schalten Sie das Gerät jeder Mal aus, bevor Sie andere Komponenten bzw. Laufsprecher anschlieben oder entfernern, es vom Stromnetz trennen bzw. daran anschreiben, es länger Zeit nicht benutzten oder dessen Oberfläche reinigen wollen. Warten Sie danach bei Vollverständern, Endstufen und Receivern ca. eine Minute, bevor Sie Kabelverbindungen trennen bzw. herstellen.

Feuchtigkeit/Hitze/Vibrationen

Der Kontakt elektrisch betriebener

Geräte mit Flüssigkeiten, Feuchtigkeit, Regen oder

Wasserdampf ist für diese Geräte und deren Benutzer gefährlich und unbedingt zu vermeiden. Achten Sie daraufuf, dass weder Flüssigkeiten noch Objekte in das Gerät gelangen (Lüfungsschlitze etc.). Es muss sehr oft vom Stromnetz getrennt und vom Fachmann untersucht werden, falls dies geschehen ist. Setzen Sie das Gerät nie hohen Temperatoren (Sonneneinstruhlung) oder starken Vibrationen aus.

Wärmeentwicklung

Achten Sie darauf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Umgebungsluft zirkulieren kann (keine Aufstellung in geschlossenen Schranken). Lüftungsöffnungen dürfen nicht verdeckt werden.

Lautstärke

Die maximal erträge Lautstärke wird stets! Weit unterhalb der maximal möglichen Einstellung am Verträger erreicht. Gehen Sie deshalb vorsichtig mit der Lautstärkeeinstellung um, damit Hörschäden vermieden werden. Damit Sie sich nicht unbeabsichtigt hoher Lautstärke aussetzen, stellen Sie vor dem Wechsel des Eingangscanals stets einen niedrigen Wert ein.

Reinigen

Ziehen Sie vor dem Reinigen der Außenflächen des Produkts den Netzstecker. Verwenden Sie möglichst ein weiches, flusenfreies, angefeuchtes Tuch. Verzichten Sie auf Scheuermittel, Lösungsmittel, Verdünner, entzündliche Chemikalien, Politumen und andere Reinigungssprodukte, die Spuren hinterlassen.

Batterien

Beachten Sie die Hinweise zur Verwendung von Batterien im Kapitel „Fernbedienung".

WEITERE HINWEISE

Aufstellen des Gerätes

Die Art der Aufstellung der Anlage hat

klangliche Auswirkungen. Stellen Sie diese deshalb nur auf eine davon geeignete, stabile Unterlage. Um das Klangpotential Ihres Systems optimal auszunutzen, empfehlen wir, die Geräte auf Vincent Racks zuplatzieren und nicht aufeinander zu stellen.

Elektronik Altgeräte

Dieses Gerät unterliegt den in der

europeanen Richtlinie 2002/96/EC festgelegten Bestimmungen, deren gesetzliche Umsetzung in Deutschland durch das Elektro- und Elektronikgeräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestruchenen Abfall-eimers auf dem Gerät gekennzeichnet.

Für Sie als Endverbraucher bedeutet das:

Alle nicht mehr verwendeten Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über darauf staatlich vorgesehene Stellen entsorgt werden. Damit vermeiden Sie Umweltschäden und halten mit, die Hersteller zur Produktion von langbeigen oder wieder verwendbaren Produkten zu motivieren. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben.

CE-Zeichen

Dieses Gerät erfüllt die gültigen EU-Richtlinien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den Richtlinien für Niederspannungsgeräte).

Erklärungen/Hinweise

Dieses Dokument wurde verfasst von

Andreas Boer. Es ist ein Produkt der Sintron Vertriebs GmbH, 76473 Iffezheim undarf ohne ausdrückliche und schriftliche Genehmigung weder komplett noch auszugsweise kopiert oder verteil werden.

Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent arbeitet ständig an der Verbesserung und Weiterentwicklung seiner Produkte. Deshalb bleiben Änderungen an Design und technischer Konstruktion des Ge-rates, sofern sie dem Fortschriftdienen, vorbehalten.

Der Inhalt dieser Anleitung hat lediglich Informationscharakter. Er kann jederzeit ohne vorherige Ankündigung geändert werden und stellt keine Verpflichtung seitens des Markeninhabers dar. Diese übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenaugigkeiten, die möglicherweise in dieser Bedienungsanleitung enthalten sind.

Aufbewahren der Verpackung

Wir empfehlen Ohnen ausrücklich, nach Mogglichkeit die Originalverpackung fur spate Transportzweck aufzubewahren. Transportschäden treten bei ungeeignet verpackten HiFi-Geräten zahlig auf. Dadurch, dass die Originalverpackung exakt zum Gerät passst, wird das Risiko einer Beschädigung während eines notwendigen Transportes gemindert.

Erläuterung der grafischen Symbole

Der Blitz weist Sie daraufhin, dass im Gerät gefährliche Spannungenvorhanden sind, die einen Stromschlag verursachen konnen.

Das Ausrufezeichen macht Sie auf besonderss wichtige Hinweise bezüglich Bedienung und Wartung aufmerksam.

Der Zeigefinger kennzeichnet nützliche Informationen und Hinweise für den Umgang mit dem Gerät.

LIEFERUMFANG

Bitte prüfen Sie den Inhalt der Verpackung, diese sollentzlich zum Gerät folgenden Zubehör enthalten:

• 1 Netzkabel
• 1 Fernbedienung SYR-A
• 2 Batterien vom Typ AAA (LR3)
• 2 Cinchkabel für die Verbindung zwischen Vorveränderker und Endveränderker
• dieses Handbuch

BESCHREIBUNG DES GERÄTES

Obwohl die Entwicklung stetig in Richtung digita-ler Tonformate und mehrkanaliger Audio-Video-Systeme besteht, erfreuen sich hochwertige Stereoanlagen weiterhin großer Beliebtheit. Aktuelle Trends haben auch nichts an den Vorteilen getrennter Vorstufen-Endstufen-Systeme gegenüber integrierten Verständern geändert.

Die SA-T1 ist eine fernbedienbare Stereo-Vorstufe aus dem Programm von Vincent. Sie ist das Top-Modell unter den Röhren-Vorverstärkern von Vincent und vereint die Vorzüge von Transistor-verstärkung und Röhrenverstärkung. Ergebnis von aufwändiger Entwicklungsarbeit und strenger Bauteileauswahl ist ein Vorversteller, welche

nicht nur klanglich weniger Konkurrenz hat, sondern auch in den entsprechenden Anschluss-Situationen und im Verbund mit geeigneten Endveränderkern die Kontrolle verliert. Höchste Verarbeitungsqualität und ein hervorragendes Preis-Leistungs-Verhältnis sind selbstständlich.

Dieser Vorversteller ist der ideale Partner für Vincent-Endversteller wie den SP-T100 sowie für DVD-Player, CD-Player, Tuner und Kopfhörerversteller von Vincent. Zusammen mit den HiFi-Möbeln und Laufsprecherkabeln des Sortiments kann ein perfekt harmonierendes System aufgebaut werden.

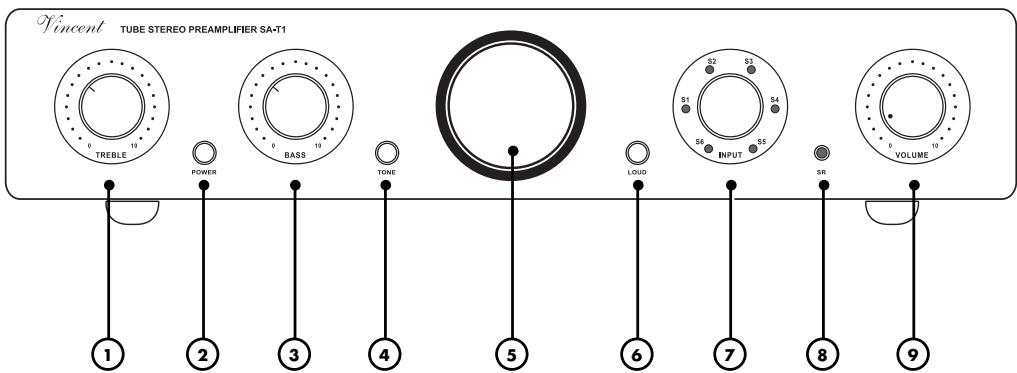

VORDERANSICHT

1. TREBLE: Höhenregler

Drehknopf zur Einstellung der Höhenanteile des Klangs. In der Mittelstellung bleiben die Höhen des Quellensignals unverändert.

2. POWER: Netzschalter

Schaltet das Gerä ein und aus, das Gerä ist im ausgeschalteten Zustand vom Netz getrennt.

3. BASS: Tiefenregler

Drehknopf zur Einstellung der Bassanteile des Klangs. In der Mittelstellung bleiben die Tiefen des Quellensignals unverändert.

4. TONE: Klangregelung ein-/ausschalten

Wenn dieser Druckkopf sich in der Ausschaltposition befindet, wird die mit den Knopfen BASS und TREBLE eingestellte Klangregelung umgangen (Bypass).

5. Röhrensichtfenster

6. LOUD: Loudness-Schaltung

Dieser Knopf aktiviert und deaktiviert eine Klangkorrektur für niedrige Lautstärkebereiche.

7. INPUT: Drehknopf für die Eingangswahl

Hiermit kann die Eingangssquelle ausgewählt werden. Abhängig davon, welcher Eingangskanal momentan ausgewählt ist, leuchtet die zugehörige LED am Drehknopf. Dadurch wird außerdem angezeigt, dass das Gerät eingeschaltet ist.

8. SR:

Empfängerdiode für die Fernbedienung

9. VOLUME: Lautstärkderehknopf

Hiermit kann die Lautstärke des Systems erhöht oder verringert werden. Wahrend das Gerät nach dem Einsatzen die Röhren aufheizt und wenn die Stummschaltung aktiviert wurde blinkt die LED im Lautstärkedrehknopf.

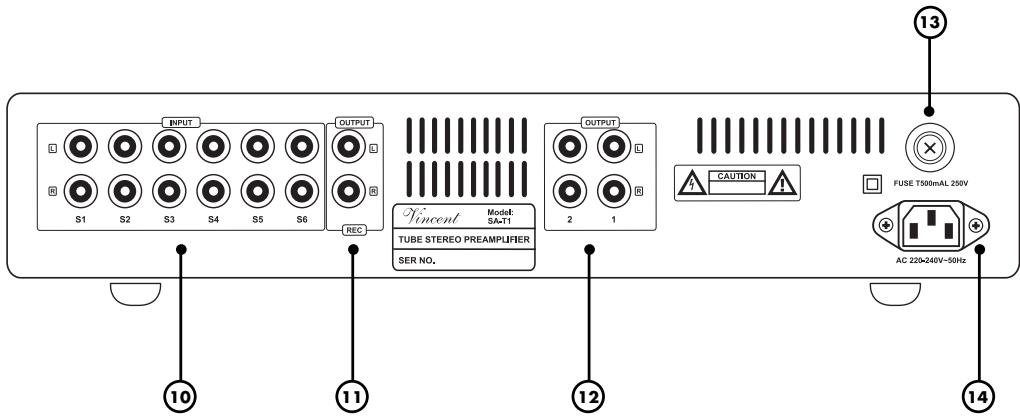

RÜCKANSICHT

10. INPUT: Eingangsanschlüsse

Hier können bis zu sechs Quellgeräte mit Stereoton-Hochpegelausgang angeschlossen werden.

11. OUTPUT REC: Aufnahmeausgang

Schlieben Sie hier, wenn gewünscht, z.B. ein Aufnahmegerät an. Das Stereo-Signal these Ausgangs ist mit dem Ausgangssignal der momentan gewählten Quelle an einem der „INPUT“-Anschlüsse identisch und unabhängig von Lautstärkeregelung, Klangregelung und Loudness-Funktion. Ist die Vorstufe stummgeschaltet (15), gibt auch dieser Aufnahmeausgang kein Signal aus.

12. OUTPUT: Vorverstärkerausgänge

Über diese zwei Anschluss-Paare wird das vorverstärkte Stereo-Tonsignal der momentan gewährten Quelle an die Endstufenkanäe weitergegeben. Lautstärkeregelung, Klangregelung, Stummschaltung und die Loudness-Funktion wirken sich auf das Signal an diesen Ausgängen aus.

13. FUSE: Sicherungshalter

Dieses keine Kunststoff-Gehäuse beinhaltet die Gerätesicherung. Beachten Sie dazu die Sicherheitshinweise.

14. AC 220-240V: Netzbuchse

Bringen Sie hier das Netzkabel an und verbinden Sie es mit der Stromversorgung.

FERNBEDIENUNG

Richten Sie die Fernbedienung mit deren Vorder-seite direkt auf die Gerätefront, zwischen Fernbedienung und Gerät)dürfen sich keine Gegenstände befinden.

Der Abstand zwischen Fernbedienung und Gerät sollte nicht mehr als 7 m betragen, außerhalb dieser Reichweite nimmt die Zuverlösigkeit der Fernbedienung ab.

Achten Sie darauf, dass Sie die Fernbedienung nicht schräg auf das Gerät richten, außerhalb eines Winkels von ± 30^ zur Mittelachse reagiert das Gerät eventuell schlechter auf Bedienversuche.

Tauschen Sie beide Batterien, wenn der Abstand zum Gerät, in dem die Fernbedienung benutz werden kann, sich verringert.

BATTERIEN

Verwendung der Batterien

Eine inkorrekte Handhabung der Batterien kann ein Auslaufen der Batteriesäure oder im Extremfall saregur eine Explosion verursachen. Die Batterien müssen unter Beachtung der korrekten Polarität eingelegt werden, wie dies durch die Markierungen im Innern des Batteriegehäuses angezeigt ist. Verwenden Sie neue und verbrauchte Batterien nicht gemeinsam, um die Batterielebensdauer voll auszuschöpfen. Achten Sie daraufuf, nur Batterien gleichen Typs einzulegen. Einige Batterien sind aufladbar, andere jedoch nicht. Beachten Sie die Vorsichtshinweise und Anweisungen, die auf jeder Batterie vermerkt sind. Entnehmen Sie die Batterien, wenn die Fernbedienung längerere Zeit nicht benutzt wird. Batterien dürfen auf keinen Fall kurzgeschlossen, zerlegt oder erhitzt werden. Verbrauchte Batterien sind aus Gründen des Umweltschutzes entsprechend der örtlichen Umweltschutzbestimmungen zu entsorgen und nicht in den Hausmull zu geben.

Verwenden Sie ausschließlich Mikrozellen der Höhe AAA (LR3)

Wechsel/Einlagen der Batterien:

a. Öffnen und entfernen Sie den Batteriefachdeckel der Fernbedienung, indem Sieihn mit kräfzigem Zug an der Lasche am Rand der Fernbedienung anheben. Der Batteriefachdeckel wird magnetisch gehalten, die Schrauben müssen nicht gelöst werden!

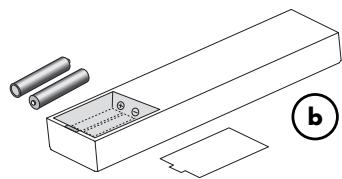

b. Entfernen Sie gegebenenfalls verbrauchte Batterien und legen Sie die neuwertigen Zellen, wie im Batteriefach schematisch dargeistellt, richtig ein.

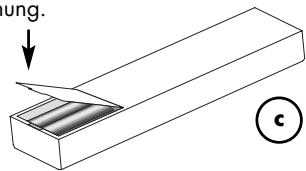

c. SchlieBen Sie das Batteriefach der Fernbedienung.

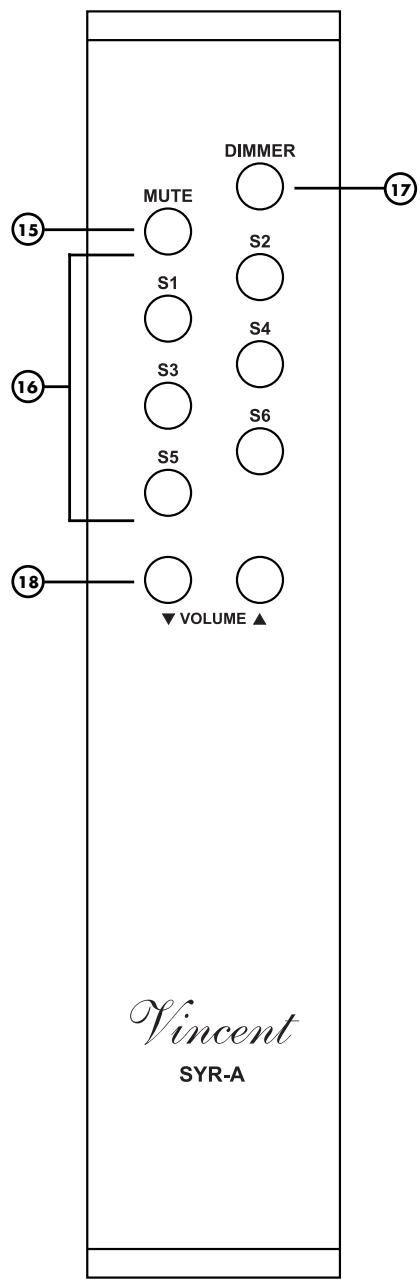

TASTEN DER FERNBEDIENUNG

15. MUTE: Taste for die Stummschaltung

Schaltet die Ausgangssignale der Vorstufenaus-gänge "OUTPUT" (12) sowie den Aufnahmeausgang "OUTPUT REC" (11) ab.

16. Eingangswahllasten

Dienen der Auswahl des Eingangsgerätes, das Sie horen möhen.

17. DIMMER:

Helligkeitseinstellung für die Beleuchung des Röhrenfensters (5) an der Gerätevorderseite.

18. VOLUME ▲ und VOLUME ▼:

Lautstärketasten

Verändern Sie hiermit die Lautstärke des Systems.

INSTALLATION

Stellen Sie die Kabelverbindung in der nachfolgenden genannten Reihenfolge her. Bringen Sie erst zuletzt das Netzkabel an und verbinden es mit der Steckdose.

ZUR BESONDEREN BEAuchtUNG

Entfernen der Schutzkappen

Vor der ersten Installation müssen von allen verwendeten Anschlüssen an der Geräterückseite die

Kunststoff-Schutzkappen

entfernt werden.

Cinch-Anschlüsse

Als Steckverbinder für Ein- und Ausgänge sind mechanisch identische Cinch-Buchsen vorhanden. Achten Sie darauf, dass Sie diese Anschlüsse bei

der Installation nicht verwechseln!

Achten Sie darauf, die analogen Anschlüsse für rechts und links nicht zu vertauschen. Häufig sind sie folgendermaßen farblich markiert: Rot für den rech

ten Kanal, schwarz oder weiß für den linken Kanal

Das Berühren des mittleren Kontaktstiftes des Cinch-Steckers mit dem äußeren Kontakt der Cinch-Buchse kann bei eingeschalteten Geräten im schlimmsten Fall zur Beschädigung der Geräte führen. Nehmen Sie deshalb niemals Änderungen an den Kabelverbindungen vor, während die Geräte eingeschaltet sind!

Kabel und Steckverbindungen

Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Unzureichende Anschlüsse konnen Störgeräische, Ausfälle und Fehlfunktionen verursachen.

Um das Klangpotential der Komponenten voll auszuschöpfen, sollenn nur hochwertige Laufsprecherund Verbindungskabel, beispielsweise Vincent Kabel, verwendet werden. Bevorzugen Sie geschirmte Audio-Kabel. Ihr Fachhändler wird Sie gern diesbezüglich beraten.

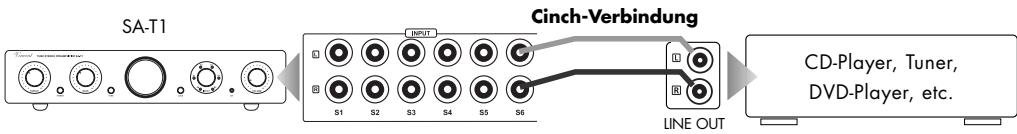

ANSCHLUSS DER QUELLGERÄTE

Verbinden Sie die Ausgänge der Quellgeräte mit den Eingängen „S1" ... „S6" (10) dieser Vorstufe. Es konnen bis zu sechs Stereo-Quellen mit Cinch-Hochpegelausgang angeschlossen werden. Bei den Eingangsanschlussen handelt es sich um elektrisch gleichwertige Hochpegeleingänge mit Cinch-Buchsen. Sie haben eine identische Funktion, sie unterscheiden sich lediglich durch die Beschriftung. Meist sind die Ausgangsanschlüsse der Quellgeräte mit „LINE OUT", „AUDIO OUT" oder „FRONT OUT" markiert. Informationen über die Anschlussmöglichkeiten der Quellgeräte finden Sie in deren Bedienungsanleitungen.

Allgemeine Hinweise:

Zur Verwendung eines Plattenspielers besteht Sie eine so genannte Phono-Vorstufe (auch Entzerrer-Vorstufe genannot), die im Signalweg zwischen Plattenspieler und einem der Hochpegeleininge installiert wird. Einige Plattenspieler-Modelle enthalten bereits diese Vorstufe und können direkt angeschlossen werden. Weitere Informationen erhalten Sie in der Bedienungsanleitung these Gerätes.

Oftmals lassst sich unter Zuhlfenohme von Adaptern auch der Stereo-Ton von Geräten nutzen, deren Line-Pegel-Ausgänge nicht über Cinch-Ausgangsbuchsen, sondern andere Steckverbinder (DIN-Stecker, Klinkenstecker) angeschlossen werden.

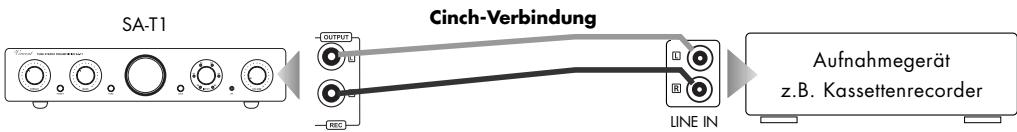

ANSCHLUSS EINES AUFNAHMEGERÄTES

An die Cinch-Buchen „OUTPUT REC" (11) auf der Rückseite des Gerätes konnen Sie, wenn gewünscht, ein analoges Stereo-Aufnahmegerät (z.B. CD-Recorder, Kassettenrecorder o.a.) oder ein anderes Gerät, das den unveränderten, fest eingestallen Stereo-Ausgangspiegel (Line-Pegel) der momentan an der Vorstufe gewährten Signalquelle erhalten soll, anschließen. Der Ausgangspiegel ist unabhängig von der Lautstärkeeinstellung, der Klangregelung (BASS, TREBLE, TONE), sowie der Loudness-Funktion. Während der Vorversteller stammgeschaltet ist (15), ist auch der Aufnahmeausgang abgeschalte.

Verbinden Sie diesen Signalausgang mittels Cinch-Kabel mit dem Signaleingang ( & IN & & L & ) "Tape IN" oder "REC IN") des Aufnahmegerätes. Beachten Sieitte, dass einige Aufnahmegeräte einen geringfugig störenden Einfluss auf das jeweilige Audiosignal haben konnen. Manche Aufnahmegeräte haben eine erher niedrige Eingangsimpedanz, welche die Musiksganspannung in geringem Maße verringern kann. Für maximalen Musikgenuss empfehlen wir Ihnen, die Verbindung an den "REC" -Buchsen nur so lange anzuschreiben, wie Sie Aufnahmen durchführren.

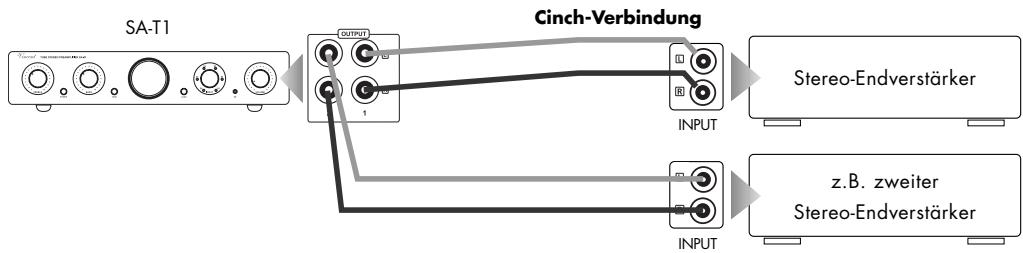

ANSCHLUSS EINES ODER MEHRERER ENDVERSTÄRKER

Es können bis zu vier Endstufenkanäe angeschlossen und somit auch entweder mehr als zwei Laufsprecher oder zwei Lautsprecher im Bi-Amping (z.B. mit zwei Stereo-Endstufen) betrieben werden. Die Endverträker versorgen die Lautsprecher des Systems, die Lautsprecher werden an die Ausgänge der Endverträker angeschlossen. Als Beispiel sind in thisem Abschnitt Stereo-Endverträker abgebildet. Anstelle einer Stereo-Endstufe können tatsächlich auch zwei Mono-Endstufen zum Einsatz kommt.

Für den Anschluss eines Laufsprecherpaares benötigen Sie zwei Endstufenkanäle, so z.B. einen Stereo-Endverträker. Verbinden Sie dazu die beiden Buchsen des mit „1" markierten Cinch-Paares im Anschlussfeld „OUTPUT" (12) mit den Cinch-Eingangsbuchsen der Endstufenkanäle (oft mit „INPUT" oder „POWER AMP IN" beschrifftet. Achten Sie darauf, dass rechter und linker Kanal nicht vertauscht werden. Die Buchstaben „R" und „L" zeigen ihren die richtige Zuordnung. Der mit „2" bezeichnete Vorstufenausgang der SA-T1 kann zusätzlich beispisseweise für einen Kopflörserverträker verwendet werden.

Sie haben die Möglichkeit, beide Stereo-Ausgange des Endverstärkers gleichzeitig zu nutzen und somit bis zu 4 Endstufenkanä und deren Lautspeicher zu versorgen. Dazu brauchen Sie ledigious die bisher freigebliebenen Ausgangsanschluss (12) mit weiteren Endverstärkerkanänen zu verbinden.

Dadurch dass dieser Vorversteller zwei Stereo-Vorverstellerausgänge mit Cinch-Anschluss besitzt, ist es möglich, bei Verwendung geeigneter Lautsprecher und genügd Endstufenkanalen die Lautsprecher im „Bi-Amping" zu betreiben. Ihr Fachhändler wird Sie dazu gern beraten.

ANSCHLUSS DES NETZKABELS

Prüfen Sie, ob die Stromversorgung Ihres Haushalts für das Gerät geeignet ist. Benötigte Spannung und Frequenz sind auf der Geräterückseite neben der Netzbuchse abzULEsen. Wenn die Stromversorgung geeignet ist, drücken Sie den Kaltgerätestecker des mitgelieferten Netzkabels fest in die Netzbuchse an der Geräterückwand. Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.

BEDIENUNG DES GERÄTES

Aktion	Taste(n)	Beschreibung
Ein- und Ausschalten	POWER (2)	Das Gerät wird an der Gerätevorderseite ein- und ausgeschaltet. Ist der Schalter in der Ausschaltposition, ist das Gerät vom Stromnetz getrennt.Das Gerät besitzke keine Funktion der Betriebsbereitschaft (Standby). Vor dem Einschalten sollte vorschhaltber die Lautstärkneeinstellung der Vorstufe reduziert werden. Nach dem Einschalten besteht das Gerät eine Sekunden, bis die Röhren der Verstärkerschaltung aufgeheit und betriebsbereit sind, während dieser Zeit blinkt die LED im Lautstärkeknopf (9). Im eingeschalteten Zustand leuchtet eine der LEDs für die Eingangswahl.
Eingangsquelle wahren	INPUT (7)Eingangs-wahltasten (16)	Am Gerät: Wird der Knopf „INPUT" im oder gegen den Uhrzeigersinn gedreht, werden nacheinander alle Eingangskanäe ausgewähl und dadurch zur Wiedergabe der an den entsprechenden Eingangsbuchsen (10) angeschlossenen Geräte gewechselt.An der Fernbedienung: Kurzes Betätigten der Taste für den gewünschten Eingangskanal (z.B. „S1") wechsel auf die Wiedergabe des Dort ange-schlossenen Gerätes.An der Gerätevorderseite leuchtet die dem gewährten Eingangskanal zugeordnete LED. Vor dem Umschalten des Eingangskanals sollte vorsichts-halber die Lautstärke (9)(18) reduziert werden!
Lautstärke des Systems verändern	VOLUME (9)VOLUME▲/▼ (18)	Am Gerät: Drehen Sie den Drehknopf „VOLUME" im Uhrzeigersinn um die Lautstärke zu erhöhen, und im Gegenuhrzeigersinn, um die Lautstärke zu verringn.An der Fernbedienung: Halten Sie die Taste „VOLUME ▲" gedrückt, um die Lautstärke zu erhöhen. Verwenden Sie „VOLUME ▼", um diese zu verringn.Die Lautstärkeinstellung hat keinen Einfluss auf das Signal am Ausgang „OUTPUT REC" (11).
Lautstärke-Stummschaltung	MUTE(15)	Die Stummschaltung kann nur mit der Taste „MUTE" auf der Fernbedienung betägt werden. Sie schaltet die Ton-Ausgangssignale der Vorstufe und dadurch die Laufsprecher ab. Der Aufnahmeausgang „OUTPUT REC" (11) ist ebenfalls deaktiviert. Während der Stummschaltung blinkt die im Drehknopf angebrachte LED. Durch erneutes Betätigten wird die ursprünglich eingestellte Lautstärke wiederhergestellt.
Höhenanteile des Klangs verändern	TREBLE (1)	Mit dem Drehregler „TREBLE" an der Gerätevorderseite beeinflussen Sie den Anteil der higheren Töne des Klangbilds. Drehung im Uhrzeigersinn ver-stärkt die eingestellte Intensität, Bewegung im Gegenuhrzeigersinn verrin-gert die Intensität. Die Einstellung wird nur wirksam, wenn der „TONE"-Knopf (4) gedrückt ist. Auf das Signal des Ausgangs „OUTPUT REC" (11) hat die Einstellung keinen Einfluss.
Bassanteile des Klangs verändern	BASS (3)	Mit dem Drehregler „BASS" an der Gerätevorderseite beeinflussen Sie den Anteil der tieferen Töne des Klangbilds. Drehung im Uhrzeigersinn verstärkt die eingestellte Intensität, Bewegung im Gegenuhrzeigersinn verringgert die Intensität. Die Einstellung wird nur wirksam, wenn der „TONE"-Knopf (4) gedrückt ist. Auf das Signal des Ausgangs „OUTPUT REC" (11) hat die Einstellung keinen Einfluss.

BEDIENUNG DES GERÄTES

Aktion	Taste(n)	Beschreibung
Klangregelung (BASS/TREBLE) abschalten	TONE (4)	Soll der Klang nicht verändert werden, empfehl't es sich, die Klangregelung (BASS, TREBLE) mit diesen Knopf an der Gerätevorderseite abzuschalten. Wenn der Knopf gedrück ist, ist die an den Klangreglern (1)(3)eingestellte Klangbearbeitung wirsam. Wenn der Knopf nicht gedrück ist, werden die beiden Klangregler in der Vorstufe umgangen und die Signale der Quelle werden durch die Vorstufe nicht im Frequenz gehalt verändert.
Klangbearbeitung für niedrige Lautstärke ein-und ausschalten	LOUD (6)	Die Loudness-Funktion wird mit diesen Knopf an der Gerätevorderseite betägt. Sie ist ein Leistungsmerkmal von Audio-Verständern, das es dem Bediener erhögt, per Knopfdruck tiefe und hohe Frenzen anzuheben. Die Loudness-Funktion korrigiert damit den Lautstärkeeindruck bei niedriger Lautstärke. Dies ist notwendig, weil das menschliche Gehör bei niedriger Lautstärke hohe und tiefe Frequenzanteile bei identischem Schalldruck viel leiser wahrnimmt als die Mitten (Tonfrequenzum 1 kHz). Diese Funktion soll nur bei niedriger Lautstärke verwendet werden. Sie hat keinen Einfluss auf das Signal des Ausgangs „OUTPUT REC" (11).
Die Helligkeit der Beleuchting des Röhrensichftensters verändern	DIMMER (17)	Das Sichtfenster für die von außen sichtbare Röhre (5) kann mit einer von vier Helligkeitseinstellungen beleucht werden oder unbeleuchtbleiben. Im Auslieferungszustand ist die Beleuchting auf ihr Maximum eingestellt. Mehrmalige Betätigung der Taste „DIMMER" verringgert die Helligkeit der Sichtfensterbeleuchting, nach dem vierten Tastendruck ist diese Beleuchting abgeschelt. Der füfte Tastendruck stellt die maximale Helligkeit wieder her. Nach dem Ausschalten des Gerätes bleibt die gewählte Helligkeitseinstellung gespeichert.

WEITERETIIPPS

Einspielzeit / Aufwärmen

Ohre Audio-Geräte benötigen eine gewisse Zeit bis sie ihre klangliche Höchstleistung erreichen. Dieser Zeitraum ist für die verschiedene Komponenten Ihres Systems sehr unterschiedlich. Bessere und gleichformigere Leistung erhalten Sie während der Zeit, die das Gerät eingeschaltet bleibt.

Nutzen Sie die Erfahrung Ihres Fachhändlers!

Netzbrummen

Bestimmte Quellgeräte konnen im Verbund mit dem Verstärker zu einem über die Lautsprecher hörbaren Brummgeräusch führen, dessen Lautstärke sich mit dem Lautstärkeregler beeinflussen{lsst. Dies ist kein Hinweis auf einen Mangel eines ihrer Audio-Produkte, muss aber durch entsprechende Maßnahmen verhindert werden. Generell kann jedem an den Verstärker angeschlossene, ebenfalls netzbetriebene und mit dem Schutzleiter des Stromnetzes verbundene Gerät这点es Problem hervorrufen.

Dieses Phenomen wird erfahrungsgemäß entweder durch den Antennenanschluss des Tuners bzw. Fernsehers oder in Verbindung mit Personalcomputern, elekstrostatischen Lautsprechern, Subwoofern, Plattenspielern oder Kopfhörerverstärkern hervorgerufen, sofern eine Audioverbindung zum Veränder besteht.

Eine weitere mögliche Quelle für Brummstörungen stellt die elektromagnetische Einstrahlung des Netzteiles anderer Geräte (z.B. Verträger, Receiver, CD-Player, Tuner usw.) auf das Tonabnehmersystem eines angeschlossenen Plattenspielers dar. Solche Fehlerursachen kann man nicht selbst ermitteln, indem man die Aufstellung des Plattenspielers gegenüber den anderen Geräten verändert.

Das Massepotential aller Signale ist in fast jedem elektrischen Gerät an einem zentralen Punkt zusammenfasst. Dort finden sie bereits einmal eine gemeinsame Verbindung. Sollte ein Schutzleiter vorhanden sein, hat er immer an einer strategisch gunstigen Stelle eine unlosbare Verbindung mit dem Gehäuse und andere werden meinst auch keinum am zentralen Massepunkt mit angeschlossen. So wird auch die abschirmende Wirkung des Gehäuses erzeugt. Manche Geräte besitzen einen Masse-Trennschalter (GND SWITCH) an der Geräterückseite. Wenn dieser eingeschaltet ist (sich in der Position „ON" befindet), sind Schutzleiter und Gehäuse gemeinsam vom Massepunkt akkoppelt. Dies kann halten, Brummstorungen zu beseitigen. Die Schutzleiterwirkung bleibt erhalten.

Ist das Brummgeräusch durch eigene Versuche nicht zu beseitigen, wird Ohnen Ihr Fachhändler weiterhelfen.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Keine Funktion nach Betätigung des Netzschalters	Netzkabel nicht an eine betriebsbereite Steckdose angeschlossen.	Stellen Sie eine Verbindung zu einer faktio-nierenden Steckdose mit der geeigneten Netzspannung her.
	Netzkabel nicht fest in die Steckdose und die Gerätebuchse gesteckt oder defekt.	Prüfen Sie das Netzkabel, tauchen Sie es gegebenenfalls gegen ein geeignetes Kalt-gerätekabel aus und drücken Sie dessen Ste-cker fest in die Steckdose und auf der andere- ren Seite in die Netzbuchse des Gerätes.
	Gerätesicherung oder Gerät ist defekt.	Kontaktieren Sie ihren Fachhändler.
Kein Ton, obwohl Gerät eingeschaltet und betriebsbereit ist (eine der LEDs für die Eingangswahl leuch-tet)	Das momentan eingestellte (7)(16) Quellgerät gibt kein Signal aus.	Starten Sie die Wiedergabe der angeschlos- semen Signalquelle.
	Eine der Audio-Einstellungen eines ange-schlossenen DVD-Players (analog/digital) ist nicht richtig gewählt.	Korrigieren Sie die Einstellungen im Setup des Players.
	Ausgang des Quellgerätes nicht oder falsch bzw. nicht mit dem gewünschten Eingangs-anschluss des Vorverstärkers verbunden.	Korrigieren Sie den Anschluss der Signalquelle.
	Falscher Eingangskanal am Vorverstärker gewählt.	Korrigieren Sie die Eingangswahl (7)(16).
	Lautstärke (VOLUME) zu niedrig eingestellt.	Erhöhen Sie vorsichtig die Lautstärke (9)(18).
	Der Verträker ist stummgeschaltet (Mute-Funktion).	Deaktivieren Sie die Stummschaltung (Taste „MUTE" (15)).
	Endstufe(n) wurde(n) nicht richtig an den Vorverträker angeschlossen, ist/sind ausge-schaltet oder defekt.	Prüfen Sie Anschluss, Betriebsbereitschaft und Funktionsfähigkeit des/der Endverträker(s).
	Die Laufsprecherkabel sind nicht richtig mit den Anschlussklemmen des Endverträkers verbunden oder defekt.	Prüfen und befestigen Sie die Laufsprecher-kabel an den Klemmen des Endverträkers und an den Laufsprecheranschlussen.
Ton-Wiedergabe eines Kanals Funktioniert nicht	Das Quellgerät gibt nur auf einem Kanal ein Signal aus.	Prüfen Sie das Quellgerät, z.B. an einem anderen Verträker.
	Eines der Signalkabel zwischen Quellgerät und Vorverträker ist nicht fest eingesteckt oder defekt.	Prüfen und befestigen Sie thises Kabel.
	Ein Audiosignalkabel zwischen Vorstufe und Endverträker ist defekt oder die Steckverbindungen lose.	Prüfen und befestigen Sie thises Kabel.
	Eines der Laufsprecherkabel ist nicht richtig an die Endstufe angeschlossen oder defekt.	Prüfen und befestigen Sie alle Laufsprecher-kabel an den Klemmen des Endverträkers und an den Laufsprecheranschlussen.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Schlechte Tonqualität	Anschlüsse der Kabelverbindungen sind lose, die Anschlüsse verschmutzt oder ein Kabel defekt.Die Klangeinstellungen an den Knöpfen „TRE-BLE", „BASS" oder „LOUD" sind nicht richtig gewählt.Ein Plattenspieler wurde ohne Zwischengeschä-tete Entzerrervorstufe (Phonovorstufe) an einen der Hochpegeleiningänge angeschlossen.	Prüfen Sie die Audio-Anschlüsse.Prufen Sie die dört gewählten Einstellungen.Schließen Sie eine Phonovorstufe im Signalweg zwischen Plattenspieler und Vorverträger an.
Über die Fernbe-dienung konnen keine Funktionen ausgeführrt werden	Keine Batterien in das Handgerät eingelegt, Batterien nicht richtig eingelegt oder ver-braucht.Die Sichtelinie zwischen Fernbedienung und Gerät ist versPERT, die Reichweite wurde übersritten oder das Handgerät wurde aus zuweit seitlicher Position betätigter.Gerät nicht eingeschaltet.	Prüfen und ersetzen Sie ggf. die Batterien.Versuchen Sie, die Fernbedienung nur bei freiher Sicht auf die Gerätefront, innerhalb von 7m Entfernung und möglich frontal auf das Gerät zu halten.Schalten Sie das Gerät ein.
Tiefton- Bruppen zu horen	Siehe Abschnitt „Netzbruppen" im Kapitel „Weitere Tipps".	Siehe Abschnitt „Netzbruppen" im Kapitel „Weitere Tipps".

TECHNISCHE DATEN

Frequenzgang:

Nenn-Ausgangsspannung:

Klirrfaktor:

Eingangsempfindlichkeit:

Signal-Rausch-Abstand:

Eingangsimpedanz:

Netzanschluss:

Eingänge:

Ausgange:

MaBe:

Gewicht:

Farbe:

Rohren:

20 Hz - 20 kHz ±0,5 dB

2V

< 0,1% (1 kHz, 1 W)

280 mV

90dB

47 kΩ

230 V/50 Hz

6 x Cinch stereo (LINE IN)

2 x Cinch stereo (PRE OUT),

Audio-Quellen/Audio-Quellgeräte

Komponenten ihrer HiFi-Anlage und alle weiteren Geräte, deren Ton Sie über das System hören möhen und dazu an den Vor-, Vollvermörter oder Receiver anschließen. Dazu gehören CD-Player, DVD-Player, Tuner (Radios), Kassettenspieler, DAT-Recorder, Personalcomputer, Schallplattenspieler, portable Audiogeräte und weitere.

Dynamik

Unterschied zwischen den leisesten und dem lautesten Tönen, die in Audio-Signalen (ohne Verzerrungen oder Übergang in Rauschen) möglich sind.

Eingangsempfindlichkeit

Begriff for die kleinste Eingangsspannung, die bei maximaler Lautstärkeeinstellung des Verständerkers die maximale Ausgangsleistung bewirkt. Beispiele: 100 mV bis 500 mV (Millivolt) bei Hochpegeleingängen, 2 mV bis 5 mV am Phono-MM-Eingang oder 0,1 mV bis 0,5 mV am Phono-MC-Eingang.

Pegel

Eine Art der Darstellung jeder physikalischen Große und ein gebrächliches Maß für Signalspannungen und Lautstärke. Wird in Dezibel (dB) angegeben. Als Spannungen „auf Line-Pegel" werden Signalspannungen unterhalb 1V bezeichnet, die als Musik-Signale für Verträger-Eingänge geeignet sind. Eingänge des Verträgers (in der Regel als Cinch-Buchse ausgeführlt), die für Signale des CD-Players, Kassettenrecorders, DVD-Players usw. vorgesehen sind, werden auch als „Line-Level-Eingänge" oder „Hochpegel-Eingänge" bezeichnet.

RCA/Cinch

RCA ist die amerikanische Bezeichnung für die koaxialen Cinch-Steckverbindungen als Abkürzung für „Radio Corporation of America", den Name einer US-amerikanischen Firma. Sowohl Stecker als auch verwendete Kabel bestehen aus einem stabförmigen Innenleiter und einem zylinderhüllenförmigen Außenleiter. Damit{lssst sich ein Mono-Audiosignal oder ein Videosignal übertragen. Im Vergleich mit der XLR-Steckverbindung wird diese Verbindungsart auch „unsymmetrische Signalverbindung" ("unbalanced") genannot.
