MODE D'EMPLOI SA-96 VINCENT
SA-96
Préamplificateur stéreo avec lecteur MP3/USB
Nous vous remercions de la confiance que vous nous témoignez en achetant ce produit de haute qualité. Il répondra à vos attentes élevées en termes de qualité sonore et de fabrication.
Même si on peut comprendre que vous ayez envie d'utiliser immédiatement cet appareil, nous vous prions de lire soigneusement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l'appareil de manière optimale dans votre système, même si celui-ci a été installé par tout revendeur. Veuillez respecter les consignes de sécurité, même si certaines peuvent vous paraître évidentes.
Vous trouverez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés. Notre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.
Nous vous souhaitons beaucoup de plaisir avec notre/votre produit.

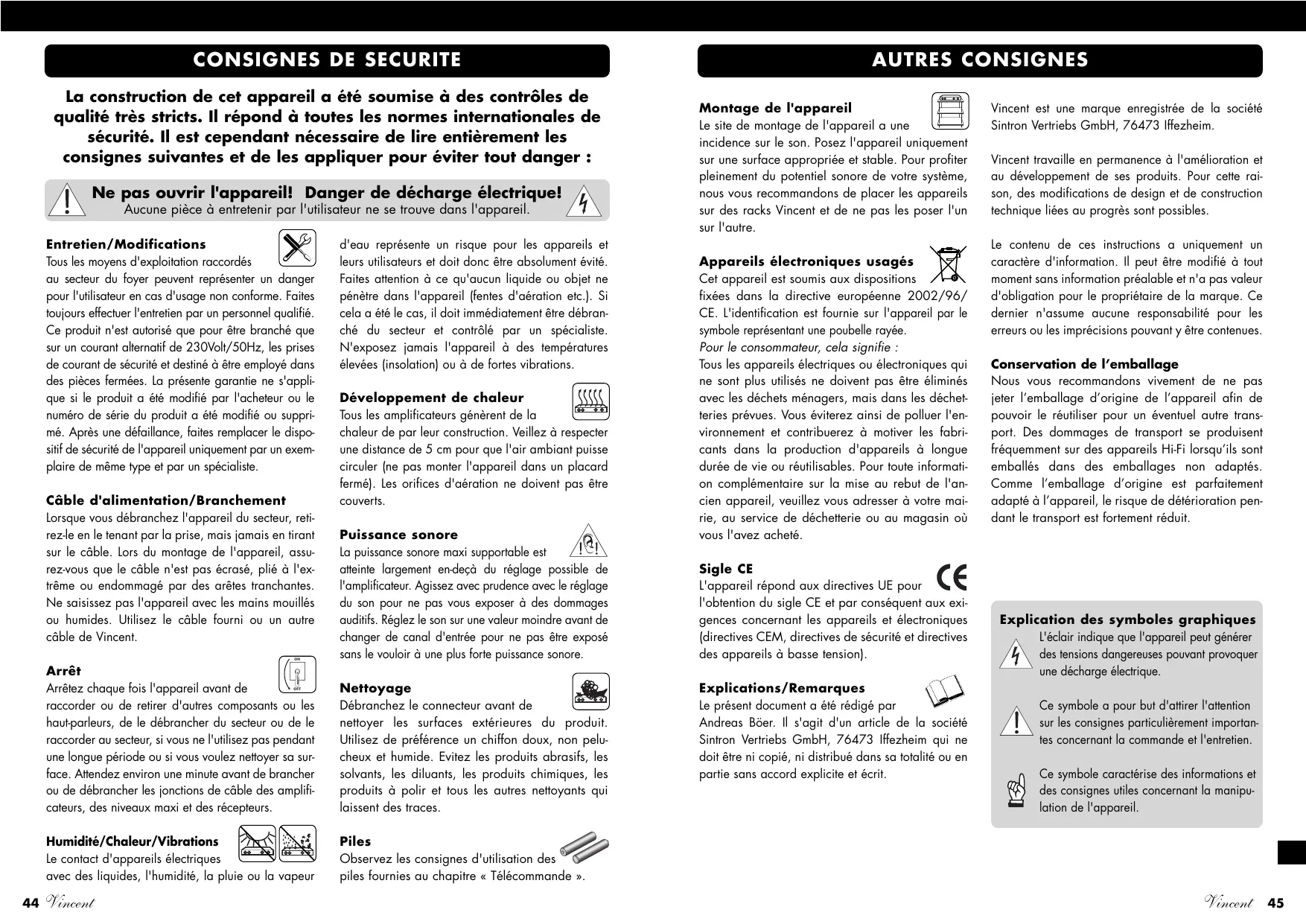

Consignes de sécurité 44
Informations complémentaires 45
Contenu de la livraison 46
Description de l'appareil 46
Télécommande 49
Installation 51
Utilisation de l'appareil 56
Conseils 58
Dépannage 59
La construction de cet appareil a été soumise à des contrôles de qualité très stricts. Il répond à toutes les normes internationales de sécurité. Il est cependant nécessaire de lire entièrement les consignes suivantes et de les appliquer pour éviter tout danger :
Ne pas ouvrir l'appareil! danger de décharge électrique!
Aucune pièce à entretenir par l'utilisateur ne se trouve dans l'appareil.
Entretien/modifications
Tous les moyens d'exploitation raccordés
aux secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/50Hz, les prises de courant de sécurité et destinée à être employé dans des pièces fermées. La présente garantie ne s'applique si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou supprimé. Après une défaillance, faites remplacer le dispositif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.
Câble d'alimentation/branchement
Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le câble. Lors du montage de l'appareil, assurez-vous que le câble n'est pas écrasé, plié à l'extrême ou endommagé par des arêtes tranchantes. Ne saisissez pas l'appareil avec les mains mouillées ou humides. Utilisez le câble fourni ou un autre câble de Vincent.
Arrêt
Arrêtez chaque fois l'appareil avant de
raccorder ou de retirer d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilisez pas pendant une longue période ou si vous voulez nettoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jonctions de câble des amplificateurs, des niveaux maxi et des récepteurs.
d'eau représente un risque pour les appareils et leurs utilisateurs et doit donc être absolument évité. Faites attention à ce qu'aucun liquide ou objet ne pénètre dans l'appareil (fentes d'aération etc.). Si cela a été le cas, il doit immédiatement être débranché du secteur et contrôlé par un spécialiste. N'exposez jamais l'appareil à des températures élevées (insolation) ou à de fortes vibrations.
Développement de chaleur
Tous les amplificateurs génèrent de la
chaleur de par leur construction. Veillez à respecter une distance de 5 cm pour que l'air ambiant puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas être couverts.
Puissance sonore
La puissance sonore maximale supportable est
atteinte largement en-deçà du réglage possible de l'amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le vouloir à une plus forte puissance sonore.
Nettoyage
Débranche le connecteur avant de
nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Évitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.
Humidité/chaleur/vibrations
Le contact d'appareils électriques
avec des liquides, l'humidité, la pluie ou la vapeur
Piles
Observe les consignes d'utilisation des
pile fournie au chapitre « Télécommande »
Montage de l'appareil
Le site de montage de l'appareil a une
incidence sur le son. Posez l'appareil uniquement sur une surface appropriée et stable. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommandons de placer les appareils sur des racks Vincent et de ne pas les poser l'un sur l'autre.
Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim.
Appareils électroniques usages
Cet appareil est soumis aux dispositions
fixées dans la directive européenne 2002/96/CE. L'identification est fournie sur l'appareil par le symbole représentant une poubelle rayée.
Pour le consommateur, cela signifie :
Tous les appareils électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets ménagers, mais dans les déchèteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuerez à motiver les fabricants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien appareil, veuillez vous adresser à votre mairie, au service de déchèterie ou au magasin où vous l'avez acheté.
Vincent travaille en permanence à l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles.
Le contenu de ces instructions a uniquement un caractère d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprécisions pouvant y être contenues.
Sigle ce
L'appareil répond aux directives UE pour
L'obtention du sigle CE et par conséquent aux exigences concernant les appareils et électroniques (directives CEM, directives de sécurité et directives des appareils à basse tension).
Explications/remarques
Le présent document a été rédigé par
Andreas Böer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Iffezheim qui ne doit être ni copié, ni distribué dans sa totalité ou en partie sans accord explicite et écrit.
Explication des symboles graphiques
L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.
Ce symbole a pour but d'attirer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.
Ce symbole caractérise des informations et des consignes utiles concernant la manipulation de l'appareil.
Contenu de la livraison
Veuillez contrôler le contenu de l'emballage. Les accessoires suivants doivent être joints à l'appareil :
1 télécommande Syr-D - 2 piles de type AAA (LR3) - 2 câbles audio RCA - 1 câble avec fiches Jack 3,5 mm - 1 câble de distribution - le présent manuel

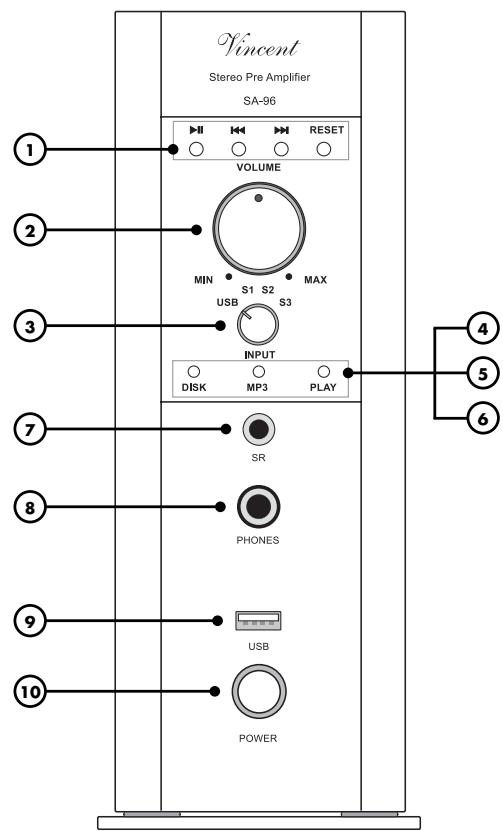

Description de l'appareil
Pour ceux qui aiment écouter la musique avec un casque d'écoute, la plupart des appareils de source audio ou des amplificateurs sont équipés d'une prise pour casque ; cependant la qualité des modules incorporés d'amplificateur pour casque est le plus souvent largement inférieure aux performances que peut offrir le casque lui-même. Pour parer à cet inconvénient, on aura besoin d'un amplificateur séparé pour casque d'écoute, avec un circuit d'amplification discret de qualité supérieure.
Mais l'amplificateur Vincent SA-96 offre bien davantage : une combinaison d'un préamplificateur stéreo de qualité supérieure pour trois sources de haut niveau (lecteur de CD, tuner etc.), d'un amplificateur pour casque d'écoute et d'un appareil de lecture de musique MP3 de mémoires de données USB. Avec ce préamplificateur, des amplificateurs de puissance et des haut-parleurs correspondants, on peut construire une petite chaîne stéreo, qui se désigne agréablement de la configuration uniforme des composants HiFi habituels.
En tant qu'amplificateur de casque d'écoute, l'appareil répond au désir d'écouter, par simple commutation, différentes sources de musique avec la meilleure qualité possible, sans devoir utiliser un amplificateur avec des sorties pour haut-parleurs. Le système peut à tout moment être postéquipé en
combinaison pré-ampli et amplificateur. De plus, le lecteur MP3 intégré permet la lecture de la musique au format MP3, à partir de mémoires externes USB et de la plus grande partie des lecteurs portables ayant une prise USB. La forme compacte de cet appareil universel offre le grand avantage de pouvoir l'emporter partout avec soi. Deux sorties de pré amplification stéréo permettent la liaison à un ou plusieurs amplificateurs de puissance. Le signal non modifié de la source actuellement sélectionnée peut être transmis à un appareil enregistrer par la sortie pour enregistrement. Si les amplificateurs de puissance et les sources audio supportent une centrale de commutation d'alimentation (POWER CONTROL), l'ensemble de l'installation peut être mis en marche et arrêté à l'aide du commutateur du préamplificateur. Une finition de qualité supérieure et un excellent rapport prix-performance sont de soi.

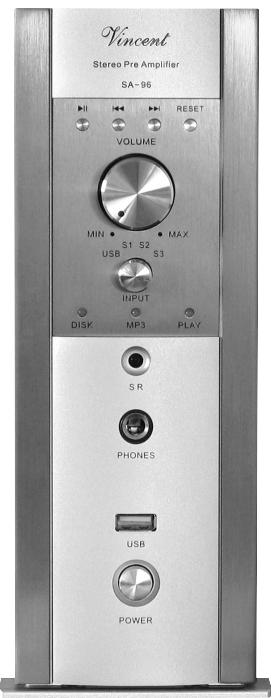

Conçu techniquement et esthétiquement pour la Ligne de design 2 de Vincent, l'appareil est particulièrement adapté comme préamplificateur, à l'utilisation des amplificateurs de puissance mono de Vincent, comme le modèle SP-996 ou SP-997. Ce préamplificateur est, d'autre part, le partenaire idéal des lecteurs de CD et des tuners de Vincent. Adapté aux meubles HiFi, aux haut-parleurs et aux câbles de haut-parleurs du programme, on peut construire un système parfaitement harmonieux.
- Touches de lecture MP3
Touches pour la commande de la reproduction du lecteur MP3 intégré.
- VOLUME : réglage du volume
Ce bouton tournant sert au réglage du volume du casque et de la sortie stéréo « OUTPUT » (14).
- INPUT : sélecteur d'entrée
Ce sélecteur tournant permet de sélectionner une des quatre sources d'entrée (USB, S1, S2 ou S3).
- Voyant-LED: DISK
Ce voyant s'allume, quand un appareil USB adapté est raccordé.
- Voyant-LED: MP3
Ce voyant s'allume, quand l'appareil USB raccordé, contient des fichiers MP3.
- Voyant-LED: PLAY
Ce voyant s'allume pendant la lecture de la musique MP3.
- SR: récepteur infra-rouge de la télécommande
- PHONES: Branchement du casque
Vouspouvrezracordera cette priseJack de 6,3mm, si youse souhaitezun casque d'ecoute d'une impedance de 32à 600
- USB : prise de raccordement pour support mémoire USB
Sert à raccorder un support mémoire USB. Si celui-ci contient des fichiers MP3, ceux-ci peuvent être lus par le lecteur MP3 intégré dans le pré-amplificateur.
- POWER: Interrupteur secteur
Met l'appareil en MARCHE ou a l'ARRET, à l'ARRET, l'appareil est coupé de l'alimentation secteur.

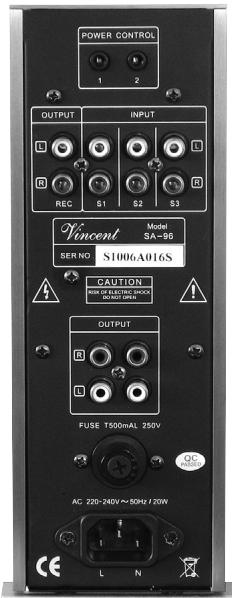

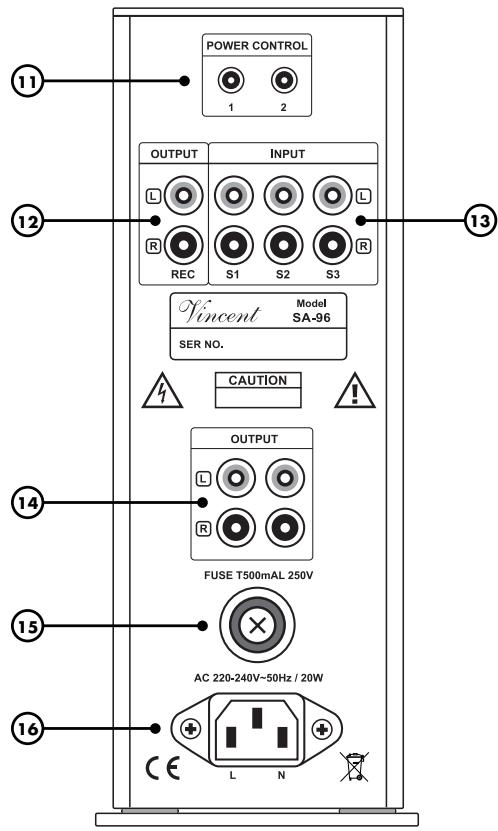

11. POWER Control : commande de mise sous tension
Les signaux de commande de mise sous tension (Trigger) envoyés via ces douilles jack (3,5 mm). Deux appareils peuvent être directement raccordés, par exemple un amplificateur de puissance mono SP-996.
12. OUTPUT REC : Sortie pour enregistrement
Sert à raccorder, si souhaité, par exemple un appareil d'enregistrement. Le signal stéréo de cette sortie est identique à celui du signal de sortie de la source actuelle mentionné.
13. INPUT : raccordement d'appareils source
Trois bornes d'entrée stéréo RCA pour appareils source avec sortie son stéréo analogue de haut niveau.
14. OUTPUT : sorties de préamplificateur
Ces sorties peuvent transmettre le signal son stéreo préamplifié de la source actuellement sélectionnée à quatre canaux de puissance ou à un Subwoofer actif. Le réglage du volume et la mise en sourdine agissant sur le signal à ces sorties.
15. FUSE : porte-fusible
Ce petit boîtier en plastique contient le fusible de l'appareil. Respectez les consignes de sécurité à ce sujet.
16. AC : prise secteur
Raccordez ici le cordon secteur et branchez-le au secteur.
Telecommande
Orientez la partie avant de la télécommande directement vers la face de l'appareil. Aucun obstacle ne doit se couvrir entre la télécommande et l'appareil.
La distance entre la télécommande et l'appareil ne doit pas être supérieure à 7m, car la fiabilité de la télécommande diminue au-delà de cette portée.
Veillez à ne pas orienter obliquement la télécommande vers l'appareil, car au-delà d'un angle de ± 30^ par rapport à l'axe central, l'appareil peut eventuellement réagir moins bien aux instructions de commande.
Remplacez les deux piles lorsque la distance d'utilisation de la télécommande par rapport à l'appareil diminue.
Utilisation des piles
L'utilisation non conforme des piles peut causer une fuite d'acide et, dans des cas extrêmes, une explosion.
Les piles doivent être insérées correctement quant à leur polarité, comme cela est indiqué par les repères présents à l'intérieur du boîtier des piles.
N'utilisez pas des piles neuves et usagées en même temps pour utiliser la durée de vie entière des piles. Faites attention à utiliser des piles de même type.
Certaines piles sont rechargeables, d'autres ne le sont pas. Observez les consignes de précaution et les instructions fournies sur les piles.
Retirez les piles si vous n'utilisez pas la télécommande pour une durée prolongée.
Les piles ne doivent en aucun cas être court-circuitées, démontées ou chauffées.
Eliminez les piles usagées conformément aux dispositions locales de protection de l'environnement et ne les jetez pas avec les ordures ménagères.
Utilisez exclusivement des piles rondes AAA (LR3).
Remplacement/insertion des piles
a) Ouvrez et retirez le couvercle du logement à piles situé au bas de la télécommande, en le poussant dans le sens de la flèche puis en le soulevant.
b) Retirez éventuellement les piles usagées et insérez correctement les piles neuves comme indiqué sur le schéma dans le compartiment des piles.
c) Remettez le couvercle du compartiment et fermez le compartiment des piles.

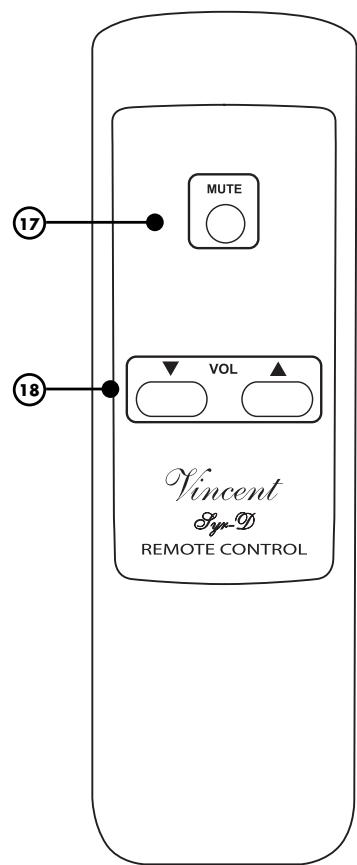

17. MUTE
Ce bouton sert à la mise en sourdine du système. Aussi bien la sortie du casque d'écoute que les sorties du préamplificateur (14) sont alors coupées. Un nouvel appui sur ce bouton rétablit le volume original.
18. VOL
Sert à modifier le volume du casque d'écoute et le signal de sortie des sorties du préamplificateur « OUTPUT » (14).
Installation
Réalisez les raccordements de câbles dans l'ordre préconisé ci-dessous. Raccordez d'abord le cordon secteur à l'appareil, puis branchez-le à la prise du secteur.
Dépose du capot de protection
Avant la première installation, retirez les capuchons de protection des connecteurs à utiliser, situés sur la façade avant de l'appareil.
Fiches de raccordements
Veillez à ce que les jonctions soient bien fixées. Les connexions insuffisantes peuvent causer des parasites, des défailles et des dysfonctionnements.
Prises RCA
Des branchements RCA mécaniquement identiques existent en tant que connexions des entrées et des sorties. Veillez à ne pas mélanger ces connexions lors de l'installation!
Veillez à ne pas intervenir sur les entrées analogiques droite et gauche. Souvent, de telles connexions RCA présentent les couleurs suivantes : rouge pour le canal de droite, noir ou blanc pour le canal de gauche.
Un contact entre la broche centrale de la fiche RCA avec la douille extérieure de contact de la fiche RCA peut, dans le pire des cas, provoquer une déterioration des appareils, lorsque ceux-ci sont sous tension. C'est pourquoi il ne faut jamais changer les raccordements lorsque les appareils sont sous tension!
- Faux -
- Correctement -
Cables de liaison
Pour exploiter au moins le potentiel de qualité sonore des composants, on ne devrait utiliser que des câbles de liaison et de haut-parleurs de qualité supérieure, par exemple des câbles Vincent. Utilisez de préférence des câbles audio blindés. Notre revendeur se fera un plaisir de vous conseiller à ce sujet.

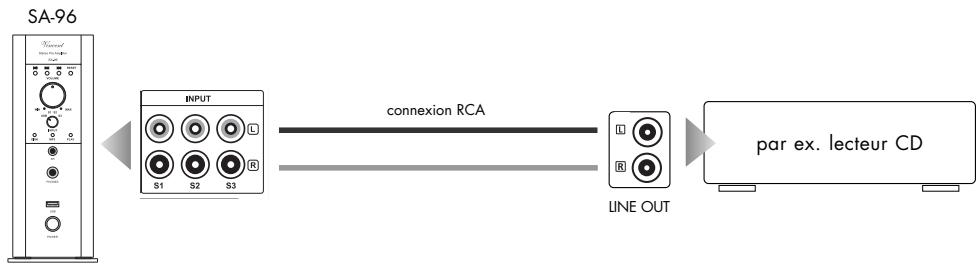

Raccordement des appareils SOURCE
Pour permettre la disposition du système, les signaux musicaux de vos sources d'entrée (lecteur de CD, tuner etc.), vous pouvez raccorder jusqu'à trois appareils avec sortie de haut niveau stéréo analogique, comme par exemple des lecteurs de CD. La plupart des bornes de sortie sont désignées par « LINE OUT », « AUDIO OUT » ou « FRONT OUT ». Vous trouverez des informations sur les possibilités de raccordement des appareils source dans leur mode d'emploi. En ce qui concerne les entrées son correspondantes « S1 »... « S3 », il s'agit d'entrées haut niveau de qualité électrique standard identique avec prise RCA. Elles ont une fonction identique, elles ne se distinguent que par leur désignation.
Pour utiliser une platine tourne-disque, il vous faut utiliser un préamplificateur phono, soi-disant correcteur préliminaire, qui est installé dans le réseau des signaux entre la platine tourne-disque et l'une des entrées du niveau supérieur. Certains modèles de platine tourne-disque en sont déjà équipés et peuvent donc être directement branchés. Vous trouvez des informations complémentaires dans les instructions de service de cet appareil.
Souvent, avec l'aide d'adaptateurs, on pourra utiliser le son stéréo d'appareils, dont les sorties ne peuvent pas être raccordées avec des douilles de sortie RCA, mais d'autres fiches (fiche DIN, fiche à Jack).

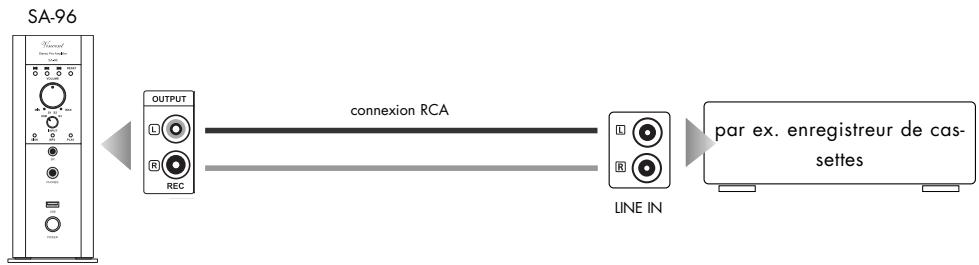

Raccordement d'un appareil d'enregistrement
Vous pouvez raccorder aux prises « OUTPUT REC » (12) de la zone de raccordements à l'arrière de l'appareil, si vous le souhaitez, un appareil d'enregistrement (par ex. un enregistreur de CD, de cassettes ou similaire) ou un autre appareil, qui doit recevoir le niveau de sortie stéréo (niveau sonore de ligne), non modifié, fixement réglé du son de la source de signal sélectionnée au préamplificateur. Le niveau de sortie est indépendant du réglage du volume et la mise en sourdine.
Reliez pour cela cette sortie de signal par une paire de câbles RCA, à l'entrée du signal (« LINE IN », « TAPE IN » ou « REC IN ») de l'appareil d'enregistrement.
Veuillez noter que certains appareils d'enregistrement peuvent avoir une influence perturbatrice sur le signal audio en question. Certains appareils d'enregistrement ont plutôt une impédance d'entrée basse, qui peut légèrement fausser la tension du signal d'entrée. Pour une appréciation maximale de la musique, nous recommandons de ne maintenir le raccordement aux prises « REC », que pendant la durée de l'enregistrement.

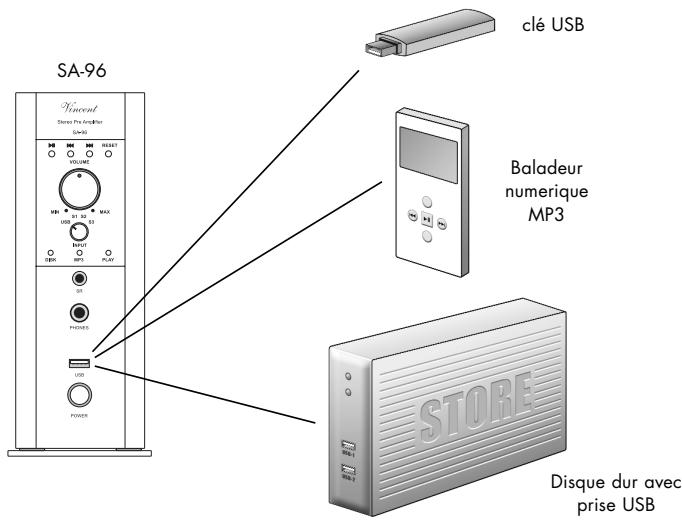

Raccordement d'un support memoire USB
Sur la prise USB située à l'avant du préamplificateur, on peut raccorder un support mémoire USB ou un lecteur MP3, qui dispose d'une fiche USB-A. L'appareil accepte les mémoires qui ont été formatées avec des systèmes de fichiers FAT12, FAT16 ou FAT32 et qui s'annoncent avec la classe d'appareil « mass storage ». La plupart des clés USB appartiennent à cette catégorie, portable MP3-Player, portable Mediaplayer ou disques durs avec prise USB. L'appareil SA-96 supporte le standard USB1.1.
Veuillez noter que, la lecture des fichiers se trouvant dans l'appareil raccordé se fait par le lecteur intégré dans l'appareil SA-96 et qu'un éventuel lecteur incorporé dans l'appareil raccordé, ne peut pas être utilisé via la liaison USB.
Il n'est pas possible de raccorder un PC via une liaison USB.
Il n'est pas possible de dire les fichiers musicaux d'un autre format que le format MP3.
Pour éviter les pertes de données, il faut éviter de déconnecter la prise USB d'une mémoire ou d'un lecteur MP3 en cours de lecture!

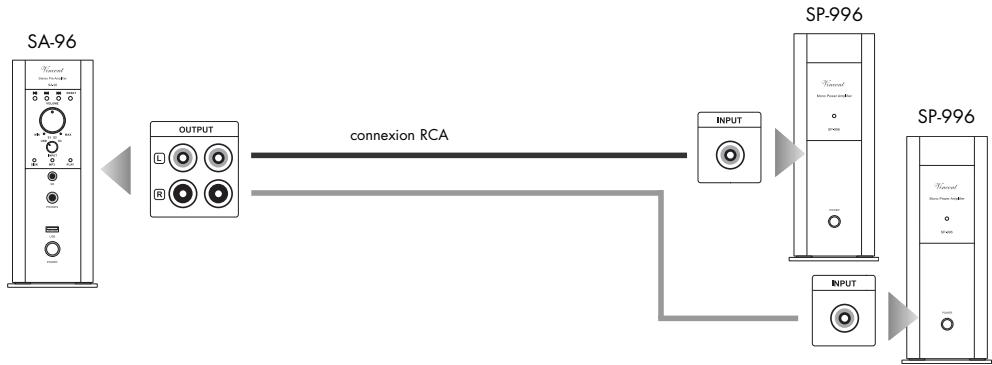

Raccordement à un ou à plusieurs amplificateurs de puissance
Le préamplificateur SA-96 possède deux sorties de préamplificateur stéreo avec prises RCA pour la liaison avec le ou les amplificateur(s) de puissance. Le signal musical stéreo (R, L) est émis par chacune de ces deux prises RCA. Vous avez ainsi la possibilité de raccorder un ou deux amplificateurs stéreo de puissance, jusqu'à quatre amplificateurs de puissance mono, ou un étage de puissance multicanal pour alimenter jusqu'à quatre haut-parleurs. Ainsi, on peut également exploiter soit plus de deux haut-parleurs ou deux haut-parleurs en Bi-Amping (par exemple avec deux étages de puissance stéreo). Les amplificateurs de puissance alimentent les haut-parleurs du système, les haut-parleurs sont raccordés aux sorties de l'amplificateur de puissance. Raccordez les douilles de sortie nécessaires de la zone de raccordement « OUTPUT » aux douilles d'entrées RCA des canaux d'amplification de puissance (généralement désignées par « INPUT » ou « POWER AMP IN »). Pour ce faire, vous avez besoin de câbles de raccordement RCA. Le schéma suivant montre le raccordement de deux amplificateurs de puissance mono (exemple Vincent SP-996).
Si on doit raccorder les canaux d'amplificateurs de puissance pour deux paires de haut-parleurs, il faudra utiliser en plus la deuxième paire des sorties stéréo du préamplificateur.
Si quatre canaux d'amplification de puissance sont disponibles et que les haut-parleurs le supportent, il est aussi possible d'utiliser une paire de haut-parleurs en « Bi-Amping ». Les haut-parleurs utilisés doivent être adaptés à ce type de raccordement. Vous pouvez vous en assurer par la présence de la double prise du terminal de haut-parleurs, dont les pontages peuvent être enlevés pour une utilisation en Bi-Amping ou en Bi-Wiring. Notre revendeur vous conseillera volontiers pour ce type de raccordement.
Branchement d'un CASQUE
Un casque équipé d'une fiche à jacks de 6,3 mm peut être branché sur la face de l'appareil à la prise « PHONES » (8). On peut utiliser tout casque d'écoute ayant une impédance de 32 à 600 Ohm. Des casques non appropriés avec une impédance trop basse peuvent endommager le lecteur ou provoquer un volume sonore qui risque d'altérer votre faculté auditive. Réduisez le volume avant de connecter/déconnecter (ce bouton sert également au réglage du volume du casque d'écoute). Le raccordement du casque d'écoute n'a aucune influence sur les signaux de sortie du préamplificateur.

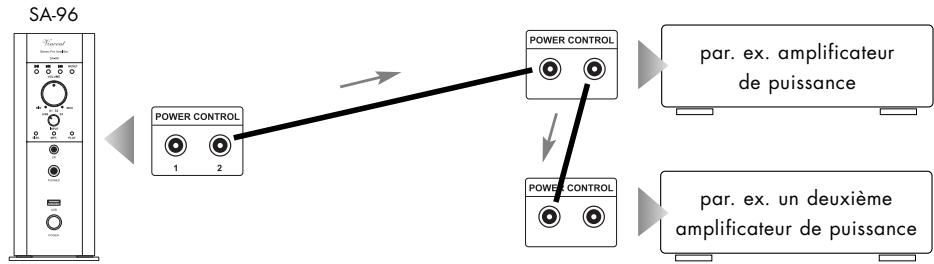

Liaisons CABLES pour la commande de mise sous tension (POWER control)
De nombreux systèmes AV se composent de nombreux composants individuels. Pour éviter de les mettre en marche et de les arrêter l'un après l'autre à chaque utilisation, certains fabricants ont équipé les appareils avec un circuit appelé « Power Control », ou aussi « Trigger » ou encore « Commande de mise sous tension ». Ce type de télécommande Standby est avant tout utilisé pour les préamplificateurs et les amplificateurs. Pour pouvoir l'utiliser, des liaisons câblées doivent être réalisées directement ou indirectement entre le préamplificateur et tous les appareils qui supportent cette fonction. La fonction « POWER CONTROL » a pour effet de mettre en marche ou d'arrêter automatiquement tous les appareils, qui supportent cette fonction, en même temps que la mise en marche ou l'arrêt d'un des appareils raccordés au système (en général le préamplificateur). Veuillez noter que tous les appareils qui réagissent à la commande de mise sous tension, ne sont pas coupés du secteur, mais seulement maintenus en état de veille. On utilise pour cela des câbles à deux conducteurs, équipés de fiches banane 3,5 mm (mono). Pour chaque liaison entre deux appareils, il faut utiliser un de ces câbles.
Si l'ensemble du système doit être mis en marche ou à l'arrêt à partir du préamplificateur SA-96, les liaisons de câbles décrites ci-dessous pour la commande de commutation doivent être réalisées correctement. Si le mode de fonctionnement décrit ci-dessus n'est pas souhaité, il suffit, la plupart du temps, de renoncer aux liaisons câblées décrites dans ce paragraphe.
L'appareil SA-96 possède deux prises de sortie pour la commande de commutation. On peut ainsi y raccorder directement deux appareils. S'il y a plus de deux appareils raccordés, qui doivent être commandés, il sera nécessaire de faire passer la liaison de commande entre le préamplificateur et les autres appareils à commander, via les deux appareils qui sont raccordés directement. Pour ce faire, on pourra utiliser sur la plupart des appareils une des deux prises « POWER CONTROL » comme entrée du signal et l'autre comme sortie du signal. De cette façon, un nombre théoriquement infini d'appareils peut être alimenté avec les impulsions de commande. Cette méthode, consistant à mettre en circuit les entrées et les sorties des appareils et de les enchaîner ainsi, est aussi appelée « daisy chaining ».
De nombreux appareils, qui peuvent être commandés par un signal de mise sous tension (sauf préamplificateur ou amplificateur), possèdent deux douilles de connexion, qui ne sont pas désignées comme entrée ou sortie. Dans ce cas, on peut librement choisir l'une des deux.
Les connecteurs « POWER CONTROL » des préamplificateurs ou des amplificateurs ne doivent jamais être reliés entre eux ! Un seul préamplificateur ou un seul amplificateur peut être raccordé via une liaison « POWER CONTROL » directement ou indirectement à tous les autres appareils !
Raccordement du CORDON d'alimentation secteur
Assurez-vous que la tension d'alimentation électrique de votre habitation est conforme à celle exigée par l'appareil. La tension et la fréquence demandées sont à relever à l'arrière de l'appareil à côté de la prise secteur. Si l'alimentation secteur est conforme, enfoncez entièrement la fiche protégée du cordon d'alimentation fourni, dans la prise secteur à l'arrière de l'appareil. Reliez l'autre extrémité du cordon secteur à une prise secteur.
UTILISATION DE L'APPAREIL
| Action | Touches(s) | Description |
| Mise en marche et arrêt | POWER (10) | L'appareil n'a pas de mise en veille, il est mis en marche et arrêté par le commutateur en façade avant. En position arrêt, il n'est plus sous tension. La séquence de commutation est indiquée au dessus des prises des câbles de raccordement pour la commande de commutation « POWER CONTROL ». Avant de mettre l'appareil en marche, prenez la précaution de réduire le réglage du volume sonore. Àprouès commutation, la LED du bouton tournant du volume clignote et l'appareil a besoin de quelques secondes, pour doivent opérationnel. Ce qui sera le cas, quand la LED-Volume restera allumée en continu. |
| Réglage volume sonore | VOLUME (2)VOL▲ et VOL▼ (18) | Sur l'appareil : tournez le bouton tournant « VOLUME » dans le sens horaire pour augmenter le volume, dans le sens antihoraire pour le diminuer.AVEC la télécommande : appuyez en continu sur la touche « VOL▲», pour augmenter le volume. Utilisez la touche « VOL▼», pour le diminuier.Le réglage du volume n'a aucune influence sur le signal de la sortie pour enregistrement « OUTPUT REC » (12). |
| Sélection de l'entrée | INPUT (3) | Ce bouton tournant possède quatre positions avec maintainier pour les trois sources d'entrée des prises « S1 », « S2 », « S3 » et le lecteur MP3. La source souhaitée peut être sélectionnée par rotation du bouton tournant. Avant la commutation du canal d'entrée, it est prudent de diminuer le volume! La Sélection de l'entrée n'a aucune influence sur les fonctions du lecteur MP3 intégré à l'appareil et sur l'état d'un appleil USB raccordé. |
| Mise en sourdine | MUTE (17) | La mise en sourdine ne peut être effectué qu'avac la télécommande. Elle déconnecte le casque d'écoute (8) ainsi que les sorties du pré-amplificateur « OUTPUT » (15) et par conséquent les haut-parleurs du système. Pendant que la mise en sourdine est activée, la LED du bouton tournant de volume clignote. Par un nouvel appui, on rétablit le volume précédemment réglé. La mise en sourdine n'a pas d'action sur le signal de la sortie pour enregistrement « OUTPUT REC » (12). |
Lecteur MP3 integre
Les fonctions de reproduction du lecteur MP3, ainsi que les fonctionnalités USB sont indépendantes de la sélection d'entrée. Quand le préamplificateur SA-96 est en service, un appareil USB peut être raccordé à tout moment, ou la reproduction peut être lancée ou arrêtée.
| Action | Touches(s) | Description |
| Raccordement d'un support mémoire USB | Raccordez la clé USB ou la fiche USB-A de l'appareil à raccarder à la prise USB (9) de l'appareil SA-96. Ceci peut être fait à tout moment, même si une autre entree (3) a été sélectionné. La procédure de déclaration suivante s'effectue automatiquement. Si un appareil adapté est raccordé, la LED « DISK » (4) s'allume. Tous les dossiers et sous-dossiers contenant des fichiers mémorisés avec extension « .mp3 » sont d'abord analysés. Si au moins un fichier approprié est détecté, le voyant « MP3 » (5) s'allume. Veuillez notes, que la recherche se limite s'eelument à tracer les fichiers avec extension « .mp3 », sans vérifier s'il s'agit d'un fichier MP3 valable. Des fichiers avec extension « MP3 » peuvent être lus par erreur sans le son.II n'est pas possible d'utiliser des appareils hôte USB, comme par exemple des PC. | |
| Reproduction MP3 | II(PLAY/PAUSE)II(SKIP back)II(SKIP forward)RESET | Ce n'est qu'après la fin du processus de recherche, qu'un appui sur la touche « PLAY/PAUSE » (1) lance la lecture pour reproduction. La LED « PLAY » (6) reste allumée pendant la lecture. Pour pouvoir écouter la reproduction continue des fichiers MP3 avec un casque d'écoute ou un amplificateur de puissance raccordés, il faut que l'entrée « USB » soit sélectionnée au selecteur d'entrées « INPUT » (3). Les fichiers contens dans le répertoire principal de la mémoire sont produits en premiers, viennent ensuite les fichiers des sous-repertoires. Il est possible de commuter les autres canaux d'entrée pendant la reproduction MP3, sans pour autant l'interr compromise. Par appuis successifs sur « PLAY/PAUSE » (1), vous activez ou désactiverz la pause de la reproduction.Pendant la pause, la LED « PLAY » reste éteinte.En utilisant les touches SKIP (1) vous pouze sauter, pendant la reproduction, au titre suivant ou précédent. Les touches ne peuvent pas'être utilisées pour une avance ou un retour rapide.L'appareil ne possède pas de touche « STOP » séparée. Pour terminer la lecture, appuyez sur la touche « RESET » (1) à l'avant de l'appareil.Le contenu de la mémoire est ensuite reliu. |
| Déconnexion du support mémoire USB | RESET | Le préamplificateur SA-96 ne possède pas de touche séparée pour clore la session/retirer l'appareil USB. Avant de retarder la fiche USB ou l'appareil USB, mettez le lecteur intégré à l'état « STOP», en appuyant sur la touche « RESET » (1) et attendez 20 secondes, jusqu'à ce que la lecture du répertoire soit effectué. Ceci est terminé, lorsque la LED « MP3 » (4) s'allume en continu ou si la recherche des titres musicaux n'a fourni aucurn résultat après vingt secondes. Vous reconnaîtrez cela sur la clé USB, quand sa LED s'arrête de clignoter. Alors seulement, vous pourrait resterir la liaison USB en toute sécurité. |
Temps de rodage / échauffement
Vos appareils audio demandent un certain temps pour atteindre leurs performances maximales. Ce laps de temps est très différent pour les différents composants de votre système. Vous obtiendrez un son de toute nouvelle qualité et plus homogène en laissant l'appareil sous tension.
Profitez de l'expérience de votre revendeur!
Ronflement du secteur
Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un renflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel appareil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut causer le problème.
L'expérience montre que ce phénomène est soit dû à la connexion d'antenne du tuner ou du téléviseur, soit en relation avec des ordinateurs personnels, haut-parleurs électrostatiques, subwoofers, platines tourne-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.
Une autre cause possible du ronflement est une interférence électromagnétique entre l'alimentation d'autres appareils (p. ex. amplificateur, récepteur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.
Certains amplificateurs finaux possèdent un commutateur « Ground Lift ». Lorsqu'on le presse, la masse du châssis et la masse du conducteur de
Terre sont séparées du point de masse central de l'appareil. Le conducteur de terre conserve sa fonction. Cela peut aider à empêcher le renflement.
Sur presque tous les appareils électriques, le potentiel de masse de tous les signaux est amené sur un point central. Ils trouvent exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possède une liaison inamovible avec le boîtier à un point stratégique favorable et les deux points sont également le plus souvent raccordés au point de masse central. C'est ainsi qu'on obtient un effet de blinding du boîtier. Certains appareils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrêt de l'appareil. Quand celui-ci est mis en marche (s'il se trouve en position "ON"), le conducteur de protection et le boîtier sont tous deux déconnectés du point de masse, l'effet de protection du conducteur de protection est conservée.
Si vous ne parvenez pas à éliminer vous-même ce renflement, votre revendeur vous y aidera.
Qualité des fichiers audio MP3
Il est possible de réaliser soi-même des fichiers MP3 sur PC. Les programmes qui exécutent les conversions/codifications proposent pour cela différents paramétrages. La fréquence d'échantillonnage et la résolution devraient être du même ordre que celui des CD audio correspondants, c'est-à-dire 44,1 kHz et 16 bits. On devrait utiliser un débit de 128 kbit/s (kbps) et supérieur, pour approcher au plus près la qualité du son d'un CD. Le choix de l'algorithme de codage utilisé par le programme a aussi une influence sur la qualité du son.
Resolution de problemes
| Symptom | Cause possible du début | Remède |
| Pas de fonctionnement après mise en marche du commutateur secteur | Le cordon secteur n'est pas relié à une prise opérationnelle.Lé cordon secteur est défectueux ou il n'est pas entièrement enforcé dans la prise secteur ou celle de l'appareil.Fusible de l'appareil ou appareil défectueux. | Réalisez une liaison à une prise opérationnelle avec la tension appropriée.Vérifiez le cordon secteur, remplacez-le évientuellement et enforcez sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil.Prenez contact avec votre répondeur. |
| Pas de son, bien que l'appareil soit sous tension et activé (la LED volume s'allume) | L'appareil source actuellément sélectionné n'émet aucun signal.Un des réglages audio d'un lecteur DVD raccordé (analogue/digital) est mal choisi.La sortie de l'appareil source n'est pas ou est mal raccordée ou pas raccordée à la bonne borne d'entrée du préamplificateur.Le mauvais canal d'entrée a été sélectionné au préamplificateur.Le volume est régèle trop bas.L'amplificateur a été mis en sourdine (fonction Mute).Le ou les amplificateurs (s) de puissance n'a (ont) pas été correctement raccordés (s) au préamplificateur, il(s) est/son hors tension ou défectueux.Les câbles de haut-parleurs ne sont pas correctement raccordés aux bornes de raccordement ou sont défectueux. | Démarrez la lecture de la source de signal raccordée.Corrigez les paramètres du Setup du lecteur.Corriguez la liaison de la source de signal.Corriguez la sélection d'entrée (3).Augmentez prudemment le volume (2).Désactivez la mise en sourdine (touche « MUTE » (17)).Vérifiez le raccordement, la disponibilité et le fonctionnement du/des amplificateur(s) de puissance.Vérifiez et serrez les câbles de haut-parleurs aux bornes de l'amplificateur de puissance et aux bornes des haut-parleurs. |
| La reproduction sonore d'un canal de fonctionne pas | L'appareil source n'émet un signal que sur un seul canal.Un des câbles de signal entre l'appareil source et le préamplificateur n'est pas correctement fixé ou est défectueux.Un des câbles de haut-parleurs n'est pas correctement raccordé ou est défectueux. | Vérifiez l'appareil source, par exemple avec un autre amplificateur.Vérifiez et serrez ces câbles.Vérifiez et serrez les câbles de haut-parleurs aux bornes de l'amplificateur et aux bornes des haut-parleurs. |
Resolution de problemes
| Symptôme | Cause possible du début | Remède |
| Le support mémoire USB n'est pas reconnu - la LED « DISK » n'est pas allumée | Le système de fichier ou la classe de l'appareil USB ne correspond pas aux exigences. | Retirez la fiche USB et rebranchez-la. Si cela reste sans succès, l'appareil USB ne peut pas être utilisé avec l'appareil SA-96. |
| Les fichiers musicaux ne sont pas reconnu - la LED « MP3 » ne s'allume pas | Il n'y a pas de fichiers MP3 compatibles sur le support mémoire/lecteur connecté. | Avant le raccordement à l'appareil SA-96, copiez des fichiers MP3 sur l'appareil USB. |
| Aucune fonction ne peut être exécutée à l'aide de la télécommande | Absence de piles dans la télécommande, erreur de montage des piles ou les piles sont vides.Laétique entre la télécommande et l'appareil est masquée, la portée de l'appareil est dépassée ou l'appareil est utilisé avec un décalage létalr trop important.L'appareil n'est pas sous tension. | Vérifiez et remplacez les piles si nécessaire.Essayez de diriger la télécommande vers la façon de l'appareil sans obstacle entre les deux, à une distance inférieure à 7 mètres, face à l'appareil sans décalage létalr.Mettez l'appareil sous tension. |
| Bourdonnement audible des basses | Voir paragraphe « Ronflement du secteur » au chapitre « Conseils » | |
| Plage de transmission : | 20 Hz - 20 kHz (±0.5dB) |
| Facteur de distorsion (1 kHz, 100 mW) : | < 0,1% (1 kHz; 0,1 W) |
| Rapport signal/bruit : | > 90 dB |
| Facteur d'amplification : | 11,6 dB |
| Sensibilité d'entrée : | 380 mV |
| Impédance d'entrée : | 47 kΩ |
| Déparation des canaux : | > 80 dB |
| Tension nominale de sortie du préamplificateur : | 2 V |
| Puisance nominale de sortie du casque d'écoute : | 1 W à 32Ω |
| Puisance de sortie du préamplificateur : | 250 mW à 300Ω |
| Alimentation : | 220V-240V / 50 Hz |
| Puisance consommée : | 20 W |
| Entrées : | 3 x RCA entrées stéreo de haut niveau, 1x USB |
| Sorties : | 2x RCA stéreo (PRE OUT), 1x RCA stéreo (REC OUT), 1x casque (6,3 mm prise Jack), 2x POWER CONTROL (3,5 mm prise Jack) |
| Dimensions (LxHxP) : | 93 x 234 x 220 mm |
| Poids : | 3 kg |
| Variante de couleur : | noir/argent |
Sources audio/lecteurs sources
Composants de votre chaîne hi-fi et tous les autres appareils dont vous pouvez écouter le son via le système en les branchant au préamplificateur ou à l'amplificateur intégré. Cela comprend les lecteurs de CD, les lecteurs de DVD, les tuners (radios), les lecteurs de cassettes, les enregistreurs DAT, les ordinateurs personnels, les platines tourne-disques, les lecteurs audio portables et bien d'autres.
Pour cette configuration de l'installation, on raccorde un haut-parleur approprié avec deux câbles de haut-parleur séparés à deux canaux de l'amplificateur. Les haut-parleurs appropriés ont un double raccordement (quatre bornes de serrage de haut-parleur). Les pontages métalliques normalement utilisés au double raccordement des haut-parleurs doivent être retirés. Un câble est relié à la paire de bornes de serrage prévue pour les fréquences élevées, l'autre à celle prévue pour les basses fréquences. Un canal d'amplificateur est prévu pour l'alimentation de la plage des sons médium et aigus du haut-parleur, le deuxième alimente la plage des basses du haut-parleur. Le filtrage de l'ensemble de la plage de fréquence s'effectue au niveau des filtres des haut-parleurs. Pour ce mode de fonctionnement, il faut doubler les canaux d'amplification de puissance (généralement un doublement des amplificateurs de puissance) et un double câblage. Par rapport au Bi-Wiring, cette combinaison de haut-parleurs et d'amplificateurs en mode Bi-Amping est bien plus avantageuse en matière de qualité du son.
Dans ce cas, les haut-parleurs appropriés sont raccordés par deux câbles séparés (ou par un câble à quatre conducteurs) aux bornes de serrage de sortie de l'amplificateur ou de l'étage de sortie. Le filtrage de l'ensemble de la plage de fréquence s'effectue au niveau des filtres des haut-parleurs. Un câble est relié au bornier de serrage prévu à cet effet pour les fréquences élevées, l'autre sera relié
à la paire de bornes de serrage prévue pour les fréquences basses. Ceci double le coût du câblage, pour de nombreuses combinaisons de haut-parleurs et d'amplificateurs il en résulte cependant une meilleure qualité du son. Avant de passer au système BiWiring, il faut d'abord stérer les pontages métalliques du double bornier des haut-parleurs.
Sensibilité d'entrée
Terme désignant la plus faible tension d'entrée qui, à réglage maxi du volume de l'amplificateur, produit la puissance de sortie maxi. Exemples: 100 mV à 500 mV (millivolts) pour entrées de haut niveau sonore, 2 mV à 5 mV à l'entrée phono MM ou 0,1 mV à 0,5 mV à l'entrée phono MC.
MP3 (MPEG-1 Layer 3-Codec) est un procédé de compression et un format de fichier audio. Il a été développé en même temps que les procédés de compression de données de signaux vidéo au standard MPEG-1, mais est également utilisé de façon indépendante. Les fichiers sont reconnaissables à leur extension «.mp3». Les données digitales brutes (par exemple celles d'un CD audio) sont traitées de telle façon, que leur volume soit considérablement réduit. Le signal subit une ALTERATION pratiquement inaudible, mais le procédé provoque tout de même une perte d'information. Le format autorise différentes caractéristiques des données audio brutes : mono ou stéréo; des fréquences d'échantillonnage plus ou moins élevées, différentes profondeurs de mémorisation (par exemple 16 bits) et différents degrés de compression, définis par le taux de transmission (très souvent 128 kbit/s (kbps)). Lors de la lecture, le signal audio original est presque entièrement reconstitué.
Niveau (db)
Une manière de représenter toute grandeur physique ; mesure usuelle des tensions de signal et du volume. Est indiqué en décibels (dB). On désigne par tensions « au niveau Line » les tensions de signal inférieures à 1 Volt (RMS) qui conviennent comme signaux audio pour les entrées des amplifi
Les entrées de l'amplificateur (se présentant en général sous la forme de prises RCA) qui sont prévues pour les signaux du lecteur de CD, du lecteur de DVD etc. sont aussi désignées par « entrées de niveau Line » ou « entrées à haut niveau »
Désignation française de la connexion coaxiale RCA, initialement abréviation de « Radio Corporation of America », le nom d'une entreprise américaine. Fiches et câbles sont constitués d'un conducteur central et d'un conducteur extérieur concentrique. Permet la transmission d'un signal audio mono ou d'un signal vidéo. Par rapport au XLR, ce type de connexion est aussi appelé « liaison de signal asymétrique » (« unbalanced »).
Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numéro de série se trouve au dos de l'appareil.
Seriennummer:
Serial number:
Numéro de série:
