MODE D'EMPLOI SA-94 VINCENT

Manuel d'utilisation

français

SA-94

Stereovorverträker

Stereo Preamplifier

Préamplificateur stéréo

nous you remercions de la confiance que you nos temoignez en achetant ce produit de haute qualite. Il repondra à vos attentes élevées en termes de qualité sonore et de fabrication.

Meme si I'on peut comprendre que vous ayez envie d'utiliser immédiatement cet apparéil, nous vous prions de dire soigneusement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l' apparéil de manière optimale dans votre système, même si celui-ci a été installé par toute revendeur.

Veuillez respecter les consignes de sécurité, même si certaines peuvent vousPTRRE évidentes.

Voutrouverez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés.

Votre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.

Nous vous souhaitons beaucoup de plaisir avec notre / votre produit.

Votre équipe Vincent

INHALTSVERZEICHNIS/CONTENTS/SOMMAIRE

Consignes de sécurité 40
Autres consignes 41
Contenu de la livraison 42
Description de l'appareil 42
Télécommande 45
Installation 47
Utilisation de l'appareil 52
Conseils 53
Résolution de problèmes 54
Caracteristiques techniques 56
Glossaire 57

français

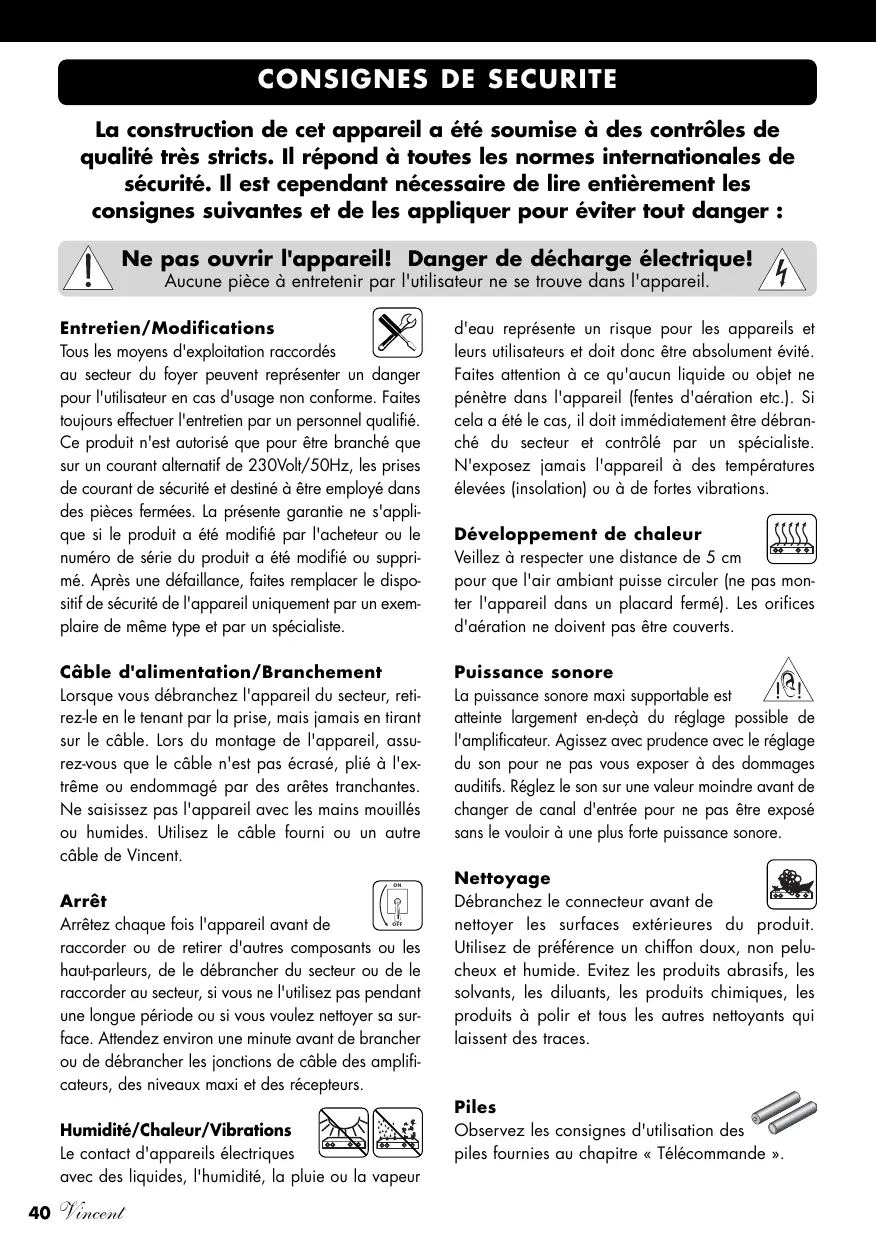

SICHERHEITSHINWEISE

La construction de cet apparéil a été soumise à des contrôleles de qualité très stricts. Il répond à toutes les normes internationales de sécurité. Il est cependant nécessaire de dire entièrement les consignes suivantes et de les appliquer pour éviter tout danger :

Ne pas ouvrir l'appareil! Danger de décharge électrique!

Aucune piece à entretenir par l'utilisateur ne se trouve dans l'appareil.

Entretien/Modifications

Tous les moyens d'exploitation raccordés

au secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/50Hz, les prises de courant de sécurité et destiné à être employé dans des pieces fermées. La presente garantie ne s'applique si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou supprimé. ÀpRES une défaillance, faites replacer le dispos-sitif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.

Câble d'alimentation/Branchement

Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le cable. Lors du montage de l'appareil, assurez-vous que le cable n'est pas écrasé, pié à l'extreme ou endommagé par des arêtes tranchantes. Ne saisissez pas l'appareil avec les mains mouillés ou humides. Utilisez le cable fourni ou un autre cable de Vincent.

Arrêt

Arétez chaque fois l'appareil avant de

raccorder ou de-retirer d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilise pas pendant une longue période ou si vous voulez nettoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jonctions de cable des amplificateurs, des niveaux maxi et des récepteurs.

Humidité/Chaleur/Vibrations

Le contact d'appareils électriques

avec des liquides, l'humidité, la pluie ou la vapeur

d'eau représenté un risque pour les apparciels et leurs utilisateurs et doit donc être absolument évité. Faites attention à ce qu'aucun liquide ou objet ne pénétre dans l'appareil (fentes d'aération etc.). Si cela a été le cas, il doit immédiatement être débranché du secteur et contrôle par un spécialiste. N'exposez jamais l'appareil à des températures élevées (insolation) ou à de fortes vibrations.

Développement de chaleur

Veilles à respecter une distance de 5 cm

pour que l'air ambient puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas etre couverts.

Puisssance sonore

La puissance sonore maxi supportable est

atteinte largement en-deça du réglage possible de l'amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le fouvoir à une plus forte puissance sonore.

Nettoyage

Débranchez le connecteur avant de

nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Evitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.

Piles

Observe les consignes d'utilisation des

piles fournies au chapitre « Télecommande »

AUTRES CONSIGNES

Montage de l'appareil

Le site de montage de l'appareil a une

incidence sur le son. Posez l'appareil uniquement sur une surface appropriée et stable. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommendons de placer les apparciels sur des racks Vincent et de ne pas lesposer l'un sur l'autre.

Appareils électroniques usages

Cet apparéil est soumis aux dispositions

fixées dans la directive européenne 2002/96/CE. L'identification est fournie sur l'appareil par le symbole représentant une poubelle rayée.

Pour le consommateur, cela signifie :

Tous les apparéils électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets menagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuerez à motiver les fabrikants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien apparéil, veillez vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez achetié.

Sigle CE

L'appareil répond aux directives UE

pour l'obtention du sigle CE et par conséquent aux exigences concernant les apparêils et électroniques (directives CEM, directives de sécurité et directives des apparêils à basse tension).

Explications/Remarques

Le present document a ete redigede par

Andreas Boer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Ifezeheim qui ne doit etre ni copie, ni distribué dans sa totalité ou en partie sans accord explicite et écrit.

Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent travaillene n'empanence a l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles.

Le contenu de ces instructions a uniquement un caractère d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprecisions pouvant y'être continues.

Conservation de l'emballage

Nous vous recommendons vivement de ne pas jitterer l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un évientuel autre transporte. Des dommages de transport se produit frequentlyment sur des appareils Hi-Fi lorsqu'ils sont emballés dans des emballages non adaptés. Comme l'emballage d'origine est parfaitement adapté à l'appareil, le risque de détérioration pendant le transport est fortement réduit.

Explication des symboles graphiques

L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.

Ce symbole a pour but d'affirrer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.

Ce symbole caractérisse des informations et des consignes utiles concernant la manipulation de l'appareil.

CONTENU DE LA LIVRAISON

Veuillez contrôle le contenu de l'emballage. Les accessoires suivants doivent être joints à l'appareil :

1 télécommande VRC-1
- 2 piles de type AAA (LR3)
- 2 cables audio XLR
- leprésent manuel
1 cable de distribution

DESCRIPTION DE L'APPAREIL

Bien que le développement se dirige constamment vers des formats de son numériques et des systèmes audio-video à plusieurs canaux, les chaînes stéreo de haute qualité jouissent à l'avenir, de la grande popularité. Les tendances actuelles n'ont en effet rien changé aux avantages des versions préamplificateurs/amplificateurs-de-puissance des systèmes par rapport aux amplificateurs intégrés. Les trois éléments suivants jouent un role prépondérant pour le traitement précis et authenticate des signaux de musique selon les exigences des pré-amplificateurs haut de gamme : la nature de l'in-stallation mécanique, la structure de l'alimentation interne de courant et la conception du circuit électronique (chemins des signaux, montage de l'amplificateur, composants électromécaniques). Cette reconnaissance constitue une exigence à ce stade primaire de la construction.

Le SA-94 est un préamplificateur stéreo avec télécommande de la marque Vincent pour un maximum de six sources d'entrée. Pour le boîtier, un châssis en aluminium a été choisi, l'alimentation et l'amplification du signal faible sont largement séparées. L'alimentation est assurée par deux grands transformateurs du secteur dimensionnés en noyau toroidal, les chemins des signaux pour

les deux canaux sont séparés des entrées jusqu'àux sorties du préamplificateur. Les signaux symétriques sont également produits à partie des signaux d'entrée asymétriques (par exemple celui d'un lecteur CD), pour pouvoir utiliser dans tous les cas ce type de connexion jusqu'à l'amplificateur de puissance. Cet amplificateur stéreo qui est peu concurrence pour ce qui est de la qualité du son et qui ne perd jamais le contrôle de tous les haut-parleurs raccordés, dans les configurations les plus diverses, constitue le résultat d'une recherche dispendieuse et d'une sélection rigoureuse des composants qui le constituent. Une particularite, comparativement à son prédécesseur SA93Plus, est la fonction POWER CONTROL. Une finition de qualité supérieure et un excellent rapport prix-performance vont de soi.

Ce préamplificateur est, d'autre part, le partenaire idéal des amplificateurs de puissance Vincent SP-994, SP-995, des lecteurs de CD/DVD et des tuners de Vincent. Comme haut-parleur, nous recommendons des produits des marques Vincent et Focal. Adapté aux meubles HiFi et aux cables de haut-parleurs du programme, on peut construire un système parfaitement harmonieux.

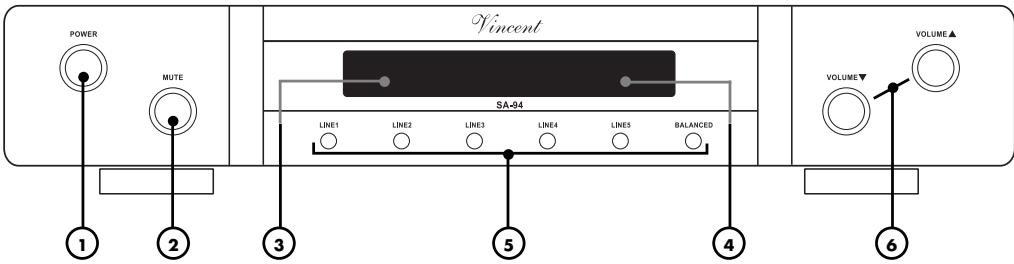

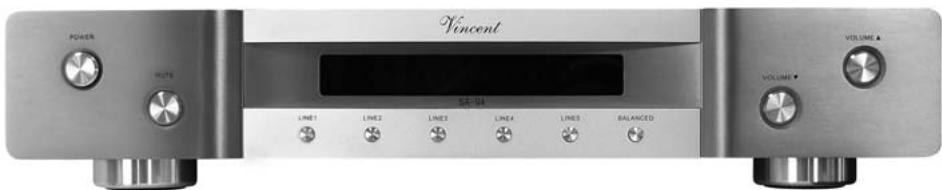

FACADE AVANT

1. POWER: Interrupteur secteur

Met l'appareil en MARCHE ou à l'ARRET, à l'ARRET, l'appareil est coupé de l'alimentation secteur.

2. MUTE : Volume-enclenchement du mode silencieux

Avec cette touche, les signaux des sorties du pré-ampli « OUTPUT » (9) ainsi que la sortie pour enregistrement « REC OUTPUT » (8) sont mis en sourdine.

3. Récepteur infrarouge de la télécommande

4. Affichage

En mode normal, affiche le nom du canal d'entree selectionne,le reglage du volume et I'etat de fonctionnement (p.ex.sourdine).Les valeurs correspondantes sont affichees,pendant que I'on proce de aux reglages (BALANCE,GAIN).

5. Touches de seLECTION d'entrées

Servent à selectionner les différentes sources d'entreprises raccordées à l'amplificateur (7).

6. VOLUME / : réglage du volume

Ces touches servent au réglage du volume total du système, c'est-à-dire les signaux des sorties du préampli stéreo « OUTPUT » (9).

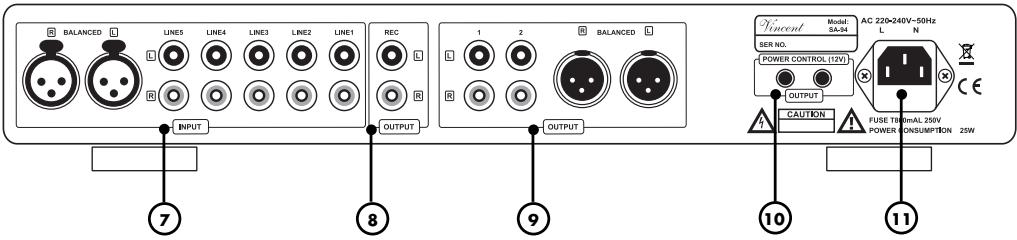

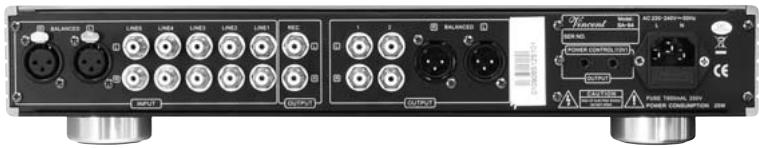

FACADE ARRIERE

7. INPUT: raccordement d'appareils source (1xXLR, 5xRCA)

Vou pouve raccorder à cette entree jusqu'à cinq apparéils source avec connecteurs RCA et un appar-
reil source avec connecteurs XLR (BALANCED).

8. REC OUTPUT : sortie pour enregistrement

Sert à raccorder, si souhaité, par exemple un apparéil d'enregistrement. Le signal stéreo de cette sortie, est identique à celui du signal de sortie de la source actuellement sélectionnée à l'une des bornes « LINE1 »... « LINE5 » et indépendant d'un règlement de VOLUME, BALANCE et GAIN. Les signaux des apparéils raccordés à « BALANCED » (7) ne sont pasamenés jusqu'à la sortie pour enregistrement. Si l'amplificateur est mis en sourdine (2)(12), la sortie d'enregistrement ne transmet également aucun signal.

9. OUTPUT: sorties de préamplificateur (1xXLR, 2xRCA)

Sur ces trois paires de connexion, le signal de son stéreo préamplifié de la source可以选择 à ce moment est transmis aux canaux d' amplificateur de puissance. Les deux sorties RCA et la sortie XLR doivent être utilisées simultanément. Le réglage du volume, la mise en sourdine et les fonctions GAIN et BALANCE retentissent sur le signal à ces sorties.

10. POWER CONTROL (12V)

Les signaux de commande de mise sous tension (Trigger) sont envoyés via ces douilles jack (3,5mm)

11. Prise secteur avec portefusible

Raccordez ici le cordon secteur et branchez-le au secteur. Le petit boitier en plastique en dessous de la prise secteur contient le fusible de l'appareil. Respectez les consignes de sécurité à ce sujeit.

TELECOMMANDE

Orientez la partie avant de la télécommande directement vers la face de l'appareil. Aucun obstacle ne doit se trouver entre la télécommande et l'appareil.

La distance entre la télécommande et l'appareil ne doit pas être supérieure à 7m, car la fiabilité de la télécommande diminue au-delà de cette portée.

Veillez à ne pas orienter obliquement la télécommande vers l'appareil, car au-delà d'un angle de ± 30^ par rapport à l'axe central, l'appareil peut eventuèlement réagir moins bien aux instructions de commande.

Remplacez les deux piles lorsque la distance d'utilisation de la télécommande par rapport à l'appareil diminue.

PILES

Utilisation des piles

L'utilisation non conforme des piles peut cause uneuite d'acide et, dans des cas extrêmes, une explosion.

Les piles doivent être insérées correctement quant à leur polarité, comme cela est indiqué par les repères prêsent à l'intérieur du boîtier des piles.

N'utilisez pas des piles neuves et usagées en même temps pour utiliser la durée de vie entière des piles. Faites attention à utiliser des piles de même type.

Certaines piles sont rechargeables, d'autres ne les sont pas. Observe les consignes de précaution et les instructions fournies sur les piles.

Retirez les piles si vous n'utilise pas la télécommande pour une durée prolongée.

Les piles ne doivent enaucun cas etre court-circuites,demontees ouchauffees.

Eliminez les piles usagées conformément aux dispositions locales de protection de l'environnement et ne les jetez pas avec les ordures menagères.

Utilisez exclusivement des piles rondes AAA (LR3).

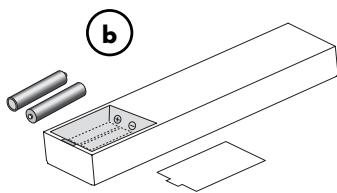

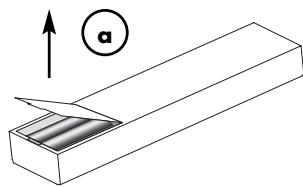

Remplacement/Insertion des piles

a) Ouvrez et enlevez le couvercle du logement des piles de la télécommande, en soulevant fortement la languette située au bord de la télécommande. Le couvercle du logement à piles est maintainu par un aimant, ne pas desserrer les vis!

b) Retirez évientuelles le piles usages et insérez correctement les piles neuves comme indiquésur le schéma dans le compartment des piles.

c) Remettez le couvercle du compartment et fermez

le compartment

des piles.

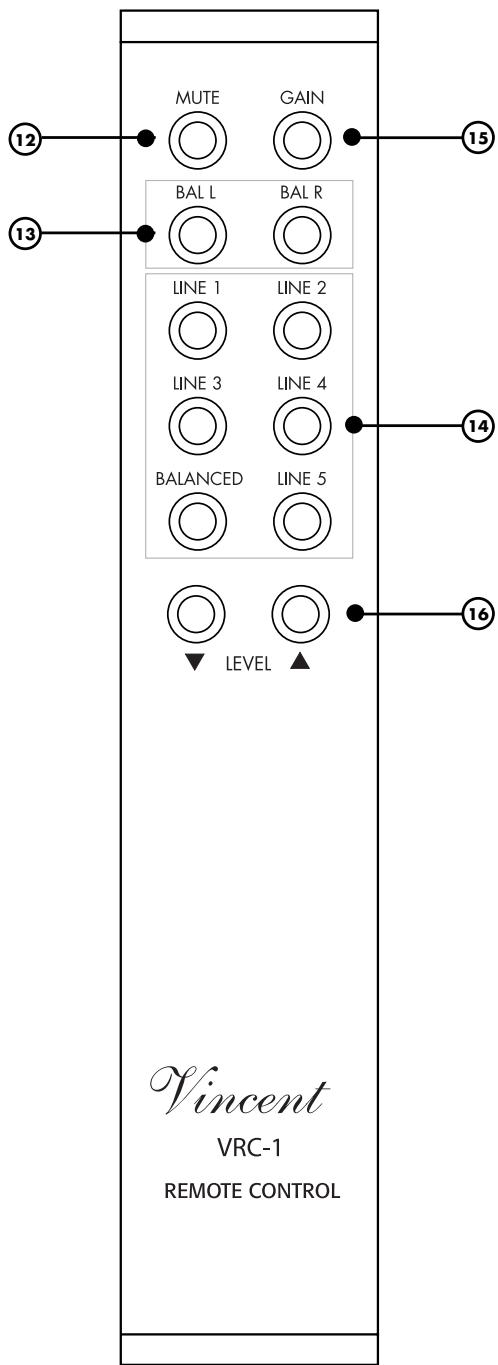

TOUCHES DE LA TELECOMMANDE

12. MUTE : touche de mise en sourdine

Cette touche coupe les signaux de la sortie « OUTPUT » (9) et la sortie d'enregistrement «REC OUTPUT » (8).

13. BAL-L et BAL-R

Si vous le souhaitez, vous pouvez régler la différence de niveau du volume entre le canal gauche et le canal droit.

14. Touches de seLECTION d'entrees

Servent à la sélection de l'appareil source raccordé, dont on peut écouter la reproduction.

15. GAIN: atténuation -8dB des signaux des sorties de haut-parleurs et de la sortie du préamplificateur

Après activation de cette fonction, les signaux de sortie de l'amplificateur de puissance et des haut-parleurs sont attenués de « -08dB » et le niveau des haut-parleurs du système abaisse. Ne devrait être activé, que si pour des valeurs basses de volume, le volume est déjà très élevé (avec amplifieurs de puissance à haute sensibilité).

16. LEVEL / : Touches de volume

Réglez ici le volume du système. Les signaux des sorties du préamplificateur « OUTPUT » (9) sont également influencés par ce fait.

INSTALLATION

Réalizez d'abord le raccordement des cables pour la sortie du signal de l'appareil. Raccordez alors seulement le cordon secteur et reliez-le à la prise secteur.

VEUILLEZ TENIR COMPTE DES INSTRUCTIONS SUIVANTES LORS DE L'INSTALLATION :

Dépose du capot de protection

Avant la première installation, retirez les capuchons de protection des connecteurs à utiliser, situés sur la façon arrrière de l'appareil.

Prises RCA

Des branchements RCA mécaniquement identiques existent en tant que connexions des entrées et des sorties. Veiliez à ne pas mélanger ces connexions

lors de l'installation !

Veillez à ne pas intervenir les connexions analogiques droite et gauche. Souvent, de telles connexions RCA représentent les couleurs suivantes : rouge pour le canal de droite, noir ou blanc pour le

canal de gauche.

Un contact entre la broche centrale de la fiche RCA avec la douille extérieure de contact de la fiche RCA, peut dans le pire des cas, provoquer une déterioration des apparèils, lorsque ceux-ci sont sous tension. C'est pourquoit, il ne faut jamais changer les raccordements lorsque les apparèils sont sous tension!

Câbles et fiches de raccordements

Veillez à ce que les jonctions soient bien fixées. Les connexions insuffisantes peuvent causeurs parasites, des defaillances et des dysfonctionnements.

- Faux -

- Correctement -

Pour exploiter au moins le potentiel de qualité sonore des composants, on ne devrait utiliser que des cables de liaison et de haut-parleurs de qualité supérieure, par exemple des cables Vincent. Utilisez de préférence des cables audio blindés. Notre revendeur se fera un prise de vous conseiller à ce sujeit.

Prises XLR

Veuillez notes que l'affection européen des signaux XLR est différente de l'affection americaine US. La constitution des cables est dans tous les cas identique. Pour autant que les deux apparciels reliés correspondent à la même norme, la liaison signal est correcte. Cela est toujours le cas, si les deux apparciels sont de fabrication Vincent. Si deux apparciels de norme différente sont raccordés, le signal est alors inversé. Dans ce cas, l'affection du signal doit être modifiée à une extrémité de la liaison. Adressez-vous à votre revendeur qui vous conseillera utilément.

1. Système Européenne (Pin 2 = HOT, Pin 3 = COLD)

Prenoz note que les signaux de l'entrée « BALANCED » (7) ne sont pas connectés pour la sortie d'enregistrement (REC OUTPUT). Si le lecteur de CD est, par exemple, connecté à « BALANCED » (7) à travers une connexion XLR, l'enregistrement de CD ne peut être réalisé pas à travers le préamplificateur.

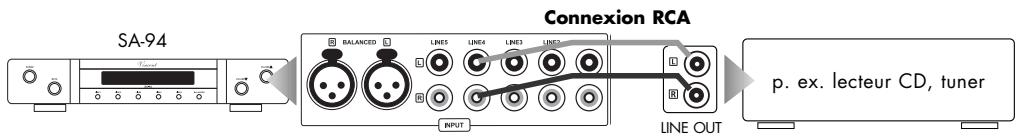

RACCORDEMENT DES APPAREILS SOURCE AVEC LA SORTIE RCA

Raccordez les sorties de ces apparciels source avec les entrées « LINE1 » ... « LINE5 » (7) de l' amplificateur. La plupart des bornes de sortie sont désignées par « LINE OUT », « AUDIO OUT » ou « FRONT OUT ». Vous trouvrez des informations sur les possibités de raccordement des apparciels source dans leur mode d'emploi.

Informations generales :

Pour utiliser une platine tourne disque, il vous faut utiliser un préamplificateur phono soi-disant correcteur préliminaire, qui est installé dans le réseau des signaux entre la platine tourne disque et l'une des entrées du niveau supérieur. Certains modèles d'platine tourne disque en sont déjà équipés et peuvent donc être directement branchés. Vous trouvez des informations complémentaires dans les instructions de service de cet apparéil.

Souvent, avec l'aide d'adaptateurs, on pourra utiliser le son stéreo d'appareils, dont les sorties ne peuvent pas être raccordées avec des douilles de sortie RCA, mais d'autres fiches (fiche DIN, fiche à Jack).

Il est possible de raccarder jusqu'à cinq sources stéreo avec les sorties haut niveau RCA. En ce qui concerne les entrées son correspondantes « LINE1 » ... « LINE5 » il s'agit d'entrées haut niveau de qualité électrique standard identique avec prise RCA. Elles ont une fonction identique, elles ne se distinguent que par leur désignation.

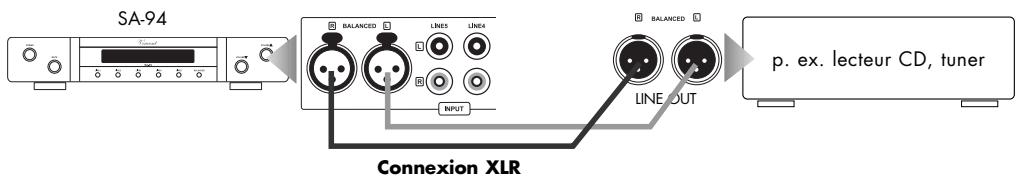

RACCORDEMENT D'UN APPAREIL SOURCE AVEC LA SORTIE STÉRÉO-XLR

L'entrée « BALANCED » (7) ne peut être raccordée qu'avac un apparéil, qui possède aussi une telle sortie symétrique. Vous la reconnaître à la forme des prises nominées XLR. Laissez cette entrée libre, si aucune de vos sources audio n'utilise ce type de connexion. Parfois des apparéils source audio possèdent aussi les deux types de raccordement.

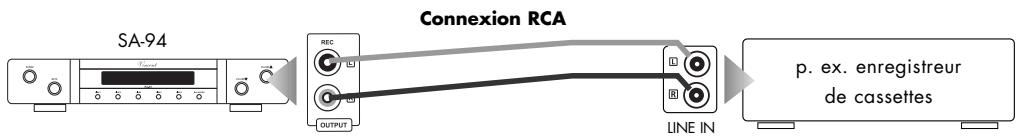

RACCORDEMENT D'UN APPAREIL D'ENREGISTREMENT

Vouss pouvez raccorder aux prises « REC OUTPUT » (8) de la zone de raccordements à l'arrête de l'appareil, si vous le souhaitez, un apparéil d'enregistrement (par ex. un enregistrateur de CD, de cassettes ou similaire) ou un autre apparéil, qui doit receiveoir le niveau de sortie stéreo (niveau sonore de ligne), non modifié, fixement régledu son de la source de signal sélectionnée au préamplificateur. Le niveau de sortie est indépendant du réglage du volume (VOLUME, LEVEL) et les fonctions GAIN et BALANCE. Les signaux d'entrée « BALANCED » (XLR) ne sont pas disponibles pour la sortie d'enregistrement (REC OUTPUT) et de plus ne peuvent pas être usages pour l'enregistrement. Tout que le préamplificateur est mis sur silence (2)(12), la sortie d'enregistrement est également mise en silence.

Reliez pour cela cette sortie de signal par une paire de cables RCA, à l'entrée du signal (« LINE IN », « TAPE IN » ou « REC IN ») de l'appareil d'enregistrement. Veuillez notes, que certains appareils d'enregistrement peuvent avoir une influence perturbatrice sur le signal audio en question. Certains appareils d'enregistrement ont只不过 une impédance d'entrée basse, qui peut légèrement fausser la tension du signal d'entrée. Pour une appréciation maximale de la musique, nous recommendons, de ne maintainir le raccordement aux prises « REC », que pendant la durée de l'enregistrement.

RACCORDEMENT DU CORDON D'ALIMENTATION SECTEUR

Assurez-vous que la tension d'alimentation électrique de votre habitation est conforme à celle exigée par l'appareil. La tension et la fréquence demandée sont à relever à l'arrière de l'appareil à côte de la prise secteur. Si l'alimentation secteur est conforme, enforcez entièrement la fiche protégée du cordon d'alimentation fourni, dans la prise secteur à l'arrière de l'appareil (11). Reliez l'autre extrémité du cordon secteur à une prise secteur.

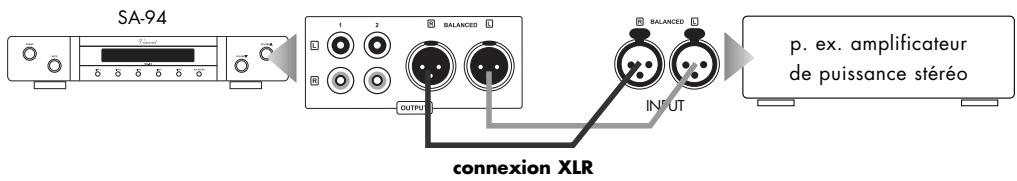

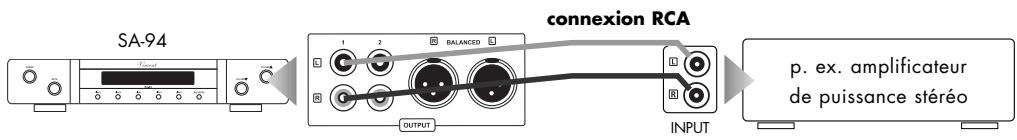

RACCORDEMENT A UN OU A PLUSIEURS AMPLIFICATEURS DE PUISSANCE

Près de six canaux d'amplificateurs de puissance (3x stéreo) peuvent être connectés et ainsi aussi soit plus de deux haut-parleurs ou deux haut-parleurs dans le Bi-Amping (p. ex. avec deux amplificateurs de puissance stéreo) sont exploités. Le signal musique stéreo est perceptible simultanément à travers les paires de raccord RCA (1,2) et la paire de raccord XLR (BALANCED). Les amplificateurs de puissance alimentent les haut-parleurs du système, les haut-parleurs sont raccordés aux sorties de l'amplificateur de puissance. Vous avez la capacité d'utiliser simultanément toutes les trois sorties stéreo du préamplificateur et avec elles alimenter jusqu'à 6 canaux des amplificateurs de puissance et leurs haut-parleurs. Des exemples sont produits dans cette section on amplificateurs de puissance stéreo. En lieu et place d'un amplificateur stéreo, bien sur, deux blocs mono peuvent également être utilisés.

Pour raccorder une paire de haut-parleurs vous avez besoin de deux canaux d' amplificateur de puissance, comme par exemple un amplificateur de puissance stereo. Vous avez la possibilité de les connecter avec des cables RCA ou bien des cables XLR. Dans le premier cas, connectez les prises de paire RCA marqueees « 1 » dans le panneau de connecteurs « OUTPUT » (9) avec les prises RCA des canaux d'entrée de l' amplificateur de puissance (souvent designés par « INPUT » ou « POWER AMP IN »). Assurez-vous qu'il n'existe pas de confusion entre le canal de droite et celui de gauche. Les lettres « R » et « L » vous montrent l'ordre approprié. La sortie du préamplificateur marquee du symbole « 2 » peut être connectee de la même maniere aux canaux supplémentaires d' amplificateurs de puissance ou utilisée pour le raccordement d'un amplificateur du casque.

Lorsque les canaux d' amplificateur de puissance offrent l'option des raccords XLR, elle devrait etre utilisée de préfERENCE. Pour la connexion XLR, selectionnez a la place, la sortie symétrique marquee « BALANCED » (9). Veuillez à ce que les canaux de droite et de gauche ne soient pas transposés. Les lettres « R » et « L » vous montrent le rangement correct.

Du fait que le préamplificateur possède deux sorties stéreo de préamplificateur avec la connexion RCA, il est possible de faire fonctionner les haut-parleurs en « Bi-amplification » lors de l'utilisation de haut-parleur adéquat et de canaux d' amplificateurs du puissance suffisant. Notre vendeur spécialisé sera heures de vous aider pour cela.

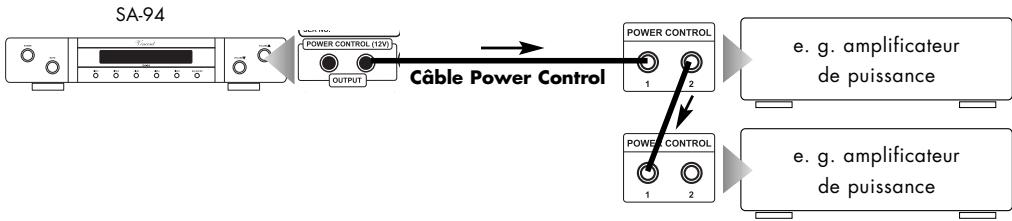

CONNEXION DES CABLES POUR LA COMMANDE DE MISE SOUS TENSION (POWER CONTROL)

De nombreux systèmes AV et quelques systèmes stéreo se composant de nombreux composants individuels. Pour éviter de lesmettre en marche et de les arreter l'un après l'autre à chaque utilisation, certains fabricants ont équipé les appareils avec un circuit appelé « Power Control», ou aussi « Trigger » ou encore « Commande de mise sous tension ». Ce type de télécommande Standby est avant tout utilisé pour les préamplificateurs et les amplificateurs. Pour pouvoir l'utiliser, des liaisons câblées doivent être réalisées directement ou indirectement entre le préamplificateur et tous les appareils qui supportent cette fonction. La fonction « POWER CONTROL » a pour effet, de mettre en marche ou d'arrêter automatiquement tous les appareils, qui supportent cette fonction, en même temps que la mise en marche ou l'arrêt d'un des appareils raccordés au système (en général le préamplificateur). Veuillez notes que tous les appareils qui réagissent à la commande de mise sous tension, ne sont pas coupés du secteur, mais seulement maintenus en état de veille. On utilise pour cela des cables à deux conducteurs, équipés de fiches banane 3,5 mm (mono). Pour chaque liaison entre deux appareils, il faut utiliser un de ces câbles.

Si le mode de fonctionnement décrit ci-dessus n'est pas souhaité, il suffit, la plupart du temps, de renoncer aux liaisons câblées décrites dans ce paragraphe.

L'appareil SA-94 possède deux prises de sortie pour la commande de commutation. On peut ainsi y raccorder directement deux apparêils (10). S'il y a plus de deux apparêils raccordés, qui doivent être commandés, il sera nécessaire, de faire passer la liaison de commande entre l'amplificateur et les autres apparêils à commander, via les deux apparêils qui sont raccordés directement. Pour ce faire, ont pourra utiliser sur la plupart des apparêils une des deux prises « POWER CONTROL » comme entrée du signal et l'autre comme sortie du signal. De cette façon, un nombre théoriquement infini d' apparêils peut être alimenté avec les impulsions de commande. Cette méthode, consistant àmettre en circuit les entrées et les sorties des apparêils et de les enchainer ainsi, est aussi appelée « daisy chaining »

Attention :

De nombreux apparéils, qui peuvent être commandés par un signal de mise sous tension (sauf préamplificateur ou amplificateur), possèdent deux douilles de connexion, qui ne sont pas désignées comme entrée ou sortie. Dans ce cas, on peut librement désir l'une des deux.

Les connecteurs « POWER CONTROL » des préamplificateurs ou des amplificateurs ne doivent jamais être reliés entre eux!Un seul préamplificateur ou un seul amplificateur peut être raccordé via une liaison « POWER CONTROL » directement ou indirectement à tous les autres apparciels !

UTILISATION DE L'APPAREIL

Action	Touches(s)	Description
Mise en marche et arrêt	POWER (1)	L'appareil n'a pas de mise en veille, il est mis en marche et arrêté par le commutateur en façade avant. En position arrêt, il n'est plus sous tension.:Lorsque le commutateur est actif, vous doivent patientez environ quatre secondes pour que l'appareil se mette en marche. Directement après la mise en marche, le réglage du volume de l'amplificateur doit être réduit par précaution.
Sélection de l'entrée	Touches de sélection d'entrées (5)(14)	Appuyez brièvement sur la touche du canal d'entrée souhaïté (par exemple, « LINE1 ») pour commencer le mode lecture de l'appareil qui y est connecté. La façade avant de l'appareil et la télécommande sont équipées de ces touches de selection. Le nom du canal d'entrée apparaît sur l'afficheur (4). Avant la commutation du canal d'entrée, il est prudent de diminuer le volume (6)(16).
Réglage volumeme sonore	VOLUME▼/▲ (6)LEVEL▼/▲ (16)	Maintenez la touche « VOLUME ▲ » ou la touche « LEVEL ▲ » enforcée pour augmenter le volume. Utilisez « VOLUME ▼ » ou « LEVEL ▼», afin de les réduire. Ceci peut être obtenu aussi bien avec la télécommande qu'avac les touches de l'appareil. L'afficheur (4) affiche le réglage du Volume. La valeur du volume minimum est -99 dB, le maximum est atteint beaucoup plus tout avec la plupart des haut-parleurs avec un affichage de 00 dB. Le réglage du volume n'a pas d'influence sur le signal à la sortie « REC OUTPUT » (8).
Mise en souri-ne - Volume	MUTE (2)(12)	La mise en souriine peut être aussi bien enclenchée à l'aide de la touche « MUTE » sur l'appareil et sur la télécommande. Cette touche coupe le signal des sorties du préamplificateur et ainsi met en souriine des haut-parleurs du système. La sortie d'enregistrement « REC OUTPUT » (8) est donc désactivée. Par un nouvel appui, on rétablit le volume précédemment réglié. Tant que la touche discrète est active, le message « MUTING » s'affiche à l'écran.
Modifier la balance des canaux	BAL-L/R (13)	Avec ce réglage, on peut faire passer un des deux canaux et par conséquent aussi un des deux haut-parleurs à un niveau plus élevé que l'autre. Le réglage de la balance ne peut être obtenu que par l'intérémière de la télécommande. Ceci peut évienttement être souhaité, si la position d'écoute se trouve plus pres d'un des haut-parleurs que de l'autre et qu'une différence de niveau devienne perceptible. Appuyez, si nécessaire, plusieurs fois sur la touche « BAL L », pour régler le canal gauche à un niveau plus élevé que le canal droit. Utilisez la touche « BAL R », pour régler le canal droit à un niveau supérieur au canal gauche. Vous pouvez régler ce déséquilibre des canaux en dix étapes vers la gauche ou vers la droite. La valeur maximale de la différence de volume est atteinte avec +10dB. Pendant le réglage, l'afficheur indique aussi en cours de modification de la valeur régée, surquel canal des deux canaux stéroye, le volume a été augmenté.
Réduire l'amplification (-8dB amortissement de niveau)	GAIN (15)	Cette touche seraït à activer ou à désactiver un amortissement du niveau de 8dB, qui agit sur les signaux de la sortie « OUTPUT » (9). Le réglage de GAIN est judicieux, lorsque la combinaison amplificateur avec haut-parleurs démontré une sensibilité tellement élevée, que la plage utile de réglage du volume du SA-94 se situe dans des valeurs faïbles. Alors le volume est déjà très élevé pour de faibles valeurs de réglage de volume et la progressivité du réglage est trop grossière. Dans ce cas, après avoir réduit par précaution le volume, appuyez sur la touche « GAIN ». Si l'amortissement de niveau avait préablement déjà été coupé, la valeur « -08dB » apparait maintainant sur l'afficheur. Le volume des haut-parleurs raccordés diminue. Un nouvel appui de cette touche replace de nouveau l'amplification dans son état d'origine (00dB). La fonction GAIN ne peut être activée ou désactivée qu'avac la télécommande. En utilisation normale quotidienne du préamplificateur, cette touche ne devrait pas être utilisée!

CONSEILS

Temps de rodage / échauffement

Vos apparèils audio demandent un certain temps pour atteindre leurs performances maximales. Ce laps de temps est très différents pour les différencents composants de votre système. Vous obtiendrez un son de toute valeur qualité et plus homogène en laissant l'appareil sous tension.

Profitez de l'expérience de votre revendeur!

Ronflement du secteur

Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un ronflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel appeareil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut cause le problème.

L'expérience montre que ce phénomène est soit dû à la connexion d'antenne du tuner ou du téléviseur, soit en relation avec des ordinateurs personnels, haut-parleurs electrostatiques, subwooferers, platines tourne-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.

Une autre cause possible du renflement est une interférence electromagnétique entre l'alimentation d'autres apparèils (p. ex. amplificateur, récepteur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.

Sur presque tous les apparéils électriques, le potentiel de masse de tous les signaux estamené sur un point central. Ilssrouvent exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possède toujours une liaison inamovible avec le boîtier à un point stratégique favorable et les deux points sont également le plus souvent aussi raccordés précisément au point de masse central. C'est ainsi qu'on obtient aussi un effet de blinding du boîtier.

Certain appareils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrête de l'appareil. Quand celui-ci est mis en marche (s'il se trouve en position « ON »), le conducteur de protection et le boîtier sont tous deux déconnectés du point de masse, l'effet de protection du conducteur de protection est conserved.

Si vous ne parvenez pas à éliminer vous-même ce renflement, votre revendeur vous y aidera.

RESOLUTION DE PROBLEMES

Symptôme	Cause possible du début	Remède
Pas de fonctionnement après mise en marche du commutaeur secteur	Le cordon secteur n'est pas relié à une prise opérationnelle.	Réalisez une liaison à une prise opérationnel-le avec la tension appropriée.
	Le cordon secteur est défectueux ou il n'est pas entièrement enforcé dans la prise secteur ou celle de l'appareil.	Vérifiez le cordon secteur, replaces-le éven-tuellesment et enforcez sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil.
	Fusible de l'appareil ou appareil défectueux.	Prenoze contact avec votre répondeur.
Pas de son, bien que l'appareil soit sous tension et activé (affichage de l'appareil (4) en fonctionnement)	L'appareil source actuellément sélectionné (5)(14) n'émet aucun signal.	Démarrez la lecture de la source de signal raccordée.
	Un des réglages audio d'un lecteur DVD rac- cordé (analogue/digital) est mal choisi.	Corrigez les paramètres du Setup du lecteur.
	La sortie de l'appareil source n'est pas ou est mal raccordée ou pas raccordée à la bonne borne d'entrée du préamplificateur.	Corrigez la liaison de la source de signal.
	Le mauvais canal d'entree a été sélectionné au préamplificateur.	Corrigez la sélection d'entree (5)(14).
	Le volume (VOLUME, LEVEL) est régèle trop bas.	Augmentez prudemment le volume (6)(16).
	L'amplificateur est mis en sourdine (fonction MUTE).	Désactevez la mise en sourdine (touche « MUTE » (2)(12)).
	Le ou les amplificateur(s) de puissance n'a (ont) pas été correctement raccordé(s) au pré-amplificateur, il(s) est/son hors tension ou défectueux.	Vérifiez le raccordement, la disponibilité et le fonctionnement du/des amplificateur(s) de puissance.
	Les cables de haut-parleurs ne sont pas cor- rectement raccordés aux bornes de raccorde- ment ou sont défectueux.	Vérifiez et serrez les cables de haut-parleurs aux bornes de l'amplificateur de puissance et aux bornes des haut-parleurs.
La reproduction sonore d'un canal de fonctionne pas	L'appareil source n'émet un signal que sur un seul canal.	Vérifiez l'appareil source, par exemple avec un autre amplificateur.
	Un des cables de signal entre l'appareil sour- ce et le préamplificateur n'est pas correcte- ment fixé ou est défectueux.	Vérifiez et serrez ces cables.
	La balance du canal est déréglée.	Réglez correctement la différence de volume des canaux (13) dans la position souhaiétée.
	Un des cables de signal entre préamplifica- teur et amplificateur de puissance est desserré ou défectueux.	Vérifiez et fixez tous les cables.
	Un des cables de haut-parleurs n'est pas cor- rectement raccordé à l'amplificateur de puis- sance ou est défectueux.	Vérifiez et serrez les cables de haut-parleurs aux bornes de l'amplificateur et aux bornes des haut-parleurs.

RESOLUTION DE PROBLEMES

Symptôme	Cause possible du début	Remède
Mauvaise qualité du son	Les connexions des liaisons par cable sont desserrées, les connexions encrossées ou un cable est défectueux.Une platine a été raccordée à un niveau élevé sans un préamplificateur phono.	Vérifiez les connexions audio et les cables.Raccordez un préamplificateur phono.
Aucune fonction ne peut être exécutée à l'aide de la télécommande	Absence de piles dans la télécommande, erreure de montage des piles ou les piles sont vides.Laétique entre la télécommande et l'appareil est masquée, la portée de l'appareil est dépassée ou l'appareil est utilisé avec un décalage létalré trop important.L'appareil n'est pas sous tension.	Vérifiez et replacez les piles si nécessaire.Essayez de diriger la télécommande vers la façcade de l'appareil sans obstacle entre les deux, à une distance inférieure à 7 mètres, face à l'appareil sans décalage létalré.Mettez l'appareil sous tension.
Bourdonnement audible des basses	Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ».	Voir paragraphe « Ronflement du secteur » au chapitre « Conseils » .

CHARACTERISTIQUES TECHNIQUES

Plage de transmission : 10 Hz - 20 kHz

Tension nominale : 2 V

Facteur de distorsion : < 0,1% (20 Hz - 20 kHz)

Sensibilité d'entrée : 380 mV

Rapport signal/bruit : > 95 dB

Séparation des canaux : > 86 dB

Impedance d'entree: 47 kΩ

Alimentation: 220V 240V / 50Hz (max.15W)

Entres: 5x RCA stereo (LINE IN), 1x XLR stereo (LINE IN)

Sorties: 2x RCA stereo (PRE OUT), 1x XLR stereo (PRE OUT),

1x RCA stereo (REC OUT),

Variante de couleur : argent / noir

GLOSSSAIRE

Sources audio/lecteurs sources

Composants de votre chaîne hi-fi et tous les autres apparèils dont vous pouze écouter le son via le système en les branchant au préamplificateur ou à l'amplificateur intégré. Cela comprend les lecteurs de CD, les lecteurs de DVD, les tuners (radios), les lecteurs de cassettes, les enregistrurs DAT, les ordinateurs personnels, les platines tourne-disque, les lecteurs audio portables et bien d'autres.

Dynamique

Ecart entre les sons les plus faibles et lessons les plus élevés possibles pour les signaux audio (sans distorsion et sans transition à bruit).

Sensibilité d'entrée

Terme désignant la plus petite tension d'entrée qui générale la puissance de sortie maximum quand le volume est reglé au maximum. Exemples: 100 à 500mV (millivolts) pour les entrées à haut niveau, 2 à 5mV à l'entrée phono MM ou 0,1 à 0,5mV à l'entrée phono MC.

Niveau (dB)

Une maniere de représentater toute grandeur physique; mesure usuelle des tensions de signal et du volume. Est indiqué en décibels (dB). On désigne par tensions « au niveau Line » les tensions de signal inférieures à 1 Volt (RMS) qui convennent comme signaux audio pour les entrées des amplificateurs. Les entrées de l'amplificateur (seprésentant en général sous la forme de prises RCA) qui sont prévues pour les signaux du lecteur de CD, du lecteur de DVD etc. sont aussi désignées par « entrées de niveau Line » ou « entrées à haut niveau »

RCA

RCA est la désignation française pour les connexions coaxiales RCA, à l'origine l'abréviation de « Radio Corporation of America», le nom d'une société française. Le connecteur comme le cable se compose d'un conducteur interieur en forme de baguette et d'un conducteur extérieur en forme de gaine de cylindre. Un signal audio mono ou un signal videoe peut ainsi être transmis. Comparé au cavaliers XLR, ce type de connexion est également appelé raccordement de signaux asymétrique (unbalanced).

XLR

Egalement appelé : « Liaison symétrique » ou « balanced ». Une fiche de connexion pour apparreils audio. Elle est ronde, d'un diamètre d'environ 1,5 cm et possède trois broches de contact. XLR est une connexion alternative à RCA pour signaux BF dans le domaine professionnelnel audio. Son avantage consiste dans la possibilité de transmission supplémentaire du même signal, cependant modifié (c'est la raison des trois broches), de façon qu'aprèstraitement correspondant du signal dans l'appareil récepteur, les perturbations electromagnétiques induites sur le parcours des cables puisent être éliminées. Le niveau de transmission est en outre plus élevé, les signaux audio transmis sont ainsi moins sensibles aux parasites.

NOTIZEN / NOTES

NOTIZEN / NOTES

Vincent

Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numero de série se trouve au dos de l'appareil.

Seriennummer:

Serial number:

Numéro de série :

www.vincent-tac.de
