BEDIENUNGSANLEITUNG SA-94 VINCENT

Sehr geehrter Kunde,

wir danken Ohnen für das Vertrauen, welche Sie uns durch die Entscheidung für diesen hochwertige Audio-Produkt, das Ihr hem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen. Auch wenn Sie verständlicherweise sofort beginnen sollen, das Gerät zu verwenden,lesen Sieitte vor dem Aufstellen und Anschlieben these Handbuch sorgfältig durch. Es wird Ohnen bei der Bedienung und der optimalen Nutzung des Gerätes in Ihr System halten, selbst wenn diese durch ihren Fachhändler installiert wurde.

Bitte beachten Sie vor allem die Sicherheitseinweise, auch wenn einige davon offensichtlich erschieren * 們 ogen. Um Ihnen verwendete Fachbegriffe zu erlautern, ist ein kleines Lexikon im Anhang enthalten. Bei eventuellen Fragen steht Ihnen Ihr Fachhändler gern zur Verfugung, er ist auch Ihr Ansprechpartner im Fall der Garantie-Inanspruchnahme oder fur Reparaturen nach dem Gewährleistungszeitaum. Er ist in jedem Fall interessiert daran, dass Sie ihm ihre Erfahrungen mit Vincent-Produkten mitteilen.

Viel Freude mit unseren / Ihr demokt wünscht Ihnen

Ihr Vincent-Team

Dear Customer,

Sicherheitshinweise 4
Weitere Hinweise 5
Lieferumfang 6
Beschreibung des Gerätes 6
Fernbedienung 9
Installation 11
Bedienung des Gerätes 16
Weitere Tipps 17
Fehlertabelle 18
Technische Daten 20
Lexikon/Wissenswertes 21

deutsch

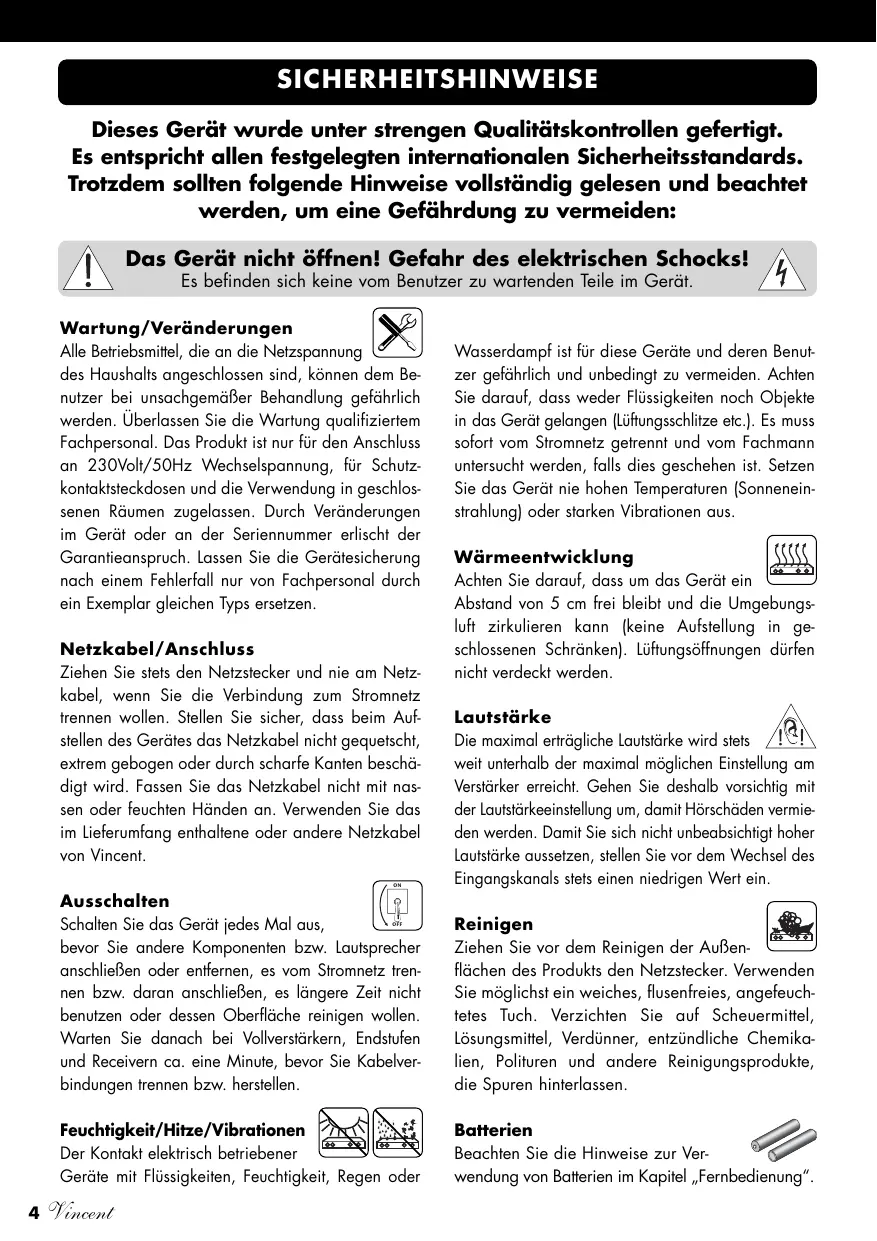

Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt. Es entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollen den folgende Hinweise vollständig gelesen und beachtet werden, um eine Gefährdung zu vermeiden:

Das Gerät nicht öffnen! Gefahr des elektrischen Schocks!

Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.

Wartung/Veränderungen

Alle Betriebsmittel, die an die Netzspannung des Haushalts angeschlossen sind, konnen nutzer bei unsachgemäßer Behandlung gele werden. Überlassen Sie die Wartung qualf Fachpersonal. Das Produkt ist nur für den An 230Volt/50Hz Wechselspannung, für contactsteckdosen und die Verwendung in genen Räumen zugelassen. Durch Veränd im Gerät oder an der Seriennummer erli: Garantieanspruch. Lassen Sie die Gerätesinnach einem Fehlerfall nur von Fachpersonen ein Exemplar gleichen Typs ersetzen.

Netzkabel/Anschluss

Ziehen Sie stets den Netzstecker und nie am Netzkabel, wenn Sie die Verbindung zum Stromnetz trennen wollen. Stellen Sie richer, dass beim Aufstellen des Gerätes das Netzkabel nicht gequetscht, extrem gebogen oder durch scharfe Kanten beschädigt wird. Fassen Sie das Netzkabel nicht mit nassen oder feuchten Händen an. Verwenden Sie das im Lieferumfang enthaltene oder andere Netzkabel von Vincent.

Ausschalten

Schalten Sie das Gerät eines Mal aus, bevor Sie andere Komponenten bzw. Laufsprecher anschlieben oder entfernern, es vom Stromnetz trennen bzw. daran anschreiben, es länger Zeit nicht benutzten oder dessen Oberfläche reinigen wollen. Warten Sie danach bei Vollverständern, Endstufen und Receivern ca. eine Minute, bevor Sie Kabelverbindungen trennen bzw. herstellen.

Feuchtigkeit/Hitze/Vibrationen

Der Kontakt elektrisch betriebener

Geräte mit Flüssigkeiten, Feuchtigkeit, Regen oder

Wasserdampf ist für diese Geräte und deren Benutzer gefährlich und unbedingt zu vermeiden. Achten Sie daraufuf, dass weder Flüssigkeiten noch Objekte in das Gerät gelangen (Lüfungsschlitze etc.). Es muss sehr oft vom Stromnetz getrennt und vom Fachmann untersucht werden, falls dies geschehen ist. Setzen Sie das Gerät nie hohen Temperatoren (Sonneneinstruhlung) oder starken Vibrationen aus.

Wärmeentwicklung

Achten Sie darauf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Umgebungsluft zirkulieren kann (keine Aufstellung in geschlossenen Schranken). Lüftungsöffnungen)dürfen nicht verdeckt werden.

Lautstärke

Die maximal erträge Lautstärke wird stets! Weit unterhalb der maximal möglichen Einstellung am Verträger erreicht. Gehen Sie deshalb vorsichtig mit der Lautstärkeeinstellung um, damit Hörschäden vermieden werden. Damit Sie sich nicht unbeabsichtigt hoher Lautstärke aussetzen, stellen Sie vor dem Wechsel des Eingangscanals stets einen niedrigen Wert ein.

Reinigen

Ziehen Sie vor dem Reinigen der Außenflächen des Produkts den Netzstecker. Verwenden Sie möglichst ein weiches, flusenfreies, angefeuchtes Tuch. Verzichten Sie auf Scheuermittel, Lösungsmittel, Verdünner, entzündliche Chemikalien, Politumen und andere Reinigungssprodukte, die Spuren hinterlassen.

Batterien

Beachten Sie die Hinweise zur Verwendung von Batterien im Kapitel „Fernbedienung".

WEITERE HINWEISE

Aufstellen des Gerätes

Die Art der Aufstellung der Anlage hat

klangliche Auswirkungen. Stellen Sie diese deshalb nur auf eine davon geeignete, stabile Unterlage. Um das Klangpotential Ihres Systems optimal auszunutzen, empfehlen wir, die Geräte auf Vincent Racks zuplatzieren und nicht aufeinander zu stellen.

Elektronik Altgeräte

Dieses Gerät unterliegt den in der

europeanen Richtlinie 2002/96/EC festgelegten Bestimmungen, deren gesetzliche Umsetzung in Deutschland durch das Elektro- und Elektronikgeräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestruchenen Abfall-eimers auf dem Gerät gekennzeichnet.

Für Sie als Endverbraucher bedeutet das:

Alle nicht mehr verwendeten Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über darauf staatlich vorgesehene Stellen entsorgt werden. Damit vermeiden Sie Umweltschäden und halten mit, die Hersteller zur Produktion von langbeigen oder wieder verwendbaren Produkten zu motivieren. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben.

CE-Zeichen

Dieses Gerät erfüllt die gültigen EU-Richtlinien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den Richtlinien für Niederspannungsgeräte).

Erklärungen/Hinweise

Dieses Dokument wurde verfasst von

Andreas Boer. Es ist ein Produkt der Sintron Vertriebs GmbH, 76473 Iffezheim undarf ohne ausdrückliche und schriftliche Genehmigung weder komplett noch auszugsweise kopiert oder verteil werden.

Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent arbeitet ständig an der Verbesserung und Weiterentwicklung seiner Produkte. Deshalb bleiben Änderungen an Design und technischer Konstruktion des Ge-rates, sofern sie dem Fortschriftdienen, vorbehalten.

Der Inhalt dieser Anleitung hat lediglich Informationscharakter. Er kann jederzeit ohne vorherige Ankündigung geändert werden und stellt keine Verpflichtung seitens des Markeninhabers dar. Diese übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenaugigkeiten, die möglicherweise in dieser Bedienungsanleitung enthalten sind.

Aufbewahren der Verpackung

Wir empfehlen Ohnen ausrücklich, nach Mogglichkeit die Originalverpackung fur spate Transportzweck aufzubewahren. Transportschäden treten bei ungeeignet verpackten HiFi-Geräten zahlig auf. Dadurch, dass die Originalverpackung exakt zum Gerät passt, wird das Risiko einer Beschädigung während eines notwendigen Transportes gemindert.

Erläuterung der grafischen Symbole

Der Blitz weist Sie daraufhin, dass im Gerät gefährliche Spannungenvorhanden sind, die einen Stromschlag verursachen konnen.

Das Ausrufezeichen macht Sie auf besonderss wichtige Hinweise bezüglich Bedienung und Wartung aufmerksam.

Der Zeigefinger kennzeichnet nützliche Informationen und Hinweise für den Umgang mit dem Gerät.

LIEFERUMFANG

Bitte prufen Sie den Inhalt der Verpackung, diese sollentzlich zum Gerät folgenden Zubehör enthalten:

1 Fernbedienung VRC-1
- 2 Batterien vom Typ AAA (LR3)
- 1 Paar XLR-Kabel für die Verbindung zwischen Vorveränderer und Endveränderer
1Netzkabel
- dieses Handbuch

BESCHREIBUNG DES GERÄTES

Obwohl die Entwicklung stetig in Richtung digita-ler Tonformate und mehrkanaliger Audio-Video-Systeme besteht, erfreuen sich hochwertige Stereoanlagen weiterhin großer Beliebtheit. Aktuelle Trends haben auch nichts an den Vorteilen getrennt Vorstufen-Endstufen-Systeme gegenüber integrierten Verständern geändert.

Für die prazise, authentische Aufbereitung der Musik-Signale, wie sie von High-End-Vorverstärkern gefordert ist, spielten folgende drei Eigenschaften eine übergeordnete Rolle: die Art des mechanischen Aufbau, die Struktur der internen Stromversorgung und das Design der Elektronik (Signalwege, Veränderkerschaltung, elektromechanische Baulemente). Diese Erkennnisse wurden in der Konstruktion dieser Vorstufe kompromisslos umgesetzt.

Die SA-94 ist ein fernbedienbarer Vincent StereoVorversteller für bis zu sechs Eingangsquellen. Für das Gehäuse wurde ein stabiles Aluminiumchassis gewählt, Stromversorgung und Kleinsignalverstärkung wurden räumlich getrennt, die Stromversorgungen werden angetrieben von zwei großzügig dimensionierten Ringkern-Netztransformatoren, die Signalwege für beiden Kanäle sind von den Eingängen bis zu den Vorversteller-Ausgangen getrennt geführt. Auch aus unsymme

trischen Eingangssignalen (beispielsweise von einem CD-Player) werden symmetrische Signale erzeugt, um diese Art der Verbindung zur Endstufe in jedem Fall nutzen zu konnen. Ergebnis von aufwändiger Entwicklungsrarbeit und strenger Bauteileauswahl ist ein Vorversteller, welcher nicht nur klanglich weniger Konkurrenz hat, sondern auch in den unterschiedsten Anschluss-Situotionen und im Verbund mit geeigneten Endverstellern die Kontrolle verliert. Eine Besonderheit, auch gegenüber dem Vorgänger SA-93Plus, ist die Unterstützung derzentralen Einschaltsteuerung (Power Control). Höchste Verarbeitungsqualität und ein hervorragendes Preis-Leistungs-Verhältnis sind selbstverständlich.

Dieser Vorverträger ist der ideale Partner für Vincent-Endverträger wie beispelsweise SP-994, SP-995 oder die Endverträger der Reihe SAV-P. Als Musikquellen sind DVD-Player, CD-Player und Tuner von Vincent am besten geeignet. Als Laufsprecher empfehlen wir Produkte der Marken Vincent und Focal. Zusammen mit den HiFi-Möbeln und Laufsprecherkabeln des Vincent-Sortiments kann ein perfekt harmonierendes System aufgebaut werden.

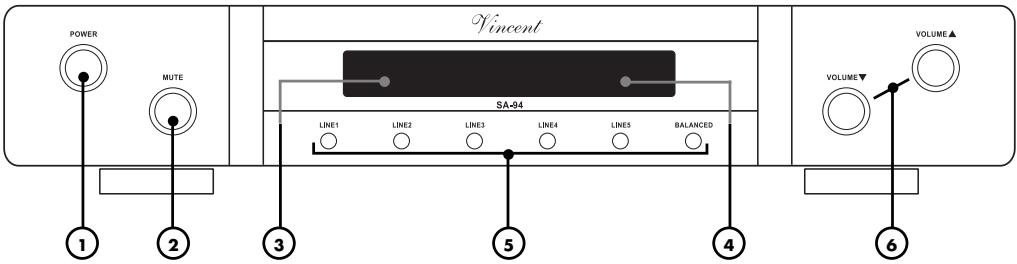

VORDERANSICHT

1. POWER: Netzschalter

Schaltet das Gerät ein und aus, das Gerät ist im ausgeschalteten Zustand vom Netz getrennt.

2. MUTE: Taste für die

Wiedergabestummschaltung

Schaltet das Ausgangssignal der Vorstufe ab und damit die Laufsprecher oder Kopfhörer des Systems stumm.

3. Empfängerdiode für die Fernbedienung

4. Anzeige

Stellt im normalen Betrieb den Name des gewählten Eingangskanals und die Lautstärkeein

stellung dar. Wahrend weitere Einstellungen vorgenommen werden (MUTE, BALANCE, GAIN), werden die entsprechenden Informationen zu diesen Funktionen angezeigt.

5. Eingangswahllasten

Hiermit wird für die Wiedergabe zwischen den verschieden an den Verträger angeschlossenen Eingangssquellen (7) ausgewählt.

6. VOLUME / : Lautstärketalsten

These Tasten dieren der Einstellung der Gesamtlautstärke des Systems, regeln somit das Signal der Stereo-Vorstufenausgabe „OUTPUT".

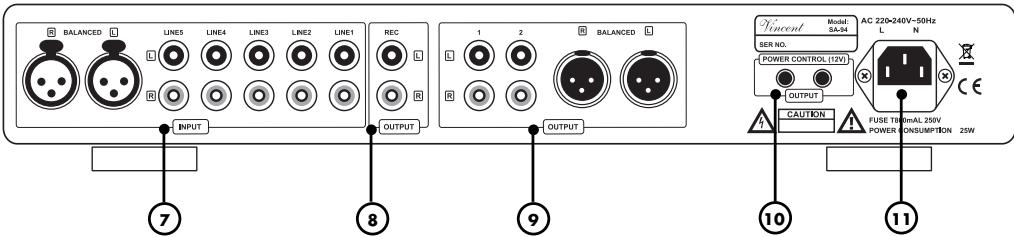

RÜCKANSICHT

7. INPUT: Eingangsanschlüsse (1xXLR, 5xCinch)

Hier konnen bis zu fünf Quellgeräte mit Cinch-Ausgang sowie ein Quellgerät mit XLR-Ausgang (BALANCED) angeschlossen werden.

8. REC OUTPUT: Aufnahmeausgang

Schlieben Sie hier, wenn gewünscht, z.B. ein Aufnahmegerät an. Das Stereo-Signal theses Ausgangs ist mit dem Ausgangssignal der momentan gewählten Quelle an einem der „INPUT". Cinch-Anschlüsse identisch und unabhängig von Hautstärkeregelung, Kanalbalance und GAIN-Funktion. Das Signal der XLR-Quelle (BALANCED) wird nicht am Aufnahmeausgang ausgegeben! Ist die Vorstufe stammgeschaltet (2)(12), gibt auch dieser Aufnahmeausgang kein Signal aus.

9. OUTPUT: Anschlussfeld für die Ausgänge des Vorverstärkers (1xXLR, 2xCinch)

Über diese drei Anschluss-Paare wird das vorverstärkte Stereo-Tonsignal der momentan gewählten

Quelle an die Endstufenkanäe weitergegeben. Die zwei Cinch-Ausgänge und der XLR-Ausgang)dürfen gleichzeitig verwendet werden. Laustärkeregelung, Kanalbalance, Stummschaltung und die GAIN-Funktion wirken sich auf das Signal an diesen Ausgängen aus.

10. POWER CONTROL (12V) OUTPUT

Über diese Klinkenbuchsen (3,5 mm) werden die Signale zur Einschaltsteuerung (Trigger) gesendet.

11. Netzbuchse mit Sicherungshalter

Bringen Sie hier das Netzkabel an und verbinden Sie es mit der Stromversorgung. Das keine Kunststoff-Gehäuse an der Unterseite der Netzbuchse beinhaltet die Gerätesicherung. Beachten Sie dazu die Sicherheitshinweise.

FERNBEDIENUNG

Richten Sie die Fernbedienung mit deren Vorder-seite direkt auf die Gerätefront, zwischen Fernbedienung und Gerät)dürfen sich keine Gegenstände befinden.

Der Abstand zwischen Fernbedienung und Gerät sollte nicht mehr als 7 m betragen, außerhalb dieser Reichweite nimmt die Zuverlösigkeit der Fernbedienung ab.

Achten Sie darauf auf dass Sie die Fernbedienung nicht schrag auf das Gerät richten, außerhalb eines Winkels von ± 30^ zur Mittelachse reagiert das Gerät eventuell schlechter auf Bedienversuche.

Tauschen Sie bereits Batterien wenn der Abstand zum Gerät in dem die Fernbedienung benutzt werden kann sich verringert.

BATTERIEWECHSEL

Verwendung der Batterien

Eine inkorekte Handhabung der Batterien kann ein Auslaufen der Batteriesäure oder im Extremfall)sagar eine Explosion verursachen.

Die Batterien müssen unter Beachtung der korrekten Polarität einlegeit werden, wie dies im Innern des Batteriegehauses angezeigt ist.

Verwenden Sie neue und verbrauchte Batterien nicht gemeinsam, um die Batterielebensdauer voll auszuschöpfen. Achten Sie daraufuf, nur Batterien gleichen Types einzulegen.

Einige Batterien sind aufladbar, andere jedoch nicht. Beachten Sie die Vorsichtshinweise und Anweisungen, die auf jeder Batterie vermerkt sind.

Entnehmen Sie die Batterien, wenn die Fernbedienung langere Zeit nicht benutzt wird.

Verbrauchte Batterien sind aus Gründen des Umweltschutzes entsprechend der örtlichen Umweltschutzbestimmungen zu entsorgen und nicht in den Hausmüll zu geben.

Verwenden Sie ausschließlich Mikrozellen der Höhe AAA (LR3)

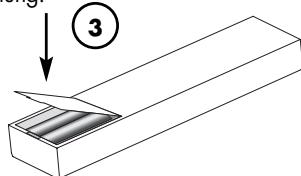

Wechsel/Einlagen der Batterien:

1. Öffnen Sie die Rückseite der Fernbedienung, indem Sie die Metallklappe am Rand der Fernbedienung anheiten. Der Batteriefachdeckel wird magnetisch gehalten und kann mit kräftigem Zug an der Lasche geöffnet werden.

1. Entfernen Sie gegebenenfalls verbrauchte Batterien und legen Sie die neuwertigen Zellen, wie im Batteriefach schematisch dargestellt, richtig ein.

1. Schlieben Sie das Batteriefach der Fernbedienung.

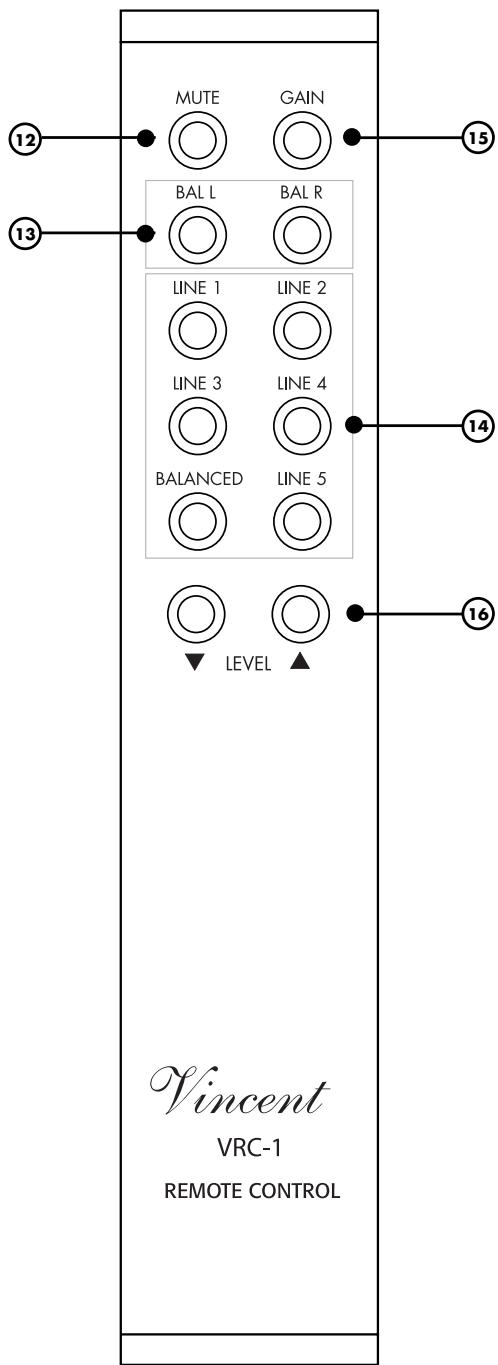

TASTEN FERNBEDIENUNG

12. MUTE: Taste for the Stummschaltung

Mit dieser Taste schalten Sie die Ausgangssignale der Vorstufenausgänge „OUTPUT" (9) sowie den Aufnahmeausgang „REC OUTPUT" (8) ab.

13. BAL-L und BAL-R

Stellen Sie hiermit, wenn gewünscht, den Laustärkeunterschied zwischen rechten und linkem Stereokanal ein.

14. Eingangswahllasten

These Tasten dieren der Auswahl des Eingangsgerätes, das Sie horen möchten.

15. GAIN: Taste für -8dB Abschwächung des Ausgangssignals

Ausgangssignale werden nach Umstellung auf "08dB" kleiner und die angeschlossenen Lautsprecher leiser. Sollte nur aktiviert werden, wenn bei geringen Lautstärkewerten die Lautstärke schon sehr hoch ist (bei Einsatz von Endstufen mit hoher Empfindlichkeit).

16. LEVEL / : Lautstärketasten

Verändern Sie hiermit die Lautstärke des Systems (Signal an den Ausgängen „OUTPUT" (9)).

INSTALLATION

Stellen Sie die Kabelverbindung in der nachfolgenden genannten Reihenfolge her. Bringen Sie erst zuletzt das Netzkabel an und verbinden es mit der Steckdose.

ZUR BESONDEREN BEAuchtUNG

Entfernen der Schutzkappen

Vor der ersten Installation müssen von allen verwendeten Anschlüssen an der Geräterückseite die

Kunststoff-Schutzkappen

entfernt werden.

Cinch-Anschlüsse

Als Steckverbinder für Ein- und Ausgänge sind mechanisch identische Cinch-Buchsen vorhanden. Achten Sie darauf, dass Sie diese Anschlüsse bei

der Installation nicht verwechseln!

Achten Sie darauf, die analogen Anschlüsse für rechts und links nicht zu vertauschen. Häufig sind sie folgendermaßen farblich markiert: Rot für den rech

ten Kanal, schwarz oder weiß für den linken Kana

Das Berühren des mittleren Kontaktstiftes des Cinch-Steckers mit dem äußerten Kontakt der Cinch-Buchse kann bei eingeschalteten Geräten im schlimmsten Fall zur Beschädigung der Geräte führen. Nehmen Sie deshalb niemals Änderungen an den Kabelverbindungen vor, während die Geräte eingeschaltet sind!

XLR-Anschlüsse

Beachten Sie, dass europäische und US-amerikanische XLR-Signalbelegung entsprechlich sind. Dieses Vincent Gerät verwendet das europäische System nach dem Standard AES14-1992 der „Audio Engineering Society". Der Aufbau des Kabels ist in jedem Fall gleich. Solange beide verbundenen Geräte derselben Norm entsprechen, ist die Signalverbindung richtig. Dies ist immer der

Fall, wenn beiden von Vincent hergestellt wurden. Werden zwei Geräte entsprechender Norm verbunden, wird dadurch das Signal invertiert. In dieser Fall muss die Signalbelegung an einer Seite der Verbindung geändert werden. Ihr Fachhändler wird Sie damit unterstützen.

Bedenken Sie, dass die Signale des Eingangs „BALANCED" (8) nicht zum Aufnahmeausgang (REC OUTPUT) durchgeschleift werden. Ist der CD-Player beispisse weithels XLR-Verbindung dont angegeschlossen, kann keine Aufnahme von CDs über die Vorstufe vorgenommen werden.

Kabel und Steckverbindungen

Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Unzureichende Anschlüsse konnen Störgeräische, Ausfälle und Fehlfunktionen verursachen.

-Falsch-

-Richtig -

Um das Klangpotential der Komponenten voll auszuschöpfen, sollenn nur hochwertige Laufsprecherund Verbindungskabel, beispielsweise Vincent Kabel, verwendet werden. Bevorzugen Sie geschirmte Audio-Kabel. Ihr Fachhändler wird Siegern diesbezüglich beraten.

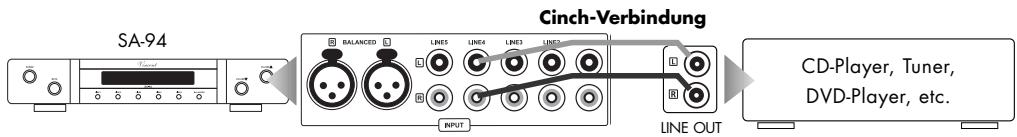

ANSCHLUSS DER QUELLGERÄTE MIT CINCH-HOCHPEGELAUSGANG

Verbinden Sie die Ausgänge dieser Quellgeräte mit den Eingängen „LINE1" ... „LINE5" (7) des Verstärkers. Meist sind die Ausgangsanschlüsse der Quellgeräte mit „LINE OUT", „AUDIO OUT" oder „FRONT OUT" markiert. Informationen über die Anschlussmöglichkeiten der Quellgeräte finden Sie in deren Bedienungsanleitungen.

Allgemeine Hinweise:

Zur Verwendung eines Plattenspielers besteht Sie eine so genannte Phono-Vorstufe (auch Entzerrer-Vorstufe genannot), die im Signalweg zwischen Plattenspieler und einem der Hochpegeleininge installiert wird. Einige Plattenspieler-Modelle enthalten bereits diese Vorstufe und können direkt angeschlossen werden. Weitere Informationen erhalten Sie in der Bedienungsanleitung these Gerätes.

Oftmals lassst sich unter Zuhlfenahme von Adaptern auch der Stereo-Ton von Geräten nutzen, deren Line-Pegel-Ausgänge nicht über Cinch-Ausgangsbuchsen, sondern andere Steckverbinder (DIN-Stecker, Klinkenstecker) angeschlossen werden.

Es können bis zu fünf Stereo-Quellen mit Cinch-Hochpegelausgang angeschlossen werden. Bei den zugehörigen Ton-Eingängen „LINE1" ... „LINE5" handelt es sch um elektrisch gleichwertige standardmäßige Hochpegeleingänge mit Cinch-Buchsen. Sie haben eine identische Funktion, sie entsprechenden sich leidiglich durch die Beschriffung.

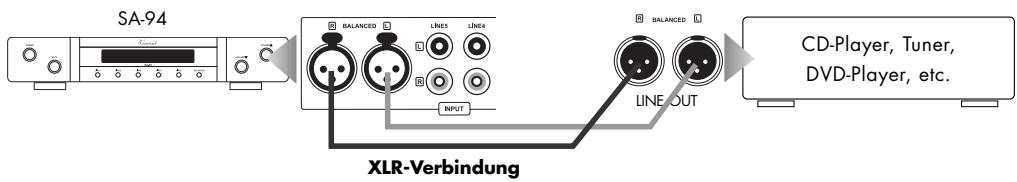

ANSCHLUSS EINES QUELLGERÄTES MIT STEREO-XLR-AUSGANG

Der Eingang „INPUT BALANCED" (7) kann nur mit einem Gerät verbunden werden, das einen ebenso symmetrischen Ausgang hat. Sie erkennen das an der Form des so genannten XLR-Anschlusses. Lassen Sie den Eingang frei, wenn keines ihrer Audio-Quellen diese Art des Anschlusses verwendet. Manchmal besitzen Audio-Quellgeräte auch beiden Anschlussmöglichkeiten.

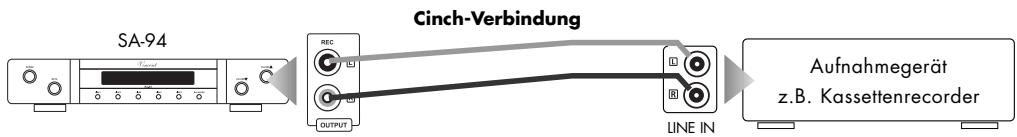

ANSCHLUSS EINES AUFNAHMEGERÄTES

An die Cinch-Buchen „REC OUTPUT" (8) auf der Rückseite des Gerätes konnen Sie, wenn gewünscht, ein analoges Stereo-Aufnahmegerät (z.B. CD-Recorder, Kassettenrecorder o. ä.) oder ein anderes Gerät, das den unveränderten, fest eingestallen Stereo-Ausgangspiegel (Line-Pegel) der momentan an der Vorstufe gewährten Signalquelle erhalten soll, anschließen. Der Ausgangspiegel ist unabhängig von der Lautstärkeeinstellung (VOLUME, LEVEL), der Kanal-BALANCE und der GAIN-Funktion. Die Eingangssignale des Anschlusses „BALANCED" (7) sind nicht am Aufnahmeausgang verfügbar, die Wiedergabe des an „BALANCED" angeschlossenen Gerätes kann über die SA-94 nicht aufgenommen werden. Während der Vorversteller stummgeschaltet ist (2)(12), ist auch der Aufnahmeausgang abgeschaltet.

Verbinden Sie diesen Signalausgang mittels Cinch-Kabel mit dem Signaleingang , LINE IN", "TAPE IN" oder "REC IN") des Aufnahmegerätes. Beachten Sieitte, dass eine Aufnahmegeräte einen geringfugig störenden Einfluss auf das jeweilige Audiosignal haben konnen. Manche Aufnahmegeräte haben eine erher niedrige Eingangsimpedanz, welche die Musiksignalspannung in geringem MaBe verringern kann. Für maximalen Musikgenuss empfehlen wir Ihnen, die Verbindung an den "REC" Buchsen nur so lange anzuschreiben, wie Sie Aufnahmen durchführten.

ANSCHLUSS DES NETZKABELS

Prufen Sie, ob die Stromversorgung Ihres Haushalts für das Gerät geeignet ist. Benötigte Spannung und Frequenz sind auf der Geräterückseiteiben der Netzbuchse abzULEsen.Wenn die Stromversorgung geeignet ist, drücken Sie den Kaltgerätestecker des mitgelieferten Netzkabels fest in die Netzbuchse (11) an der Geräterückwand.Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.

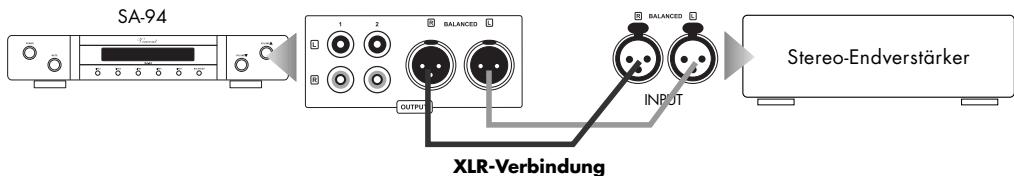

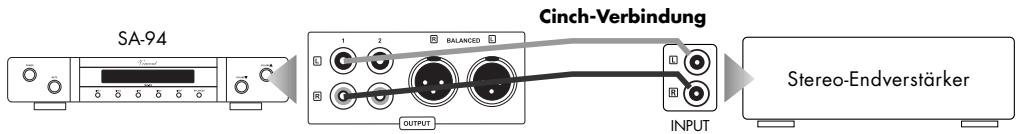

ANSCHLUSS EINES ODER MEHRERER ENDVERSTÄRKER

Es können bis zu sechs Endstufenkanäe angeschlossen und damit bis zu sechs Laufsprecher im System betriuben werden. Das Musik-Stereosignal wird sowohl an den beiden Cinch-Anschlusspaaren (1,2) als auch an dem XLR-Anschlusspaar (BALANCED) gleichzeitig ausgegeben. Die angeschlossenen Endversteller versorgen die Laufsprecher des Systems, die Laufsprecher werden an die Ausgänge der Endversteller angeschlossen. Sie haben die Möglichkeit, alle drei Stereo-Ausgänge des Vorversteller gesichzheitig zu nutzen und damit bis zu 6 Endstufenkanäe und deren Laufsprecher zu versorgen. Als Beispiel sind in thisem Abschnitt Stereo-Endvertersteller abgebildet. Anstelle einer Stereo-Endstufe können tatsächlich auch zwei Mono-Endstufen zum Einsatz kommt.

Für den Anschluss eines Lautspecherpaares benötigen Sie zwei Endstufenkanäe, so z.B. einen Stereo-Endversteller. Verbinden Sie dazu beispelseweise die beiden Buchsen des mit „1" markierten Cinch-Paares im Anschlussfeld „OUTPUT" (9) mit den Cinch-Eingangsbuchsen der Endstufenkanäe (oft mit „INPUT" oder „POWER AMP IN" beschritt). Achten Sie darauf, dass rechtter und linker Kanal nicht vertauscht werden. Die Buchstaben „R" und „L" zeigen ihren die richtige Zuordnung. Der mit „2" bezeichnete Vorstufenausgang der SA-94 kann auf die gleiche Weise mit zusätzlichen Endstufenkanäen verbunden oder für den Anschluss eines Kopfhörerverstellerkers verwendet werden.

Wenn die Endverstärkerkanä die Möglichkeit des XLR-Anschlusses bieten, so sollen dieser bevorzug werden. Verbinden Sie in thisem Fall die mit „BALANCED" beschriften XLR-Anschlüsse (9) mit den Endverstärkereingängen. Achten Sie darauf, dass rechter und linker Kanal nicht vertauscht werden. Die Buchstaben „R" und „L" zeigen Ihnen die richtige Zuordnung.

Dadurch dass dieser Vorversteller zwei Stereo-Vorverstärkerausgabe mit Cinch-Anschluss besitzt, ist es möglich, bei Verwendung geeigneter Laufsprecher und genugend Endstufenkanälen die Laufsprecher im „Bi-Amping" zu betreiben. Ihr Fachhändler wird Sie dazu gern beraten.

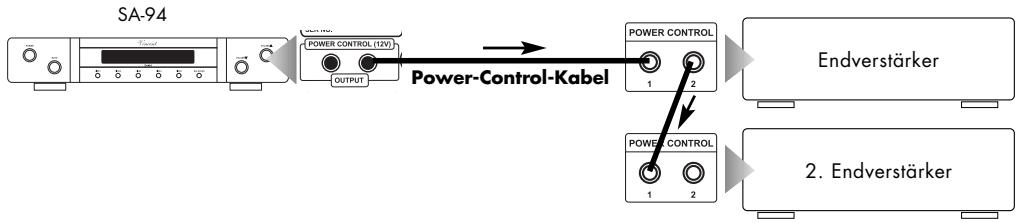

KABELVERBINDUNGEN FÜR DIE EINSCHALTSTEUERUNG (POWER CONTROL)

Viele AV-Systeme bestehen aus einer Vielzahl von Einzelkomponenten. Um diese nicht vor und nach jedem Gebrauch alle einzeln aus- und einzuschalten, haben manche Hersteller die Geräte mit einer so genannten „POWER CONTROL“-Schaltung, auch „TRIGGER“ oder „Einschaltsteuerung“ genannt, ausgestaffet. Vor allem für Vor- und Endstufen wird diese Art der ferngesteuerten Standby-Schaltung verwendet. Um diese verwenden zu konnen, müssen Kabelverbindungen direkt oder indirectt zwischen dem Verträker und allen Geräten, welche diese Funktion untersutzten, hergestellt werden. Die Funktion „POWER CONTROL“ bewirkt, dass jeder Ein- bzw. Ausschalten eines Gerätes des Systems (üblicherweise des Verträkers) automatisch das Ein-/Ausschalten aller daran angeschlossenen Geräte, die diese Funktion untersutzten, bewirkt. Beachten Sie, dass alle Geräte, welche auf die Einschlaltsteuerung reagieren, im Ausschaltzustand nicht vom Netz getrennt, sondern in Bereitschaft geschäftet sind. Als Verbindungskabel finds zweiadrige, mit 3,5 mm Klinkenstecker (mono) versehene Leitungen Verwendung. Für die Verbindung zwischen jeweils zwei Geräten wird eins dieser Kabel bestehtig.

Ist die hier beschriebene Arbeitsweise nicht erwückscht, reicht es meinst, die in thisem Abschnitt beschrieben Kabelverbindungen wegzulassen.

Der SA-94 besitzt zwei Ausgangsanschluss für die Einschaltsteuerung. Damit kann er das Schaltsignal für weitere Komponenten einer Stereoanlage erzeugen und ausgegeben. Zwei Geräte, welche das Schaltsignal erhalten sollen, konnen direkt an den beiden „POWER CONTROL"-Ausgängen (10) ange-schlossen werden. Sind jedoch mehr als zwei Geräte, welche gesteuert werden konnen, angeschlossen, so ist es notwendig, die Steuerverbindung zwischen Vorversteller und weiteren zu steuernden Geräten über die Ausgänge der zwei direkt angeschlossenen Geräte zu führen. Zu dieser Zweck kann an den meisten dieser Geräte, einer der beiden „POWER CONTROL"-Anschlässe als Signaleingang und der andere als Signalausgang verwendet werden. Auf diese Weise konnen theoretisch unendlich viele Geräte mit den Schaltimpulsen versorgt werden. Diese Methode, das Signal durch Ein- und Ausgänge der Geräte durchzuschleifen und damit zu verketten, wird auch als „daisy chaining" bezeichnet.

Bitte beachten Sie:

Viele der Geräte, welche durch ein Schaltsignal gesteuet werden konnen (nicht Vorverträger oder Vollverträger), besitzen zwei Anschlussbuchsen, welche nicht als Ein- oder Ausgang gekennzeichnet sind. In diesen Fall kann einer der beiden beliebig gewählt werden. Auch an einigen Geräten, welche das Schaltsignal ausgegeben (Vor- und Vollverträger) fehlen diese Beschriften. In dem Fall kann davon ausgegangen werden, dass es sich um Signalausgänge handelt.

"POWER CONTROL"-Anschlüsse von Vor- oder Vollverstärkern)dürfen niemals unterinander verbunden werden! An alle anderen Geräte direkt oder indirekt nur ein Vor- oder Vollverstärker über "POWER CONTROL"-Verbindung angeschlossen sein!

BEDIENUNG DES GERÄTES

Aktion	Taste(n)	Beschreibung
Ein- und Ausschalten	POWER (1)	Das Gerät wird an der Gerätevorderseite ein- und ausgeschelt. Ist der Schalter in der Ausschaltposition, ist das Gerät vom Stromnetz getrennt. Das Gerät besitzte keine Funktion der Betriebsbereitschaft (Standby). Wenn Sie den Einschlalter betätigten haben, daufert es ca. vier Sekunden, bis das Gerät betriebsbereit ist. Direkt nach dem Einschlalten sollte vorschhaltber die Lautstärkeeinstellung der Vorstufe reduziert werden.
Eingangsquelle wahren	Eingangswahltasten (5)(14)	Kurzes Betätigkeiten der Tasse für den gewülsenchen Eingangskanal (LINE1... LINE5 oder BALANCED) wechsel auf die Wiedergabe des Dort angeschlossenen Gerätes. Sowohl die Gerätevorderseite als auch die Fernbedienung tragen diese Wahlstaten. Der Name des Eingangskanals erscheint in der Anzeige. Vor dem Umschalten des Eingangskanals sollte vorschhaltber die Lautstärke (6)(16) reduziert werden!
Lautstärke des Systems verändern	VOLUME▼/▲ (6)LEVEL▼/▲ (16)	Halten Sie die Taste „VOLUME ▲“ oder „LEVEL ▲“ gedrückt, um die Lautstärke zu erhöhen. Verwenden Sie „VOLUME ▼“ oder „LEVEL ▼“, um diese zu verrin-gern. Dies ist sowohl mit der Fernbedienung als auch mit den Gerätasten möglich. Das Display (4) zeigt die aktuelle Lautstärkeeinstellung an. Der Wert für das Lautstärkeminimum ist -99dB, das Maximum wird spätestens bei einer Anzeige von 00dB, mit den meisten Lautsprechen schon viel früher erreicht. Die Lautstärke-einstellung hat keinen Einfluss auf das Signal am Ausgang „REC OUTPUT" (8).
Laufsprecher des Systems bzw. Vorstufen-ausgänge stummschalten	MUTE (2)(12)	Die Stummschaltung kann soweih an der Gerätevorderseite als auch mit der Fern-bedienung betägt werden. Sie schaltet die Ton-Ausgangssignale der Vorstufe und dadurch die Laufsprecher oder Kopfhörer des Systems ab. Der Aufnahmeausgang „REC OUTPUT" (8) ist dadurch ebenfells deaktiviert. Durch erneutes Betätigten wird die ursprünglich eingestellte Lautstärke wiederhergestellt. Solange die Stummschaltung aktiv ist, ist in der Anzeige der Schriftzug „MUTING" zu sehen.
Kanalbalance verändern	BAL-L/R (13)	Hiermit stellen Sie einen der beiden Kanäle und somit auch einen der beiden Lautzprecher lauter als den anderen ein. Die Kanalbalance-Regelung kann nur mit der Fernbedienung vorgenommen werden. Das ist evil gewünscht, falls Sie am Hörplatz dem einen der beiden Lautsprecher bisher als dem anderen sind und dadurch ein Lautstärkeunterschied wahrgenommen wird. Betätigten Sie, gegebenenfalls mehrfach, die Taste „BAL-L", um den linken Kanal lauter als den rechten Kanal ein-zustellen. Verwenden Sie die Taste „BAL-R", um den rechten Kanal lauter als den linken Kanal einzustellen. Sie können die Kanalungleichheit um 10 Stufen jeweils nach rechts bzw. links verstehen. Der maximale Wert der Kanalungleichheit wird mit +10dB erreicht. Zusätzlich zum eingestallenten Wert zeigt die Anzeige auch an, welcher der beiden Stereo-Kanäle lauter eingestellt wurde.
Verträglich reduzieren (-8dB Pegel-dämpfung)	GAIN (15)	Betätigten dieser Tasse aktiviert bzw. deaktiviert eine Pegeldämpfung um 8dB, welche sich auf die Signale der Ausgänge „OUTPUT" (9) auswirkt. Die GAIN-Einstellung ist sinn Voll, wenn die Kombination aus Verträkner und Lautsprechemin eine so hohe Empfindlichkeit zeigt, dass der nutzbare Regelbereich der Lautstärkeeinstellung der Vorstufe bei niedrigen Werten liegt. Dann ist bei geringen Lautstärkewerten die Lautstärke schon sehr hoch und die Lautstärkeschritte sind zu groβ. Drücken Sie in thisem Fall, nachdem Sie die Lautstärke vorschhaltber reduziert haben, die Taste „GAIN". Falls die Pegeldämpfung vorher abgeschlossen war, erscheint nun kurzzeitig „-08dB" in der Anzeige. Die Lautstärke der angeschlosen Lautsprecher wird geringer. Ein weiterer Tastendruck bringt die Verträkung wie der in den ursprünglichen Zustand (00dB). Die GAIN-Funktion kann nur über die Fernbedienung ein- und ausgeschaltet werden. Im täglichen Gebrauch der Vorstufe sollente diese Taste nicht betägt werden!

WEITERETIIPPS

Einspielzeit / Aufwärmen

Ohre Audio-Geräte benötigen eine gewisse Zeit bis sie ihre klangliche Höchstleistung erreichen. Dieser Zeitraum ist für die verschiedene Komponenten Ihres Systems sehr unterschiedlich. Bessere und gleichformigere Leistung erhalten Sie während der Zeit, die das Gerät eingeschaltet bleibt.

Nutzen Sie die Erfahrung Ihres Fachhändlers!

Netzbrummen

Bestimmte Quellgeräte konnen im Verbund mit dem Verstärker zu einem über die Lautsprecher hörbaren Brummgeräusch führen, dessen Lautstärke sich mit dem Lautstärkeregler beeinflussen{lsst. Dies ist kein Hinweis auf einen Mangel eines ihrer Audio-Produkte, muss aber durch entsprechende Maßnahmen verhindert werden. Generell kann jedem an den Verstärker angeschlossene, ebenfalls netzbetriebene und mit dem Schutzleiter des Stromnetzes verbundene Gerät这点es Problem hervorrufen.

Dieses Phenomen wird erfahrungsgemäß entweder durch den Antennenanschluss des Tuners bzw. Fernsehers oder in Verbindung mit Personalcomputer, elekstrostatischen Lautsprechern, Subwoofern, Plattenspielern oder Kopfhörerverstärkern hervorgerufen, sofern eine Audioverbindung zum Veränder besteht.

Eine weitere mögliche Quelle für Brummstörungen stellt die elektromagnetische Einstrahlung des Netzteiles anderer Geräte (z.B. Verträger, Receiver, CD-Player, Tuner usw.) auf das Tonabnehmersystem eines angeschlossenen Plattenspielers dar. Solche Fehlerursachen kann man keinlich selbst ermitteln, indem man die Aufstellung des Plattenspielers gegenüber den anderen Geräten verändert.

Das Massepotential aller Signale ist in fast jedem elektrischen Gerät an einem zentralen Punkt zusammengefasst. Dort finden sie eigenen eine gemeinsame Verbindung. Sollte ein Schutzleiter vorhanden sein, hat er immer an einer strategisch gunstigen Stelle eine unlosbare Verbindung mit dem Gehäuse und beiden werden meinst auch keinum am zentralen Massepunkt mit angeschlossen. So wird auch die abschirmende Wirkung des Gehäuses erzeugt. Manche Geräte besitzen einen Masse-Trennschalter (GND SWITCH) an der Geräterückseite. Wenn dieser eingeschaltet ist (sich in der Position „ON" befindet), sind Schutzleiter und Gehäuse gemeinsam vom Massepunkt akkoppelt. Dies kann halten, Brummstörungen zu beseitigen. Die Schutzleiterwirkung bleibt erhalten.

Ist das Brummgeräusch durch eigene Versuche nicht zu beseitigen, wird Ohnen Ihr Fachhändler weiterhelfen.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Keine Funktion nach Betätigung des Netzschalters	Netzkabel nicht an eine betriebsbereite Steckdose angeschlossen.	Stellen Sie eine Verbindung zu einer faktio-nierenden Steckdose mit der geeigneten Netzspannung her.
	Netzkabel nicht fest in die Steckdose und die Gerätebuchse gesteckt oder defekt.	Prüfen Sie das Netzkabel, tauschen Sie es gegebenenfalls gegen ein geeignetes Kaltge-rätekabel aus und drücken Sie dessen Stecker fest in die Steckdose und auf der anderen Seite in die Netzbuchse des Gerätes.
	Gerätesicherung oder Gerät ist defekt.	Kontaktieren Sie ihren Fachhändler.
Kein Ton, obwohl Gerät eingeschaltet und betriebsbereit ist (Geräteanzeige (4) in Funktion)	Das momentan eingestellte (5)(14) Quellgerät gibt kein Signal aus.	Starten Sie die Wiedergabe der angeschlos-tenen Signalquelle.
	Eine der Audio-Einstellungen eines ange-schlossenen DVD-Players (analog/digital) ist nicht richtig gewählt.	Korrigieren Sie die Einstellungen im Setup des Players.
	Ausgang des Quellgerätes nicht oder falsch bzw. nicht mit dem gewünschten Eingangs-anschluss des Vorverstärkers verbunden.	Korrigieren Sie den Anschluss der Signalquelle.
	Falscher Eingangskanal am Vorverstärker gewählt.	Korrigieren Sie die Eingangswahl (5)(14).
	Lautstärke (VOLUME, LEVEL) zu niedrig eingestellt.	Erhöhen Sie vorsichtig die Lautstärke (6)(16).
	Der Versteller ist stummgeschält (Mute-Funktion).	Deaktivieren Sie die Stummschaltung (Taste „MUTE" (2)(12)).
	Endstufe(n) wurde(n) nicht richtig an den Vorverstärker angeschlossen, ist/sind ausge-schaltet oder defekt.	Prüfen Sie Anschluss, Betriebsbereitschaft und Funktionsfähigkeit des/der Endversteller(s).
	Die Laufsprecherkabel sind nicht richtig mit den Anschlussklemmen des Endverstellerverbunden oder defekt.	Prüfen und befestigen Sie die Laufsprecher-kabel an den Klemmen des Endverstellerns und an den Laufsprecheranschlussen.
Ton-Wiedergabe eines Kanals Funktioniert nicht	Das Quellgerät gibt nur auf einem Kanal ein Signal aus.	Prüfen Sie das Quellgerät, z.B. an einem anderen Versteller.
	Eines der Signalkabel zwischen Quellgerät und Vorversteller ist nicht fest eingesteckt oder defekt.	Prüfen und befestigen Sie thises Kabel.
	Die Kanalbalance ist nicht richtig eingestellt.	Korrigieren Sie dies mit den Fernbedienungs-tasten „BAL L" und "BAL R" (13).
	Ein Audiosignalkabel zwischen Vorstufe und Endversteller ist defekt oder die Steckver-bindungen lose.	Prüfen und befestigen Sie thises Kabel.
	Eines der Laufsprecherkabel ist nicht richtig an die Endstufe angeschlossen oder defekt.	Prüfen und befestigen Sie alle Laufsprecher-kabel an den Klemmen des Endverstellerns und an den Laufsprecheranschlussen.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Schlechte Tonqualität	Anschlüsse der Kabelverbindungen sind lose, die Anschlüsse verschmutzt oder ein Kabel defekt.	Prüfen Sie die Audio-Anschlüsse.
	Ein Plattenspieler wurde ohne zwischengeschalte Entzerrervorsufe (Phonovorstufe) an einen der Hochpegeleininge angeschlossen.	Schließen Sie eine Phonovorstufe im Signalweg zwischen Plattenspieler und Vorsterkär an.
Über die Fern-bedienung konnen keine Funktionenausgeführt werden	Keine Batterien in das Handgerät eingelegt, Batterien nicht richtig eingelegt oder ver-braucht.	Prüfen und ersetzen Sie ggf. die Batterien.
	Die Sichtlinie zwischen Fernbedienung und Gerät ist versPERT, die Reichweite wurde übersritten oder das Handgerät wurde aus zuweit seitlicher Position betägt.	Versuchen Sie, die Fernbedienung nur bei freiher Sicht auf die Gerätefront, innerhalb von Zm Enfernung und möglich frontal auf das Gerät zu halten.
	Gerät nicht eingeschaltet.	Schalten Sie das Gerät ein.
Tiefton- Bruppen zu horen	Siehe Abschnitt „Netzbruppen" im Kapitel „Weitere Tipps".	Siehe Abschnitt „Netzbruppen" im Kapitel „Weitere Tipps".

TECHNISCHE DATEN

Frequenzgang:

Nenn-Ausgangsspannung:

Klirrfactor:

Eingangsempfindlichkeit:

Signal-Rausch-Abstand:

Kanaltrennung:

Eingangsimpedanz:

Netzanschluss:

Eingänge:

Ausgange:

10 Hz - 20 kHz

2V

< 0,1% (20Hz-20kHz)

380mV

95dB

86dB

47 kΩ

220 V - 240 V / 50 Hz (max. 15 W)

5x Cinch stereo (LINE IN), 1x XLR stereo (LINE IN)

2x Cinch stereo (PRE OUT), 1x XLR stereo (PRE OUT),

1x Cinch stereo (REC OUT),

2x Power Control (3,5mm Klinke)

430× 84× 360mm (Höhe Gerätefuße 15~mm )

10,9 kg

silber / schwarz

LEXIKON/WISSSENSWERTES

Audio-Quellen/Audio-Quellgeräte

Komponenten ihrer HiFi-Anlage und alle weiteren Geräte, deren Ton Sie über das System hören möhen und dazu an den Vor-, Vollveränder oder Receiver anschließen. Dazu gehören CD-Player, DVD-Player, Tuner (Radios), Kassettenspieler, DAT-Recorder, Personalcomputer, Schallplattenspieler, portable Audiogeräte und weitere.

Dynamik

Unterschied zwischen den leisesten und dem lautesten Tönen, die in Audio-Signalen (ohne Verzerrungen oder Übergang in Rauschen) möglich sind.

Eingangsempfindlichkeit

Begriff for die kleiste Eingangsspannung, die bei maximaler Lautstärkeeinstellung des Verständerkers die maximale Ausgangsleistung bewirkt. Beispiele: 100 mV bis 500 mV (Millivolt) bei Hochpegeleingängen, 2 mV bis 5 mV am Phono-MM-Eingang oder 0,1 mV bis 0,5 mV am Phono-MC-Eingang.

Pegel

Eine Art der Darstellung jeder physikalischen Großbe und ein gebrächliches Maß für Signalspannungen und Lautstärke. Wird in Dezibel (dB) angegeben. Als Spannungen „auf Line-Pegel" werden Signalspannungen unterhalb 1V bezeichnet, die als Musik-Signale für Veränder-Eingänge geeignet sind. Eingänge des Veränderkers (in der Regel als Cinch-Buchse ausgeführlt), die für Signalene des CD-Players, Kassettenrecorders, DVD-Players usw. vorgesehen sind, werden auch als „Line-Level-Eingänge" oder „Hochpegel-Eingänge" bezeichnet.

RCA/Cinch

RCA ist die amerikanische Bezeichnung für die koaxialen Cinch-Steckverbindungen als Abkürzung für „Radio Corporation of America", den Name einer US-amerikanischen Firma. Sowohl Stecker als auch verwendete Kabel bestehen aus einem stabförmigen Innenleiter und einem zylinderhüllenförmigen Außenleiter. Damit{lösst sich ein Mono-Audiosignal oder ein Videosignal übertragen. Im Vergleich mit der XLR-Steckverbindung wird diese Verbindungsart auch „unsymmetrische Signalverbindung" ("unbalanced") genannt.

XLR

Auch: „symmetrische Verbindung“ oder „Balanced". Eine Steckverbindung für Audiogeräte. Sie ist rund, hat einen Durchmesser von etwa 1,5 cm und besitzt mein drei Kontaktstüfte. XLR ist eine alternative Verbindung zu Cinch für NF-Signale im professionellen Audiobereich. Ihr Vorteil ist die zusätzliche Übertragungsmöglichkeit desselen Signals mit negativem Spannungshub (deswegen drei Anschluss-Stüfte), so dass bei entsprechender Signalaufbereitung im empfangenden Gerät die auf dem Signalweg durchs Kabel eingestreuten elektromagnetischen Störungen beseitigt werden können. Des Weiteren wird mit einem höheren Pegel übertragen. Dadurch ist diese Art der Audiosignal-Übertragung störlicherer.

SAFETY GUIDELINES

Bewahren Sie die Kaufquittung zusammen mit der Bedienungsanleitung auf. Die Kaufquittung dient ihren als Nachweis für den Beginn der Garantiezeit. Die Seriennummer befindet sich an der Rückseite des Gerätes.
