FOIRE AUX QUESTIONS - SA-93 VINCENT

Comment configurer le VINCENT SA-93 pour la première fois ?

Pour configurer le VINCENT SA-93, branchez l'appareil à une source d'alimentation, puis connectez vos appareils audio via les entrées RCA. Allumez l'appareil et ajustez le volume à l'aide du bouton de contrôle.

Le VINCENT SA-93 ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état et bien connecté. Si l'appareil ne s'allume toujours pas, contactez le support technique.

Comment régler le son sur le VINCENT SA-93 ?

Vous pouvez régler le son en tournant le bouton de volume situé sur le panneau avant de l'appareil. Pour un réglage plus précis, utilisez également les égaliseurs disponibles si votre modèle en est équipé.

Y a-t-il une fonction de protection pour les enceintes ?

Oui, le VINCENT SA-93 est équipé d'un circuit de protection qui prévient les surcharges et protège vos enceintes contre les dommages.

Comment connecter des enceintes au VINCENT SA-93 ?

Pour connecter des enceintes, utilisez des câbles d'enceintes appropriés. Branchez une extrémité des câbles aux bornes des enceintes et l'autre extrémité aux sorties d'enceintes de l'appareil, en respectant la polarité (positif et négatif).

Le son est faible, que dois-je vérifier ?

Vérifiez le niveau de volume sur le VINCENT SA-93 ainsi que le volume de la source audio connectée. Assurez-vous également que les câbles sont correctement branchés et en bon état.

Comment nettoyer le VINCENT SA-93 ?

Pour nettoyer le VINCENT SA-93, éteignez l'appareil et débranchez-le. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez l'utilisation de produits chimiques agressifs qui pourraient endommager la finition.

Où trouver des pièces de rechange pour le VINCENT SA-93 ?

Les pièces de rechange pour le VINCENT SA-93 peuvent être commandées auprès de votre revendeur local VINCENT ou directement sur le site officiel de VINCENT.

MODE D'EMPLOI SA-93 VINCENT

On oublie souvent qu'un produit d'exception «mal utilisé» peut s'avérer médiocre à l'écoute. Ces quelques conseils vous permettront d'éviter certaines erreurs qui pouraient s'avérer préjudiciaibles à la qualité d'écoute de vos电子iques et lecteurs Vincent™.

Installation

Installez vos apparecs sur ou dans des meubles solides, parfaitement stables.

N'empilez jamais vos apparéils : ce positionnement est instable et dangereux d'un point de vue « thermique » La chaleur des apparéils situés en dessous monte, se communique aux produits installés au-dessus et perturbe leur fonctionnement. De plus, les produits situés en dessous sont mal ventilés.

Evitez les endroits exposés à une force chaleur, les zones excessivement poussièreuses et les locaux humides (ne jamais exposer un apparéil à la pluie).

Les cables

Les alimentations des apparciels Vincent etant totalement surdimensionnées ; les résultats d'ecoute sont totalement tributaires de la mise en oeuvre des produits et une attention toute particuliere doit donc etre apportee au cablage :

.Cablage HP :

Impératifement de forte section et peu capacité.

Alimentation Secteur :

.Equiper les amplificateurs de cables secteur de haut de gamme surdimensionnés

Impératifement tirer 2 lignes secteurs :

une pour les sources et préamplificateur

une pour les amplificateurs

1.Reperer imparativement la phase secteur de tous les maillons du systeme

Connexions

Pour reli der enceintes a un amplificateur, veilz a bien respecter la phase en reliant les bornes rouges de l'ampli aux bornes rouges des enceintes, et les bornes noires entre elles.

En cas de doute sur la phase de l'enceinte : débranche le cable côté ampli et laissez le, à l'autre bout, relié à l'enceinte. Retirez le cache haut-parleurs de l'enceinte, et observer le boomer. Reliez une pile de 1,5 V au cable (à la place de l'ampli). La membrane du haut-parleur se déplace vers l'avant ou vers l'arrière. Repérez le sens de branchement de la pile qui occasionne un déplacement de la membrane vers l'extérieur de l'enceinte (la membrane du boomer semble sorting de l'enceinte). Marquez le fil relié au « + » de la pile à l'aide d'un adhésif : ce fil correspond au « + » de l'enceinte et doit être relié à la borne rouge de l'ampli.

Pour les liaisons « source », utilisez toujours une connexion symétrique (XLR) avec les apparciels dont le schéma est symétrique. Les entrées et sorties asymétriques (Cinch) de ces apparciels sont équipées d' amplificateur opérationnels « amplis OP » (symétrisation, désymétrisation) qui altermènt la qualité du son.

. Ne jamais débrancher ou brancher des cables d'enceinte lorsque l'amplificateur est allumé.

Mise en chauffe

. Un ampli et un préampli bien chauds sonnent 100 fois moins que des produits « froids »

Vos électroniques Vincent™ sont des athétés de haut niveau : ne les mettez au départ d'une course sans échauffement préalable ! Vous ne risquez pas de claquage, bien sur, mais les performances seront bien en dessous du potentiel réel de ces produits...

En regle generale, les amplis à tubes ou à transistors en classe A chauffent plus vite que les amplis ou préamplis à transistors en classe AB (les deux premières catégories d'électroniques chauffent facilement, même en l'absence de signal audio).

De façon systématique, laissez vos électroniques fonctionner une demi-heure à une heures, environ, avant d'écouter.

Garantie constructeur

. Ne jamais démonter un apparéil. Tout démontage ou intervention par une autre personne qu'un technicienagré VincentTM entraine une annulation systématique de la garantie constructeur.

. Les produits achetés à l'étranger (via Internet, par exemple) ne bénéficient pas de la garantie constructeur.

VINCENT AUDIO PREAMPLIFICATEUR SA-93 ET AMPLIFICATEUR SP-993

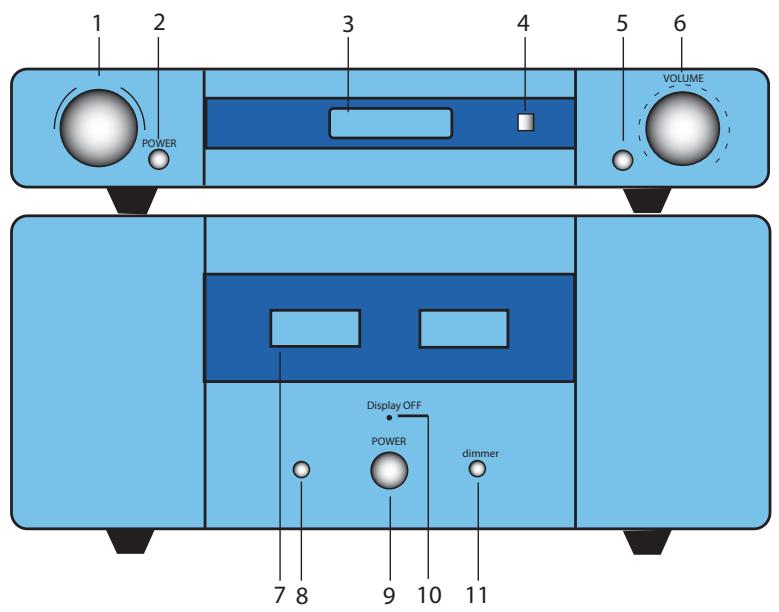

Faces avant SA-93/SP-993

1. Selecteur de modes (Tuner, SACD, CD, DVD)
2. Bouton Marche/Arret du préamplificateur
3. Afficheur
4. Récepteur infra rouge
5. Déconnecteur de sorties
6. Bouton de réglage du volume
7. Afficheur
8. Selecteur du mode d'impédance
9. Commande de mise sous tension de l'amplificateur
10. Indicateur de mise sous tension
11. Réglage de l'intensité lumineuse de l'affichage

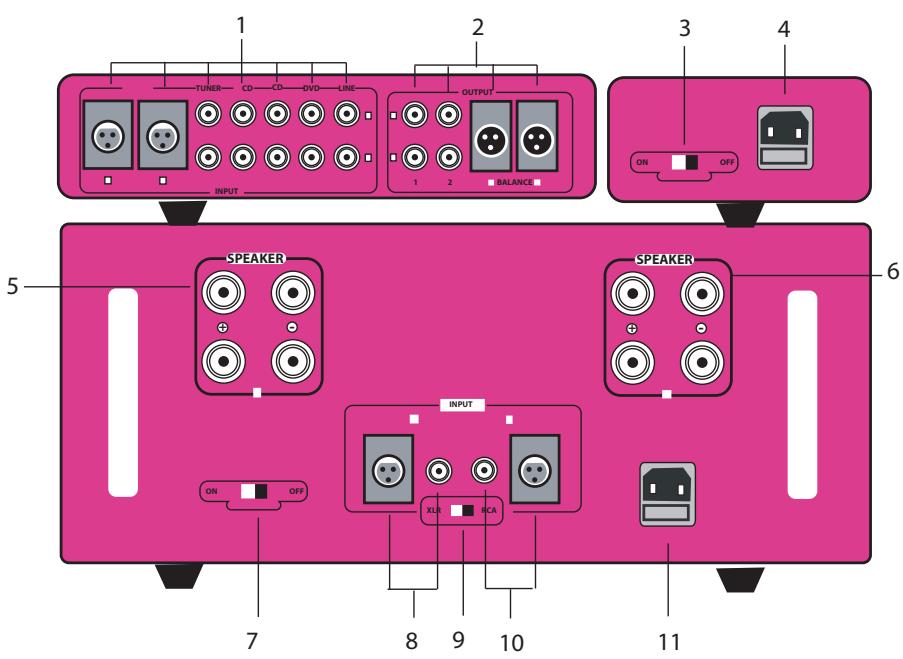

Faces arriere SA-93/SP-993

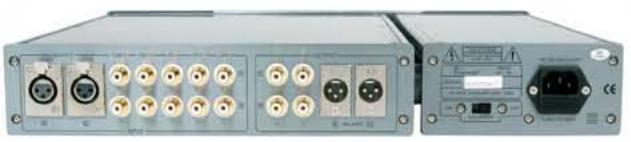

1. Fiches d'entrées : 5 paires RCA et une paire XLR
   2.Sortie analogue:2 paires RCA et 1 paires XLR
2. Connection de prise de terre
3. Prise secteur

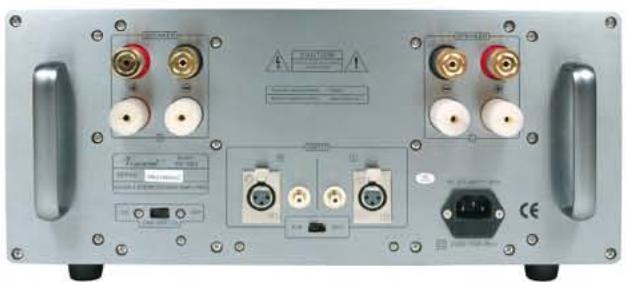

4. Connection HP droit
5. Connection HP gauche
6. Connection de prise de terre
7. Entrées canal droit

8. Sélecteur RCA et XLR

9. Entrées canal gauche

10. Prise secteur

Télécommande SA-93/SP-993

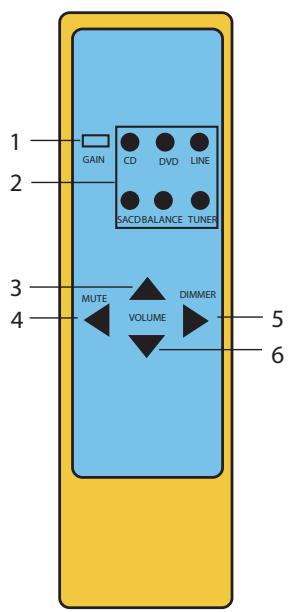

1. Réglage de gain : permet de diminuer le niveau de 10DB
2. Boutons de selection d'entrées

3/6. Réglage du volume
4. Touche Mute
5. Reglage de l'affichage

SA-93

• Caracteristiques techniques:

Type: préamplificateur double monophonique, schéma symétrique, classe A Alimentation: 2 transformateurs toroidaux blindés

Rapport signal/bruit: 95 dB

Distortion harmonique: < 0.02%

Bande passante: 10Hz - 20kHz

Sensibilité d'entrée: 250 mV

Impedance d'entree: 47 kΩ.

Dimensions: 430 × 70 × 380 ~mm .

Poids: 10kg

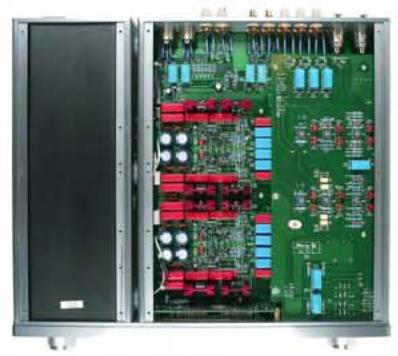

Descriptif du produit:

Le SA-93 est le compagnon idéal de tous les blocs de puissance de la gamme. Conçu dans les règes de l'art, ce préamplificateur vérable double mono est équipé de deux alimentations distinctes à force capacité en courant, de deux circuits préamplificateurs totalement indépendants et configures selon un schéma 100% symétrique. Sa dynamique réalisée, mais aussi et sur tout son haut pouvoir d'analyse, son extréme transparence et sa grande musicalité en font un préamplificateur d'exception.

Informations complémentaires:

Entres audio analogiques: 5 paires Cinch + 1 paire XLR

Sorties préampli : 2 paires cinch + 1 paire XLR

Sortie tape: non

Sortie casque : non

Telecommande:oui

Consummation:50W

Presse : Référence Haute Fidélité 2003

SP-993

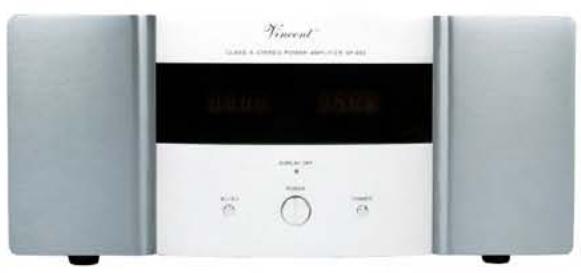

- Caracteristiques techniques:

Type: bloc de puissance stéreo

Puisance: 2× 200W / 8 -2× 400W / 4 -2× 750W / 2 -2× 50W classe A

Alimentation: transformateur toroidal blinde 1500VA

Capacité totale de filtrage: 120.000 F

Rapport signal/bruit: 95 dB

Distortion harmonique: < 0.02%

Bande passante: 10Hz - 20kHz± 0.5dB

Sensibilité d'entrée: 2 V

Impedance d'entree: 47 kΩ

Dimensions: 430 × 180 × 530 ~mm

Poids: 36kg

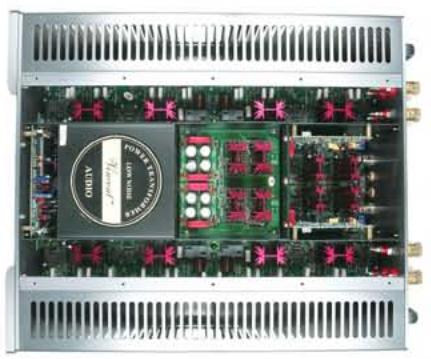

■ Descriptif du produit:

Digne représentant du grand savoir-faire de Vincent, le SP-993 est « l'alternative » stéreophonique au fabuleux bloc mono SP-991. Puissance colossale, ampleur de restitution sonore incomparable, beauté des timbres et respect des nuances les plus subtiles, tout ce qui fait de la Classe A la voie royale de l'amplification se retrouve dans le SP-993.

Informations complémentaires:

Entres audio: 1 paire Cinch/1 paire XLR

Sorties HP: 2 par canal pour Bi-cablage

Transistors utilisés : 2SA1386 / 2SC3519 (16 paires)

Facteur d'amortissement: 160

Consommation:1000W

Presse : Récurrence Haute Fidélité 2003

La Classe A

La classe A est la voie royale de l'amplification « audiophile ». Elle s'oppose aux autres classes, en général B ou AB, ou les alternances positives et négatives du signal sont amplifiées séparément, par des transistors différents. Il faut raccorder ces alternances, au final, pour reconstituer la totalité du signal. Il se produit souvent un phénomène plus ou moins marqué de distorsion « de croisement » liée à ce raccordement. En classe A, les composants (tubes ou transistors) amplifient la totalité du signal en une fois. Le son est bien meilleur, il n'y a pas de « rupture » et les timbres sont plus propres, plus chaleurux. L'amplification en Classe A, par contre, se caractérisse par un faible rendement, d'ou un échauffement très important des circuits. De plus, les étages de sorties fonctionnent en permanence « à fond», on ponctionne une partie plus ou moins importante de la puissance ainsi disponible, pour alimenter les enceintes. Ce prince de fonctionnement consomme beaucoup de courant et dissipe beaucoup de calories.

Scheme symétrique

Dans un schéma asymétrique classique, on dispose d'un point « chaud » et d'une masse pour vehiculer les signaux audio. Dans un schéma symétrique, le signal (qui a toujours besoin de 2 pôles) est vehiculé par un point chaud et un point froid. La masse est dite « flottante » et ne sert que de réference « 0 V » (elle ne vehicule pas la musique). Ce type de schéma permet d'isoler totalément la masse de l'appareil et de l'alimentation du signal musical. Dans un schéma asymétrique classique, on rappelle que la masse est commune au signal audio, à l'alimentation et au chassis de l'appareil, ce qui favorise la perturbation de l'audio par des signaux parasites divers. En mode symétrique, on peut également utiliser des raccords de grandes longueurs entre les appareils, en raison d'une excellente immunité face aux perturbations parasites (perturbations radioelectriques, etc.). Tous les appareils audio professionnels, sans exception, utilisent des schémas symétriques et un raccordement avec prises XLR (trois broches).

Facteur d'amortissement

Avec certains amplificateurs, les haut-parleurs de grave bougent beaucoup moins qu'vec d'autres électroniques, à niveau sonore équivalent. Le son est alors plus pur, le grave plus tendu, plus rapide, plus naturel, et la tenue en puissance est supérieure. Ce phénomène est lie au facteur d'amortissement de l'amplificateur. Plus ce facteur est grand, plus l'ampli maître les haut-parleurs. Il les contrôle à la perfection en leur interdisant tout « débordement » pour limiter leurs mouvements au strict nécessaire. Lorsqu'il vient de « bouger » sur un signal puissant, le haut-parleur a tendance à oscillator comme un ressort, il continue de faire des allers-retours avant de se stabiliser. Avec un amplificateur au grand facteur d'amortissement, le haut-parleur est stoppe net après l'arrêt du signal, il n'oscille pas et se tient prét pour réagir instantanément sur les signaux suivants. Un grand facteur d'amortissement s'obtient à partir de circuits à très faible impédance interne. Cette caractéristique va également de pair avec une possibité de driver des charges ohmiques de très faibles valeurs (2 Ohms, voir beaucoup moins) et une forte capacité en courant pour l'ampli.

Alimentation surdimensionnée

Schéma en classe A, forte puissance de sortie, grand facteur d'amortissement, forte capacité en courant, fonctionnement sur charges complexes et de faible valeur ohmique, etc., etc... Tous ces paramétres, ces circuits et schémas qui font d'un amplificateur de puissance une machine d'exception ont un point commun : ils consommment beaucoup de courant ! Or, qui dit forte consommation dit forte production de courant au niveau de l'alimentation. Pour y parvenir avec une alimentation « classique » (par opposition aux circuits à découvert), il n'y a pas de secret : il faut utiliser, comme chez Vincent, des transformateursursurdimensionnés et des circuits de filtrage de très fortes valeurs capacités pour fournir ce courant d'alimentation généreux et bien le « nettoyer »

Le rodage

Durant les premières heures de fonctionnement, le son d'un apparéil évolue considérablement. Les électroniques utilisent de nombreux composants traversés par un courant électrique. Leur structure se modifie petit à petit jusqu'à se stabiliser au bout de quelques dizaines d'heures. Une fois rode, un amplificateur fait préuve de plus de finesse et de justesse de restitution des timbres que lorsqu'il est neuf.

Les professionnels se laissent parfoids, eux aussi,prendre au piège... Pour anecdote,une célebre revue avait jugé assez séverement un SV129 tout neuf,a peine sorti de l'usine.Or,par experience et connaissant très bien nos produits,nous savons parfaitement qu'après une centaine d'heures de rodage,cet amplificateur jugé un peu trop « ceci » et pas assez « cela » devient particulièrement juste,equilibré,vivant et… tellement musical.… Ce n'est la qu'une question de patience,mais aussi de riqueur professionnelle!

Le rodage d'une électronique est assure par le passage du courant électrique dans les composants. En règle générale, plus le courant est important, plus le rodage est rapide.

Sur un amplificateur de puissance, le temps de rodage est généralement plus long avec une electronique à transistors qu'avac un ampli a tubes. Sur un préamplificateur ou les courants électriques sont de faible intensité, ce rodage peut être extrémement long. Un minimum d'une bonne centaine d'heures d'utilisation est nécessaire, par exemple, pour qu'un préampli SA-93atteigne tout son potentiel de musicalité.
