PT 4500 - Système sans fil de microphone AKG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur de poche pour système sans fil de microphone
Marque	AKG
Modèle	PT 4500
Dimensions (L x H x P)	70 x 90 x 25 mm
Poids net	320 g (sans piles)
Alimentation	2 piles AA 1,5 V ou accu rechargeable AKG BP 4000
Autonomie	15 h avec piles alcalines, 12 h avec accu BP 4000
Plage de fréquences porteuses	500-530, 570-600, 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 MHz
Nombre de porteuses	Jusqu'à 1200
Modulation	FM
Excursion nominale	±20 kHz
Bande passante audio	35 - 20 000 Hz
Distorsion harmonique (1 kHz)	< 0,3 % pour l'excursion nominale
Rapport signal/bruit	Typ. 118 dB(A)
Puissance HF	50 mW ERP
Entrée audio	Prise tripolaire mini XLR (micro/ligne)
Modes de fonctionnement	LOCK (verrouillé), ACTIVE (réglable), SILENT (HF coupée)
Affichage	Écran LCD rétro-éclairé avec paramètres et autonomie
Commutateur MUTE	Intégré, coulissant ; optionnel externe via embase REMOTE MUTE
Accessoires fournis	2 piles AA, notice d'utilisation
Accessoires optionnels	Accu BP 4000, chargeur CU 4000, câble guitare MKG L, commutateur MUTE externe
Entretien et nettoyage	Nettoyer avec un chiffon doux humecté d'eau
Sécurité	Ne pas exposer au soleil, à la poussière, à l'humidité, à la pluie, aux vibrations ou aux secousses
Environnement	Piles et emballage recyclables selon les réglementations locales
Compatibilité microphones	Microphones AKG série MicroMic (CK55L, C417L, C520L, C555L, C516ML, C518ML, C519ML)

FOIRE AUX QUESTIONS - PT 4500 AKG

Comment insérer les piles dans le PT 4500 ?

Ouvrez le couvercle du compartiment des piles, placez deux piles AA 1,5 V en respectant les polarités indiquées, puis refermez le couvercle. N'utilisez que des piles alcalines ou l'accu rechargeable AKG BP 4000.

Comment raccorder un microphone ou un instrument ?

Branchez la fiche mini XLR du microphone ou du câble guitare MKG L sur l'entrée audio (prise tripolaire mini XLR) de l'émetteur. Les microphones AKG de la série MicroMic sont compatibles sans modification.

Comment sélectionner une fréquence porteuse ?

Mettez l'émetteur en mode SILENT (maintenez la molette enfoncée), puis accédez au menu Presets ou Fréquences. Tournez la molette pour choisir un preset, un groupe et un canal, ou réglez la fréquence manuellement par pas de 25 kHz. Validez avec la molette.

Qu'est-ce que le mode SILENT ?

Le mode SILENT maintient l'émetteur sous tension mais coupe l'émission HF. Il est recommandé pour régler la fréquence sans risquer de perturber d'autres systèmes. La LED témoin est éteinte en mode SILENT.

Comment mettre le microphone en muet ?

Utilisez le commutateur MUTE coulissant sur l'émetteur : en position extérieure, le signal audio est coupé et la LED témoin devient rouge. Pour réactiver, poussez le commutateur vers l'intérieur (LED verte). Un commutateur MUTE externe optionnel peut être connecté sur l'embase REMOTE MUTE.

Comment utiliser plusieurs systèmes sans fil simultanément ?

Pour éviter les interférences, utilisez des porteuses différentes pour chaque canal (émetteur + récepteur). Sélectionnez le même preset et le même groupe de fréquences pour tous les canaux, puis assignez des canaux distincts. Si des interférences persistent, utilisez la fonction de réglage automatique du récepteur.

Que faire en cas d'affichage d'un message d'erreur ?

Les messages d'erreur (ex. Err.>rF<, Err.>SYS<) indiquent des problèmes de PLL, de mémoire ou de réglage. Essayez de redémarrer l'émetteur, sélectionnez une autre fréquence ou réglez de nouveau le preset. Si l'erreur persiste, contactez le service après-vente AKG.

Comment nettoyer l'émetteur PT 4500 ?

Nettoyez les surfaces avec un chiffon doux légèrement humecté d'eau. N'utilisez pas de produits abrasifs ou de solvants. Évitez de faire pénétrer de l'humidité dans l'appareil.

Comment recharger l'accu BP 4000 ?

L'accu BP 4000 se recharge dans le compartiment des piles à l'aide du chargeur optionnel CU 4000, via les contacts de charge dédiés. Ne tentez pas de recharger des piles standard. Suivez les instructions du chargeur pour effectuer un cycle de régénération si nécessaire.

Quelle est l'autonomie avec des piles alcalines ?

L'autonomie est d'environ 15 heures avec des piles alcalines AA de 1,5 V. Avec l'accu rechargeable BP 4000, l'autonomie est d'environ 12 heures. L'écran affiche la capacité restante en heures et sous forme de barres.

MODE D'EMPLOI PT 4500 AKG

Veuillez lire cette notice avant d'utiliser le système!

2 Batteries 1,5V, Taille AA

1.1 Sécurité 21 1.2 Environnement 21

Déclaration FCC 21

2 Description. 22

2.1 Introduction 22 2.2 Packing List 22 2.3 Optional Accessories 22 2.4 Description 22

2.4.1 Contrôles 22 2.4.2 Microphones, Câble Instrument (facultatif) 24

3.1 Connecting a Microphone/Instrument 25 3.2 Inserting Batteries 25 3.3 Operating Modes 25 3.4 Powering Up 26

3.4.1 Powering Up in SILENT Mode 26 3.4.2 Powering Up in LOCK Mode 26

1 Sécurité et environnement 39

1.1 Sécurité 39 1.2 Écologie 39

2 Description 40

2.1 Introduction 40 2.2 Fournitures d'origine 40 2.3 Accessoires recommandés 40 2.4 Description 40

2.4.1 Éléments de commande 40 2.4.2 Microphones, câble guitare (ne font pas partie des fournitures) 42

3 Mise en service 43

3.1 Pour raccorder un microphone ou instrument 43 3.2 Mise en place des piles 43 3.3 Modes de fonctionnement 44 3.4 Mise sous tension 44

3.4.1 Mise sous tension en mode SILENT 44 3.4.2 Mise sous tension en mode LOCK 45

3.5 Mise hors tension (tous les modes) 45 3.6 Sélection de la porteuse 45

3.6.1 Menu Présets 46 3.6.2 Menu Fréquences 47

3.7 Installations multicanaux 48 3.8 Réglement du gain d'entrée 48

3.8.1 Sélection manuelle du gain d'entrée 49 3.8.2 Sélection automatique du gain d'entrée 49

4 Utilisation 51

4.1 Menus d'affichage et de configuration 51

4.1.1 Mode LOCK 51 4.1.2 Modes SETUP et SILENT 51

4.2 Sélection du mode 51 4.3 Microphone sur muet 52

4.3.1 Commutateur Mute externe (optionnel) 52

4.4 Remplacement des piles 52 4.5 Technique du micro 52

4.5.1 Microphones Lavaliere C 417 L, CK 55 L..52 4.5.2 Micros serre-tête C 520 L, C 555 L.52

4.6 Installations multicanaux 52 4.7 Conseils pour l'entretien des piles/de l'accu 52

1 Sécurité et environnement

1.1 Sécurité

• Ne placez jamais l'appareil à un endroit où il risque d'être exposé directement au soleil, à une atmosphère poussièreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
• Conformez-vous aux règlements en vigueur pour la mise au rebut des piles usées. Ne mettez jamais des piles ni au feu (risque d'explosion) ni aux ordures ménagères.
• Si vous mettez l'appareil à la ferraille, enlevez les piles ou les accus, séparez le boîtier, l'électronique et les câbles et éliminez les différents éléments conformément aux règlements en vigueur.
• L'emballage est recyclable. Déposez l'emballage dans un réseau de collecte prévu à cet effet.

1.2. Environnement

2 Description

Nous vous remercions d'avoir choisi un produit AKG. Pour profiter au maximum des avantages que vous offre le WMS 4500, lisez très attentivement ce mode d'emploi avant la mise en service de l'appareil. Conservez soigneusement le mode d'emploi pour pouvoir le consulter lorsque vous vous posez des questions. Nous vous souhaitons beaucoup de succès.

2.2 Fournitures d'origine

1 émetteur de poche PT 4500

2 piles 1,5 V, dimension AA

• Contrôlez si le carton contient bien tous les éléments énumérés ci-dessus. Si ce n'est pas le cas, veuillez contacter votre distributeur AKG.

2.3 Accessoires optionnels

• Vous trouverez la liste des accessoires optionnels dans le catalogue/dépliant AKG actuel ou sur www.arkg.com. Notre fournisseur se tient à votre disposition pour vous conseiller.

2.4 Description

L'émetteur de poche PT 4500 peut être utilisé aussi bien avec des microphones dynamiques qu'avec des microphones électrostatiques fonctionnant sur une tension d'alimentation de 6 volts environ. Vous avez bien sûr aussi la possibilité de raccorder une guitare, une basse ou un clavier portatif.

Le PT 4500 fonctionne sur une plage de 30MHz au maximum, dans la gamme de fréquences porteuses UHF de 500MHz à 862MHz. Dans les limites de cette plage, vous pouvez soit régler la porteuse directement par incrémentations de 25kHz, soit la sélectionner parmi les groupes de fréquences et canaux programmés de votre émetteur.

L'émetteur de poche dispose de trois modes de fonctionnement :

En mode LOCK, l'émetteur transmet le signal de sortie du micro au récepteur. Toutes les fonctions de réglage et éléments de commande, à l'exception du commutateur MUTE, sont verrouillés électroniquement pour éviter toute modification intempestive des paramètres en cours d'émission. L'écran affiche "LOCK".

En mode ACTIVE, vous pouvez modifier la fréquence porteuse et le gain d'entrée et mémoriser les valeurs choisies.

En mode SILENT, l'émetteur reste sous tension mais n'émet pas de signal HF. Nous recommandons de tous jours CHOISIR ce mode pour effecuER le réglage de la porteuse de l'émetteur. Ce n'est qu'ainsi que vous pouze être sur de ne pas émettre par erreur sur une fréquence non allouée/coordonnée et de ne pas perturber le cas échéant d'autres services radio ou microphones actifs.

L'écran à cristaux liquides rétro-éclairé affiche tous les paramètres importants ainsi que l'usure de la batterie et l'autonomie restante avant épuisement de celle-ci.

L'émetteur peut être utilisé au besoin avec deux piles ordinaires de dimension AA ou avec l'accu optionnel BP 4000 d'AKG.

Important!

• N'utilise jamais d'accus rechargeables standard! Ils risqueraient d'endommager l'émetteur en cas de court-circuit des contacts de charge et ne permettent pas un affichage de l'autonomie restante des piles. AKG décline toute responsabilité concernant les déteriorations qui pourrait en résulter.

2.4.1 Éléments de commande voir fig. 1

1 LED témoin : La LED témoin bicolore indique comme suit l'état de service de l'émetteur :

Vert : Le signal de sortie de l'élément micro est transmis à l'émetteur, qui à son tour transmet le signal audio au récepteur.

Rouge : La LED témoin s'allume en rouge dans les cas suivants :

Le signal audio est mis sur muet. Cependant, la section HF restant active, on n'a pas de bruits parasites audibles dans le récepteur. - Les piles ou l'accu n'assurent plus que 60 minutes d'autonomie au maximum. - La LED témoin s'allume également en rouge après la mise sous tension pendant que l'émetteur règle la porteuse sur la valeur en mémoire. Si le signal audio n'est pas sur muet, la LED passe au vert une fois le réglage de fréquence effectué. L'écran affiche un message d'erreur.

Sombre : L'émetteur est en mode SILENT.

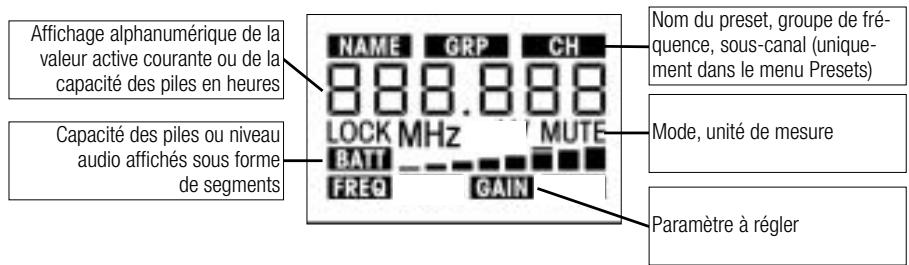

2 Écran : L'émetteur possède un écran à cristaux liquides à cinq lignes :

L'écran affiche tous les paramètres de l'émetteur :

• Porteuse en MHz ou en tant que canal d'un groupe de fréquence
• Niveau d'entrée audio
• Usure de la batterie et autonomie restante
• Messages d'erreur
• Menu de réglage : menu Fréquences, menu Presets, menu Gain

Le rétro-éclairage de l'écran s'allume toujours lorsque vous actionnez la molette, il s'éteint automatiquement au bout de 10 secondes environ.

Interrupteur ON/OFF: Une courte pression (0,6 secondes environ) sur la touche ON/OFF met l'émetteur sous tension. En même temps l'écran (2) et la LED témoin (1) sont actifs. L'émetteur est prêt à fonctionner au bout de 7 secondes environ.

Une pression prolongée (2 secondes environ) sur la touche ON/OFF met l'émetteur hors tension.

Autre mesure de précaution pour éviter d'actionner la touche par inadvertance : la touche ON/OFF est en retrait.

4 Commutateur MUTE: Met le signal audio sur muet lorsque vous le faites coulisser vers l'extérieur. La LED témoin (1) passe au rouge. Cependant, l'émetteur reste sous tension et la section HF reste active; on n'a donc pas de bruits parasites audibles dans le récepteur lorsque le signal audio est sur muet.

Pour réactiver le signal audio, déplacez le commutateur MUTE vers l'intérieur (en direction de la touche ON/OFF). La LED témoin (1) passe au vert.

Le commutateur MUTE est actif dans tous les modes de fonctionnement.

5 Entrée audio: Prise tripolaire mini XLR avec contacts pour niveaux micro et ligne. Le brochage de la prise du micro ou du câble de guitare MKG L (ne fait pas partie des fournitures) assure automatiquement le raccordement aux bornes voulues. 6 Molette: S'utilise pour régler les différents paramètres de l'émetteur. La molette a les fonctions suivantes :

Voir Fig. 1

2 Description

• En mode LOCK : rotation d'un mouvement bref à droite ou à gauche : pour passer de l'affichage Fréquence à l'affichage Presets (à condition qu'un preset soit mémorisé), Gain ou à l'affichage Batterie (autonomie en heures). Pression prolongée : pour passer du mode LOCK au mode ACTIVE, l'émetteur étant sous tension ; permettre l'émetteur éteint sous tension en mode SILENT.
• En modes ACTIVE et SILENT seulement :
• pression brève : pour appeler les paramètres à régler ou valider la valeur choisie.
• rotation d'un mouvement bref à gauche : pour désir un point du menu ou décrémenter la valeur à régler.
• rotation d'un mouvement bref à droite : pour désirer un point du menu ou incrémenter la valeur à régler.
• rotation à droite ou à gauche et maintien : les valeurs pouvant être choisies défilent sur l'écran. 7 Contacts de charge : Les contacts de charge en retrait vous permettent de charger l'accu BP 4000 optionnel d'AKG à l'aide du chargeur optionnel CU 4000 sans sortir l'accu de son compartiment. 8 Embase REMOTE MUTE : Embase de raccordement du commutateur Mute externe optionnel. 9 Antenne : Antenne souple, montée à demeure. 10 Couvercle du compartiment des piles 11 Étiquette des fréquences : Une étiquette sur le dos de l'émetteur indique la gamme de porteuses disponible et donne les informations relatives aux fréquences autorisées. 12 Compartiment des piles destiné à recevoir les deux piles de 1,5 V, dimension AA, fournies ou l'accu optionnel BP 4000. 13 Agrafe de ceinture pour fixer l'émetteur de poche à la ceinture

2.4.2 Microphones, câble guitare (ne font pas partie des fournitures) Voir Fig. 2

Vous pouvez brancher sans problème les microphones AKG suivants sur l'entrée audio du PT4500:

CK55L, C417L, C520L, C555L, C516ML, C518ML, C519ML - Vous pouvez également brancher une guitare, une basse ou un clavier portatif à l'aide du câble guitare MKG L d'AKG. Pour plus de détails, veuillez consulter les brochures AKG et le site www.akg.com.

3 Mise en service

Important!

• Avant de mettre en voir WMS4500 en service, vérifiez si le meteur et le recepteur sont bien sur la meme frquence. Voir point 3.6 et mode d'emploi du recepteur.
• Nous vous recommandons de régler tous les canaux sur le même preset et le même groupe.
• Aux points suivants, un affichage clignotant figure entre les guillemets >'' et <. Les chiffres indiqués sont des exemples de réglages possibles.

●	Appuyer brièvement sur la molette
●	Appuyer de façon prolongée sur la molette
●	Tourner la molette d'un geste bref à gauche
●	Tourner la molette d'un geste bref à droite
●	Tourner la molette d'un geste bref à droite ou à gauche

Remarque :

Symboles

L'émetteur de poche PT 4500 est conçu pour être utilisé avec les microphones type "L" de la série MicroMic de chez AKG (voir chapitre 2.4.2). Si vous souhaitez raccorder au PT 4500 d'autres microphones d'AKG ou d'autres marques, il vous faudra éventuellement modifier la configuration de la fiche ou la remplacer par une fiche XLR tripolaire miniature.

3.1 Pour raccorder un microphone ou instrument

Voir Fig. 2

Broches de l'entrée audio

Broche 1 : blindage

Broche 2 : point chaud

Broche 3 : point froid

On dispose à la broche 2 d'une tension d'alimentation positive de 3,8V pour les microphones électrostatiques.

• Connectez la fiche XLR miniature (1) du câble de votre microphone ou du câble guitare MKG L (2) sur la prise d'entrée (3) de l'émetteur de poche.
• Ouvrez le couvercle du compartiment des piles (1).
• Placez les deux piles fournies (2) dans le compartiment en tenant compte des symboles de polarité indiqués.

Si vous placez les piles à l'envers, le courant ne passera pas.

1. Fermez le couvercle du compartiment des piles (1).
2. A la place des piles fournies vous pouvez utiliser l'accu optionnel BP 4000. L'accu n'entre dans le compartment des piles que s'il est orienté correctement, on ne peut donc pas le monter à l'envers. N'utilisiez jamais d'accus standard ! Ils risqueraient d'endommager l'émetteur en cas de court-circuit des contacts de charge et ne permettent pas un affichage de l'autonomie restante de la batterie. AKG décline toute responsabilité concernant les déteriorations qui pourrait en résultat.

3.2 Mise en place des piles

Voir Fig. 3

Remarque :

3 Mise en service

1. Mode LOCK: L'émetteur transmet le signal de sortie du microphone au récepteur. Toutes les fonctions de réglage sont verrouillées électroniquement pour éviter de modifier par inadvertance des paramètres en cours d'émission.
2. Mode ACTIVE: L'émetteur transmet le signal de sortie du microphone au récepteur er la porteuse (voir point 3.6) et régler le gain d'entrée (voir point 3.8).
3. Mode SILENT: L'émetteur est sous tension, mais n'émet pas de signal HF. La LED témoin est éteinte. Tous les éléments de commande sont actifs. Vous pouvez contrôler tous les paramè

Important!

• Nous recommandons de toujours utiliser ce mode pour désigner la porteuse de l'émetteur. Ce n'est qu'ainsi que vous pouvez être sûr de ne pas émettre par erreur sur une fréquence non allouée et de ne pas perturber le cas échéant d'autres services radio.

3.4 Mise sous tension

Suivant la façon dont vous procédez pour permettre l'émetteur sous tension, celui-ci se trouvera en mode LOCK ou en mode SILENT après la mise sous tension.

Important

• Si vous n'êtes pas sûr de la porteuse sur laquelle est réglé l'émetteur, mettez l'émetteur en mode SILENT et vérifiez si la porteuse sur laquelle il est réglé est allouée et est identique à la fréquence du récepteur.

3.4.1 Mise sous tension en mode SILENT voir fig. 1

1. Maintenez la molette (6) enfoncée jusqu'à ce que le rétro-éclairage de l'écran (2) s'allume.

On voit apparaître sur l'écran (2) la version du micrologiciel, puis la fréquence porteuse sélectionnée affichée en MHz.

Le rétro-éclairage de l'écran s'éteint et l'écran (2) affiche :

L'émetteur est alors en mode SILENT.

1. Si l'émetteur n'est pas réglé sur une fréquence allouée et/ou s'il n'est pas sur la même fréquence que le récepteur, régalez l'émetteur sur une autre porteuse (voir point 3.6).

3 Mise en service

1. Appuyez 0,6 seconde environ sur la touche ON/OFF (3).
2. Dès que l'affichage ci-dessous apparait sur l'écran (2), l'émetteur est en mode LOCK :

3.4.2 Mise sous tension en mode LOCK

Voir Fig. 1

L'affichage "LOCK" indique que tous les éléments de commande à l'exception du commutateur MUTE sont verrouillés électroniquement contre une erreur de réglage.

• Lorsque le microphone est sur muet, l'écran affiche en outre "MUTE" et la LED timein (1) s'allume en rouge. Si le micro n'est pas sur muet, l'affichage "MUTE" n'apparaît pas et la LED timein (1) s'allume en vert.
• Maintenez la touche ON/OFF (3) enfoncée jusqu'à ce que l'écran (2) affiche "OFF". L'écran (2) s'assombrit, l'alimentation de l'émetteur est coupée.

3.5 Mise hors tension

(tous les modes)

Voir Fig. 1

• Si vous ne savez plus sur chaque porteuse est régle l'émetteur, mettez l'émetteur en mode SILENT comme indiqué sous 1 et 2. Vous pouvez alors contrôle et régler la porteuse et le gain d'entrée sans émettre de signal HF.
• Si l'émetteur est sous tension, mettez-le hors tension.
• Maintenez la molette (6) enfoncée jusqu'à ce que le rétro-éclairage de l'écran s'allume. L'écran affiche la capacité de la batterie, en heures et sous forme de segments, puis la porteuse sur laquelle est réglé l'émetteur.

Le rétro-éclairage de l'écran s'éteint et l'écran affiche :

L'émetteur est alors en mode SILENT, l'écran affiche le menu Presets.

1. Vous pouvez maintenant, soit choisir dans le menu Presets une des fréquences programmées à l'usine (point 3.6.1), soit régler la fréquence, par incrémentations de 25kHz dans le menu Fréquences (point 3.6.2). L'espace entre ces fréquences a été calculé pour éviter les interférences mutuelles.

Un preset consiste en un ou plusieurs groupes de fréquences porteuses (= canaux). L'espace entre ces fréquences est suffisant pour éviter les interférences mutuelles (intermodulations). Les preset simplifient énormément la configuration d'un système multicanaux. Ils vous font gagner du temps, puisque vous n'avez pas besoin de calculer vous-même les porteuses, et vous permettent d'éviter les intermodulations.

3.6 Sélection de la porteuse

Important!

3.6.1 Menu presets

Chaque preset a un nom ("NAME") se composant de 2 signes au maximum, en rapport avec le pays dans lequel les fréquences porteuses correspondantes sont autorisées (p. ex. "SD" pour les pays sans réglementation, "US" pour les USA etc.). Les noms des presets sont classés alphabetiquement.

Si vous avez l'intention de configurer une installation multicanaux, veillez à n'utiliser que des porteuses (canaux, affichés sous "CH" pour channel) du même groupe ("GRP"). L'utilisation de porteuses appartenant à différents presets et/ou groupes de fréquences peut être à l'origine d'intermodulations.

Remarque :

• Certains preset sont autorisés dans plusieurs pays. Si vous voulez savoir quel(s) groupe(s) de fréquences est (sont) alloué(s) dans votre pays, veuillez consulter notre site Internet www.akgfrequency.at ou vous adresser à l'autorité locale compétente.
• Appuyez un bref instant sur la molette. L'étiquette "NAME" et le nom du preset courant se mettent à clignoter. Sieldom preset n'est méorise, l'écran affiche""-- -- -".
• Pour sélectionner le preset suivant, tournez d'un geste bref la molette à droite. Pour sélectionner le preset précédent, tournez d'un geste bref la molette à gauche.
• Une fois le preset voulu sélectionné, appuyez un bref instant sur la molette. L'affichage "GRP" et le numéro du groupe de fréquences désormais actif se mettent à clignoter.
• Pour sélectionner le numéro de groupe de fréquences immédiatement au-dessus, tournez la molette à droite. Pour sélectionner le numéro de groupe de fréquences immédiatement au-dessous, tournez la molette à gauche.
• Une fois que vous aurez choisi le groupe de fréquences voulu, appuyez un bref instant sur la molette. L'affichage "CH" et le numéro du canal sur lequel est réglé l'émetteur se mettent à clignoter. À chaque canal correspond une porteuse programmée à l'usine, exemple d'intermodulations.
• Pour sélectionner le numéro de canal immédiatement au-dessus, tournez la molette à droite. Pour sélectionner le numéro de canal immédiatement au-dessous, tournez la molette à gauche.
• Une fois les réglages terminés, appuyez un bref instant sur la molette. L'écran affiche :

8a Si vous voulez mémoriser la fréquence sélectionnée, appuyez un bref instant sur la molette. La fréquence est mémorisée et l'écran affiche :

8b Si vous ne voulez pas mémoriser la fréquence sélectionnée, tournez d'un geste bref la molette à droite ou à gauche.

L'écran affiche :

• Appuyez un bref instant sur la molette. L'émetteur conserve la fréquence sur laquelle il était réglé au départ.
• Pour passer en mode LOCK, mettez l'émetteur hors tension et remettez-le sous tension en mode LOCK.
• Pour passer du menu Presets au menu Fréquences, tournez la molette d'un mouvement bref à gauche. Appuyez un bref instant sur la molette. L'écran affiche :

Voir point 3.4.2

3.6.2 Menu fréquences

1. Pour incrémenter de 25kHz la valeur affichée, tournez d'un geste bref la molette à droite. Pour décrémenter de 25 kHz la valeur affichée, tournez d'un geste bref la molette à gauche.
2. Une fois la fréquence voulue sélectionnée, appuyez un bref instant sur la molette. L'écran affiche :

4a Si vous souhaitez mémoriser la fréquence sélectionnée, appuyez un bref instant sur la molette. La fréquence est mémorisée et l'écran affiche :

3 Mise en service

4b Si vous ne souhaitez pas mémoriser la fréquence sélectionnée, tournez d'un geste bref la molette à droite ou à gauche.

L'écran affiche :

3.7 Installations multicanaux

• Appuyez un bref instant sur la molette. L'émetteur conserve la fréquence sur laquelle il était régle initialement.
• Veillez bien à assigner une porteuse différente à chacun des canaux HF (émetteur + récepteur).
• Pour couvrir aussi facilement et rapidement que possible des porteuses exemples d'intermodulations, nous vous conseillons de regrouper toutes les porteuses requises dans le même groupe de fréquences d'un même preset, dans le menu Presets.

Remarque :

• Si la réception est perturbée sur l'une des fréquences, cherchez le canal libre suivant du groupe de fréquences choisi à l'aide du réglage de fréquence automatique du récepteur.

Si vous ne trouvez pas de canal libre, CHOISSEZ un autre groupe de fréquences dans le même preset à l'aide du réglage de fréquence automatique du récepteur et refaites le réglage de fréquence de chaque émetteur et chaque récepteur.

Important!

N'utilise jamais plus d'un canal HF simultanément sur une même porteuse en un même lieu. Les interférences radio seraient à l'origine de bruits gênants.

3.8 Réglage du gain d'entrée

Vous pouvez régler le gain d'entrée de l'émetteur au besoin en mode SILENT ou en mode ACTIVE. Nous vous conseillons d'effectuer ce réglage en mode ACTIVE étant donné que vous pouvez alors passer directement en mode LOCK sans avoir à mettre préalablement l'émetteur hors tension.

1. Pour passer du mode LOCK au mode ACTIVE, maintenez la molette enfoncée pendant 2 secondes environ. L'écran affiche :

1. Tournez la molette un court instant à gauche. L'écran affiche en dB le gain d'entrée sur lequel est réglé l'émetteur tandis que l'étiquette "GAIN" clignote.

FREQ

6AIN<

1. Appuyez un bref instant sur la molette. Sur l'écran, la valeur courante (en dB) clignote.
2. Vous avez alors le choix entre la sélection manuelle (point 3.8.1) ou la sélection automatique (point 3.8.2) du gain d'entrée.
3. Pour incrémenter la valeur de 1 dB, tournez la molette un court instant à droite. Pour décre
4. Appuyez un bref instant sur la molette. L'écran affiche :

• Si vous souhaitez mémoriser le nouveau réglage, appuyez un bref instant sur la molette. L'écran affiche la valeur mémoire en dB tandis que l'étiquette "GAIN" clignote.
• Si vous ne souhaitez pas mémoriser le nouveau réglage, tournez d'un geste bref la molette à droite ou à gauche. L'écran affiche "SAVE > - n < ".
• Appuyez un bref instant sur la molette. L'écran revient à la valeur initiale, affichée en dB, tandis que l'étiquette "GAIN" clignote.
• Vous pouvez reprendre le réglage du gain d'entrée en répétant les étapes de 1 à 2.
• Pour revenir en mode LOCK, maintenez la molette enfoncée pendant 2 secondes environ.
• À partir du menu GAIN, tournez la molette à droite jusqu'à ce que l'écran affiche :

GAIN

3.8.2 Sélection automatique du gain d'entrée

1. Appuyez un bref instant sur la molette.

L'affichage "clignote" sur l'écran.

3 Mise en service

1. Parlez ou chantez dans le micro.

Le gain d'entrée est mis automatiquement au niveau optimal.

Le niveau audio est indiqué sur l'écran par des traits courts. La crête est figurée par un trait plus long apparaissant pendant 2 secondes sur l'écran.

1. Appuyez un bref instant sur la molette.

L'écran affiche "SAVE > - <"

• Si vous souhaitez, l'écran affiche la valeur mémorisée en dB tandis que l'étiquette "GAIN" clignote. Si vous ne souhaitez pas mémoriser le nouveau réglage, tournez d'un geste bref la molette à droite ou à gauche. L'écran affiche "Save > - n <"
• Appuyez un bref instant sur la molette. L'écran revient à la valeur initiale, affichée en dB, tandis que l'étiquette "GAIN" clignote.
• Vous pouvez reprendre le réglage du gain d'entrée en répétant les étapes de 1 à 4.
• Pour revenir en mode LOCK, maintenez la molette enfoncée pendant 2 secondes environ.

En mode LOCK, vous disposez de quatre menus d'état.

4.1 Menus d'affichage et de configuration

4.1.1 Mode LOCK

742.800 LOCK MHz MUTE BUT - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1

Menu Fréquences : Porteuse en MHz, dia- gramme d'usure de la bat- terie. L'affichage "MUTE" indique que le micro est sur muet.

=	NAME BRP CH 5d 3.001 LOCK BATT
2	Menu Presets (n'appaït que si au moins un preset est mémorisé) : Porteuse in- diquée en tant que numéro de canal d'un groupe de fréquences, diagramme d'usure de la batterie. Le micro est en service.

←→	15 LOCK MUTE ENH GAIN
3	Menu GAIN: Gain d'entrée en dB.

15.0 h LOCK DAT
4	Menu Batterie: Capacité des piles en heures et sous forme de segments. Le micro est en service.

1. Pour faire défiltrer les menus dans l'ordre ci-dessus, tournez d'un geste bref la molette à droite.
2. Vous pouvez faire défilier l'affichage des menus ci-dessus dans l'ordre inverse en tournant la molette à gauche.
3. Pour faire défilier les menus de configuration (voir points 3.4 à 3.8) dans l'ordre ci-dessous, tournez d'un geste bref la molette à gauche :
4. Menu Presets
5. Menu Fréquences
6. Capacité batterie
7. Menu Gain
8. Pour passer du mode LOCK au mode ACTIVE et inversement, maintenez la molette enfoncée pendant env. 2 secondes. En mode LOCK, l'écran affiche "LOCK".
9. En mode ACTIVE, l'émetteur fonctionne normalement. N'oubliez pas toutefois que vous risquez de modifier les réglages en agissant par inadvertance sur la molette. Au bout de 15 minutes environ, l'émetteur se met automatiquement en mode LOCK.

4.1.2 Modes SETUP et SILENT 4.2 Sélection du mode Remarque :

4.3 Microphone sur muet voir fig.1

• Pour passer du mode LOCK ou ACTIVE au mode SILENT et inversement :
• Mettez l'émetteur hors tension.
• Remettez l'émetteur sous tension en appuyant 0,6 seconde env. sur la touche ON/OFF (-> mode LOCK) ou 2 secondes env. sur la molette (-> mode SILENT).
• Pour mettre le micro sur muet, amenez le commutateur MUTE (4) en position "MUTE". La LED témoin (1) passa au rouge.
• Pour remettre le micro en service, mettez le commutateur MUTE (4) sur la position "ON". La LED témoin (1) passe au vert.

4.3.1 Commutateur mute externe (optionnel) voir fig. 4

Le commutateur Mute externe, optionnel, permet de mettre l'émetteur sur muet lorsque les éléments de commandes ne sont pas ou ne sont que difficilement accessibles.

1. Connectez le câble (1) du commutateur Mute externe sur l'embase REMOTE MUTE (2) de l'émetteur.
2. Mettez le commutateur Mute externe dans une poche de votre veste ou de votre chemise ou fixez-le à votre ceinture à l'aide du clip.
3. Pour remettre le micro sur muet, appuyez sur le bouton du commutateur Mute externe. Le bouton s'enclenche. La LED temoin passe au rouge.
4. Pour remettre le micro en service, appuyez de nouveau sur le bouton du commutateur Mute externe. La LED témoin passe au vert.

4.4 Remplacement des piles

En mode LOCK, l'écran affiche en permanence la capacité momentanée de la batterie sous forme de segments au-dessous de l'affichage de fréquence.

Lorsque l'étiquette "BATT" se met à clignoter, que les barres sont remplacées par un trait et que la LED témoin passe au rouge, replacez les piles le plus vite possible ou rechargez l'accu AKG BP 4000.

Pour savoir combien vous avez encore d'autonomie, tournez la molette d'un geste bref de une à trois fois (suivant le menu courant) à droite ou à gauche. La capacité de la batterie s'affiche en heures et sous forme de segments.

4.5 Technique du micro

1. Fixez le microphone au clip H 40/1 ou à l'épingle H 41/1 comme indiqué dans le mode d'emploi du microphone.
2. Agrafez le micro aux vêtements, aussi près de la bouche que possible. Il y aura d'autant moins de risque de larsen que le micro sera plus près des lèvres.
3. Veillez à ce que le micro soit bien orienté vers la bouche de l'utilisateur.

• Vous trouverez les instructions d'utilisation de ces deux microphones AKG dans leurs modes d'emploi respectifs.

4.6 Installations multicanaux

• Si la réception, sur l'une des fréquences, est alterée par des interférences, cherchez sur le récepteur au moyen du réglage automatique de la fréquence ("FREQ" -> "AUTO" -> "CHANNEL") le canal disponible le plus proche dans la gamme de fréquences choisisie.
• Si vous ne trouvez aucun canal disponible, sélectionné sur le récepteur au moyen du réglage automatique de la fréquence ("FREQ" -> "AUTO" -> "GROUP") une autre gamme de fréquences dans le même preset et réglez à nouveau la fréquence de chaque émetteur et récepteur.

4.7 Conseils pour l'entretien des piles/de l'accu

1. Si vous restez plus d'une semaine sans utiliser l'émetteur, sortez les piles ou l'accu BP 4000 de l'émetteur.
2. Prenez l'habitude de recharger l'accu BP 4000 à fond chaque fois que vous avez utilisé l'émetteur pendant une ou deux heures. Vous évitez ainsi de vous retrouver avec un accu épuisé en cours de représentation.
3. Chargez toujours l'accu BP 4000 à fond lorsque vous le conservez hors de l'émetteur. L'accu s'épuisera ainsi moins vite.
4. Nettoyez les surfaces de l'émetteur avec un chiffon doux humecté d'eau.

Messages d'erreurs affichés	Erreur	Remède
Err.>rF<	Erreur de PLL. (le récepteur ne peut pas se synchroniser sur la fréquence sélectionnée)	1. Appuyer brièvement sur la molette et désirir une autre fréquence.2. Si cela se produit régulièrement, adressez-vous à votre spécialiste AKG.
Err.>SYS<	Les réglages de fréquences ne peuvent être modifiés.	1. Éteindre l'émetteur et le rallumer après environ 10 secondes.2. En cas d'éché, adressez-vous à votre spécialiste AKG.
Err.>USr<	La première configuration sauvégédée ne peut être chargée.	1. Régler la fréquence de nouveau.2. Si cela se produit régulièrement, adressez-vous à votre spécialiste AKG.
Err.>FrE<	Dans le menu Fréquence, il est impossibly de désirir une fréquence.	1. Utiliser la fréquence précédente.2. Appuyer brièvement sur la molette et désirir une fréquence dans le menu Preset.3. Si cela se produit régulièrement, contactez votre S.A.V. AKG.
Err.>PrE< (s'affiche après la mise sous tension et lorsqu'onessaie de sélectionner un preset. Ce message s'affiche aussi sur le récepteur!)	Tous les presets sont défectueux, on ne peut pas sélectionner de preset.	1. Régler correctement la fréquence dans le menu fréquence (point 3.6.2).2. Contactez votre S.A.V. AKG.
Err.>PrE< (s'affiche uniquement après la mise sous tension. Ce message ne s'affiche pas sur le récepteur!)	Un ou plusieurs presets sont défectu-eux.	1. Vous pouvez sélectionner des pre-sets mais les presets défectueux ne sont pas affichés.2. Contactez votre SAV AKG.
Err.>rPt<	Impossibilité d'afficher l'autonomie re-stante.	1. Contrôler les batteries : replacez immeditatement les accus standardis par des piles ou par l'accu BP 4000.2. Sorter l'accu BP 4000 et le remetre en place.3. Si le message d'erreur s'affiche de nouveau, recharger l'accu.4. Si le message d'erreur s'affiche pour différents accus et types de piles, contactez votre SAV AKG.
Err.>AF<	Pas de signal sur l'entrée audio.	1. Contrôler la tête de micro.2. Monter la tête de micro.3. Appuyer un bref instant sur la molette.4. Si cette erreur se produit féquemment, contactez votre SAV AKG.
Rec.>Acc<	L'accu BP 4000 a besoin d'être régénérule.	Effectuer le cycle de régénération. Veuillez vous reporter à cet effet à
Messages d'erreurs affichés	Errreur	Remède
		la notice d'utilisation de la station de charge optionnelle CU 4000.
Err.>JoG<	Défaut interne dans la molette.	1. (La molette fonctionne malgré le message d'erreur) Couper l'émetteur et le remettre sous tension au bout de 10 secondes.2. (La molette ne réagit pas) Sorter les piles de l'émetteur et les remettre en place - Mettre l'émetteur sous tension.3. Si cette erreur se produit, contactez notre SAV AKG.

• Les messages d'erreur ci-dessus peuvent apparaître sur l'écran soit en cours de fonctionnement, soit aussitôt après la mise sous tension.
• Pour effacer un message d'erreur, appuyez sur la molette Setup.
• Pour le dépannage, veuillez vous reporter au mode d'emploi du récepteur SR 4500.

7 Caractéristiques techniques

Plages de fréquences porteuses :	500-530, 570-600, 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 MHz
Porteuses :	jusqu'à 1200
Modulation :	FM
Excursion nominale :	± 20 KHz
Bande passante audio :	35 - 20.000 Hz
Distorsion par harmonique à 1 kHz :	<0,3% pour l'excursion nominale
Rapport signal/bruit :	typ. 118 dB(A)
Puisance HF :	50 mW ERP
Entrée audio :	prise tripôlaire mini XLR
Consommation :	<135 mA
Alimentation :	2 piles AA de 1,5 V ou accu BP 4000
Autonomie :	15 h avec piles alcalines, 12 h avec le BP 4000
Dimensions :	70 x 90 x 25 mm
Poids net :	320 g (sans les piles)

Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site http://www.akg.com ou en adressant un e-mail à [e-mail].

Pagina

2 batteries de 1,5 V, dimension AA

3.2 Comment insérer les batteries

Vedi fig. 3.

Awertenza:

Important!

Voir chapitre 3.4.2.

3.6.1. Menu de préréglage
