BEDIENUNGSANLEITUNG PT 4500 AKG
BEDIENUNGSPANLEITUNG.S.2
Bitte vor Inbetriebnahme des Gerätes lesen!
USER INSTRUCTIONS .p.20
1 Sicherheit und Umwelt 3
1.1 Sicherheit 3
1.2 Umwelt 3
2 Beschreibung 4
2.1 Einleitung 4
2.2 Lieferumfang 4
2.3 Optionales Zubehör 4
2.4 Beschreibung 4
2.4.1 Bedienelemente 4
2.4.2 Mikrofone, Gitarrenkabel (nicht mitgeliefert) 6
3 Inbetriebnahme 7
3.1 Mikrofon/Instrument anschlieBen 7
3.2 Batterien einlagen 7
3.3 Betriebsarten 8
3.4Einschalten 8
3.4.1 Einsatz im SILENT-Modus 8
3.4.2 Einsatzen im LOCK-Modus 9
3.5 Ausschalten (alle Betriebsarten) 9
3.6 Tragerfrequenz einstellen 9
3.6.1 Preset-MENU 10
3.6.2Frequenz-Menu 11
3.7 Mehrkanalanlagen 12
3.8 Eingangsempfindlichkeit einstellen 12
3.8.1 Manuelle Einstellung 13
3.8.2 Automatische Einstellung 13
4 Betriebshinweise 15
4.1 Anzeige- und Einstellmenus 15
4.1.1 LOCK-Modus 15
4.1.2 ACTIVE- und SILENT-Modus 15
4.2 Umschalten zwischen Betriebsarten 15
4.3 Mikrofon stummschalten 16
4.3.1 Optionaler externer Mute-Schalter 16
4.4 Batterien/Akku austauschen 16
4.5 Mikrofontechnik 16
4.5.1 Lavaliermikrofone C 417 L, CK 55 L. 16
4.5.2 Headset-Mikrofone C 520 L, C 555 L. 16
4.6Mehrkanalanlagen 16
4.7 Batteriepflege 16
5 Reinigung 17
6 Fehlermeldungen 18
7 Technische Daten. 19
1 Sicherheit und Umwelt

1.1 Sicherheit
- Setzen Sie das Gerät nicht direkter Sonneneinzahlung, starker Staub- und Feuchtgkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.
- Entsorgen Sie verbrauchte Batterien und Akkus immer gemäß den jeweils geltenden Entsorgungsvorschriften. Werfen Sie Batterien oder Akkus während ins Feuer (Explosions-gefahr) noch in den Restmüll.
- Wenn Sie das Gerät verschritten, entfern den Sie die Batterien bzw. Akkus, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den darauf geltenden Entsorgungsvorschriften.
- Die Verpackung ist recyclerbar. Entsorgen Sie die Verpackung in einem davon vorgesehenen Sammelsystem.
1.2 Umwelt

2.1 Einleitung
2 Beschreibung
Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben.itte lessen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen konnen. Wir wünschen Ihnen viel Spaß und Erfolg!
2.2 Lieferumfang

1 Taschensender PT 4500
- Kontrollieren Sierette, ob die Verpackung alle oben angeführten Teile enthalt. Falls etwas fehl, wenden Sie sichitte an ihren AKG-Händler.
- Optionales Zubehör führen Sie im aktuellen AGK-Katalog/Folder oder auf www.akg.com. Ihr Handler berät SieGREne.
2.4 Beschreibung
An den Taschensender PT 4500 können Sie sowohl dynamische Mikrofone als auch Kondensatormikrofone anschließen, die mit einer Versorgungsspannung von ca. 6 Volt arbeiten. Selfstverständlich können Sie auch eine E-Gitarre, einen E-Bass oder ein Umhängekelboard anschließen.
Der PT 4500 arbeitet in einer Schaltbandbreite von max. 30MHz im UHF-Trägerfrequenzbereich von 500MHz bis 862MHz . Innerhalb der Schaltbandbreite konnen Sie die Trägerfrequenz entweder in 25kHz -Sritten direkt einstehen oder aus den vorprogrammierten Frequenzgruppen und Subkanalen Hisnes senders auswahlen.
Der Taschensender verfügt über drei Betriebsarten:
Im LOCK-Modus übertragt der Sender das Ausgangssignal des Mikrofons an den Empfänger. Alle Einstellfunktionen und Bedienelemente mit Ausnahme des MUTE-Schalters sind elektronisch gespeppt, um ein unbeabsichtigtes Verstellen von Parametern während des Sendebetrubes zu verhindern. Am Display erscheint die Anzeige "LOCK".
Im ACTIVE-Modus können Sie die Sendefrequenz und den Eingangspegel verändern und speichern.
Im SILENT-Modus ist nur die Spanningsversorgung des Senders eingeschaltet, es wird jeder noch kein Funksignal gesendet. Wir empfehlen, die Trägerfrequenz des Senders immer in dieser Betriebsart einzustellen. Nur so konnen Sie sichere sein, nicht versehentlich auf einer nicht zugelassenen/koordinierten Frenzq "auf Sendung zu geben" und eventuell andere Funkdienste oder aktive Funkmikrofone zu stären.
Das Display mit Hintergrundbeleuchtung zeigt alle wichtigen Parameter sowie den momenan Ladezustand der Batterien und die noch zur Verfügung stehende Spielzeit an.
Der Sender kann entweder mit 2 handelsüblichen Batterien der Grübe AA oder mit dem optionalen Akku BP 4000 von AKG betrieben werden.
Wichtig!

2.4.1 Bedienelemente
Siehe Fig. 1.
- Verwenden Sie keinesfalls Standard-Akkus! Diese können bei Kurzschluss der Ladekontakte den Sender beschädigen und erfolglichen keine Anzeige der Rest-spielzeit. Für etwaige Schäden kann AKG keine Haftung übernehmen.
1 Kontroll-LED: Die zweifarbige Kontroll-LED zeigt folgende Betriebszustände des Senders an:
Grün: Das Ausgangssignal des Mikrofons oder Instruments wird an den Sender geleitet, der Sender überträgt das Audiosignal an den Empfänger.
Rot: In folgenden Fälle leuchtet die Kontroll-LED rot:
- Das Audiosignal ist stummgeschaltet. Da die Trägerfrequenz jedoch weiterhin gesendet wird, werden im Empfänger keine Störgeräusche hörbar.
Die Batterien sind bzw. der Akku ist in maximal 60 Minuten erschöft.
Die Kontroll-LED leuchtet auch nach dem Einsatzder Spannungsvorsorgung rot, während der Sender die Tragerfrequenz auf den gespeicherten Wert einstellt. Wenn das Audiosignal nicht stummgeschaltet ist, wechselt die Kontroll-LED nach dem Einstellen der Freqenz auf grün. - Das Display zeit eine Fehlermeldung an.
Dunkel: Der Sender befindet sich im SILENT-Modus.

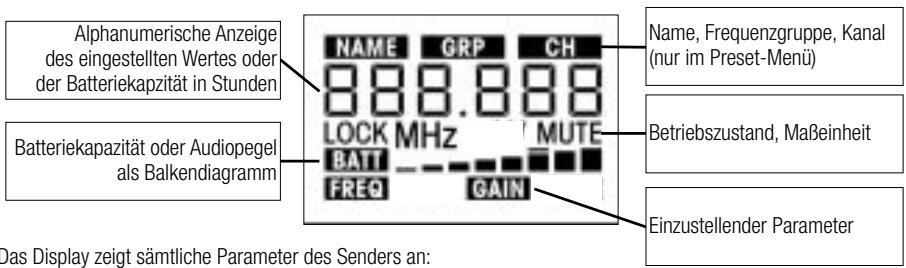

2 Display: Der Sender ist mit einem fünfzeiligen Display ausgestattet:

- Trägerfrequenz in MHz oder als Kanal der Frequenzgruppe
- Audio-Eingangspegel
- Batterieladezustand und Restspielzeit
- Fehlermeldungen
- Einstellmenü: Freqenzmenü, Preset-Menü, Gain-Menü
Die Hintergrundbeleuchtung des Displays schaltet sich immer ein, wenn Sie den Setup-Schalter betätigten, und schaltet sich nach ca. 10 Sekunden automatisch wieder ab.
3 ON/OFF-Taste: Kurzes Drücken (ca. 0,6 Sekunden) der ON/OFF-Taste schaltet die Spannungsvorsorgung des Senders ein. Gleichzeitig wird das Display (2) und die KontrollLED (1) aktiviert. Der Sender ist nach ca. 7 Sekunden betriebsbereit.
Langes Drücken (ca. 2 Sekunden) der ON/OFF-Taste schaltet die Spanningsversorgung des Senders aus.
Als zusätzlicher Schutz vor versehentlicher Betätigung ist die ON/OFF-Taste versenkt angeordnet.
Siehe Fig. 1.
4 MUTE-Schalter: Schaltet das Audiosignal stumm, wenn Sie den Schalter nach aussen schiben (Pfeil). Die Kontroll-LED (1) wechsel auf rot. Da die Spanningsversorgung und die HF-Trägerfrequenz eingeschaltet bleiben, werden im Empfänger keine Störgeräische hörbar, wenn Sie das Audiosignal stummgeschaltet ist.
Um das Audiosignal wieder einzuschalten, schiben Sie den MUTE-Schalter nachinnen (zum ON/OFF-Schalter). Die Kontroll-LED (1) wechseln auf grün.
Der MUTE-Schalter ist in allen Betriebsarten aktiv.
5 Audioeingang: 3-polige Mini-XLR-Buchse mit Kontakten für Mikrofon- und Linepegel. Durch die Steckerbeschaltung der empfohlenen AKG-Mikrofone bzw. des Gitarrenkabels MKG L (nicht mitgeliefert) werden automatisch die wichtigen Kontakte belegt.
6 Setup-Schalter: Stellt die verschiedene Parameter des Senders ein. Der Setup-Schalter hat folgende Funktionen:
- Im LOCK-Modus: Kurz nach links oder rechts drehen: zwischen Freqenzanzeige, Presetanzeige (nur wenn ein Preset gespeichert ist), Gainanzeige und Batterieanzeige (Kapazität in Stunden) umschalten.
2 Beschreibung
Lang drücken: eingeschalteten Sender zwischen LOCK- und ACTIVE-Modus umschalten; ausgeschalteten Sender im SILENT-Modus einschalten.
- Nur im ACTIVE- und SILENT-Modus: Kurz drücken: einzustellenden Parameter aufrufen oder eingestelltten Wert bestätigten Kurz nach links drehen: Menüpunkt auswählen oder einzustellenden Wert verringn Kurz nach rechts drehen: Menüpunkt auswählen oder einzustellenden Wert vergroßern Nach links oder rechts drehen und halten: die einstellbaren Werte laufen auf dem Display durch.
7 Ladekontakte: Die versenkt angeordneten Ladekontakte ermöglich ihren, den optionalen AKG-Akku BP 4000 mit Hilfe des ebenfals optionalen Ladegerats CU 4000 aufzuladen, ohne den Akku aus dem Batteriefach Herausnahmen zu müssen.
8 REMOTE MUTE-Buchse: Anschluss für den optionalen externen Mute-Schalter.
9 Antenne: Fix montierte, flexible Antenne.
10 Batteriefachdeckel
11 Freqenzaufkleber: An der Rückseite des Senders ist eine Haftetikette mit dem zur Verfugung stehenden Trägerfrequenzbereich und den Zulassungsinformationen angebracht.
12 Batteriefach zur Aufnahme der beiden mitgelieferten 1,5 V-Batterien Große AA oder des optionalen Akkus BP 4000.
13 Gurtelspange zum Befestigen des Senders am Gürtel.
2.4.2 Mlkrofone, Gitarrenkabel (nicht mitgeliefert)
Siehe Fig. 2.
Folgende AKG-Mikrofone können Sie problemlos an den Audioeingang des PT 4500 anschlieBen:
CK55L,C417L,C520L,C555L
C 516 ML, C 518 ML, C 519 ML
- Mittels des Gitarrenkabels MKG L von AKG können Sie eine E-Gitarre, einen E-Bass oder ein Umhängekeyboard anschließen. Weitere Details finden Sie in den entsprechenden AKG-Broschüren und auf www.akg.com.
3 Inbetriebnahme

Wichtig:
- Bevor Sie Ihr WMS 4500 in Betriebnehmen, kontrollierten Sie, ob Sender und Empfänger auf dieselbe Frenz engestellt sind. Siehe dazu Kapitel 3.6 und die Bedienungsanleitung des Empfängers.
- Wir empfehlen, alle Kanäle auf desselbe Preset und dieselbe Gruppe einzustellen.
In den folgenden Kapiteln sind blinkende Anzeigen durch die Zeichen " > und < gekenn-zeichnet. Die Zahlenwerte sind Beispiele für mögliche Einstellungen.
| ● | Setup-Schalter kurz drücken |
| ● | Setup-Schalter lang drücken |
| ● | Setup-Schalter kurz nach links drehen |
| ● | Setup-Schalter kurz nach rechts drehen |
| ● | Setup-Schalter kurz nach rechts oder links drehen |
Hinweis:
Symbole
3.1 Mikrofon/Instrument anschlieBen
Siehe Fig. 2.
Der Taschensender PT 4500 ist für die Verwendung mit den "L"-Mikrofonen der MicroMic-Serie von AKG (siehe Kapitel 2.4.2) ausgelegt. Wenn Sie andere Mikrofone von AKG oder auch von anderen Herstellern an den PT 4500 anschließen möchten, beachten Sieitte, dass Sie eventuell den Stecker Ihres Mikrofons umlöten oder durch einen 3-poligen Mini-XLR-Stecker ersetzen müssen.
Kontaktbelegung des Audioeingangs:
Kontakt 1: Abschirmung
Kontakt 2: Tonader (inphase)
Kontakt 3: Tonader
An Kontakt 2 stegt eine positive Versorgungsspannung von 6 Volt für Kondensatormikrofone zur Verflügung.
Wir bitten Sie um Verständnis darüber, dass AKG eine einwandfrei Funktion des Taschensenders PT 4500 mit Fremdfabrikaten nicht garantieren kann, und eventuelle Schaden infolge des Betriebs mit Fremdfabrikaten von der Garantieleistung ausgeschlossen sind.
-
Stecken Sie den Mini-XLR-Stecker (1) am Kabel Ihres Mikrofons bzw. am Gitarrenkabel MKG L (2) an die Audio-Eingangsbuchse (3) des Taschensenders an.
-
Öffnen Sie den Batteriefachdeckel (1).
- Legen Sie die beiden mitgelieferten Batterien (2) entsprechend den Symbolen im Batteriefach in das Batteriefach ein.
Wenn Sie die Batterien falsch einlagen, wird der Sender nicht mit Strom versorgt.
-
Schlieben Sie den Batteriefachdeckel (1).
-
Anstelle der mitgelieferten Batterien konnen Sie auch den optionalen Akku BP 4000 von AKG setzen. Diese passt nur in der richtigen Orientierung in das Batteriefach, kann also nicht falsch eingelegt werden.
- Verwenden Sie keinesfalls Standard-Akkus! Diese können bei Kurzschluss der Ladekontakte den Sender beschädigen und erfolglichen keine Anzeige der Rest-spielzeit. Für etwaige Schäden kann AKG keine Haftung übernehmen.

3.2 Batterien einlagen
Siehe Fig. 3.
Hinweis:


3.3 Betriebsarten
3 Inbetriebnahme
- LOCK-Modus: Der Sender überträgt das Ausgangssignal des Mikrofons an den Empfänger. Alle Einstellfunktionen sind elektronisch gesPERT, um ein unbeabsichtigtes Verstellen von Parametern während des Sendebetriebs zu verhindern.
- ACTIVE-Modus: Der Sender überträgt das Ausgangssignal des Mikrofons an den Empfänger. Alle Bedienelemente sind aktiv. Sie konnen sümttliche Parameter des Senders kontrollieren sowie die Trägerfrequenz (siehe Kapitel 3.6) und die Eingangsempfindlichkeit (siehe Kapitel 3.8) einstehen.
- SILENT-Modus: Die Spanningsversorgung des Senders ist eingeschaltet, es wird jedoch kein Funksignal gesendet. Die Kontroll-LED bleibt dunkel. Alle Bedienelemente sind aktiv. Sie können sümmtliche Parameter des Senders kontrollieren sowie die Trägerfrequenz (siehe Kapitel 3.6) und die Eingangsempfindlichkeit (siehe Kapitel 3.8) einstellen.
Wichtig!

- Wir empfehlen, die Trägerfrequenz des Senders immer im SILENT-Modus einzustellen. Nur so konnen Sie sichere sein, nicht versehentlich auf einer nicht genehmigten Frenz "auf Sendung zu gehen" und eventuell andere Funkdienste zu stären.
3.4 Einschalten
Je nach dem, wie Sie den Sender einschalten, befindet sich der Sender nach dem Einschalten entweder im LOCK-Modus oder im SILENT-Modus.
Wichtig!

- Wenn Sie nicht sicheren sind, auf welche Trägerfrequenz der Sender eingestellt ist, schalten Sie den Sender im SILENT-Modus ein und überprüfen Sie, ob die einge-stelte Trägerfrequenz genehmigt und mit der Empfängerfrequenz übereinstimmt.
3.4.1 Einsatzim SILENT-Modus
Siehe Fig. 1.
- Halten Sie den Setup-Schalter (6) so lange gedrückt, bis sich die Hintergrundbeuch-tung des Displays einscheltet.
Am Display (2) erscheidt die Firmware-Version, danach die momentan eingestellte Trägerfrequenz in MHz.
Die Hintergrundbeleuchtung schaltet sich ab und es erscheint folgende Anzeige:

Der Sender befindet sich im SILENT-Modus.
-
Falls die Trägerfrequenz des Senders nicht genehmigt ist und/oder nicht mit der Empfängerfrequenz übereinstimmt, stellen Sie den Sender auf eine geeignete Trägerfrequenz ein (siehe Kapitel 3.6).
-
Drucken Sie ca. 0,6 Sekunden lang die ON/OFF-Taste (3).
- Sobald am Display (2) folgende Anzeige erscheint, befindet sich der Sender im LOCK-Modus:
3.4.2 Einsatzen im LOCK-Modus
Siehe Fig. 1.
Die Anzeige "LOCK" bedeutet, dass alle Bedienelemente ausser dem MUTE-Schalter elektronisch gegen Fehlbedienung gesichert sind.
- Wenn das Mikrofon stummgeschalt ist, erscheidt am Display zusammen die Anzeige "MUTE" und die Kontroll-LED (1) leuchtet rot. Ist das Mikrofon eingeschaltet, erscheidt die Anzeige "MUTE" nicht und die Kontroll-LED (1) leuchtet grün.
- Halten Sie die ON/OFF-Taste (3) so lange gedrückt, bis am Display (2) die Meldung "OFF" erscheint.
Das Display wird dunkel, die Spannungsversorgung des Senders ist ausgeschelt.
-
Wenn Sie nicht sichere sind, auf welche Freqenz der Sender eingestellt ist, schalten Sie den Sender gemäß Schritt 1 und 2 in den SILENT-Modus. In dieser Betriebsart können Sie die Sendefrequenz und den Eingangspegel kontrollieren und einstellen, ohne dass ein Funksignal ausgestraht wird.
-
Falls der Sender eingeschaltet ist, schalten Sie ihn aus.
- Halten Sie den Setup-Schalter so lange gedrückt, bis sich die Hintergrundbeleuchtung des Displays einscheltet.
Am Display erscheint die Batteriekapazität in Stunden und als Balkendiagramm, danach die momentan eingestellte Trägerfrequenz in MHz.
Die Hintergrundbeleuchtung schaltet sich ab und es erscheidt folgende Anzeige:

Der Sender befindet sich im SILENT-Modus, das Display zeigt das Preset-Menu.
- Sie können nun entweder im Preset-MENU eine der werkssheitig vorprogrammierten Fren- quenzen einstellen (Kapitel 3.6.1) oder im Frequenz-MENU die Freqenz in 25kHz Schritten (Kapitel 3.6.2) einstellen. Die Preset-Frequenzen wurden so berechnet, dass keine gegenseitigen Störungen auftreten konnen.
Ein Preset besteht aus einer oder mehreren Gruppen von Trägerfrequenzen (= Kanälen). Diese Frequenzen wurden so berechnet, dass keine gegenseitigen Störungen (Intermodulationen) auftreten können. Presets vereinfachen die Planung von Mehrkanalanlagen wesentlich. Sie sparen Zeit, da Sie die Trägerfrequenzen nicht selbst berechnen müssen, und können Intermodulationsprobleme vermeiden.
Hinweis:
3.5 Ausschalten
(alle Betriebsarten)
Siehe Fig. 1.
3.6 Trägerfrequenz einstellen

Wichtig!
3.6.1 Preset-Menu
Jedes Preset hat einen Name ("NAME") aus max. 2 Zeichen, der sich auf das Land bezieht, in dem die betreffenden Trägerfrequenzen zugelassen sind (z.B. "SD" für Länder ohne Reglementierung, "US" für USA usw.). Die Name der Presets sind alphabetisch geordnet. Wenn Sie eine Mehrkananlage planen, achten Sie darauf, nur Trägerfrequenzen (Kanäle, Anzeige "CH") ein und derselben Frequenzgruppe ("GRP") einzusetzen. Wenn Sie Trägerfrequenzen unterschiedlicher Presets und/oder Frequenzgruppen verwenden, können Intermodulationen auftreten.
Hinweis:
- Manche Presets sind in mehr als einem Land zugelassen. Welche Frequenzgruppe(n) für Ihr Land zugelassen ist (sind), können Sie im Internet unter www.akgfrequency.at und bei ihrer lokalen Regulierungsbehörde erfolhen.
- Drücken sie kurz den Setup-Schalter. Die Anzeige "NAME" und der Name des momen-tan eingestallenten Presets beginnen zu blinken. Wenn kein Preset gespeichert ist, zeit das Display "------".
- Um das{nachste Preset zu wahlen, drehen Sie den Setup-Schalter kurz nach rechts. Um das vorge Preset zu wahlen, drehen Sie den Setup-Schalter kurz nach links.
- Wenn Sie die gewünschte Presetgruppe gewählt haben, drücken Sie kurz den Setup-Schalter. Die Anzeige "GRP" und die Nummer der momentan eingestillten Frequenzgruppe beginnen zu blinken.
- Um die nachsthöhere Frequenzgruppenummer zu wahlen, drehen Sie den Setup-Schalter nach rechts. Um die nachstniedrige Frequenzgruppenummer zu wahren, drehen Sie den Setup-Schalter nach links.
- Wenn Sie die gewünschte Frenzgruppe gewählt haben, drücken Sie kurz den Setup-Schalter. Die Anzeige "CH" und die Nummer des momentan eingestellen Kanals beginnen zu blinken. Jedem Kanal entspricht eine wertsseitig programmierte, intermodulationsfrei Trägerfrequenz.
- Um die nachsthöhere Kanalnummer zu wahlen, drehen Sie den Setup-Schalter nach rechts. Um die nachstniedrige Kanalnummer zu wahlen, drehen Sie den Setup-Schalter nach links.
- Wenn Sie mit ihren Einstellungen fertig sind, drücken Sie kurz den Setup-Schalter. Am Display erscheidt folgende Anzeige:

8a Wenn Sie die eingestellte Frequenz speichern wollen, drücken Sie kurz den Setup-Schalter. Die Einstellung wird gespeichert und am Display erscheidt folgende Anzeige:

8b Wenn Sie die eingestellte Frequenz nicht speichern wollen, drehen Sie den Setup-Schalter kurz nach links oder rechts.
Am Display erscheint folgende Anzeige:

- Drücken Sie kurz den Setup-Schalter. Der Sender bleibt auf die ursprüngliche Frequenz abgestimmt.
- Um den Sender in den LOCK-Modus umzuschalten, schalten Sie den Sender aus und im LOCK-Modus wieder ein.
- Um vom Preset-MENU in das Freqenz-MENU zu gelangen, drehen Sie den Setup-Schalter kurz nach links. Drücken Sie kurz Setup. Am Display erscheidt folgende Anzeige:
Siehe Kapitel 3.4.2.
3.6.2 Freqenz-Menu

- Um den Wert um 25 kHz zu erhöhen, drehen Sie den Setup-Schalter kurz nach rechts. Um den Wert um 25 kHz zu verringern, drehen Sie den Setup-Schalter kurz nach links.
- Wenn Sie die gewünschte Freqenz eingestellt haben, drücken Sie kurz den Setup-Schalter. Am Display erscheidt folgende Anzeige:

4a Wenn Sie die eingestellte Frequenz speichern wollen, drücken Sie kurz den Setup-Schalter. Die Einstellung wird gespeichert und am Display erscheidt folgende Anzeige:

3 Inbetriebnahme
4b Wenn Sie die eingestellte Frequenz nicht speichern wollen, drehen Sie den Setup-Schalter kurz nach links oder rechts.
Am Display erscheint folgende Anzeige:

- Drücken Sie kurz den Setup-Schalter. Der Sender bleibt auf die ursprüngliche Frenquenz abgestimmt.
3.7 Mehrkanalanlagen
- Achten Sie darauf, jeder Sendekanal (Sender + Empfänger) auf eine eigene Trägerfrequency einzustellen.
- Um möglichst rasch und einach intermodulationsfreie Trägerfrequenzen zu finden, empfehlen wir, die Trägerfrequenzen im Preset-MENU innerhalb desselben Presets und desselben Frequenzgruppe auszuwahlen.
Hinweis:
- Ist der Empfang auf einer der Frenzen gestört, suchen Sie am Empfänger mittels automatischer Frenzeinstellung den nachsten freien Kanal der gewährten Frenzgruppe. Sollen Sie keineen freien Kanal finden, wahlen Sie am Empfänger mittels automatischer Frenzeinstellung eine andere Frenzgruppe im selben Preset und stellen Sie für jeder Sonder und Empfänger die Frenz neu ein.

- Betreiben Sie nie mehr als einen Sendekanal gleichzeitig am selbst Ort auf derSELben Trägerfrequenz. Dies wurde aus physikalischen Gründen zu starken Störgeräuschen führen.
3.8 Eingangsempfindlichkeit einstellen
Sie können die Eingangsempfindlichkeit des Senders entweder im SILENT-Modus oder im ACTIVE-Modus einstellen. Wir empfehlen, die Eingangsempfindlichkeit im ACTIVE-Modus einzustellen, da Sie von Dort aus direkt auf den LOCK-Modus umschalten konnen, ohne vorher den Sender ausschalten zu müssen.
- Zum Umschalten vom LOCK-Modus in den ACTIVE-Modus halten Sie den Setup-Schalter ca. 2 Sekunden lang gedrückt.
Am Display erscheint folgende Anzeige:

- Drehen Sie den Setup-Schalter ein Mal kurz nach rechts.
Das Display zeitigt die momentan eingestellte Eingangsempfindlichkeit in dB, darunter blinkt die Anzeige "GAIN".
15
FREQ
CAIN<
- Drücken Sie kurz den Setup-Schalter. Am Display blinkt der momentan eingestellte Wert in dB
-
Sie können die Eingangsempfindlichkeit entweder manuell (Kapitel 3.8.1) oder automatisch (Kapitel 3.8.2) einstehen.
-
Um den Wert um 1 dB zu erhöhen, drehen Sie den Setup-Schalter kurz nach rechts. Um den Wert um 1 dB zu verringn, drehen Sie den Setup-Schalter kurz nach links. Auf den Wert "00" folgt die Anzeige "Auto" (siehe Kapitel 3.8.2).
- Drücken Sie kurz den Setup-Schalter. Am Display erscheidt folgende Anzeige:
SAUE>-y
GAIN<
- Wenn Sie den eingestalten Wert speichern wollen, drücken Sie kurz den Setup-Schalter. Am Display entscheidt der gespeicherte Wert in dB, die Anzeige "GAIN" blinkt.
- Wenn Sie den eingestellten Wert nicht speichern wollen, drehen Sie den Setup-Schalter kurz nach links oder rechts. Am Display erscheidt "SAVE-n".
-
Drücken Sie kurz den Setup-Schalter. Am Display erscheint wieder der ursprüngliche Wert in dB, die Anzeige "GAIN" blinkt.
-
Sie können die Eingangsempfindlichkeit erneut einstellen, indem Sie Schritt 1 und 2 wiederholen.
-
Um den Sender in den LOCK-Modus umzuschalten, drücken Sie ca. 2 Sekunden lang den Setup-Schalter.
-
Drehen Sie im Gain-Menu den Setup-Schalter so lange nach links, bis am Display folgende Anzeige erscheint:

3.8.1 Manuelle Einstellung
3.8.2 Automatische Einstellung
- Drücken Sie kurz den Setup-Schalter. Am Display blinkt die Anzeige "tEST".
3 Inbetriebnahme
- Sprechen oder singen Sie in das Mikrofon bzw. spielten Sie einige Takte auf ihrem Instrument. Der Sender stellt automatisch die optimale Eingangsempfindlichkeit ein. Der Signalpegel wird durch kurze Striche am Display angezeigt. Der Spitzenpegel wird durch einen dickeren Strich dargestellt, der ca. 2 Sekunden lang am Display stehen bleibt.
-
Drücken Sie kurz den Setup-Schalter. Am Display erscheidt folgende Anzeige: "SAVE > - < "
-
Wenn Sie den eingestellen Wert speichern wollen, drücken Sie kurz den Setup-Schalter.
Am Display erscheint der gespeicherte Wert in dB, die Anzeige "GAIN" blinkt. - Wenn Sie den eingestellten Wert nicht speichern wollen, drehen Sie den Setup-Schalter kurz nach links oder rechts. Am Display erscheidt "SAVE > - N < ".
-
Drücken Sie kurz den Setup-Schalter. Am Display erscheint wieder der ursprüngliche Wert in dB, die Anzeige "GAIN" blinkt.
-
Sie können die Eingangsempfindlichkeit erneut einstellen, indem Sie Schritt 1 bis 4 wiederholen.
-
Um den Sender in den LOCK-Modus umzuschalten, drücken Sie ca. 2 Sekunden lang den Setup-Schalter.
4.1 Anzeige- und
Einstellmenü
4.1.1 LOCK-Modus
Im LOCK-Modus stehen ihren vier Anzeigemenus zur Verfügung:
| 742.800 LOCK MHz MUTE BETT BETT | |
| 1 | Frequenzmenü: Trägerfre- quenz in MHz, Batteriekapa- zität als Balkendiagramm. Die Anzeige "MUTE" bedeu- tet, dass das Mikrofon stummgeschaltet ist. |
| NAME GRP CH 5d3.001 LOCK EAT | |
| 2 | Preset-Menu (erscheint nur, wenn mindestens ein Preset gespeichert ist): Trä- gerfrequenz als Kanal einer Frequenzgruppe, Batterie- kapazität als Balkendia- gramm. Das Mikofoon ist eingeschaltet. |
| ← | 15 LOCK MUTE GAIN |
| 3 | Gain-MENU: Eingangsemp-findlichkeit in dB. |
| 15.0 h LOCK BATTEN | |
| 4 | Batterie-Menu: Batterieka- pazität in Stunden und als Balkendiagramm. Das Mi- krofon ist eingeschaltet. |
- Um die einzelnen Menüs nacheinander aufzurufen, drehen Sie den Setup-Schalter jeweils kurz nach rechts.
-
Indem Sie den Setup-Schalter nach links drehen, können Sie die obigen Menüs in umgekehrter Reihenfolge durchgeben.
-
Um die einzelnen Einstellmenus (siehe auch Kapitel 3.4 bis 3.8) in unterstehender Reihenfolge aufzurufen, drehen Sie den Setup-Schalter jeweils kurz nach links:
- Preset-Menu
- Frequenzmenü
- Batteriekapazitat
-
Gain-Menu
-
Um zwischen dem LOCK-Modus und dem ACTIVE-Modus hin und her zu schalten, halten Sie den Setup-Schalter ca. 2 Sekunden lang gedrückt. Im LOCK-Modus erscheint am Display die Anzeige "LOCK".
- Sie können auch im ACTIVE-Modus ohne Einschränkungen senden. Beachten Sie damit jedoch, dass sich Einstellungen verändern konnen, wenn Sie unabsichtlich den Setup-Schalter betätigten. Nach 15 Minuten schaltet der Sender automatisch in den LOCK-Modus um.
4.1.2 ACTIVE-
und SILENT-Modus
4.2 Umschalten
zwischen Betriebsarten
Hinweis:
4 Betriebshinweise
| · Um zwischen dem LOCK- oder ACTIVE-Modus und dem SILENT-Modus hin und her zu schalten: 1. Schalten Sie den Sender aus. 2. Schalten Sie den Sender ein, indem Sie entweder die ON/OFF-Taste 0,6 Sekunden lang (>> LOCK-Modus) oder den Setup-Schalter (>> SILENT-Modus) ca. 2 Sekunden lang gedrückt halten. | |
| 4.3 Mikrofon stummschalten Siehe Fig. 1. | 1. Um das Mikrofon stummzuschalten, schiben Sie den MUTE-Schalter (4) in die Stellung "MUTE". Die Kontroll-LED (1) wechsel auf rot. 2. Um das Mikrofon wieder einzuschalten, schiben Sie den MUTE-Schalter (4) in die Stellung "ON". Die Kontroll-LED (1) wechsel auf grün. |
| 4.3.1 Optionaler externer Mute-Schalter | Der optionale externe Mute-Schalter ermöglicht es, den Sender auch dann stummzuschalten, wenn die Bedienelemente nicht oder nur schwer zugänglich sind. |
| Siehe Fig. 4. | 1. Stecken Sie das Kabel (1) des externen Mute-Schalters an die REMOTE MUTE-Buchse (2) des Senders an. 2. Stecken Sie den externen Mute-Schalter in eine Jacken- oder Hemdasche oder klemmen Sie den Schalter mittels des Gürtelclips am Gürtel an. 3. Um das Mikrofon stummzuschalten, drücken Sie den Knopf des externen Mute-Schalters. Der Knopf rastet ein. Die Kontroll-LED wechsel auf rot. 4. Um das Mikrofon wieder einzuschalten, drücken Sie nochmals den Knopf des externen Mute-Schalters. Die Kontroll-LED wechsel auf grün. |
| 4.4 Batterien/Akku austauschen | Im LOCK-Modus zeigt das Display ständig die momentane Batteriekapazität als Balkendia-gramm unterhalb der Frenzanzeige an. Wenn die Anzeige "BATT" zu blinken beginnnt, anstelle der Balken ein Strich erscheidt und die Kontroll-LED auf rot wechselt, tauschen Sie so bald wie möglich die Batterien aus oder laden Sie den AKG-Akku BP 4000 auf. Sie können die Restspielzeit des Senders kontrollieren, indem Sie den Setup-Schalter ein bis drei Mal (je nach momentan aktivem Menü) kurz nach links oder rechts drehen. Sie sehen die Batteriekapazität in Stunden und zusätzlich als Balkendiagramm. |
| 4.5 Mikrofontechnik 4.5.1 Lavaliermikrofone C 417 L, CK 55 L | 1. Befestigen Sie das Mikrofon am Ansteckclip H 40/1 oder an der Anstecknadel H 41/1 wie in der Bedienungsanleitung des Mikofons beschreiben. 2. Klemmen Sie das Mikrofon so nahe beim Mund wie möglich an der Kleidung an. Die Rückkopplungsgefahr ist umso geringer, je darüber das Mikrofon beim Mund sitzt! 3. Achten Sie daraufuf, das Mikrofon auf den Mund auszurichen. |
| 4.5.2 Headset-Mikrofone C 520 L, C 555 L | · Anwendungshinweise für diese beiden Headset-Mikrofone von AKG finden Sie in der Bedienungsanleitung des jeweiligen Mikofons. |
| 4.6 Mehrkanalanlagen | · Ist der Empfang auf einer der Frenzen gestört,uchen Sie am Empfänger mittels automatischer Frenzeinstellung ("FREQ -> CHANNEL -> AUTO") den{nachsten freien Kanal der gewähten Frenzgruppe. · Sollen Sie keinem freiern Kanal finden, während Sie am Empfänger mittels automatischer Frenzeinstellung ("FREQ" -> "GROUP" -> "AUTO") eine andere Frenzgruppe im selbst Preset und stellen Sie für jeder Sonder und Empfänger die Frequenz neu ein. |
| 4.7 Hinweise zur Batteriepflege | 1. Wenn Sie den Sender länger als eine Woche nicht benutzten,nehmen Sie die Batterien bzw., den Akku BP 4000 aus dem Sender hereaus. 2. Machen Sie es sich zur Gewohnheit, den Akku BP 4000 nach jedem Einsatz des Sen-ders, der ein oder zwei Stunden gedauert hat, voll aufzuladen. Sie vermeiden damit, dass der Akku während des nachsten Auftritts leer wird. 3. Laden Sie den Akku BP 4000 immer voll auf, wenn Sieihn getrennt vom Sender lagern. Dadurch bleibt die Kapazität des Akkus länger erhalten. |
5 Reinigung

Zum Reinigen der Oberflächen des Senders verwenden Sie am besten ein mit Wasser befeuchtetes weiches Tuch.
| Fehlermeldung am Sender | Fehler | Behebung |
| Err.>rF< | PLL-Fehler. (Empfänger kann sich nicht auf eingestellte Frequenz synchronisierung.) | 1. Setup-Schalter kurz drücken und andere Frequenz einstellen.2. Tritt der Fehler wieder auf, wenden Sie sich an ihre AKG-Servicestelle. |
| Err.>SYS< | Es konnen keine Frenzeninstellungen verändert werden. | 1. Sender aushalten und nach ca. 10 Sekunden wieder eingehalten.2. Ist der Fehler dadurch nicht beho-ben, wenden Sie sich an ihre AKG-Servicestelle. |
| Err.>USr< | Letze Einstellung kann nicht geladen werden. | 1. Freqenz neu einstellen.2. Tritt der Fehler*häufig auf, wenden Sie sich an ihre AKG-Servicestelle. |
| Err.>FrE< | Im Frenzemenü kann keine Frenz eingeseltt werden. | 1. Bisher eingestellte Frequenz wei-terverwenden.2. Setup-Schalter kurz drücken und Freqenz im Preset-Menu einstel-len.3. Tritt der Fehler haufig auf, wenden Sie sich an ihre AKG-Servicestelle. |
| Err.>PrE<(angezeigt nach dem Einsatzen und beim Versuch, ein Preset zu wahren -Meldung erscheidt auch am Empfän-ger!) | Alle Presets fehlerhaft, es ist nicht möglich, ein Preset zu wahren. | 1. Freqenz im Frenzemenü ein-stellen (Kapitel 3.6.2).2. Wenden sie sich an ihre AKG-Ser-vicestelle. |
| Err.>PrE<(angezeigt nur nach dem Einsatzen -Meldung erscheidt nicht am Empfän-ger!) | Ein oder mehrere Presets fehlerhaft. | 1. Sie konnen Presets wahren, die fehlerhaften Presets werden jedoch nicht angezeigt.2. Wenden sie sich an ihre AKG-Ser-vicestelle. |
| Err.>rPt< | Keine Anzeige der Restspielzeit möglich. | 1. Batterien kontrollieren: Standardak-kussofar durch Batterien oder Akku BP 4000 ersetzen.2. Akku BP 4000 ausbauen und wie-der einbauen.3. Tritt der Fehler erneut auf, Akku laden4. Tritt der Fehler bei verschiedenen Akkus und Batterietypen auf, wen-den sie sich an ihre AKG-Service-stelle. |
| Err.>AF< | Kein Signal am Audioeingang. | 1. Mikrofonkopf überprüfen.2. Mikrofonkopf montieren.3. Setup-Schalter kurz drücken.4. Tritt der Fehler*häufig auf, wenden Sie sich an ihre AKG-Servicestelle. |
| Rec.>Acc< | Akku BP 4000 besteht Regeneration. | Regenerationszyklus durchführten.Siehe Bedienungsanleitung der op-tionalen Ladestation CU 4000. |
| Err.>JoG< | Internet Fehler im Setup-Schalter. | 1. (Setup-Schalter funktioniert bzw.Fehlermeldung:) Sender ausschalten und nach 10 Sekunden wieder einschalten.2. (Setup-Schalter reagiert nicht:) Bat-terien aus dem Sender entfernendund wieder einlagen - Sender einschalten.3. Tritt der Fehler erneut auf, wenden Sie sich an ihre AKG-Servicestelle. |
- Obige Fehlermeldungen können entweder während des Betriebs oder nach dem Einsatz am Display erschieren.
- Um eine Fehlermeldung zu Löschen, drücken Sie den Setup-Schalter.
- Weitere Hinweise zur Fehlerbehebung finden Sie in der Bedienungsanleitung des Empfängers SR 4500.
7 Technische Daten

| Trägerfrequenzbereiche: | 500-530, 570-600, 650-680, 680-710, 720-750, 760-790, 790-820 und 835-862 MHz |
| Trägerfrequenzen: | max. 1200 |
| Modulationsart: | FM |
| Nennhub: | ±20 kHz |
| Audioübertragungsbereich: | 35 - 20.000 Hz |
| Klirrfactor bei 1 kHz: | <0,3% bei Nennhub |
| Signal/Rauschabstand: | typ. 118 dB(A) |
| Seendeleitung: | max. 50 mW ERP |
| Audioeingang: | 3-polige Mini XLR-Buchse |
| Stromaufnahme: | <135 mA |
| Versorgungsspannung: | 2 x AA 1,5 V-Batterien oder Akku BP 4000 |
| Betriebszeit: | typ. 15 h mit Alkali-Batterien, typ. 12 h mit BP 4000 |
| Abmessungen: | 70 x 90 x 25 mm |
| Gewicht: | 320 g ohne Batterien |
Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an sales@akg.com anfordern.
Page
