MANUAL DE UTILIZADOR PT 4500 AKG

1 Seguranca e meio ambiente 93

1.1 Seguranga 93
1.2 Meio ambiente 93

2 Descrição 94

2.1 Introdução 94
2.2 Volume de fornicimiento 94
2.3 Acessórios.optionais 94
2.4 Apresentação 94

2.4.1 Elementos de controle 94
2.4.2 Microfones, cabo de violão (não incluíos na embalagem) 96

3 Operacao 97

3.1 Ligar um microfone/instrumento 97
3.2 Colocar as pilhas 97
3.3 Modos de operacao 98
3.4 Ligar 98

3.4.1 Ligar no modo SILENT 98
3.4.2 Ligar no modo LOCK 99

3.5 Desligar (todos os modos) 99
3.6 Ajustar a frequência portadora 99

3.6.1 Menu Preset 100
3.6.2 Menu de frequencies 101

3.7 Sistemas multi-canais 102
3.8 Ajustar a sensibilitadede entrada 102

3.8.1 Ajuste manual. 103
3.8.2 Ajuste automatico 103

4 Instruções para o uso 105

4.1 Menus indicadores e de ajuste 105

4.1.1 Modo LOCK 105
4.1.2 Modos ACTIVE e SILENT 105

4.2 Comutar entreinousmodosde operacao 105
4.3 Colocar o microfone em mudo 106

4.3.1 Comutador MUTE externo optional 106

4.4 Trocar as pilhas/ o acumulador 106
4.5 Dicas para o uso de microfones 106

4.5.1 Microfones Lavalier C 417 L, CK 55 L 106
4.5.2 Microfones de cabeza C 520 L, C 555 L. 106

4.6 Instalacoes multi-canais. 106
4.7 Instruções para o cuidado das pilhas 106

5 Limpeza 107

6 Indicações de falha 108

7 Especificações 109

1 Segurança e meio ambiente

• Não exponha o disposito solar, poira ou umidade, chuva, vibrações e golpes.

• Pilhas e acumuladores esgotados deverão ser eliminados conforme as respectivas normas estabelecidas por lei. Não jogue as pilhas no fogo (perigo de explosão) nem no lixo dométrico.

• Quando pretende desfazer-se do aparelho, remove as pilhas ou os acumuladores, separe a carcaça, a eletrónica e os cabos e providencia que"These são eliminados conforme as normas estabelecidas por lei.
• A embalagem é reciclavel. Elimine a embalagem numSYSTEMA de colheita apropriad.

1.1 Segurarca

1.2 Meio ambiente

2.1 Introdução

2 Descrição

Agradecemos a sua preferência por um produit da AKG. Por favor reserve algunos Minutes para ler este manual antes de acontecer este equipoamento e guarde as instruções cuidadosamente para sempre poder consulá-las em caso de aparecerem quando perguntas. Divira-se e bom trabalho!

2.3 Acessórios.optionis

• Verifique se a embalagem contém todos os componentes acima indicados. Caso falte algo, favor entre em contaço com a concessionária da AKG.
• Os acessórios.optionais encontrará no catalogo/na brochureu atual da AKG ou em www.akg.com. A concessionária tera mais informações disponíveis.

2.4 Apresentação

Pode ligar ao emissor de bolso PT 4500 microfones dinamicos ou microfones de condensador que exigem uma tensao de alimentacao de aproximadamente 6V . Pode ligar tambem um violao elétrico, um baixo elétrico ou um teclado portálil.
O PT 4500 referencia numa sub-banda de 30MHz no máximo na faixa de frequências portadoras de 500MHz a 862MHz . Dento esta faixa pode ajustar a frequência portadora ou diretamente em etapas de 25kHz ou selección-la nosentes de frequências e canais préprogramados no seu emitter.

No modo LOCK o emissor transmite o sinal de saixa do microfone ao receptor. Exceto o Comutador MUTE todas as funções de ajuste e os elementos de controle está eletronicamente fechados para fazer um reajuste involuntário. No display aparece "LOCK".

No modo ACTIVE pode ajustar e salvar a frequência de emissão e o[nível de entrada.

No modo SILENT está ligada apenas a alimentação de corrente do emissor sem transmitir qualquer sinal de rádio. Recomendamosaabustar a frequência portadora do emissor sempreneste modo. So assim pode ter a certeza de que "não irá ao ar"sem querer, perturbandoeventualmente outros serviços de rádio ou microfones sem fio ativos.

O display LC com iluminação de fundo minha todos os parâmetros importantes, assim como o estado de cargo atual das pilhas e o prazo em que as pilhas se esgotão.

O emissor está provido de uma antenna bipolar integrada na caixa a pode funcional ou com das pilhas padrão ou com o acumulador optional BP 4000 da AKG.

Important!

• Nunca use acumuladores normais! Se ocorrerem curto-circuitos dos contactos de energia, estes poderão prejudicar o emissor e não proporcionam qualquer indicatoração da capacidade restante. A AKG não se responsabiliza por eventualis danos.

2.4.1 Elementos de controle Veja fig. 1.

Verde: o sinal de saía do microfone ou do instrumento é ligado ao emissor, o emissor transmite o sinal de audio ao receptor.

Vermelho: nos segunte cases o LED de controle brilha em cor vermelho:

• O sinal de audio está muito. Visto que a frequência portadora permanece ligada, qualquer ruido fica inaudível no receptor.
• As pilhas ou o acumulador está/está esgotadas(o) dentro de 60 horas no máximo.

DepoS de ter ligado a alimentação de corrente, o LED de controle continua illuminação em vermelho quando o emissor ajuda a frequência portadora ao valor armazenado. Se o sinal de audição não for colocado em mudo, o LED de controle mudará para verde après o ajuste da frequência.

• O display minha mensagem de falha.

Escuro: o emissor está no modo SILENT.

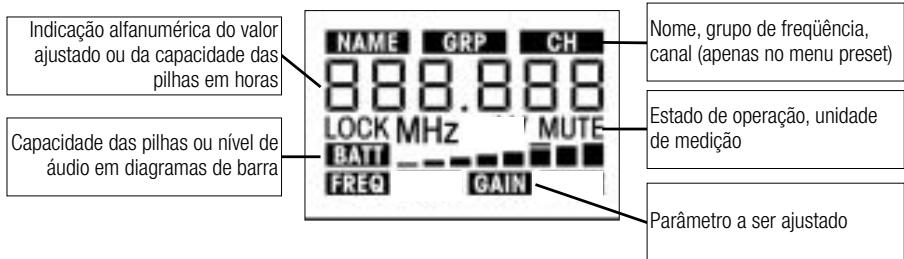

2 Display: O emissor está provido dum display LC de cinco linhas:

O display indica todos os parâmetros do emissor:

• Freqência portadora em MHz ou como canal do grupo de freqências
• Nivel de audio de entrada
• Estado de cargo das pilhas e tempo restante de operação
• Indicações de falha
• Menu de ajuste: menu de frequência, menu preset, menu gain
  A iluminação de fundo liga-se sempre que acontece o comutador Setup e desiga-se automaticamente(before de 10 segundos.

3 Tecla ON/OFF: pressionando a tecla ON/OFF (circa de 0,6 segundos) liga a alimentacao de corrente eltrica do emissor. Ao mesmo tempo ativam-se o display (2) e o LED (1) de controle. O emissor está pronto para a operacao antes de aproximamente 7 segundos.

Pressionando a tecla ON/OFF por um instante mais prolongado (circa de 2 segundos) ON/OFF desliga a alimentacao de corrente eltrica do emissor.

Sendo a tecla embutida no pail, proporciona uma protecao contra o azionamento involuntario.

4 Comutador MUTE: colocar o sinal de audio em mudo se deslizar o controle em direção ao lado exterior do emissor (seta). O LED de controle (1) muda para vermelho. Visto que a alimentação de corrente e a frequência portadora RF permanecem ligadas, qualquer ruido fica inaudivel no receptor quando o sinal de audio está em mudo.

Para ligar novamente o sinal de audio, deslize a chave MUTE para dentro (em direção ao botão ON/OFF). O LED de controle(1) muda para verde.

O comutador MUTE está ativo em todos os modos de operação.

5 Entrada de audio: conector Mini-XLR tripolar com bornes para sinais de microfone e nível Line. Atraves da configuraçao do plugue do microfone ou do cabo de violao MKG L (não incluido na embalagem) os contatos são automaticamente terminados de forma correta.
6 Controle Setup: ajusta os diversos parâmetros do emissor. Possui as seguintes funções:

• No modo LOCK:

Girar brevemente para a direita ou esquerda: comutar entre a indentação de frequência, de preset (so se um preset estiver armazenado), da sensibilitidade de entrada e a indentação de pilhas (capacidade em horas).

Veja fig. 1.

2 Descrição

Apertar por mais tempo: comutar o emissor ligado entre os modos LOCK e ACTIVE; ligar o emissor desligado no modo SILENT.

• Apenas nos modos ACTIVE e SILENT:
  Apertar breve: chamar o parametro a ser ajustado ou confirmar o valor ajustado. Girar breve para a esquerda: selecionar o item anterior do menu ou diminuiro valor a ser ajustado.
  Girar breve para a direita: selecionar oproximo item do menu ouacular valor a ser ajustado.
  Girar para esquerda ou para a direita mantendo a aposicao: os valores ajustaveis passam no display.
  7 Contatos de cargo: os contados de cargo embutidos possibilham carregar o acumulador optional BP 4000 da AKG com o carregador optional CU 4000 sem precisar de tirar o acumulador do compartmento de pilhas.
  8 REMOTE MUTE: conector para o comutador Mute externo optional.
  9 Antenna: Antena flexivel montada fixa.
  10 Tampa do compartmento das pilhas
  11 Rótilo de freqüências: na parte posterior do emissor de bolso encontrar-se um ade-sivo com as freqüências portadoras disponíveis e as informações de autorização.
  12 Compartimento de pilhas para insertar as Doubas pilhas de 1,5 V do tamanho AA incluidas na embalagem ou o accumulator optional BP 4000.
  13 Grampo de cintura para fixar o emissor de bolso na cintura.

2.4.2 Microfones, cabo de violão (não incluíos na embalagem)

Pode ligar sem problema os seguiates microfones da AKG a entrada audio do PT 4500:

CK55L,C417L,C520L,C555L
C 516 ML, C 518 ML, C 519 ML

Por meio do cabo de violão optional MKG L da AKG pode ligar um violãoétrico, um baixoétrico ou um teclado portál.

Para obter informações mais detalhadas consulte as brochuras da AKG e a págin da web www.akg.com.

• Antes de ligar o seu WMS 4500, verifique se o emissor e o receptor está eles a mesma frequência. Veja o capítulo 3.6 e o manual do receptor.
• Recomendamos ajustar todos os canais ao mesmo preset e ao mesmo grupo.

Nos capités que seguem, os characteres a piscar sãopresentados como" ^ = e^ < ^* .Osvalores numéricos são exemplos para ajustes possíveis.

	Pressionar breve o controle Setup
	Manter pressionado o controle Setup
	Girar o controle controle Setup breve para a esquerda
	Girar o controle Setup breve para a direita
	Girar o controle Setup breve para a direita ou para a esquerda

O emissor de bolso PT 4500 é concebido para o uso com os microfones tipo "L" da série MicroMic da AKG (veja capitulo 2.4.2). Se ligar outros microfones da AKG ou de outras produzoras, favor reparque que possivelmente precise de modifier o conector do microfone atraves duma nova soldadura ou de substituir o mesmo por um conector Mini-XLR de 3 polos.

Funções dos contatos da entrada de audio:

contato 1:blindagem

contato 2: audio (em fase)

contato 3:audio

No conta 2 está disponible uma tension positiva de 3,8V para alimentar microfones de condensador.

Esperamos que compreenda que a AKG não pode garantir o-functionamento correto do emissor de bolso PT 4500 quando uso com equipamentos de outras produtos e que eventuais prejuizos resultantes do uso com produits de outras produções ficam excludidos das prestações de garantia.

• Ligue o conector mini XLR (1) no cabo do seu microfone ou no cabo de violao MKG L (2) a entrada de audio (3) do emissor de bolso.

• Abra a tampa do compartmento de pilhas (1).

• Coloque as pilhas incluidas na embalagem (2) conforme os SYMBOLOs no compartmento. Se colocar a pilhas de forma errada, o emissor não sera alimentado de energia elétrica.

• Fecha a tampa do compartmento de pilhas (1).

• Em vez das dos pilhas incluidas na embalagem, poderá usar también o acumulador(optional BP 4000 da AKG. Este pode colocar-se no compartmento somente na posicao correta, ou seja, não pode ser colocado erradamente.

• Nunca use acumuladores normais! Se ocorrerem curto-circuitos entre os contatos de cargo, estes poderão prejudicar o emissor e não proporcionam qualquer indicação da capacidade restante. A AKG não se responsabiliza por eventuais danos.

Nota:

Simbolos

3.1 Conectar o microfone/ o instrumento

Veja fig. 2.

Important!

3.3. Modos de operação

3 Operação

1. Modo LOCK: o emissor transmite o sinal de saida do microfone ao receptor. Todas as funções de ajuste está eletronicamente fechados para fazer um reajuste involuntário.
2. Modelo ACTIVE: o emissor transmite o sinal do microfone ao receptor. Todos os eles-tos de controle são ativos. Pode controlar todos os parâmetros do emissor assim como ajustar a frequência portadora (veja capítulo 3.6) e a sensibilitadé de entrada (veja capítulo 3.8).
3. Modelo SILENT: está ligada apenas a alimentação de corrente do emissor sem transmitir qualquer sinal de rário. O LED de controle permanece apagado. Todos os elementos de controle está ativos. Pode controlar todos os parâmetros do emissor assim como ajustar a frequência portadora (veja capítulo 3.6) e a sensibilitadé de entrada (veja capítulo 3.8).

Important!

RecomendamosaabastarafrequenciaportadoradoemissorsempeenomodosILENT.Soassimpode teracerteza de que"nainraaoar"semquerer,perturbandoeventualmenteotrosservicosofrindooumicrofonessemfioativos.

3.4 Ligar

Dependendo da maneira como liga o emissor, este está après o acionamento ou no modo LOCK ou no modo SILENT.

Important!

• Se não tiver certeza sobre a frequência portadora ajustada no emitter, ligue o emitter no modo SILENT e verifique se a frequência portadora selecionada é autorizada e se correponde à frequência do receptor.

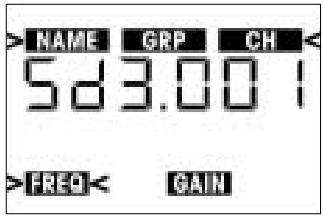

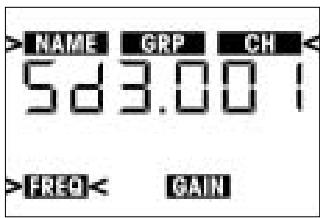

3.4.1 Ligar no modo SILENT

Veja fig. 1.

1. Mantenha pressionado o controle Setup (6), até que a iluminação de fundo do display (2) se ligue.

No display (2) aparecem a versão firmware e(before é indica a frequência portadora atual em MHz.

A illuminação de fundo apaga-se e aparece a segunte指示ão:

O emissor encontrar-se no modo SILENT.

1. Se a frequência do emissor não forarizada, e/ou não corresponder com a frequência do receptor, ajuste o emissor a uma frequência adequada (veja capitulo 3.6).

2. Pressione por ca. 0,6 segundos a tecla ON/OFF (3).

3. Logo que apareça no display (2) a segunte指示ação, o emissor está em modo LOCK:

Aendação "LOCK" significa que todos os elementos de controle, exceto o controle MUTE, está eletronicamente protegados contra uso improprio.

• Se o microfone for colocacao em mudo, aparece no display a indentacao "MUTE" e o LED de controle (1) brilha vermelho. Se o microfone não for colocacao em mudo, a indentacao "MUTE" não aparece e o LED de controle (1) brilha verde.
• Mantenha pressionada a tecla ON/OFF (3) até que no display (2) apareça a mensagem "oFF".

O display (2) fica escuro, a alimentacao de corrente está interrompida.

• Se não tiver certeza sobre a frequência ajustada no emitter, ligue o emitter no modo SILENT conforme as etapas 1 e 2. Neste modo pode controlar e fazer a frequência portadora e o;nível de entrada sem transmitir um sinal de rádio.

• Se o emissor estiver ligado, deslige-o.

• Mantenha pressionado o controle Setup (6), até que a iluminação de fundo do display se lique.

Aparecem no display a capacidade das pilhas em horas e como diagrama de barras, depois a frequência portadora atual em MHz.

A iluminação de fundo apaga-se a aparece a segunte indicação:

O emissor está no modo SILENT e minha o menu preset

1. Agora pode選擇ar no menu preset uma das frequências pré-ajustadas na fibrica (capítulo 3.6.1) ou ajustar a frequência em etapas de 25kHz (capítulo 3.6.2). As frequências foram calculadas de maneira a não perturbar uma à outra.

Um preset Constéme en um ou various groupes de frequências portadoras (= canais). Estas frequências foram calculadas de maneira a não perturbarem uma à另一a (intermodulações). Presets faciltam significativamente o planejamento de sistemas multi-canais. Poupam tempo porque não precisa de calcular você mesmo as frequências portadoras, evitando assim problemas de intermodULAção.

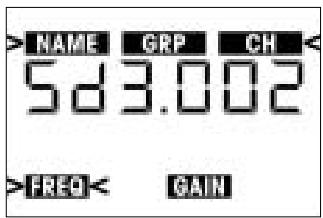

Nota:

3.5 Desligar

todostos osmodos)

Veja fig. 1.

3.6 Ajustar a frequência

3.6.1 Menu Preset

Todo preset tem um nome ("NAME") de 2 caráteres no máximo que se refere ao País em que as respectivas freqüências portadoras são autorizadas (como por exemplo. "SD" para paises sem regulamento, "US" para os EUA etc.). Os names dos presetões são listedos por ordem alfabetética.

Se planejar umsystema multi-canal, certificque-se de que usa frequências portadoras (canais, indicação "CH") apenas dentro do mesmo grupo ("GRP"). Se usar frequências portadoras de presetes e/ouroupadosde frequênciadifferentes,poderaoocorrerintermodulações.

Nota:

• Alguns preset foram autorizados em mais de um País. Qual(quais)roupo(s)de frequências que está (estão) autorizzato(s) para o seu País encontrar na internet em www.akgfrequency.at e na entidadepublica local.

• Pressione brevemente o controle Setup. A indicação "NAME" e o nome do preset atual começam a piscar.

Se nenhum preset for armazenado o display minha -- -- -- -".

1. Para seleccionar oproximo preset, gire o controle Setup breveamente para a direita.

Para seleccion o preset anterior, gire o controle Setup breveamente para a esquerda.

1. DepoS de ter selecionado o grupo de preset desejado, pressione brevamente o contro Setup.

A indicação "GRP" e o número do grupo de frequênciasComeçam a piscar.

1. Para seleccion o grupo de frequencia com oproximo maior numero, gire o controle Setup para a direita.

Para seleccionar o grupo de frequência com oproximo menor número, gire o controle Setup para a esquerda.

1. DepoS de ter seleccionado o grupo desejado de frequencias, pressione brevemento controle Setup.

A indicação "CH" e o número do canal atual começam a piscar. A cada canal corre-ponde uma frequência portadora sem intermodações programada na fabrica.

1. Para seleccionar o canal com o领先地位 maior número, gire o controle Setup para a direita.

Para seleccionar o canal con o próxico menor número, gire o controle Setup para a es-querda.

1. Se estiver pronto com os seuajustes, pressione brevemento controle Setup.No display aparece a segunte indication:

8a Se desejarthalvarafrequenciaajustada,pressionebrevementocontroleSetupp.Oajuste ésalvado enodisplayapareceaseguitoindicacao:

8b Se não desejarkatavarafrequênciaajustada,gireocontrole Setupbrevamentepara direita ou para a esquerda.

No display aparece a segunte indicator:

• Pressione brevemente o controle Setup. O emissor permanece ajustado à frequência original.
• Para comutar o emissor no modo LOCK, deslige o emissor e ligne-o no modo LOCK.
• Para chegar do menu preset ao menu de frequências, gire o controle Setup breveamente para a esquerda e pressione brevemente o controle Setup. No display aparece a segunte indicação:

Veja capitulo 3.4.2.

3.6.2 Menu de frequências

1. Paraacular valor em 25kHz gire o controle Setup breveamente para a direita. Para diminui o valor em 25kHz gire o controle Setup breveamente para a esquerda.
2. DepoS de ter ajustado a frequência desejada, pressione brevamente o controle Setup. No display aparece a segunte指示ão:

4a Se desejar salvar a frequência ajustada, pressione brevemente o controle Setup. O ajuste é armazenado e no display aparece a segunte indicação:

3 Operação

4b Se não desejarkatavarafrequênciaajustada,gireocontrolebrevementepara direitaouparaasquerda.

No display aparece a segunte indicator:

• Pressione brevemente o controle Setup. O emissor permanece ajustado à frequência original.

3.7 Sistemas multi-canais

1. Certifique-se de que ajusta cada canal de transmissão (emissor e receptor) a uma propria frequência portadora.
2. Para encontrar de maneira mais fácil possivel as frequências portadoras sem intermodulações, recomendamos selecionar as frequências portadoras no menu preset dentro do mesmo preset e do mesmo grupo de frequências.

Nota:

• Se areichção estiver perturbada em uma das frequências,procure no receptor atraves do ajuste automatico de frequências oproximo canal livre do grupo de frequências selecionado.

Casão não encontrar um canal livre, seleção no receptor atraves do ajuste automatico de frequências um outrasroupode frequências no mesmo preset,ajustando a frequência novamente para cada emissor e receptor.

• Nunca use mais de um canal de transmissão ao mesmo tempo no mesmo lugar. Este procedimento levará a ruidos por razões fisicas.

3.8 Ajustar a sensibilitadede entrada

Pode ajustar a sensibilitadé de entrada ou no modo SILENT ou no modo ACTIVE. Recomendamos ajustar a sensibilitadé de entrada no modo ACTIVE, porque dai pode mudar direitamente para o modo LOCK sem precisar de desligar antes o emissor.

1. Para chegar do modo LOCK ao modo ACTIVE, mantenha pressionado o controle Setup por ca. 2 segundos.

1. Gire o controle Setup breveamente para a direita.

O display indica a sensibilitadede entrada atual em dB.Abaixo piscacáindersa "GAIN".

1. Pressione brevamente o controle Setup. No display fisca o valor atual em dB.

2. Agora pode ajustar a sensibilitadde de entrada no modo manual (veja capitulo 3.8.1) ou automatico (veja capitulo 3.8.2).

3. Paraacular valor em 1 dB, gire o controle Setup breveamente para a direita. Para diminuir o valor em 1 dB, gire o controle Setup breveamente para a esquerda. A 示例ação "Auto" segue ao valor "00" (veja capítulo 3.8.2).

4. Pressione brevemento controle Setup. No display aparece a segunte indication:

• Se desejar salvar o valor ajustada, pressione brevemente o controle Setup. No display aparece o valor ajustado em dB, a indicação "GAIN" pesca.
• Se não desejar��var o valor ajustado, gire o controle Setup breveamente para direita ou para a esquerda. No display aparece "SAVE > - n < ".

• Pressione brevemento controle Setup.No display aparece o valor original em dB, a indicação "GAIN" pisca.

• Pode reajustar a sensibilitadede entrada ao repetir as etapas 1 e 2.

• Para comutar o emissor no modo LOCK, mantenha pressionado o controle Setup por ca. 2 segundos.

• No menu Gain gire o controle Setup para a esquerda, até que apareça no display a seguinde indication:

3.8.1 Ajuste manual

3.8.2 Ajuste automatico

1. Pressione brevemento controle Setup. No display pisca a indentacao ^ 串 tEST<

3 Operação

1. Fale ou cante no microfone.

O emissor ajusta automaticamente a sensibilitadde de entrada mais adequada.

O;nivel do sinal é indicado por linhas no display. O;nivel mais alto é indicado por uma LINHA espessa, que permanece no display por ca. 2 segundos.

• Se desejarthalvarov valorajustado,pressione brevamente o controle Setup. No display aparece o valor ajustado em dB,a indicação"GAIN"pisca.
• Se não desejar salvar o valor ajustado, gire o controle Setup brevamente para direita ou para a esquerda. No display aparece "SAVE > - n < ".

• Pressione brevemente o controle Setup. No display aparece o valor original em dB, a indicação "GAIN" pisca.

• Pode reajustar a sensibilitadde de entrada ao repetir as estapas 1 a 4.

• Para comutar o emissor no modo LOCK, mantenha pressionado o controle Setup por ca. 2 segundos.

4 Instruções para o uso

4.1 Menusindicadores e deajuste

4.1.1 Modo LOCK

No modo LOCK está disponível quatro menus de indicatoração.

742.800 LOCK MHz MUTE BUT 1

Menu de Frequência: freqência portadora em MHz, capacidade das pilhas em DIAGRAMA de barras. A indicação "MUTE" significa que o microfone está coloc- cido em mudo.

=	NAME BRP CH 5d 3.001 LOCK BNT
2	Menu preset (aparece sé for armazenadoleo menos um preset): frequência portadora como canal de um grupo de frequências, capacidade das pilhas em DIAGRAMA de barras. O microfone está ligado.

←→	15 LOCK MUTE ENH GAIN
3	Menu Gain: Sensibilidade de entrada em dB.

15.0 h LOCK DADT
4	Menu das pilhas: Capac- dade das pilhas em horas e em forma de DIAGRAMA de barras. O microfone está li- gado.

1. Para passar pelos menus um antes o除外, gire o controle Setup brevamente para a direita.

2. Girando o controle Setup para a esquerda, pode passar pelos parâmetros acima em ordem inversa.

3. Para passar pelos menus de ajuste (veja también capítulo 3.4 a 3.8) na seguente ordem, gire o controle Setup breveamente para a esquerda:

4. Menu preset
5. Menu de freqüências
6. Capacidade das pilhas

7. Menu GAIN

8. Para comutar entre o modo LOCK e o modo ACTIVE, mantenha pressionado o controle Setup por ca. 2segundos.

No modo LOCK aparece no display aindersation"LOCK".

• Pode Transmitir sem limite quando não modo ACTIVE. Repare, porque, que os ajustes poderão alterar-se quando pressionar involuntariamente o controle Setup.

Apos 15 Minutes o emissor muda automaticamente para o modo LOCK.

4.1.2 Modos ACTIVE e SILENT

4.2 Comutar entre osemodeos de operacao

Nota:

4 Instruções para o uso

	• Para comutar entre o modo LOCK ou ACTIVE e o modo SILENT: 1. Desluge o emissor. 2. Ligue o emissor, mantendo pressionado por ca. 0,6 segundos ou a tecla ON/OFF (-> modo LOCK) ou por ca. 2 segundos o controle Setup (-> modo SILENT).
4.3 Colocar o microfone em mudo Veja fig. 1.	1. Para colocar o microfone em mudo,DSLize o controle MUTE (4) para a posicao "MUTE". O LED de controle (1) muda para vermelho. 2. Para ligar o microfone novamente,DSLize o controle MUTE (4) para a posicao "ON". O LED de controle (1) muda para verde.
4.3.1 Comutador MUTE externo optional Veja fig. 4.	O comutador Mute externo optional possibita colocar o emissor em mudo,se os elementos de commando não estao accesiveis fácilmente ou se estao inaccessiveis. 1. Conecte o cabo (1) do controle Mute externo à entrada REMOTE MUTE (2) do emissor. 2. Coloque o comutador Mute externo no bolso da camisa ou da calca ou fixe-o com a presilha no cinto. 3. Para colocar o microfone em mudo,pressione o botao do comutador Mute externo. O botao permanece abaixado. O LED de controle muda para vermelho. 4. Para ligar o microfone novamente,aperte o botao do comutador Mute externo. O LED de controle muda para verde.
4.4 Trocar as pilhas/ o acumulador	No modo LOCK o display minhacontinuamente a atual capacidade das pilhas como diagrama de barra abaixo da indentacao de frequencia. Se a indentacao "BATT"促成 a piscar,eseappearcer uma LINHA em vez da barra e o LED de controle mudar para vermelho,troque as pilhas o mais depressa possivel ou carregue o acumulador BP 4000 da AKG. Pode confirmar a capacidade restante das pilhas do emissor, girando o controle Setup uma a vezes vezes (conforme o menu atual) brevementepara a esquerda ou para a direita. Véacapacidade das pilhas em horas e como diagrama de barra.
4.5 Dicas para o uso de microfones 4.5.1 Microfones Lavalier C 417 L, CK 55 L	1. Fixe o microfone no clip H 40/1 ou na agulha H 41/1 como é descririto no manual do microfone. 2. Pince o microfone no vestuário do 用户o or mais perto da Boca possivel. A resistência à realimentaçãotica tanto mais alta quando mais pequena está a distan-cia entre o microfone e a Boca! 3. Dé atençao a orientar o microfone para a Boca do 用户o.
4.6.2 Microfones de casa C 520 L, C 555 L	• Indicações de uso para theseisdois microfones de casa da AKG encontrarna no manual do respectivo microfone.
4.6 Sistemas multi-canais	• Se a recepçao estiver perturbada em uma das frequências,procure com a funcao de ajuste automatico ("FREQ -> "AUTO" -> "CHANNEL") do receptor oproximo canal livre do grupo selectionado de frequências. • Se não encontrar nenhum canal livre, selecionce com a funcao de ajuste automatico ("FREQ" -> "AUTO" -> "GROUP") do receptor um othero groupe de frequências no mesmo preset e reajuste a frequência para cada emitter e receptor.
4.7 Instruções para o cuidado das pilhas	1. Se não usar o emissor por mais de uma semana,retire as pilhas ou o acumulador BP 4000 do emissor. 2. Habitue-se a carregar completenesso accumulator BP 4000 après cada aplicacao que demore dasas horas ou mais. Desta forma evita que o accumulator se esgote durante aproxima apareção. 3. Sempre carregue o acumulador BP 4000 por completenesso,se o guardar separado do emissor. Desta forma a capacidade dos acumuladores mantem-se por mais tempo.

• Limpe as superficies do emissor com um pano brando humedecido de agua.

Mensagem deerro no display	Problema	Resolver o problema
Err.>rF<	Erro PLL.(O receptor não se pode sin-cronizar à frequência ajustada.)	1. Pressionar brevemente o comuta-dor Setup e fazer outra frequência.2. Se o problema ocorro mais uma vez, contate um posto de serviços da AKG.
Err.>SYS<	Não se pode alterar ajustes de fre-quências.	1. Desligar o emissor e ligar de novo après ca. 10 segundos.2. Se o problema não pode ser resol-vido esta maneira, contate um posto de serviços da AKG.
Err.>USr<	O ultimate ajuste não pode ser carre-gado.	1. Reajuster a frequência.2. Se o problema ocorro frequente-mente, contate um posto de serviçOS da AKG.
Err.>FrE<	Não se pode ajuster frequências no menu de frequências.	1. Continuar com a frequência ajus-tada anteriorsente.2. Pressionar brevemente o comuta-dor Setup e fazer a frequência no menu preset.3. Se o problema ocorro frequente-mente, contate um posto de serviçOS da AKG.
Err.>PrE< (aparece(before desigdo o apare-lho e ao tentar selecionar um preset.A mensagem tambem aparece no re-ceptor!)	Todo osPRESENTs aparecem proble-mas. Não é possível selecionar um pre-set.	1. Ajuster a frequência no menu de frequências (capítulo 3.6.2).2. Contate um posto de serviços da AKG.
Err.>PrE< (é indicadosolemosde ter ligado o aparelho. A mensagem não aparece no receptor!)	Um ou mais prestes aparecem pro-blemas.	1. Pode selecionarPRESENTs, mas osPRESENTs com defeito não são indi-cados.2. Contate um posto de serviços da AKG.
Err.>rPt<	Não épossível indicar o tempo restante de operação.	1. Controlar as pilhas: substituir imediamente os Accumuladores pa-drão por pilhas ou um accumulator BP 4000.2. Removev e colocar novamente o accumulator BP 4000.3. Se o problema ocorro de novo, sera preciso correvar o accumulator4. Se o problema ocorro em varías pilhas e various acumuladores, con-tate um posto de serviços da AKG.
Err.>AF<	Não há sinal na entrada de audió.	1. Controlar a cabaça do microfone.2. Montar a cabaça do microfone.3. Pressionar brevemente o comuta-dor Setup.4. Se o problema ocorro frequente-mente, contate um posto de serviçOS da AKG.
Rec.>Acc<	O acumulador BP 4000 necessita de regeneração.	·Efetuar o ciclo de regeneração. Veja o manual do carregaror op-ciona CU 4000.
Err.>JoG<	Falha interna do comutador Setup.	1. (O comutador Setup funciona ape-sar da mensagem deerro:) desligar o emitter e ligá-lo de novo antes 10segundos.2. (O comutador Setup não reage:) Remover as baterias do emitter e colocá-las de novo- ligar o emitter.3. Se o problema ocorro mais uma vez, contate um posto de serviços da AKG.

• As mensagens de falha acima poderão aparecer no display ou durante a operação ou(before olegar o aparheiro.
• Para apagar a mensagem de falha pressione o controle setup.
• No manual do receptor SR 4500 encontrará mais dicas para resolver problemas.

7 Especificações

Faixas de frequências portadoras:	500-530, 570-600, 650-680, 680-710, 720-750, 760-790, 790-820, 835-862 MHz
Frequências portadoras:	max. 1200
Modulation:	FM
Desvio nominal:	±20 kHz
Banda passante de录音:	35 - 20.000 Hz
Distortion não linear em 1 kHz:	<0,3% em desvio nominal
Relação sinal/ruído:	118 dB(A) tip.
Potência de saía RF:	50 mW ERP
Entrada de录音:	conector Mini-XLR tripolar
Consumo de energia:	<135 mA
Alimentação:	2 pilhas de 1,5 V tipo AA ou accumulator BP 4000
Tempo de operação:	15 h com pilhas de alcalina, 12 h com BP 4000
Dimensões:	70 x 90 x 25 mm
Peso:	320 g sem pilhas

Este produit corresponde às normas citadas na declaração de conformidade, que podePEDir na sua paga da web http://www.akg.com, ouenviando-nos um email para [e-mail].

Mikrofone · Kopfhörer · Drahtlosmikrofone · Drahtloskopfhörer · Kopfsprechgarnituren · Akustische Componenten
Microphones · Headphones · Wireless Microphones · Wireless Headphones · Headsets · Electroacoustical Components
Microphones · Casques HiFi · Microphones sans fil · Casques sans fil · Micros-casques · Composants acoustiques
Microfoni · Cuffie HiFi · Microfoni sanity filo · Cuffie sanity filo · Cuffie-microfono · Componenti acustici
Micrófonos · Auriculas · Micrófonos inalábricos · Auriculas inalábricos · Auriculas con micrófono · Componentes acústicos
Microfones · Fones de ouvido · Microfones s/fios · Fones de ouvido s/fios · Microfones de casa · Componentes acústicos

AKG Acoustics GmbH

Lemböckgasse 21-25, A-1230 Vienna/AUSTRIA, phone: [phone]* e-mail: [e-mail]
